使用的数据集依然是CIFAR-10，使用的也依然是卷积神经网络。查看有什么不同点和相同点。

十种分类。

准备数据

把图片转成leveldb格式，对图片做均值。

mark

里面是一个官方给出来的例子，如何使用caffe 对cifar10做分类。

caffe-master/examples/cifar10/create_cifar10.sh

是一个bash脚本: 作用是转换cifar数据到 into leveldb format.

定义了两个目录变量和数据类型

EXAMPLE=examples/cifar10
DATA=data/cifar10
DBTYPE=lmdb

删除指定目录下的文件

echo "Creating $DBTYPE..."rm -rf $EXAMPLE/cifar10_train_$DBTYPE $EXAMPLE/cifar10_test_$DBTYPE

调用了convert_cifar_data.bin 二进制文件。指定参数，就可以下载，解压，格式化。

计算图片的均值。compute_image_mean 输入参数 backend: 数据类型。

计算均值，保存到mean.binaryproto文件中

• 将数据转换为lmdb格式，保存到磁盘中。

• 计算image文件的均值。保存。

这里用到的两个命令是c++编写的，也可以阅读源代码变成python脚本。

网上也有这个数据脚本的python实现代码

就是根据c++代码改写的。这两个数据格式都是键值对的格式。

训练模型

caffe-master/examples/cifar10/train_quick.sh

#!/usr/bin/env shset -e
TOOLS=./build/tools

定义一个存放的目录

调用tools目录下的caffe 主程序。

$TOOLS/caffe train \
  --solver=examples/cifar10/cifar10_quick_solver.prototxt $@

第一个参数指定训练，第二个参数指定模型

cifar10_quick_solver.prototxt

超参数和模型的结构定义与描述。

# The train/test net protocol buffer definitionnet: "examples/cifar10/cifar10_quick_train_test.prototxt"

网络结构:
caffe-master/examples/cifar10/cifar10_quick_train_test.prototxt

我们在使用TensorFlow时是使用python脚本定义的网络结构。有多少层什么的。

caffe使用一个描述文件来描述。

第二次的时候从第一次的模型快照处继续运行。

# reduce learning rate by factor of 10 after 8 epochs$TOOLS/caffe train \
  --solver=examples/cifar10/cifar10_quick_solver_lr1.prototxt \
  --snapshot=examples/cifar10/cifar10_quick_iter_4000.solverstate $@

两次的变化只是学习率不同。

模型的描述文件

mark

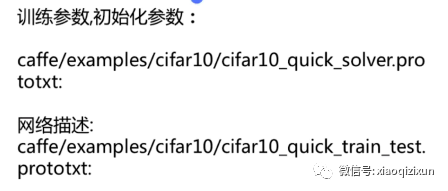

• 训练参数，初始化参数: 网络描述

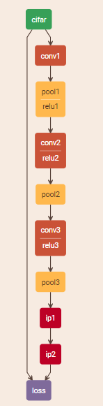

caffe中有方法可以将模型的描述文件打印成图表

caffe-master/examples/cifar10/cifar10_quick_train_test.prototxt

mark

第一层是数据层。卷积层 池层 卷积层 池层 全连接 激励函数。softmax

本地版本:

https://graphviz.gitlab.io/_pages/Download/Download_windows.html# 下载Graphvizpip install pydot

python draw_net.py C:\Users\mtian\PycharmProjects\NeuralNetworksGetStarted\caffe-master\examples\cifar10\cifar10_quick_train_test.prototxt ./cifar.png

运行的画图py文件，位于caffe python下。

三个参数: 1. 网络模型的ProtoTXT文件 2. 保存的图片路径 3. 从左到右。

–rankdir=x , x 有四种选项，分别是LR, RL, TB, BT 。

画图报错:

Traceback (most recent call last):
  File "draw_net.py", line 9, in     import caffe.draw
  File "C:\software\caffe\python\caffe\draw.py", line 31, in
    pydot_find_graphviz = pydot.graphviz.find_graphviz
AttributeError: module 'pydot_ng' has no attribute 'graphviz'

查看这个文件可以看到里面写着解决方案

pip install pydot-plustry:    # Try to load pydotplus
    import pydotplus as pydot

给这个描述文件起一个名字

name: "CIFAR10_quick"

定义每一层,名字，类型，top有两个一个是data 一个是label。数据层的top有两个

layer {
  name: "cifar"
  type: "Data"
  top: "data"
  top: "label"

mark

训练阶段调用这一层

  include {    phase: TRAIN
  }

图片的均值文件所放的路径。

  transform_param {    mean_file: "examples/cifar10/mean.binaryproto"
  }

图片的训练数据路径，batchsize的大小。训练数据存储的方式

  data_param {    source: "examples/cifar10/cifar10_train_lmdb"
    batch_size: 100
    backend: LMDB
  }

接下来又定义了一层

layer {
  name: "cifar"
  type: "Data"
  top: "data"
  top: "label"
  include {
    phase: TEST
  }
  transform_param {
    mean_file: "examples/cifar10/mean.binaryproto"
  }
  data_param {
    source: "examples/cifar10/cifar10_test_lmdb"
    batch_size: 100
    backend: LMDB
  }
}

跟上一层一模一样，只不过指定了阶段是TEST

测试集入口和训练集入口

卷积层

layer {  name: "conv1"
  type: "Convolution"
  bottom: "data"
  top: "conv1"
  param {
    lr_mult: 1
  }  param {    lr_mult: 2
  }  convolution_param {    num_output: 32
    pad: 2
    kernel_size: 5
    stride: 1
    weight_filler {
      type: "gaussian"
      std: 0.0001
    }    bias_filler {      type: "constant"
    }
  }
}

起个名字，类型卷积层。bottom是data也就是上一层的名字。上一层的top对应下一层的bottom

top是conv1

mark

指定了一下w和b的学习率。以及卷积层的相关参数

• 总共有多少个output的feature map

• padding 过滤器大小 步长

• w的初始化方式: 高斯 方差

• b的初始化方式: 类型

池层

layer {  name: "pool1"
  type: "Pooling"
  bottom: "conv1"
  top: "pool1"
  pooling_param {
    pool: MAX
    kernel_size: 3
    stride: 2
  }
}

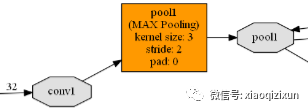

类型池层。bottom是conv1 top是pool1

mark

池层的参数: 取最大值的pool(或均值)

池层出来的结果过relu 激励函数。它的bottom和top是一个

mark

把数据过完relu之后又返回pool1.

定义第二个卷积层。relu层。池层。卷积层。全连接层

计算test上的准确率，计算loss值。使用的类型softmax

mark

caffe的官方网站上就介绍了这些data loss

数据layers 卷积层。可以看到input output

http://caffe.berkeleyvision.org/tutorial/

给你一个sample如何定义一个卷积。每个参数的意思。

Solver 定义你所使用的优化方式。

Loss 定义损失。

keras是怎样做的

keras比theano 或者TensorFlow写代码简洁很多。

中文文档:

https://keras-cn.readthedocs.io/en/latest/

上手keras。源代码工程中。

7-3 keras-master/examples/cifar10_cnn.py

引入一些我们工程需要的包

from __future__ import print_functionimport kerasfrom keras.datasets import cifar10from keras.preprocessing.image import ImageDataGeneratorfrom keras.models import Sequentialfrom keras.layers import Dense, Dropout, Activation, Flattenfrom keras.layers import Conv2D, MaxPooling2Dimport os

batch_size = 32num_classes = 10epochs = 100data_augmentation = Truenum_predictions = 20save_dir = os.path.join(os.getcwd(), 'saved_models')
model_name = 'keras_cifar10_trained_model.h5'

定义网络训练所需要的超参数

# The data, split between train and test sets:(x_train, y_train), (x_test, y_test) = cifar10.load_data()

读取数据分为训练数据，测试数据。

model = Sequential()
model.add(Conv2D(32, (3, 3), padding='same',
                 input_shape=x_train.shape[1:]))
model.add(Activation('relu'))
model.add(Conv2D(32, (3, 3)))
model.add(Activation('relu'))
model.add(MaxPooling2D(pool_size=(2, 2)))
model.add(Dropout(0.25))
model.add(Conv2D(64, (3, 3), padding='same'))
model.add(Activation('relu'))
model.add(Conv2D(64, (3, 3)))
model.add(Activation('relu'))
model.add(MaxPooling2D(pool_size=(2, 2)))
model.add(Dropout(0.25))
model.add(Flatten())
model.add(Dense(512))
model.add(Activation('relu'))
model.add(Dropout(0.5))
model.add(Dense(num_classes))
model.add(Activation('softmax'))

我们要把网络结构层加入到sequential中

官方文档中有激励函数的说明。Flatten展开成1维的。

过最后一个全连接层的时候，总共有10类。

keras是一个高层次的封装。简单的网络结构。

# initiate RMSprop optimizeropt = keras.optimizers.rmsprop(lr=0.0001, decay=1e-6)

告诉我们的模型使用的是什么损失函数

# Let's train the model using RMSpropmodel.compile(loss='categorical_crossentropy',
              optimizer=opt,
              metrics=['accuracy'])

模型训练fit，以前我们是训练多少轮，每轮里面有多少个batch

    model.fit(x_train, y_train,
              batch_size=batch_size,
              epochs=epochs,
              validation_data=(x_test, y_test),
              shuffle=True)

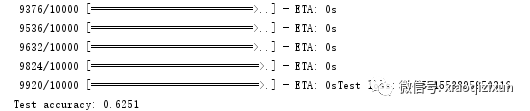

注明验证数据集是什么。是否需要打乱。

keras是基于theano和TensorFlow之上的。

更改后端。

keras代码简洁。caffe使用文件配置模型描述。
