BP神经网络解决异或问题

BP神经网络的推导、python实现代码及结果视图请移至机器学习——神经网络（四）：BP神经网络
单层感知器异或问题请移至机器学习——神经网络（二）:单层感知机异或问题

python 3.6
numpy、matplotlib库

import numpy as np
import matplotlib.pyplot as plt

# 载入数据
x_data = np.array([[1,0,0],
                   [1,0,1],
                   [1,1,0],
                   [1,1,1]])
y_data = np.array([[0],
                   [1],
                   [1],
                   [0]])

# 初始化权值，取值范围为-1~1
v = (np.random.random([3,4])-0.5)*2
w = (np.random.random([4,1])-0.5)*2

# 学习率
lr = 0.11

# 激活函数
def sigmoid(x):
    '''sigmoid函数作为激活函数'''
    return 1/(1+np.exp(-x))

def d_sigmoid(x):
    '''相对误差对输出和隐含层求导'''
    return x*(1-x)

def update():
    '''
    向后传输，后反馈更新权值的大小
    '''
    global x_data,y_data,w,v,lr
    # 正向计算隐含层和输出层的对应输出
    L1 = sigmoid(np.dot(x_data,v)) #隐含层的输出4*4矩阵
    L2 = sigmoid(np.dot(L1,w))     #输出层的实际输出4*1
    # 计算输出层和隐含层的误差，然后求取更新量
    L2_delta = (y_data-L2)*d_sigmoid(L2)  # y_data 4*1 矩阵
    L1_delta = L2_delta.dot(w.T)*d_sigmoid(L1)
    # 更新输入层到隐含层的权值和隐含层到输出层的权值
    w_c = lr*L1.T.dot(L2_delta)
    v_c = lr*x_data.T.dot(L1_delta)
    w = w+w_c
    v = v+v_c

def judge(x):
    if x>=0.5:
        return 1
    else:
        return 0

if __name__=='__main__':
	for i in range(20000):
	    update() #更新权值
	    if i%500==0:
	        plt.scatter(i,np.mean(np.abs(y_data-L2)))
	plt.title('Error Curve')
	plt.xlabel('iteration')
	plt.ylabel('Error')
	plt.show()
	print(L2)
	for i in map(judge,L2):
	    print(i)

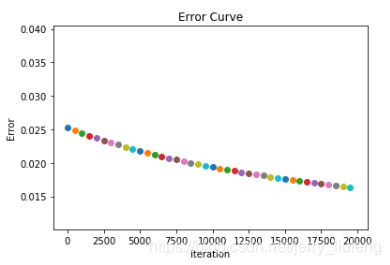

迭代误差图：

输出结果：

明显可见输出的结果在一定的误差条件下可以看做是：序列[0 1 1 0]

近似输出结果：

使用BP神经网络训练得到的结果与实际的结果相符合，解决了单层感知机中的异或问题。
