前言

博主在前两天的培训中发现，有很多同学不是电子类专业，没有接触过单片的开发使用，这里的编程为图形化编程，可以帮大家更快的掌握我们竞赛所使用的单片机的开发以及使用。

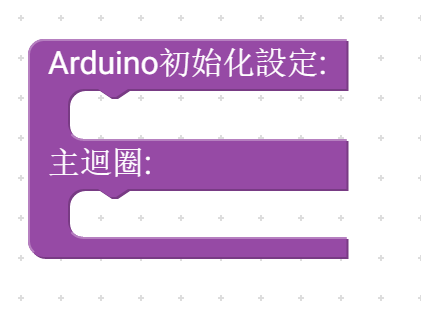

主界面（主函数）

这里是我们开发的基础，在接触过C语言编程的，可以通过下面的代码来看这里的图块

void main()//这里等于上面的Aradino初始化设定
{
	while(1)//相当于上面的（主迥圈:）
	{

	}
}

我们来分析上面的代码void main()这里我们很常见了，这里就是我们的入口函数，所有的可执行语句都是从这里开始运行，也就是说，我们所有的东西都是从这里开始的。
然后是我们的while(1)，这里用到了一个while循环，括号里面写了一个“1”，也就是说，这个while循环中的判断一直都为真，也就说这个循环会一直运行，不断的循环；为什么要写一个while的死循环呢，代码在执行的时候，一个部分只会运行一次，但是我们在单片机里面，我们肯定不希望我们的代码只去执行一次，所以这里我们用一个while的死循环让他不断的去执行这些功能。
了解了我们while死循环在代码中的作用，我们就来推断我们上面的部分，我们来看，在void main()和while(1)之间的部分，这里我们可以写入我们的代码，这里的代码，不参与下面的循环，只在上电的时候执行一次，在这里我们称这部分的代码为初始化的部分。

上面我们了解到我们的代码的入口，以及我们的初始化部分以及我们的循环部分，这样我们就可以开始写我们的代码了

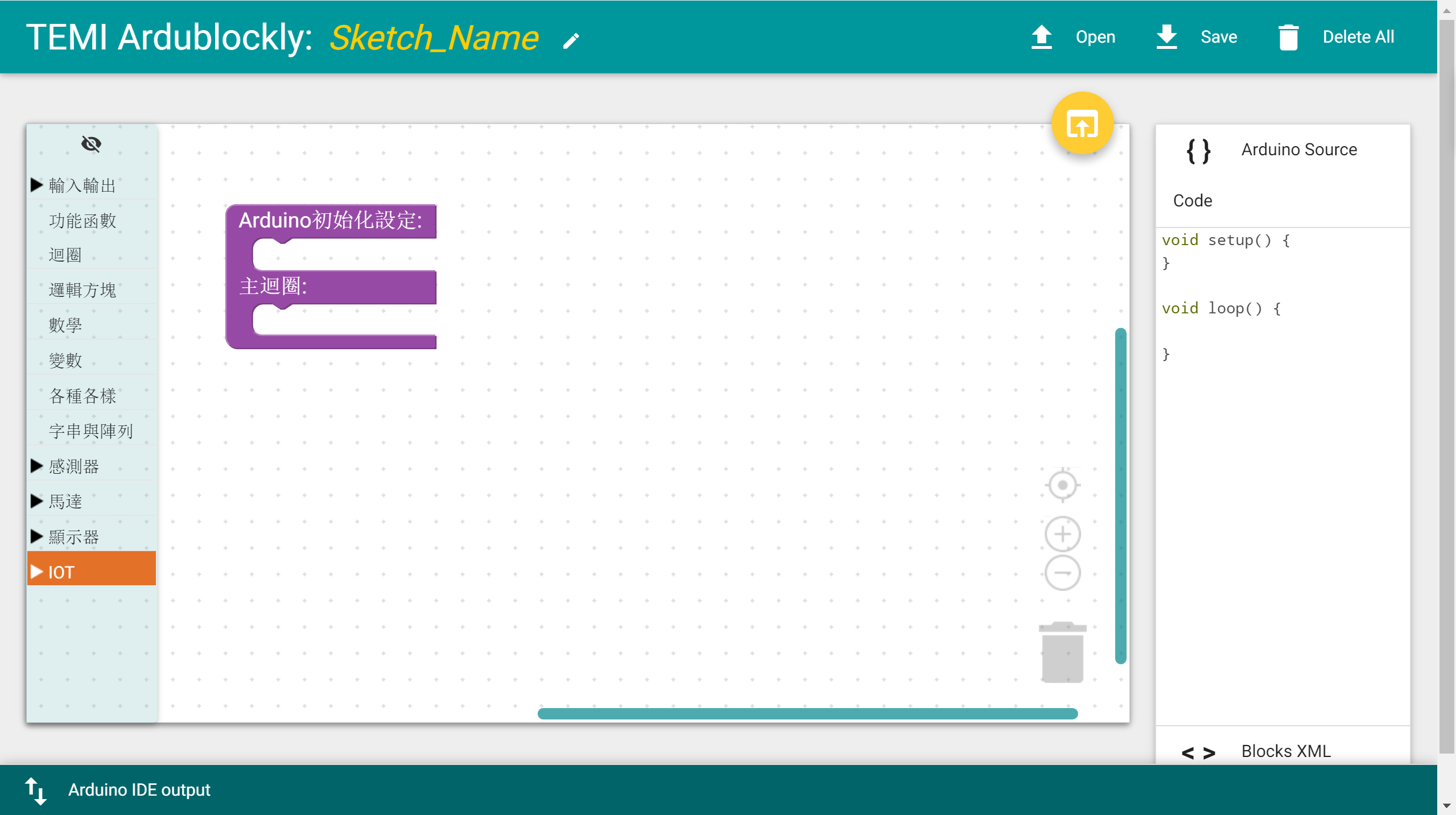

编程界面

在我们的编辑器左边，我们可以看到有一栏，这一栏中是我们在编写代码时，所能用到的所有的语句命令一类的东西，从上往下看，分别是，输入输出、函数、循环、判断、数学运算、变量、各种各样（延时一类的函数）、字符串、感测器（用不到）、马达（直流电机马达，伺服电机）、显示器（用不到）、IOT这些，是针对于我们这片开发板所用到的所有内容，在一些左侧会有三角的标志，我们可以点开，看看里面有什么细节的东西，这个大家自己看就可以，这里就不过多赘述了

点亮一颗LED

老规矩，接触一个新的开发板，我们做的首先就是点亮一颗LED，点亮别的东西的话另说

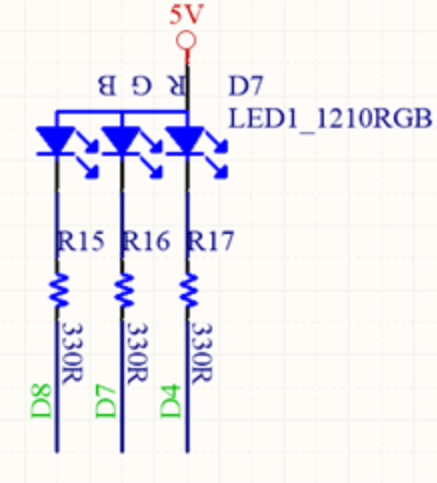

我先来了解一下LED的工作原理，LED的又叫发光二极管，既然是二极管，就必然有一个特性，也就是单向导通，所以，让led点亮，我们就要给一个正确方向的电流，我们来看我们的原理图部分
这里，我们看到，我们的LED一端接了5V的供电，另一端则是接到了我们的单片机的引脚上面，要让我们的LED点亮，就要给另一端一个低电平，在编程里面，我会默认0为假，非0为真，所以，我们的单片机的端口使能我们就给一个0或者说是假；

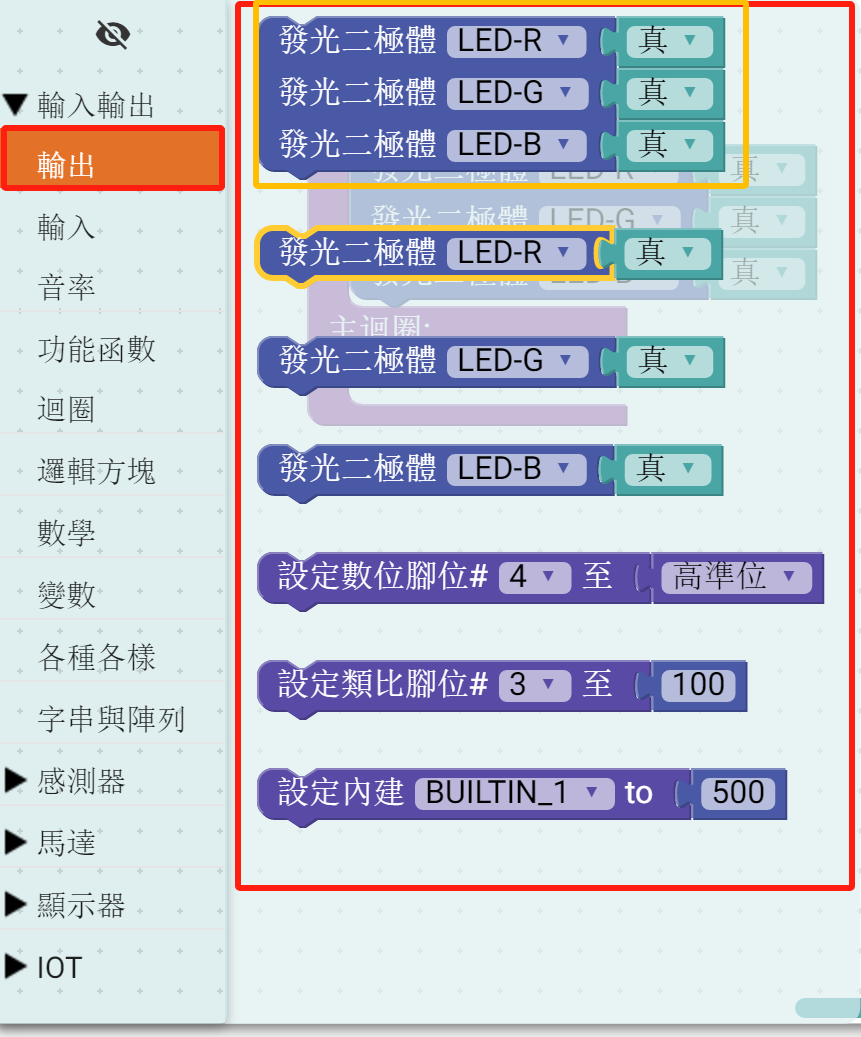

在这里我们的图形化编程是这样的，在我们的输出部分

上面的逻辑块，我们可以看到，我们有“发光二极管”“LED-R/LED-G/LED-B”后面跟了一个“真/假”，这里我们可以通过更改这些的选项，来控制LED的亮灭，选择好了LED后，根据我们上面描述的工作原理推断出，当给LED为假时，LED点亮；为真时，LED熄灭。

所以我们在使用的时候，就可以直接把我们的逻辑方块拖到我们的主函数中，像下面这样
这样将他上传到arduino中进行烧写，上面可见，我们就获得了一个对于我们开发板中心部分的三色LED的红灯点亮的现象代码，具体现象的话，大家可以自己烧到板子中查看一下

基础部分大概我们先说这么多，后面我们来说，我们在比赛中会常用到的模块
