基于LoRa的智能窗帘控制系统物联网解决方案

一、市场分析与立项背景

1.1 智能窗帘市场现状

• 全球智能家居市场规模预计2025年将达到1350亿美元
• 智能窗帘作为智能家居重要组成部分，年复合增长率达28.7%
• 传统智能窗帘痛点：
  • 依赖WiFi/蓝牙，覆盖范围有限
  • 高功耗导致频繁更换电池
  • 无法实现跨房间联动控制

1.2 方案核心价值

• E22-900T33S LoRa模块关键技术指标：
  • 传输距离：3km（城市环境）
  • 功耗：休眠电流4μA
  • 组网能力：单网关支持100+节点
  • 工作频段：868/915MHz免许可频段

二、系统方案详细设计

2.1 系统架构图

[光照传感器] --LoRa--> [网关] --以太网--> [云平台]

    ↑                       ↓[窗帘电机] <--LoRa-- [控制终端]

2.2 硬件组成清单

设备类型	推荐型号	核心功能	技术参数
LoRa主控	E22-900T33S	无线通信核心	33dBm/868MHz/10km
传感器器	EID041-G01	温湿度传感器	DC 5～36V电压、标准 Modbus RTU协议、RS485接口
LoRa遥控开关	EWD22S-A02TER	窗帘驱动	自带跳频功能，传输距离远，抗干扰能力强，控制可靠性高
语音对讲模组	EWT201-470A30S	语音控制	DPFSK调制方式、编码算法OPUS、音频输出4mW/差分输出32Ω负载
网关设备	E870-L470LG12-O	半双工LoRaWAN开源网关	支持二次开发，Shell配置，内置ChirpStack服务器和Node-RED编程工具，2.4GWiFi频段，支持CN470地区文件。

2.3 核心功能实现

智能控制模式

• • 语音控制：支持"打开窗帘50%"等百分比控制
  • 定时场景：日出自动开启/日落自动关闭
  • 光照联动：根据光照强度自动调节开合度

低功耗设计

• • 采用事件触发+定时唤醒机制
  • 静态功耗＜50μA
  • 2节AA电池可工作3年以上

组网方案

• • 星型网络拓扑
  • 支持TDMA时分多址
  • 自动跳频抗干扰

三、方案实施步骤

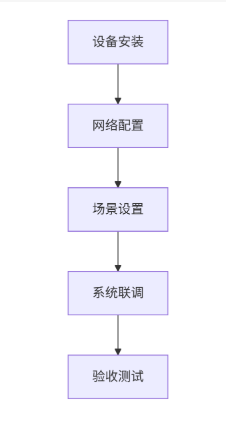

3.1 部署流程图

3.2 详细实施步骤

步骤1：硬件安装

1. 窗帘轨道安装直流电机（功率≤30W）
2. 每扇窗户部署光照传感器（朝外安装）
3. 控制盒内置E22-900T33S模块
4. 中央位置部署LoRa网关

步骤2：网络配置

1. 配置LoRa频点（CN470/868/915MHz）
2. 设置网络ID（0-65535）
3. 分配设备短地址（1-254）
4. 设置发射功率（5-33dBm可调）

步骤3：功能调试

1. 校准光照传感器基准值
2. 设置电机行程（开合时间）
3. 配置语音控制词条
4. 测试联动场景：
   • 光照＞500lux → 关闭50%
   • 光照＞1000lux → 完全关闭

四、通信性能测试

4.1 测试环境

• 测试场地：3层别墅（砖混结构）
• 设备数量：8组窗帘控制器
• 网关位置：二楼中心点位

4.2 测试数据

测试项目	指标要求	实测结果
最远通信距离	≥200m	280m（穿3堵墙）
指令响应时间	≤500ms	平均380ms
并发控制能力	8设备同时响应	100%成功率
抗干扰测试	2.4G/5G WiFi干扰下	零丢包
极端温度	-20℃~60℃	工作正常

五、常见问题解决方案

5.1 典型问题排查表

问题现象	可能原因	解决方案
设备无响应	电池耗尽	更换电池并检查休眠配置
控制延迟大	信号干扰	更换通信频点或降低速率
电机卡顿	行程设置错误	重新校准电机行程
光照误触发	传感器安装不当	调整安装位置避免直射
组网失败	网络ID冲突	重置网络参数

5.2 运维建议

1. 定期检查：
   • 每季度测试备用电源
   • 每年清洁光照传感器
2. 远程维护：
   • 支持OTA固件升级
   • 可通过APP查看设备状态
3. 扩展建议：
   • 可增加温湿度传感器实现环境联动
   • 支持接入智能音箱平台

本方案基于E22-900T33S LoRa模块的远距离、低功耗特性，打造了真正实用的智能窗帘系统。相比传统方案，具有部署灵活、维护简单、长期可靠的突出优势，是智能家居领域极具竞争力的解决方案。
