1. 产品概述

PiscCamera 是一款专为机器视觉工作流设计的Android应用，作为PiscTrace和PiscCode的官方配套数据采集终端。它能够将安卓设备摄像头转换为标准的网络视频流源，通过HTTP协议在局域网内发布实时MJPEG视频流。

1.1 核心特性

• 设备兼容：支持 Android 6.0 (Marshmallow) 及以上版本设备

• 双摄像头：支持前后摄像头动态切换

• 标准协议：基于HTTP协议的MJPEG流媒体

• 多客户端：支持多个终端同时访问视频流

• 即插即用：自动网络发现和端口分配

2. 技术规格

2.1 硬件要求

项目	规格要求
操作系统	Android 6.0+
摄像头	前置和/或后置摄像头
网络	Wi-Fi局域网连接
处理器	无特殊要求

2.2 流媒体参数

参数	数值/说明
传输协议	HTTP
视频编码	MJPEG (JPEG帧序列)
帧率	约33fps (30ms间隔)
启动端口	8080 (自动递增查找可用端口)
访问路径	/video
内容类型	multipart/x-mixed-replace

3. 系统架构

3.1 组件架构

text

CameraX → ImageAnalysis → JPEG编码 → HTTP Server → 客户端分发
     ↓          ↓             ↓           ↓
  预览视图   图像采集     格式转换    流媒体服务

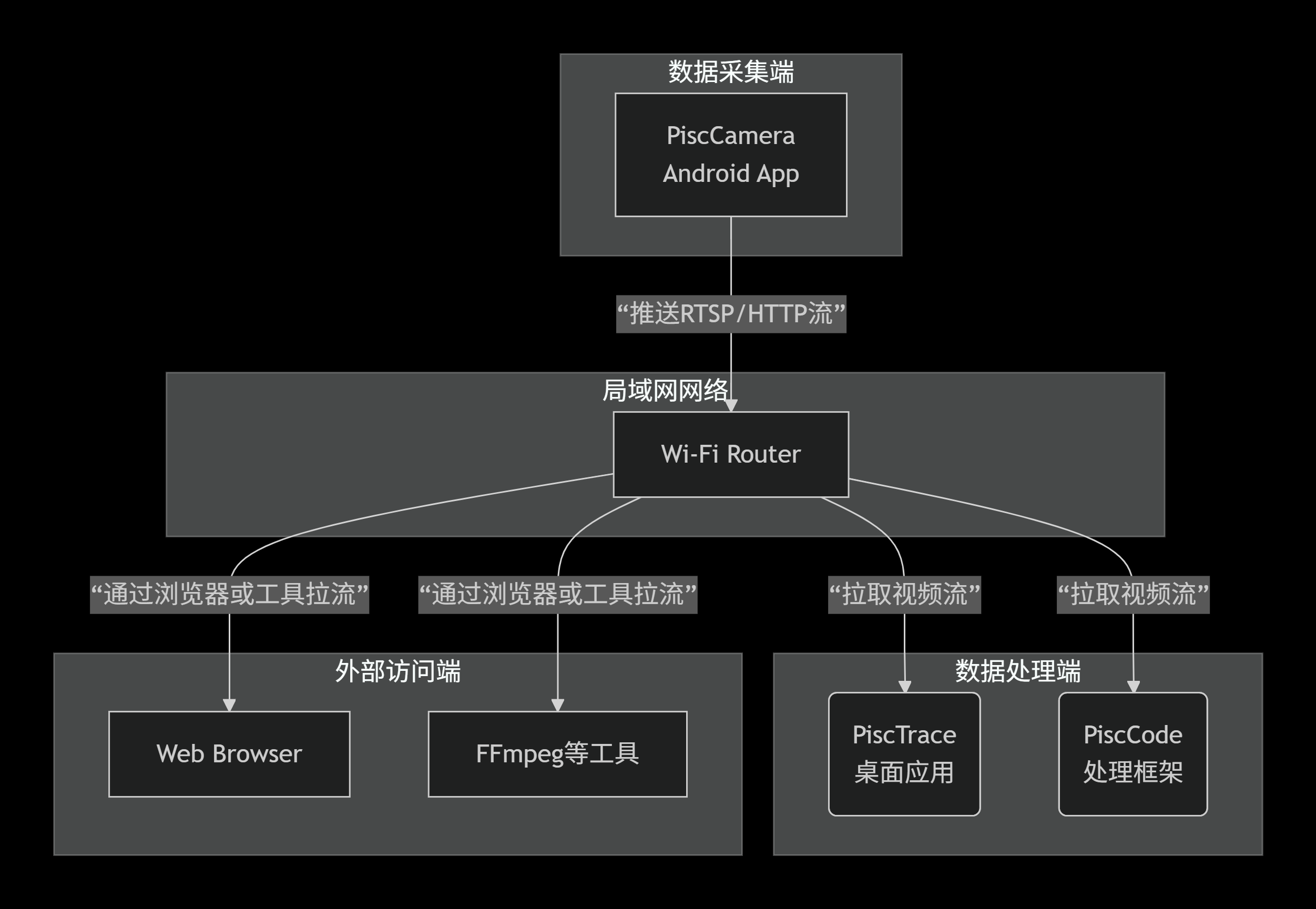

3.2 网络架构

text

PiscCamera (Android设备)
        ↓ (HTTP MJPEG流)
   局域网路由器
        ↓ (拉流访问)
PiscTrace/PiscCode/浏览器/FFmpeg

4. 功能详述

4.1 相机控制功能

• 摄像头切换：支持前后置摄像头实时切换

• 线性缩放：0-100%数字变焦控制

• 实时预览：设备本地实时画面预览

• 双击重置：双击复位缩放比例

4.2 流媒体服务

• 自动端口检测：从8080端口开始自动寻找可用端口

• IP地址发现：自动获取设备在局域网中的IP地址

• 多路并发：支持多个客户端同时连接

• 帧率控制：精确的帧间隔控制(30ms)

4.3 用户交互

• 状态指示：推流状态可视化（绿色：活跃，红色：停止）

• 链接复制：长按链接文本一键复制流地址

• 权限管理：动态摄像头权限申请和处理

5. 与PiscTrace/PiscCode集成

5.1 集成方式

PiscCamera生成的视频流可直接作为PiscTrace的视频输入源：

1. 在文件地址中添加网络流

   • 输入PiscCamera显示的完整URL地址

   • 保存配置并启动处理流水线

2. 支持的处理功能

   • 实时目标检测(YOLO集成)

   • 实例分割和姿态估计

   • 物体轨迹追踪

   • 自定义视觉算法处理

6. 访问方式

6.1 浏览器访问

直接在浏览器地址栏输入PiscCamera显示的URL：

http://[设备IP]:[端口]/video

支持Chrome、Firefox、Safari等主流浏览器。

6.2 FFmpeg访问

bash

ffmpeg -i "http://192.168.1.100:8080/video" -c copy output.mp4

6.3 编程访问

支持任何支持HTTP流媒体的编程语言和框架：

• Python: OpenCV, requests

• C++: OpenCV, libcurl

• Java: JavaCV, OkHttp

• JavaScript: fetch API, WebRTC

7. 部署流程

1. 安装应用：在Android设备上安装PiscCamera APK

2. 网络连接：确保设备与处理终端在同一局域网

3. 启动服务：点击推流按钮启动HTTP服务器

4. 获取地址：复制显示的URL地址

5. 终端配置：在PiscTrace/PiscCode中配置视频流地址

8. 应用场景

8.1 机器视觉开发

• 快速原型验证：为算法开发提供灵活的视频源

• 多角度检测：部署多个设备实现立体视觉

• 移动端方案：利用手机摄像头的便捷性

8.2 工业应用

• 产线监控：临时或永久部署的质量检测点位

• 远程诊断：专家通过流媒体远程分析设备状态

• 过程记录：生产过程的视频记录和分析

8.3 教育与研究

• 实验数据采集：科研实验的实时视频记录

• 教学演示：课堂上的实时视觉算法演示

• 项目开发：学生项目的低成本视觉方案

9. 性能特点

9.1 资源优化

• 内存效率：使用STRATEGY_KEEP_ONLY_LATEST策略避免内存堆积

• CPU负载：合理的帧率控制和图像压缩平衡

• 网络带宽：MJPEG格式在画质和带宽间的良好平衡

9.2 稳定性保障

• 异常处理：完善的网络异常和相机异常处理机制

• 资源释放：正确的生命周期管理和资源清理

• 连接恢复：客户端断开后的自动恢复能力

10. 故障排除

10.1 常见问题

1. 无法连接

   • 检查设备IP地址是否正确

   • 确认客户端与Android设备在同一网络

   • 验证防火墙设置

2. 视频卡顿

   • 检查网络带宽和信号强度

   • 降低帧率或分辨率设置

   • 减少并发连接数

3. 相机无法启动

   • 确认摄像头权限已授权

   • 检查其他应用是否占用摄像头

   • 重启应用或设备

总结

PiscCamera通过标准化的HTTP-MJPEG协议，为PiscTrace和PiscCode提供了灵活、便捷的视频采集解决方案。其开放的协议支持和简单的集成方式，使得开发者可以快速构建基于移动设备的机器视觉应用，极大地扩展了Pisc生态系统的应用场景和灵活性。
