昇腾CANN训练营 学习（day6）AI编程实战：AscendC流水范式精要
《AscendC流水编程范式深度解析与实践指南》系统介绍了昇腾AI处理器的核心编程方法。文章详细解析了流水编程范式的核心原理、任务分解策略与并行机制，阐述了基于队列的任务间通信和统一内存管理机制。通过矢量编程和矩阵编程的实践案例，展示了CopyIn-Compute-CopyOut三级流水线和五级流水线的具体实现方法。最后提供了性能分析与优化方法论，包括流水线平衡调整和调试技巧，帮助开发者充分利用硬

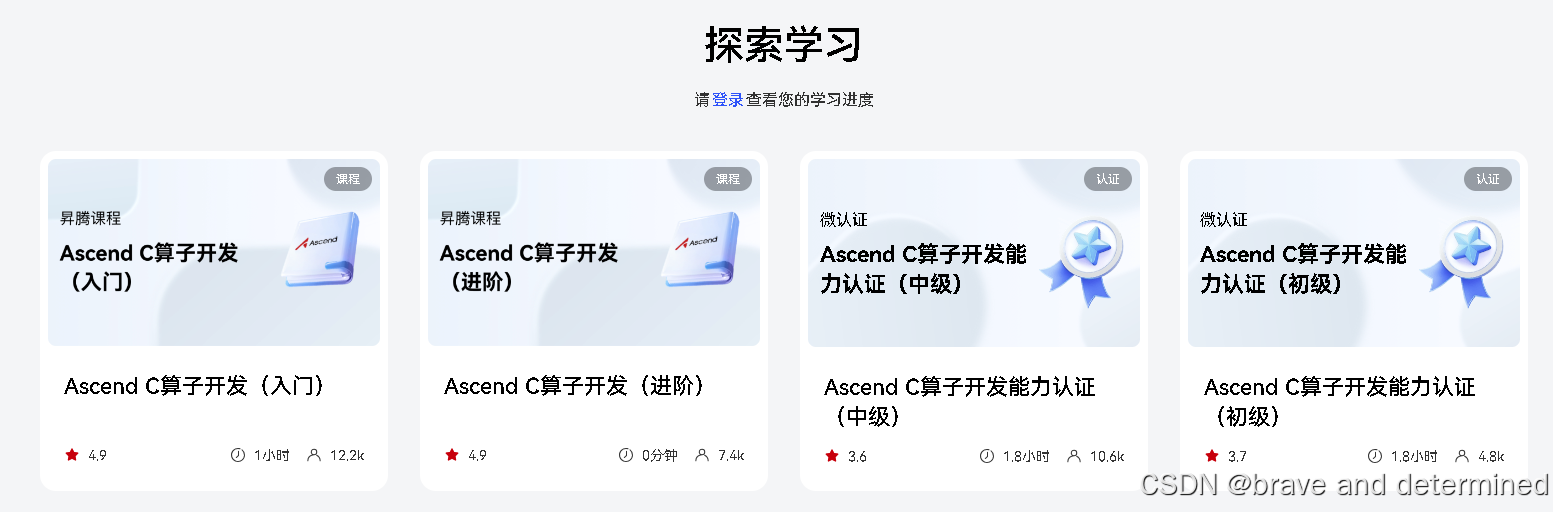

训练营简介
报名链接
https://www.hiascend.com/developer/activities/cann20252#cann-camp-2502-intro
目录
Ascend C流水编程范式深度解析与实践指南
第1章 流水编程范式核心原理
流水编程范式是Ascend C算子开发的核心方法论，其设计理念源于现代处理器架构的并行计算特性。该范式通过将计算任务分解为多个相互独立又相互衔接的阶段，形成类似工业生产流水线的高效处理模式。
在传统的串行计算模型中，每个数据切片需要完整经历所有处理阶段后才能开始处理下一个数据切片，这种模式导致硬件资源利用率低下。而流水编程范式通过精细的任务划分和智能的调度机制，实现了多个数据切片在不同处理阶段间的并行流动，显著提升了计算效率。
从硬件架构角度来看，昇腾AI处理器内部包含多个可并行工作的功能单元，包括数据搬运单元(DMA)、向量计算单元(Vector)和矩阵计算单元(Cube)。流水编程范式正是为了充分发挥这些硬件单元的并行能力而设计的。每个功能单元可以专注于执行特定类型的任务，通过流水线机制实现工作负载的均衡分配。
流水编程范式的优势主要体现在三个方面：首先，它通过任务并行化大幅提高了硬件资源利用率；其次，它通过隐藏内存访问延迟提升了整体吞吐率；最后，它提供了清晰的代码结构，降低了复杂算子实现的难度。这种范式特别适合处理具有规整计算模式的AI算子，如卷积、池化、矩阵乘法等。
第2章 流水任务设计与并行机制
2.1 任务分解策略
流水任务设计的核心在于将复杂的计算过程分解为多个逻辑上独立的阶段。以矢量编程为例，典型的任务分解包括三个基本阶段：CopyIn阶段负责数据准备，Compute阶段执行核心计算，CopyOut阶段处理结果输出。
每个阶段的设计需要遵循单一职责原则，即一个阶段只完成一个明确的功能。CopyIn阶段专注于将数据从全局内存搬运到局部内存，需要考虑数据布局、访问模式等因素；Compute阶段专注于数值计算，需要优化计算密度和指令效率；CopyOut阶段则负责将计算结果高效地写回全局内存。
任务粒度的选择至关重要。过细的粒度会导致频繁的任务切换开销，过粗的粒度则无法充分利用流水并行优势。在实践中，需要根据具体算子的特性和硬件参数进行调整，找到最佳的任务划分方案。
2.2 并行执行机制
流水编程范式的并行性体现在两个维度：任务级并行和数据级并行。任务级并行允许不同的处理阶段同时工作，数据级并行使得多个数据切片可以在流水线中重叠处理。
为了实现高效的并行执行，Ascend C引入了双缓冲技术。该技术为每个队列分配两个缓冲区，使得数据搬运和计算操作可以并行进行。当计算单元在处理当前缓冲区数据时，数据搬运单元可以同时向另一个缓冲区填充下一批数据，从而有效隐藏数据访问延迟。
以下代码展示了双缓冲机制在矢量编程中的典型应用：
constexpr int32_t TILE_NUM = 8;
constexpr int32_t BUFFER_NUM = 2;
constexpr int32_t TOTAL_LOOP = TILE_NUM * BUFFER_NUM;
__aicore__ inline void Process() {
for (int32_t i = 0; i < TOTAL_LOOP; i++) {
CopyIn(i);
Compute(i);
CopyOut(i);
}
}在这个实现中，循环次数是分块数与缓冲数的乘积，确保了所有数据块都能得到处理，同时充分利用了双缓冲的并行优势。
第3章 任务间通信与同步机制
3.1 队列通信原理
在流水编程范式中，队列（Queue）是任务间通信的核心组件。队列作为一种先进先出（FIFO）的数据结构，为生产者和消费者任务提供了安全的数据交换机制。每个队列都与特定的逻辑位置（QuePosition）相关联，这些逻辑位置抽象了硬件的存储层次，使开发者无需关注底层的物理存储细节。
队列的工作原理基于生产者-消费者模型。生产者任务通过EnQue操作将数据放入队列，消费者任务通过DeQue操作从队列中取出数据。这种机制天然地实现了任务间的同步：当队列为空时，消费者任务会自动等待；当队列满时，生产者任务会自动阻塞。
矢量编程中使用的队列类型包括VECIN、VECCALC和VECOUT。VECIN队列用于存储输入数据，连接CopyIn和Compute任务；VECOUT队列用于存储计算结果，连接Compute和CopyOut任务；VECCALC队列则用于存储计算的中间结果。
3.2 同步机制实现
Ascend C提供了丰富的同步原语来管理任务间的依赖关系。除了基本的EnQue和DeQue操作外，还支持更复杂的同步模式，如屏障同步和条件同步。
以下代码展示了矢量编程中典型的同步模式：
__aicore__ inline void CopyIn(int32_t progress) {
LocalTensor<half> xLocal = inQueueX.AllocTensor<half>();
LocalTensor<half> yLocal = inQueueY.AllocTensor<half>();
DataCopy(xLocal, xGm[progress * TILE_LENGTH], TILE_LENGTH);
DataCopy(yLocal, yGm[progress * TILE_LENGTH], TILE_LENGTH);
inQueueX.EnQue(xLocal);
inQueueY.EnQue(yLocal);
}
__aicore__ inline void Compute(int32_t progress) {
LocalTensor<half> xLocal = inQueueX.DeQue<half>();
LocalTensor<half> yLocal = inQueueY.DeQue<half>();
LocalTensor<half> zLocal = outQueueZ.AllocTensor<half>();
Add(zLocal, xLocal, yLocal, TILE_LENGTH);
outQueueZ.EnQue<half>(zLocal);
inQueueX.FreeTensor(xLocal);
inQueueY.FreeTensor(yLocal);
}在这种模式中，Compute任务通过DeQue操作等待CopyIn任务完成数据准备，通过EnQue操作通知CopyOut任务数据就绪，形成了自然的同步链条。
第4章 统一内存管理机制
4.1 内存管理架构
Ascend C通过Pipe模块提供了统一的内存管理机制。Pipe作为片上内存的管理者，负责分配和回收任务间通信所需的内存资源。这种集中式的内存管理方式具有多个优势：首先，它提高了内存使用效率，通过共享和重用减少了内存碎片；其次，它简化了开发者的内存管理负担；最后，它确保了内存访问的安全性。
内存管理的基本单位是Tensor，包括GlobalTensor和LocalTensor两种类型。GlobalTensor用于管理全局内存中的数据，LocalTensor用于管理局部内存中的数据。开发者通过简单的API接口就能完成复杂的内存管理操作，无需直接操作物理地址。
4.2 内存分配与回收
Pipe模块通过InitBuffer接口为队列初始化内存空间。开发者需要指定队列、缓冲区数量和每个缓冲区的大小。内存初始化通常在算子的Init阶段完成，为后续的计算任务做好准备。
以下代码展示了内存管理的典型用法：
__aicore__ inline void Init(GM_ADDR x, GM_ADDR y, GM_ADDR z) {
xGm.SetGlobalBuffer((__gm__ half*)x + BLOCK_LENGTH * GetBlockIdx(), BLOCK_LENGTH);
yGm.SetGlobalBuffer((__gm__ half*)y + BLOCK_LENGTH * GetBlockIdx(), BLOCK_LENGTH);
zGm.SetGlobalBuffer((__gm__ half*)z + BLOCK_LENGTH * GetBlockIdx(), BLOCK_LENGTH);
pipe.InitBuffer(inQueueX, BUFFER_NUM, TILE_LENGTH * sizeof(half));
pipe.InitBuffer(inQueueY, BUFFER_NUM, TILE_LENGTH * sizeof(half));
pipe.InitBuffer(outQueueZ, BUFFER_NUM, TILE_LENGTH * sizeof(half));
}在任务执行过程中，通过AllocTensor和FreeTensor接口动态分配和回收张量内存。这种显式的内存管理机制确保了内存使用的精确控制，避免了内存泄漏和访问越界等问题。
对于临时变量，Ascend C提供了TBuf数据结构。TBuf用于申请指定QuePosition上的存储空间，这些空间只能参与计算，不能执行队列的入队出队操作。这种设计使得临时变量的使用更加安全和高效。
第5章 矢量编程范式实践
5.1 编程模型详解
矢量编程范式是Ascend C中最常用的编程模型，适用于向量、元素级运算等场景。该模型将算子实现分为三个基本任务：CopyIn、Compute和CopyOut，每个任务都有明确的职责和接口规范。
CopyIn任务负责数据准备，包括从全局内存加载数据、数据格式转换等操作。在设计CopyIn任务时，需要考虑数据局部性、访问模式等因素，以最大化内存带宽利用率。
Compute任务是算子的核心，负责执行具体的计算逻辑。Ascend C提供了丰富的矢量计算指令，包括算术运算、逻辑运算、比较运算等。开发者可以根据计算特性选择合适的指令，优化计算性能。
CopyOut任务处理结果写回，需要确保数据的一致性和完整性。在设计中需要考虑写合并、缓存优化等技术，减少全局内存的访问开销。
5.2 完整实现示例
以下是一个完整的矢量编程实现示例：
class KernelAdd {
public:
__aicore__ inline KernelAdd() {}
__aicore__ inline void Init(GM_ADDR x, GM_ADDR y, GM_ADDR z) {
// 初始化全局张量
xGm.SetGlobalBuffer((__gm__ half*)x + BLOCK_LENGTH * GetBlockIdx(), BLOCK_LENGTH);
yGm.SetGlobalBuffer((__gm__ half*)y + BLOCK_LENGTH * GetBlockIdx(), BLOCK_LENGTH);
zGm.SetGlobalBuffer((__gm__ half*)z + BLOCK_LENGTH * GetBlockIdx(), BLOCK_LENGTH);
// 初始化队列内存
pipe.InitBuffer(inQueueX, BUFFER_NUM, TILE_LENGTH * sizeof(half));
pipe.InitBuffer(inQueueY, BUFFER_NUM, TILE_LENGTH * sizeof(half));
pipe.InitBuffer(outQueueZ, BUFFER_NUM, TILE_LENGTH * sizeof(half));
}
__aicore__ inline void Process() {
constexpr int32_t loopCount = TILE_NUM * BUFFER_NUM;
for (int32_t i = 0; i < loopCount; i++) {
CopyIn(i);
Compute(i);
CopyOut(i);
}
}
private:
__aicore__ inline void CopyIn(int32_t progress) {
LocalTensor<half> xLocal = inQueueX.AllocTensor<half>();
LocalTensor<half> yLocal = inQueueY.AllocTensor<half>();
DataCopy(xLocal, xGm[progress * TILE_LENGTH], TILE_LENGTH);
DataCopy(yLocal, yGm[progress * TILE_LENGTH], TILE_LENGTH);
inQueueX.EnQue(xLocal);
inQueueY.EnQue(yLocal);
}
__aicore__ inline void Compute(int32_t progress) {
LocalTensor<half> xLocal = inQueueX.DeQue<half>();
LocalTensor<half> yLocal = inQueueY.DeQue<half>();
LocalTensor<half> zLocal = outQueueZ.AllocTensor<half>();
Add(zLocal, xLocal, yLocal, TILE_LENGTH);
outQueueZ.EnQue<half>(zLocal);
inQueueX.FreeTensor(xLocal);
inQueueY.FreeTensor(yLocal);
}
__aicore__ inline void CopyOut(int32_t progress) {
LocalTensor<half> zLocal = outQueueZ.DeQue<half>();
DataCopy(zGm[progress * TILE_LENGTH], zLocal, TILE_LENGTH);
outQueueZ.FreeTensor(zLocal);
}
private:
TPipe pipe;
TQue<QuePosition::VECIN, BUFFER_NUM> inQueueX, inQueueY;
TQue<QuePosition::VECOUT, BUFFER_NUM> outQueueZ;
GlobalTensor<half> xGm, yGm, zGm;
};这个实现展示了矢量编程范式的完整应用，包括内存管理、任务同步和计算逻辑的组织。
第6章 矩阵编程范式进阶
6.1 五级流水线设计
矩阵编程范式针对矩阵运算等复杂计算场景设计了五级流水线：CopyIn、Split、Compute、Aggregate和CopyOut。这种细粒度的任务划分更好地匹配了矩阵计算的特性，能够充分发挥Cube计算单元的性能。
CopyIn任务负责将输入矩阵从全局内存搬运到局部内存。与矢量编程不同，矩阵编程的CopyIn任务需要处理更大的数据块，需要考虑数据块的大小、形状等因素对性能的影响。
Split任务将大矩阵切分成适合Cube计算单元处理的小块。这个阶段需要优化数据切分策略，平衡计算负载和通信开销。合理的切分策略可以显著提升计算效率。
Compute任务是矩阵编程的核心，使用Cube计算单元执行矩阵乘法等操作。这个阶段需要关注计算单元的利用率和数据重用率，通过循环展开、数据预取等技术优化性能。
Aggregate任务负责部分结果的归约和合并。在分布式矩阵计算中，这个阶段需要处理来自不同计算单元的部分和，通过高效的归约算法减少通信开销。
CopyOut任务将最终结果写回全局内存。由于矩阵计算通常产生大量输出数据，这个阶段需要优化写回策略，避免成为性能瓶颈。
6.2 复杂矩阵运算实现
矩阵编程范式的典型应用场景是矩阵乘法，以下展示其核心实现逻辑：
class KernelMatMul {
public:
__aicore__ inline void Init(GM_ADDR a, GM_ADDR b, GM_ADDR c) {
aGm.SetGlobalBuffer((__gm__ half*)a, M * K);
bGm.SetGlobalBuffer((__gm__ half*)b, K * N);
cGm.SetGlobalBuffer((__gm__ half*)c, M * N);
pipe.InitBuffer(a1Queue, BUFFER_NUM, BLOCK_M * K * sizeof(half));
pipe.InitBuffer(b1Queue, BUFFER_NUM, K * BLOCK_N * sizeof(half));
// 其他队列初始化
}
__aicore__ inline void Process() {
for (int32_t i = 0; i < OUT_LOOP; i++) {
CopyIn(i);
Split(i);
Compute(i);
Aggregate(i);
CopyOut(i);
}
}
private:
// 各阶段任务的具体实现
__aicore__ inline void CopyIn(int32_t progress) {
// 实现矩阵数据的搬入
}
__aicore__ inline void Split(int32_t progress) {
// 实现矩阵分块
}
__aicore__ inline void Compute(int32_t progress) {
// 实现矩阵乘法计算
}
__aicore__ inline void Aggregate(int32_t progress) {
// 实现结果聚合
}
__aicore__ inline void CopyOut(int32_t progress) {
// 实现结果写回
}
};这种五级流水线设计虽然增加了编程的复杂性，但为性能优化提供了更大的空间，特别适合大规模矩阵计算场景。
第7章 性能优化与调试技巧
7.1 性能分析方法论
流水编程范式的性能优化需要系统性的分析方法。首先需要识别性能瓶颈所在，常见的性能指标包括计算单元利用率、内存带宽利用率、流水线平衡度等。
计算单元利用率反映了计算资源的利用情况，低利用率可能源于数据依赖、资源竞争等问题。内存带宽利用率衡量了内存系统的效率，过低的值表明存在内存访问模式问题。流水线平衡度反映了各阶段任务的负载均衡情况，不平衡的流水线会导致性能损失。
使用Ascend C提供的性能分析工具可以收集这些指标，帮助开发者定位性能问题。典型的优化流程包括：基准测试建立性能基线，瓶颈分析识别关键问题，优化实施针对性地改进代码，回归测试验证优化效果。
7.2 流水线平衡优化
流水线平衡是性能优化的关键。当某个阶段的执行时间明显长于其他阶段时，就会形成性能瓶颈。优化流水线平衡的常用技术包括：
任务重组：将计算密集型任务分解为多个子任务，或者将多个轻量级任务合并，使各阶段执行时间更加均衡。
数据分块调整：通过改变数据分块的大小和形状，调整各阶段的计算量和通信开销。较大的分块可能提高计算效率但增加内存压力，较小的分块则相反。
双缓冲优化：增加缓冲区数量可以进一步提高并行度，但需要平衡内存开销和性能收益。通常需要根据具体硬件特性和算法特征找到最优的缓冲区数量。
以下代码展示了流水线平衡优化的示例：
// 优化前的配置
constexpr int32_t TILE_LENGTH = 64;
constexpr int32_t BUFFER_NUM = 2;
// 优化后的配置
constexpr int32_t TILE_LENGTH = 128; // 增加分块大小，减少搬运次数
constexpr int32_t BUFFER_NUM = 4; // 增加缓冲区数量，提高并行度7.3 调试技巧与实践
流水编程范式的调试需要特殊的技术和方法。Ascend C提供了孪生调试功能，允许在CPU上模拟NPU的行为，大大提高了调试效率。
常用的调试技巧包括：
日志输出：在关键路径插入调试信息，跟踪任务执行顺序和数据流。注意日志输出可能影响性能，应在调试版本中使用。
数据校验：在任务边界添加数据校验点，验证数据的正确性和一致性。特别是对于复杂的数据流，需要确保每个阶段的数据转换正确无误。
性能计数：使用硬件性能计数器监控关键指标，如缓存命中率、指令吞吐量等，为性能优化提供数据支持。
以下是一个调试代码的示例：
__aicore__ inline void Compute(int32_t progress) {
#ifdef DEBUG
printf("Compute task started for progress %d\n", progress);
#endif
LocalTensor<half> xLocal = inQueueX.DeQue<half>();
LocalTensor<half> yLocal = inQueueY.DeQue<half>();
#ifdef DEBUG
// 数据校验
CheckTensorValue(xLocal, "xLocal");
CheckTensorValue(yLocal, "yLocal");
#endif
LocalTensor<half> zLocal = outQueueZ.AllocTensor<half>();
Add(zLocal, xLocal, yLocal, TILE_LENGTH);
outQueueZ.EnQue<half>(zLocal);
inQueueX.FreeTensor(xLocal);
inQueueY.FreeTensor(yLocal);
}通过系统的性能优化和细致的调试，可以充分发挥流水编程范式的优势，实现高性能的算子实现。
第8章 总结与展望
Ascend C流水编程范式通过精心的任务设计、高效的通信机制和统一的内存管理，为AI算子开发提供了强大的编程模型。该范式不仅能够充分发挥昇腾AI处理器的硬件性能，还通过清晰的代码结构降低了开发难度。
从技术演进的角度看，流水编程范式代表了并行计算的发展方向。随着AI计算需求的不断增长，计算架构将更加依赖精细的并行化和流水线技术。Ascend C在这一领域的创新为未来计算架构的设计提供了重要参考。
对于开发者而言，掌握流水编程范式需要深入理解并行计算原理、硬件架构特性和性能优化技术。通过理论学习与实践结合，开发者可以逐步掌握这一强大的编程工具，为复杂的AI应用开发奠定坚实基础。
未来，随着AI技术的不断发展，流水编程范式将继续演进，可能会引入更智能的任务调度、更高效的内存管理机制和更丰富的编程抽象。这些发展将进一步简化并行编程的复杂性，提升开发效率和计算性能。
