由于MBR仅仅为分区表保留了64字节的存储空间，而每个分区的参数占据16字节，所以MBR扇区中总计可以存储4个分区表表项的数据。对于实际情况，4个分区不能满足需求，当超过四个分区时，系统会自动将第四个分区变成扩展分区，再创建的分区就会变成逻辑分区。

工具下载：

百度网盘链接: https://pan.baidu.com/s/1QM5FKMmRVHaMQOUAgRGGMQ?pwd=8888 提取码: 8888

夸克网盘链接：https://pan.quark.cn/s/2a972c406ea3?pwd=dTeZ 提取码：dTeZ

        扩展分区是 MBR 分区形式下为突破最多 4 个主分区限制而设立的特殊分区，它本身不能直接存储数据、不能格式化、也不能用于启动系统，仅作为容纳逻辑分区的容器使用。一块硬盘中最多只能存在一个扩展分区，通过在其内部创建多个逻辑分区，即可实现超过 4 个分区的使用需求。

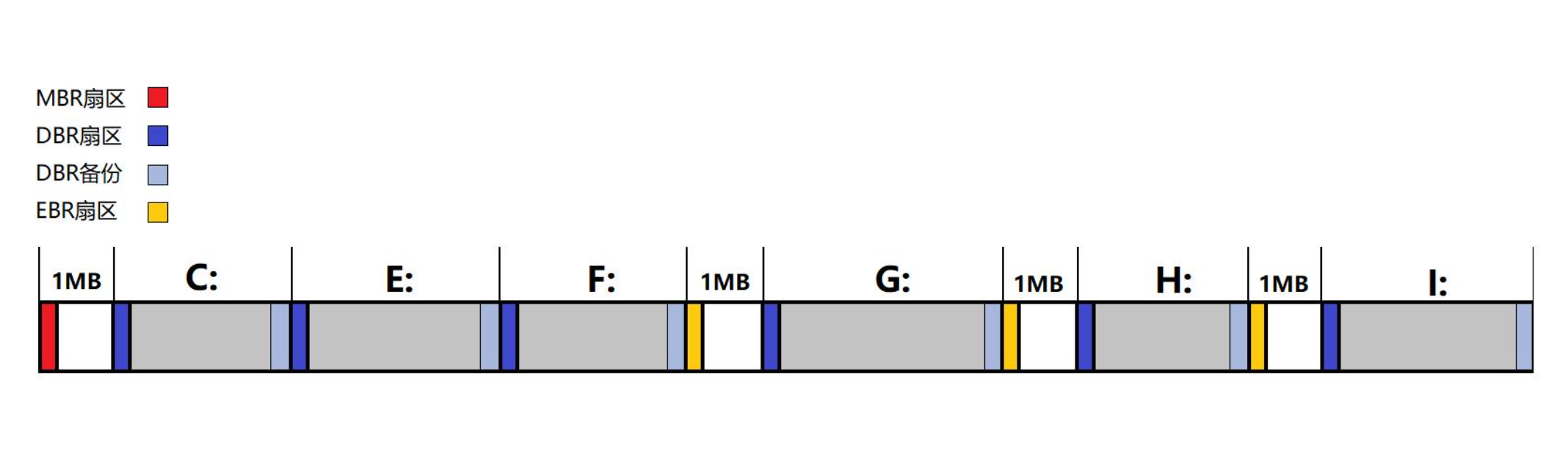

        扩展分区并不直接记录所有逻辑分区，而是在主引导扇区（MBR）中只记录一个扩展分区的起始位置，逻辑分区通过EBR（扩展引导记录）链式串联，系统依靠扩展分区参数作为入口，顺着链式结构就能逐个找到所有逻辑磁盘。

        一句话讲明白主分区、扩展分区和逻辑分区的区别，主分区可直接用，扩展分区是容器，逻辑分区在扩展分区里使用。

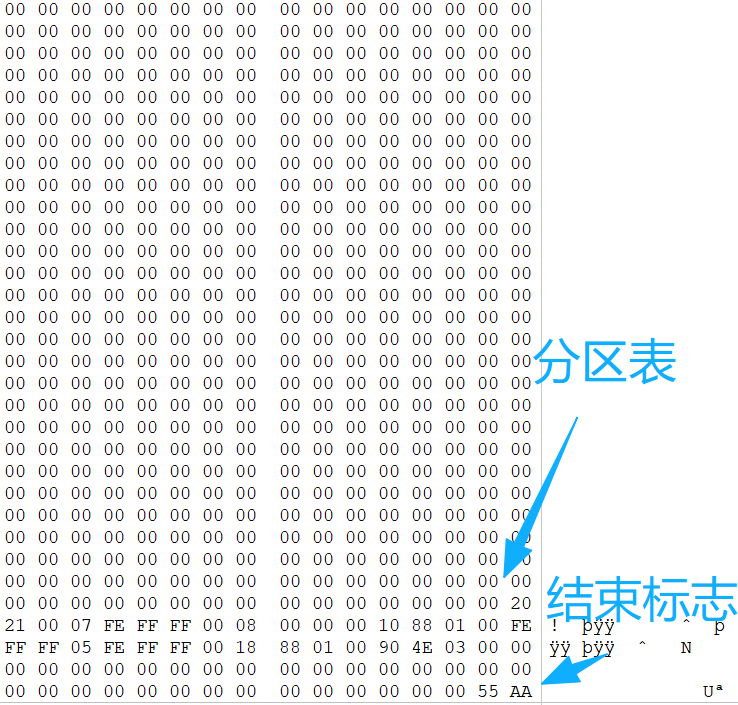

        扩展分区中的每个逻辑驱动器的分区信息都存在一个类似于 MBR 的扩展引导记录（EBR），EBR 的结构与 MBR 一致，包含 446 字节的引导代码保留区（通常全 0 填充，无有效引导功能）、64 字节的分区表（仅使用前 2 个表项）和结束标志55 AA。

        扩展分区的核心特性的补充说明：扩展分区作为MBR磁盘的“特殊容器”，除了不能直接使用外，还有两个关键特性的需要重点掌握——一是连续性，扩展分区必须占用一块连续的磁盘空间，不能像主分区那样分散在硬盘的不同区域，这是由EBR链式结构的底层逻辑决定的（链式结构需要连续空间才能实现顺畅的扇区跳转）；二是不可重叠性，扩展分区的扇区范围不能与任何主分区重叠，否则会导致分区表错乱，系统无法识别分区，甚至出现数据丢失、硬盘无法启动的故障。

        EBR链式结构的详细拆解：扩展分区的链式结构，本质是“一个EBR对应一个逻辑分区+下一个EBR入口”的循环模式。第一个EBR位于扩展分区的起始扇区（即MBR中记录的扩展分区起始LBA），其第一个分区表项记录当前逻辑分区的信息（包括逻辑分区的相对偏移量、总扇区数、分区类型，比如NTFS、FAT32等），第二个表项记录下一个EBR的相对偏移量（相对于扩展分区起始扇区的位置）；第二个EBR则对应第二个逻辑分区，同样通过第二个表项指向第三个EBR，以此类推，直到最后一个EBR——它的第二个表项会全部填充00，代表链式结构结束，没有后续的逻辑分区和EBR。这种链式结构的优势是可以无限扩展逻辑分区数量（理论上无上限，实际受硬盘容量和系统盘符限制），劣势是结构脆弱，一旦某个EBR损坏或第二个表项被篡改，后续所有的逻辑分区都会无法被系统识别，相当于“链条断裂”。

        扩展分区的分区类型码：在MBR的分区表中，扩展分区有明确的类型码，用于区分主分区和扩展分区，常见的类型码分为两种，适配不同的寻址方式：一是0x05，属于传统CHS寻址的扩展分区，是早期硬盘使用的类型，兼容性较差，现在已基本淘汰，其特点是占用2个扇区存储EBR相关信息；二是0x0F，属于LBA寻址的扩展分区，是现代MBR硬盘的主流类型，兼容性好，仅占用1个扇区存储EBR，也是我们在WinHex中最常看到的扩展分区类型（比如你之前截图中出现的0x0F类型）。此外，还有0x85类型，专门用于Linux系统中的扩展分区，在Windows系统中无法直接识别。

        逻辑分区的相对偏移量与绝对扇区计算：基础内容中提到“逻辑分区起始LBA是相对扩展分区的偏移量”，这里需要明确两个关键细节：第一，相对偏移量的读取位置——必须从当前逻辑分区对应的EBR的第一个表项中提取，具体是表项的第8~11字节（4个字节，小端序存储），这4个字节的数值就是该逻辑分区相对于扩展分区起始扇区的偏移量；第二，计算时的注意事项，扩展分区的起始扇区是从MBR的分区表中读取的（即MBR中扩展分区表项的第8~11字节，绝对扇区），两者相加才能得到逻辑分区的绝对起始扇区，这个绝对扇区是系统访问该逻辑分区的核心地址，一旦计算错误，就无法定位到逻辑分区的数据。举个实际例子：若MBR中记录的扩展分区起始扇区是2048（绝对扇区），某个EBR第一个表项提取的相对偏移量是392（小端序转换后），则该逻辑分区的绝对起始扇区=2048+392=2440，通过WinHex跳转到2440扇区，就能看到该逻辑分区的DBR（分区引导扇区）。

        扩展分区与主分区的深层区别：除了基础内容中提到的“主分区可直接用，扩展分区是容器”，还有三个易混点需要明确：一是引导功能，主分区可以设置为活动分区（引导标志0x80），用于启动操作系统，而扩展分区无论如何设置，都无法作为活动分区，也不能启动系统；二是分区表存储位置，主分区的信息直接存储在MBR的4个分区表项中，而逻辑分区的信息存储在EBR中，MBR中只记录扩展分区的入口，不记录具体的逻辑分区信息；三是删除影响，删除主分区会直接丢失该分区内的所有数据，且MBR中对应的分区表项会被清空，而删除扩展分区会一次性删除其内部所有的逻辑分区，所有逻辑分区的数据都会丢失，且MBR中扩展分区的表项也会被清空。

        扩展分区的常见故障与简单排查：由于扩展分区依赖EBR链式结构，其故障多与EBR相关，常见的两种故障及排查方法如下：第一种是EBR损坏，表现为部分或全部逻辑分区丢失，排查方法是通过WinHex定位到扩展分区起始扇区（MBR中读取），查看第一个EBR的结构，若EBR的结束标志55 AA丢失、前446字节不是全0，或分区表项异常（比如全为00），则说明EBR损坏；第二种是链式断裂，表现为后续逻辑分区丢失，排查方法是查看当前EBR的第二个表项，若该表项不是全0，但跳转后找不到对应的下一个EBR（比如扇区内容异常），则说明链式结构断裂。需要注意的是，扩展分区故障的数据恢复难度较大，尤其是链式断裂后，若没有备份，后续逻辑分区的数据很难完整恢复。

        扩展分区的容量限制（MBR的终极瓶颈）：扩展分区作为MBR磁盘的一部分，同样受MBR磁盘的容量限制——MBR磁盘最大支持2TB的容量，因此扩展分区的最大容量也不能超过2TB，且扩展分区的容量加上所有主分区的容量，不能超过硬盘的总容量（MBR磁盘最大2TB）。如果硬盘容量超过2TB，就需要转换为GPT分区表，GPT分区表无需扩展分区，可直接创建最多128个分区，彻底突破了MBR的容量和分区数量限制，这也是现在大容量硬盘（>2TB）普遍采用GPT格式的原因。

        扩展分区的实际应用场景：在实际使用中，扩展分区的应用主要分为两种情况：一是传统MBR硬盘（≤2TB），当需要创建超过4个分区时，就需要创建1个扩展分区，再在其中创建多个逻辑分区，比如电脑的系统盘（C盘，主分区）、软件盘（D盘，逻辑分区）、文件盘（E盘，逻辑分区）、备份盘（F盘，逻辑分区），这种情况下，D、E、F盘都位于扩展分区内部；二是老旧设备或特殊需求，比如部分工业设备、老式服务器，由于兼容性要求，必须使用MBR格式，此时扩展分区就是实现多分区需求的唯一方式。而在现代电脑中，随着大容量硬盘的普及，GPT格式已成为主流，扩展分区的使用场景也逐渐减少。

        补充总结：扩展分区是MBR磁盘时代的“过渡方案”，核心作用是突破4个主分区的限制，其本质是一个“无实际用途的容器”，依靠EBR链式结构串联逻辑分区，实现多分区使用。掌握扩展分区的关键，在于理解EBR的结构、相对偏移量的计算，以及它与主分区、逻辑分区的区别，同时要注意其结构脆弱、容量有限的特点，这也是后续学习磁盘数据恢复、分区表修复的基础。
