信捷PLC与7台三菱变频器485通讯案例功能：用信捷PLC与7台三菱变频器modbus通讯，自由通讯协议 配件：信捷XC系列PLC，三菱E740变频器，昆仑通态触摸屏 功能：对7台变频器进行单独频率设定，启停控制，频率读取 有参数设置，接线方式说明 备只是非硬件，程序有注释

在自动化控制领域，不同品牌设备间的通讯协同是常见需求。今儿个咱就唠唠信捷PLC与7台三菱变频器通过485进行Modbus通讯的事儿，用的是自由通讯协议，还搭配上昆仑通态触摸屏，实现对变频器的精细控制。

配件介绍

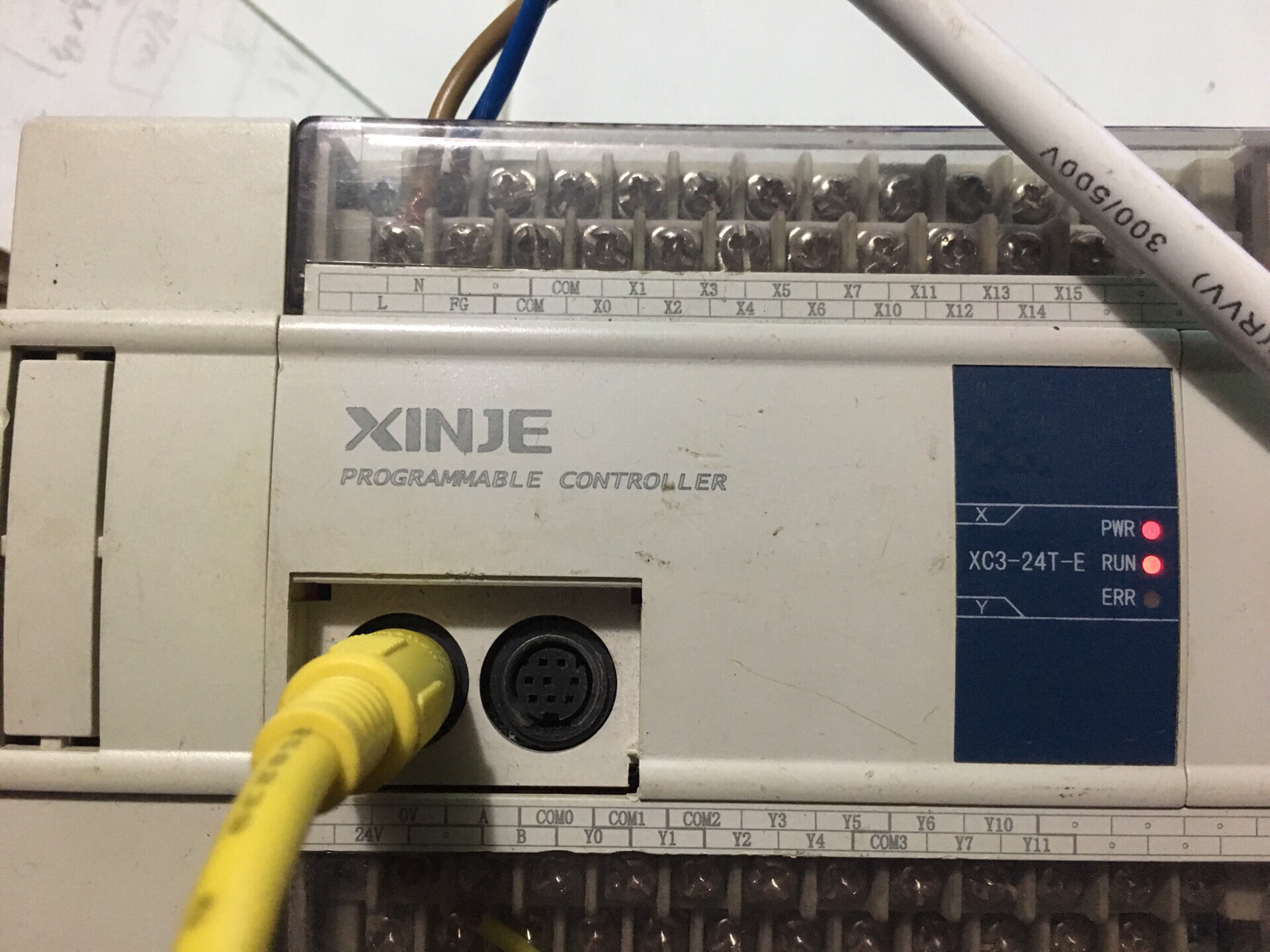

• 信捷XC系列PLC：作为控制核心，负责发送指令与接收反馈。

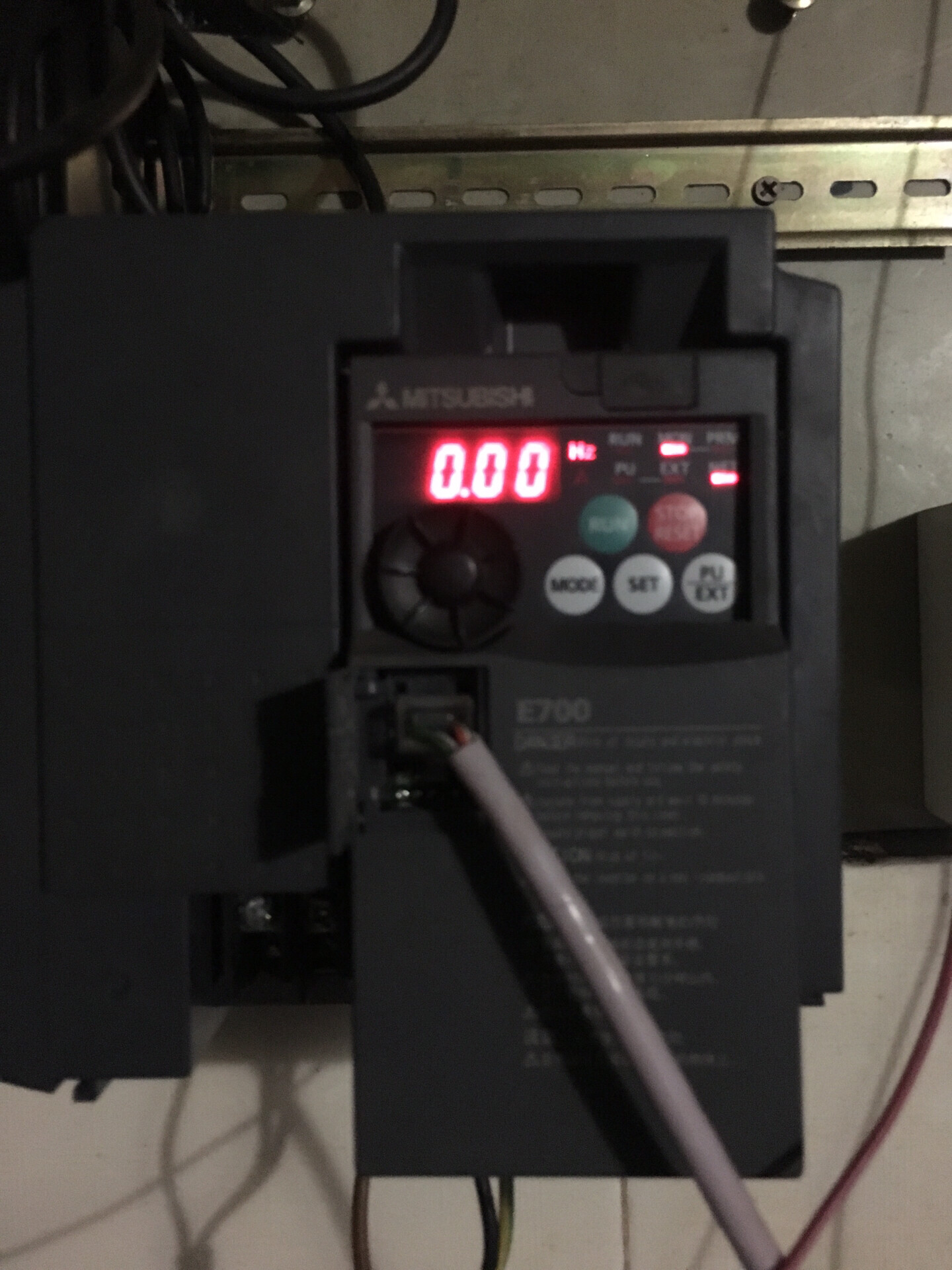

• 三菱E740变频器：控制电机转速等，咱要通过通讯对它下达各种指令。
• 昆仑通态触摸屏：用于人机交互，方便操作人员直观设定参数和监控状态。

功能实现

1. 单独频率设定：能针对每一台变频器设定特定的运行频率。
2. 启停控制：可独立控制每台变频器的启动与停止。
3. 频率读取：实时获取每台变频器当前运行的实际频率。

参数设置

三菱E740变频器参数设置

要让变频器能正确响应Modbus通讯指令，得设置相关参数。比如：

• Pr.79：运行模式选择，设为2，即外部运行模式，方便PLC控制。
• Pr.117：站号设定，7台变频器就分别设为1 - 7，对应不同地址。
• Pr.118：通讯速率，根据实际情况设为合适值，像9600bps。
• Pr.119：数据长度与停止位，比如8位数据位，1位停止位。
• Pr.120：奇偶校验选择，无校验就设为0。

信捷PLC参数设置

信捷PLC主要是设置通讯端口参数，让它能跟变频器对上话。以XC系列为例，在编程软件里设置端口参数：

• 波特率：与变频器一致，9600bps。
• 数据位：8位。
• 停止位：1位。
• 校验方式：与变频器一致，无校验。

接线方式

信捷PLC的485通讯端口和三菱变频器的485通讯端口按以下方式连接：

• PLC的485+接变频器的RDA和SDA（短接）。
• PLC的485-接变频器的RDB和SDB（短接）。
• 所有设备的GND连接在一起，保证共地。

程序实现（信捷PLC）

//定义变量区
DM0 //存放要发送的命令数据
DM100 //存放接收的数据
//主程序
LD M8000 //PLC运行时一直ON
MOV H01060000 DM0 //构建写频率命令，这里假设给1号变频器设频率，01是站号，06是写单个寄存器命令，后四位是频率设定值（示例值）
SET M10 //启动发送标志
LD M10 //发送标志ON
AND M8122 //发送完成标志ON
CLR M10 //发送完成，清除发送标志
LD M8123 //接收完成标志
MOV DM100 D100 //将接收到的数据存到D100，假设用于存读取的频率值

上面这段程序，首先在变量区定义了要发送和接收数据的寄存器。主程序开始后，通过MOV指令构建针对1号变频器的写频率命令存到DM0。当M10置位，触发发送，发送完成M8122置位，清除M8122以便下次发送。接收完成靠M8123标志，收到的数据存到D100。对于启停控制和其他变频器操作，类似修改命令数据和站号就行。

信捷PLC与7台三菱变频器485通讯案例功能：用信捷PLC与7台三菱变频器modbus通讯，自由通讯协议 配件：信捷XC系列PLC，三菱E740变频器，昆仑通态触摸屏 功能：对7台变频器进行单独频率设定，启停控制，频率读取 有参数设置，接线方式说明 备只是非硬件，程序有注释

通过这样的参数设置、接线和程序编写，就能实现信捷PLC与7台三菱变频器基于Modbus自由通讯协议的各种控制功能，再结合昆仑通态触摸屏，操作人员就能方便地在界面上对变频器进行频率设定、启停控制等操作啦。
