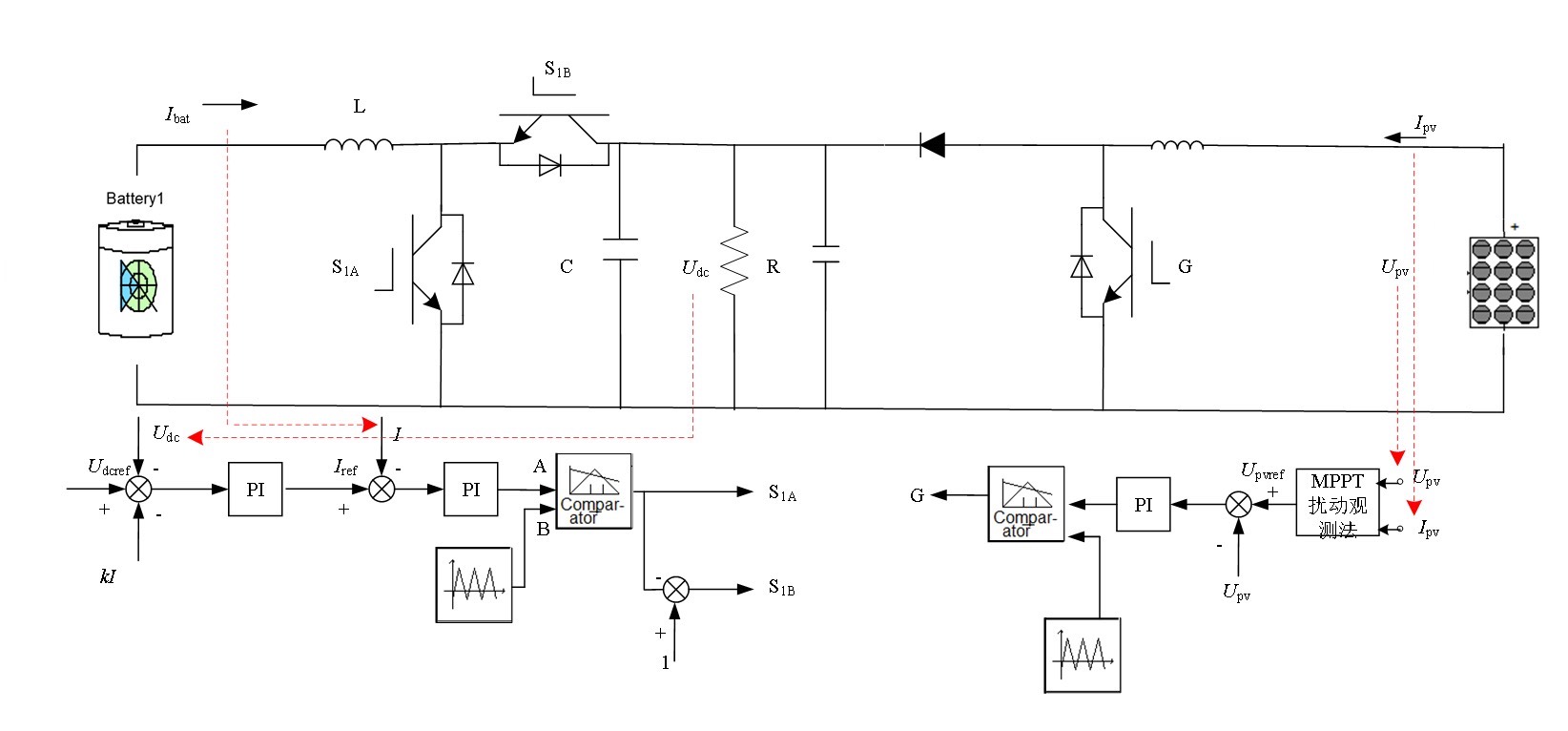

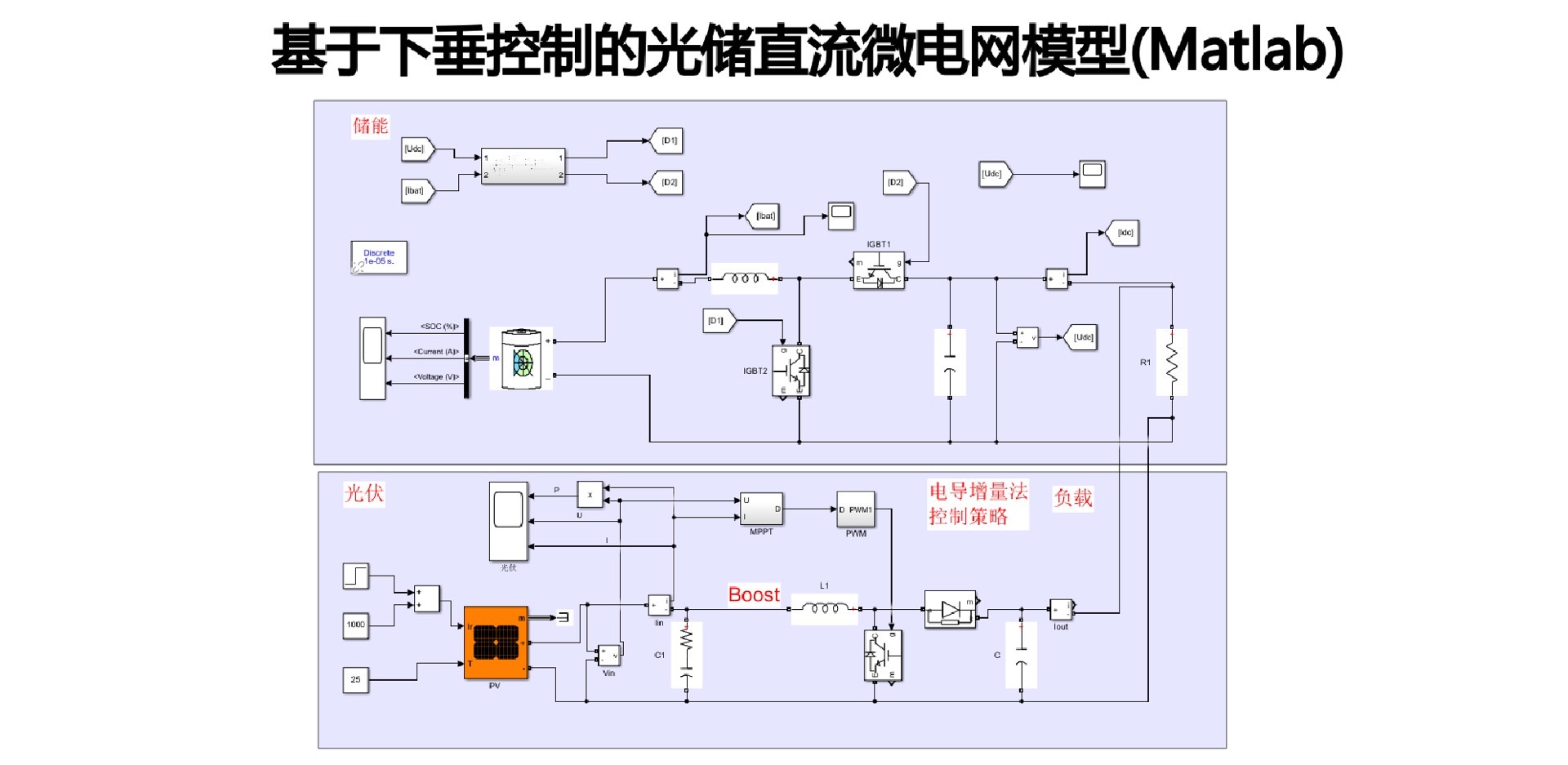

基于下垂控制的光储直流微电网模型 1.模型由光伏和储能以及直流负载组成 2.光伏采用扰动观测法实现最大功率输出，储能刚开始采用恒定电压控制，电压稳定在额定电压附近，2s之后采用下垂控制，母线电压降低，达到目标

光伏板在烈日下疯狂发电，储能电池在角落里默默调压，这场面像极了当代打工人的生存图鉴。咱们今天要聊的这个光储直流微电网，就是个典型的新能源"社畜"组合——光伏负责搞钱（发电），储能负责维稳（调压），负载则是那个永远喂不饱的吞金兽。

先说光伏这哥们，它用的是江湖人称"试探步法"的扰动观测法。原理就跟摸黑找路似的，先往左挪半步（电压扰动），看看钱包是鼓了还是瘪了（功率变化）。要是钱变多了，说明这方向对头，下回继续往左；要是变少了，赶紧掉头往右。这种反复横跳的算法，用代码实现起来倒是挺直白：

def perturb_observe(v, i, step=0.5):
    global prev_power, direction
    current_power = v * i
    if prev_power is None:
        new_v = v + step
        direction = 1
    else:
        if current_power > prev_power:
            new_v = v + direction*step
        else:
            direction *= -1
            new_v = v + direction*step
    prev_power = current_power
    return min(max(new_v, 100), 150)  # 电压限制在100-150V之间

但这里有个坑要注意：步长选大了容易扯着蛋（振荡加剧），选小了又跟蜗牛爬似的。我试过用动态步长，比如当功率变化量小于5W时就缩小步长，效果比固定步长稳当得多。

储能系统的操作就比较精分了。前2秒装乖宝宝玩恒压控制，V_ref死死焊在380V不动。等到大伙都放松警惕了，突然切下垂控制开始飚演技——这像极了老板不在时假装努力，老板一来秒变奋斗比的职场老油子。

基于下垂控制的光储直流微电网模型 1.模型由光伏和储能以及直流负载组成 2.光伏采用扰动观测法实现最大功率输出，储能刚开始采用恒定电压控制，电压稳定在额定电压附近，2s之后采用下垂控制，母线电压降低，达到目标

看看这控制策略的代码实现：

def storage_control(t, v_bus, i_load):
    v_nominal = 380
    droop_coeff = 0.2  # 下垂系数，单位V/A

    if t < 2:
        v_ref = v_nominal
    else:
        # 下垂模式
        v_ref = v_nominal - droop_coeff * i_load

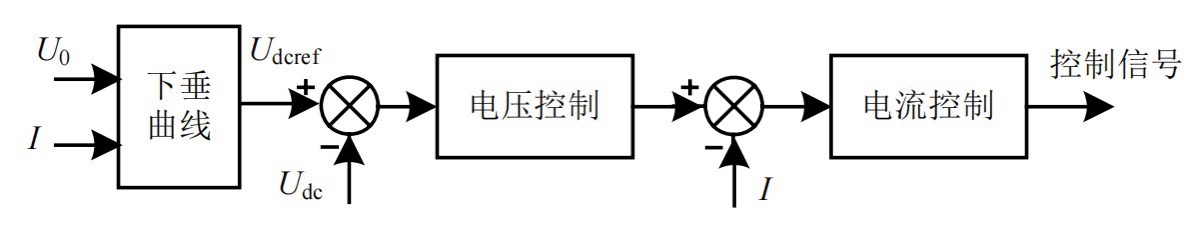

    # 电压外环+电流内环
    current_ref = (v_ref - v_bus) * 0.5  # 比例系数
    return current_ref

这里藏着个重要把戏：下垂系数选0.2可不是拍脑袋定的。假设系统最大电流20A，对应的电压偏差刚好是4V（380V降到376V）。这数值要是设大了，电压跌得太狠负载要罢工；设小了又起不到均流效果，跟没装下垂控制一个样。

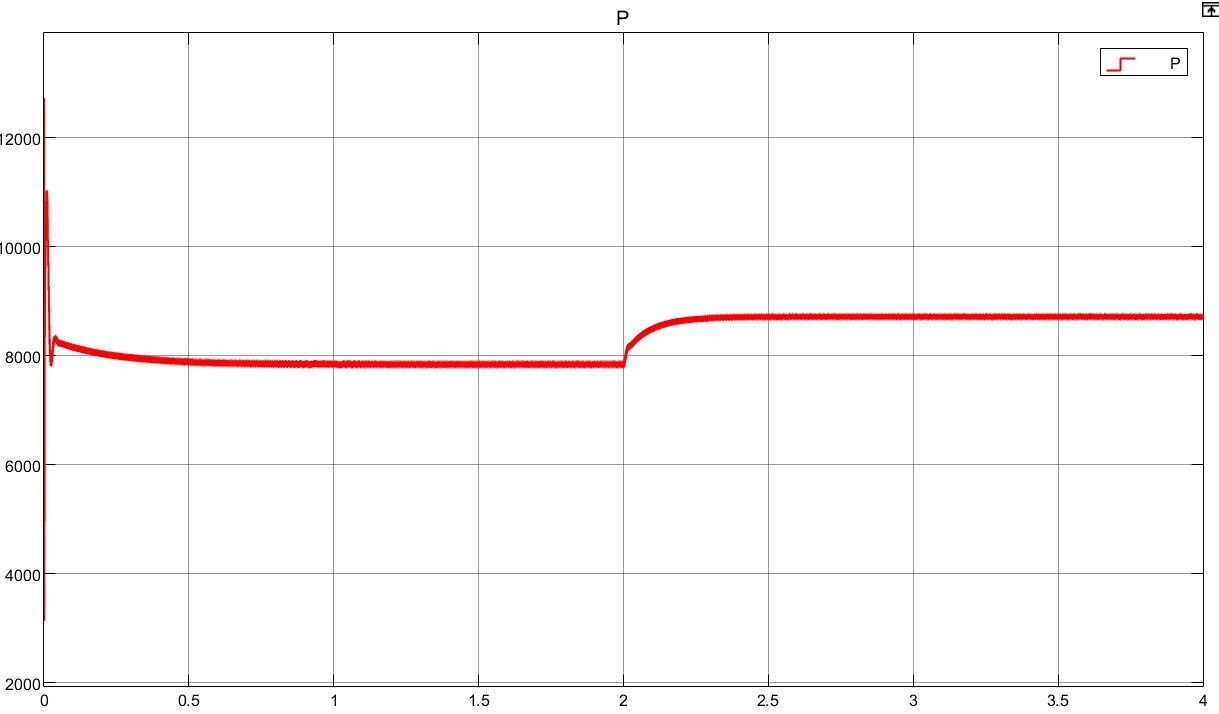

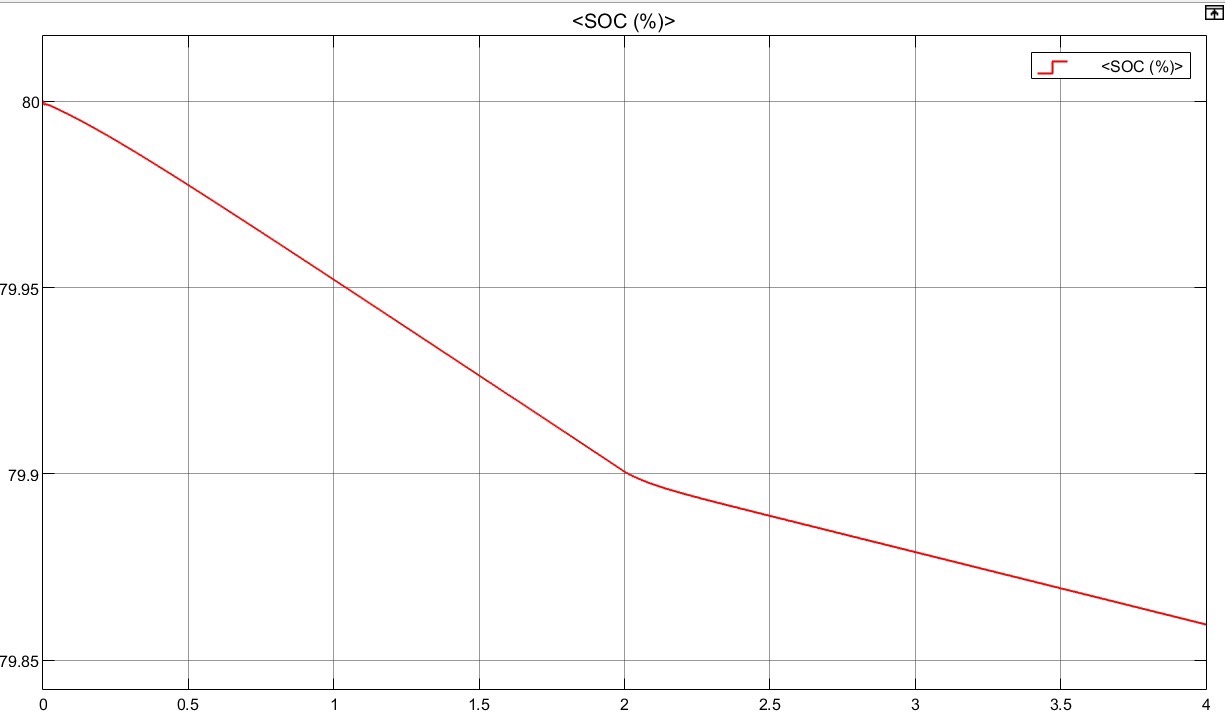

仿真波形最有说服力。前2秒母线电压稳如老狗，380V的直线能把强迫症都治好。2秒一到，电压曲线开始玩滑梯，最后稳定在376V附近。这时候光伏在MPPT点疯狂输出，储能根据负载变化自动调整出力，整个系统就像跳探戈——你进我退，配合得严丝合缝。

实测时发现个反直觉的现象：切换下垂控制的瞬间，电压会出现个0.3V左右的毛刺。后来在控制环路里加了个斜坡函数，让下垂系数从0慢慢增加到0.2，这招直接把毛刺压到了0.05V以内。果然，搞电力电子没有什么是加个斜坡解决不了的，如果有，就再加个滤波器。

这套组合拳打下来，微电网算是练成了"任尔东南西北风，我自岿然不动"的功夫。光伏负责开源，储能负责节流，下垂控制当和事佬，把电压偏差控制在4%以内。下次要是再加个风机进来，估计只需要复制粘贴改参数，新能源联盟就齐活了。
