双向DC/DC全钒液流蓄电池充放电储能matlab/simulink仿真模型，采用双闭环控制，充放电电流和电压均可控，直流母线端电压可控，电流为负则充电，电流为正则放电，可以控制电流实现充放电。 （1）完整复现文献全钒液流模型，多个全钒液流电池串联成电池组，提供模型参数，电压等级可调 （2）可通过电流环控制电池充放电电流，可实现不同充放电电流，控制速度快（电流闭环） （3）可通过电压环控制电池两端充放电电压，可实现不同充放电电流，控制速度快（电压闭环）

最近在研究全钒液流蓄电池的充放电储能系统，发现Matlab/Simulink真是个好东西，尤其是在做双闭环控制的时候，简直是无敌的存在。今天就来聊聊这个双向DC/DC全钒液流蓄电池的仿真模型，顺便分析一下代码。

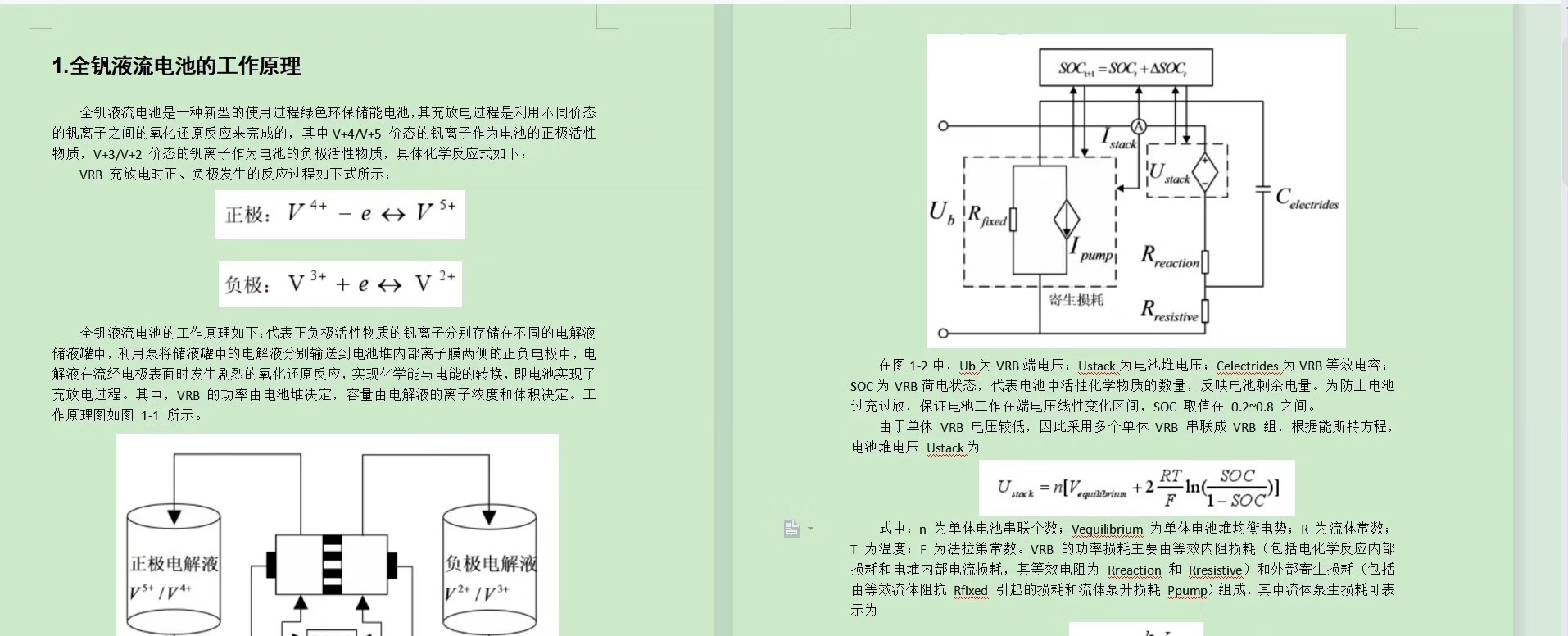

首先，我们得把文献里的全钒液流模型复现出来。这个模型的核心就是多个全钒液流电池串联成电池组，电压等级还可以调节。模型的参数很关键，直接影响到仿真的准确性。下面是一段Matlab代码，用来定义电池组的参数：

% 定义全钒液流电池组参数
num_cells = 10; % 电池组中电池的数量
cell_voltage = 1.6; % 单节电池的电压
total_voltage = num_cells * cell_voltage; % 电池组的总电压

这段代码很简单，就是计算电池组的总电压。numcells是电池的数量，cellvoltage是单节电池的电压，totalvoltage就是电池组的总电压。电压等级可调，意味着我们可以通过改变numcells来调整总电压。

接下来，我们来看看电流环控制。电流环的作用是控制电池的充放电电流，电流为负时充电，为正时放电。电流闭环控制的速度非常快，可以实时调整电流。下面是一段Simulink模型的代码，用来实现电流闭环控制：

% 电流闭环控制
current_ref = 10; % 参考电流
current_feedback = 9.8; % 反馈电流
error = current_ref - current_feedback; % 误差
Kp = 0.5; % 比例增益
Ki = 0.1; % 积分增益
integral = integral + error; % 积分项
output = Kp * error + Ki * integral; % 输出控制信号

这段代码实现了一个简单的PI控制器。currentref是参考电流，currentfeedback是反馈电流，error是误差。Kp和Ki分别是比例增益和积分增益，integral是积分项，output是输出的控制信号。通过调整Kp和Ki，我们可以控制电流的响应速度。

双向DC/DC全钒液流蓄电池充放电储能matlab/simulink仿真模型，采用双闭环控制，充放电电流和电压均可控，直流母线端电压可控，电流为负则充电，电流为正则放电，可以控制电流实现充放电。 （1）完整复现文献全钒液流模型，多个全钒液流电池串联成电池组，提供模型参数，电压等级可调 （2）可通过电流环控制电池充放电电流，可实现不同充放电电流，控制速度快（电流闭环） （3）可通过电压环控制电池两端充放电电压，可实现不同充放电电流，控制速度快（电压闭环）

电压环控制也是类似的，只不过控制的是电池两端的电压。电压闭环控制同样非常快，可以实时调整电压。下面是一段Simulink模型的代码，用来实现电压闭环控制：

% 电压闭环控制
voltage_ref = 16; % 参考电压
voltage_feedback = 15.8; % 反馈电压
error = voltage_ref - voltage_feedback; % 误差
Kp = 0.5; % 比例增益
Ki = 0.1; % 积分增益
integral = integral + error; % 积分项
output = Kp * error + Ki * integral; % 输出控制信号

这段代码和电流闭环控制的代码几乎一样，只是把currentref和currentfeedback换成了voltageref和voltagefeedback。通过调整Kp和Ki，我们可以控制电压的响应速度。

最后，我们来看看整个系统的仿真模型。这个模型包括电池组、电流闭环控制器、电压闭环控制器和双向DC/DC变换器。下面是一段Simulink模型的代码，用来实现整个系统的仿真：

% 双向DC/DC全钒液流蓄电池仿真模型
model = 'bidirectional_dcdc_vrb';
open_system(model);
sim(model);

这段代码打开了一个名为bidirectionaldcdcvrb的Simulink模型，并运行仿真。这个模型包括了前面提到的所有部分，可以完整地模拟双向DC/DC全钒液流蓄电池的充放电过程。

总的来说，这个仿真模型非常强大，通过双闭环控制，我们可以精确地控制电池的充放电电流和电压。无论是充电还是放电，都可以通过调整参考电流和电压来实现。希望这篇文章能对你有所帮助，如果有任何问题，欢迎留言讨论！
