我正在做一个 Codex 驱动的 AI 仿真自动化开源项目

以前做 CAE 仿真，流程往往是：建模、划分网格、设置材料、边界条件、提交求解、看结果、写报告。每一步都需要大量重复操作，也很考验工程经验。

我现在想做一件事：让 Codex 不只是“回答仿真问题”，而是能真正接入本地求解器和工程软件，参与完整的 AI CAE 自动化流程。

这个项目会围绕：

• Abaqus 自动建模与求解
• Ansys / Fluent 仿真流程
• COMSOL 多物理场建模
• PCschematic 电气 CAD 自动化
• MCP 工具箱
• Codex Skills
• Prompt 工程模板
• 仿真日志、证据链、报告生成

核心目标不是“编故事式仿真”，而是让 AI 在本机真实环境中工作：检查软件路径、调用脚本、生成工程文件、保存日志、记录失败原因，并尽量让每一步都可追溯、可复现、可验证。

我希望这个仓库未来能成为一个面向工程师、学生和科研人员的 AI 仿真自动化工具箱：下载后配置本地软件路径，就可以让 Codex 辅助完成建模、求解、后处理和报告整理。

项目地址：
S2mon123/AI_CAE_Automation

或Github网址

https://github.com/S2mon123/AI_CAE_Automation

这不是一个简单的 Prompt 收藏夹，而是一次把 AI Agent、CAE 求解器、MCP、工程自动化连接起来的尝试。

目前在我的开源项目下已经实现了一些简单仿真案例，效果也还算不错，这里展现一下效果图：

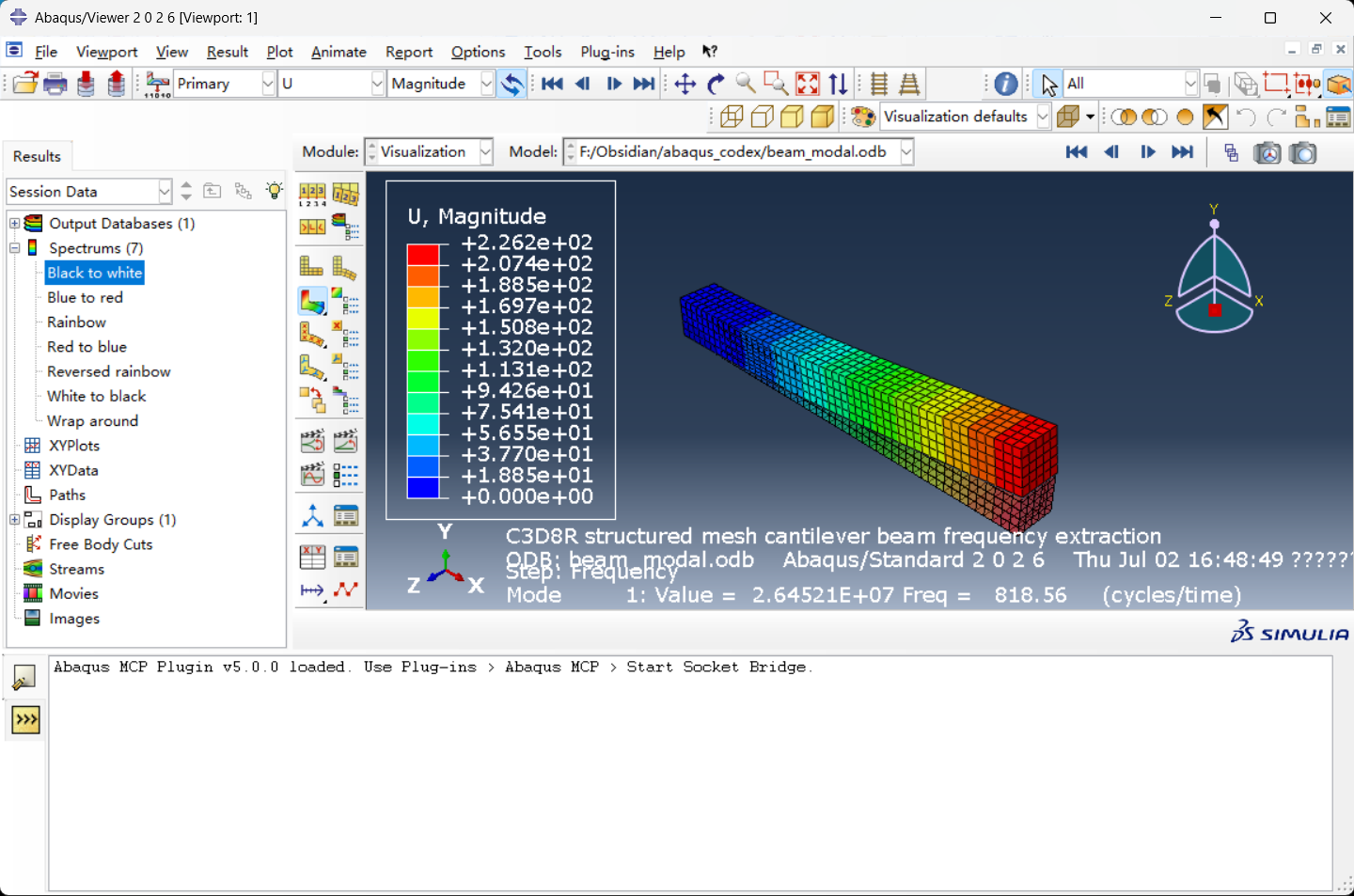

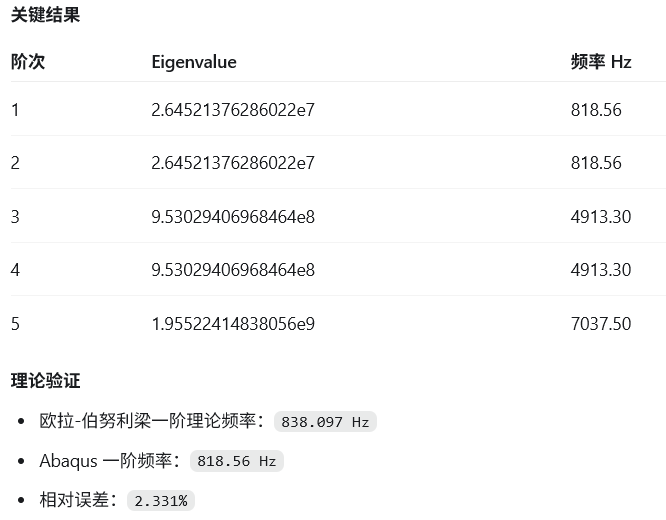

一、一种简单悬臂梁的固有频率模态分析

这种简单的悬臂梁结构虽然简单，但是其误差和结构的快速产出，以及解放仿真工程师的重复双手劳动也是十分而且百分重要的，这次仿真全程的结构产出一共也只花了6分钟。

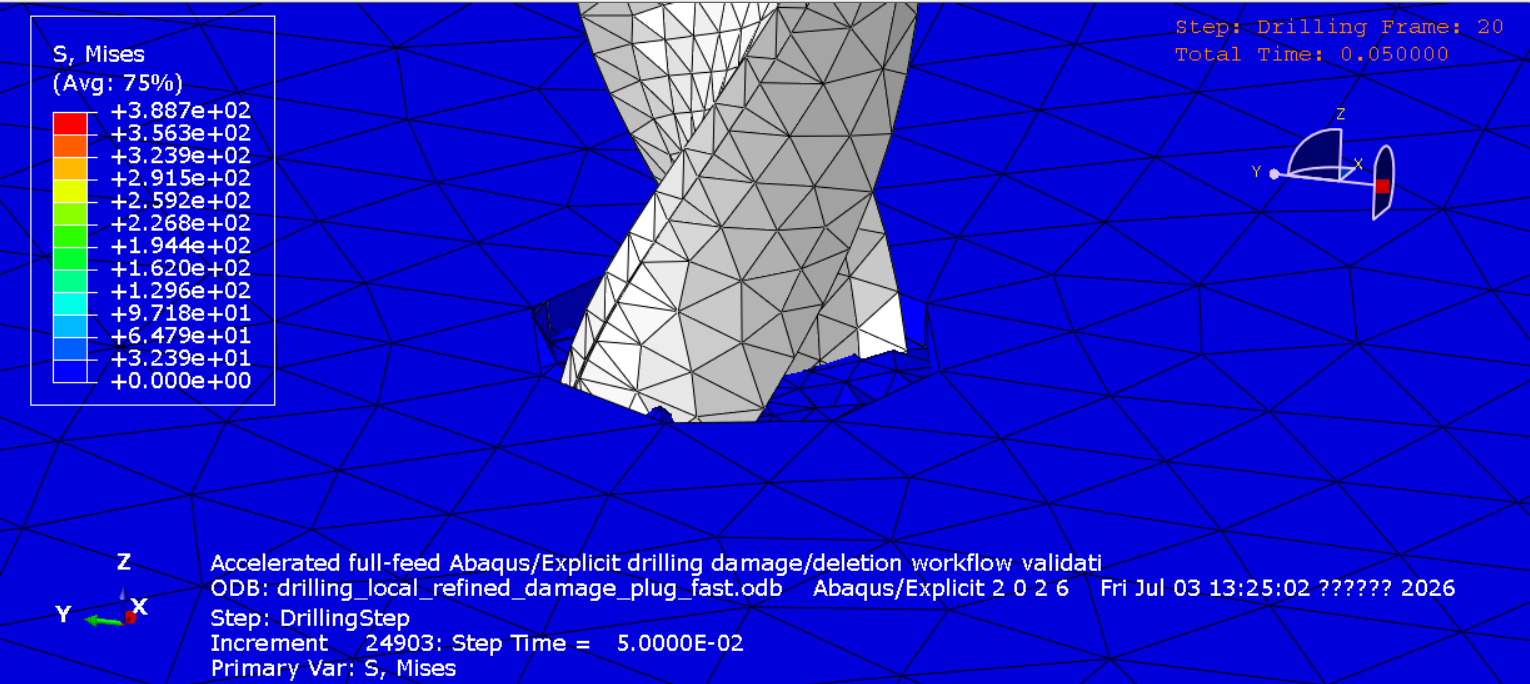

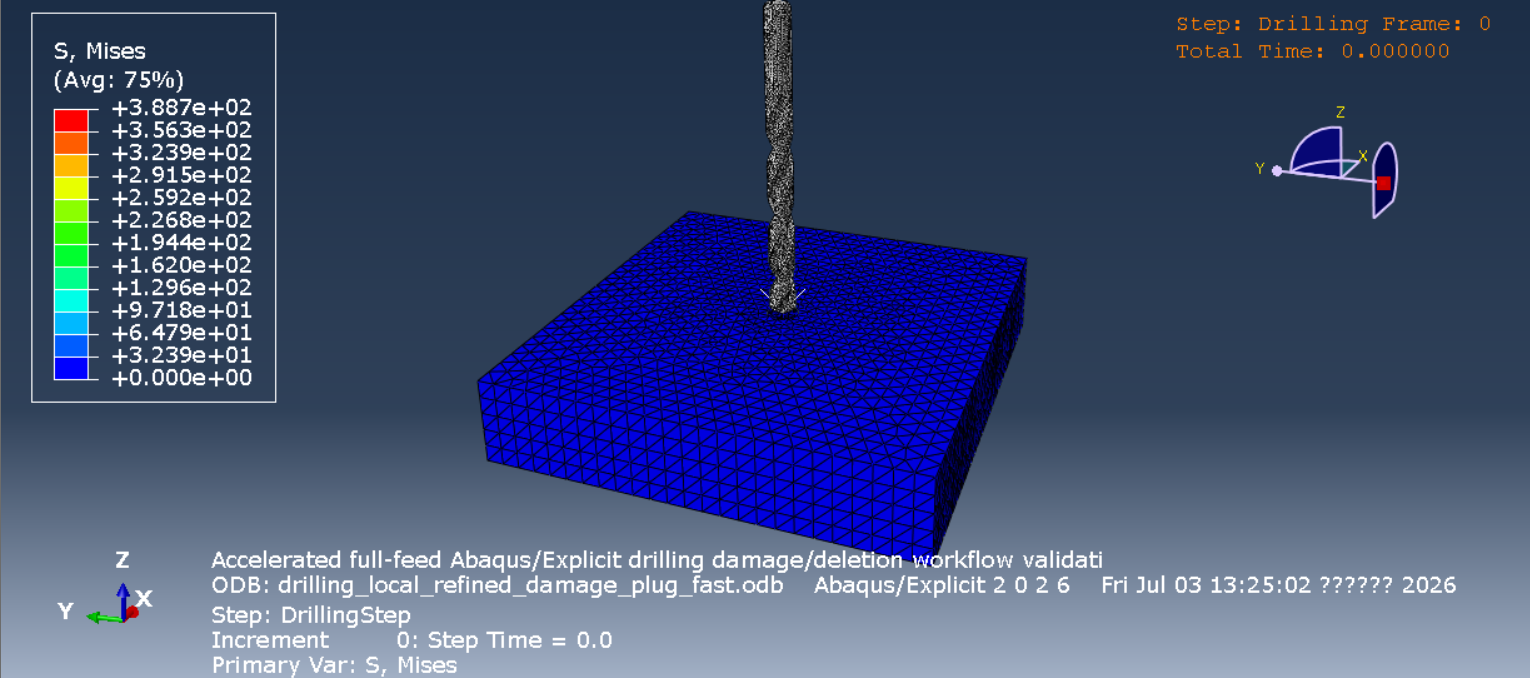

二、一种麻花钻钻削金属板材受力情况分析

这一部分产出的图片多一点，但是为了节约篇幅，就把重点的一些仿真结果图片摆上来了。原本有这些仿真的效果图👇

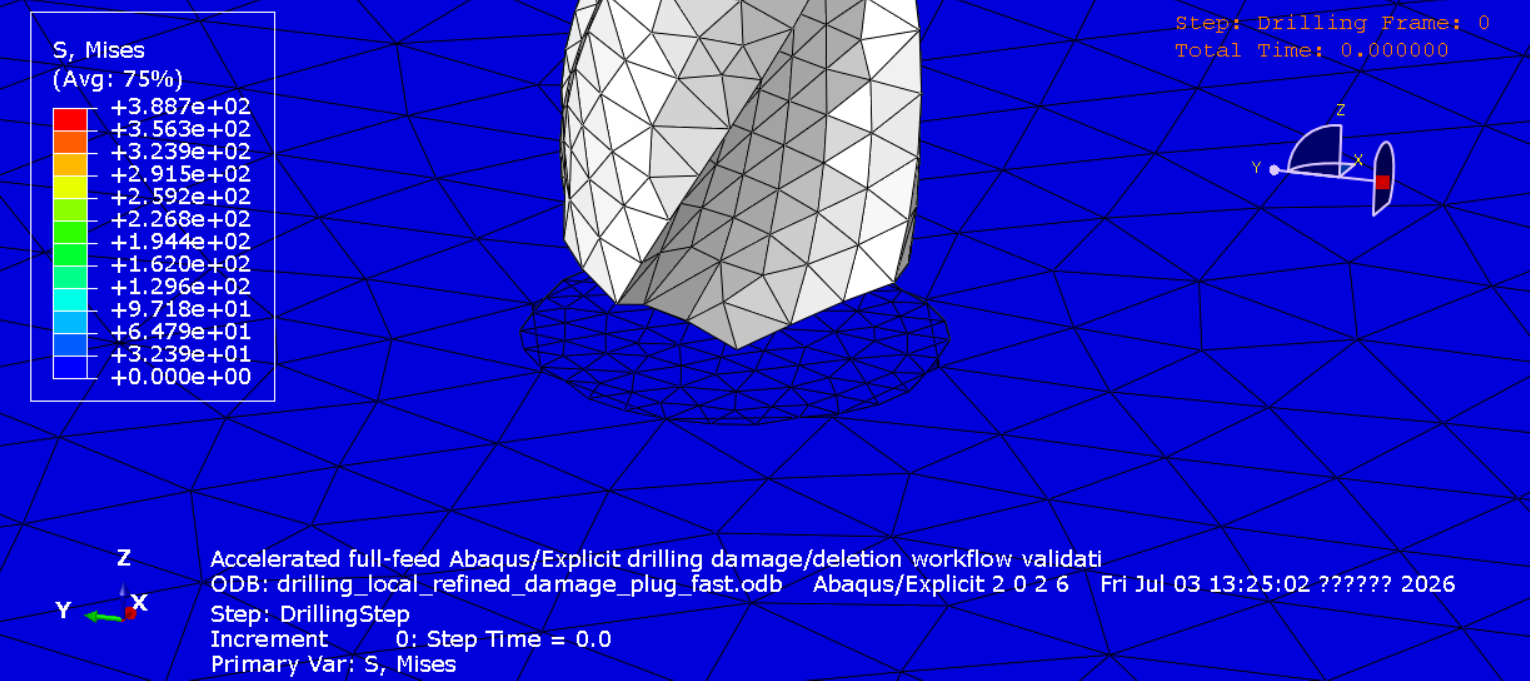

• 最终钻孔截面/半模型观察图

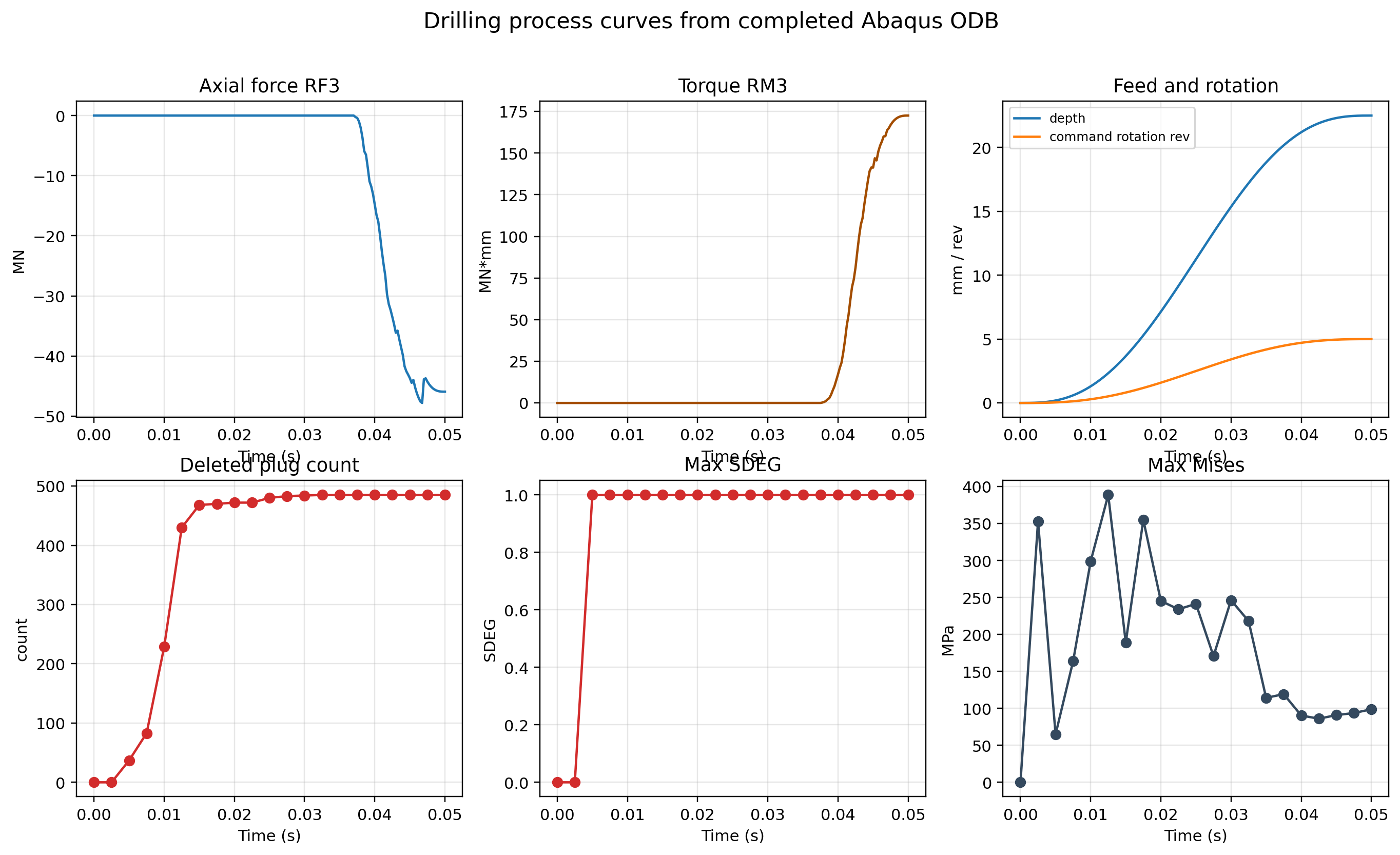

• 钻头参考点受力曲线：轴向力 RF3、扭矩 RM3
• 钻削相关过程曲线：进给深度、命令累计转角、删除单元数量、最大 SDEG、最大 PEEQ、最大 Mises、全局能量、动能/内能比、功率代理曲线

当然，在效果方面还有许多需要优化的地方，目前只做了这一部分，读者可以按照自己的需求进行进一步的细节优化😊

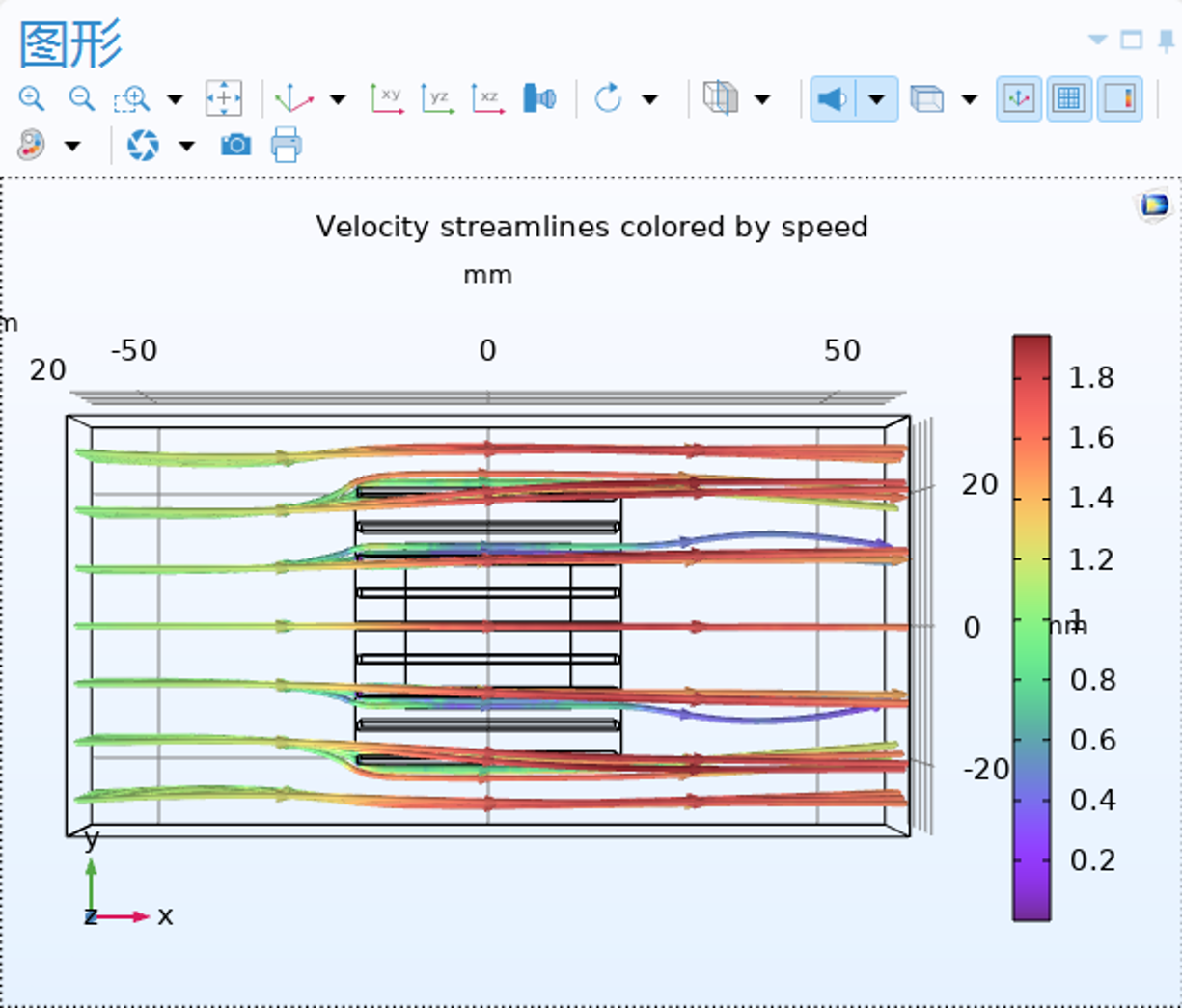

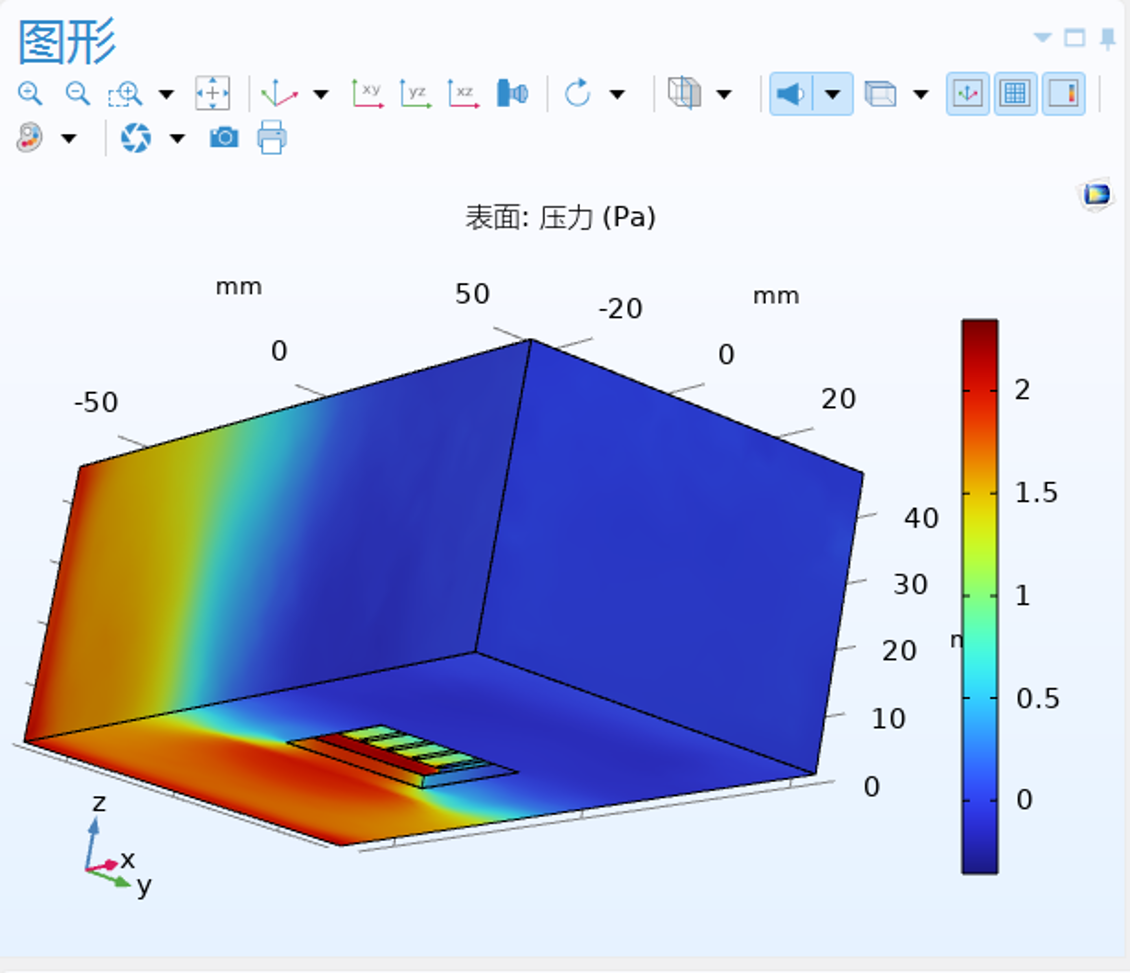

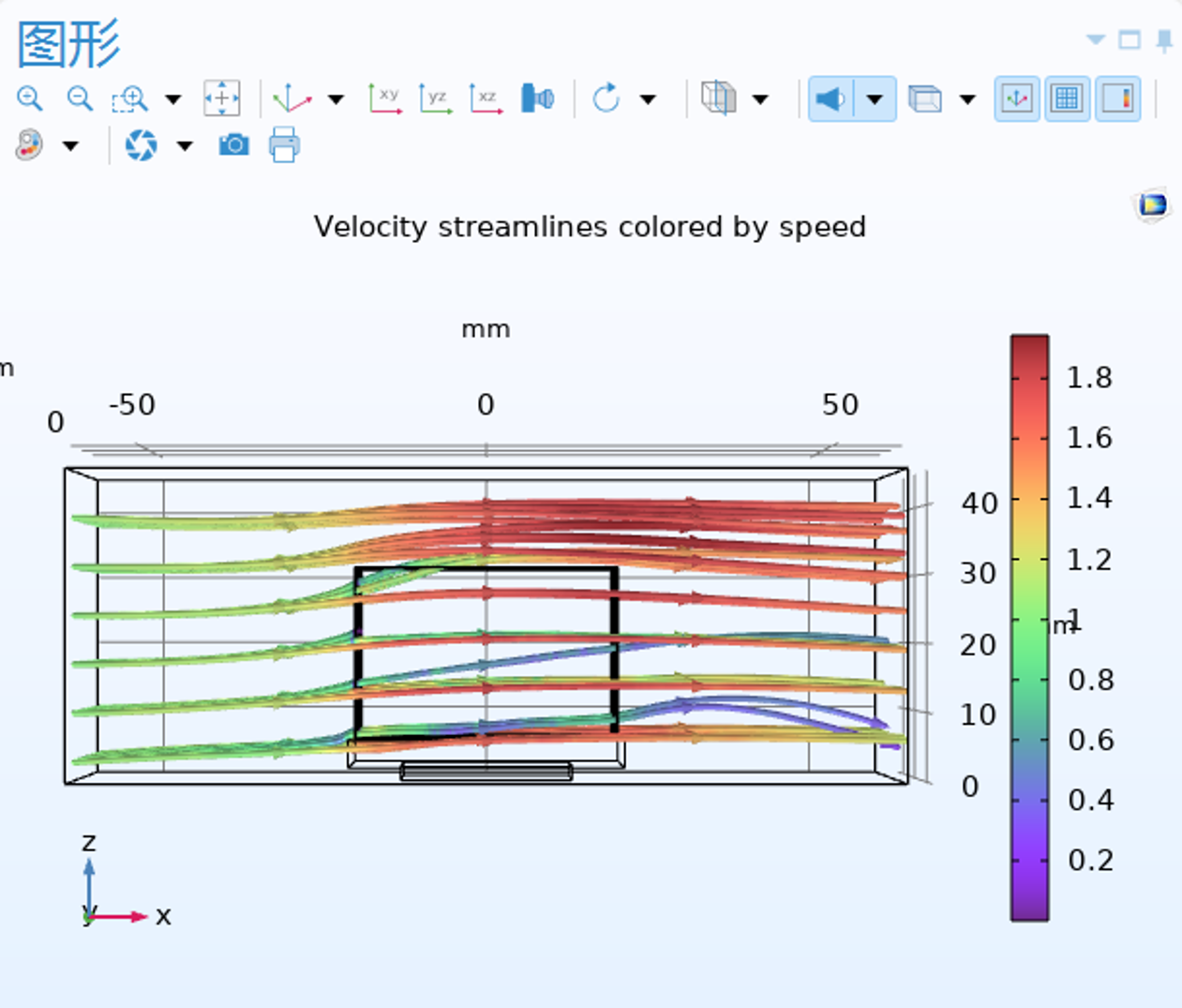

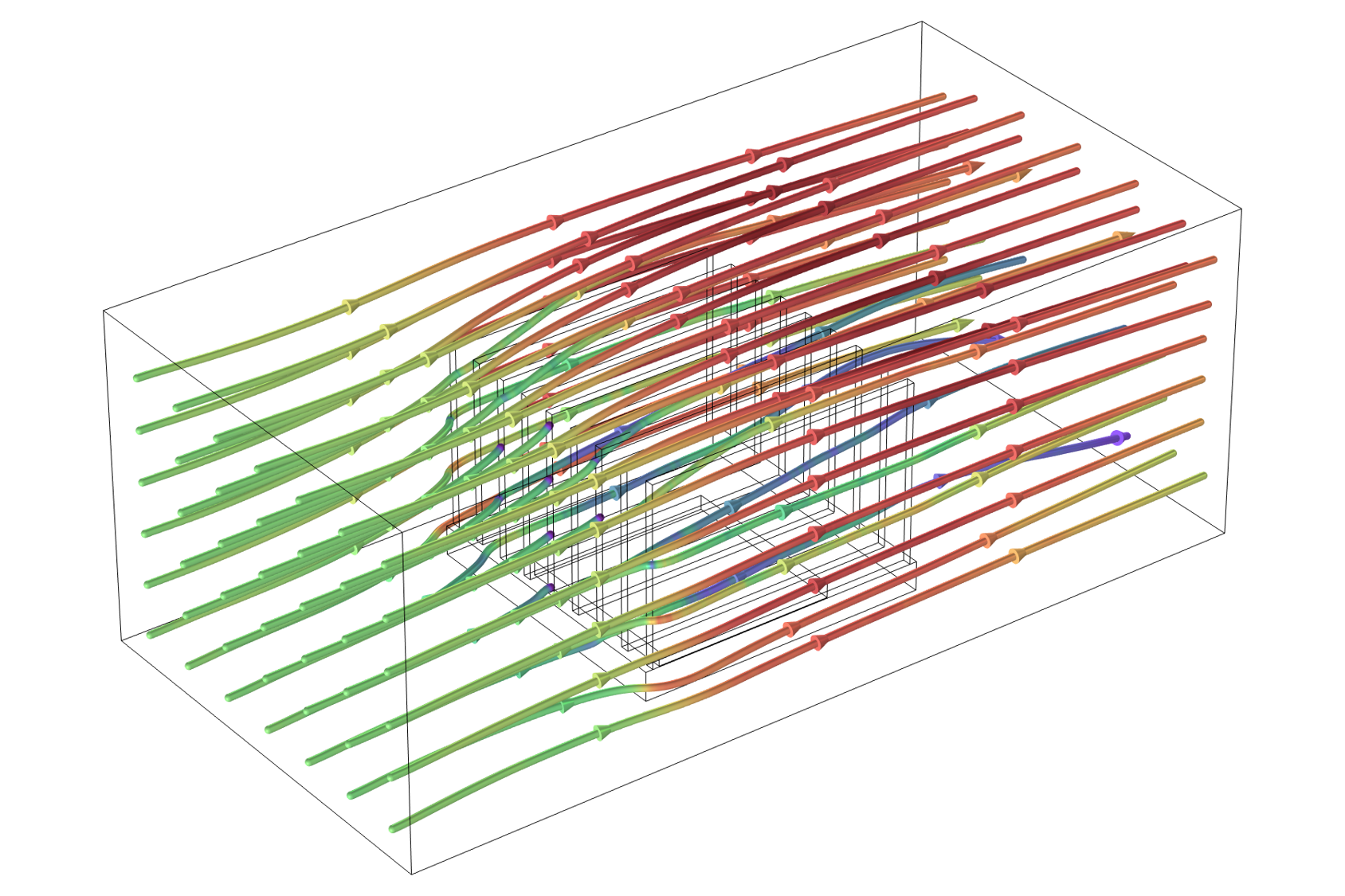

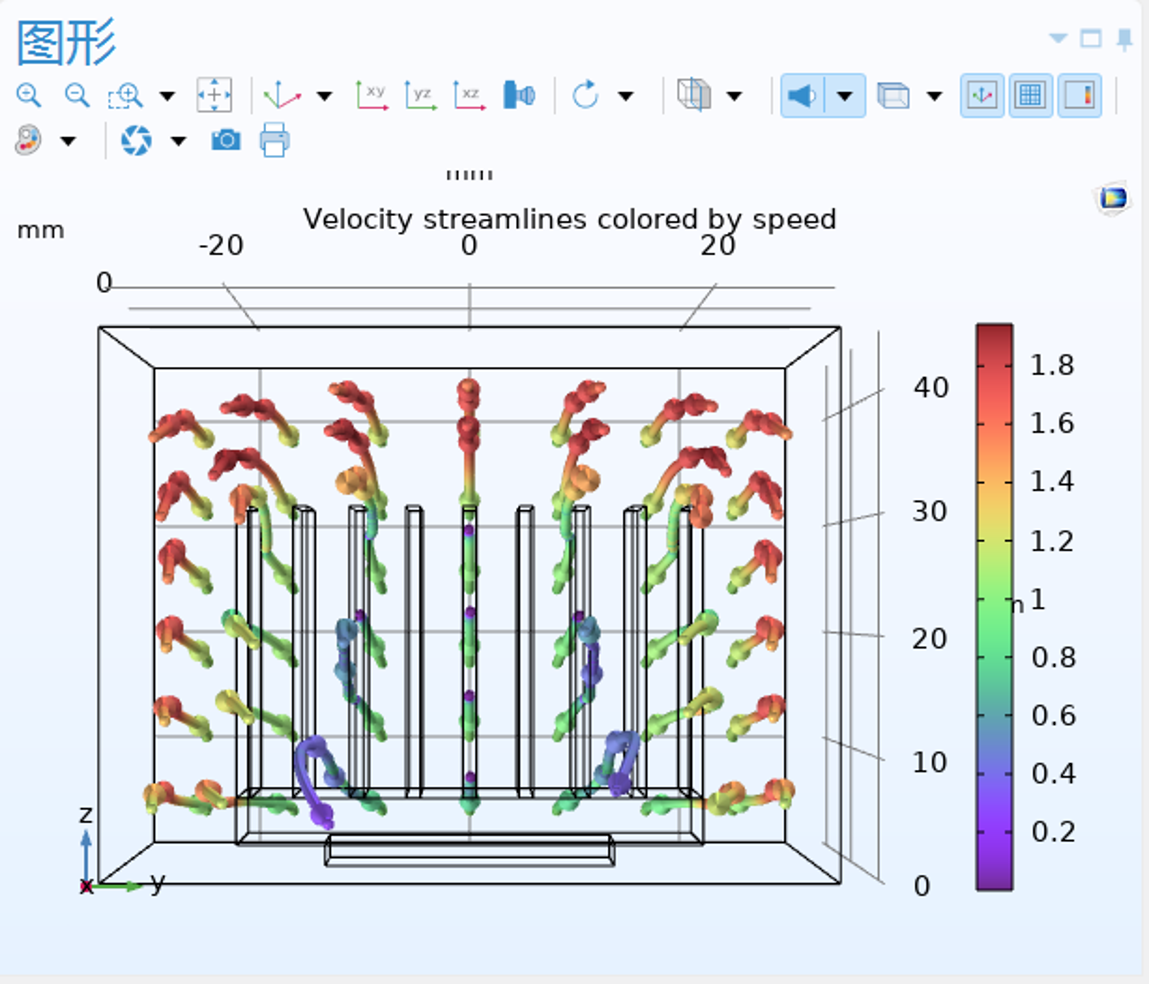

三、COMSOL的散热流线与压力分布情况

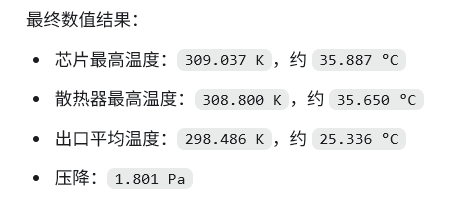

​铝基散热片对硅基芯片的室温风流散热效果实现，目前应该是在芯片半导体行业仿真比较多的。那么在COMSOL软件里设置多物理场，这个就很容易实现了。作者之前做过有关电流体高压离子风干燥的COMSOL仿真，对这个还是很清楚的：

各位读者可以看到，对于COMSOL的仿真结果还是比较漂亮的，大家也可以自行尝试，我用的是COMSOL6.3版本。如果有更高版本的也可以用上实现这样的效果，具体的Prompt实现大家请前往我的Github项目下载查看学习。

四、三相异步电机的电气图纸绘制

很多读者应该不知道PCschematic这个软件，这是我目前在做的项目里用到的电气图绘制软件，像绘制一些继电器电路，电机和PLC等等，都可以通过这个软件进行绘制，这个部分就看大家的项目或者专业方向了，我目前涉及到一部分这个，所以也统计在这里了。

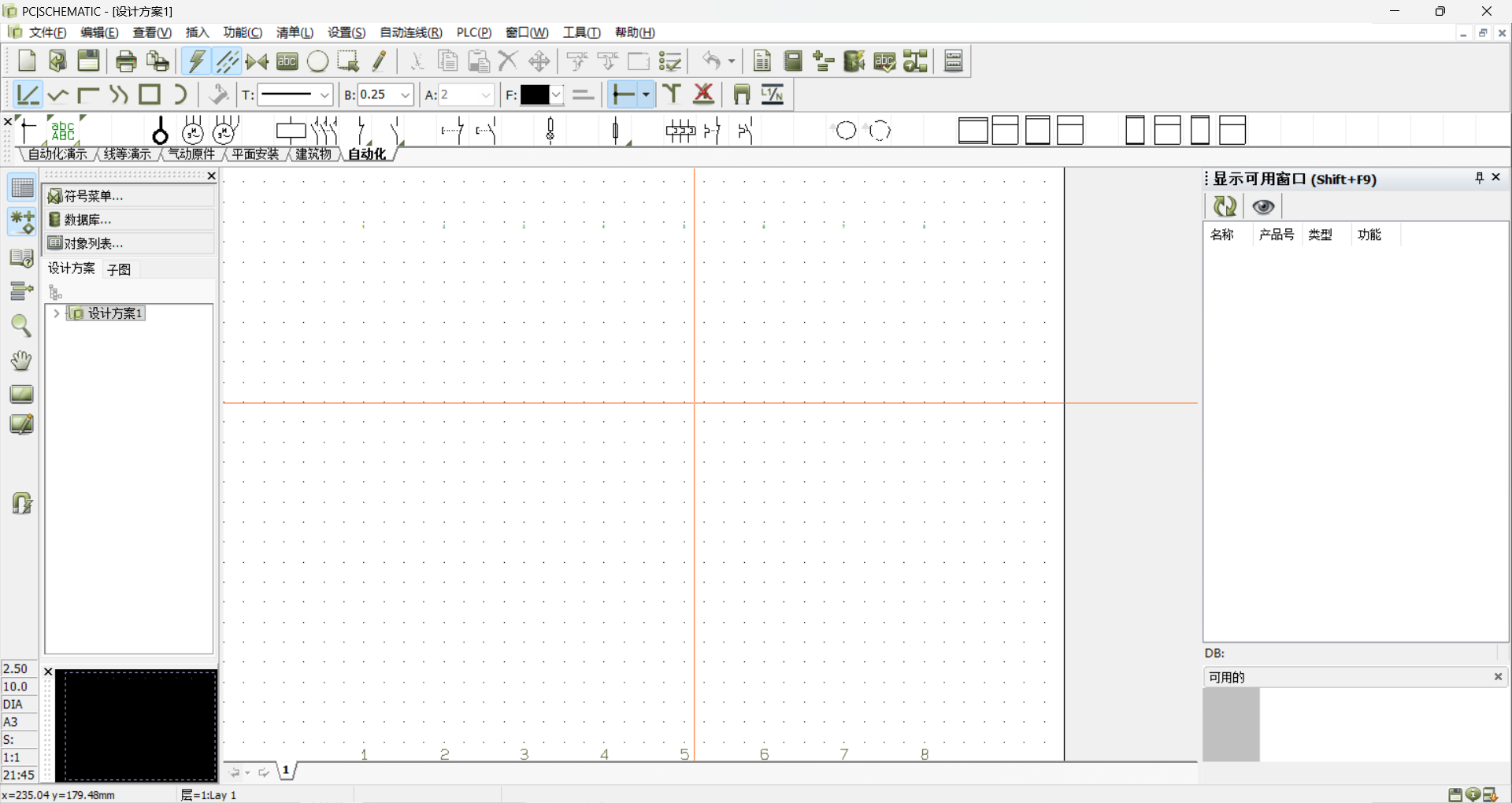

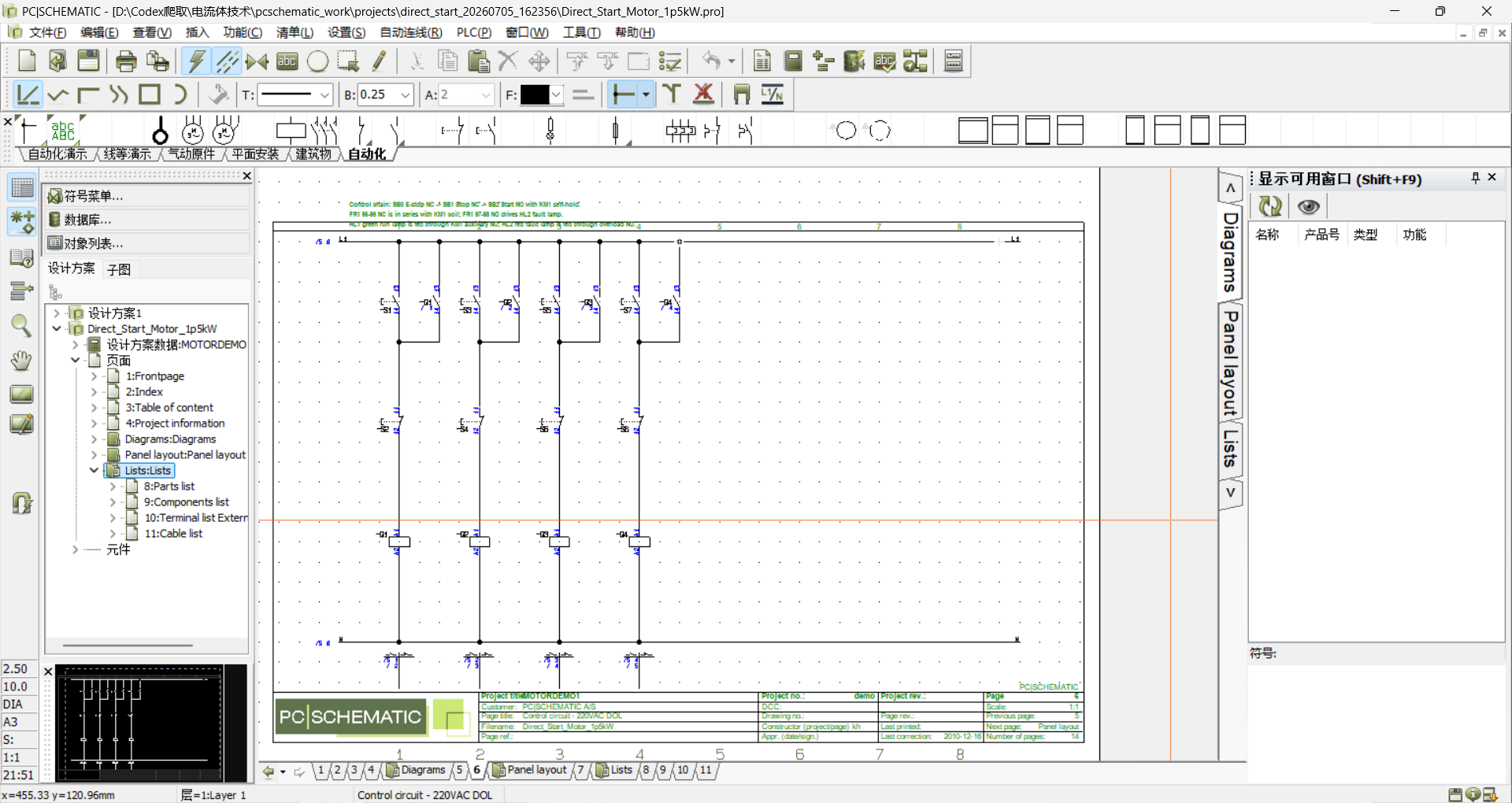

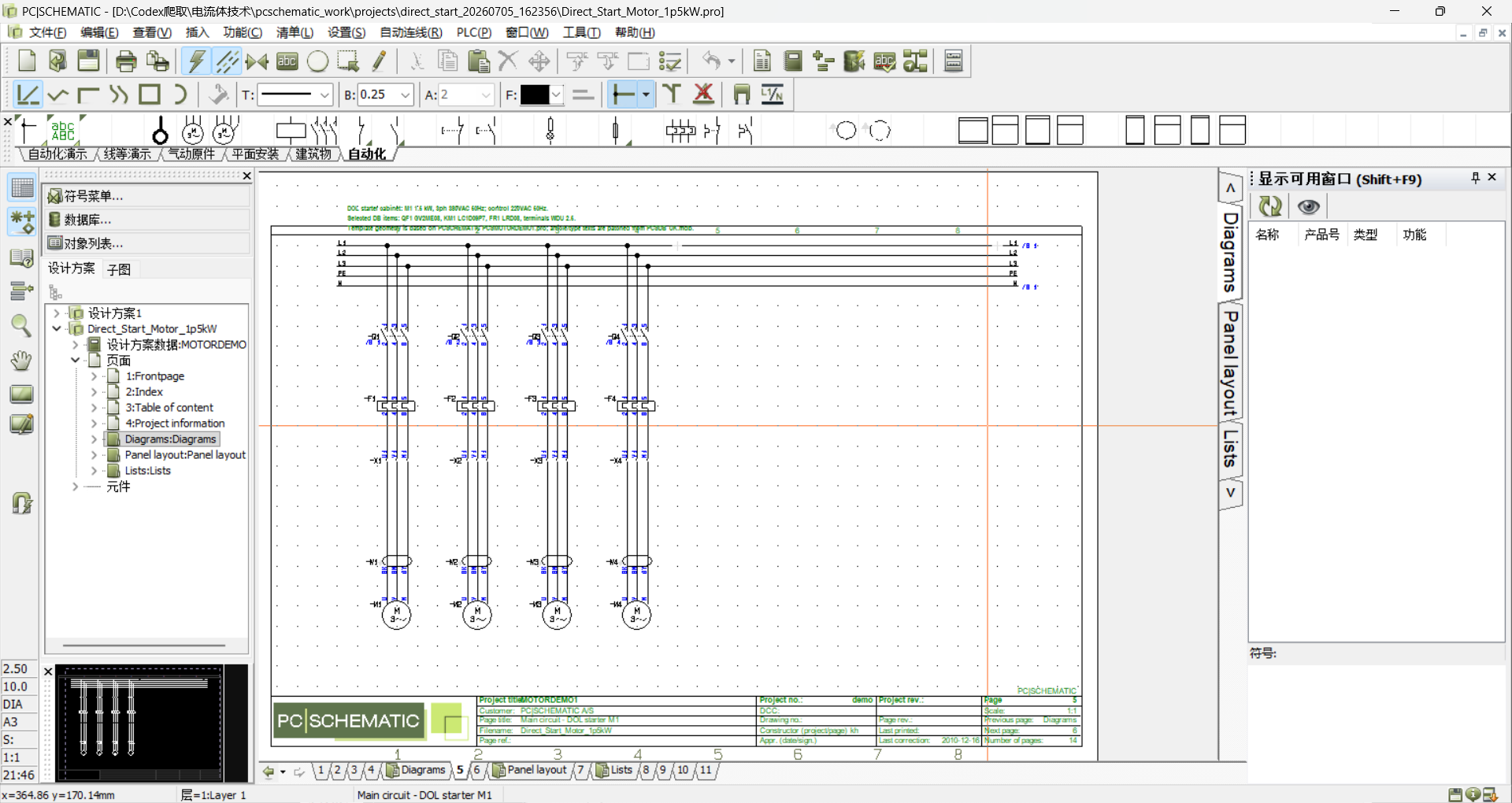

这是PCschematic的操作界面：

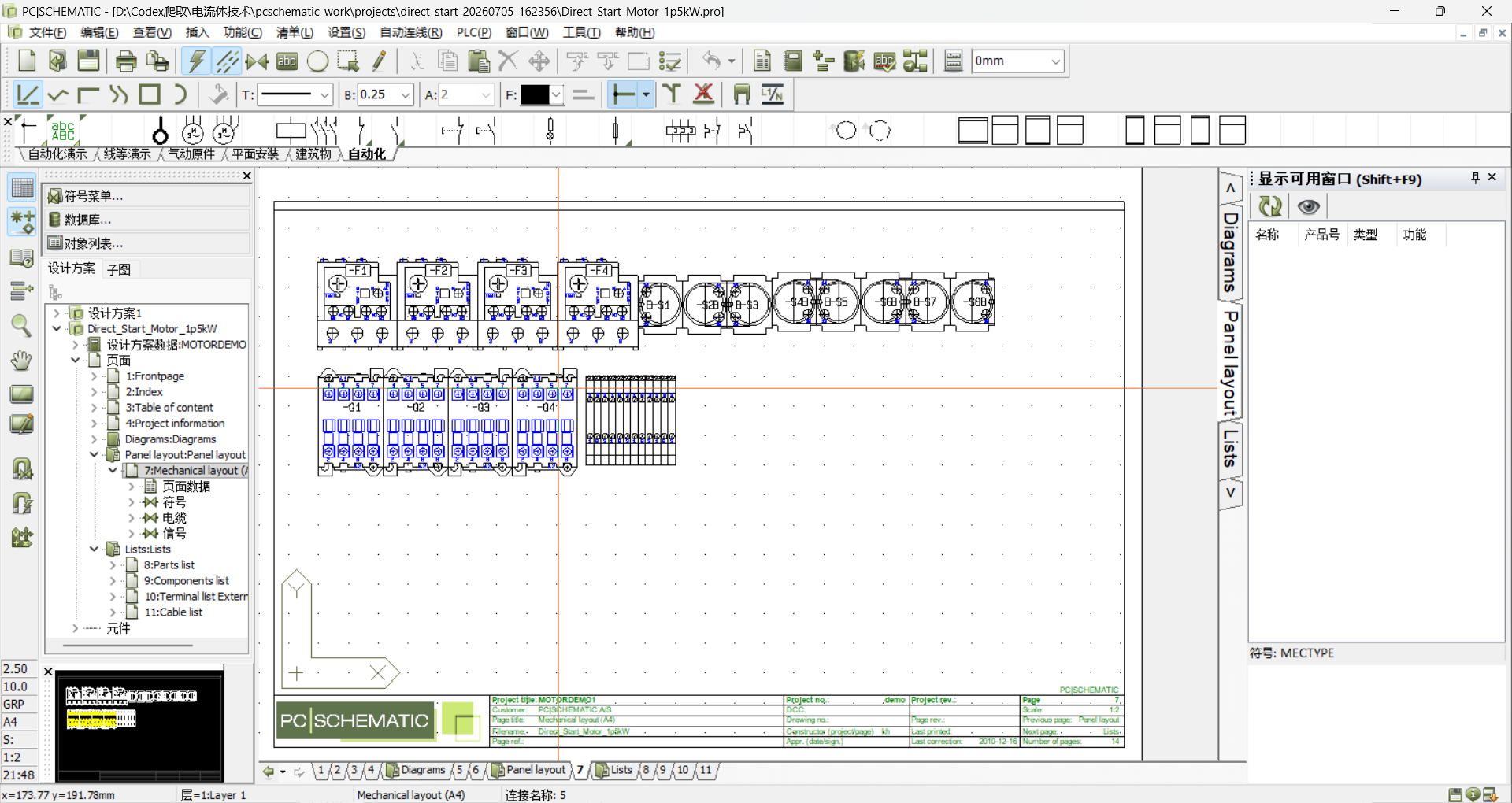

通过输入我的开源项目的提示词下，实现的绘制结果图如下图所示，左侧是页面树，包括封面、目录这些都可以看到，AI的电气设计还是很规范的👍。

效果图来看还算可以，但是电气图的设计和仿真软件不一样，它不能只通过提出需求结果就能达到想要的效果，具体的设计还是得需要专业的逻辑和设计的知识体系，这也是为什么目前有关结构设计、电气电路设计的岗位难以被AI快速取代的原因之一。

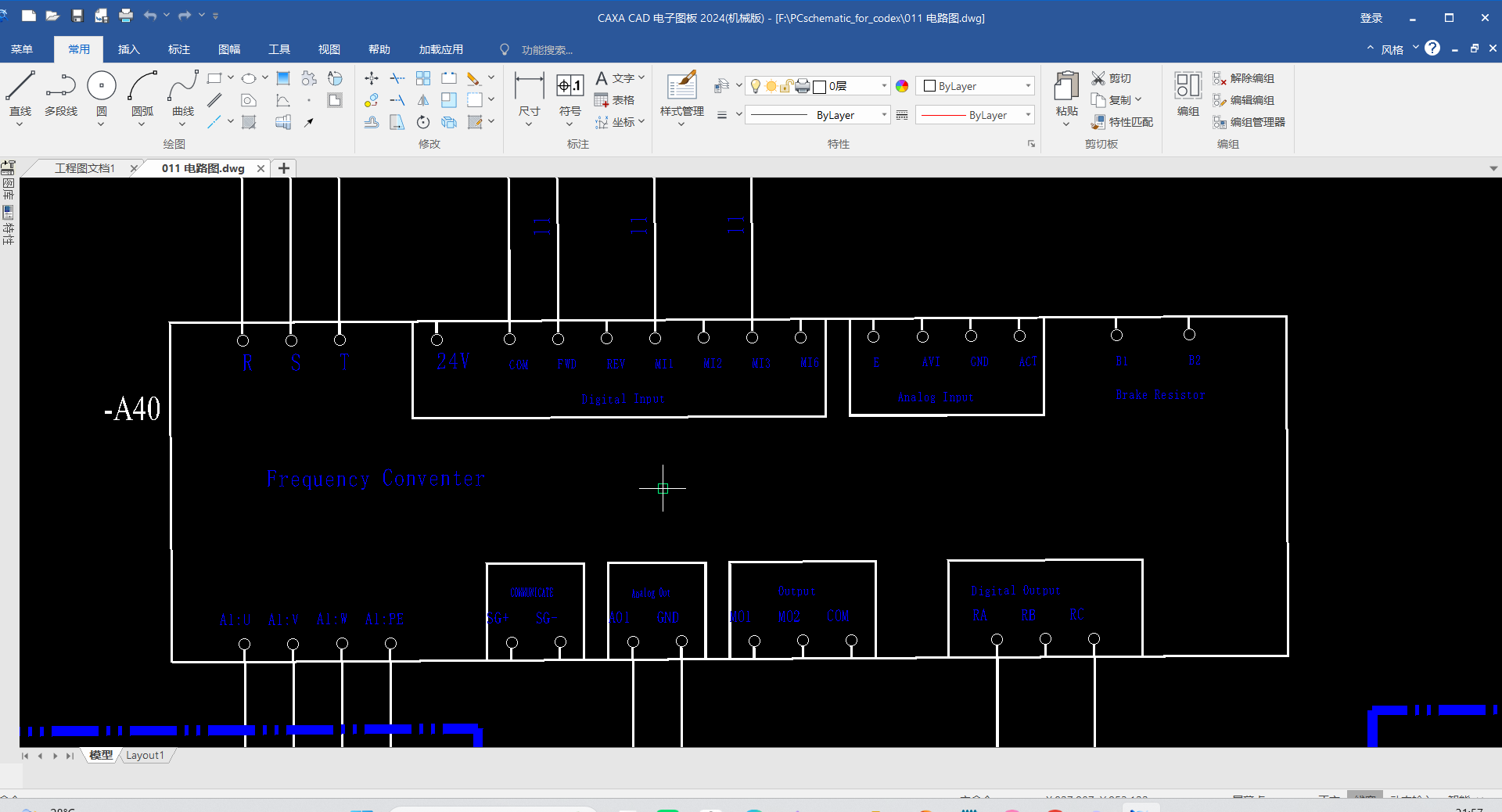

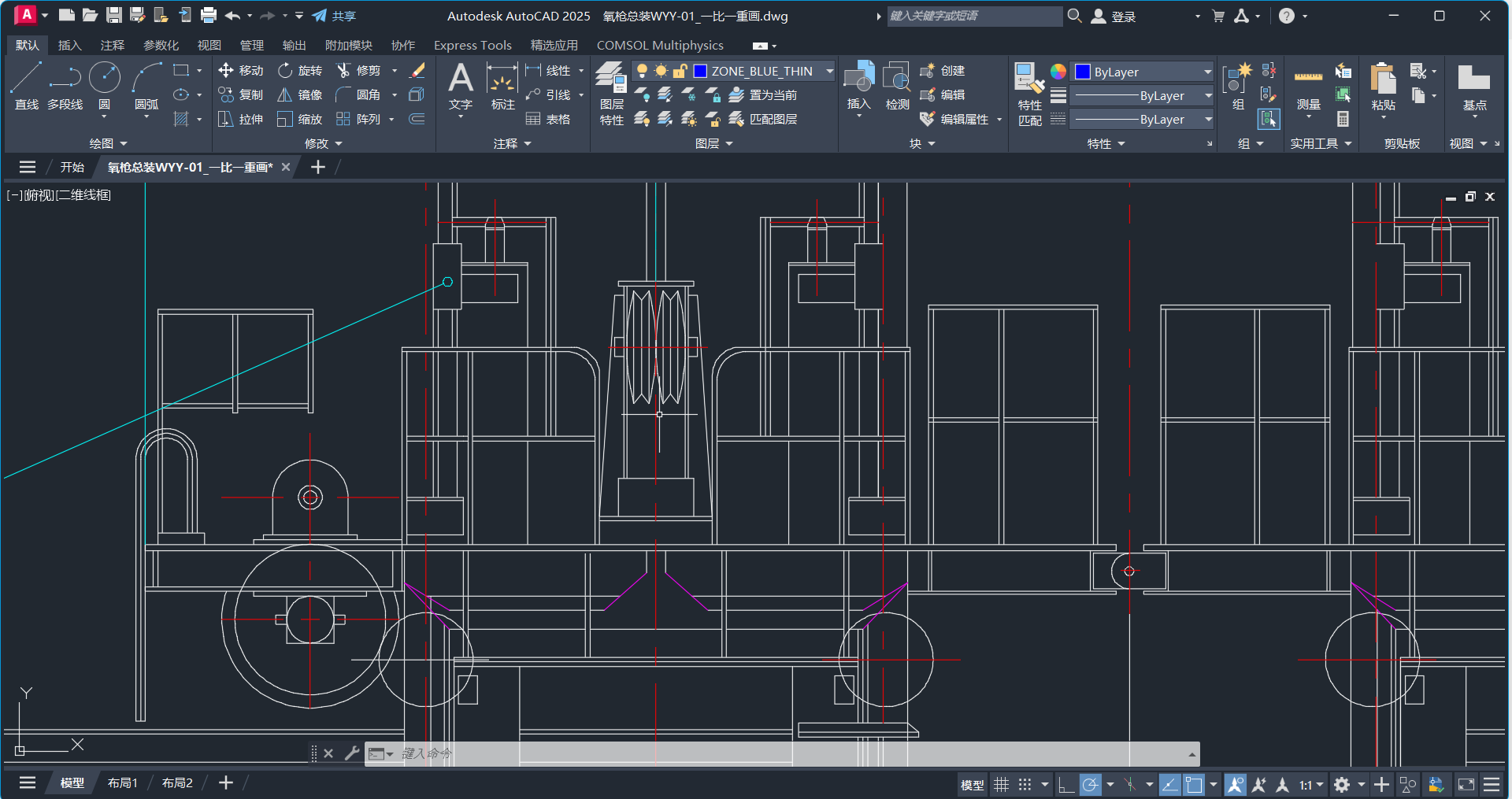

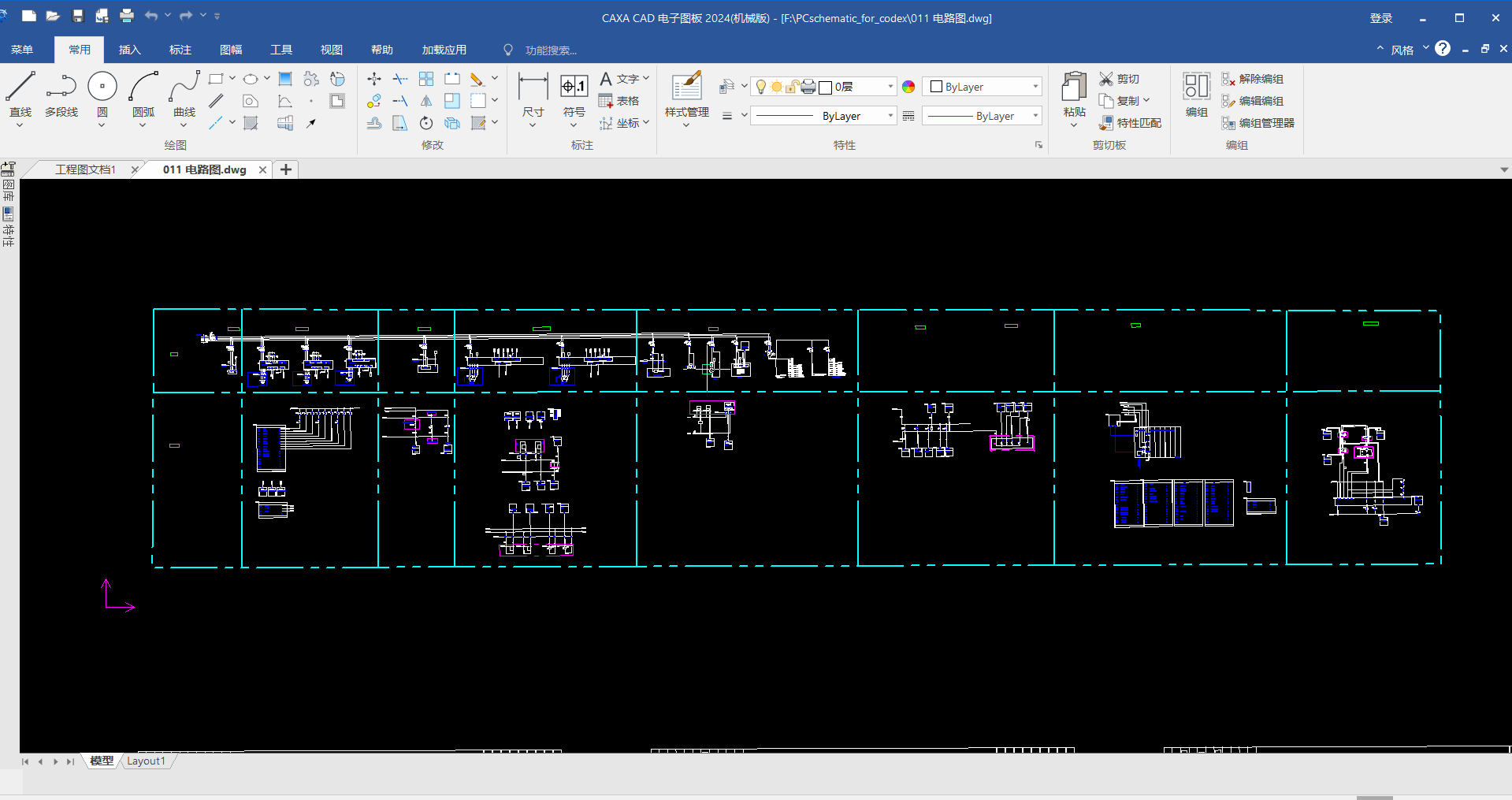

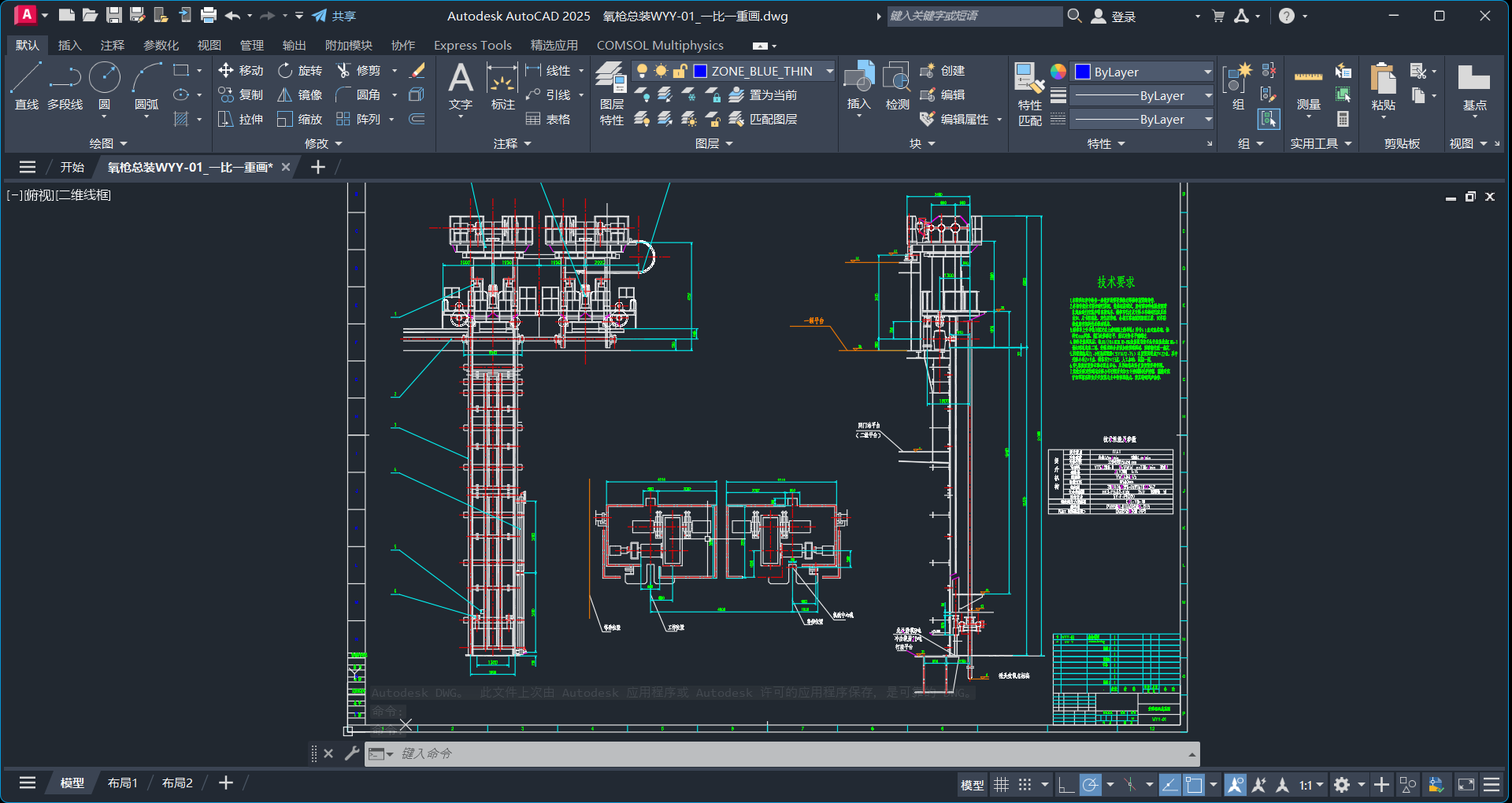

目前，博主还实现了像Solidworks三维模型建立、EDA绘制最小系统板PCB图、CAD二维图绘制、CAXA电路图绘制的需求，但是基于文章篇幅，在这里就不一一赘述了，目前还有许多地方还需要完善，将会在未来逐步推送给大家，这里只放出部分效果图给大家。

如果你也关注 AI CAE或者AI CAD方向，喜欢自动化建模仿真、工程智能体，以及对机械电气嵌入式等方面感兴趣的朋友们和同学们，欢迎大家与博主一起交流学习、浏览下载我的Github项目进行测试、并逐步完善。如果喜欢的话别忘了点个⭐哦~
