【嵌入式 C 学习】Day27：中断、ISR、volatile 与事件驱动

一、前言

前面的学习中，我已经完成了：

GPIO
UART
Ring Buffer
软件定时器
按键消抖
CAN
ADC
SPI
I²C

这些模块大多由主程序主动调用。

但在真实嵌入式系统中，很多事件并不是按照主程序预定顺序发生的，例如：

按键突然被按下
UART 突然收到一个字节
ADC 转换突然完成
定时器到期
CAN 收到数据帧
DMA 数据搬运完成

如果 CPU 一直主动检查每个外设，不仅浪费处理时间，事件响应也可能不及时。

因此，从 Day27 开始学习嵌入式系统中非常重要的一种机制：

中断
Interrupt

本次使用纯 C 模拟：

中断请求 IRQ
中断使能
中断禁止
中断挂起 pending
中断服务函数 ISR
软件事件
主循环事件处理
volatile 共享变量
按键中断
UART 接收中断
多个中断同时发生

二、什么是轮询

轮询是 CPU 不断主动检查外设状态。

例如：

while(1)
{
    if(button_is_pressed())
    {
        process_button();
    }

    if(uart_has_data())
    {
        process_uart();
    }

    if(adc_is_finished())
    {
        process_adc();
    }
}

CPU 会不断询问：

按键按下了吗？
UART 有数据了吗？
ADC 转换完成了吗？

即使当前没有任何事件，CPU 仍然会重复检查。

三、轮询的优缺点

轮询的优点：

程序结构简单
代码执行过程直观
容易调试
适合小型系统

轮询的缺点：

浪费 CPU 时间
事件响应可能不及时
外设越多，主循环越复杂
阻塞操作可能导致其他事件漏处理
不适合高速或突发数据
功耗可能更高

例如主循环中存在：

delay_ms(1000);

在这 1 秒中，CPU 可能无法及时检查 UART、按键或 ADC 状态。

四、什么是中断

中断是外设在事件发生时主动通知 CPU。

基本过程：

CPU 正在执行主程序
        ↓
外设事件发生
        ↓
外设产生中断请求
        ↓
CPU 暂停当前程序
        ↓
执行中断服务函数
        ↓
中断处理结束
        ↓
继续执行原来的程序

可以把中断理解为：

CPU 正在工作
外设突然敲门
CPU 暂停当前工作
快速处理紧急事件
然后返回原位置继续执行

五、什么是 IRQ

IRQ 全称：

Interrupt Request

中文通常称为：

中断请求

例如按键边沿发生后，可以产生：

BUTTON IRQ

UART 收到数据后，可以产生：

UART RX IRQ

本次模拟按键请求：

interrupt_request(
    &controller,
    INTERRUPT_SOURCE_BUTTON);

该函数执行：

设置 BUTTON pending
IRQ 请求计数加 1

但它不会直接执行 ISR。

六、什么是 ISR

ISR 全称：

Interrupt Service Routine

中文称为：

中断服务函数

本次定义两个 ISR：

void interrupt_button_isr(
    InterruptController *controller);

void interrupt_uart_rx_isr(
    InterruptController *controller);

真实单片机中可能写成：

void USART0_IRQHandler(void)
{
    /* 读取 UART 数据 */
    /* 清除 UART 中断标志 */
}

七、ISR 应该完成什么

ISR 应当尽量短，只做必要工作：

确认中断源
读取关键数据
清除中断标志
记录软件事件
更新必要计数
立即退出

例如 UART 接收 ISR：

读取 UART 数据寄存器
保存接收字节
清除 UART pending
设置 UART 软件事件
退出 ISR

八、ISR 中不应该做什么

不建议在 ISR 中执行：

长时间延时
复杂命令解析
大量 printf
文件操作
Flash 擦写
复杂浮点计算
阻塞式通信
长时间循环等待

错误示例：

void uart_rx_isr(void)
{
    delay_ms(1000);

    parse_command();

    save_to_flash();

    printf("Long ISR processing\n");
}

可能造成：

其他中断响应延迟
主循环长时间停止
UART 数据丢失
系统实时性下降
中断嵌套问题变复杂

九、正确的 ISR 设计思路

ISR 只记录事件：

void uart_rx_isr(void)
{
    received_byte =
        uart_data_register;

    uart_event_pending = 1U;
}

主循环完成业务处理：

if(uart_event_pending != 0U)
{
    uart_event_pending = 0U;

    process_uart_byte(
        received_byte);
}

核心原则：

ISR 负责快速响应
主循环负责完整处理

十、Day27 模拟的中断源

本次定义两个中断源：

#define INTERRUPT_SOURCE_BUTTON  \
    (1UL << 0)

#define INTERRUPT_SOURCE_UART_RX \
    (1UL << 1)

对应二进制：

BUTTON  = 0000 0001
UART_RX = 0000 0010

两个中断同时存在时：

0000 0001
OR
0000 0010
-----------
0000 0011

因此：

INTERRUPT_SOURCE_ALL = 0x03

十一、为什么使用位标志

位标志可以用一个整数保存多个状态。

使能按键中断：

controller->enabled_flags |=
    INTERRUPT_SOURCE_BUTTON;

再使能 UART 中断：

controller->enabled_flags |=
    INTERRUPT_SOURCE_UART_RX;

最终：

enabled_flags = 0x03

表示：

按键中断已使能
UART 接收中断已使能

十二、按位或设置标志

设置中断使能位：

flags |= source;

例如：

原 flags = 0000 0001
source   = 0000 0010

按位或后：

0000 0011

其他已经设置的位不会被清除。

十三、按位与检查标志

检查 UART 中断是否使能：

if((controller->enabled_flags &
    INTERRUPT_SOURCE_UART_RX) != 0U)
{
    /* UART RX 中断已使能 */
}

如果结果不为 0，说明该位已经设置。

十四、按位取反清除标志

禁止按键中断：

controller->enabled_flags &=
    ~INTERRUPT_SOURCE_BUTTON;

假设：

enabled_flags = 0000 0011
BUTTON        = 0000 0001
~BUTTON       = 1111 1110

执行按位与：

0000 0011
AND
1111 1110
-----------
0000 0010

最终只保留 UART 中断。

十五、中断控制器结构体

本次中断控制器定义：

typedef struct
{
    volatile uint32_t enabled_flags;
    volatile uint32_t pending_flags;
    volatile uint32_t event_flags;

    volatile uint8_t uart_rx_data_register;
    volatile uint8_t uart_rx_event_data;

    volatile uint32_t irq_request_count;
    volatile uint32_t handled_irq_count;
    volatile uint32_t button_isr_count;
    volatile uint32_t uart_rx_isr_count;
} InterruptController;

十六、enabled、pending 和 event 的区别

这三个状态是 Day27 最重要的内容。

enabled

表示：

CPU 是否允许响应该中断

pending

表示：

硬件事件已经发生
当前正在等待 ISR 处理

event

表示：

ISR 已经快速处理完毕
主循环还有业务需要处理

完整关系：

外设事件
    ↓
pending = 1
    ↓
检查 enabled
    ↓
进入 ISR
    ↓
pending = 0
event = 1
    ↓
主循环处理
    ↓
event = 0

十七、中断事件的完整生命周期

以按键中断为例。

事件发生前：

pending = 0
event = 0

按键事件发生：

pending = 1
event = 0

ISR 执行完成：

pending = 0
event = 1

主循环处理完成：

pending = 0
event = 0

因此：

pending 由外设产生，由 ISR 清除
event 由 ISR 产生，由主循环清除

十八、中断使能

使能按键中断：

interrupt_enable(
    &controller,
    INTERRUPT_SOURCE_BUTTON);

使能 UART 中断：

interrupt_enable(
    &controller,
    INTERRUPT_SOURCE_UART_RX);

最终：

enabled_flags = 0x00000003

十九、中断禁止

禁止按键中断：

interrupt_disable(
    &controller,
    INTERRUPT_SOURCE_BUTTON);

需要注意：

禁止中断不会自动清除 pending

也就是说：

中断可以被禁止
外设事件仍然可以发生
pending 仍然可能被设置
但 ISR 不会执行

二十、未使能中断时发生了什么

初始化后：

BUTTON enabled = 0

产生按键请求：

interrupt_request(
    &controller,
    INTERRUPT_SOURCE_BUTTON);

状态变成：

enabled = 0
pending = 1

执行调度：

interrupt_dispatch(
    &controller);

因为中断未使能，所以 ISR 不执行。

运行结果：

[DISPATCH] Handled in disabled state = 0
[CHECK] Disabled IRQ remained pending

二十一、重新使能后处理历史请求

pending 保留后，使能按键中断：

interrupt_enable(
    &controller,
    INTERRUPT_SOURCE_BUTTON);

再次调度：

interrupt_dispatch(
    &controller);

此时满足：

pending = 1
enabled = 1

所以进入按键 ISR。

运行结果：

[CHECK] Stored button IRQ entered ISR

二十二、什么是 interrupt_dispatch

在真实 MCU 中，中断控制器和 CPU 会自动选择 ISR。

Linux 普通 C 程序没有真正的 MCU 中断，因此本次使用：

interrupt_dispatch(
    &controller);

模拟 CPU 的中断调度。

简化逻辑：

if(button_pending &&
   button_enabled)
{
    interrupt_button_isr(
        controller);
}

if(uart_pending &&
   uart_enabled)
{
    interrupt_uart_rx_isr(
        controller);
}

二十三、dispatch 返回值

interrupt_dispatch() 返回本次实际执行的 ISR 数量。

没有中断可处理：

返回 0

处理一个中断：

返回 1

同时处理按键和 UART：

返回 2

它表示：

本次调度执行了多少个 ISR

累计处理数保存在：

handled_irq_count

二十四、按键 ISR

按键 ISR 的核心逻辑：

void interrupt_button_isr(
    InterruptController *controller)
{
    if(interrupt_is_pending(
           controller,
           INTERRUPT_SOURCE_BUTTON) == 0)
    {
        return;
    }

    interrupt_clear_pending(
        controller,
        INTERRUPT_SOURCE_BUTTON);

    controller->event_flags |=
        INTERRUPT_EVENT_BUTTON;

    controller->button_isr_count++;
    controller->handled_irq_count++;
}

它只完成：

检查 pending
清除 pending
设置软件事件
增加计数
退出 ISR

没有直接完成：

按键消抖
短按判断
长按判断
LED 控制
状态切换

这些应放在主循环。

二十五、UART 接收中断

模拟 UART 收到字符：

interrupt_uart_receive_byte(
    &controller,
    (uint8_t)'A');

首先执行：

uart_rx_data_register = 'A'
UART RX pending = 1
IRQ 请求计数加 1

调度后进入 UART ISR：

controller->uart_rx_event_data =
    controller->uart_rx_data_register;

随后：

清除 UART pending
设置 UART 软件事件
增加 UART ISR 计数

二十六、UART 数据流

完整数据流：

UART 收到字符 A
        ↓
uart_rx_data_register
        ↓
UART RX pending
        ↓
UART RX ISR
        ↓
uart_rx_event_data
        ↓
UART 软件事件
        ↓
主循环处理字符 A

运行结果：

[UART HARDWARE] Received 'A'
[CHECK] UART ISR saved byte correctly
[MAIN] Processing UART byte 'A' (0x41)

二十七、ASCII 字符

字符：

'A'

对应十六进制：

0x41

字符：

'Z'

对应十六进制：

0x5A

程序最终保存：

Last UART byte = 'Z' (0x5A)

二十八、主循环事件处理

主循环使用：

process_pending_events(
    &controller,
    &app_stats);

检查软件事件：

if(interrupt_event_is_pending(
       controller,
       INTERRUPT_EVENT_BUTTON) != 0)
{
    /* 处理按键事件 */
}

处理完成后清除事件：

interrupt_clear_event(
    controller,
    INTERRUPT_EVENT_BUTTON);

UART 事件也采用相同结构。

二十九、为什么主循环统计不需要 volatile

应用统计结构：

typedef struct
{
    uint32_t button_event_count;
    uint32_t uart_event_count;
    uint8_t last_uart_byte;
} ApplicationEventStats;

这些成员只在主循环中修改，没有被 ISR 访问。

因此当前不需要：

volatile

不是所有变量都应该加 volatile，只有确实可能在当前执行流程之外变化的对象才需要考虑。

三十、什么是 volatile

例如：

volatile uint32_t event_flags;

volatile 告诉编译器：

该变量可能在当前代码看不到的位置改变
每次访问时都应重新读取
不要假设它的值一直不变

ISR 和主循环共享的标志常见写法：

volatile uint8_t event_pending;

三十一、没有 volatile 可能出现的问题

例如：

while(uart_event_pending == 0U)
{
    /* 等待中断修改变量 */
}

如果变量没有声明为 volatile，编译器可能认为：

循环内部没有代码修改变量
变量不会变化

从而进行不合适的优化。

声明为：

volatile uint8_t uart_event_pending;

后，每次判断都需要重新读取该变量。

三十二、volatile 的局限

必须明确：

volatile 不等于线程安全
volatile 不保证原子性
volatile 不等于临界区
volatile 不等于互斥锁
volatile 不能自动解决竞争条件

它主要解决：

编译器可见性和优化问题

例如：

shared_counter++;

可能被拆成：

读取 shared_counter
加 1
写回 shared_counter

如果 ISR 在中间修改同一个变量，仍可能出现数据错误。

三十三、多个中断同时发生

测试中同时产生：

BUTTON IRQ
UART RX IRQ

pending 位：

BUTTON  = 0x01
UART_RX = 0x02

组合后：

pending_flags = 0x03

运行结果：

[STATE] Pending flags = 0x00000003
[DISPATCH] Handled interrupts = 2

说明两个中断都执行了 ISR。

三十四、两个 ISR 完成后的状态

两个 ISR 完成后：

pending_flags = 0x00
event_flags   = 0x03

其中：

bit0：按键软件事件
bit1：UART 软件事件

主循环一次处理两个事件：

[MAIN] Processed events = 2

三十五、当前调度顺序

当前软件调度器先检查：

BUTTON

再检查：

UART RX

这只是代码中的固定检查顺序。

它还不是真正的：

硬件中断优先级
抢占优先级
中断嵌套
NVIC 优先级

后续会继续学习中断优先级和临界区。

三十六、手动清除 pending

按键中断被禁止后，再产生一个请求：

BUTTON enabled = 0
BUTTON pending = 1

因为不想保留这个请求，所以程序执行：

interrupt_clear_pending(
    &controller,
    INTERRUPT_SOURCE_BUTTON);

清除后，即使重新使能按键中断，该请求也不会再被处理。

运行结果：

[IRQ] Disabled button pending cleared manually
[CHECK] Cleared IRQ was not processed later

三十七、请求次数和处理次数为什么不同

本次总共提交五次 IRQ：

1. 未使能状态下的按键请求
2. UART 收到字符 A
3. 多中断测试中的按键请求
4. 多中断测试中的 UART 字符 Z
5. 按键中断被禁止时的请求

前四次最终进入 ISR。

第五次请求被手动清除，没有进入 ISR。

所以：

IRQ requests = 5
Handled IRQs = 4

三十八、ISR 数量与软件事件数量

实际执行：

Button ISR = 2 次
UART ISR   = 2 次

主循环处理：

Button event = 2 次
UART event   = 2 次

说明：

每次成功执行 ISR
都会设置一个对应的软件事件

每个软件事件
最终都被主循环处理

三十九、同类中断请求可能合并

当前 pending 只是一个位。

连续产生三次按键请求：

interrupt_request(
    &controller,
    INTERRUPT_SOURCE_BUTTON);

interrupt_request(
    &controller,
    INTERRUPT_SOURCE_BUTTON);

interrupt_request(
    &controller,
    INTERRUPT_SOURCE_BUTTON);

结果可能是：

irq_request_count = 3
BUTTON pending = 1

调度器只能知道：

至少发生过一次按键事件

可能只执行一次 ISR。

因此：

同类多次请求可能被合并

四十、为什么 UART 不能一直使用单字节变量

当前 UART 只使用：

uart_rx_event_data

保存一个字节。

如果主循环处理前快速收到：

A
B
C

后面的字节可能覆盖前面的字节。

更合理的方案：

UART RX ISR
    ↓
每个字节写入 Ring Buffer
    ↓
主循环逐字节读取
    ↓
命令解析

后续会把 UART 中断与之前学习的 Ring Buffer 结合起来。

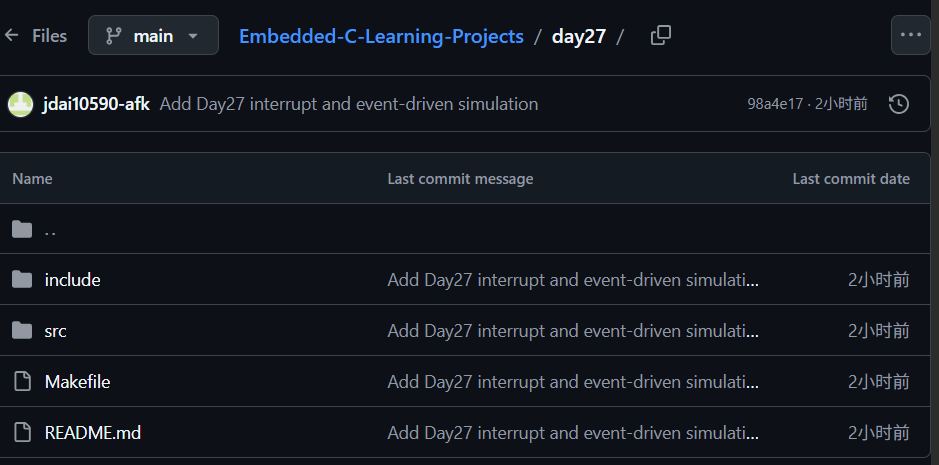

四十一、软件分层

Day27 的结构：

main.c
应用层和事件处理
        ↓
interrupt.c
中断控制、ISR 与调度
        ↓
interrupt.h
宏、结构体和接口

main.c 负责：

模拟外设事件
调用中断调度
处理软件事件
统计应用结果

interrupt.c 负责：

中断使能
中断禁止
pending 管理
ISR
软件事件标志
中断统计

四十二、实际运行结果

执行：

cd /root/Embedded_14Days/day27

make clean
make
make run

结果：

===== Day27 Interrupt and Event Test =====

----- Test 1: Initial State -----
[STATE] Enabled flags = 0x00000000
[STATE] Pending flags = 0x00000000
[STATE] Event flags   = 0x00000000
[CHECK] Initial interrupt state is correct

----- Test 2: Pending While Disabled -----
[STATE] Button enabled = NO
[IRQ] Button request generated
[STATE] Button pending = YES
[DISPATCH] Handled in disabled state = 0
[CHECK] Disabled IRQ remained pending
[IRQ] Button interrupt enabled
[DISPATCH] Handled after enabling = 1
[CHECK] Stored button IRQ entered ISR
[MAIN] Processing button event
[MAIN] Processed events = 1
[CHECK] Button event processed by main loop

----- Test 3: UART RX Interrupt -----
[IRQ] UART RX interrupt enabled
[UART HARDWARE] Received 'A'
[STATE] UART pending = YES
[DISPATCH] UART ISR count this time = 1
[CHECK] UART ISR saved byte correctly
[MAIN] Processing UART byte 'A' (0x41)
[MAIN] Processed events = 1
[CHECK] UART event processed by main loop

----- Test 4: Multiple Interrupts -----
[IRQ] Button and UART requests generated
[STATE] Pending flags = 0x00000003
[DISPATCH] Handled interrupts = 2
[STATE] Event flags = 0x00000003
[CHECK] Both ISRs completed
[MAIN] Processing button event
[MAIN] Processing UART byte 'Z' (0x5A)
[MAIN] Processed events = 2
[CHECK] Both events processed by main loop

----- Test 5: Interrupt Disable -----
[IRQ] Button interrupt disabled
[IRQ] Button request generated while disabled
[DISPATCH] Handled while disabled = 0
[CHECK] Disabled interrupt did not enter ISR
[IRQ] Disabled button pending cleared manually
[CHECK] Cleared IRQ was not processed later

----- Test 6: Invalid Operations -----
[EXPECTED ERROR] NULL init rejected
[EXPECTED ERROR] NULL enable rejected
[EXPECTED ERROR] NONE source rejected
[EXPECTED ERROR] Combined source rejected
[EXPECTED ERROR] Invalid IRQ source rejected
[EXPECTED ERROR] NULL UART controller rejected
[EXPECTED ERROR] Combined event rejected
[CHECK] Invalid operations changed no state

----- Final Interrupt Status -----
[FINAL] Enabled flags       = 0x00000003
[FINAL] Pending flags       = 0x00000000
[FINAL] Event flags         = 0x00000000
[FINAL] IRQ requests        = 5
[FINAL] Handled IRQs        = 4
[FINAL] Button ISR count    = 2
[FINAL] UART RX ISR count   = 2
[FINAL] Button events       = 2
[FINAL] UART events         = 2
[FINAL] Last UART byte      = 'Z' (0x5A)
[FINAL CHECK] All interrupt tests passed

===== Interrupt Test Finished =====

编译过程中没有：

warning
error

四十三、与真实单片机的对应关系

本次模拟：

interrupt_request()

对应真实硬件：

外设设置中断标志
向中断控制器发送 IRQ

本次：

interrupt_dispatch()

对应真实硬件：

CPU 和 NVIC 自动选择并进入 ISR

本次：

interrupt_button_isr()

对应：

GPIO_IRQHandler()
EXTI_IRQHandler()

本次：

interrupt_uart_rx_isr()

对应：

USART_IRQHandler()
UART_IRQHandler()

四十四、今天的核心收获

通过 Day27 学习，我掌握了：

  1. 轮询的基本方式；
  2. 轮询的优点和缺点；
  3. 中断的基本概念；
  4. IRQ 中断请求；
  5. ISR 中断服务函数；
  6. 中断使能与禁止；
  7. pending 挂起标志；
  8. 软件事件标志；
  9. enabled、pending 和 event 的区别；
  10. 中断源位标志；
  11. 按位或设置标志；
  12. 按位与检查标志；
  13. 按位取反清除标志；
  14. 中断调度；
  15. 未使能中断的 pending 保留；
  16. 重新使能后处理历史请求；
  17. 手动清除 pending；
  18. 按键 ISR；
  19. UART RX ISR；
  20. ISR 到主循环的数据传递；
  21. 多个中断同时处理；
  22. ISR 与主循环的职责分工；
  23. volatile 的基本作用；
  24. volatile 的局限；
  25. 中断请求数与处理数的区别；
  26. ISR 次数与软件事件次数的关系；
  27. 同类请求可能合并；
  28. 单字节 UART 缓冲可能被覆盖；
  29. 事件驱动程序结构。

最需要记住的是：

外设事件
→ pending
→ ISR
→ 软件事件
→ 主循环处理

以及：

ISR 只做快速、必要的操作
耗时业务放到主循环

四十五、下一步计划

下一天继续学习：

中断共享变量与临界区

重点内容：

volatile 深入理解
共享变量
读-改-写操作
竞争条件 Race Condition
原子操作
临界区
全局中断开关模拟
保护共享计数器
安全读取 ISR 数据

重点解决：

为什么 volatile 不能保证 shared_counter++ 安全
主循环读取数据时 ISR 突然修改怎么办
什么时候需要暂时关闭中断
为什么临界区必须尽量短

duhong2026

# c语言 # 学习 # 开发语言 # 单片机 # 嵌入式硬件 # linux # ubuntu
Logo
https://edu.csdn.net/learn/39067/627173?utm_source=2019755004

汇聚全球AI编程工具，助力开发者即刻编程。

更多推荐

初识智能体

在过去两年中，几乎所有人都体验过大语言模型（如 ChatGPT、Claude、DeepSeek）的强大能力：写周报、润色邮件、解答编程疑难。被动响应：你问一句，它答一句。如果你的 Prompt 没有写清楚约束条件，它无法主动追问或修正目标。知行脱节：大模型能用流畅的文字告诉你“如何部署一个高可用 K8s 集群”，但它无法替你登录服务器敲下命令、查看报错日志并自动回滚。信息孤岛：大模型的知识止步于预

avatar AI编程社区

Google能索引，AI却抓不到

很多技术团队有个错觉：只要Google能正常收录，内容就没问题。但现实是，你的页面在Google搜索结果里好好的，在ChatGPT、Perplexity、Claude的答案里却像从未存在过一样。

avatar AI编程社区
cover

Agent 敢开写权限吗？Python 文件写入沙箱守卫实战

avatar AI编程社区
