Java 23 种设计模式：从踩坑到精通 | 番外：外观 vs 中介者 —— DispatcherServlet 为什么是两个模式的合体？

摘要：外观模式和中介者模式都充当“中间人”角色，但外观是单向调用的“统一入口”，中介者是双向协调的“通信枢纽”。Spring MVC 的 DispatcherServlet 是理解这两个模式的绝佳案例——它对外为所有 Controller 提供统一入口（外观模式），对内协调 HandlerMapping、HandlerAdapter、ViewResolver 等组件之间的交互（中介者模式）。本文从 DispatcherServlet 源码出发，结合 UML 对比、代码实现和面试高频题，帮你彻底分清这对“结构型 vs 行为型”的中间人组合。

🗺️ 本文阅读地图（3 分钟速览）

为什么 DispatcherServlet 同时扮演“入口”和“枢纽”？

外观 vs 中介者：一张表看懂单向简化 vs 双向协调

UML 对比：星型结构 vs 网状扁平化

Spring MVC 源码级分析：doDispatch() 如何体现两种模式

面试必问：“外观和中介者有什么区别？DispatcherServlet 用了哪个？”

📖 《Java 23 种设计模式：从踩坑到精通》
开篇：系列介绍与目录　｜　当前：番外 · 外观 vs 中介者
🔗 返回系列总目录

文章目录

Java 23 种设计模式：从踩坑到精通 | 番外：外观 vs 中介者 —— DispatcherServlet 为什么是两个模式的合体？

1. 从一个“请求处理”的流程说起

在 Spring MVC 中，一个 HTTP 请求的处理流程大概是这样的：

浏览器发送 /order/query 请求；
DispatcherServlet 接收请求，分发给对应的 Controller；
Controller 返回 ModelAndView，由 ViewResolver 解析视图；
最终渲染 HTML 返回给浏览器。

在这个过程中，DispatcherServlet 扮演了两个截然不同的角色：

对客户端（浏览器）来说，它就是一个统一的“入口”——无论什么请求，客户端只与 DispatcherServlet 交互，完全不知道背后有 HandlerMapping、HandlerAdapter、ViewResolver 等一堆组件。这体现的是外观模式。
对内部组件来说，它是一个“协调中心”——HandlerMapping 找到处理器后不直接调用 Controller，而是把结果交给 DispatcherServlet；HandlerAdapter 执行完也不直接返回视图，而是把 ModelAndView 交还给 DispatcherServlet。所有组件之间的交互都通过 DispatcherServlet 中转。这体现的是中介者模式。

// DispatcherServlet 核心方法（简化版）
protected void doDispatch(HttpServletRequest request, HttpServletResponse response) {
    // 1. 外观模式：对外统一入口——无论什么请求，都走这个方法
    HttpServletRequest processedRequest = checkMultipart(request);

    // 2. 中介者模式：内部组件通过 DispatcherServlet 协调
    Object handler = getHandler(processedRequest);       // HandlerMapping → 中介者
    HandlerAdapter ha = getHandlerAdapter(handler);      // 中介者 → HandlerAdapter
    ModelAndView mv = ha.handle(processedRequest, response, handler); // HandlerAdapter → 中介者
    processDispatchResult(processedRequest, response, mappedHandler, mv); // 中介者 → ViewResolver
}

2. UML 对比：星型结构 vs 网状扁平化

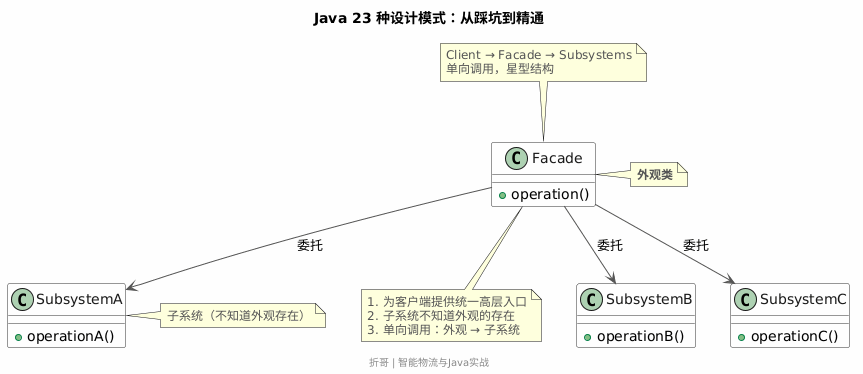

2.1 外观模式 UML（星型结构）

在这里插入图片描述

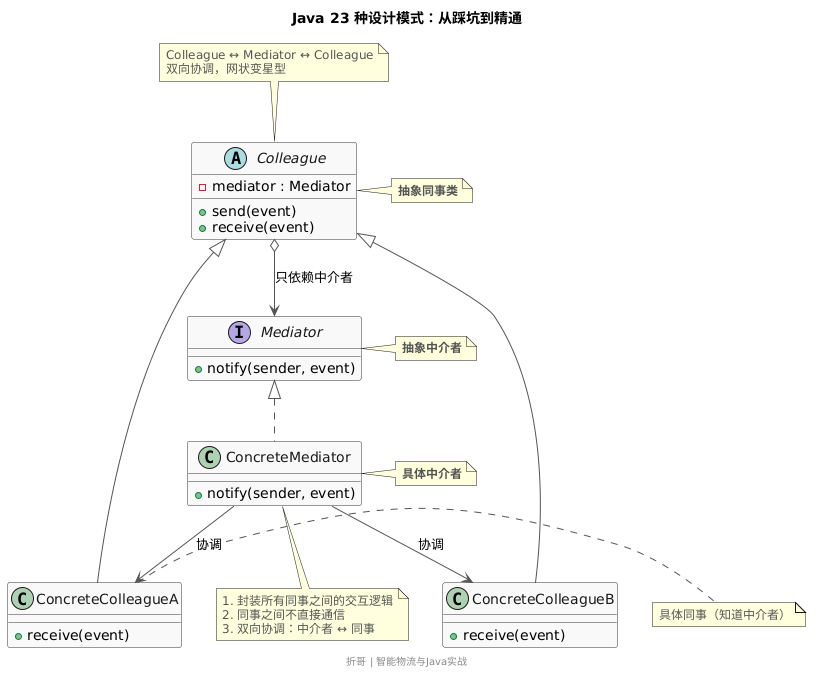

2.2 中介者模式 UML（网状扁平化）

在这里插入图片描述

3. 四大核心区别

对比维度	外观模式	中介者模式
意图	提供统一的单向调用入口，简化客户端使用	封装对象之间的双向交互，降低耦合
通信方向	单向：外观 → 子系统	双向：同事 ↔ 中介者 ↔ 同事
子系统感知	子系统不知道外观的存在	同事类知道中介者的存在，并通过它通信
典型应用	SLF4J、`JdbcTemplate`、微服务网关	Spring MVC `DispatcherServlet`（对内）、聊天室、消息中间件

💡 简单记忆：外观是“一键启动按钮”（单向），中介者是“中央调度台”（双向）。你按下观影按钮，外观替你操作所有设备，设备不知道外观的存在；你在聊天室发消息，中介者把消息转发给所有人，每个人都知道中介者的存在。

4. `DispatcherServlet` 源码分析：两个模式的完美合体

4.1 外观模式体现：统一的请求入口

无论什么请求（GET、POST、JSON、文件上传），对于客户端来说，只有一个入口——DispatcherServlet。

// DispatcherServlet 对外：统一的入口方法
@Override
protected void doService(HttpServletRequest request, HttpServletResponse response) throws Exception {
    // 所有请求都走这个方法，客户端无需关心内部细节
    doDispatch(request, response);
}

外观特征：

客户端（浏览器）只知道 DispatcherServlet 这一个入口；
客户端完全不知道 HandlerMapping、HandlerAdapter、ViewResolver 的存在；
如果内部组件升级（比如换一个 ViewResolver 实现），客户端代码零修改。

4.2 中介者模式体现：内部组件的协调中心

// DispatcherServlet 对内：各个组件通过 DispatcherServlet 协调
protected void doDispatch(HttpServletRequest request, HttpServletResponse response) {
    // 1. HandlerMapping 找到处理器 → 返回给中介者
    Object handler = getHandler(request);

    // 2. 中介者根据 handler 类型找到对应的 HandlerAdapter
    HandlerAdapter ha = getHandlerAdapter(handler);

    // 3. HandlerAdapter 执行处理器 → 返回 ModelAndView 给中介者
    ModelAndView mv = ha.handle(request, response, handler);

    // 4. 中介者调用 ViewResolver 解析视图
    processDispatchResult(request, response, mappedHandler, mv);
}

中介者特征：

HandlerMapping 不直接调用 Controller，而是把结果返回给 DispatcherServlet；
HandlerAdapter 不直接返回视图，而是把 ModelAndView 交还给 DispatcherServlet；
ViewResolver 从 DispatcherServlet 接收数据，而不是从 Controller 直接获取；
所有组件之间不直接交互，全部通过 DispatcherServlet 中转。

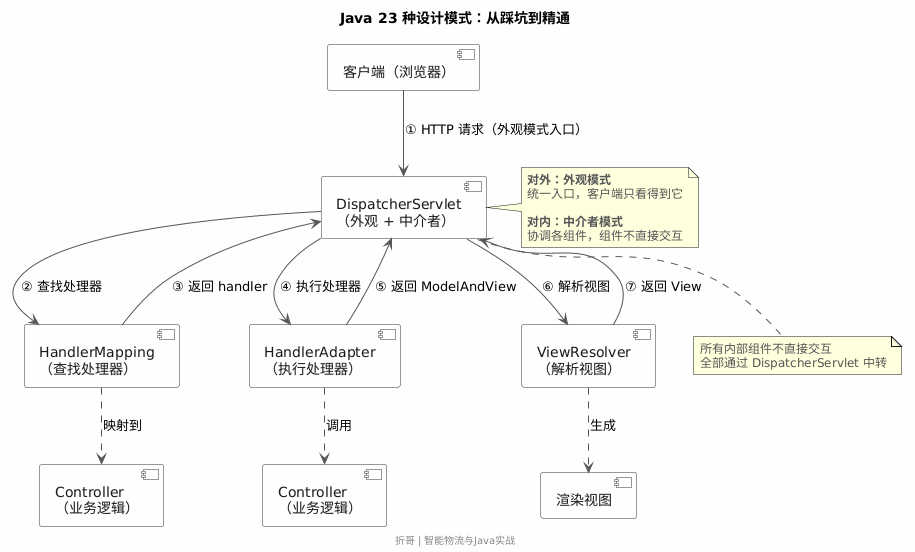

4.3 一张图看懂合体设计

在这里插入图片描述

💡 一句话总结：DispatcherServlet 对外是外观（客户端只看得到它一个入口），对内是中介者（所有组件通过它协调交互）。两者互不冲突，各司其职。

5. 面试必问 + 追问连环炮

基础必问

外观模式和中介者模式有什么区别？
👉 外观是单向调用简化入口，子系统不知道外观存在；中介者是双向协调交互，同事类知道中介者并依赖它。
Spring MVC 的 DispatcherServlet 用了什么模式？
👉 对外体现外观模式（统一入口），对内体现中介者模式（协调 HandlerMapping、HandlerAdapter、ViewResolver 等组件）。
SLF4J 用了什么设计模式？
👉 外观模式。它提供统一日志接口，后端绑定 Logback、Log4j2 等实现。

面试官追问

“DispatcherServlet 为什么需要同时用两种模式？”
👉 对外简化客户端调用（外观），对内解耦组件交互（中介者）。如果只用外观，内部组件之间会产生网状依赖；如果只用中介者，客户端需要知道内部组件的存在。两者配合才能同时解决“对外简洁”和“对内解耦”两个问题。
“你能再举一个同时用到外观和中介者的例子吗？”
👉 微服务架构中的 API 网关。网关对外是外观——客户端只与网关交互，不知道后端服务的细节；网关对内是中介者——它协调服务发现、负载均衡、认证鉴权等组件的交互。
“消息队列（RabbitMQ/Kafka）的 Broker 是什么模式？”
👉 中介者模式。生产者不直接发给消费者，而是通过 Broker 中转，Broker 负责路由、广播、持久化。
