基本概念

为了更好的理解接下来的内容，我们用较短的篇幅回顾一下核心概念。更详细的可以参考 Flink 架构 和 细粒度资源配置。

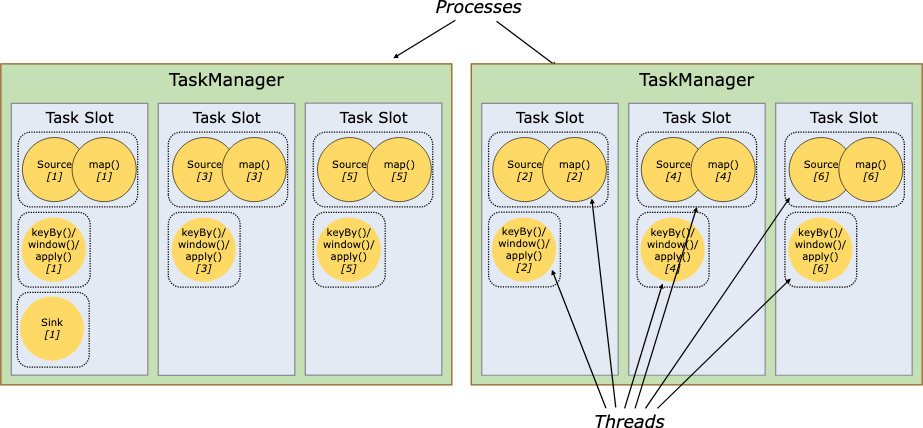

简单来讲，Flink 资源配置的过程就是在 flink run 运行后分析用户所需资源并向对应的资源管理器（YARN、Kubernetes、Local）申请启动的过程。下图是官网的经典图，它详细描述了我们的代码是如何运行在 Flink Cluster 中的。


  • TaskManager（绿色框）：Flink 集群的工作节点，实际上是一个 JVM 进程。一台机器上可以跑多个 TM，负责真正执行任务。
  • Slot（蓝色框）：TM 内部的最小资源容器。一个 TM 可以切分成多个 Slot，每个 Slot 占 TM 的一部分 CPU 和内存。Slot 是 Flink 资源调度、任务运行的最小单元。
  • Task（虚线框）：一个算子（Operator）的并行实例。比如 Source 并行度是 64，就有 64 个 Task，每个 Task 跑在一个 Slot 里。
  • Operator Chain（黄色框）：Flink 的优化机制——把能串联的算子（没有 shuffle 依赖）合并成一个 Task，减少线程切换和网络开销。

资源配置流程

当作业启动后，Flink 会构建算子链（Operator Chain）和 Task，并进行资源配置。资源配置分为 2 个阶段：

  1. Phase 1：Task 找到合适的 Slot
  2. Phase 2：Slot 找到合适的 TaskManager，如果没有则去找 YARN/Kubernetes 申请，然后再匹配

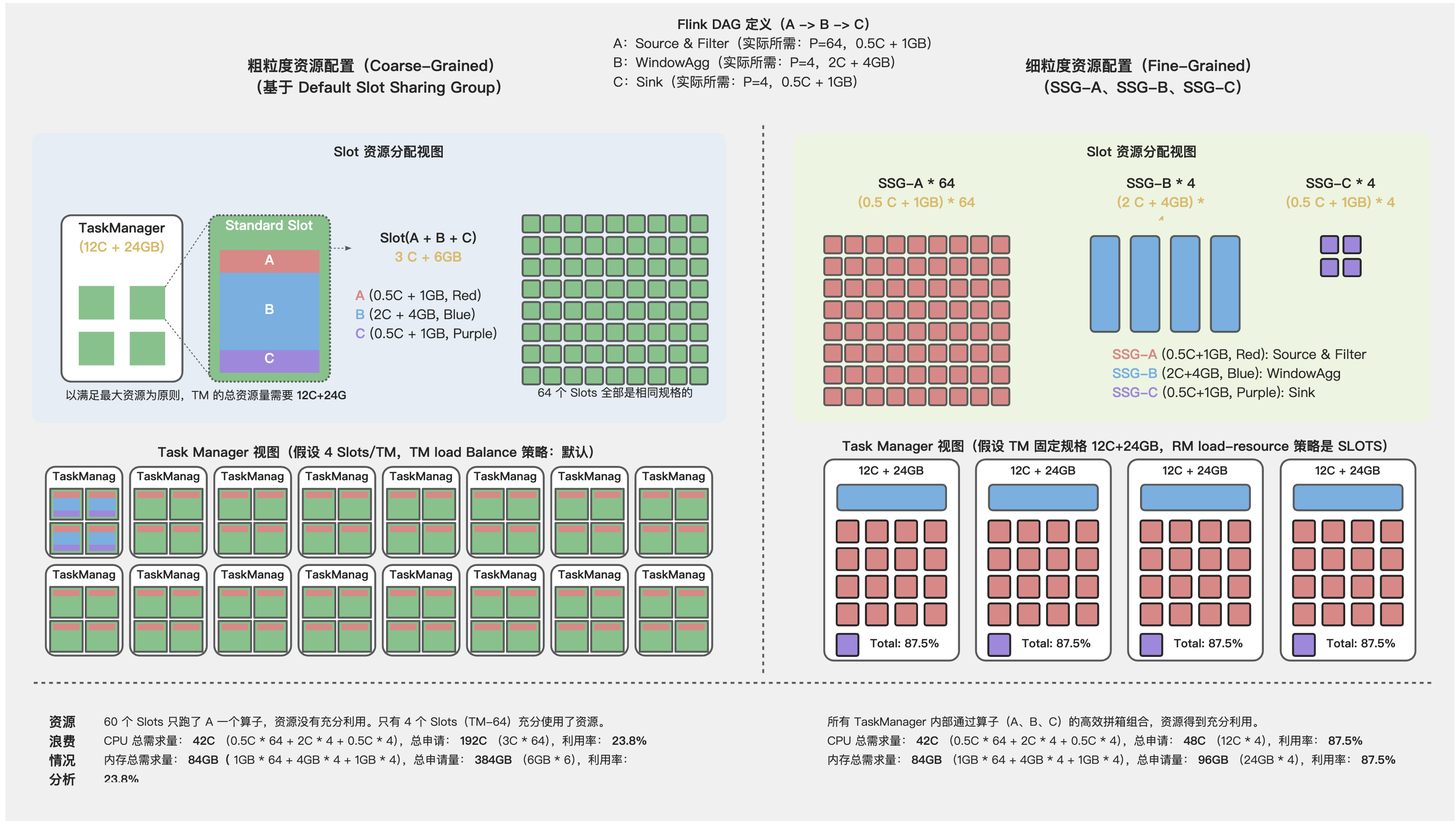

下图展示了 粗粒度资源配置（Coarse-Grained Resource Manager） 和 细粒度资源配置（Fine-Grained Resource Manager） 的详细过程。我们的核心假设是：

  • 有三个算子链（A[Source & Filter] -> B[WindowAgg] -> C[Sink]）
    • A：并行度=64，Cpu=0.5C，内存=1GB
    • B：并行度=4，Cpu=2C，内存=4GB（聚合需要的资源大一些）
    • C：并行度=4，Cpu=0.5C，内存=1GB
  • 粗粒度资源配置：单 TM Slots 数量是 4
  • 细粒度资源配置：单 TM 的资源量是 12C + 24GB
  • 细粒度下我们配置了 3 个 SlotSharingGroup：SSG-A、SSG-B、SSG-C


粗粒度资源配置（Coarse-Grained Resource Manager） 过程中，SlotSharingGroup 用户不可以指定，使用默认的 SSG（Default SSG）。SSG 名称是否相同是决定算子是否共用同一个 Slot 的关键。 因此，粗粒度下 A、B、C 算子共用同一个 Slot，所有的 Slot 规格相同，并且 Slot 的数量总是等于最大并行度：64 个。

  • Phase 1：首先将各个 Task 规划到不同的 Slots 中，默认的负载均衡策略下根据 Subtask 的 ID 分配到对应 ID 的 Slots 中
    • A-subtask-0 -> slot-0、A-subtask-1 -> slot-1 ... A-subtask-63 -> slot-63
    • B-subtask-0 -> slot-0 ...B-subtask-3 -> slot-3
    • C-subtask-0 -> slot-0 ... C-subtask-3 -> slot-3
  • Phase 2：接下来需要将 Slots 分配到各个 TM 中，默认的负载均衡策略下会按照 Slots 的顺序依次装箱：4 个 Slots 一箱

细粒度资源配置（Fine-Grained Resource Manager）的不同在于 Slot 的资源量不同，细粒度的 SlotSharingGroup 是用户指定的 SSG-A、SSG-B、SSG-C。因此也不需要为 Task 规划 Slots（Phase 1）。Slot 均衡策略下，按照 TM 当前剩余资源分配：剩余资源多的 TM 优先被当前 Slots 占用，剩余资源少的最后分配。最终 TM 内会均匀的分布相同数量的 SSG-A、SSG-B、SSG-C，如同右侧的 Task Manager 视图所示。

经过对比，两者的资源利用率差距巨大：

  • 粗粒度：使用了 16 个 TM，资源利用率 23.8%
  • 细粒度：使用了 4 个 TM，资源利用率 87.5%

细粒度资源配置适用场景

细粒度资源配置并不是所有场景均适用的，当你的算子并行度基本相同，各个 Task 消耗的资源差不多时粗粒度是非常好用的。除非你的任务满足以下条件之一或全部：

  • 算子间的并发度差距较大：这种情况下注定大部分 Slots 只跑一部分的算子，因此会带来资源的浪费
  • 算子间的资源差距较大：TM 需要根据最大资源来申请，这种情况下注定有些 Slots 的资源被浪费

Flink SQL 中包含了大量的 ETL、聚合，并发度也参差不齐，比如：

  • 上游数据量巨大，需要过滤出少量数据出来然后做一些分析：Source、Filter 算子并发度巨大，分析聚合算子并发度较小、Sink 算子并发度也比较小
  • 长时间窗口的数据关联或者聚合：WindowAgg、Join 算子需要很大的内存，但是 Source、Sink 小资源即可
  • 部分算子需要额外用到 GPU 资源，但是 GPU 资源宝贵不能给 Source、Sink 使用：Calc 算子中的 UDF 可借助 GPU 对图片进行处理，Source、Sink 不需要 GPU

以上 3 种常见的场景绝对是细粒度的用武之地。但是当前 Flink 官方的细粒度资源配置 仅支持 DataStream，不支持 SQL，导致了大量的 Flink SQL 作业资源利用率不高。使用 DataStream 开发成本、迭代成本又比较高。

flink-sql-bootstrap 就是为了解决这个问题：把细粒度资源配置能力原封不动地带给 Flink SQL。你只需一个 JSON 文件描述各算子的资源需求，提交时注入即可。

快速开始

从 GitHub Releases 下载 JAR，确保 ${FLINK_HOME}/lib 下有 flink-sql-gateway-*.jar。

Step 1 — 生成资源模板

--init-resource 会根据 SQL 脚本自动分析出所有算子，生成资源模板：








   $FLINK_HOME/bin/flink run \





   --target local \





   flink-sql-bootstrap-${version}.jar \





   --script-file classpath:example-word-count.sql \





   --init-resource






输出：









   {





   "version" : 1,





   "operators" : [ {





   "uid" : "1_source",





   "name" : "source_table[1]",





   "parallelism" : 1,





   "chainStrategy" : "HEAD"





   }, {





   "uid" : "2_correlate",





   "name" : "Correlate[2]",





   "parallelism" : 1,





   "chainStrategy" : "ALWAYS"





   }, {





   "uid" : "3_calc",





   "name" : "Calc[3]",





   "parallelism" : 1,





   "chainStrategy" : "ALWAYS"





   }, {





   "uid" : "5_group-aggregate",





   "name" : "GroupAggregate[5]",





   "parallelism" : -1,





   "chainStrategy" : "ALWAYS"





   }, {





   "uid" : "6_sink",





   "name" : "sink_table[6]",





   "parallelism" : -1,





   "chainStrategy" : "ALWAYS"





   } ]





   }






模板列出了每个算子的 uid、name、当前并行度和 Chain 策略。现在你需要做的是：修改并行度、添加 resource 字段。


Step 2 — 填写资源规格


修改后的 resource.json：









   {





   "version": 1,





   "defaultParallelism": 2,





   "operators": [





   {





   "uid": "1_source",





   "name": "source_table[1]",





   "parallelism": 4,





   "chainStrategy": "HEAD",





   "resource": { "profile": "stateless" }





   },





   {





   "uid": "5_group-aggregate",





   "name": "GroupAggregate[5]",





   "parallelism": 2,





   "chainStrategy": "ALWAYS",





   "resource": {





   "cpu": 1.0,





   "heap": "2048m",





   "managed": "256m"





   }





   },





   {





   "uid": "6_sink",





   "name": "sink_table[6]",





   "parallelism": 2,





   "chainStrategy": "ALWAYS",





   "resource": { "profile": "sink" }





   }





   ]





   }






几个要点：




  • uid 用于匹配：和模板中对应的算子 uid 一致即可
    •

  • parallelism: -1 表示不覆盖：使用 Flink 默认值，不改就不写
    •

  • resource.profile：提供了四档预置规格——stateless（0.5C/512MB）、stateful（1C/2G/256MB managed）、join_heavy（1C/4G/512MB managed）、sink（0.5C/1G），覆盖了绝大多数场景
    •

  • 也可以显式指定：cpu + heap + managed，单位支持 MB、m、g 等
    •



Step 3 — 带资源规格提交









   $FLINK_HOME/bin/flink run \





   --target local \





   flink-sql-bootstrap-${version}.jar \





   --script-file classpath:example-word-count.sql \





   --resource-file classpath:resource.json






和 --init-resource 的区别只有最后一个参数。现在 Source 只用 0.5C+512MB，Aggregate 独占 1C+2G+256MB managed，Sink 也轻量运行——不再一刀切。


实现原理


简单来说，flink-sql-bootstrap 在 Flink 提交前的最后一步植入资源规格：SQL 脚本经过 parse → validate → compile → translate 得到 Transformation DAG 后，遍历 DAG、匹配算子、注入资源，再调用 executeInternal() 提交。整条链路如下：









   SQL 脚本 → parse → validate → compile → translate → Transformation DAG





   ↓





   injectResourceSpec ← resource.json





   ↓





   executeInternal → 集群












下面拆开看几个关键环节。


UID 生成：为什么必须 ALWAYS 模式


resource.json 靠 uid 匹配算子。如果 uid 每次编译都变，配置文件就没法写了。


Flink 提供了三种 UID 生成模式：






   模式
   行为
   适用场景






   DISABLED
   不生成 UID
   无




   PLAN_ONLY
   仅编译时生成，提交后丢弃
   调试




   ALWAYS
   编译和提交均保持一致
   生产






flink-sql-bootstrap 强制开启 ALWAYS 模式。同一份 SQL 脚本，无论编译多少次、在哪台机器上编译，每个算子的 uid 始终不变。这就是为什么你可以在 --init-resource 生成的模板里放心地引用 uid。


匹配：UID 精确 → 名称兜底 → 严格报错


拿到 Transformation DAG 后，对每个 PhysicalTransformation（跳过 Partition、Union 等虚拟节点），按以下顺序匹配：




  1. UID 精确匹配：resourceSpec.findByUid(transformation.getUid())
    2.

  2. 名称兜底：UID 匹配失败时，用 resourceSpec.findByName(transformation.getName()) 作为后备
    3.

  3. 严格报错：两者都失败，直接抛异常——资源规格必须覆盖每一个算子，不允许遗漏
    4.



匹配成功后，执行三项注入：




  • UID 覆盖：配置中的 uid 覆盖 Flink 自动生成的值，保证 savepoint 恢复时算子对齐
    •

  • 并行度注入：优先级为 算子配置 > defaultParallelism > Flink 配置
    •

  • Chain 策略注入：通过反射设置 ChainingStrategy，控制 HEAD/ALWAYS/NEVER
    •



资源注入：为什么不走 setResources()


这是整个实现中最关键的设计决策。


Flink 的 Transformation.setResources() 看似是最直接的注入方式，但它有一个致命问题：会触发 isPartialResourceConfigured() 检查。这条规则要求如果 DAG 中有一个顶点设置了资源，则所有顶点都必须设置，否则直接抛异常。


这意味着如果你只想给 WindowAgg 加内存，Source 和 Sink 维持默认，走 setResources() 就报错。


flink-sql-bootstrap 走的是 SlotSharingGroup 路径：









   setResources() 路径（❌ 不可行）:





   Transformation → isPartialResourceConfigured() 检查 → 报错











   SlotSharingGroup 路径（✅ 可行）:





   Transformation → SlotSharingGroup → StreamGraphGenerator





   ↓





   slotSharingGroupResources





   ↓





   JobVertex.setSlotSharingGroup()






每个算子根据资源规格生成一个 SSG，相同资源规格的算子自动归入同一组，operator chain 得以保持。SSG 名称通过 OperatorResourceSpec.generateName() 生成确定性签名。（比如 cpu=0.5+heap=512MB 和 cpu=0.5+heap=512m 会得到同一个签名，因为内存单位会被归一化）。


Profile 预置规格


为了降低配置门槛，提供了四档预置：






   Profile
   CPU
   Heap
   Managed
   适用场景






   stateless
   0.5
   512 MB
   —
   filter, map, 简单转换




   stateful
   1.0
   2048 MB
   256 MB
   窗口聚合、去重




   join_heavy
   1.0
   4096 MB
   512 MB
   interval join, lookup join




   sink
   0.5
   1024 MB
   —
   jdbc sink, file sink






对于大多数场景，profile 就够了。需要更精细控制时，再改用显式的 cpu、heap、managed。


小结


回到开篇提的四个问题，现在你应该有了答案：




  • 什么是细粒度资源配置？ 把默认的「全体共用一个 Slot Sharing Group」拆成多个独立的 SSG，每个 SSG 按需定义资源规格——Source 轻就少给，Aggregate 重就多给，不再一刀切。
    •

  • 哪些作业适合？ 算子间并行度悬殊、或资源需求差异大的作业。反过来，各算子并行度均匀、资源需求相近时，粗粒度就够了。
    •

  • Flink SQL 怎么用？ --init-resource 生成模板 → 改 JSON → --resource-file 提交，三步搞定。
    •

  • 想自建怎么做？ 核心三件事：强制 ALWAYS 模式保证 UID 确定性 → BFS 遍历 Transformation DAG 匹配算子 → 走 SlotSharingGroup 路径注入资源以绕过 Flink 的局部资源检查。
    •



本系列四篇文章到此，从怎么跑、怎么管、DDL 怎么复用、到怎么省，覆盖了 Flink SQL 生产级
