Milvus 完整执行流程：写入、检索两大阶段拆解

要完全理清写入和检索的执行流程，我们要先了解：

Client：业务端 SDK，发起增删查改请求

Proxy：统一网关入口，负责参数校验、路由分发、协议解析、权限控制、读写请求限流

三大协调器 Coordinator（集群元数据调度核心，无状态）

RootCoord：全局元数据管理，集合、分区、Schema、用户权限、索引元数据全部存入 ETCD；负责 DDL 操作（create_collection/drop_collection

DataCoord：管控写入链路、段固化触发、Compaction 小段合并调度、索引构建任务分发、段生命周期管

QueryCoord：管控查询节点负载均衡、拆分分发检索子任务、段加载 / 卸载调度、副本管理

两类工作节点 Worker（有状态，负责实际数据操作）

DataNode：处理写入内存缓存、段落盘持久化、合并段数据、构建向量索引、执行删除数据标记落地

QueryNode：内存加载向量段、执行标量过滤、向量相似度计算、本地结果排序、管理段内存缓存淘汰

三层存储系统（存储计算分离核心设计）

ETCD：强一致元数据存储，存所有集合、段、索引、分区元信息，高可用集群部署

Pulsar/Kafka：WAL 预写日志，写入宕机容错、数据回放恢复

MinIO / 本地磁盘 / S3：持久化原始向量文件、索引二进制文件、标量字段文件、删除位图文件

二、向量数据写入 Insert 完整流程

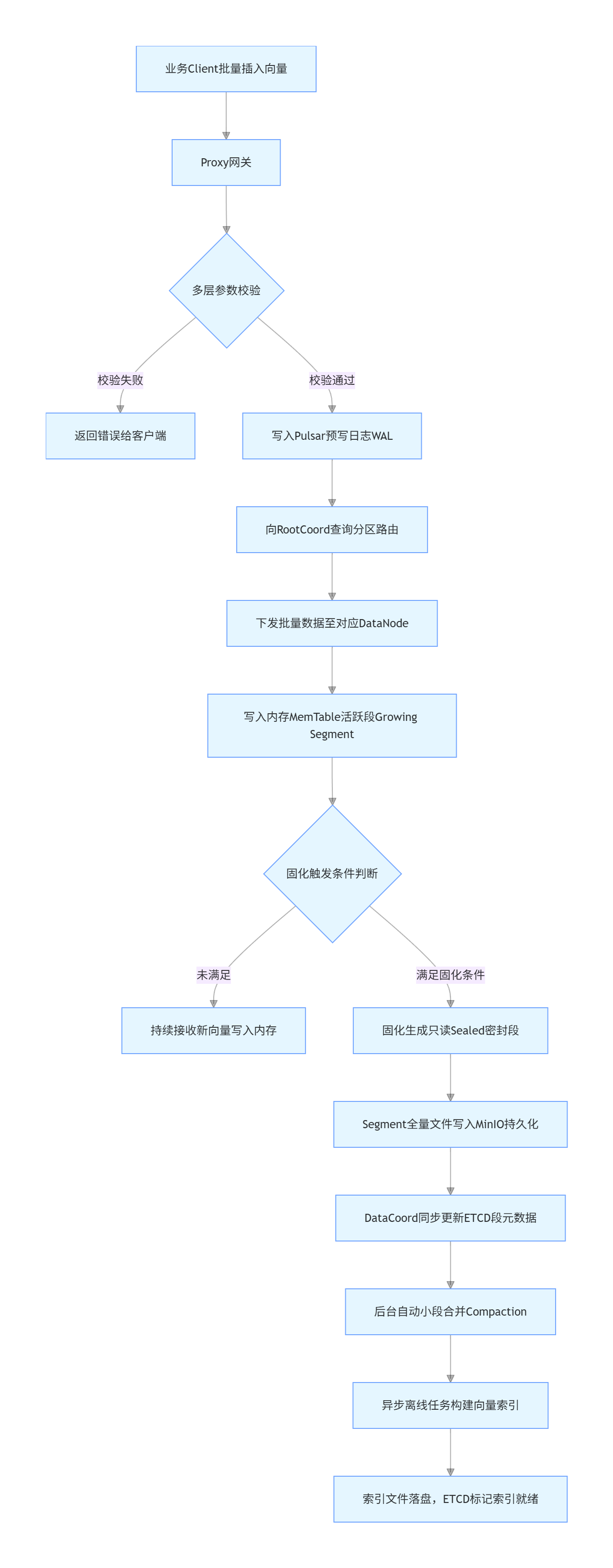

写入阶段独立 Mermaid 流程图

步骤详解

Step1 客户端请求与 Proxy 多层校验

业务侧必须推荐批量插入，单条 insert 会产生海量微型 Segment，直接摧毁查询性能；

Proxy 四层校验逻辑：

权限校验：当前账号是否拥有该集合写入权限；

Schema 校验：向量维度、字段数据类型、主键是否重复、是否开启自增主键冲突；

参数范围校验：批量插入条数上限、向量数值合法性；

集合状态校验：集合是否存在、是否处于加载 / 删除中不可写状态；

补充：Proxy 无状态，可水平无限扩容，所有请求统一接入 Proxy 做网关分流

Step2 WAL 预写日志落地，写入容错核心机制

核心规则：日志落盘成功，Proxy 才会下发数据至 DataNode，两步写入不可逆；

WAL 作用：故障恢复、主从副本同步。如果 DataNode 宕机，重启后会消费 Pulsar 未消费日志，回放恢复内存未固化数据，零数据丢失；

补充：WAL 是消息队列持久化，性能损耗极低，是 Milvus 保证写入 ACID 中持久性 (D) 的核心手段

Step3 路由分发与分区分片逻辑

RootCoord 维护集合分区路由表，写入数据会按分区哈希路由分发到对应 DataNode，分区是 Milvus 横向数据拆分第一层隔离单元；

补充：分区仅做数据隔离，不参与检索并行；同一分区内所有 Segment 由同一批 DataNode 处理写入；分区过多会增加元数据管理压力

Step4 DataNode 内存缓冲 MemTable 与活跃段（Growing Segment）

MemTable 是 DataNode 内存缓冲区，对应活跃段 Growing Segment；

活跃段特性：可追加写入、只读不持久化磁盘、无法构建向量索引；检索活跃段只能暴力全量扫描，海量数据场景查询延迟极高；

内存阈值配置：memtable.max.size，到达阈值自动触发固化；未到阈值会常驻内存，直到定时 flush 或手动 flush

Step5 段 Seal 固化机制，生成密封段 Sealed Segment

三大固化触发条件

内存阈值触发：MemTable 数据量达到配置上限；

定时固化：后台定时任务，超过指定时长自动固化内存数据；

手动触发：业务调用collection.flush()强制全内存段固化；

密封段核心特性

只读、不可追加新向量；

完整持久化至对象存储，包含向量文件、标量文件、主键索引、删除位图；

支持异步构建向量索引，检索时走索引加速；

补充：Segment 是 Milvus 最小存储、索引、检索单元，所有调度、加载、合并、建索引都以 Segment 为单位

Step6 DataCoord 更新 ETCD 元数据

段文件落盘完成后，DataCoord 立刻在 ETCD 写入新 Segment 完整元信息：段 ID、所属分区、向量数量、存储路径、索引状态、创建时间、删除标记位图状态；

补充：ETCD 元数据全局唯一，所有 Coord、Node 实时同步元数据，集群任意节点均可感知新增段

Step7 Compaction 段合并

痛点：频繁少量批量插入会生成成千上百个微型 Sealed 段；检索时 QueryNode 需要并行加载、遍历所有小段，IO、计算量成倍上涨，查询延迟暴涨；

合并流程：

DataCoord 后台定时扫描所有小段，筛选向量总量少的 Segment，下发合并任务给 DataNode；

DataNode 读取所有小段原始数据，去重、剔除已删除向量，生成单个大容量新 Segment；

新段落盘后 ETCD 标记旧段为待删除，后台延迟清理磁盘旧文件；

细分两种合并类型：

Minor Compaction：合并少量微型段，轻量后台任务，资源占用低；

Major Compaction：大规模合并，同时清理已删除向量，释放存储空间，CPU、IO 开销更高；

手动优化：线上可定时调用 compact 接口主动触发合并，避免自动合并高峰抢占业务资源。

Step8 异步离线构建向量索引

核心规则：索引构建完全异步、离线、不阻塞写入链路，写入和建索引资源隔离；

执行逻辑：

DataCoord 轮询 ETCD，检测到无索引的 Sealed 段，分配空闲 DataNode 执行建索引；

DataNode 从 MinIO 读取原始向量，根据指定索引类型（HNSW/IVF_FLAT/IVF_SQ8 等）计算索引结构，索引文件独立落盘；

完成后更新 ETCD 标记该段索引就绪；

补充：

Growing 活跃段永远无法构建索引；

索引文件和原始向量文件分开存储，可单独删除、重建索引，无需重写原始向量；

重建索引仅影响对应 Segment，不会中断集合读写

三、向量相似检索 Search 完整流程

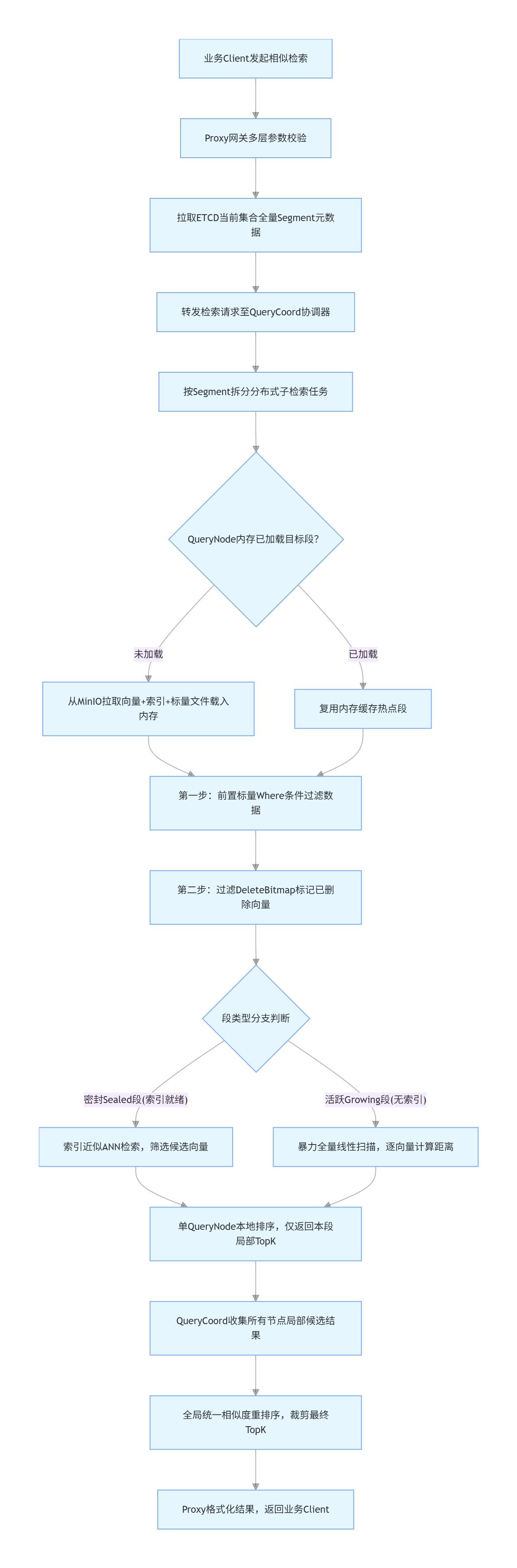

检索阶段独立 Mermaid 流程图

步骤详解

Step1 Proxy 校验与全局元数据拉取

Proxy 校验范围：查询向量维度、topk 数值上限、过滤字段是否存在、过滤表达式语法合法性、集合读写状态；

元数据拉取目的：一次性获取集合所有分区、所有 Segment、段索引状态、段向量数量，区分活跃段 / 密封段，提前预判本次查询是否会触发全量扫描；

补充：大集合元数据量大时，Proxy 会缓存 ETCD 元数据，减少重复查询 ETCD 压力

Step2 QueryCoord 任务拆分、负载均衡、副本调度

QueryCoord 核心三大职责：任务拆分、节点负载均衡、Segment 副本调度；

并行拆分逻辑：每个 Segment 分配独立检索子任务，分发到加载该段的 QueryNode，实现多节点并行计算；

补充（高频考点）：

Milvus 支持多副本，同一 Segment 可加载至多个 QueryNode；

检索请求可分发至任意副本节点，实现查询高可用、查询负载分流；

单副本节点宕机，检索自动切换其他副本

Step3 QueryNode 段内存加载、缓存淘汰机制

段加载完整文件：原始向量文件、索引文件、标量字段文件、删除位图文件；密封段优先加载索引文件，减少向量读取开销；

热点段缓存机制：QueryNode 内置 LRU 内存淘汰策略；高频访问热点段长期驻留内存；长期未访问冷段自动卸载释放内存，避免 OOM；

补充：内存不足时频繁卸载 / 加载段，会产生大量 MinIO 磁盘 IO，查询延迟飙升，生产环境需要预留充足 QueryNode 内存

Step4 两层前置过滤

（性能优化核心知识点）

Milvus 检索先过滤、后计算向量相似度，极大减少向量计算开销，分为两层过滤：

标量 Where 条件过滤

解析用户传入过滤表达式（age>18、category="数码"），遍历标量字段筛选符合条件主键；

优化点：高频过滤字段创建标量索引（倒排索引），过滤速度提升数十倍；无标量索引会全段遍历标量字段；

删除位图 DeleteBitmap 过滤

Milvus 删除为软删除，不会立刻物理删除向量；每个 Segment 维护一张位图，标记哪些主键已被删除；

相似度计算完成后，直接剔除位图标记删除的数据，不会返回已删除向量；

只有 Major Compaction 大规模合并时，才会物理剔除已删除向量，释放磁盘与内存空间。

Step5 双分支检索逻辑

（ANN 近似检索 VS 暴力全量扫描）

分支 1：Sealed 密封段

（索引就绪，推荐主流场景）

采用 ANN 近似最近邻算法（HNSW/IVF 系列），牺牲极小精度，换取百万级向量毫秒检索；

支持检索参数调优：HNSW 的 ef、IVF 的 nprobe，平衡查询速度与召回精度；

分支 2：Growing 活跃段

（无索引，性能坑点）

无索引结构，只能暴力线性扫描所有未过滤向量，逐个计算余弦 / 内积 / 欧式距离；

线上重大性能问题根源：大批量数据未 flush 固化，活跃段向量量巨大，每次查询触发全量扫描，延迟数十倍上涨；

核心优化知识点：生产环境定时 flush，保证绝大多数数据进入密封段并构建索引

Step6 本地局部 TopK 裁剪

每个 QueryNode 仅对自己负责的 Segment 做排序，只返回本段相似度最高的局部 TopK 结果，而非全部向量距离数据；

补充：大幅降低跨节点网络传输的数据量，亿级向量分布式查询下，网络开销减少 90% 以上

Step7 QueryCoord 全局结果合并、重排序

汇总所有 QueryNode 返回的局部候选结果，统一按相似度分数全局排序；

裁剪出用户指定的最终 TopK 条数，去除重复主键（跨 Segment 重复写入场景）；

补充：如果开启分页查询（offset），会放大候选结果数量，查询延迟显著上升，Milvus 不支持超大 offset 分页，推荐游标分页

Step8 Proxy 格式化返回结果

Proxy 统一封装相似度分数、主键、标量字段、距离值，转换为 SDK 统一格式返回客户端；同时记录查询埋点指标（查询耗时、扫描段数量、扫描向量总数），用于监控告警。

检索额外补充知识点

读写完全隔离：QueryNode 只做检索计算，不参与任何写入、建索引任务，读写并发互不抢占 CPU、内存资源；

存储计算分离优势：向量数据全部外置存储，新增 QueryNode 节点无需迁移数据，仅按需加载 Segment 即可横向扩容查询能力；

并发隔离：多集合、多分区检索任务在 QueryNode 内部线程池隔离，单集合慢查询不会阻塞其他集合检索；

过滤优先级：标量过滤 > 删除过滤 > 向量相似度计算，是 Milvus 查询性能优化第一优先级

四、写入 & 检索全流程核心综合知识点（面试可看）

1. Segment 分段核心体系

Segment 分为两类：Growing 活跃段（内存可写无索引）、Sealed 密封段（磁盘只读支持索引）；

Segment 是 Milvus 最小调度单元：固化、合并、建索引、加载、检索全部以 Segment 为单位；

线上性能 80% 问题根源：大量微型 Segment、超大容量活跃段

2. 三大协调器分工本质区别

RootCoord：管全局元数据、集合 / 分区 DDL；

DataCoord：管写入链路、段生命周期、索引构建；

QueryCoord：管查询负载、段加载、检索任务分发；三者完全解耦，独立扩容，互不影响

3. 容错与数据一致性完整机制

写入容错：WAL 预写日志保证宕机不丢数据；

查询容错：Segment 多副本，单 QueryNode 宕机自动切换副本；

删除一致性：DeleteBitmap 软删除，后台合并清理，保证读写期间数据可见性统一；

元数据一致性：ETCD 强一致存储，集群所有节点实时同步元数据

4. 线上性能调优核心思路

写入调优

（对应写入流程）

批量插入，单次条数控制在 1000~10000；

定时手动 flush，减少活跃段数据量；

合理配置 memtable 内存阈值，平衡固化频率；

监控 Segment 数量，自动 / 手动触发 Compaction 合并小段；

密封段写入完成后及时构建索引

查询调优

（对应检索流程）

减少活跃段数据，避免全量暴力扫描；

高频过滤字段创建标量索引；

合理设置索引参数（ef/nprobe）平衡速度与召回；

预留充足 QueryNode 内存，减少冷热段频繁卸载加载；

避免超大 offset 分页查询，改用游标遍历

5. 架构设计核心优势总结

读写分离：DataNode/QueryNode 职责完全拆分，高并发读写互不干扰；

存储计算分离：向量数据外置对象存储，集群弹性扩缩容无数据迁移成本；

全链路异步后台任务：固化、合并、建索引离线执行，不阻塞业务读写接口；

分布式并行计算：写入按分区拆分，检索按 Segment 多节点并行，天然支撑亿级向量海量场景；

分层内存优化：写入侧内存缓冲提升吞吐，查询侧 LRU 热点缓存降低磁盘 IO
