很多新手学习 Linux 字符设备驱动时，只会死记「驱动开发四步流程」，却搞不懂：驱动注册完成后，APP 是如何最终调用到我们写的驱动代码的？

本文将打通完整闭环：驱动模块加载注册（静态四步） + APP 读写设备动态调用链路，讲清 chrdev 设备管理、主次设备号、系统调用、VFS、驱动回调函数的完整协作机制，彻底理清用户态与内核态的交互逻辑。
VFS 是内核做的统一文件中转站，不管普通文件、硬件设备，APP 都能用同一套读写函数操作，不用区分类型。 它会根据设备文件的主次设备号，去内核的 chrdev 数组里匹配咱们写好的字符驱动，把上层读写请求转发到驱动里对应的 read/write 函数。

• 静态加载：指将驱动程序的目标代码直接编译并链接进内核镜像（bzImage压缩内核 + 内置解压头，bootloader 可直接加载运行）中。当系统启动时，这些驱动会随着内核的初始化被自动(解压)加载，因此也被称为内置驱动。

• 动态加载：指将驱动程序编译成独立的.ko（kernel object）文件。这些模块在系统运行时，根据需要由insmod或modprobe命令手动或自动加载到内核中。
  insmod：直接加载单个内核模块.ko文件，必须写完整 ko 路径，不会自动加载该模块依赖的其他模块。
  modprobe：智能加载内核模块，只需填模块名不用写路径；自动查找模块、递归加载所有依赖 ko；支持卸载、黑名单、配置过滤，日常优先用。

一、前置知识：四层核心层级架构

Linux 一切皆文件，外设设备也以文件形式存在于 /dev 目录下。应用操作设备，本质是一次用户态 → 内核态的跨层调用，自顶向下分为四层：

应用程序 APP → 系统调用层 → 内核 VFS 层 → 字符设备驱动层

这四层是设备读写的运行时动态链路，而我们常学的驱动开发四步，是驱动加载的静态初始化流程，二者结合才是完整的驱动工作模型。

二、基础核心：设备号与 chrdev 设备管理机制

1. 主次设备号分工

Linux 内核通过 设备号 唯一管理所有硬件设备，设备号 = 主设备号(Major) + 次设备号(Minor)。

• 主设备号：负责匹配驱动类型，内核通过主设备号找到对应的驱动程序，一类驱动对应一个主设备号

• 次设备号：负责区分同一驱动下的多个设备实例，同一个驱动可通过不同次设备号管理多个外设

2. chrdev[n] 内核设备数组

内核维护一个全局字符设备数组 chrdev[]，这是内核管理所有字符设备的核心容器。所有注册成功的字符设备，都会以 struct cdev 对象的形式挂载到该数组中。

核心作用：上层 VFS 系统识别设备后，通过设备号检索 chrdev[] 数组，快速定位到对应的驱动结构体，完成设备与驱动的匹配。

三、静态流程：字符设备驱动开发标准四步（模块加载阶段）

该流程发生在 insmod 加载驱动模块时，目的是把自定义驱动注册进内核，让内核识别该设备，为后续 APP 访问做前置准备，是所有字符设备驱动的通用标准流程。

第一步：确定设备号


第一步

确定设备号

static int major = 0; → 动态分配

开发驱动首先需要为设备分配唯一设备号，分为两种方式：

• 静态分配：手动指定主次设备号，设备号固定，但易与系统设备冲突，仅适用于专用自研设备

• 动态分配：由内核自动分配空闲主设备号，兼容性强、无冲突，是工业开发主流方式

设备号是后续设备匹配、数组挂载、节点创建的唯一身份标识。

第二步：构造核心驱动结构体


第二步

构造 file_operations

static struct file_operations hello_fops

单纯的设备号无法实现设备功能，需要初始化两个核心结构体，定义设备的属性和功能：

1. struct cdev：内核字符设备核心对象，用于向内核描述设备基础信息，绑定设备号

2. struct file_operations：文件操作回调结构体，是驱动与上层交互的核心接口，自定义 open、read、write、close 函数，实现设备读写功能

简单来说：设备号是设备的“身份证”，结构体是设备的“功能说明书”。

第三步：注册字符设备


第三步

注册字符设备

register_chrdev(0, "hello_dev", &hello_fops)

结构体初始化完成后，调用内核注册函数，将cdev 设备对象、设备号信息录入内核 chrdev[] 管理数组。

注册成功后，内核正式收录该设备，并返回有效主设备号（动态分配模式）；注册失败需做异常处理，防止内核内存泄漏。

本质：完成驱动与内核的绑定，让内核知道「该设备号对应的驱动功能是什么」。

第四步：入口函数封装初始化逻辑


第四步

入口函数 + module_init

hello_init() + module_init(hello_init)

将上述「设备号配置、结构体初始化、设备注册」所有逻辑，统一封装到自定义初始化函数中，并通过 module_init 声明为模块入口。

补充：module_init 与 init_module 关系

• init_module：内核原生底层入口函数，是模块加载的系统级入口，开发者无需手动定义

• module_init：内核封装宏，开发专用，作用是告知内核「自定义函数为当前驱动的入口函数」

执行逻辑：insmod 加载模块 → 触发 init_module → 调用 module_init 绑定的自定义初始化函数 → 完成设备全套注册。

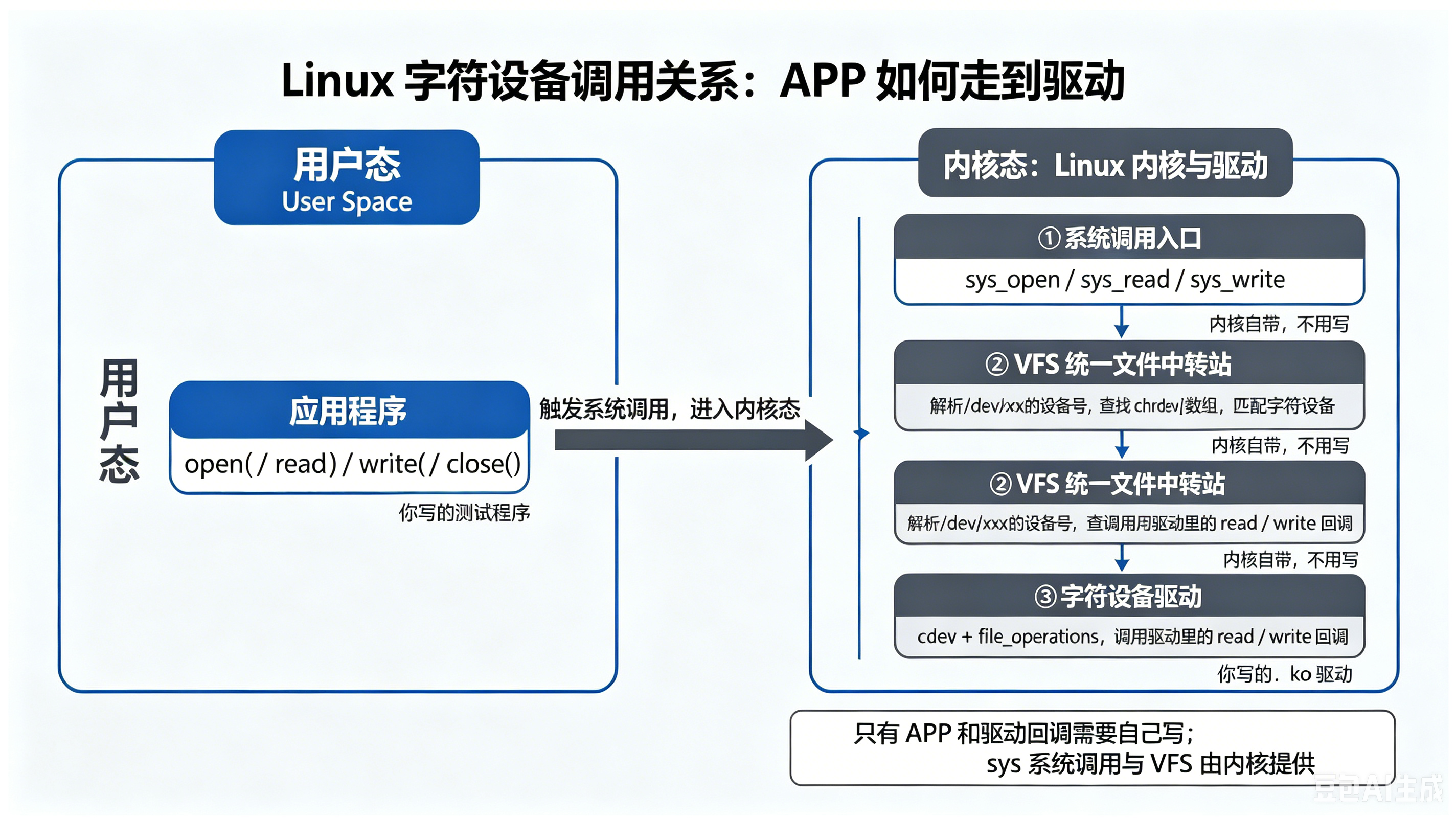

四、动态流程：APP 读写设备完整调用链路（运行阶段）

驱动加载注册完成后，内核已留存设备信息。当用户运行应用程序操作 /dev 设备文件时，会触发自上而下的四层完整调用，这是驱动真正工作的核心流程。

场景：APP 读取字符设备数据

1. 应用层（用户态）

APP 调用标准文件 IO 函数，无任何内核相关代码，完全遵循通用文件操作逻辑：

open("/dev/xxx", O_RDWR) → read(fd, buf, len) → close(fd)

2. 系统调用层（用户态切换内核态）

用户态无法直接访问内核驱动，APP 的 open/read 函数会触发内核系统调用，完成权限切换：

open() -> sys_open、read() -> sys_read

至此，程序从用户态进入内核态，交由内核处理设备请求。

3. VFS 虚拟文件系统层（内核分发）

VFS 是内核的统一文件抽象层，屏蔽了字符设备、块设备、普通文件的差异，负责统一调度：

VFS 解析 /dev 设备文件的主次设备号，遍历内核 chrdev[] 数组，精准匹配到我们提前注册的 struct cdev 设备对象。

4. 字符设备驱动层（执行自定义逻辑）

VFS 找到 cdev 对象后，取出其绑定的 file_operations 回调函数集，最终调用我们自己编写的驱动函数：

驱动 .open() → 驱动 .read() → 数据从内核/硬件拷贝到用户缓冲区 → 驱动 .close()

完成一次完整的设备读取操作。

五、完整闭环总结（静态 + 动态）

1. 静态加载流程（只做一次：insmod 时执行）

确定设备号 → 构造 cdev + file_operations 结构体 → 注册设备到内核 chrdev 数组 → 入口函数完成初始化

作用：让内核认识设备、记录驱动功能，完成“备案注册”

2. 动态运行流程（每次 APP 操作都执行）

APP 调用文件IO → 触发系统调用 → VFS 通过设备号匹配 chrdev 设备 → 执行驱动自定义回调函数

作用：实现用户程序与硬件设备的数据交互

六、核心知识点终极梳理

• chrdev[] 数组：内核字符设备注册表，是 VFS 匹配驱动的核心索引

• 主次设备号：主号匹配驱动类型，次号区分设备实例

• 四步开发流程：驱动初始化的静态标准，是设备可用的前提

• 四层调用链路：设备读写的动态运行逻辑，是驱动工作的本质

• module_init：驱动加载入口，串联所有初始化逻辑

七、拓展理解

所有 Linux 字符设备（LED、按键、串口、传感器等）全部遵循这套统一框架。复杂驱动只是在基础流程上，新增了中断处理、内核定时器、硬件寄存器配置、数据校验等业务逻辑，模块注册、四层调用的核心底层框架完全不变。
