亲密的网络旅程番外篇：亲手“造”出一个 VLAN 标签——从 Linux 命令行到 Wireshark 抓包的全流程实战
引言：理论再好，不如亲手验证
我们在前面的章节中，深入理解了 802.1Q VLAN 的机制，知道了它通过在以太网帧中插入一个 4 字节的标签，将单根物理网线划分成多个逻辑网络。
但是，这些标签真的存在吗？
还是说，它们只是教科书里的理论模型？当你打开 Wireshark 时，你真的能“亲眼看到”那个 4 字节的“身份证”吗？
答案是肯定的。但仅仅看截图是不够的。你需要亲手操作——亲手 “造” 一个 VLAN 标签，亲手 “发” 一个带有 VLAN 标签的数据包，再亲手 “抓” 到它、“解析” 它。
这一章，我们就来做这件事。我们不需要昂贵的交换机，不需要复杂的配置。你只需要一台装有 Linux 系统（如 Ubuntu、CentOS）的电脑，以及 Wireshark 即可。
让我们开始吧。
第一部分：准备工作——环境与工具
1.1 你需要什么？
- 一台 Linux 机器：你可以是实体机，也可以是虚拟机（如 VirtualBox、VMware）。推荐使用 Ubuntu 或 CentOS。
- Wireshark：用于抓包和解析数据。在 Linux 中，可以通过
sudo apt install wireshark（Ubuntu）或sudo yum install wireshark（CentOS）安装。 - 网络接口：你需要一个可用的物理网卡或虚拟网卡，比如
eth0或ens33。接下来的操作会在一个 独立的接口 上进行，不会影响你的正常上网。
1.2 确认你的网络接口
首先，查看你当前可用的网络接口。打开终端，输入以下命令：
ip link show
你会看到类似这样的输出：
1: lo: <LOOPBACK,UP,LOWER_UP> mtu 65536 qdisc noqueue state UNKNOWN mode DEFAULT group default qlen 1000
link/loopback 00:00:00:00:00:00 brd 00:00:00:00:00:00
2: ens33: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 1500 qdisc pfifo_fast state UP mode DEFAULT group default qlen 1000
link/ether 00:0c:29:ab:cd:ef brd ff:ff:ff:ff:ff:ff
在这个例子中，ens33 是你的主物理网卡。我们将使用它来创建 VLAN 接口。注意： 确保你的网卡处于 UP 状态（即已连接并启用）。
第二部分：Linux 中的“魔法”——vconfig 命令详解
我们之前在理论中提到了 vconfig。现在，让我们实地使用它。
2.1 安装 vconfig
在 Ubuntu/Debian 系统中，vconfig 属于 vlan 包，需要额外安装：
sudo apt install vlan
在 CentOS/RHEL 系统中，它通常包含在 vconfig 包中：
sudo yum install vconfig
安装完成后，可以通过 vconfig -h 查看帮助信息，确认安装成功。
2.2 创建 VLAN 接口
假设我们要在物理网卡 ens33 上创建一个 VLAN ID 为 10 的虚拟接口。
输入以下命令：
sudo vconfig add ens33 10
这个命令做了什么？
vconfig：调用 VLAN 配置工具。add：表示“添加”一个 VLAN 接口。ens33：指定要依附的物理网卡。10：指定 VLAN ID（范围 1-4094）。
执行后，终端会返回：
Added VLAN with VID == 10 to IF -:ens33:-
此时，系统会在 ens33 上创建一个名为 ens33.10 的虚拟接口。
你可以再次运行 ip link show，你会发现一个新的接口出现了：
3: ens33.10@ens33: <BROADCAST,MULTICAST> mtu 1500 qdisc noop state DOWN mode DEFAULT group default qlen 1000
link/ether 00:0c:29:ab:cd:ef brd ff:ff:ff:ff:ff:ff
注意：此时 ens33.10 的状态还是 DOWN（关闭），它还没有被激活。
2.3 激活 VLAN 接口
要让 ens33.10 真正工作，我们需要将它“激活”。
sudo ip link set ens33.10 up
或者使用：
sudo ifconfig ens33.10 up
现在再次运行 ip link show ens33.10，你会看到状态变成了 UP。
3: ens33.10@ens33: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 1500 qdisc pfifo_fast state UP mode DEFAULT group default qlen 1000
link/ether 00:0c:29:ab:cd:ef brd ff:ff:ff:ff:ff:ff
补充说明：你也可以使用 vlan 包中提供的另一个命令 vconfig 的 set_flag 选项来激活接口，但 ip link set ... up 是更通用的方法。
2.4 给 VLAN 接口分配 IP（可选）
为了让这个 VLAN 接口能被“使用”，我们可以给它分配一个 IP 地址。
sudo ip addr add 192.168.10.1/24 dev ens33.10
或者：
sudo ifconfig ens33.10 192.168.10.1 netmask 255.255.255.0
注意：这个 IP 地址仅用于测试，它与物理网卡 ens33 的 IP 是 独立的。这意味着，你可以让 ens33 连接互联网，而 ens33.10 连接一个完全不同的 VLAN 网络。
第三部分：Wireshark 中的“读卡”——捕获并验证 VLAN 标签
现在，我们有了一个可以发送 VLAN 标签的接口 ens33.10。接下来，我们要用它发送一个数据包，并通过 Wireshark 捕获它，亲眼验证 VLAN 标签的存在。
3.1 启动 Wireshark 监听
- 打开 Wireshark（需要 root 权限或属于 wireshark 用户组）。
- 在接口列表中，选择你的物理网卡
ens33（注意：不是ens33.10，因为 VLAN 标签是在物理网卡上“实时”生成的，我们必须在物理层捕获它）。 - 点击“开始捕获”（蓝色的鲨鱼鳍图标）。
3.2 发送测试数据包
我们不需要发送复杂的 HTTP 请求，最简单的测试方法是使用 ping 命令。但 ping 通常使用 icmp 协议，我们需要确保它通过 ens33.10 接口发送。
打开另一个终端窗口，输入：
ping -I ens33.10 192.168.10.2
解释：
-I ens33.10：指定通过ens33.10接口发送数据包。192.168.10.2：假设这是一个在相同 VLAN 中的目标 IP（你可以使用你自己的测试 IP，或者将目标设为192.168.10.255进行广播）。
如果你没有目标 IP，也可以使用 arping 发送 ARP 请求（这种方式更简单，因为 ARP 帧通常较小）：
sudo arping -I ens33.10 192.168.10.2
或者直接发送一个广播包：
ping -I ens33.10 -c 1 -b 192.168.10.255
3.3 在 Wireshark 中寻找“幽灵”
当你执行 ping 或 arping 命令时，Wireshark 的窗口会迅速滚动，显示捕获到的数据包。
我们需要找到我们发出的那个数据包。由于我们使用 ens33.10 发送，且目标为 192.168.10.2，我们在 Wireshark 的过滤器中输入以下过滤条件：
icmp
或者（如果你只发了 ARP）：
arp
观察：
在 Wireshark 的“数据包列表”窗格中，你应该会看到一个来自 192.168.10.1 发往 192.168.10.2 的数据包。
关键步骤：选中这个数据包，在“数据包详细信息”窗格（中间的窗口）中，展开 Ethernet II 这一行。
3.4 发现“VLAN 身份证”
在 Ethernet II 下面，你会看到类似这样的结构：
Ethernet II, Src: 00:0c:29:ab:cd:ef, Dst: ...
Destination: ...
Source: ...
Type: 802.1Q Virtual LAN (0x8100)
关键点：
Type: 802.1Q Virtual LAN (0x8100)：这是 Wireshark 告诉你的重要信息——这不是一个普通的以太网帧，它包含 VLAN 标签。- 继续展开
802.1Q Virtual LAN这一行，你会看到：

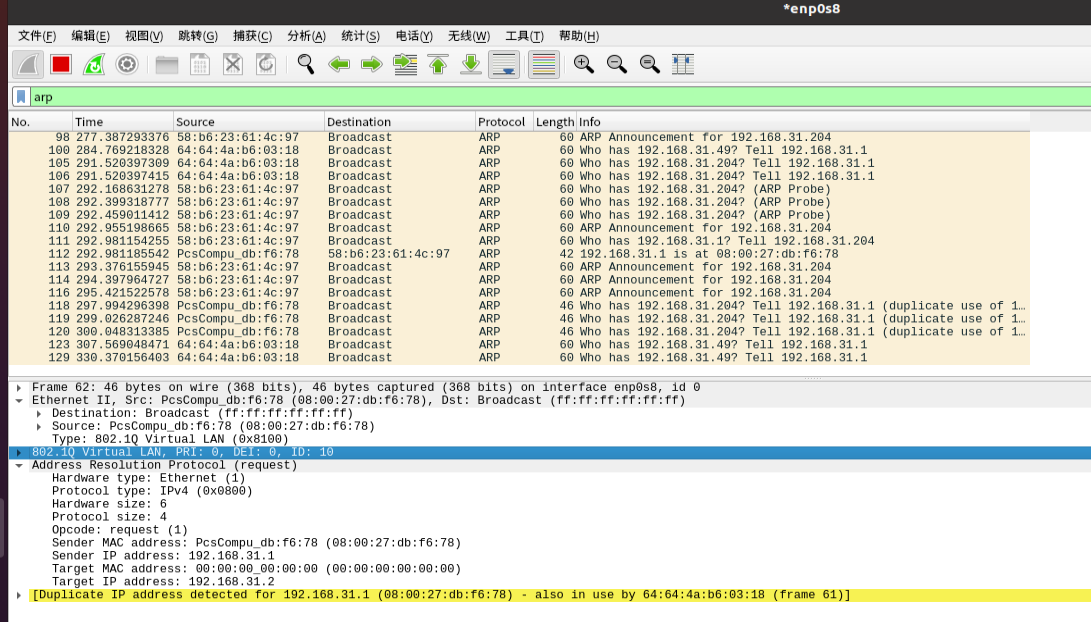

802.1Q Virtual LAN, PRI: 0, DEI: 0, ID: 10
Priority: 0 (Best Effort)
DEI: 0
ID: 10 (VLAN ID)
“证据”出现了！
- ID: 10：这正是我们在
vconfig中指定的 VLAN 10。 - PRI: 0：这是默认的优先级。
- DEI: 0：这是一个可丢弃标志位。
结论：Wireshark 成功地解析出了这个 4 字节的 VLAN 标签。
3.5 深入底部：查看原始字节
在 Wireshark 的“数据包字节”窗格（最底部的窗口），你会看到原始的十六进制数据。在以太网头部之后，你应该能看到：
81 00 00 0a
81 00：对应0x8100，即 VLAN 标签的 TPID。00 0a：0a（十进制为 10）是 VID，00是 PCP + DEI。
这就是 VLAN 标签在物理线上的真实“模样”。这就是我们在理论中提到的“魔法 4 字节”。
第四部分：深入实验——验证不同 VLAN 的隔离性
为了更透彻地理解，我们可以做一个“控制变量”实验：在没有 VLAN 标签的情况下，看同一个数据包如何被解析。
4.1 发送不带 VLAN 标签的普通帧
首先，停止正在进行的 ping 操作。然后，使用物理网卡 ens33 发送一个普通的 ping 包：
ping -I ens33 192.168.1.1
（假设你的主网络 192.168.1.1 是你的网关）
在 Wireshark 中过滤 icmp，你会看到这个包。展开它的 Ethernet II 头部，你会发现：
Type: IPv4 (0x0800)
没有 0x8100，没有 VLAN 标签。它就是一个标准的以太网帧。
4.2 直观对比
| 帧类型 | Type 字段 | VLAN 标签 | 解释 |
|---|---|---|---|
| 标准以太网帧 | 0x0800 (IP) |
无 | 这是最常见的普通数据包 |
| VLAN 标记帧 | 0x8100 (VLAN) |
4 字节 | 包含 VID=10，PRI=0 |
实验结论：
- 当你通过
ens33.10发送数据时，Linux 内核在底层自动插入了 4 字节的 VLAN 标签。 - 当你通过
ens33发送数据时，Linux 内核插入的是标准的 IP 协议类型。 - 这是通过
vconfig创建的虚拟接口 与 物理接口 之间的本质区别。
第五部分：还原“真实场景”——中间与右边的 Linux 命令
我们在理论中看到的那几行命令，现在可以完全理解了：
vconfig add eth1 2
ip link set vlan0002 up
这里 eth1 是物理接口，2 是 VID。执行后，系统会创建一个名为 vlan0002 或 eth1.2 的虚拟接口。当你给这个虚拟接口配置 IP 并启用它后，它就像一条独立的“虚拟网线”，连接到 VLAN 2 中。
这个命令的经典应用场景：
- 路由器/防火墙：一个物理网卡通过 VLAN 虚拟出多个接口，分别连接不同的“部门子网”，实现物理隔离。
- 服务器：一台服务器通过不同的 VLAN 接口，同时连接“管理网络”和“业务网络”。
- 虚拟化：在 KVM、VMware 等虚拟化平台中，宿主机通过 VLAN 接口将不同虚拟机的流量分离到不同的物理交换机上。
第六部分：总结——从“见证”到“创造”
今天，我们完成了一次完整的“理论→实践”闭环：
- 理论：我们知道 VLAN 标签是 4 字节的
0x8100加上 VID。 - 工具：我们用
vconfig在 Linux 中创建了 VLAN 接口。 - 发送：我们通过
ping和arping发送了测试数据包。 - 捕获：我们用 Wireshark 捕获了物理接口上的原始帧。
- 验证：我们亲眼看到了
0x8100和 VID=10 的真实存在。
核心洞见：
VLAN 标签并不是一个“理论概念”，也不是 Wireshark 为了显示方便而“编造”的。它是一个真实存在的、可观察、可操作的 4 字节数据。当你理解了它的生成方式（vconfig）和解析方式（Wireshark），你就真正掌握了 VLAN——它不再是书本里的图，而是你手中的工具。
下一步：
你可以尝试修改 VID，比如 vconfig add ens33 20，再重复一次上面的步骤，看看 Wireshark 中显示的 ID 会不会变成 20。当你能够反复验证这个过程时，你就真正掌握了 VLAN 的“灵魂”。
