Flowable 工作流引擎在 OA 系统中的深度实践

📖 相关链接

官方网站

• 官网
• Flowable 官网

演示站点

• 点狮多业务管理平台
• Ruoyi-多业务单体版本

开源仓库

• Gitee: 点狮多业务管理平台
• GitCode:
  • 点狮多业务管理平台
  • 点狮OA
  • 点狮HRM

---

目录

1. 工作流引擎概述
2. Flowable 架构深度解析
3. 流程引擎集成与配置
4. 自定义流程设计器实现
5. 复杂流程编排实战
6. 流程性能优化
7. 流程监控与管理
8. 业务数据集成方案
9. 生产环境最佳实践
10. 总结与展望

---

1. 工作流引擎概述

1.1 工作流引擎的价值

在 OA 系统中，工作流引擎是核心组件，承担着流程定义、流程执行、任务管理等关键职责。一个优秀的工作流引擎需要具备以下能力：

能力维度	技术要求	业务价值
流程建模	支持 BPMN2.0 标准、可视化建模	业务人员可自主设计流程
流程执行	高性能、高可用、事务一致性	保障业务流程稳定运行
任务管理	多种任务分配策略、任务委派/转办	灵活应对组织架构变化
流程监控	实时监控、性能分析、异常预警	及时发现和处理问题
扩展能力	自定义任务、自定义服务	适配复杂业务场景

1.2 Flowable vs 其他工作流引擎

在选择工作流引擎时，我们对比了主流方案：

特性	Flowable	Activiti	Camunda	jBPM
社区活跃度	⭐⭐⭐⭐⭐	⭐⭐⭐	⭐⭐⭐⭐⭐	⭐⭐⭐⭐
BPMN2.0支持	完整	完整	完整	完整
性能表现	优秀	良好	优秀	良好
文档完善度	⭐⭐⭐⭐⭐	⭐⭐⭐	⭐⭐⭐⭐⭐	⭐⭐⭐⭐
Spring集成	原生支持	原生支持	原生支持	良好
DMN支持	⭐⭐⭐⭐⭐	⭐⭐	⭐⭐⭐⭐⭐	⭐⭐⭐⭐
云原生	支持	有限	优秀	良好
学习曲线	适中	适中	陡峭	陡峭

Flowable 的优势：

1. ** Activiti 原班人马打造**：延续了 Activiti 的设计理念，同时增加了更多企业级特性
2. 功能完整性：支持 BPMN、DMN、Form、Content 等全套规范
3. Spring Boot 深度集成：开箱即用的 Spring Boot Starter
4. 性能优异：在流程实例数、吞吐量等指标上表现优秀
5. 社区活跃：持续迭代更新，问题响应及时

1.3 点狮 OA 的流程需求

点狮 OA 系统的流程场景包括但不限于：

人事类：请假申请、加班申请、调休申请、离职申请
行政类：用车申请、会议室申请、印章申请、物品领用
财务类：差旅申请、报销申请、付款申请、借款申请
业务类：合同审批、订单审批、报价审批、项目审批

这些流程的共同特点：

• ✅ 流程节点复杂（会签、或签、条件分支）
• ✅ 审批层级多（3-10级审批）
• ✅ 需要与业务数据深度集成
• ✅ 要求高性能（日均10万+流程实例）
• ✅ 需要灵活的流程配置能力

---

2. Flowable 架构深度解析

2.1 Flowable 核心架构

Flowable 采用分层架构设计，核心层次如下：

┌─────────────────────────────────────────────────────────────┐
│                        API 层                                │
│  ┌──────────────┐  ┌──────────────┐  ┌──────────────┐       │
│  │  Flowable API│  │  BPMN API    │  │  Form API    │       │
│  └──────────────┘  └──────────────┘  └──────────────┘       │
└─────────────────────────────────────────────────────────────┘
                           ↓
┌─────────────────────────────────────────────────────────────┐
│                        引擎层                                │
│  ┌──────────────┐  ┌──────────────┐  ┌──────────────┐       │
│  │ Process Engine│ │ Task Engine  │ │ Form Engine  │       │
│  └──────────────┘  └──────────────┘  └──────────────┘       │
└─────────────────────────────────────────────────────────────┘
                           ↓
┌─────────────────────────────────────────────────────────────┐
│                        持久层                                │
│  ┌──────────────┐  ┌──────────────┐  ┌──────────────┐       │
│  │  DB Schema   │  │ MyBatis Mapper│ │ JPA Entity   │       │
│  └──────────────┘  └──────────────┘  └──────────────┘       │
└─────────────────────────────────────────────────────────────┘

2.2 核心组件详解

2.2.1 ProcessEngine（流程引擎）

流程引擎是 Flowable 的核心，负责流程的定义、执行、管理：

// ProcessEngine 配置
@Configuration
public class FlowableConfiguration {

    @Bean
    public ProcessEngine processEngine() {
        return ProcessEngineConfiguration
            .createProcessEngineConfigurationFromResourceDefault()
            .buildProcessEngine();
    }

    @Bean
    public RepositoryService repositoryService(ProcessEngine processEngine) {
        return processEngine.getRepositoryService();
    }

    @Bean
    public RuntimeService runtimeService(ProcessEngine processEngine) {
        return processEngine.getRuntimeService();
    }

    @Bean
    public TaskService taskService(ProcessEngine processEngine) {
        return processEngine.getTaskService();
    }

    @Bean
    public HistoryService historyService(ProcessEngine processEngine) {
        return processEngine.getHistoryService();
    }

    @Bean
    public ManagementService managementService(ProcessEngine processEngine) {
        return processEngine.getManagementService();
    }
}

核心服务职责：

服务	职责	主要方法
RepositoryService	流程定义管理	deploy()、getDeployment()
RuntimeService	流程实例管理	startProcessInstanceByKey()
TaskService	任务管理	complete()、claim()
HistoryService	历史数据查询	createHistoric…Query
ManagementService	系统管理	getMetaData()

2.2.2 数据库表结构

Flowable 使用 60+ 张表来存储流程相关数据，核心表分类：

-- 流程定义表（ACT_RE_）
ACT_RE_PROCDEF          -- 流程定义表
ACT_RE_DEPLOYMENT        -- 部署表
ACT_RE_MODEL             -- 模型表

-- 流程实例表（ACT_RU_）
ACT_RU_EXECUTION         -- 流程实例执行表
ACT_RU_TASK              -- 任务实例表
ACT_RU_VARIABLE          -- 流程变量表
ACT_RU_IDENTITYLINK      -- 身份关联表

-- 历史数据表（ACT_HI_）
ACT_HI_PROCINST          -- 历史流程实例
ACT_HI_TASKINST          -- 历史任务实例
ACT_HI_VARINST           -- 历史变量实例
ACT_HI_DETAIL            -- 历史详情

-- 其他表（ACT_...）
ACT_EVT_LOG              -- 事件日志
ACT_PROCDEF_INFO        -- 流程定义信息
ACT_GE_BYTEARRAY         -- 通用字节数组表

2.3 Flowable 与 Spring Boot 集成

点狮 OA 使用 Flowable 的 Spring Boot Starter：

<dependency>
    <groupId>org.flowable</groupId>
    <artifactId>flowable-spring-boot-starter-process</artifactId>
    <version>${flowable.version}</version>
</dependency>

# application.yml
flowable:
  # 数据库配置
  database-schema-update: true
  # 异步执行器配置
  async-executor-activate: true
  async-history-enabled: true
  async-history-duration: 1h
  # 流程定义缓存
  process-definition-cache-limit: 200
  # 任务执行器配置
  executor-activate-thread-count: 10
  executor-async-thread-count: 10
  # 休眠任务配置
  async-executor-message-queue-mode: true

---

3. 流程引擎集成与配置

3.1 自定义流程引擎配置

点狮 OA 对 Flowable 进行了深度定制：

@Configuration
public class PointlionFlowableConfiguration {

    /**
     * 自定义流程引擎配置
     */
    @Bean
    public ProcessEngineConfiguration processEngineConfiguration(
            DataSource dataSource,
            PlatformTransactionManager transactionManager) {

        SpringProcessEngineConfiguration configuration = new SpringProcessEngineConfiguration();

        // 基础配置
        configuration.setDataSource(dataSource);
        configuration.setTransactionManager(transactionManager);
        configuration.setDatabaseSchemaUpdate(ProcessEngineConfiguration.DB_SCHEMA_UPDATE_TRUE);

        // 性能优化配置
        configuration.setAsyncExecutorEnabled(true);           // 启用异步执行
        configuration.setAsyncHistoryEnabled(true);            // 启用异步历史
        configuration.setAsyncHistoryDuration("PT1H");         // 历史数据异步保存1小时
        configuration.setEnableExecutorPerProcessDefinition(true); // 每个流程定义独立执行器

        // 缓存配置
        configuration.setProcessDefinitionCacheLimit(200);      // 流程定义缓存
        configuration.setProcessDefinitionCacheEnabled(true);

        // 事件监听器
        configuration.setEventListeners(Arrays.asList(
            new ProcessInstanceEventListener(),
            new TaskCompletedEventListener()
        ));

        // 自定义配置
        configuration.setCustomPreVariableExpressions(Arrays.asList(
            new CurrentTimeExpression(),
            new CurrentUserExpression()
        ));

        return configuration;
    }

    /**
     * 流程引擎 Bean
     */
    @Bean
    public ProcessEngine processEngine(ProcessEngineConfiguration configuration) {
        return configuration.buildProcessEngine();
    }

    /**
     * 扩展任务服务
     */
    @Bean
    public PointlionTaskService pointlionTaskService(ProcessEngine processEngine) {
        return new PointlionTaskService(processEngine);
    }

    /**
     * 流程监听器配置
     */
    @Bean
    public GlobalEventListener globalEventListener() {
        GlobalEventListener listener = new GlobalEventListener();
        listener.setOnCommitted() {
            @Override
            public void onCommitted(ActivitiEvent event) {
                handleProcessEvent(event);
            }
        };
        return listener;
    }
}

3.2 自定义任务服务

扩展 TaskService 增加业务方法：

@Service
public class PointlionTaskService {

    @Resource
    private TaskService taskService;

    @Resource
    private RuntimeService runtimeService;

    /**
     * 完成任务并设置变量
     */
    public void completeWithVariables(String taskId, Map<String, Object> variables) {
        taskService.setVariables(taskId, variables);
        taskService.complete(taskId);
    }

    /**
     * 批量完成任务
     */
    public void batchComplete(List<String> taskIds) {
        taskIds.forEach(taskId -> {
            try {
                taskService.complete(taskId);
            } catch (Exception e) {
                log.error("批量完成任务失败: taskId={}", taskId, e);
            }
        });
    }

    /**
     * 委派任务
     */
    public void delegateTask(String taskId, String userId) {
        TaskEntity task = (TaskEntity) taskService.createTaskQuery()
            .taskId(taskId)
            .singleResult();

        if (task != null) {
            task.setOwner(task.getAssignee());
            task.setAssignee(userId);
            taskService.saveTask(task);
        }
    }

    /**
     * 加签任务
     */
    public void addCounterSign(String taskId, String userId, boolean before) {
        TaskEntity task = (TaskEntity) taskService.createTaskQuery()
            .taskId(taskId)
            .singleResult();

        if (task != null) {
            // 创建新的子任务
            Task newTask = taskService.newTask();
            newTask.setName(task.getName() + "-加签");
            newTask.setAssignee(userId);
            newTask.setParentTaskId(task.getId());
            newTask.setProcessInstanceId(task.getProcessInstanceId());
            taskService.saveTask(newTask);
        }
    }

    /**
     * 减签任务
     */
    public void removeCounterSign(String taskId) {
        TaskEntity task = (TaskEntity) taskService.createTaskQuery()
            .taskId(taskId)
            .singleResult();

        if (task != null && StringUtils.isNotBlank(task.getParentTaskId())) {
            // 删除子任务
            taskService.deleteTask(taskId, true);
        }
    }
}

3.3 流程事件监听器

@Component
public class ProcessInstanceEventListener implements FlowableEventListener {

    @Override
    public void onEvent(FlowableEvent event) {
        switch (event.getType()) {
            case PROCESS_CREATED:
                handleProcessCreated((FlowableEntityEvent) event);
                break;
            case PROCESS_COMPLETED:
                handleProcessCompleted((FlowableEntityEvent) event);
                break;
            case TASK_CREATED:
                handleTaskCreated((FlowableEntityEvent) event);
                break;
            case TASK_COMPLETED:
                handleTaskCompleted((FlowableEntityEvent) event);
                break;
            default:
                break;
        }
    }

    /**
     * 流程实例创建事件
     */
    private void handleProcessCreated(FlowableEntityEvent event) {
        String processInstanceId = event.getProcessInstanceId();
        String processDefinitionId = event.getProcessDefinitionId();

        log.info("[流程创建] processInstanceId={}, processDefinitionId={}",
            processInstanceId, processDefinitionId);

        // 记录流程创建日志
        // 发送通知消息
        // 更新业务状态
    }

    /**
     * 流程实例完成事件
     */
    private void handleProcessCompleted(FlowableEntityEvent event) {
        String processInstanceId = event.getProcessInstanceId();

        log.info("[流程完成] processInstanceId={}", processInstanceId);

        // 记录流程完成日志
        // 发送完成通知
        // 更新业务数据
        // 生成流程报告
    }

    /**
     * 任务创建事件
     */
    private void handleTaskCreated(FlowableEntityEvent event) {
        String taskId = ((TaskEntity) event).getId();
        String assignee = ((TaskEntity) event).getAssignee();

        log.info("[任务创建] taskId={}, assignee={}", taskId, assignee);

        // 发送任务通知
        // 更新待办列表
    }

    /**
     * 任务完成事件
     */
    private void handleTaskCompleted(FlowableEntityEvent event) {
        String taskId = ((TaskEntity) event).getId();

        log.info("[任务完成] taskId={}", taskId);

        // 记录任务完成日志
        // 触发下一步流程
        // 更新业务数据
    }

    @Override
    public boolean isFailOnException() {
        return false;
    }

    @Override
    public boolean isAsync() {
        return false;
    }
}

---

4. 自定义流程设计器实现

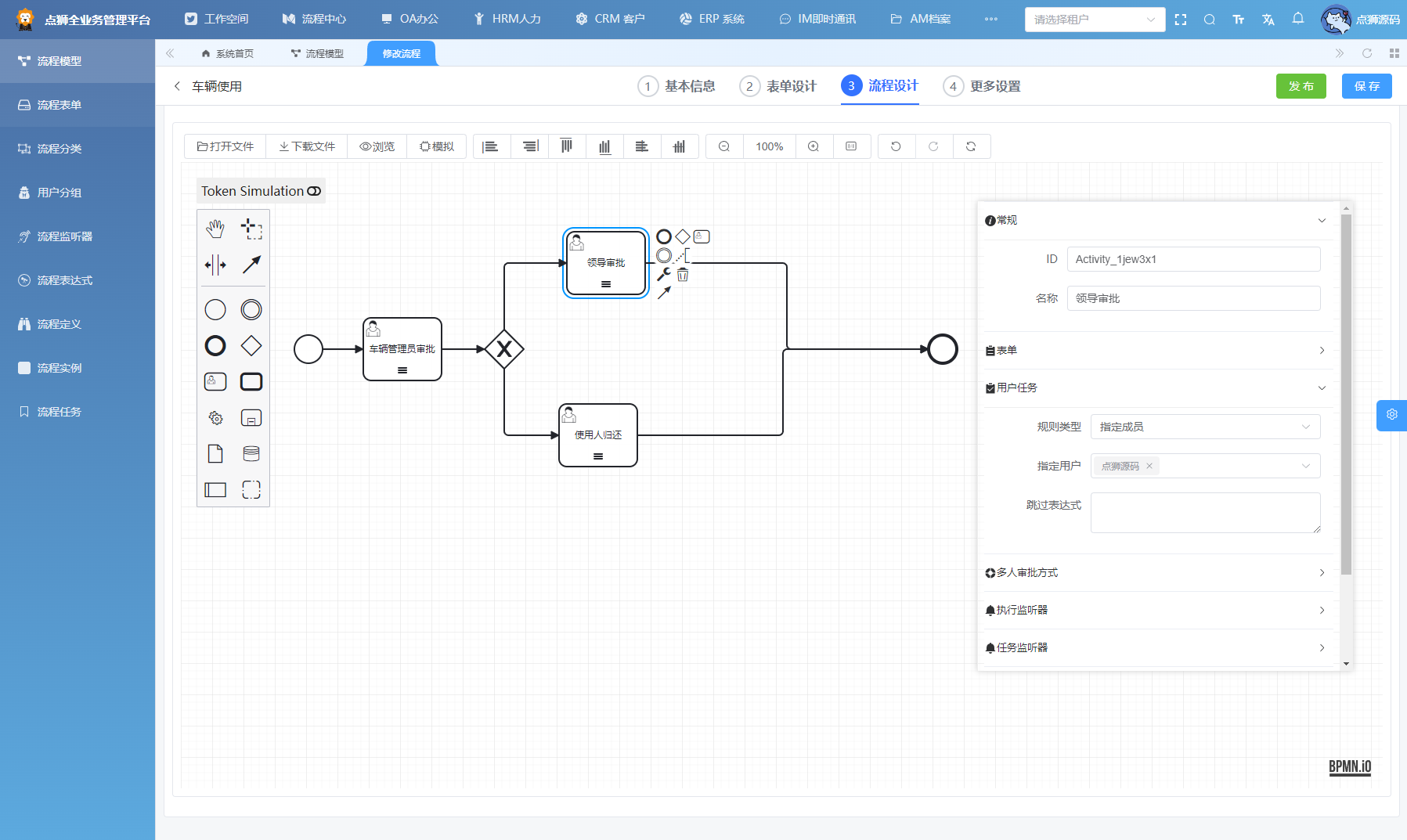

4.1 流程设计器架构

点狮 OA 的流程设计器采用前后端分离架构：

┌─────────────────────────────────────────────────────────────┐
│                      前端（Vue3）                            │
│  ┌───────────────────────────────────────────────────────┐ │
│  │              流程设计器组件                            │ │
│  │  ┌──────────┐  ┌──────────┐  ┌──────────┐            │ │
│  │  │ 节点面板 │  │ 属性面板 │  │ 工具栏   │            │ │
│  │  └──────────┘  └──────────┘  └──────────┘            │ │
│  │  ┌──────────────────────────────────────┐            │ │
│  │  │         流程图画布（SVG）             │            │ │
│  │  └──────────────────────────────────────┘            │ │
│  └───────────────────────────────────────────────────────┘ │
└─────────────────────────────────────────────────────────────┘
                           ↓ REST API
┌─────────────────────────────────────────────────────────────┐
│                   后端（Spring Boot）                         │
│  ┌──────────────┐  ┌──────────────┐  ┌──────────────┐       │
│  │ 流程保存接口 │  │ 流程部署接口 │  │ 流程导出接口 │       │
│  └──────────────┘  └──────────────┘  └──────────────┘       │
│  ┌──────────────┐  ┌──────────────┐  ┌──────────────┐       │
│  │ Repository   │  │ Runtime      │  │ Task         │       │
│  │ Service      │  │ Service      │  │ Service      │       │
│  └──────────────┘  └──────────────┘  └──────────────┘       │
└─────────────────────────────────────────────────────────────┘

4.2 流程模型数据结构

流程设计器的核心数据结构：

/**
 * 流程模型 DTO
 */
@Data
public class ProcessModelDTO {

    /**
     * 模型ID
     */
    private String id;

    /**
     * 模型名称
     */
    private String name;

    /**
     * 模型KEY
     */
    private String key;

    /**
     * 流程分类
     */
    private String category;

    /**
     * 流程版本
     */
    private Integer version;

    /**
     * 流程描述
     */
    private String description;

    /**
     * BPMN XML
     */
    private String bpmnXml;

    /**
     * 流程图JSON（前端使用）
     */
    private String flowJson;

    /**
     * 表单配置
     */
    private List<FormFieldDTO> formFields;

    /**
     * 流程权限配置
     */
    private ProcessPermissionDTO permission;
}

/**
 * 节点定义
 */
@Data
public class NodeDefinitionDTO {

    /**
     * 节点ID
     */
    private String id;

    /**
     * 节点名称
     */
    private String name;

    /**
     * 节点类型
     */
    private NodeType type;

    /**
     * 节点位置
     */
    private Position position;

    /**
     * 审批人配置
     */
    private AssigneeConfigDTO assigneeConfig;

    /**
     * 表单权限
     */
    private FormPermissionDTO formPermission;

    /**
     * 超时配置
     */
    private TimeoutConfigDTO timeoutConfig;

    /**
     * 监听器配置
     */
    private List<ListenerConfigDTO> listeners;
}

/**
 * 节点类型
 */
public enum NodeType {
    START_EVENT,         // 开始节点
    END_EVENT,          // 结束节点
    USER_TASK,          // 用户任务
    SERVICE_TASK,       // 服务任务
    EXCLUSIVE_GATEWAY,   // 排他网关
    PARALLEL_GATEWAY,   // 并行网关
    INCLUSIVE_GATEWAY,   // 包容网关
    SUB_PROCESS,        // 子流程
    CALL_ACTIVITY       // 调用活动
}

4.3 流程保存与部署

@Service
public class ProcessModelService {

    @Resource
    private RepositoryService repositoryService;

    @Resource
    private ProcessDefinitionService processDefinitionService;

    /**
     * 保存流程模型
     */
    @Transactional
    public String saveProcessModel(ProcessModelDTO modelDTO) {
        // 1. 验证流程模型
        validateProcessModel(modelDTO);

        // 2. 转换为 BPMN XML
        String bpmnXml = convertToBpmnXml(modelDTO);

        // 3. 保存到数据库
        ProcessDefinitionDO processDefinition = new ProcessDefinitionDO();
        processDefinition.setId(modelDTO.getId());
        processDefinition.setName(modelDTO.getName());
        processDefinition.setKey(modelDTO.getKey());
        processDefinition.setCategory(modelDTO.getCategory());
        processDefinition.setBpmnXml(bpmnXml);
        processDefinition.setFlowJson(modelDTO.getFlowJson());
        processDefinition.setVersion(getNextVersion(modelDTO.getKey()));
        processDefinitionMapper.insert(processDefinition);

        // 4. 部署到 Flowable
        return deployProcess(modelDTO.getKey(), bpmnXml);
    }

    /**
     * 部署流程
     */
    private String deployProcess(String key, String bpmnXml) {
        DeploymentBuilder deployment = repositoryService.createDeployment()
            .name(key)
            .addString(key + ".bpmn20.xml", bpmnXml);

        Deployment deploy = deployment.deploy();

        log.info("[流程部署] key={}, deploymentId={}", key, deploy.getId());

        return deploy.getId();
    }

    /**
     * 转换为 BPMN XML
     */
    private String convertToBpmnXml(ProcessModelDTO modelDTO) {
        BpmnModel bpmnModel = new BpmnModel();
        Process process = new Process();
        process.setId(modelDTO.getKey());
        process.setName(modelDTO.getName());
        bpmnModel.addProcess(process);

        // 解析流程JSON，构建BPMN模型
        List<NodeDefinitionDTO> nodes = parseFlowJson(modelDTO.getFlowJson());

        for (NodeDefinitionDTO node : nodes) {
            switch (node.getType()) {
                case START_EVENT:
                    process.addFlowElement(createStartEvent(node));
                    break;
                case END_EVENT:
                    process.addFlowElement(createEndEvent(node));
                    break;
                case USER_TASK:
                    process.addFlowElement(createUserTask(node));
                    break;
                case EXCLUSIVE_GATEWAY:
                    process.addFlowElement(createExclusiveGateway(node));
                    break;
                // 其他节点类型...
            }
        }

        // 添加连线
        addSequenceFlows(process, nodes);

        // 转换为 XML
        return new BpmnXMLConverter().convertToXML(bpmnModel);
    }

    /**
     * 创建用户任务
     */
    private UserTask createUserTask(NodeDefinitionDTO node) {
        UserTask userTask = new UserTask();
        userTask.setId(node.getId());
        userTask.setName(node.getName());

        // 设置审批人
        AssigneeConfigDTO assigneeConfig = node.getAssigneeConfig();
        if (assigneeConfig != null) {
            switch (assigneeConfig.getType()) {
                case USER:
                    userTask.setAssignee(assigneeConfig.getExpression());
                    break;
                case ROLE:
                    userTask.setCandidateGroups(assigneeConfig.getExpression());
                    break;
                case INITIATOR:
                    userTask.setAssignee("${initiator}");
                    break;
                case CUSTOM:
                    // 自定义任务监听器处理
                    addTaskListener(userTask, assigneeConfig);
                    break;
            }
        }

        // 设置表单权限
        if (node.getFormPermission() != null) {
            setFormPermission(userTask, node.getFormPermission());
        }

        return userTask;
    }

    /**
     * 添加任务监听器
     */
    private void addTaskListener(UserTask userTask, AssigneeConfigDTO config) {
        FlowableListener listener = new FlowableListener();
        listener.setImplementation(config.getListenerClass());
        listener.setEvent("create");
        userTask.addTaskListener(listener);
    }
}

4.4 流程设计器前端核心代码

// 流程设计器主组件
<template>
  <div class="process-designer">
    <!-- 工具栏 -->
    <div class="toolbar">
      <el-button @click="saveProcess">保存</el-button>
      <el-button @click="deployProcess">部署</el-button>
      <el-button @click="exportProcess">导出</el-button>
    </div>

    <!-- 节点面板 -->
    <div class="node-panel">
      <div class="node-item"
           v-for="node in nodeTypes"
           :key="node.type"
           draggable="true"
           @dragstart="onDragStart($event, node)">
        <i :class="node.icon"></i>
        <span>{{ node.name }}</span>
      </div>
    </div>

    <!-- 流程图画布 -->
    <div class="canvas-container"
         @drop="onDrop"
         @dragover="onDragOver">
      <svg ref="svgCanvas" class="flow-canvas">
        <!-- 流程连线 -->
        <line v-for="line in lines"
              :key="line.id"
              :x1="line.startX"
              :y1="line.startY"
              :x2="line.endX"
              :y2="line.endY"
              stroke="#999" />

        <!-- 流程节点 -->
        <g v-for="node in nodes"
           :key="node.id"
           @click="selectNode(node)"
           @mousedown="startDrag($event, node)">
          <rect :x="node.x"
                :y="node.y"
                :width="node.width"
                :height="node.height"
                :fill="node.color"
                stroke="#666" />
          <text :x="node.x + node.width/2"
                :y="node.y + node.height/2">
            {{ node.name }}
          </text>
        </g>
      </svg>
    </div>

    <!-- 属性面板 -->
    <div class="property-panel">
      <el-form v-if="selectedNode" :model="selectedNode">
        <el-form-item label="节点名称">
          <el-input v-model="selectedNode.name" />
        </el-form-item>

        <el-form-item label="审批人配置" v-if="selectedNode.type === 'userTask'">
          <el-select v-model="selectedNode.assigneeType">
            <el-option label="指定人员" value="user" />
            <el-option label="角色" value="role" />
            <el-option label="发起人" value="initiator" />
            <el-option label="自定义" value="custom" />
          </el-select>
        </el-form-item>

        <el-form-item label="表单权限">
          <el-checkbox-group v-model="selectedNode.formPermissions">
            <el-checkbox label="read">只读</el-checkbox>
            <el-checkbox label="write">编辑</el-checkbox>
            <el-checkbox label="hide">隐藏</el-checkbox>
          </el-checkbox-group>
        </el-form-item>
      </el-form>
    </div>
  </div>
</template>

<script setup>
import { ref, reactive } from 'vue'
import { saveProcessModel, deployProcess } from '@/api/process'

const nodes = ref([])
const lines = ref([])
const selectedNode = ref(null)

const nodeTypes = [
  { type: 'startEvent', name: '开始', icon: 'el-icon-video-play' },
  { type: 'userTask', name: '用户任务', icon: 'el-icon-user' },
  { type: 'exclusiveGateway', name: '排他网关', icon: 'el-icon-share' },
  { type: 'endEvent', name: '结束', icon: 'el-icon-video-pause' }
]

// 保存流程
const saveProcess = async () => {
  const processModel = {
    id: generateId(),
    name: '请假流程',
    key: 'leave_process',
    category: 'oa',
    nodes: nodes.value,
    lines: lines.value
  }

  await saveProcessModel(processModel)
  ElMessage.success('保存成功')
}

// 部署流程
const deployProcess = async () => {
  await deployProcess(processId.value)
  ElMessage.success('部署成功')
}
</script>

---

5. 复杂流程编排实战

5.1 会签（并行审批）实现

会签是指一个审批节点需要多人同时审批，所有人都同意后才可进入下一节点：

/**
 * 会签配置
 */
@Data
public class ParallelSignConfig {

    /**
     * 会签人员列表
     */
    private List<String> users;

    /**
     * 会签比例（如：0.5表示50%通过即可）
     */
    private double passRate;

    /**
     * 是否需要所有人都同意
     */
    private boolean needAllAgree;

    /**
     * 超时配置
     */
    private Long timeout;
}

/**
 * 会签任务监听器
 */
@Component
public class ParallelSignListener implements TaskListener {

    @Override
    public void notify(DelegateTask delegateTask) {
        String processInstanceId = delegateTask.getProcessInstanceId();
        String taskId = delegateTask.getId();

        // 获取会签配置
        ParallelSignConfig config = getParallelSignConfig(delegateTask);

        // 创建多个子任务
        List<String> users = config.getUsers();
        for (String user : users) {
            TaskEntity subTask = (TaskEntity) taskService.newTask();
            subTask.setName(delegateTask.getName() + "-会签");
            subTask.setAssignee(user);
            subTask.setParentTaskId(taskId);
            subTask.setProcessInstanceId(processInstanceId);
            subTask.setCategory("parallel-sign");
            taskService.saveTask(subTask);
        }

        // 保存会签配置
        runtimeService.setVariable(processInstanceId,
            "parallel_sign_" + taskId, config);
    }

    /**
     * 检查会签是否完成
     */
    public boolean checkParallelSignComplete(String parentTaskId) {
        List<Task> subTasks = taskService.createTaskQuery()
            .parentTaskId(parentTaskId)
            .list();

        // 如果没有子任务，说明已全部完成
        if (CollectionUtils.isEmpty(subTasks)) {
            return true;
        }

        // 获取会签配置
        String processInstanceId = subTasks.get(0).getProcessInstanceId();
        ParallelSignConfig config = (ParallelSignConfig) runtimeService
            .getVariable(processInstanceId, "parallel_sign_" + parentTaskId);

        // 统计已完成的任务
        long completedCount = subTasks.stream()
            .filter(task -> task.getEndTime() != null)
            .count();

        // 判断是否达到通过比例
        if (config.isNeedAllAgree()) {
            return completedCount == config.getUsers().size();
        } else {
            return completedCount >= config.getUsers().size() * config.getPassRate();
        }
    }
}

5.2 或签（任意一人审批）实现

或签是指多人审批时，任意一人审批通过即可进入下一节点：

/**
 * 或签配置
 */
@Data
public class OrSignConfig {

    /**
     * 审批人员列表
     */
    private List<String> users;

    /**
     * 是否抢占式（一人审批后其他人自动失效）
     */
    private boolean isPreemptive;
}

/**
 * 或签任务监听器
 */
@Component
public class OrSignListener implements TaskListener {

    @Override
    public void notify(DelegateTask delegateTask) {
        String processInstanceId = delegateTask.getProcessInstanceId();
        String taskId = delegateTask.getId();

        // 获取或签配置
        OrSignConfig config = getOrSignConfig(delegateTask);

        // 设置候选用户
        for (String user : config.getUsers()) {
            taskService.addCandidateUser(taskId, user);
        }

        // 保存或签配置
        runtimeService.setVariable(processInstanceId,
            "or_sign_" + taskId, config);
    }

    /**
     * 或签完成后处理其他任务
     */
    public void handleOrSignComplete(String completedTaskId) {
        TaskEntity completedTask = (TaskEntity) taskService.createTaskQuery()
            .taskId(completedTaskId)
            .singleResult();

        if (completedTask == null) {
            return;
        }

        String processInstanceId = completedTask.getProcessInstanceId();
        OrSignConfig config = (OrSignConfig) runtimeService
            .getVariable(processInstanceId, "or_sign_" + completedTaskId);

        // 如果是抢占式，删除其他待审批任务
        if (config.isPreemptive()) {
            List<Task> otherTasks = taskService.createTaskQuery()
                .processInstanceId(processInstanceId)
                .taskDefinitionKey(completedTask.getTaskDefinitionKey())
                .list();

            for (Task task : otherTasks) {
                if (!task.getId().equals(completedTaskId)) {
                    taskService.deleteTask(task.getId(), "或签抢占");
                }
            }
        }
    }
}

5.3 依次审批（顺序会签）实现

依次审批是指多人按顺序依次审批：

/**
 * 依次审批配置
 */
@Data
public class SequentialSignConfig {

    /**
     * 审批人员顺序列表
     */
    private List<String> users;

    /**
     * 当前审批人索引
     */
    private int currentIndex;
}

/**
 * 依次审批监听器
 */
@Component
public class SequentialSignListener implements TaskListener {

    @Override
    public void notify(DelegateTask delegateTask) {
        String processInstanceId = delegateTask.getProcessInstanceId();
        String taskId = delegateTask.getId();

        // 获取顺序审批配置
        SequentialSignConfig config = getSequentialSignConfig(delegateTask);

        // 分配第一个审批人
        if (config.getUsers().isEmpty()) {
            throw new BusinessException("审批人不能为空");
        }

        delegateTask.setAssignee(config.getUsers().get(0));
        config.setCurrentIndex(0);

        // 保存配置
        runtimeService.setVariable(processInstanceId,
            "sequential_sign_" + taskId, config);
    }

    /**
     * 完成当前任务，创建下一个任务
     */
    public void handleSequentialSignComplete(String completedTaskId) {
        TaskEntity completedTask = (TaskEntity) taskService.createTaskQuery()
            .taskId(completedTaskId)
            .singleResult();

        if (completedTask == null) {
            return;
        }

        String processInstanceId = completedTask.getProcessInstanceId();
        SequentialSignConfig config = (SequentialSignConfig) runtimeService
            .getVariable(processInstanceId, "sequential_sign_" + completedTaskId);

        // 检查是否还有下一个审批人
        int nextIndex = config.getCurrentIndex() + 1;
        if (nextIndex >= config.getUsers().size()) {
            // 所有审批人都已完成，结束流程
            return;
        }

        // 创建下一个任务
        TaskEntity nextTask = (TaskEntity) taskService.newTask();
        nextTask.setName(completedTask.getName());
        nextTask.setAssignee(config.getUsers().get(nextIndex));
        nextTask.setProcessInstanceId(processInstanceId);
        nextTask.setTaskDefinitionKey(completedTask.getTaskDefinitionKey());
        taskService.saveTask(nextTask);

        // 更新索引
        config.setCurrentIndex(nextIndex);
        runtimeService.setVariable(processInstanceId,
            "sequential_sign_" + completedTask.getId(), config);
    }
}

5.4 条件分支（排他网关）实现

排他网关根据条件选择一个分支执行：

/**
 * 条件分支配置
 */
@Data
public class ConditionBranchConfig {

    /**
     * 条件表达式
     */
    private String expression;

    /**
     * 条件名称
     */
    private String name;

    /**
     * 目标节点ID
     */
    private String targetNodeId;
}

/**
 * 条件表达式解析器
 */
@Component
public class ConditionExpressionParser {

    /**
     * 解析条件表达式
     */
    public boolean parse(String expression, Map<String, Object> variables) {
        // 使用 Spring Expression Language (SpEL)
        ExpressionParser parser = new SpelExpressionParser();
        StandardEvaluationContext context = new StandardEvaluationContext();

        // 添加自定义函数
        context.registerFunction("getAmount", new MethodExpression(
            clazz -> clazz.getDeclaredMethod("getAmount")
        ));

        Expression exp = parser.parseExpression(expression);
        Boolean result = exp.getValue(context, variables, Boolean.class);

        return result != null && result;
    }
}

/**
 * 条件分支处理器
 */
@Service
public class ConditionBranchHandler {

    @Resource
    private ConditionExpressionParser parser;

    /**
     * 执行条件分支
     */
    public String executeConditionBranch(String processInstanceId,
                                         List<ConditionBranchConfig> branches) {
        // 获取流程变量
        Map<String, Object> variables = runtimeService.getVariables(processInstanceId);

        // 遍历条件分支
        for (ConditionBranchConfig branch : branches) {
            if (parser.parse(branch.getExpression(), variables)) {
                return branch.getTargetNodeId();
            }
        }

        // 没有匹配的条件，使用默认分支
        return getDefaultBranch(branches);
    }
}

---

6. 流程性能优化

6.1 性能瓶颈分析

流程引擎的性能瓶颈通常出现在以下几个方面：

瓶颈点	影响	优化方案
数据库查询	流程实例查询慢	索引优化、缓存
流程变量存储	变量序列化开销大	变量精简、外部存储
历史数据	历史表膨胀	异步保存、定期归档
任务查询	待办任务查询慢	缓存、查询优化
流程实例	大量实例占用内存	实例池、归档

6.2 数据库优化

-- 为常用查询字段添加索引
CREATE INDEX idx_ru_task_assignee ON act_ru_task(assignee_);
CREATE INDEX idx_ru_task_proc_inst ON act_ru_task(proc_inst_id_);
CREATE INDEX idx_ru_execution_proc_inst ON act_ru_execution(proc_inst_id_);
CREATE INDEX idx_hi_proc_inst_end_time ON act_hi_procinst(end_time_);
CREATE INDEX idx_hi_taskinst_proc_inst ON act_hi_taskinst(proc_inst_id_);

-- 为流程变量查询优化
CREATE INDEX idx_ru_task_var_name ON act_ru_variable(name_);
CREATE INDEX idx_ru_task_var_task ON act_ru_variable(task_id_);

6.3 缓存策略

@Configuration
@EnableCaching
public class FlowableCacheConfiguration {

    /**
     * 流程定义缓存
     */
    @Bean
    public CacheManager flowableCacheManager() {
        SimpleCacheManager cacheManager = new SimpleCacheManager();

        // 流程定义缓存
        cacheManager.registerCustomCache("processDefinition",
            new ConcurrentMapCache("processDefinition", 200, true));

        // 流程实例缓存
        cacheManager.registerCustomCache("processInstance",
            new ConcurrentMapCache("processInstance", 500, true));

        // 任务缓存
        cacheManager.registerCustomCache("task",
            new ConcurrentMapCache("task", 1000, true));

        return cacheManager;
    }

    /**
     * 流程定义缓存服务
     */
    @Service
    public class ProcessDefinitionCacheService {

        @Cacheable(value = "processDefinition", key = "#processDefinitionId")
        public ProcessDefinition getProcessDefinition(String processDefinitionId) {
            return repositoryService.createProcessDefinitionQuery()
                .processDefinitionId(processDefinitionId)
                .singleResult();
        }

        @CacheEvict(value = "processDefinition", key = "#processDefinitionId")
        public void evictProcessDefinition(String processDefinitionId) {
            // 流程定义更新时清除缓存
        }
    }
}

6.4 异步处理优化

/**
 * 异步流程处理器
 */
@Service
public class AsyncProcessHandler {

    @Resource
    private RuntimeService runtimeService;

    @Resource
    private ThreadPoolExecutor asyncExecutor;

    /**
     * 异步启动流程实例
     */
    @Async("asyncExecutor")
    public void startProcessAsync(String processDefinitionKey,
                                  Map<String, Object> variables) {
        try {
            runtimeService.startProcessInstanceByKey(processDefinitionKey, variables);
        } catch (Exception e) {
            log.error("[异步启动流程] 失败: processDefinitionKey={}",
                processDefinitionKey, e);
        }
    }

    /**
     * 异步完成任务
     */
    @Async("asyncExecutor")
    public void completeTaskAsync(String taskId,
                                   Map<String, Object> variables) {
        try {
            taskService.complete(taskId, variables);
        } catch (Exception e) {
            log.error("[异步完成任务] 失败: taskId={}", taskId, e);
        }
    }
}

6.5 历史数据归档

/**
 * 历史数据归档服务
 */
@Service
public class HistoryArchiveService {

    @Resource
    private HistoryService historyService;

    /**
     * 归档指定时间之前的历史数据
     */
    @Transactional
    public void archiveHistoryData(Date archiveDate) {
        // 1. 查询需要归档的数据
        List<HistoricProcessInstance> processInstances = historyService
            .createHistoricProcessInstanceQuery()
            .finishedBefore(archiveDate)
            .list();

        // 2. 导出到归档表
        for (HistoricProcessInstance instance : processInstances) {
            archiveProcessInstance(instance);
        }

        // 3. 删除已归档的数据
        deleteArchivedData(archiveDate);
    }

    /**
     * 归档流程实例
     */
    private void archiveProcessInstance(HistoricProcessInstance instance) {
        // 保存到归档表
        ProcessInstanceArchive archive = new ProcessInstanceArchive();
        BeanUtils.copyProperties(instance, archive);
        archive.setArchiveTime(new Date());
        processInstanceArchiveMapper.insert(archive);

        // 归档任务数据
        List<HistoricTaskInstance> tasks = historyService
            .createHistoricTaskInstanceQuery()
            .processInstanceId(instance.getId())
            .list();

        for (HistoricTaskInstance task : tasks) {
            TaskArchive taskArchive = new TaskArchive();
            BeanUtils.copyProperties(task, taskArchive);
            taskArchive.setArchiveId(archive.getId());
            taskArchiveMapper.insert(taskArchive);
        }
    }
}

---

7. 流程监控与管理

7.1 流程监控指标

/**
 * 流程监控服务
 */
@Service
public class ProcessMonitorService {

    @Resource
    private RuntimeService runtimeService;

    @Resource
    private HistoryService historyService;

    @Resource
    private TaskService taskService;

    /**
     * 获取流程监控数据
     */
    public ProcessMonitorDTO getProcessMonitorData(String processDefinitionKey) {
        ProcessMonitorDTO monitor = new ProcessMonitorDTO();

        // 统计运行中的流程实例
        long runningCount = runtimeService.createProcessInstanceQuery()
            .processDefinitionKey(processDefinitionKey)
            .count();

        // 统计已完成的流程实例
        long completedCount = historyService.createHistoricProcessInstanceQuery()
            .processDefinitionKey(processDefinitionKey)
            .finished()
            .count();

        // 统计待办任务数
        long pendingTaskCount = taskService.createTaskQuery()
            .processDefinitionKey(processDefinitionKey)
            .count();

        // 统计平均流程耗时
        double avgDuration = historyService.createHistoricProcessInstanceQuery()
            .processDefinitionKey(processDefinitionKey)
            .finished()
            .list()
            .stream()
            .mapToLong(HistoricProcessInstance::getDurationInMillis)
            .average()
            .orElse(0);

        // 统计流程状态分布
        Map<String, Long> statusDistribution = getStatusDistribution(processDefinitionKey);

        monitor.setRunningCount(runningCount);
        monitor.setCompletedCount(completedCount);
        monitor.setPendingTaskCount(pendingTaskCount);
        monitor.setAvgDuration(avgDuration);
        monitor.setStatusDistribution(statusDistribution);

        return monitor;
    }

    /**
     * 获取流程状态分布
     */
    private Map<String, Long> getStatusDistribution(String processDefinitionKey) {
        Map<String, Long> distribution = new HashMap<>();

        // 按节点统计待办任务
        List<Task> tasks = taskService.createTaskQuery()
            .processDefinitionKey(processDefinitionKey)
            .list();

        tasks.forEach(task -> {
            String nodeKey = task.getTaskDefinitionKey();
            distribution.put(nodeKey, distribution.getOrDefault(nodeKey, 0L) + 1);
        });

        return distribution;
    }
}

7.2 流程异常预警

/**
 * 流程异常预警服务
 */
@Service
public class ProcessAlertService {

    @Resource
    private SmsSendService smsSendService;

    @Resource
    private EmailSendService emailSendService;

    /**
     * 检查并预警超时流程
     */
    @Scheduled(cron = "0 */30 * * * ?") // 每30分钟执行一次
    public void checkTimeoutProcesses() {
        // 查询运行时间超过阈值的流程实例
        long timeoutThreshold = 24 * 60 * 60 * 1000; // 24小时
        Date timeoutDate = new Date(System.currentTimeMillis() - timeoutThreshold);

        List<ProcessInstance> timeoutInstances = runtimeService
            .createProcessInstanceQuery()
            .startedBefore(timeoutDate)
            .list();

        for (ProcessInstance instance : timeoutInstances) {
            // 发送预警通知
            sendTimeoutAlert(instance);

            // 记录预警日志
            logTimeoutAlert(instance);
        }
    }

    /**
     * 检查并预警积压任务
     */
    @Scheduled(cron = "0 */10 * * * ?") // 每10分钟执行一次
    public void checkBacklogTasks() {
        // 查询积压超过阈值的任务
        long backlogThreshold = 100;
        String taskDefinitionKey = "leave_approval";

        long taskCount = taskService.createTaskQuery()
            .taskDefinitionKey(taskDefinitionKey)
            .count();

        if (taskCount > backlogThreshold) {
            // 发送预警通知
            sendBacklogAlert(taskDefinitionKey, taskCount);
        }
    }

    /**
     * 发送超时预警
     */
    private void sendTimeoutAlert(ProcessInstance instance) {
        String initiator = instance.getStartUserId();
        String processName = instance.getProcessDefinitionName();

        // 发送短信通知
        smsSendService.sendSingleSms(
            initiator,
            "流程超时预警",
            "您的" + processName + "流程已超时24小时未完成，请及时处理"
        );

        // 发送邮件通知
        emailSendService.sendEmail(
            initiator,
            "流程超时预警",
            buildTimeoutEmailContent(instance)
        );
    }
}

---

8. 业务数据集成方案

8.1 流程变量与业务数据绑定

/**
 * 流程变量管理服务
 */
@Service
public class ProcessVariableService {

    @Resource
    private RuntimeService runtimeService;

    @Resource
    private TaskService taskService;

    /**
     * 启动流程并绑定业务数据
     */
    public String startProcessWithBusinessData(String processDefinitionKey,
                                               String businessKey,
                                               Map<String, Object> businessData) {
        // 1. 精简流程变量（只存储必要字段）
        Map<String, Object> processVariables = new HashMap<>();
        processVariables.put("businessKey", businessKey);
        processVariables.put("businessType", getBusinessType(processDefinitionKey));
        processVariables.put("initiator", getCurrentUserId());

        // 2. 启动流程
        ProcessInstance instance = runtimeService.startProcessInstanceByKey(
            processDefinitionKey,
            businessKey,
            processVariables
        );

        // 3. 将业务数据ID与流程实例关联
        saveBusinessProcessMapping(businessKey, instance.getId(), businessData);

        return instance.getId();
    }

    /**
     * 获取业务数据
     */
    public Map<String, Object> getBusinessData(String processInstanceId) {
        // 1. 获取 businessKey
        String businessKey = (String) runtimeService.getVariable(
            processInstanceId, "businessKey");

        // 2. 查询业务数据映射
        BusinessProcessMapping mapping = businessProcessMappingMapper
            .selectByProcessInstanceId(processInstanceId);

        if (mapping == null) {
            return Collections.emptyMap();
        }

        // 3. 根据业务类型查询实际业务数据
        return getBusinessDataByType(mapping.getBusinessType(), mapping.getBusinessKey());
    }
}

8.2 流程回调机制

/**
 * 流程回调接口
 */
public interface ProcessCallback {

    /**
     * 流程启动回调
     */
    void onProcessStarted(ProcessInstance processInstance);

    /**
     * 流程完成回调
     */
    void onProcessCompleted(HistoricProcessInstance processInstance);

    /**
     * 任务创建回调
     */
    void onTaskCreated(DelegateTask task);

    /**
     * 任务完成回调
     */
    void onTaskCompleted(DelegateTask task);
}

/**
 * 流程回调管理器
 */
@Component
public class ProcessCallbackManager {

    private Map<String, ProcessCallback> callbackMap = new ConcurrentHashMap<>();

    /**
     * 注册回调
     */
    public void registerCallback(String processDefinitionKey, ProcessCallback callback) {
        callbackMap.put(processDefinitionKey, callback);
    }

    /**
     * 触发流程启动回调
     */
    public void triggerProcessStarted(ProcessInstance processInstance) {
        ProcessCallback callback = callbackMap.get(processInstance.getProcessDefinitionKey());
        if (callback != null) {
            callback.onProcessStarted(processInstance);
        }
    }

    /**
     * 触发流程完成回调
     */
    public void triggerProcessCompleted(HistoricProcessInstance processInstance) {
        ProcessCallback callback = callbackMap.get(processInstance.getProcessDefinitionKey());
        if (callback != null) {
            callback.onProcessCompleted(processInstance);
        }
    }
}

/**
 * 请假流程回调实现
 */
@Component
public class LeaveProcessCallback implements ProcessCallback {

    @Resource
    private LeaveService leaveService;

    @Override
    public void onProcessStarted(ProcessInstance processInstance) {
        String businessKey = processInstance.getBusinessKey();

        // 更新请假单状态
        leaveService.updateStatus(businessKey, LeaveStatus.APPROVING);
    }

    @Override
    public void onProcessCompleted(HistoricProcessInstance processInstance) {
        String businessKey = processInstance.getBusinessKey();

        // 获取审批结果
        Boolean approved = (Boolean) processInstance.getVariable("approved");

        // 更新请假单状态
        if (approved) {
            leaveService.updateStatus(businessKey, LeaveStatus.APPROVED);
        } else {
            leaveService.updateStatus(businessKey, LeaveStatus.REJECTED);
        }
    }

    @Override
    public void onTaskCreated(DelegateTask task) {
        // 发送待办通知
        sendTaskNotification(task);
    }

    @Override
    public void onTaskCompleted(DelegateTask task) {
        // 记录审批日志
        recordApprovalLog(task);
    }
}

---

9. 生产环境最佳实践

9.1 部署架构

┌─────────────────────────────────────────────────────────────┐
│                        负载均衡                               │
│                    Nginx / SLB                               │
└─────────────────────────────────────────────────────────────┘
                           ↓
┌──────────────┐  ┌──────────────┐  ┌──────────────┐
│   OA App-1   │  │   OA App-2   │  │   OA App-3   │
└──────────────┘  └──────────────┘  └──────────────┘
                           ↓
┌─────────────────────────────────────────────────────────────┐
│                    Flowable 集群                            │
│  ┌──────────────┐  ┌──────────────┐  ┌──────────────┐      │
│  │ Flowable-1   │  │ Flowable-2   │  │ Flowable-3   │      │
│  └──────────────┘  └──────────────┘  └──────────────┘      │
└─────────────────────────────────────────────────────────────┘
                           ↓
┌─────────────────────────────────────────────────────────────┐
│                       数据库集群                             │
│  ┌──────────────┐              ┌──────────────┐            │
│  │   Master     │ ←────────→  │    Slave    │            │
│  └──────────────┘   复制       └──────────────┘            │
└─────────────────────────────────────────────────────────────┘

9.2 配置文件

# 生产环境配置
flowable:
  # 数据库配置
  database-schema-update: false

  # 异步执行器配置
  async-executor-activate: true
  async-executor-message-queue-mode: true
  async-history-enabled: true
  async-history-duration: 12h

  # 缓存配置
  process-definition-cache-limit: 500
  process-definition-cache-enabled: true

  # 事件日志配置
  enable-event-history: true
  event-history-max-size: 10000

  # 限制配置
  mail-server-port: 25

  # 部署配置
  deployment-mode: single-node

9.3 监控指标

/**
 * 流程监控指标收集
 */
@Component
public class FlowableMetricsCollector {

    private MeterRegistry meterRegistry;

    @Scheduled(fixedRate = 60000) // 每分钟收集一次
    public void collectMetrics() {
        // 流程实例数量
        long instanceCount = runtimeService.createProcessInstanceQuery().count();
        meterRegistry.gauge("flowable.process.instance.count", instanceCount);

        // 任务数量
        long taskCount = taskService.createTaskQuery().count();
        meterRegistry.gauge("flowable.task.count", taskCount);

        // 待办任务数量
        long pendingCount = taskService.createTaskQuery()
            .taskAssignee("${initiator}").count();
        meterRegistry.gauge("flowable.task.pending.count", pendingCount);

        // 历史流程实例数量
        long historyCount = historyService.createHistoricProcessInstanceQuery()
            .count();
        meterRegistry.gauge("flowable.history.instance.count", historyCount);
    }
}

---

10. 总结与展望

10.1 实践总结

通过在点狮 OA 系统中深度应用 Flowable 工作流引擎，我们获得了以下经验：

1. 架构设计是关键

   • 合理的服务分层设计
   • 清晰的模块职责划分
   • 灵活的扩展机制

2. 性能优化需要体系化

   • 数据库优化是基础
   • 缓存策略是关键
   • 异步处理是补充

3. 业务集成要深度

   • 流程变量精简化
   • 业务数据外部化
   • 回调机制标准化

4. 监控运维很重要

   • 实时监控指标
   • 异常预警机制
   • 定期归档清理

10.2 未来展望

随着技术的发展，工作流引擎也在不断演进，未来值得关注的方向：

1. 云原生工作流

   • Kubernetes 部署
   • Service Mesh 集成
   • 云原生监控

2. AI 驱动的流程优化

   • 智能审批路径推荐
   • 流程瓶颈自动识别
   • 异常流程智能诊断

3. 低代码/零代码

   • 可视化流程设计
   • 拖拽式表单配置
   • 所见即所得

4. 流程挖掘（Process Mining）

   • 流程执行分析
   • 流程优化建议
   • 流程合规检查

---

参考资料

• Flowable 官方文档
• BPMN 2.0 规范
• Spring Boot + Flowable 整合
• Flowable 性能优化最佳实践

---

🔗 快速链接

演示站点

• 点狮多业务管理平台 - 在线体验
• Ruoyi-多业务单体版本 - 单体版本

开源项目

• 点狮多业务管理平台 - Gitee ⭐
• 点狮多业务管理平台 - GitCode ⭐

官方网站

• 点狮云官网 - 更多信息

相关文章

• 《仿钉钉流程设计器的技术实现》
• 《OA 低代码平台架构设计与实践》
• 《高并发场景下 OA 系统的性能优化》

---

感谢阅读！如果觉得有帮助，欢迎 Star 支持我们的开源项目： ⭐

• 点狮多业务管理平台 - Gitee
• 点狮多业务管理平台 - GitCode
