基于WebSocket RFC6455与SVG实现 LabVIEW 前面板无插件网页化远程控制，通过长连接双向通信、矢量界面渲染、JSON / 二进制数据传输，实现 PC、平板、手机等多终端浏览器实时访问与操控，兼容 Windows 与 Linux RT 目标机，无需客户端插件，适合内网远程监控、设备调试与老旧系统升级。

一、核心知识点

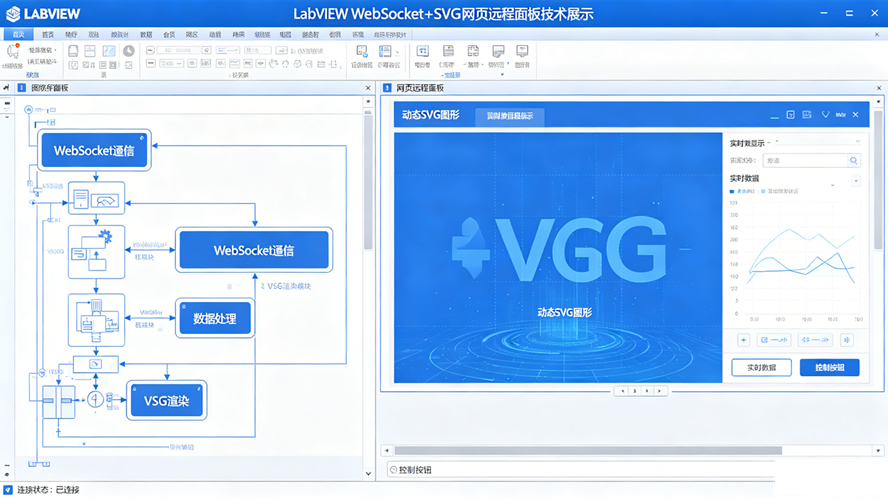

LabVIEW WebSocket+SVG 远程面板

是一套以HTML5 WebSocket为通信核心、SVG为矢量界面渲染载体的 LabVIEW 前面板网页化交互方案，遵循 RFC6455 标准，实现浏览器与 VI 之间低延迟、双向、实时的数据同步与界面控制，完全脱离浏览器插件与 LabVIEW 运行引擎，跨平台通用。

关键技术构成

WebSocket 长连接通信
- 基于 RFC6455 标准，TCP 长连接，全双工双向通信
- 支持文本（JSON）与二进制（ArrayBuffer）数据帧
- 握手严格使用\r\n作为头分隔符，保证跨浏览器兼容
SVG 矢量界面渲染
- 无损缩放，适配多终端分辨率
- 由 JS 实时驱动属性更新（位置、颜色、大小、旋转等）
双方向数据桥接
- 网页操作 → WebSocket → LabVIEW 控件值更新
- LabVIEW 值 / 属性变化 → WebSocket → 网页 SVG 实时刷新
RT 目标机适配
- 需配置mime.types添加image/svg+xml svg svgz
- 换行符统一使用\r\n，避免 CR/LF 兼容问题

二、使用场合

设备远程状态监控、参数调试（车间 / 实验室内网）
无 LabVIEW 环境的 PC / 平板 / 手机远程操控
cRIO、Linux RT 等嵌入式目标机无屏远程维护
老旧测控系统低成本网页化升级
多终端同步查看同一台设备运行状态
售后远程故障诊断、界面查看

三、技术特点

无插件、无 runtime：纯浏览器访问，跨平台通用
低延迟高实时：长连接优于 HTTP 轮询，毫秒级响应
矢量界面：SVG 无损缩放，移动端体验好
双向可控：网页可写可控，非单向展示
支持二进制：可传输波形、数组等大量数据
RT 兼容：可在 cRIO 等嵌入式硬件部署
开源轻量：无授权费用，资源占用低

四、使用注意事项

协议规范

握手与响应头必须用\r\n换行，不可依赖系统默认换行符。

RT 系统配置

在ni-rt/system/webserver/mime.types中添加：

image/svg+xml svg svgz，否则 SVG 显示为文本。

数据格式

数值传输统一用小数点，避免系统区域设置干扰。

连接管理

需处理Close Frame断开事件，及时清理连接资源。

控件兼容

复杂控件建议用图片兜底，只对布尔 / 数值 / 字符串做交互。

退出方式

必须正常关闭 VI，禁止强制中止，避免端口残留。

网络安全

仅限内网使用，不建议直接对公网开放。

五、与同类方案对比

表格

对比项	WebSocket+SVG	NI 远程面板	NI WebVI	传统 WebService
插件依赖	无	需要	无	无
双向交互	支持	支持	支持	弱 / 轮询
实时性	高（长连接）	中	高	低
移动端	优秀	差	良好	一般
RT 支持	可配置	有限	良好	一般
开发量	中	低	中高	高
适用场景	快速远程、老旧升级	简单内网监控	正式产品	数据对接

六、实际应用案例

案例：嵌入式 RT 设备远程调试系统

场景

现场多台 cRIO 采集设备无显示屏，需远程查看状态、修改参数。

实现
- LabVIEW 搭建采集与控制 VI，前面板使用数值、布尔、指示灯
- 启用 WebSocket 服务端，监听局域网 IP 端口
- 前端用 SVG 绘制面板，JS 绑定 WebSocket 接收数据并更新界面
- RT 系统配置 MIME 类型，确保 SVG 正常渲染
效果
- 工程师用平板 / 笔记本浏览器直接访问、实时操控
- 无插件、低延迟、界面清晰适配移动设备
- 不改动原有业务逻辑，快速实现远程化
