一、项目概述

本项目将在昨天已经部署好的高可用 Web 集群基础上，搭建一套完整的 ELK（Elasticsearch+Logstash+Kibana+Filebeat）分布式日志分析系统，实现全链路日志的统一收集、存储、搜索、可视化和告警。

这是运维工程师必备的核心技能，几乎所有互联网公司都使用 ELK 栈来处理海量日志数据。

项目架构图：

客户端
   |
   v
Keepalived(VIP)
   |         |
   v         v
HAProxy1  HAProxy2
   |         |
   v         v
Nginx1    Nginx2
   |         |
   v         v
Tomcat1   Tomcat2
   |         |
   v         v
Filebeat  Filebeat  # 所有节点都部署Filebeat
   |         |
   v         v
   Logstash         # 日志过滤和解析
       |
       v
   Elasticsearch    # 日志存储和搜索
       |
       v
     Kibana         # 可视化和告警

项目亮点：

• 与上一个高可用 Web 集群无缝对接
• 全链路日志收集（HAProxy、Nginx、Tomcat、系统日志）
• 结构化日志解析，支持多维度搜索
• 自定义可视化仪表盘，实时监控系统状态
• 日志告警功能，异常情况及时通知
• 可横向扩展，支持 TB 级日志处理

二、虚拟机规划与硬件要求

在你昨天 6 台虚拟机的基础上，新增 3 台虚拟机：

表格

主机名	IP 地址	操作系统	CPU	内存	硬盘	角色
es-master	192.168.176.140	CentOS 7.9	2 核	4GB	40GB	Elasticsearch 主节点
es-data	192.168.176.141	CentOS 7.9	2 核	4GB	60GB	Elasticsearch 数据节点
logstash-kibana	192.168.176.142	CentOS 7.9	2 核	3GB	20GB	Logstash+Kibana

总硬件要求：物理机 CPU≥14 核，内存≥21GB，硬盘≥240GB。如果你的物理机资源不足，可以将 Elasticsearch 主节点和数据节点合并为 1 台（2 核 6GB 内存）。

三、环境准备（所有新增节点执行）

1. 关闭防火墙和 SELinux

systemctl stop firewalld
systemctl disable firewalld

setenforce 0
sed -i 's/^SELINUX=.*/SELINUX=disabled/' /etc/selinux/config

2. 配置主机名和 hosts 文件

# 以es-master为例，其他节点修改对应主机名
hostnamectl set-hostname es-master

# 配置hosts文件（所有节点都要执行，包括之前的6台）
cat >> /etc/hosts << EOF
192.168.176.140 es-master
192.168.176.141 es-data
192.168.176.142 logstash-kibana
EOF

3. 配置时间同步

yum install -y ntpdate
ntpdate ntp.aliyun.com
echo "*/30 * * * * /usr/sbin/ntpdate ntp.aliyun.com >> /var/log/ntpdate.log 2>&1" | crontab -

4. 安装 JDK 1.8（Elasticsearch 和 Logstash 需要）

wget https://repo.huaweicloud.com/java/jdk/8u202-b08/jdk-8u202-linux-x64.tar.gz
tar -zxvf jdk-8u202-linux-x64.tar.gz -C /usr/local/
mv /usr/local/jdk1.8.0_202 /usr/local/jdk

cat >> /etc/profile << EOF
export JAVA_HOME=/usr/local/jdk
export JRE_HOME=\$JAVA_HOME/jre
export CLASSPATH=.:\$JAVA_HOME/lib:\$JRE_HOME/lib
export PATH=\$PATH:\$JAVA_HOME/bin
EOF

source /etc/profile
java -version

5. 优化内核参数（Elasticsearch 必须）

cat >> /etc/sysctl.conf << EOF
vm.max_map_count=655360
fs.file-max=655360
EOF

sysctl -p

cat >> /etc/security/limits.conf << EOF
* soft nofile 65536
* hard nofile 65536
* soft nproc 4096
* hard nproc 4096
EOF

四、详细部署步骤

第一部分：部署 Elasticsearch 集群（es-master 和 es-data 节点）

1. 下载并安装 Elasticsearch

# 下载Elasticsearch（华为云镜像，速度快）
wget https://mirrors.huaweicloud.com/elasticsearch/7.15.1/elasticsearch-7.15.1-linux-x86_64.tar.gz

# 解压安装
tar -zxvf elasticsearch-7.15.1-linux-x86_64.tar.gz -C /usr/local/
mv /usr/local/elasticsearch-7.15.1 /usr/local/elasticsearch

# 创建elasticsearch用户（ES不能用root运行）
useradd elasticsearch
chown -R elasticsearch:elasticsearch /usr/local/elasticsearch

2. 配置 Elasticsearch 主节点（es-master）

# 备份默认配置
mv /usr/local/elasticsearch/config/elasticsearch.yml /usr/local/elasticsearch/config/elasticsearch.yml.bak

# 创建主节点配置
cat > /usr/local/elasticsearch/config/elasticsearch.yml << EOF
# 集群名称，所有节点必须相同
cluster.name: web-cluster-logs

# 节点名称，每个节点必须不同
node.name: es-master

# 节点角色：master（主节点）
node.master: true
node.data: false
node.ingest: false

# 数据存储路径
path.data: /usr/local/elasticsearch/data
path.logs: /usr/local/elasticsearch/logs

# 绑定的IP地址，0.0.0.0表示允许所有IP访问
network.host: 0.0.0.0

# HTTP端口
http.port: 9200

# 集群发现配置
discovery.seed_hosts: ["192.168.176.140", "192.168.176.141"] #注意ip
cluster.initial_master_nodes: ["es-master"]

# 关闭安全认证（测试环境）
xpack.security.enabled: false
xpack.security.transport.ssl.enabled: false
EOF

3. 配置 Elasticsearch 数据节点（es-data）

# 备份默认配置
mv /usr/local/elasticsearch/config/elasticsearch.yml /usr/local/elasticsearch/config/elasticsearch.yml.bak

# 创建数据节点配置
cat > /usr/local/elasticsearch/config/elasticsearch.yml << EOF
cluster.name: web-cluster-logs
node.name: es-data

# 节点角色：data（数据节点）
node.master: false
node.data: true
node.ingest: true

path.data: /usr/local/elasticsearch/data
path.logs: /usr/local/elasticsearch/logs

network.host: 0.0.0.0
http.port: 9200

discovery.seed_hosts: ["192.168.176.140", "192.168.176.141"] #注意ip
cluster.initial_master_nodes: ["es-master"]

xpack.security.enabled: false
xpack.security.transport.ssl.enabled: false
EOF

完整的单节点兼容配置

# 备份默认配置
mv /usr/local/elasticsearch/config/elasticsearch.yml /usr/local/elasticsearch/config/elasticsearch.yml.bak

# 创建主节点配置
cat > /usr/local/elasticsearch/config/elasticsearch.yml << EOF
# 集群名称，所有节点必须相同
cluster.name: web-cluster-logs

# 节点名称，每个节点必须不同
node.name: es-master

# 节点角色：master（主节点）
node.master: true
node.data: true
node.ingest: true

# 数据存储路径
path.data: /usr/local/elasticsearch/data
path.logs: /usr/local/elasticsearch/logs

# 绑定的IP地址，0.0.0.0表示允许所有IP访问
network.host: 0.0.0.0

# HTTP端口
http.port: 9200

# 集群发现配置
discovery.seed_hosts: ["192.168.176.140", "192.168.176.141"] #注意ip
cluster.initial_master_nodes: ["es-master"]

# 关闭安全认证（测试环境）
xpack.security.enabled: false
xpack.security.transport.ssl.enabled: false
EOF

4. 启动 Elasticsearch（两个节点都执行）

# 切换到elasticsearch用户
su - elasticsearch

# 后台启动Elasticsearch
/usr/local/elasticsearch/bin/elasticsearch -d

# 等待30秒，验证启动

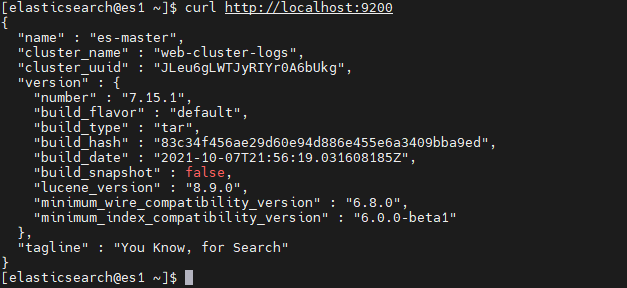

curl http://localhost:9200

预期输出：

{
  "name" : "es-master",
  "cluster_name" : "web-cluster-logs",
  "cluster_uuid" : "xxxxxx",
  "version" : {
    "number" : "7.17.10",
    "build_flavor" : "default",
    "build_type" : "tar",
    "build_hash" : "xxxxxx",
    "build_date" : "2023-05-23T22:03:24.915351436Z",
    "build_snapshot" : false,
    "lucene_version" : "8.11.1",
    "minimum_wire_compatibility_version" : "6.8.0",
    "minimum_index_compatibility_version" : "6.0.0-beta1"
  },
  "tagline" : "You Know, for Search"
}

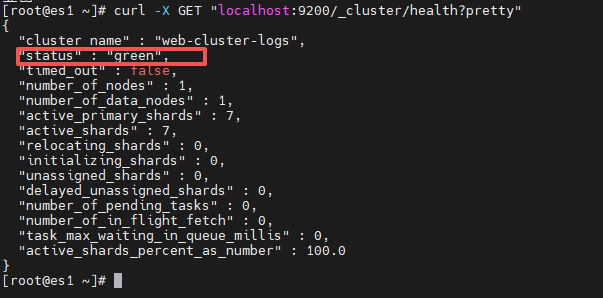

5. 验证集群状态

curl -X GET "localhost:9200/_cluster/health?pretty"

预期输出：status字段为green表示集群健康。

第二部分：部署 Kibana（logstash-kibana 节点）

1. 下载并安装 Kibana 7.15.1

wget https://mirrors.huaweicloud.com/kibana/7.15.1/kibana-7.15.1-linux-x86_64.tar.gz
tar -zxvf kibana-7.15.1-linux-x86_64.tar.gz -C /usr/local/
mv /usr/local/kibana-7.15.1-linux-x86_64 /usr/local/kibana

2. 配置 Kibana

# 备份默认配置
mv /usr/local/kibana/config/kibana.yml /usr/local/kibana/config/kibana.yml.bak

# 创建新配置
cat > /usr/local/kibana/config/kibana.yml << EOF
# Kibana端口
server.port: 5601

# 允许所有IP访问
server.host: "0.0.0.0"

# Elasticsearch地址（注意ip）
elasticsearch.hosts: ["http://192.168.176.140:9200", "http://192.168.176.141:9200"]

# 中文界面
i18n.locale: "zh-CN"
EOF

3. 启动 Kibana

# 创建kibana用户
useradd kibana
chown -R kibana:kibana /usr/local/kibana

# 切换到kibana用户，后台启动
su - kibana

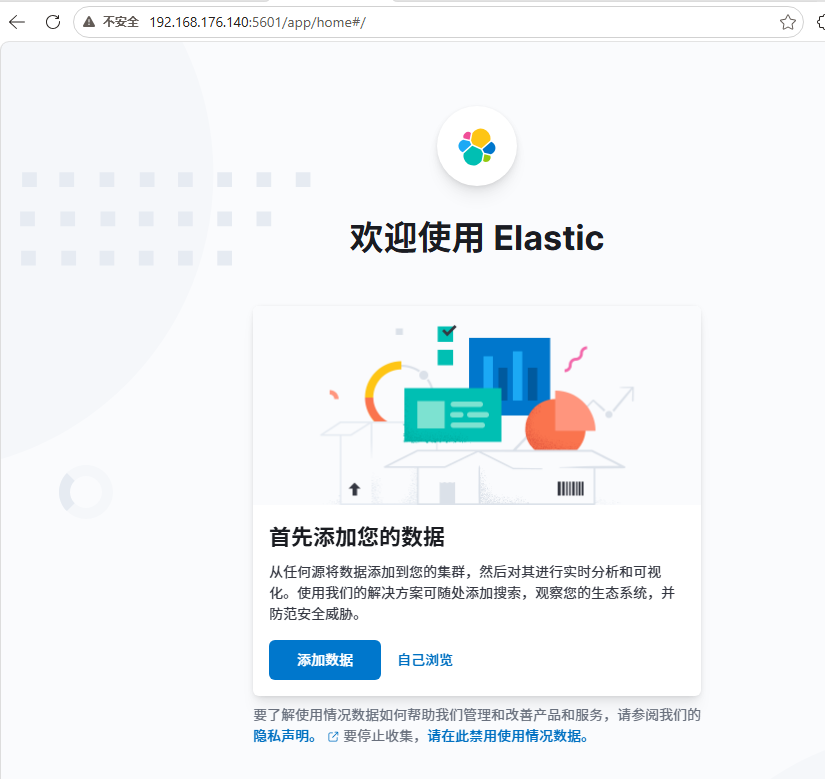

nohup /usr/local/kibana/bin/kibana &

# 等待1-2分钟，验证启动
curl http://localhost:5601

第三部分：部署 Logstash（logstash-kibana 节点）【注意用户】

1. 下载并安装 Logstash 7.15.1

wget https://mirrors.huaweicloud.com/logstash/7.15.1/logstash-7.15.1-linux-x86_64.tar.gz
tar -zxvf logstash-7.15.1-linux-x86_64.tar.gz -C /usr/local/
mv /usr/local/logstash-7.15.1 /usr/local/logstash

2. 创建 Logstash 配置文件

# 创建日志收集配置文件
cat > /usr/local/logstash/config/web-logs.conf << EOF
# 输入：接收Filebeat发送的日志
input {
  beats {
    port => 5044
  }
}

# 过滤：解析和处理日志
filter {
  # 处理Nginx访问日志
  if [fields][log_type] == "nginx-access" {
    grok {
      match => { "message" => "%{COMBINEDAPACHELOG}" }
    }
    date {
      match => [ "timestamp", "dd/MMM/yyyy:HH:mm:ss Z" ]
    }
  }

  # 处理Tomcat访问日志
  if [fields][log_type] == "tomcat-access" {
    grok {
      match => { "message" => "%{COMMONAPACHELOG}" }
    }
    date {
      match => [ "timestamp", "dd/MMM/yyyy:HH:mm:ss Z" ]
    }
  }

  # 处理HAProxy日志
  if [fields][log_type] == "haproxy" {
    grok {
      match => { "message" => "%{HAPROXYHTTP}" }
    }
    date {
      match => [ "timestamp", "dd/MMM/yyyy:HH:mm:ss.SSS" ]
    }
  }
}

# 输出：将日志发送到Elasticsearch（注意ip）
output {
  elasticsearch {
    hosts => ["http://192.168.176.140:9200", "http://192.168.176.141:9200"]
    index => "%{[fields][log_type]}-%{+YYYY.MM.dd}"
  }
}
EOF

3. 启动 Logstash

# 后台启动Logstash
nohup /usr/local/logstash/bin/logstash -f /usr/local/logstash/config/web-logs.conf &

# 验证启动
netstat -tlnp | grep 5044

第四部分：部署 Filebeat（所有之前的 6 台节点都执行）

1. 下载并安装 Filebeat 7.15.1

wget https://mirrors.huaweicloud.com/filebeat/7.15.1/filebeat-7.15.1-linux-x86_64.tar.gz
tar -zxvf filebeat-7.15.1-linux-x86_64.tar.gz -C /usr/local/
mv /usr/local/filebeat-7.15.1-linux-x86_64 /usr/local/filebeat

【注意一下配置文件的ip都换成你自己的真实ip】

2. 配置 Filebeat（以 haproxy1 节点为例）

# 备份默认配置
mv /usr/local/filebeat/filebeat.yml /usr/local/filebeat/filebeat.yml.bak

# 创建HAProxy节点的Filebeat配置
cat > /usr/local/filebeat/filebeat.yml << EOF
filebeat.inputs:
- type: log
  enabled: true
  paths:
    - /var/log/haproxy.log
  fields:
    log_type: haproxy
    host_ip: 192.168.176.133

output.logstash:
  hosts: ["192.168.176.142:5044"]
EOF

3. 配置 Nginx 节点的 Filebeat（nginx1 和 nginx2）

cat > /usr/local/filebeat/filebeat.yml << EOF
filebeat.inputs:
- type: log
  enabled: true
  paths:
    - /var/log/nginx/access.log
  fields:
    log_type: nginx-access
    host_ip: 192.168.176.135  # nginx1用这个，nginx2改成192.168.176.136

output.logstash:
  hosts: ["192.168.176.142:5044"]
EOF

4. 配置 Tomcat 节点的 Filebeat（tomcat1 和 tomcat2）

cat > /usr/local/filebeat/filebeat.yml << EOF
filebeat.inputs:
- type: log
  enabled: true
  paths:
    - /usr/local/tomcat/logs/localhost_access_log.*.txt
  fields:
    log_type: tomcat-access
    host_ip: 192.168.176.137  # tomcat1用这个，tomcat2改成192.168.176.138

output.logstash:
  hosts: ["192.168.176.142:5044"]
EOF

5. 启动 Filebeat（所有节点都执行）

# 后台启动Filebeat
nohup /usr/local/filebeat/filebeat -e -c /usr/local/filebeat/filebeat.yml &

五、测试验证

1. 验证日志是否正常收集

1. 访问 Web 集群：http://192.168.176.100/test/index.jsp，多刷新几次
2. 打开 Kibana：http://192.168.176.142:5601
3. 进入 "Stack Management" -> "索引管理"，应该能看到haproxy-YYYY.MM.dd、nginx-access-YYYY.MM.dd、tomcat-access-YYYY.MM.dd这三个索引
4. 进入 "Discover"，选择对应的索引模式，应该能看到刚刚产生的访问日志

2. 创建可视化仪表盘

1. 进入 "Dashboard" -> "创建仪表盘"
2. 添加以下可视化图表：
   • 访问量趋势图（折线图）
   • 状态码分布饼图
   • 访问量 TOP10 的 IP 地址
   • 访问量 TOP10 的 URL
3. 保存仪表盘，命名为 "Web 集群访问监控"

3. 测试日志搜索

在 Kibana 的 Discover 页面，搜索以下内容：

• status:404：查看所有 404 错误
• host_ip:192.168.176.133：查看 haproxy1 节点的所有日志
• request:/test/index.jsp：查看所有访问测试页面的日志
