Flink 的 Shuffle 机制，让分布式计算真正“流动”了起来。它解决的，不只是数据传输问题，更是算子之间的解耦、背压、容错与性能控制问题。

一、为什么要理解 Flink Shuffle

在前一篇《从 Operator 到 StreamTask》中，我们看到每个 Task 内部是如何执行算子链、如何触发计算的。但在一个分布式流计算系统中，不同算子之间可能是跨 Slot、跨节点，必须通过 Shuffle 进行数据交换。

Shuffle 的存在让 Flink 具备了高并发、可扩展和容错的能力。如果把整个作业想象成一座自动化数据工厂，那么 StreamTask 是干活的机器，Shuffle 就是连接各机器的传送带。数据在这里被打包、缓存、传输，再由下游接收处理。理解 Shuffle，不只是理解“数据怎么传”，更是理解 Flink 如何在不同节点间保持高效流动的关键。

二、Shuffle 的整体架构

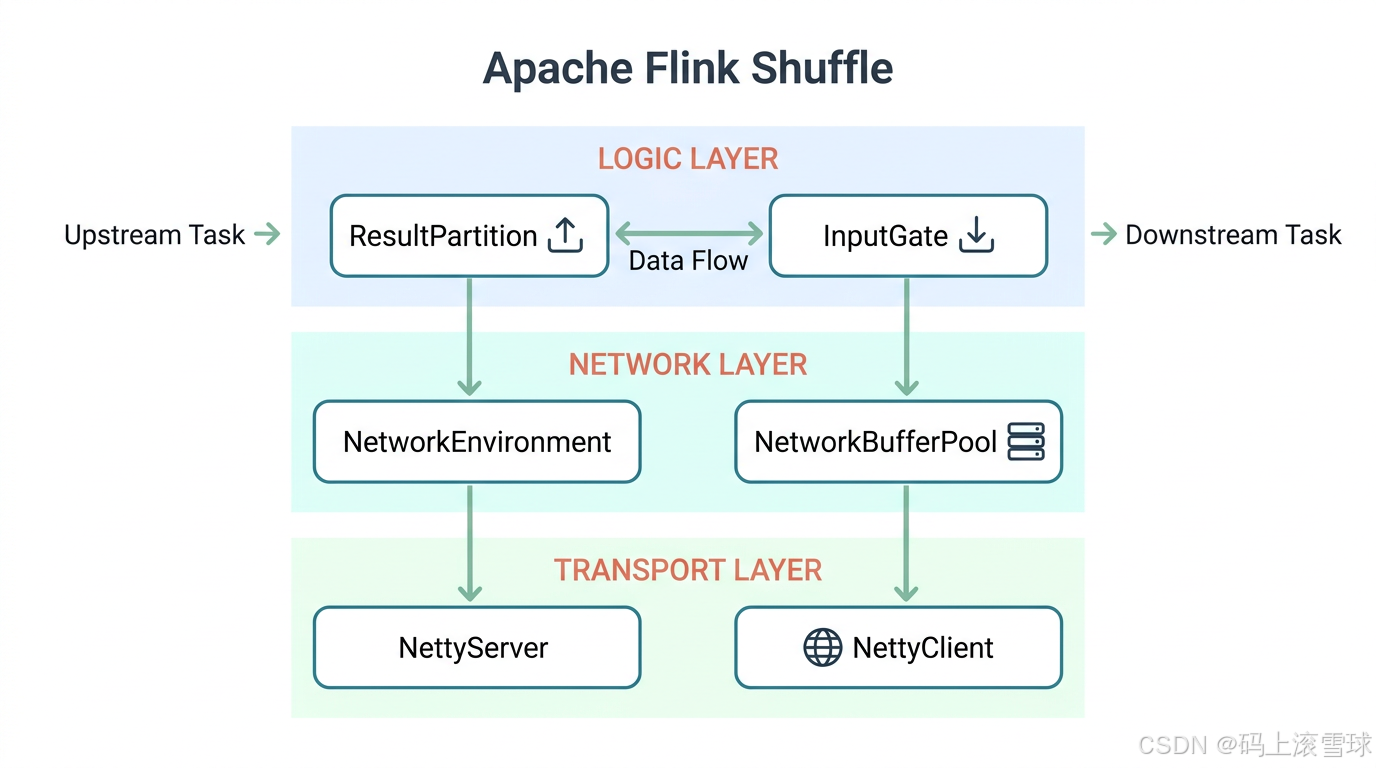

Flink 的 Shuffle 机制主要分为三个层次：

层级	核心组件	职责
逻辑层	ResultPartition、InputGate	定义数据生产与消费的逻辑接口
网络层	NetworkEnvironment、NetworkBufferPool	管理内存缓冲区和传输资源
通信层	NettyServer、NettyClient	负责实际数据的网络传输

整体流程如下：

上游Task
   ↓  ResultPartition 写出数据
NetworkBufferPool 缓冲传输
   ↓  Netty 网络层
下游Task
   ←  InputGate 拉取数据

在架构上，ResultPartition 负责“出料”，InputGate 负责“接料”，

中间由 NetworkBufferPool 管理数据缓冲，Netty 负责数据真正的跨节点传输。

三、上游：ResultPartition 写出数据

当上游算子完成一批数据处理后，会调用 RecordWriter.emit() 方法将结果写出。这时数据进入了 ResultPartition 组件中。

源码主线：

RecordWriter.emit(record)
→ ResultPartitionWriter.emitRecord(ByteBuffer, int)
→ BufferWritingResultPartition.appendUnicastDataForNewRecord(ByteBuffer, int)
→ BufferPool.requestBufferBuilder(int)
→ LocalBufferPool.requestBufferBuilder(int)
→ NetworkBufferPool.requestMemorySegment(int)

在这个链路的核心角色：

• ResultPartition 代表整个分区输出；
• ResultSubpartition 表示面向下游某个并行子任务的数据分片；
• NetworkBufferPool 负责提供缓冲区；
• BufferBuilder 是具体的数据缓存结构。

当缓冲区写满后，数据被封装成 BufferConsumer，添加到ResultSubpartition，通过 ResultSubpartitionView 发送到下游 InputChannel，进入网络传输阶段。

类比来说，ResultPartition 就像生产线尽头的“出料仓”，每个 Subpartition 是一条送往下游的传送带分支。数据在这里被打包成一批一批的小箱子（Buffer），等待运输系统把它们送往下一个工位。

四、下游：InputGate 拉取数据

下游的算子并不会主动接收到上游的数据推送，而是通过 InputGate 主动请求上游分区的数据。

源码主线：

SingleInputGate.pollNext()
→ RemoteInputChannel.requestSubpartition()
→ CreditBasedPartitionRequestClientHandler.channelRead()
→ CreditBasedPartitionRequestClientHandler.processBufferResponse()
→ RemoteInputChannel.onBuffer()
→ RemoteInputChannel.notifyAvailable()

Flink 默认使用 信用驱动（Credit-Based） 的拉取机制：

• 下游维护一份可用 Buffer 数量的“信用额度”；
• 每当消费一个 Buffer，就向上游归还一个 credit；
• 上游只有在收到 credit 时才继续发送数据。

这种机制可以有效防止上游发送过快导致缓冲区堆积，是背压机制的核心基础。

如果说 ResultPartition 是传送带的出料口，那么 InputGate 就是下游工位的“物料窗口”。

它根据当前生产进度按需取料，不仅能防止堆积，还能实现整条流水线的节奏控制。

五、Shuffle 模式与网络实现

Flink 的 Shuffle 机制在不同计算模式下有不同实现：

模式	特点	适用场景
Blocking Shuffle	上游写完后落盘，下游再读取	批处理
Pipelined Shuffle	上下游同时运行，边生产边消费	流处理
Credit-Based Shuffle	下游用 credit 控制上游发送速率	流处理（默认）
Remote Shuffle Service	将 Shuffle 存储独立化，实现计算存储分离	云原生场景

在流式执行中，Pipelined + Credit-Based 组合最常见。

Shuffle 机制让数据在多节点间实现真正的“流动”，而不是等待所有前置任务结束后再读取中间结果。

六、源码主线串讲

从 Task 执行到数据传输的完整调用链如下：

Task.run()
→ StreamTask.invoke()
→ StreamTask.processInput()
→ StreamOperator.processElement()
→ RecordWriterOutput.collect()
→ RecordWriter.emit()
→ ResultPartitionWriter.emitRecord()
→ BufferWritingResultPartition.appendUnicastDataForNewRecord()
→ BufferWritingResultPartition.addToSubpartition()
→ ResultSubpartition.add()
→ SingleInputGate.pollNext()
→ RemoteInputChannel.requestSubpartition()
→ NettyPartitionRequestClient.requestSubpartition()
→ CreditBasedPartitionRequestServerHandler.channelRead()
→ NettyServer.sendBuffer()
→ CreditBasedPartitionRequestClientHandler.channelRead()
→ CreditBasedPartitionRequestClientHandler.processBufferResponse()
→ RemoteInputChannel.onBuffer()
→ RemoteInputChannel.notifyAvailable()
→ SingleInputGate.pollNext()

关键角色说明：

• RecordWriter：将算子输出的 Record 封装为 Buffer；
• ResultPartition：管理所有分区的输出；
• NettyServer/Client：在节点间传输数据；
• InputGate：下游任务从多个 InputChannel 读取 Buffer；
• StreamTask：将数据交给 OperatorChain 执行。

这个调用链完整展示了从上游任务执行到数据传输再到下游任务接收的整个过程，其中信用机制起到了重要的流量控制作用，对这条路径的优化与监控，则是 Flink 性能调优的核心之一。

七、总结：让数据流动起来

Flink 的 Shuffle 机制，让分布式计算真正“流动”了起来。它解决的，不只是数据传输问题，更是算子之间的解耦、背压、容错与性能控制问题。

模块	角色	职责
ResultPartition	生产端	将计算结果打包缓存
NetworkBufferPool	中间层	管理内存与传输缓冲
InputGate	消费端	按需拉取数据
Netty	传输层	实现跨节点通信

这是一条自动化的数据传送带，让每个 Task 的产出顺利流向下游，让整座数据工厂在分布式节点中保持连贯与节奏。

而当这条传送带遇到“堵车”——下游消费变慢时，Flink 又是如何感知并调节速度的？

下一篇，我们将走进 《背压与流控机制：Flink 的压力传导之路》，

看这座工厂如何实现“动态限速”，保证系统稳定运行。
