1. 概述

Envoy 的入站（Inbound）处理是其作为服务网格代理的核心功能之一。它负责接收来自外部（或下游）的请求，并经过一系列处理后将请求转发至本地的后端服务。Inbound 处理架构建立在 Envoy 强大的网络层基础之上，通过监听器管理、连接处理和过滤器链等机制，实现了高效、可靠、可扩展的入站通信管理。

Envoy 的 Inbound 处理是其作为高性能服务网格代理的基石。通过ActiveTcpListener、ActiveTcpSocket和ListenerImpl等核心组件的精妙协作，Envoy 实现了：

高可用性：通过连接平衡、健康检查和优雅退出等机制保障服务可靠性。

高性能：利用全异步、非阻塞的事件驱动模型和高效的多线程连接分发，实现卓越的吞吐量。

可扩展性：通过三级过滤器链（监听器、网络、HTTP）提供了强大的可插拔架构，方便用户扩展自定义功能。

理解 Inbound 处理的内部原理，对于正确配置Envoy、诊断连接问题以及进行深度性能优化至关重要。

本文档旨在深入分析 Envoy Inbound 处理的架构、核心组件、工作流程、实现细节及优化实践。

2. Inbound 架构核心组件

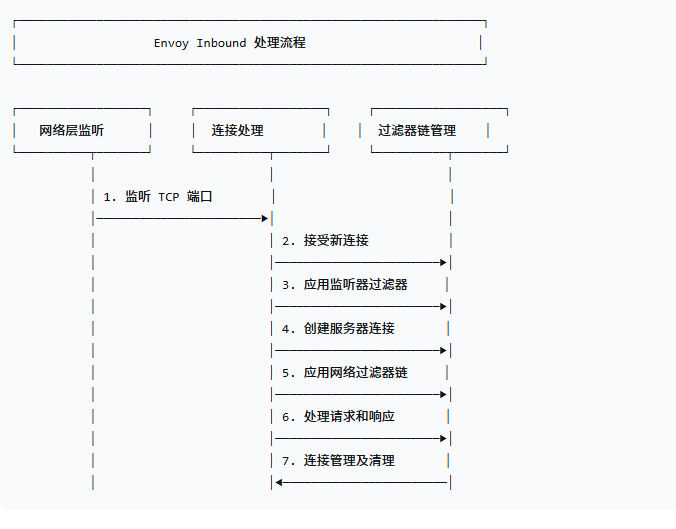

2.1 架构流程

下图展示了 Envoy Inbound 处理的基本流程：

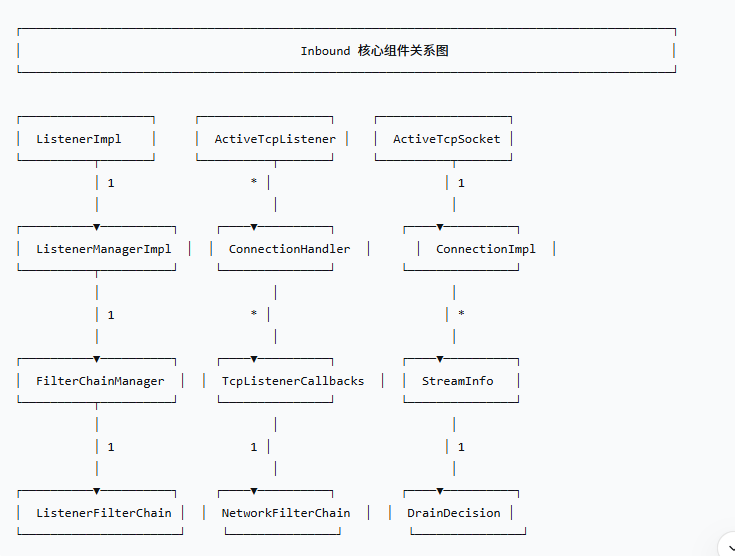

2.2 核心组件关系图

以下ER图说明了 Inbound 处理中各核心组件之间的关系。

3. 核心组件分析

3.1 监听器管理器 (ListenerManagerImpl)

ListenerImpl类实现了监听器的核心配置和工厂功能。

class ListenerImpl final : public Network::ListenerConfig,                           public Network::FilterChainFactory {  // 核心功能  bool createNetworkFilterChain(Network::Connection& connection,                                const std::vector<Network::FilterFactoryCb>& factories);  bool createListenerFilterChain(Network::ListenerFilterManager& manager);};

主要职责：

管理所有配置的监听器（创建、更新、删除）。

管理和创建网络过滤器链与监听器过滤器链。

配置监听器属性（如绑定地址、连接缓冲限制等）。

3.2 主动 TCP 监听器 (ActiveTcpListener)

ActiveTcpListener负责处理已绑定端口上的新连接请求。

class ActiveTcpListener final : public Network::TcpListenerCallbacks {  // 核心功能  void onAccept(Network::ConnectionSocketPtr&& socket) override;  void onAcceptWorker(Network::ConnectionSocketPtr&& socket,                      bool hand_off_restored_destination_connections, bool rebalanced);};

设计特点：

处理来自内核的新连接回调。

实现连接负载均衡，将连接分发到合适的工作线程。

协调新连接的初始化流程，包括应用过滤器链。

3.3 主动 TCP 套接字 (ActiveTcpSocket)

ActiveTcpSocket代表一个正在处理中的接入连接，并负责驱动监听器过滤器链。

struct ActiveTcpSocket : public Network::ListenerFilterManager,                         public Network::ListenerFilterCallbacks {  // 核心功能  void continueFilterChain(bool success);  void setDynamicMetadata(const std::string& name, const ProtobufWkt::Struct& value);};

功能特性：

管理和执行监听器过滤器链（如TLS Inspector, Proxy Protocol）。

存储连接相关的动态元数据。

处理过滤器链执行过程中的超时和错误。

4. Inbound 处理流程

4.1 连接接受与初始化流程

监听器接受:ActiveTcpListener从内核接受一个新的 TCP 连接。

连接平衡: 检查是否达到全局或监听器的连接数限制。如果未达上限，则通过connection_balancer_选择一个目标工作线程。如果目标线程不是当前线程，则将连接转移过去。

过滤器链应用:

建立服务器连接: 监听器过滤器链执行成功后，创建Network::ServerConnection对象。

应用网络过滤器链: 根据连接信息（如SNI、ALPN）匹配具体的FilterChain，并创建和初始化网络过滤器链（Network Filters），例如HttpConnectionManager。

请求处理: 网络过滤器（如HTTP连接管理器）接管连接，开始解析和应用层协议（如HTTP/2），并将请求路由至后端集群。

连接清理: 当连接结束或发生错误时，执行清理逻辑，更新统计信息。

4.2 核心代码逻辑（简化）

监听器过滤器链驱动 (ActiveTcpSocket::continueFilterChain):

void ActiveTcpSocket::continueFilterChain(bool success) {  if (success) {    if (iter_ != accept_filters_.end()) {      // 执行下一个过滤器      const auto status = (*iter_)->onAccept(*this);      if (status == Network::FilterStatus::StopIteration) {        return; // 等待异步继续信号      }      ++iter_;      continueFilterChain(true); // 同步继续    } else {      newConnection(); // 所有过滤器执行完毕，建立连接    }  } else {    socket_->close(); // 过滤器链失败，关闭连接  }}

服务器连接建立 (ActiveTcpSocket::newConnection):

void ActiveTcpSocket::newConnection() {  auto server_conn_ptr = listener_.dispatcher().createServerConnection(      std::move(socket_), stream_info_);  if (server_conn_ptr) {    listener_.newActiveConnection(        filter_chain_, std::move(server_conn_ptr), std::move(stream_info_));  }}

5. 连接调度与负载均衡

Envoy 允许多个工作线程共享同一个监听端口。ActiveTcpListener在onAcceptWorker中实现了连接的分发逻辑。

void ActiveTcpListener::onAcceptWorker(Network::ConnectionSocketPtr&& socket,                                       bool hand_off_restored_destination_connections,                                       bool rebalanced) {  // 1. 如果连接需要重新平衡，选择一个目标处理器  if (!rebalanced) {    auto& target_handler = connection_balancer_.pickTargetHandler(*this);    if (&target_handler != this) {      target_handler.post(std::move(socket)); // 转移到目标线程      return;    }  }
  // 2. 在当前线程处理连接  auto active_socket = std::make_unique<ActiveTcpSocket>(*this, std::move(socket),                                                         hand_off_restored_destination_connections);  onSocketAccepted(std::move(active_socket));}

默认的ConnectionBalancerImpl使用简单的轮询（Round Robin）策略，将新连接均匀地分发到所有可用工作线程上，以实现多核CPU的负载均衡。

6. 配置示例

6.1 基础 Inbound 配置

此配置让 Envoy 在0.0.0.0:8080上监听，并将所有 HTTP 请求转发到127.0.0.1:9090的后端服务。

static_resources:  listeners:  - name: listener_0    address:      socket_address: { address: 0.0.0.0, port_value: 8080 }    filter_chains:    - filters:      - name: envoy.filters.network.http_connection_manager        typed_config:          "@type": type.googleapis.com/envoy.extensions.filters.network.http_connection_manager.v3.HttpConnectionManager          stat_prefix: ingress_http          route_config:            name: local_route            virtual_hosts:            - name: local_service              domains: ["*"]              routes:              - match: { prefix: "/" }                route: { cluster: "local_cluster" }          http_filters:          - name: envoy.filters.http.router  clusters:  - name: local_cluster    type: STATIC    load_assignment:      cluster_name: local_cluster      endpoints:      - lb_endpoints:        - endpoint:            address:              socket_address: { address: 127.0.0.1, port_value: 9090 }

6.2 高级配置：使用监听器过滤器

此示例添加了tls_inspector和proxy_protocol监听器过滤器，增强了协议检测和上游代理信息传递能力。

listener_filters:    - name: envoy.filters.listener.tls_inspector    - name: envoy.filters.listener.proxy_protocol    ... 其余配置与基础示例类似

7. 最佳实践与优化建议

7.1 性能优化

连接缓冲: 设置per_connection_buffer_limit_bytes以限制每个连接的缓冲区大小，防止恶意连接消耗过多内存。

超时控制: 合理设置listener_filters_timeout。若过滤器（如TLS握手）耗时较长，可启用continue_on_listener_filters_timeout让连接继续，避免超时中断。

per_connection_buffer_limit_bytes: 32768 # 32KB    listener_filters_timeout: 5s    continue_on_listener_filters_timeout: true

7.2 连接管理优化

空闲超时: 设置stream_idle_timeout以关闭长时间空闲的HTTP连接，释放服务器资源。

请求超时: 设置request_timeout以限制单个HTTP请求的总体处理时间。

stream_idle_timeout: 300s          request_timeout: 60s

7.3 代码层面的优化思路

连接接受优化: 在onAccept中尽早执行限制检查。对于频繁创建销毁的ActiveTcpSocket对象，可考虑使用对象池来减少内存分配和释放的开销。

过滤器链优化: 将监听器过滤器的循环从递归改为迭代（如while循环），可以提高执行效率并降低栈溢出的风险。
