模式架构

DolphinScheduler 的数据库模式分为七个主要功能组：

组	目的	关键表
工作流管理	存储带有版本控制的工作流和任务定义	t_ds_workflow_definition、t_ds_task_definition、t_ds_workflow_task_relation
执行状态	跟踪运行时实例及其状态	t_ds_workflow_instance、t_ds_task_instance、t_ds_command
调度	通过 Quartz 管理基于 cron 的调度	t_ds_schedules、QRTZ_* 表
资源管理	数据源、文件和 UDF 元数据	t_ds_datasource、t_ds_resources、t_ds_udfs
管理	用户、租户、项目和权限	t_ds_user、t_ds_tenant、t_ds_project
告警	告警配置和历史记录	t_ds_alert、t_ds_alertgroup
服务注册	基于 JDBC 的协调（ZooKeeper 的替代方案）	t_ds_jdbc_registry_* 表

工作流和任务定义模型

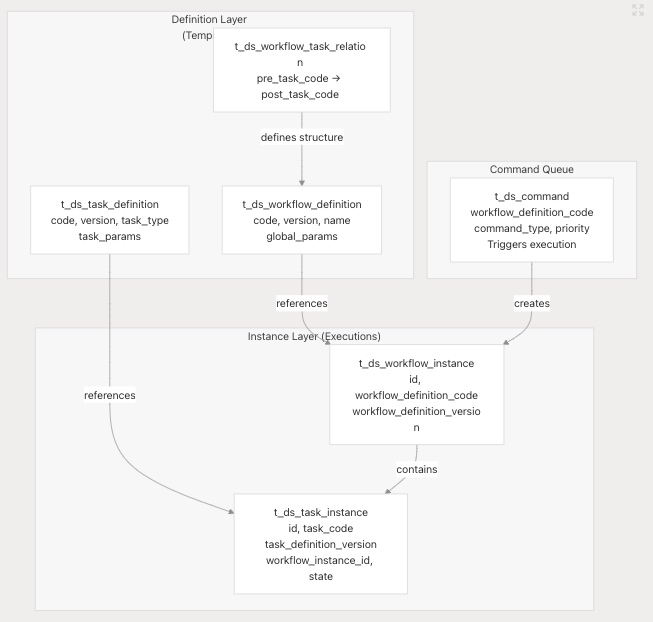

定义与实例分离

DolphinScheduler 严格区分定义（模板）和实例（执行）。这实现了版本控制、并发执行和审计跟踪。

关键设计原则：

• 基于代码的标识：工作流和任务都使用代码（bigint）作为跨版本的稳定标识符。
• 复合键：定义使用（代码，版本）作为复合自然键。
• 版本不可变性：每个版本都是不可变的；更改会创建新版本。
• 实例引用：实例引用特定版本的定义。

核心表参考

工作流定义表

t_ds_workflow_definition

工作流模板的主表。

列	类型	描述
id	int	自动递增主键
code	bigint	唯一工作流标识符（跨版本稳定）
version	int	版本号（默认 1）
name	varchar(255)	工作流名称
project_code	bigint	所属项目
release_state	tinyint	0 = 离线，1 = 在线
global_params	text	JSON 格式的全局参数
execution_type	tinyint	0 = 并行，1 = 串行等待，2 = 串行丢弃，3 = 串行优先级
timeout	int	超时时间（分钟）
user_id	int	创建者用户 ID

索引：

• UNIQUE KEY workflow_unique (name, project_code)
• UNIQUE KEY uniq_workflow_definition_code (code)
• KEY idx_project_code (project_code)

t_ds_workflow_definition_log

存储工作流定义所有版本的审计日志。

镜像 t_ds_workflow_definition 的结构，额外列：operator、operate_time，主键：(code, version)。

t_ds_task_definition

可在工作流中重用的任务模板。

列	类型	描述
code	bigint	唯一任务标识符
version	int	版本号
task_type	varchar(50)	Shell、SQL、Python、Spark 等
task_params	longtext	JSON 格式的任务配置
worker_group	varchar(255)	目标工作线程组
fail_retry_times	int	失败重试次数
fail_retry_interval	int	重试间隔（分钟）
timeout	int	任务超时时间（分钟）
cpu_quota	int	CPU 限制（-1 = 无限制）
memory_max	int	内存限制（MB，-1 = 无限制）

t_ds_workflow_task_relation

通过指定任务之间的边来定义 DAG 结构。

列	类型	描述
workflow_definition_code	bigint	父工作流
workflow_definition_version	int	工作流版本
pre_task_code	bigint	前置任务（根节点为 0）
post_task_code	bigint	后置任务
condition_type	tinyint	0 = 无，1 = 判断，2 = 延迟
condition_params	text	JSON 格式的条件配置

注意：pre_task_code = 0 表示根节点（无前驱任务）。

执行状态表

t_ds_workflow_instance

工作流的运行时执行记录。

列	类型	描述
id	int	主键
workflow_definition_code	bigint	引用定义
workflow_definition_version	int	本次执行锁定的版本
state	tinyint	0 = 提交，1 = 运行中，2 = 暂停准备，3 = 已暂停，4 = 停止准备，5 = 已停止，6 = 失败，7 = 成功，8 = 需要容错，9 = 已终止，10 = 等待，11 = 等待依赖
state_history	text	状态转换日志
start_time	datetime	执行开始时间
end_time	datetime	执行结束时间
command_type	tinyint	0 = 开始，1 = 从当前开始，2 = 恢复，3 = 恢复暂停，4 = 从失败处开始，5 = 补充，6 = 调度，7 = 重新运行，8 = 暂停，9 = 停止，10 = 恢复等待
host	varchar(135)	执行此工作流的主服务器主机
executor_id	int	触发执行的用户
tenant_code	varchar(64)	用于资源隔离的租户
next_workflow_instance_id	int	用于串行执行模式

索引：

• KEY workflow_instance_index (workflow_definition_code, id)
• KEY start_time_index (start_time, end_time)

t_ds_task_instance

单个任务的运行时执行记录。

列	类型	描述
id	int	主键
task_code	bigint	引用任务定义
task_definition_version	int	锁定的版本
workflow_instance_id	int	父工作流实例
state	tinyint	与 workflow_instance 相同的状态值
submit_time	datetime	提交到队列的时间
start_time	datetime	实际执行开始时间
end_time	datetime	执行结束时间
host	varchar(135)	执行任务的工作线程主机
execute_path	varchar(200)	工作线程上的工作目录
log_path	text	日志文件路径
retry_times	int	当前重试次数
var_pool	text	供下游任务使用的变量

索引：KEY idx_task_instance_code_version (task_code, task_definition_version)

命令模式与工作流执行

命令队列

t_ds_command 表实现了基于队列的执行模型，其中命令触发工作流实例。

t_ds_command 结构

列	类型	描述
command_type	tinyint	0 = 开始，1 = 从当前开始，2 = 恢复，3 = 恢复暂停，4 = 从失败处开始，5 = 补充，6 = 调度，7 = 重新运行，8 = 暂停，9 = 停止
workflow_definition_code	bigint	目标工作流
workflow_instance_id	int	用于恢复/重新执行操作
workflow_instance_priority	int	0 = 最高，1 = 高，2 = 中，3 = 低，4 = 最低
command_param	text	JSON 格式的执行参数
worker_group	varchar(255)	目标工作线程组
tenant_code	varchar(64)	执行的租户
dry_run	tinyint	0 = 正常，1 = 试运行（无实际执行）

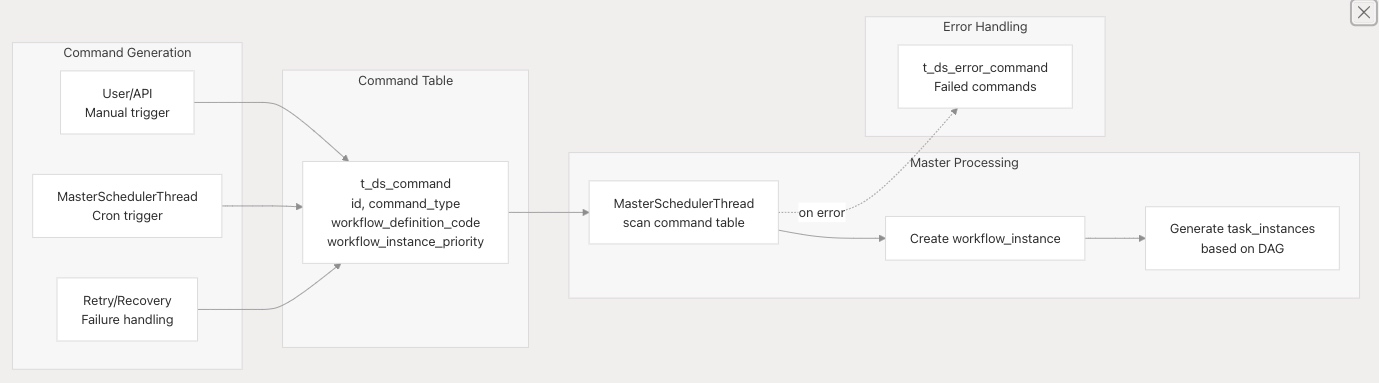

处理流程：

1. 通过 API、调度程序或重试逻辑将命令插入 t_ds_command。
2. 主服务器的 MasterSchedulerThread 持续扫描该表（按优先级、id 排序）。
3. 主服务器生成 t_ds_workflow_instance 记录。
4. 主服务器分析 DAG 并为就绪任务创建 t_ds_task_instance 记录。
5. 成功处理的命令将被删除；失败的命令将移动到 t_ds_error_command。

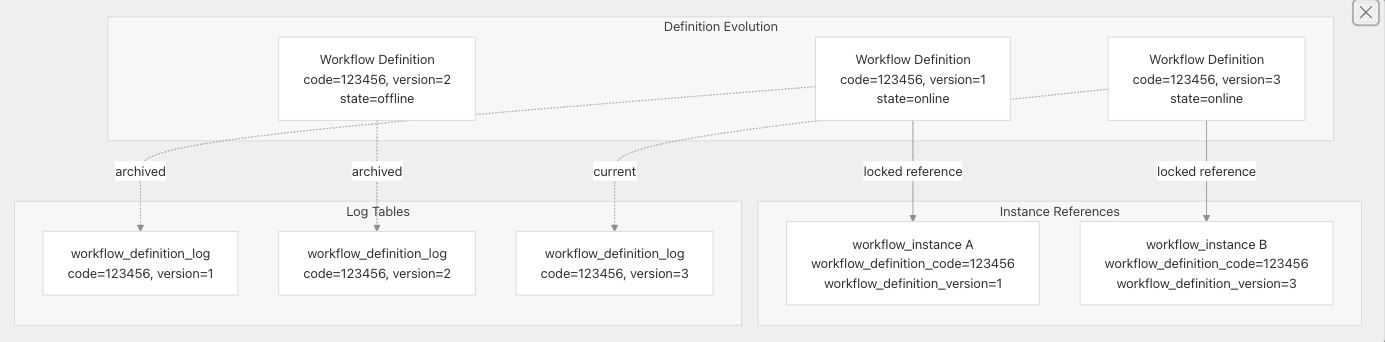

版本控制系统

基于代码的版本控制模型

DolphinScheduler 使用复杂的版本控制系统，支持：

• 不同版本的并发执行。
• 安全更新而不影响正在运行的实例。
• 完整的变更审计跟踪。

版本管理规则

• 当前版本表：只有“当前”版本存在于 t_ds_workflow_definition 和 t_ds_task_definition 中。
• 日志表：所有版本保存在 *_log 表中，具有 UNIQUE KEY (code, version)。
• 在线状态：每个代码只能有一个版本的 release_state = 1（在线）。
• 实例锁定：工作流实例在创建时锁定到特定版本。
• 版本不可变性：一旦某个版本被实例引用，其日志记录即为不可变。

调度体系架构

Quartz 集成

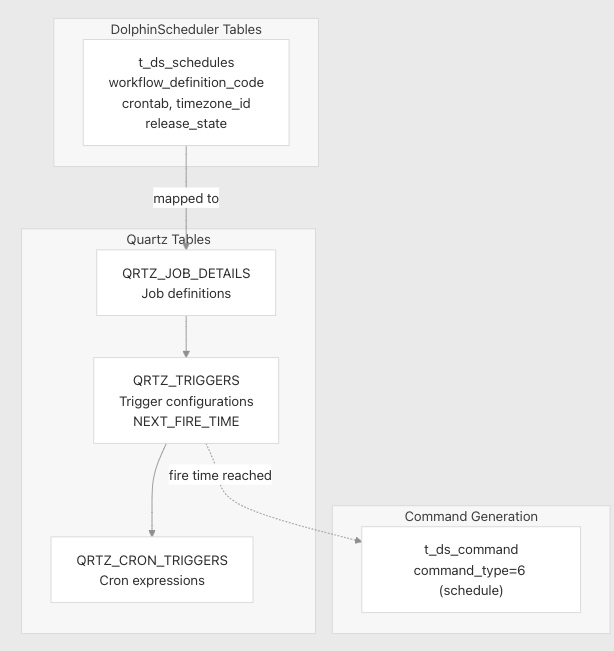

DolphinScheduler 集成了 Quartz 调度程序以实现基于 cron 的调度。模式包括标准 Quartz 表以及一个映射表。

t_ds_schedules

列	类型	描述
workflow_definition_code	bigint	目标工作流（唯一）
start_time	datetime	调度活动开始时间
end_time	datetime	调度活动结束时间
timezone_id	varchar(40)	cron 表达式的时区
crontab	varchar(255)	cron 表达式
release_state	int	0 = 离线，1 = 在线
failure_strategy	int	失败时的行为
workflow_instance_priority	int	实例的默认优先级

Quartz 表要点：

• QRTZ_TRIGGERS.NEXT_FIRE_TIME：已索引，便于高效扫描。
• QRTZ_CRON_TRIGGERS.CRON_EXPRESSION：解析后的 cron 定义。
• QRTZ_SCHEDULER_STATE：跟踪 Quartz 调度程序实例。

资源和配置表

数据源管理

t_ds_datasource

存储 SQL 任务的数据库连接配置。

列	类型	描述
name	varchar(64)	数据源名称
type	tinyint	数据库类型（MySQL、PostgreSQL、Hive 等）
connection_params	text	JSON 格式的连接配置（主机、端口、数据库、凭据）
user_id	int	所有者用户

约束：UNIQUE KEY (name, type) - 防止数据源重复。

文件资源

t_ds_resources（已弃用）

注意：此表在模式中已标记为弃用。资源元数据正在迁移到单独的存储后端。

列	类型	描述
full_name	varchar(128)	包括租户的完整路径
type	int	文件类型（文件/UDF）
size	bigint	文件大小（字节）
is_directory	boolean	目录标志
pid	int	父目录 ID

多租户与管理

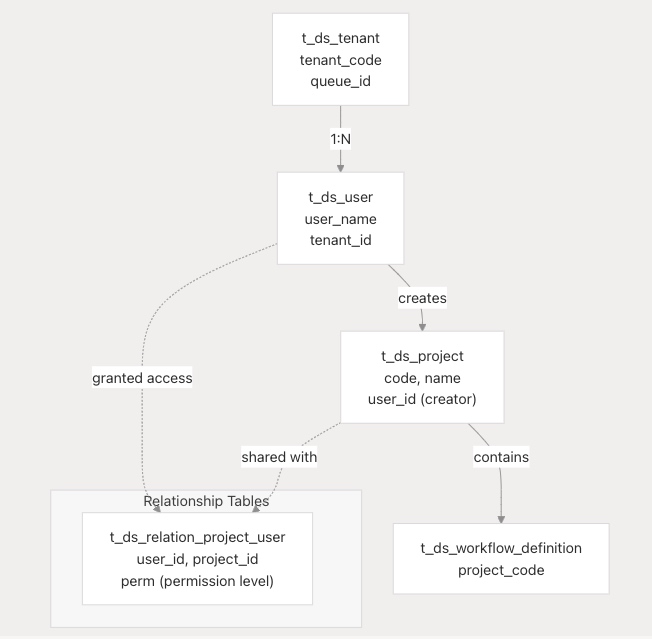

项目、用户和租户层次结构

关键管理表

t_ds_tenant

列	类型	描述
tenant_code	varchar(64)	唯一租户标识符（唯一）
queue_id	int	任务的默认 YARN 队列
description	varchar(255)	租户描述

默认租户：系统创建一个默认租户，id = -1，tenant_code = 'default'。

t_ds_user

列	类型	描述
user_name	varchar(64)	登录用户名（唯一）
user_password	varchar(64)	哈希密码
user_type	tinyint	0 = 普通用户，1 = 管理员
tenant_id	int	关联的租户（默认 -1）
email	varchar(64)	电子邮件地址
state	tinyint	0 = 禁用，1 = 启用

t_ds_project

列	类型	描述
code	bigint	唯一项目代码（唯一）
name	varchar(255)	项目名称（唯一）
user_id	int	创建者/所有者
description	varchar(255)	项目描述

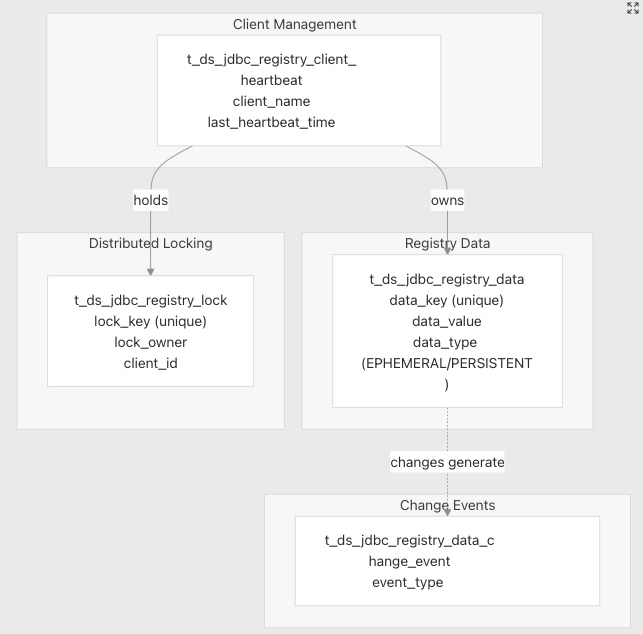

JDBC 注册表

对于不使用 ZooKeeper 的部署，DolphinScheduler 提供基于 JDBC 的注册表用于服务协调。
