一、核心日志全景图

在设计角度上，我们可以将日志分为两类：

1. 存储引擎层日志（InnoDB 特有）：关注事务的原子性（Atomicity）和持久性（Durability），即 ACID 中的 A 和 D。
   • Redo Log（重做日志）：保证事务持久性，崩溃恢复。
   • Undo Log（回滚日志）：保证事务原子性，支持回滚和 MVCC。
2. Server 层日志（MySQL 通用）：关注归档、复制和审计。
   • Binlog（二进制日志）：主从复制、数据恢复、审计。
   • Relay Log（中继日志）：主从复制中的中间环节。
   • 其他：Error Log（错误）、Slow Query Log（慢查询）、General Log（全量查询）。

---

二、设计演变史：从“脆弱”到“坚不可摧”

这套系统不是第一天就设计好的，而是为了解决特定问题逐步演变的。我们可以将其演变过程分为四个阶段：

第一阶段：只有数据文件（无日志）—— “脆弱期”

• 设计状态：数据直接写入磁盘的数据文件（.ibd）。
• 痛点：
  1. 性能极差：每次修改都要随机写磁盘（Random I/O），速度受限于磁盘机械结构。
  2. 数据易丢失：如果写到一半断电，数据文件损坏，无法恢复。
• 结论：必须引入机制来解耦“内存修改”和“磁盘持久化”。

第二阶段：引入 Binlog（归档日志）—— “复制与恢复的萌芽”

• 背景：MySQL 早期需要主从复制和数据备份。
• 设计：
  • 位置：Server 层（所有引擎通用）。
  • 内容：逻辑日志。记录的是 SQL 语句的原文（Statement）或行变更逻辑（Row）。例如：“UPDATE t SET a=2 WHERE id=1”。
  • 写入方式：追加写（Append Only），顺序 I/O，性能好。
• 解决的问题：
  1. 主从复制：从库重放 Binlog 即可同步数据。
  2. 时间点恢复：通过全量备份 + Binlog 恢复到任意时刻。
• 遗留缺陷（Crash-Safe 问题）：
  • Binlog 是在事务提交后才写入的。
  • 如果发生“两阶段提交”前的崩溃，或者数据页还没刷盘就崩溃，仅靠 Binlog 无法保证已提交事务的数据一定在数据文件中（因为 Binlog 是逻辑的，重放成本高且无法精确还原物理页状态）。
  • 核心矛盾：为了性能，我们希望数据先缓存在内存，定期刷盘；但为了安全，我们希望写完立刻落盘。Binlog 解决了“记录”，没完美解决“高效崩溃恢复”。

第三阶段：引入 Redo Log（重做日志）—— “崩溃恢复的终极方案”

• 背景：InnoDB 引擎诞生，急需解决 Crash-Safe 问题，并进一步提升写入性能。
• 设计：
  • 位置：存储引擎层（InnoDB 特有）。
  • 内容：物理日志。记录的是“在某个数据页上做了什么修改”（例如：在 Page X 的 Offset Y 处写入了值 Z）。
  • 机制：WAL (Write-Ahead Logging) 技术。
    1. 修改数据时，先写内存（Buffer Pool）。
    2. 同时写 Redo Log（顺序写，极快）。
    3. 事务提交时，只要 Redo Log 落盘，就算成功。
    4. 数据页可以在后台慢慢刷入磁盘（Checkpoint 机制）。
• 演变意义：
  • 变随机写为顺序写：极大提升了事务提交速度。
  • 崩溃恢复：重启时，只需重放 Redo Log 即可将数据页恢复到崩溃前的状态，无需依赖昂贵的 Binlog 重放。
• 新挑战：有了 Redo Log，事务能恢复了，但如果用户执行了 ROLLBACK 怎么办？Redo Log 只能“重做”，不能“撤销”。而且，并发读取时，如何看到未提交的历史版本？

第四阶段：引入 Undo Log（回滚日志）—— “原子性与多版本的拼图”

• 背景：完善事务的原子性（Atomicity）和隔离性（Isolation）。
• 设计：
  • 位置：存储引擎层（InnoDB）。
  • 内容：逻辑日志。记录的是相反的操作。
    • Insert -> 记录 Delete 逻辑。
    • Update -> 记录反向 Update 逻辑（旧值）。
    • Delete -> 记录 Insert 逻辑。
• 演变意义：
  1. 事务回滚：如果事务失败，利用 Undo Log 反向操作，恢复数据原状。
  2. MVCC（多版本并发控制）：配合 Read View，让事务能看到历史版本的数据，实现非阻塞读（快照读），大幅提升并发性能.

三、深度解析：各日志的核心设计与协作

1. Redo Log vs Binlog：为什么需要两份日志？

这是面试和架构设计中最经典的问题。既然 Redo Log 能崩溃恢复，为什么还要 Binlog？

表格

特性	Redo Log (重做日志)	Binlog (归档日志)
所属层级	存储引擎层 (InnoDB)	Server 层 (所有引擎)
日志类型	物理日志 (记录页的修改)	逻辑日志 (记录 SQL 或行变更)
写入方式	循环写 (空间固定，写完覆盖)	追加写 (文件写完切换新文件)
核心作用	Crash-Safe (崩溃恢复)	主从复制、数据归档恢复
写入时机	事务进行中持续写入，提交时强制刷盘	事务提交时一次性写入
删除策略	自动覆盖，不保留历史	永久保留，除非手动清理

设计哲学上的互补：

• Redo Log 是为了“快”和“稳”：它让 InnoDB 可以随意地在内存修改数据，只要日志记下来就行，不用每次都刷数据页。它是短期的、循环的。
• Binlog 是为了“广”和“久”：它作为整个 MySQL 实例的“黑匣子”，记录了所有变更历史，用于跨实例复制和长期归档。它是长期的、累积的。

两阶段提交（2PC）：
为了保证 Redo Log 和 Binlog 的一致性（避免主从数据不一致），MySQL 引入了两阶段提交：

1. Prepare 阶段：写 Redo Log，标记为 prepare 状态。
2. Write 阶段：写 Binlog。
3. Commit 阶段：提交 Redo Log，标记为 commit 状态。
   只有当 Binlog 写成功，Redo Log 才会最终提交。 这确保了：如果崩溃，重启时检查 Redo Log，若发现是 prepare 状态，则去查 Binlog，如果 Binlog 里有该事务，则重做；如果没有，则回滚。

2. Undo Log：隐藏的功臣

• 设计细节：Undo Log 也是随事务产生的。事务提交后，Undo Log 不会立即删除，而是根据是否需要用于 MVCC 快照读取来决定何时 purge（清理）。
• 价值：没有 Undo Log，就没有真正的在线热备和高并发读写分离。

3. Relay Log：主从复制的桥梁

• 场景：在主从架构中，从库（Slave）不能直接读主库（Master）的 Binlog（网络开销、锁竞争）。
• 设计：
  1. Master 将 Binlog 发送给 Slave 的 I/O 线程。
  2. Slave 将收到的 Binlog 写入本地的 Relay Log。
  3. Slave 的 SQL 线程读取 Relay Log 并重放执行。
• 意义：解耦了“网络接收”和“SQL 执行”，提高了从库的鲁棒性和性能。

---

四、总结：从设计角度的启示

MySQL 日志系统的演变告诉我们几个核心的系统设计原则：

1. 空间换时间，顺序换随机：
   • 通过引入 Log（Redo/Binlog），将随机的数据页写入变成了顺序的日志追加写，极大地利用了磁盘顺序 I/O 的高性能。
2. 分层解耦：
   • Server 层负责通用逻辑（Binlog），引擎层负责具体实现（Redo/Undo）。这使得 MySQL 可以支持多种存储引擎，同时保持复制功能通用。
3. 冗余与一致性权衡：
   • Redo Log 和 Binlog 看似冗余，实则职责分离。通过 2PC 机制，在保证数据强一致性的前提下，兼顾了恢复效率（Redo）和扩展能力（Binlog）。
4. 以“恢复”为导向的设计：
   • 所有的日志设计，本质上都是在回答一个问题：“如果现在断电了，我该怎么以最小的代价把数据恢复到正确状态？”

涉及日志：Undo Log、Redo Log、Binlog
Relay Log：不涉及（主库没有 Relay Log）

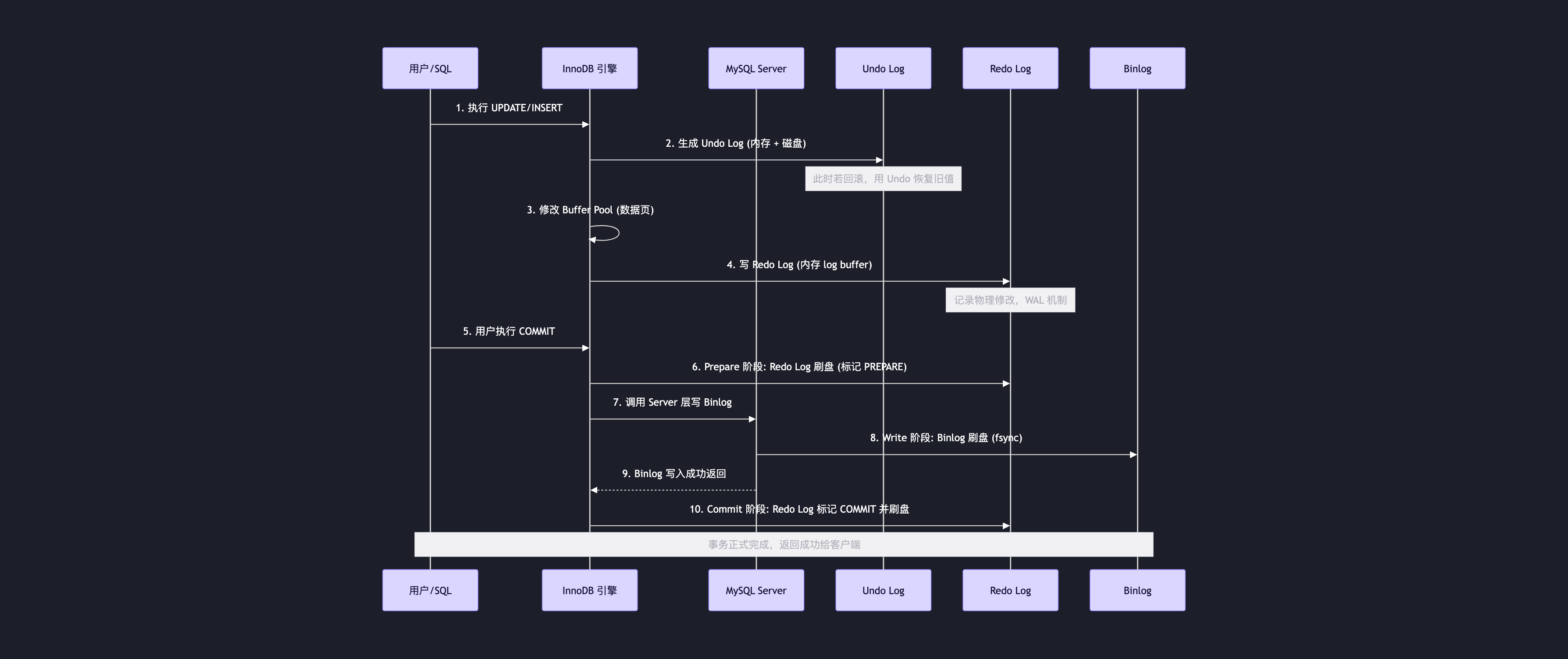

🟢 写入顺序全景图

📝 详细步骤解析

1. Undo Log 最先写入（伴随修改）

   • 时机：在事务执行过程中，只要发生了数据修改（INSERT/UPDATE/DELETE），InnoDB 会立即生成 Undo Log。
   • 原因：为了支持随时可能的 ROLLBACK 和 MVCC 快照读。如果这时候不写，用户一回滚就无法恢复旧数据了。
   • 位置：先写内存（Undo Log Buffer），通常随事务提交或后台线程刷入磁盘（ibdata1 或 undo 表空间）。

2. Redo Log 写入（WAL 机制）

   • 时机：在修改内存中的数据页（Buffer Pool）时，同时生成 Redo Log 记录放入 Redo Log Buffer。
   • 注意：此时只是内存操作，还没强制刷盘。

3. 两阶段提交（2PC）—— 关键的刷盘顺序
   当用户发出 COMMIT 指令时，严格的顺序如下：

   • Step A (Prepare)：InnoDB 将 Redo Log Buffer 中的内容刷入磁盘，并将状态标记为 PREPARE。此时事务尚未真正提交。
   • Step B (Write)：InnoDB 通知 Server 层，Server 层将 Binlog 写入文件系统并执行 fsync 刷入磁盘。
   • Step C (Commit)：只有当 Binlog 落盘成功后，InnoDB 才会将 Redo Log 的状态修改为 COMMIT 并再次刷盘（或仅修改内存标记，取决于配置）。

核心结论（主库）：
Undo Log (修改时) -> Redo Log (Prepare) -> Binlog -> Redo Log (Commit)

---

场景二：从库（Slave）同步事务

涉及日志：Relay Log、Redo Log、Undo Log、Binlog (从库通常不开启，若开启则最后写)
核心角色：Relay Log 是主角。

从库不直接接收主库的 Redo Log 或 Undo Log，它只接收主库的 Binlog。

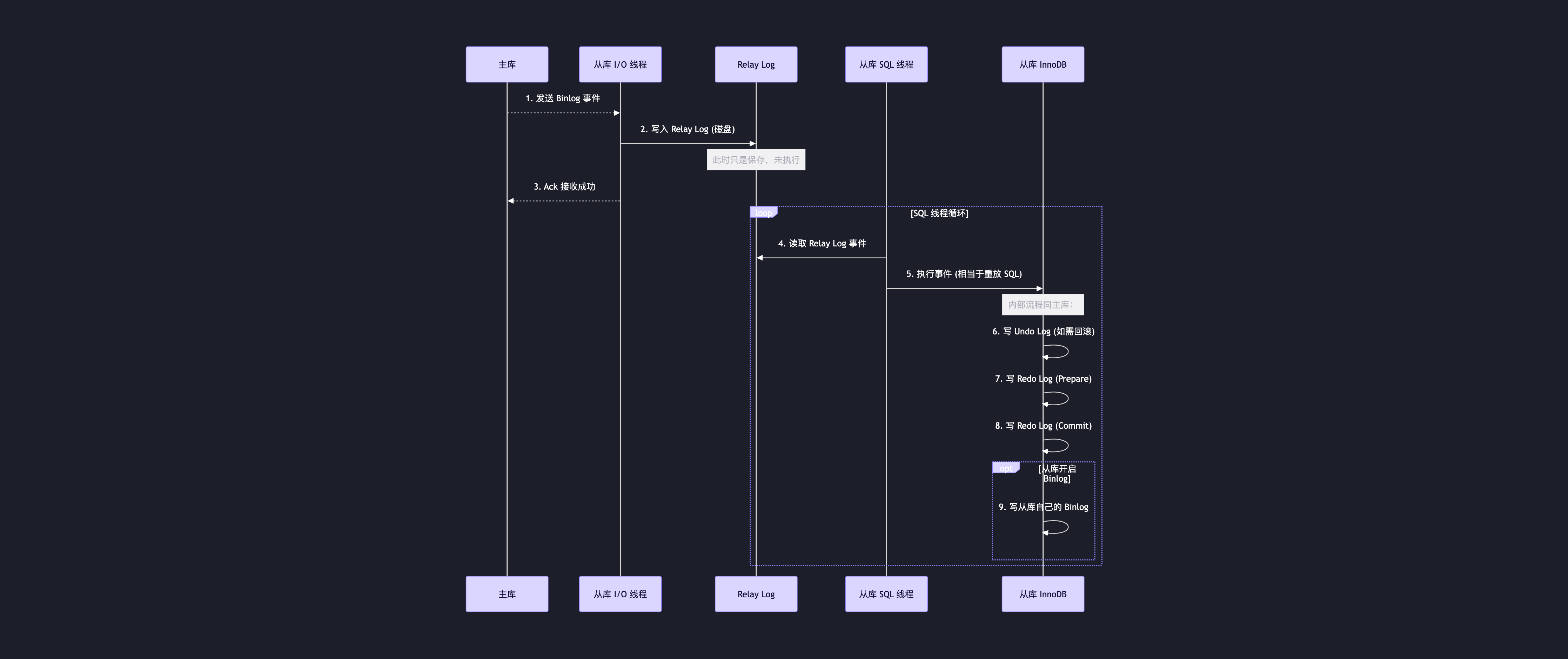

🔵 写入顺序全景图

图表

📝 详细步骤解析

1. Relay Log 写入（网络接收阶段）

   • 时机：从库的 I/O 线程 连接到主库，拉取主库的 Binlog 事件。
   • 动作：直接将收到的事件追加写入到本地的 Relay Log 文件中。
   • 特点：此时不执行任何 SQL，也不生成 Redo/Undo。这只是单纯的“搬运”工作，速度极快。

2. Redo/Undo 写入（SQL 执行阶段）

   • 时机：从库的 SQL 线程 读取 Relay Log 中的事件。
   • 动作：在从库本地重放这些操作（就像有人在从库敲了一遍 SQL 一样）。
   • 内部顺序：一旦开始重放，从库内部的 InnoDB 引擎会完全重复主库的逻辑：
     1. 先写 Undo Log（为了原子性）。
     2. 再写 Redo Log (Prepare)。
     3. 由于这是重放过程，通常不需要再写 Binlog（除非从库开启了 log_slave_updates，用于级联复制）。
     4. 最后写 Redo Log (Commit)。

核心结论（从库）：
Relay Log (最先，由 I/O 线程写入) -> Undo Log (执行时) -> Redo Log (Prepare) -> Redo Log (Commit)
(注：从库默认不写 Binlog，若开启则在 Redo Commit 前后)

---

四者关系总结表

表格

日志类型	写入主体	写入时机 (相对顺序)	核心目的	是否循环写
Undo Log	InnoDB 引擎	最早 (数据修改发生时)	事务回滚、MVCC	否 (用完可清理)
Redo Log	InnoDB 引擎	中间 (COMMIT 时的 Prepare & Commit)	崩溃恢复 (Crash-Safe)	是 (固定大小循环写)
Binlog	MySQL Server	中间偏后 (Redo Prepare 之后，Commit 之前)	主从复制、归档	否 (追加写，文件切换)
Relay Log	从库 I/O 线程	从库最先 (接收到主库 Binlog 时)	缓冲主从网络差异	否 (追加写，执行后清理)

关键设计点回顾

1. 为什么 Undo Log 最早？

   • 因为事务随时可能失败。如果在修改数据前不预留“后悔药”（Undo Log），一旦报错就无法原子性回滚了。

2. 为什么 Redo Log 分两阶段，夹着 Binlog？

   • 这是为了一致性。
   • 如果先写 Redo Commit 再写 Binlog：断电导致 Binlog 没写上，重启后 Redo 已提交，主库有数据但从库没有 -> 主从不一致。
   • 如果先写 Binlog 再写 Redo Prepare：断电导致 Redo 没写上，重启后 Binlog 有记录但 Redo 没印象，无法恢复 -> 数据丢失。
   • 夹在中间（2PC） 确保了：要么两者都有，要么两者都无（通过恢复逻辑回滚）。

3. Relay Log 为什么独立存在？

   • 它将“网络 IO”（慢、不稳定）与“磁盘执行”（快、稳定）解耦。I/O 线程只管把主库的 Binlog 搬到 Relay Log 就完工，剩下的交给 SQL 线程慢慢从 Relay Log 读出来执行（触发内部的 Undo/Redo 流程）。
