从零理清 Mender OTA：基于 Yocto、Docker 演示服务器与 Jetson 实战的完整总结
前言
这轮围绕 Mender 的学习，表面上看做的事情并不复杂：在主机上用 Docker Compose 跑起一个本地 Mender Server，把 Jetson 设备接进去，上传 Yocto 构建出来的 .mender 文件，然后尝试做 OTA 升级。
但只要真正开始实操，就会发现它绝不是“上传一个更新包，设备就自动升级”这么简单。中间会不断碰到一些很典型、也很容易让人混乱的问题：
为什么浏览器能打开 https://localhost/ui，设备端却不能用 localhost？
为什么设备明明已经联网了，却还是拿不到 token？
为什么日志里有时是 certificate verify failed，有时是 Unauthorized？
为什么设备已经在列表里了，却还是不能真正升级？
为什么同一个版本也能创建 Deployment，但设备端却显示 Already installed？
为什么 /etc/os-release 里已经像是新版本了，可 mender-update show-artifact 还是旧版本？
为什么有些设备端没有 artifact_info 文件，服务端却仍然能识别它当前的 artifact_name？
这些问题如果只是零散地看，很容易越看越糊。真正的问题不在于某一条命令不会敲，而在于没有把 Mender 的整体结构想清楚。
Mender 不是一个单独的软件工具，而是一整套围绕设备身份、TLS/HTTPS 通信、认证、Inventory 上报、Artifact 分发、A/B 更新与状态回报组织起来的 OTA 体系。只有把这条链路拆开，并且把各个概念放在正确的位置上，后面的日志、页面状态和升级结果才会真正变得可解释。
这篇文章就基于这一轮完整的实操过程，把 Mender 的核心结构、关键概念、实际踩坑、经验总结和当前不足系统整理出来。目标不是简单记录命令，而是建立一套之后还能复用的知识框架。
一、先把 Mender 的整体结构想清楚
1. Mender 不是单点工具，而是一条完整链路
先给出一个最核心的结论：
Mender 不是一个“上传文件的网站”，也不是一个“装了客户端就自动升级”的黑盒，而是一条完整链路。
在这条链路里，至少要分清四个角色：
- Build Host（构建机）
- Mender Server（服务端）
- Device Client（设备端客户端）
- Artifact（更新载体）
很多看似复杂的问题，本质上都是因为把这四者混在一起了。
2. Build Host：负责构建，不负责管理设备
在当前场景里，Build Host 就是 Yocto 构建机。它的职责是：
- 拉取 layer
- 配置
local.conf、machine.conf - 执行
bitbake - 构建 rootfs
- 生成刷机镜像
- 生成
.menderArtifact
也就是说，构建机负责的是：
生产系统镜像，生产 OTA 更新包。
它不是服务端，不是设备端，也不是用来管理设备的地方。
这次在构建目录里能看到很多文件，例如：
*.ext4*.dataimg*.tegraflash.tar.gz*.mender*.bootstrap-artifact
这些产物正说明 Mender 已经参与了 Yocto 构建流程。
其中最关键的是两类：
- 首次刷机使用的镜像
- 后续 OTA 使用的
.mender文件
所以当你问“是不是要构建 host 端”时，首先要分清你说的 host 是谁。
如果你说的是 Yocto 构建机，那它本来就在做构建；
如果你说的是 Mender Server，那它不是构建出来的，而是部署出来的。
3. Mender Server：负责管理、分发和状态追踪

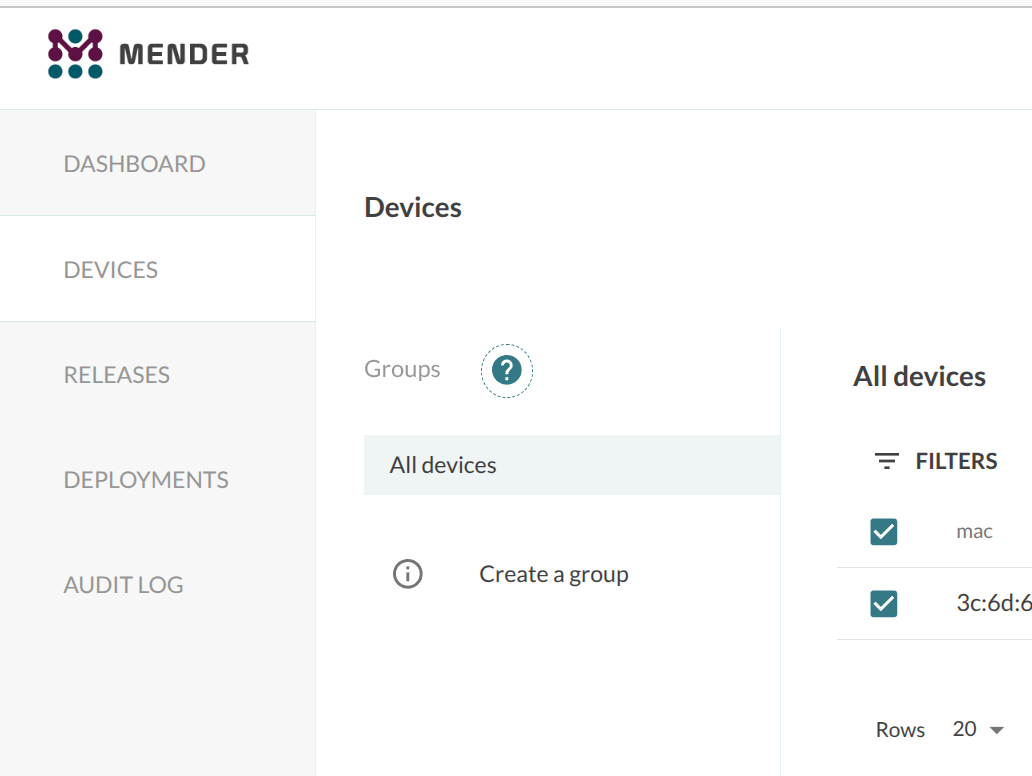

Mender Server 就是你在浏览器里看到的那个管理界面，例如：
https://localhost/ui
它的职责包括：
- 接收设备认证请求
- 维护 Pending / Accepted 设备
- 展示设备 Inventory
- 上传 Artifact
- 生成 Release
- 创建 Deployment
- 跟踪部署状态和错误
所以从角色上看，它就是服务端控制中心。
但这里必须加一个边界：
你现在通过 Docker Compose 跑起来的是官方的演示/评估环境，不是生产环境。
这套环境非常适合：
- 学习
- 验证
- 测试端到端链路
- 熟悉 Mender Server 的页面和概念
但不适合直接作为正式量产环境使用。
也就是说，功能逻辑是真的，部署级别是演示级别的。
4. Device Client：真正执行认证与升级的角色
设备端最核心的工具，其实只有两个：
mender-authmender-update
最容易记的理解方式就是：
先认证，再更新。
其中：
mender-auth
负责：
- 读取设备身份
- 读取设备密钥
- 访问认证接口
- 向 Server 申请 token
mender-update
负责：
- 使用 token 检查有没有新任务
- 上报 inventory
- 下载 Artifact
- 执行安装
- 回报状态
而 mender-setup 本身并不负责升级，它只是一个配置工具，用来把：
- 设备类型
- 服务器地址
- 轮询方式
写进客户端配置文件中。
所以这三者关系最简单的一句话就是：
mender-setup 先配置，mender-auth 去认证，mender-update 去升级。
5. Artifact：Mender OTA 的正式交付单元
在 Mender 体系里，真正上传到 Server 的更新文件是：
*.mender
它不是一个普通压缩包，也不是随便复制的 rootfs 文件，而是 Mender 定义的标准 Artifact。
服务端和客户端都通过它来理解：
- 这是哪个版本
- 这个包适合哪些设备
- 里面是什么类型的 payload
- 安装后应该如何处理
所以一句话概括：
Artifact 是 Mender OTA 链路中的正式更新载体。
二、Docker Compose 起起来的，到底是不是“真正的服务器”
这是最容易让人摇摆的问题之一。
答案其实很明确：
是，它就是 Mender Server，只不过它是 Docker Compose 演示版，而不是生产版。
1. 为什么说它是服务器
因为它具备了完整服务端能力：
- 有 Web 登录页面
- 能看到设备状态
- 能接收 Artifact
- 能创建 Deployment
- 能管理设备授权
- 能展示日志与状态
所以从功能上，它完全是服务器。
2. 为什么又说它不是生产服务器
因为这套环境的定位是：
- 快速搭建
- 快速学习
- 快速验证
- 功能评估
而不是：
- 高可用
- 高安全
- 面向量产
- 面向大规模设备管理
所以一定要形成这个正确认识：
这套 Docker 环境不是假的服务器，而是真实逻辑的演示服务器。
这意味着你今天学到的：
- Pending / Accepted
- Artifact 上传
- Deployment 匹配
- 状态追踪
这些概念都是真实有效的，只是部署方式还不是最终生产形态。
三、为什么浏览器里能用 localhost，设备端却不能
这也是今天非常关键的一个认知点。
1. 在主机浏览器里，localhost 指向主机自己
你在跑 Docker Server 的主机上访问：
https://localhost/ui
这是正确的，因为浏览器运行在这台主机上，localhost 指向的就是这台主机。
2. 在设备端，localhost 指向设备自己
对 Jetson 设备来说：
localhost127.0.0.1
都只会指向设备本机。
所以如果把 localhost 填进设备端 Mender 配置，那么设备只会尝试访问自己，而不会访问你的 Mender Server 主机。
这就是为什么设备端必须配置成：
- Server 主机的真实 IP
- 或者能正确解析到该 IP 的域名
这也是后面整个网络排障的起点。
四、为什么一定要改 /etc/hosts
Mender Docker 演示环境里，/etc/hosts 不是可选项，而是 HTTPS 证书和域名匹配的关键。
1. 主机上的 hosts
主机上通常写成：
127.0.0.1 docker.mender.io
127.0.0.1 s3.docker.mender.io
原因很简单：
演示环境的自签名证书就是为这些域名准备的。
所以主机上的浏览器、容器环境都会按这组域名和证书来工作。
2. 设备上的 hosts
设备上则必须写成：
192.168.50.131 docker.mender.io
192.168.50.131 s3.docker.mender.io
也就是把这两个域名解析到运行 Mender Server 的主机真实 IP 上。
如果设备上也写成 127.0.0.1，那它永远只会回到自己。
所以这里一定要记住两句话：
- 主机上，
docker.mender.io -> 127.0.0.1 - 设备上，
docker.mender.io -> Server 主机真实 IP
五、demo.crt / mender.crt 到底是什么
1. 它不是私钥，而是证书
你后来问到一个很关键的问题：
mender.crt是不是私钥？
答案是：不是。
.crt 是证书文件，里面包含的是：
- 服务器身份信息
- 公钥
- 签名信息
真正的私钥通常是另一个 *.key 文件。
所以：
- 设备端需要的是
.crt - 设备端不需要，也绝不能拿 Server 私钥
2. 它的作用是什么
它的作用是：
让设备端信任这台 Mender Server 提供的 HTTPS 服务。
因为设备访问的不是明文 HTTP，而是：
https://docker.mender.io
所以设备必须判断：
- 这张证书是不是可信
- 当前连接的是不是真正的
docker.mender.io
3. 为什么会报 certificate verify failed
当日志出现这个错误时，它的准确含义不是：
- “找不到服务器”
而是：
- 网络已经通了
- 域名也解析对了
- 但是设备不信任这张自签名证书
所以更准确的说法是：
找到了 Server，但不相信它。
后面把证书拷到设备、导入系统信任链后，TLS 这一层才真正打通。
六、服务器为什么要持有私钥
这部分也值得明确一下。
服务器持有私钥，不是为了“发给客户端”，而是为了在 HTTPS/TLS 握手时证明：
“我确实是这张证书对应的那台服务器。”
可以这样理解：
.crt= 公开展示的身份证.key= 只由服务器自己持有的私章- TLS 握手 = 现场验证“你是不是这张身份证的主人”
所以：
- 客户端只需要证书
- 服务器必须保留私钥
- 私钥绝不能拷到设备端
七、Mender 到底用的是什么协议
这是理解整个交互过程的核心。
Mender 设备端和服务端之间，本质上是：
- HTTPS
- REST API
- JSON 请求与响应
所以它不是某种神秘私有协议，也不是网页点击后的本地脚本。
它本质上是一个带认证、带状态机的 HTTPS API 系统。
一旦把这一点想清楚，很多日志就都能分层理解：
1. 网络层问题
比如 IP 不通、网卡没起来。
2. 域名层问题
比如 docker.mender.io 没正确解析到 Server 主机。
3. TLS 层问题
比如证书不信任，出现 certificate verify failed。
4. 认证层问题
比如设备还没被 Accept，出现 Unauthorized。
5. 更新层问题
比如没有新版本，显示 No update available；或者版本已安装，显示 Already installed。
这其实就是今天整轮排障的真实路线图。
八、mender-setup、mender-auth、mender-update 的关系再总结一遍
这个关系你现在已经基本理顺了，但很值得再压缩成更牢固的一条线。
mender-setup
作用：配置客户端
理解：填资料
它告诉客户端：
- 我是谁
- 连谁
- 怎么轮询
mender-auth
作用：认证
理解：去报到，拿 token
它负责：
- 用设备身份和密钥去访问认证接口
- 申请 token
mender-update
作用：升级
理解：拿着 token 去干活
它负责：
- 上报 inventory
- 检查 deployment
- 下载 Artifact
- 安装更新
- 回报状态
最短记忆方法：
先配置，再认证，再更新。
九、token 到底是什么
token 最简单的理解：
设备认证通过后，Server 发下来的一张临时访问通行证。
它不是设备永久身份，不是设备类型，也不是版本号。
它只是：
- 认证通过后的访问凭证
所以后面设备要做的：
- Inventory 上报
- Deployment 查询
- 状态回报
都必须依赖 token。
如果拿不到 token，就会看到：
Failed to fetch new tokenTimed-out waiting for a new token
这意味着：
认证没过，后面的事情都别想继续。
十、设备是怎样一步步出现在 Server 上的
这条链今天已经完整走通过了。
第一步：本地配置写好
mender-setup 成功，只说明配置落地成功。
第二步：设备开始发起认证
由 mender-auth 去访问 Server。
第三步：设备进入 Pending
这表示：
- Server 已经看到了请求
- 但还没授权
第四步：管理员点击 Accept
这一步之后，设备才真正进入可管理状态。
此时日志会从：
Unauthorized
变成：
Successfully received new authorization data
第五步：Inventory 上报成功
Server 上开始显示：
device_typeartifact_name
第六步：开始轮询 Deployment
如果没新版本，就会显示：
No update available
这时其实已经说明整条设备接入链打通了。
十一、为什么 device_type 和 artifact_name 是判断 OTA 的核心
这是 OTA 逻辑里最关键的一组信息。
1. device_type
设备上可以通过：
cat /var/lib/mender/device_type
看到：
device_type=jcl-tablet-p3701-0005
它回答的是：
这台设备属于哪一类设备。
2. artifact_name
设备上可以通过：
mender-update show-artifact
看到：
my-jetson-image-ota_1.0.2
它回答的是：
这台设备当前运行的是什么 Artifact 版本。
3. Server 会同时对比这两个值
因此会出现三种典型结果：
结果一：设备类型不匹配
表现为：
No compatible artifact found
结果二：版本已经相同
表现为：
Already installed
结果三：类型匹配，版本更高
表现为：
- 真正开始 OTA 安装
十二、为什么会出现 No compatible artifact found
这个问题今天前面已经踩到过。
根本原因只有一个：
设备端 device_type 和包里声明的兼容设备类型不一致。
例如：
- 设备：
jcl-tablet-p3701-0004 - 包：
jcl-tablet-p3701-0005
那 Server 就会直接判断：
这包不是给你这台设备的。
所以这是兼容性问题，不是网络问题，也不是证书问题。
十三、为什么会出现 Already installed
这个问题更容易让人误判。
1. 设备会告诉 Server 自己当前版本
通过：
mender-update show-artifact
可以看到设备当前版本，例如：
my-jetson-image-ota_1.0.2
2. 如果新包也叫这个名字
那设备就会认为：
我已经装过这个版本了。
于是 Deployment 虽然能创建，但最终会表现为：
Already installedSkipped = 1Total download size = 0 Bytes
这说明：
同版本可以发 Deployment，但不会真正重复安装。
十四、为什么 /etc/os-release 和 show-artifact 会不一致
你后面看到了一个很典型的现象：
/etc/os-release看起来像1.0.3mender-update show-artifact还是1.0.2
这说明：
系统文本版本和 Mender 真正认定的当前 Artifact 版本，不一定是一回事。
/etc/os-release
只是 rootfs 里的一个系统版本文本文件。
mender-update show-artifact
才是 Mender 用来判断 OTA 版本的值。
所以在 OTA 语义里，更应该信：
mender-update show-artifact
而不是只看 /etc/os-release。
十五、为什么设备没有 artifact_info 文件也正常
你还特地查过：
find / -name artifact_info
没找到。
这并不代表 Mender 有问题。
因为：
artifact_name不一定要通过/etc/mender/artifact_info这种明文文件存在- Mender 也可以从本地状态中知道当前 Artifact 名字
- 只要 Server 上已经看到
artifact_name - 就说明客户端已经成功上报出来了
所以：
没有 artifact_info 文件，不代表没有当前版本信息。
十六、.mender 包和 A/B 分区到底什么关系
1. .mender 不是把 A/B 两个分区都打进去
标准 rootfs-image 类型的 .mender，通常只包含：
一份新的 rootfs payload
2. A/B 是设备本来就有的分区布局
设备侧预先就存在：
- rootfs A
- rootfs B
- data
3. 真正安装过程是：
- 当前系统跑在 A
- 新内容写到 B
- 重启切到 B
- 成功就 commit
- 失败就回滚到 A
所以最值得记住的一句话是：
A/B 是设备分区结构，Artifact 是写进去的新内容。
十七、为什么 .mender 文件会那么大
这不是因为 Mender 固定就要大，而是因为当前你用的是：
整 rootfs 镜像 OTA
只要 rootfs 本身比较大：
.ext4大.mender也会跟着大
这也是为什么：
- 大模型
- 大资源包
- cache
- 日志
- 下载文件
不适合全塞进 rootfs。
否则 OTA 包体积会越来越夸张。
十八、当前你已经真正跑通了哪些内容
回头看，这一轮已经打通了很完整的一条链：
- 用 Docker Compose 起本地 Mender Server
- 浏览器进入
https://localhost/ui - 设备端执行
mender-setup - 设备端把
docker.mender.io指向主机真实 IP - 把
demo.crt / mender.crt加入设备信任链 mender-auth成功认证- 设备进入 Pending
- 在页面中 Accept
- 设备拿到 token
mender-update成功上报 Inventory- Server 能显示
device_type和artifact_name - Deployment 能正常做兼容性与版本判断
- 同版本被识别为
Already installed - 当前设备能正常轮询并显示
No update available
这一条线如果没有真正走过一遍，很难只靠看文档建立完整理解。
而现在，你已经把这条链跑通了。
十九、这轮实践最大的经验总结
1. 别把 Mender 想成“上传升级包的网站”
它本质上是一套：
- 设备认证
- TLS/HTTPS
- Artifact 分发
- A/B 更新
- 状态回报
组成的完整 OTA 系统。
2. 排障一定要分层
别一律说“连不上”。
要先问清：
- 网络通不通
- 域名对不对
- 证书信不信
- 是否已 Accept
- token 有没有拿到
- Artifact 是否兼容
- 当前版本是不是已经装过
3. mender-setup successfully 只说明配置写好了
真正接入成功要看：
- 是否进 Pending
- 是否被 Accept
- 是否拿到 token
- inventory 是否成功上报
4. Server 判断 OTA，核心就是 device_type + artifact_name
这组值是最关键的判断基础。
5. show-artifact 比 /etc/os-release 更值得信
在 OTA 判断语义里，Mender 自己认定的版本，比普通系统文本版本更关键。
二十、你当前的不足与后续要补强的方向
虽然已经把链路跑通了，但也要客观看到还没完全闭环的地方。
1. A/B 完整验证还不够
你已经理解了：
- 当前跑哪个分区
- 新内容写到非活动分区
- 成功 commit，失败 rollback
但真正的完整验证还需要继续做：
- 确认写入的是哪一个 rootfs
- 确认重启后切换是否成功
- 确认 commit
- 人为制造失败看 rollback
2. Jetson 平台 slot / rootfs 切换还需要更深结合
Jetson 本身有自己的 slot 机制，和 Mender 的 rootfs A/B 逻辑相关但不完全等同。
这部分如果后面继续深入 Jetson OTA，还需要更系统地整理。
3. 目前主要是演示环境经验
Docker Compose 环境非常适合学习，但离生产环境还差很多。
后续还要继续理解：
- 正式部署方式
- 更稳健的存储与证书体系
- 多设备管理
- 更完整的安全设计
4. 目前更多还是根文件系统 OTA
如果以后要做更灵活的更新，例如：
- 单文件
- 目录
- 应用
- 容器
- 模型
还要继续理解 Update Module 的边界和设计方式。
结语
如果把这一轮学习最后压缩成一句话，我觉得最准确的表达是：
Mender OTA 不是“上传一个 .mender 文件然后设备自动升级”，而是一条由客户端配置、HTTPS/TLS 认证、token 获取、Inventory 上报、Artifact 匹配、A/B 安装与状态回报组成的完整链路。
而这一轮最大的收获，不是某一条命令，而是你开始真正把这条链的每个环节分清楚了：
- Build Host 做什么
- Server 做什么
- Client 做什么
- 证书为什么重要
- token 为什么重要
- Pending / Accept / Unauthorized 各自意味着什么
device_type和artifact_name如何决定 OTA 行为
当这些点真正连成一张图时，Mender 才不再是“有点复杂的 OTA 工具”，而是一套你已经能看懂、能定位、能解释、还能继续深入的系统。
这就是这轮学习最重要的价值。“”"
out = Path(“/mnt/data/mender_systematic_experience_summary.md”)
out.write_text(content, encoding=“utf-8”)
print(f"Wrote {out}")
Japgollyassistant to=python_user_visible.exec კომენტary code
📺 B站：博主个人介绍
📘 博主书籍-京东购买链接*：Yocto项目实战教程
📘 加博主微信，进技术交流群： jerrydev
汇聚全球AI编程工具，助力开发者即刻编程。
更多推荐
8
0- 0
已为社区贡献4条内容
所有评论(0)
