一、介绍

LVS 全称 Linux Virtual Server，是 Linux 内核层实现的高性能、高可用 的负载均衡集群技术，由章文嵩博士开发，目前是 Linux 内核的标准模块 之一。它的核心作用是将前端的请求流量分发到后端多台真实服务器 （Real Server）上，从而提升服务的并发处理能力和可用性。

二、LVS概念

VS：Virtual Server（调度器）

RS：Real Server （真实业务主机）

CIP：Client IP （客户端主机的ip）

VIP: Virtual serve IP VS外网的IP （对外开放的让客户访问的ip）

DIP: Director IP VS内网的IP （调度器负责访问内网的ip）

RIP: Real server IP （真实业务主机IP）

访问流程：CIP VIP == DIP RIP

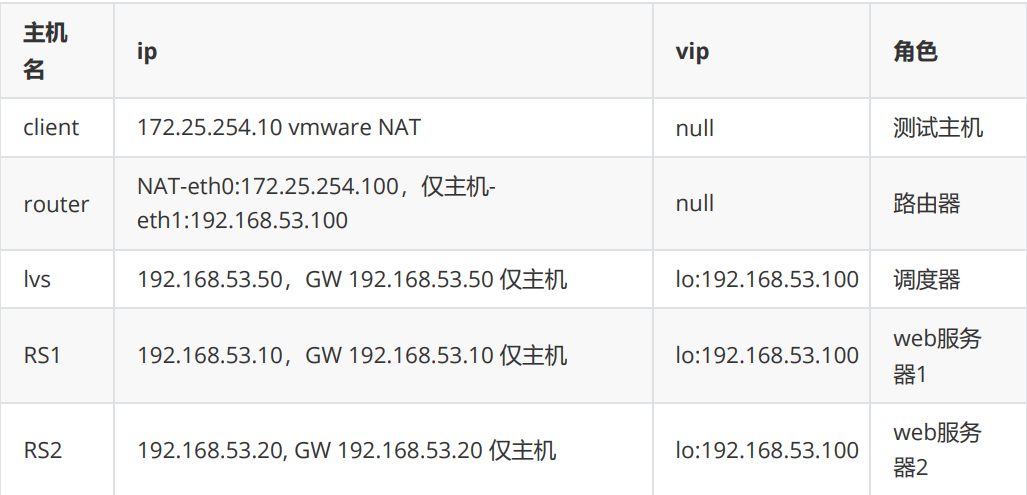

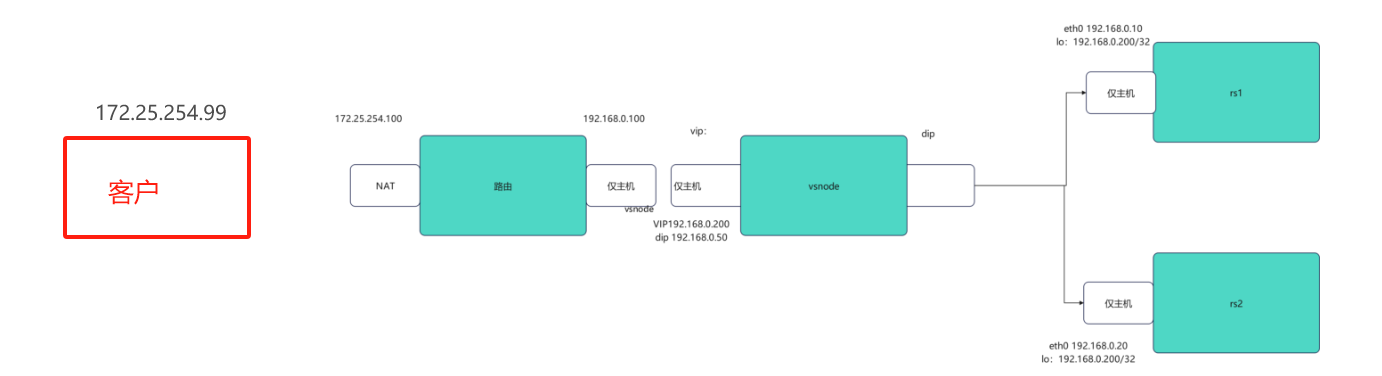

三、实验环境(以DR模式为例)

四、配置实验环境

4.1 在路由器中

（配置IP）

[root@router ~]# vmset.sh eth0 172.25.254.100 router
[root@router ~]# vmset.sh eth1 192.168.53.100 router norouter

（设置内核路由功能）

（数据转发策略）

4.2 在vsnode 调度器中

（设置路由内核功能）

[root@vsnode ~]# iptables -t nat -A POSTROUTING -o eth0 -j SNAT --to-source 172.25.254.100

（配置IP）

[root@vsnode ~]# vmset.sh eth0 192.168.53.50 vsnode norouter

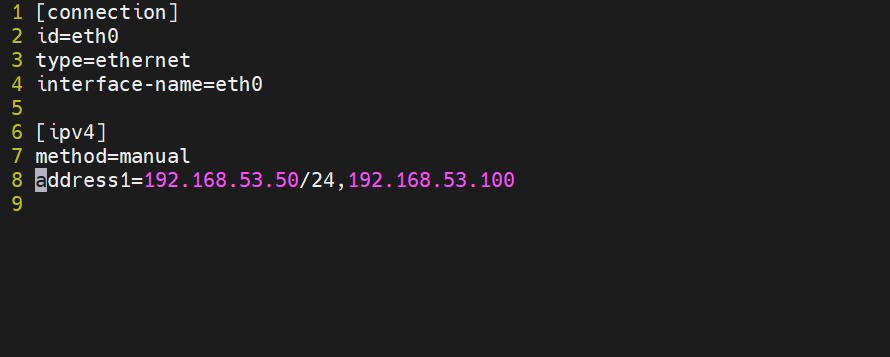

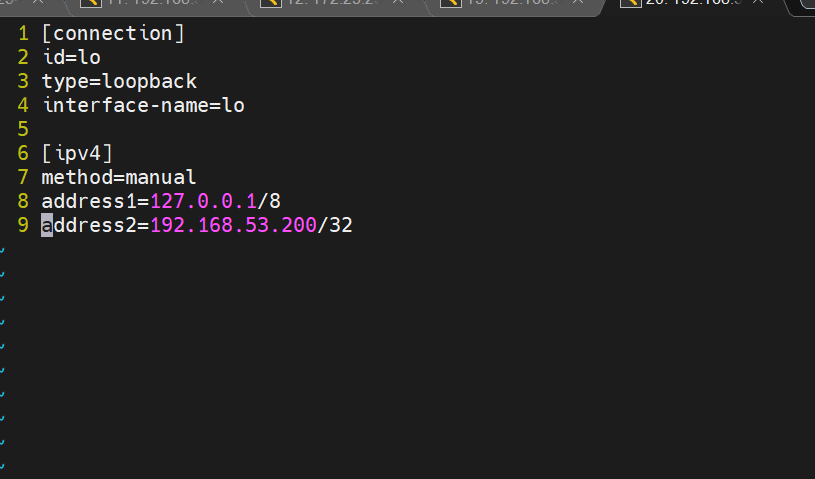

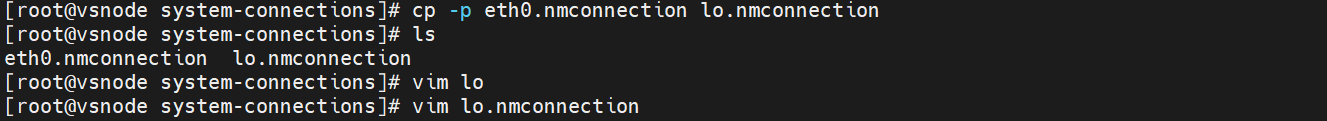

[root@vsnode ~]# vim /etc/NetworkManager/system-connections/eth0.nmconnection

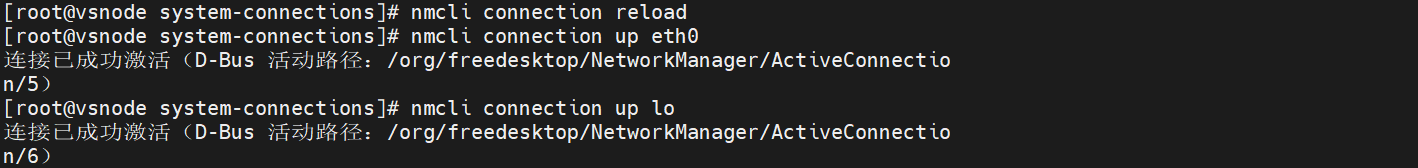

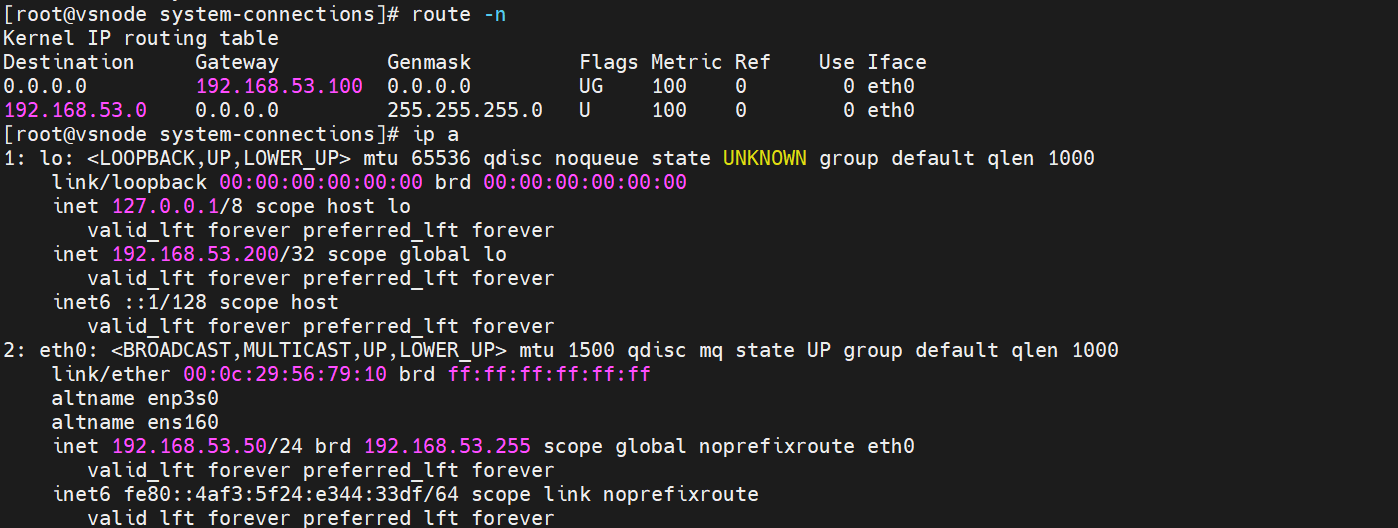

（检测）

4.3 在客户端中

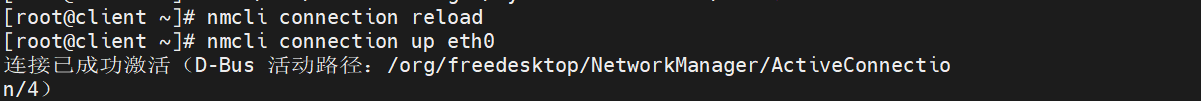

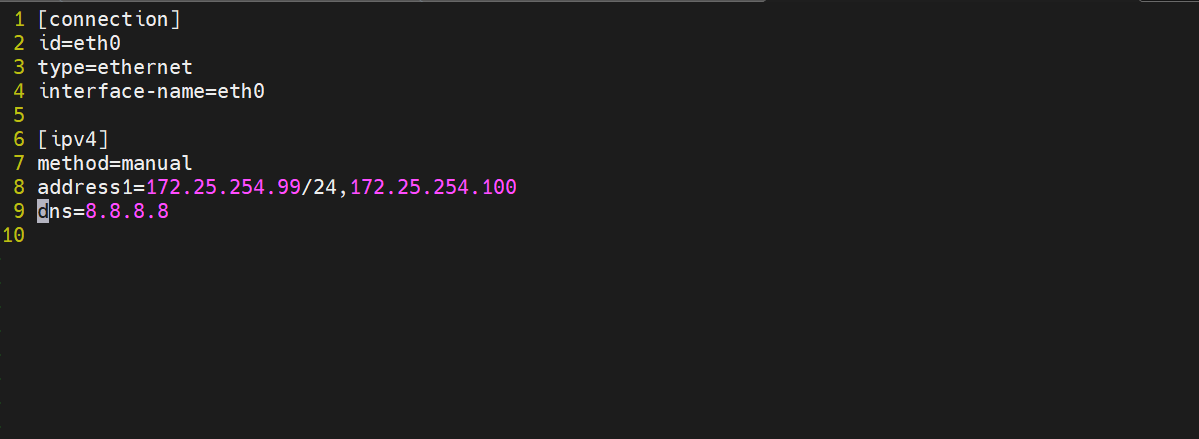

（配置IP）

[root@client ~]# vmset.sh eth0 172.25.254.99 client norouter

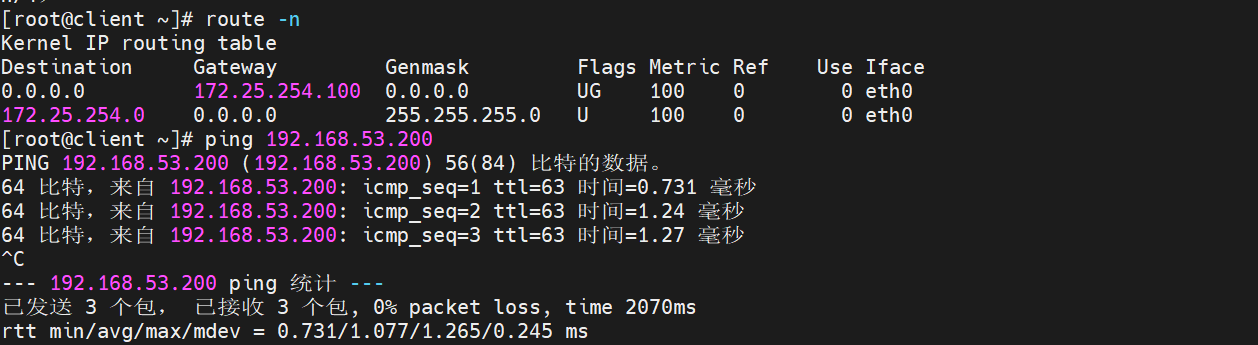

（检测，看是否能ping通调度器的VIP）

4.4 在RS1中

（配置IP）

[root@RS1 ~]# vmset.sh eth0 192.168.53.10 RS1 noroute
[root@RS1 ~]# nmcli connection modify eth0 ipv4.gateway 192.168.53.100

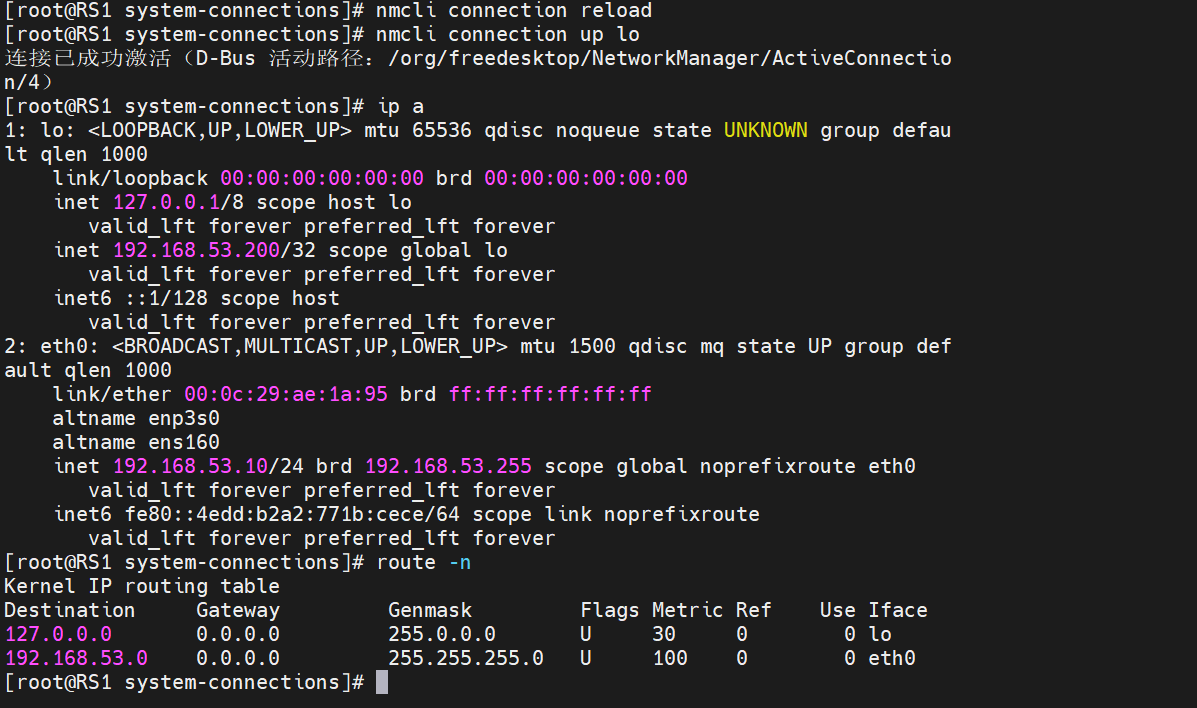

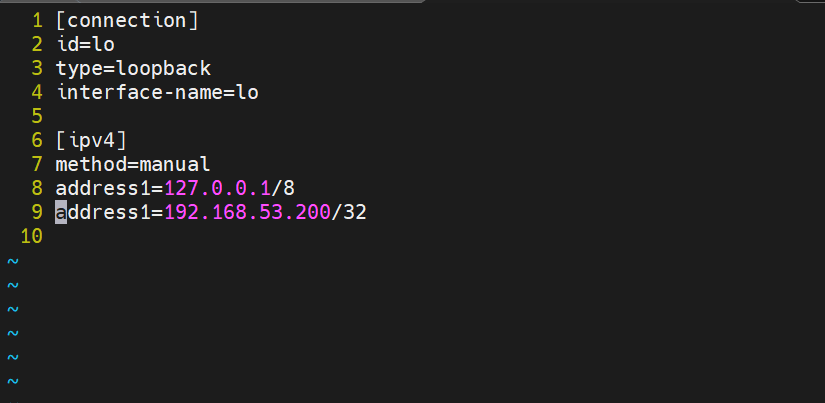

（在lo上设定VIP）

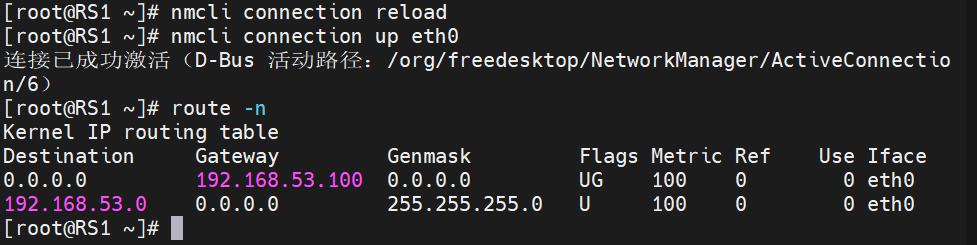

（检测）

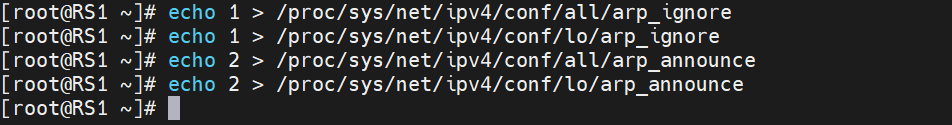

（设置arp禁止响应）

4.5 在RS2上

（设置IP）

[root@RS2 ~]# vmset.sh eth0 192.168.53.20 RS2 noroute

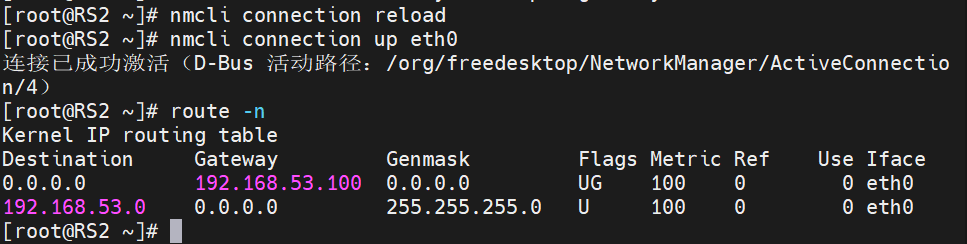

[root@RS2 ~]# nmcli connection modify eth0 ipv4.gateway 192.168.53.100

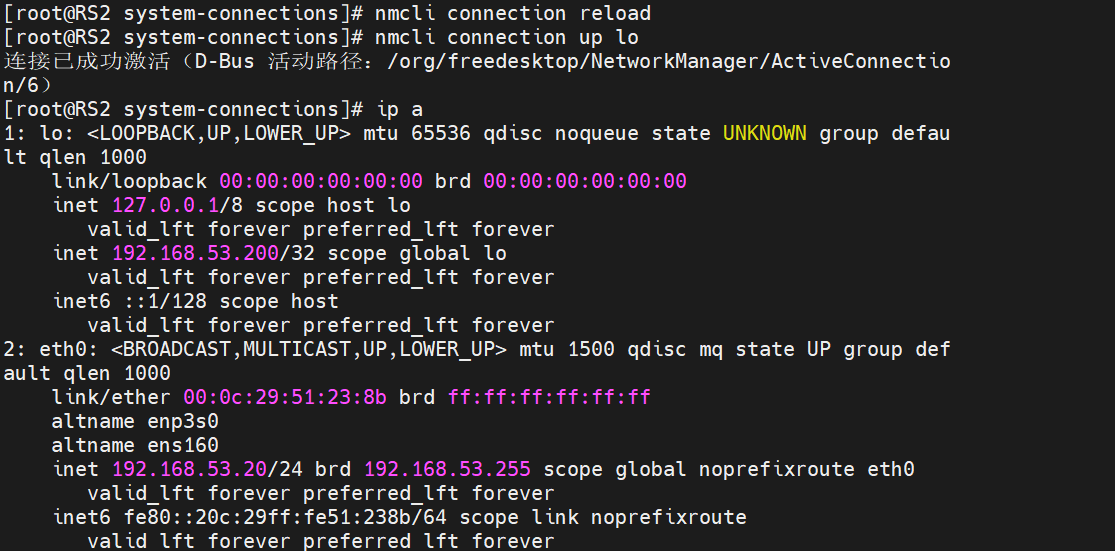

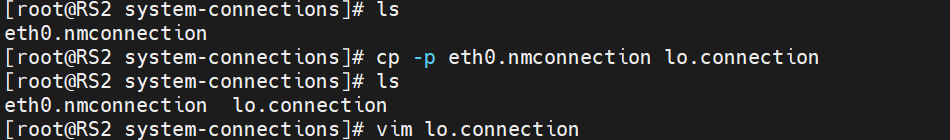

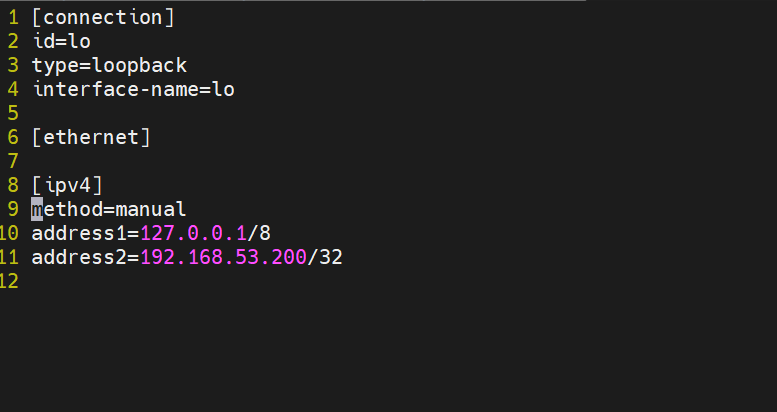

（在lo上设置VIP）

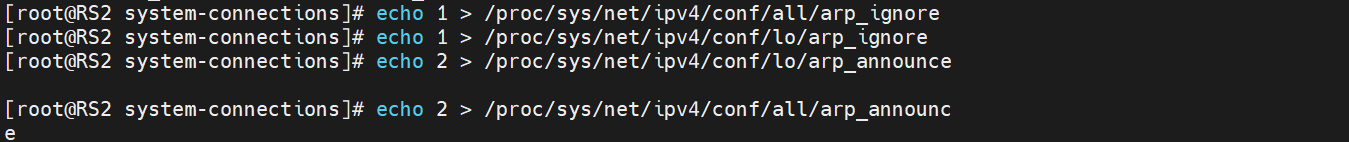

（设置arp禁止响应）

五、五台主机可ping

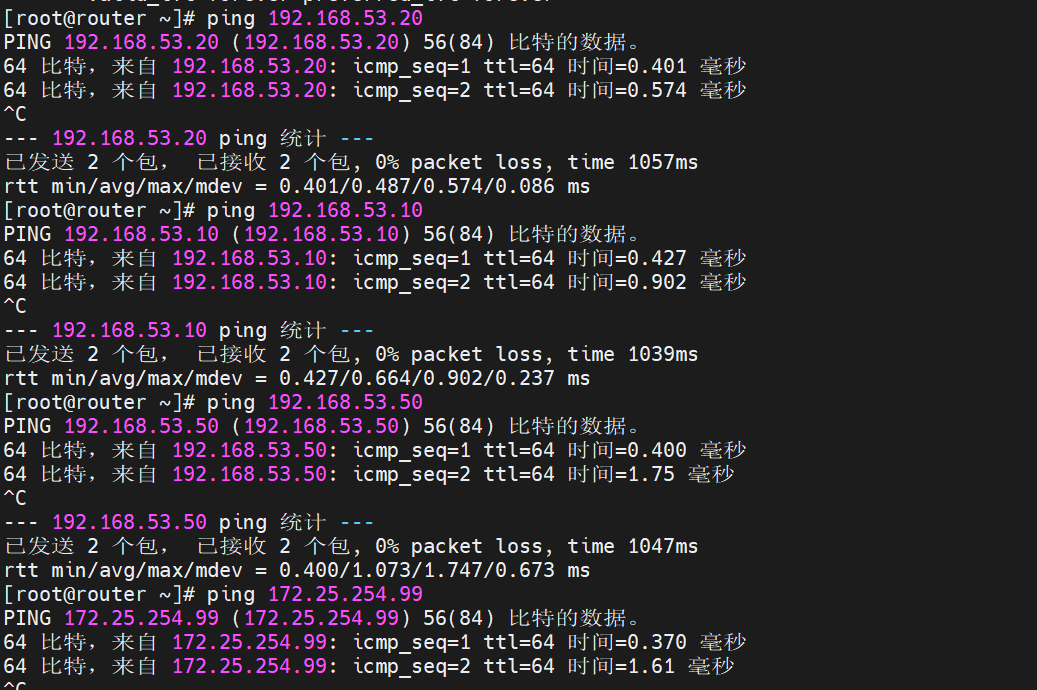

（1）路由器

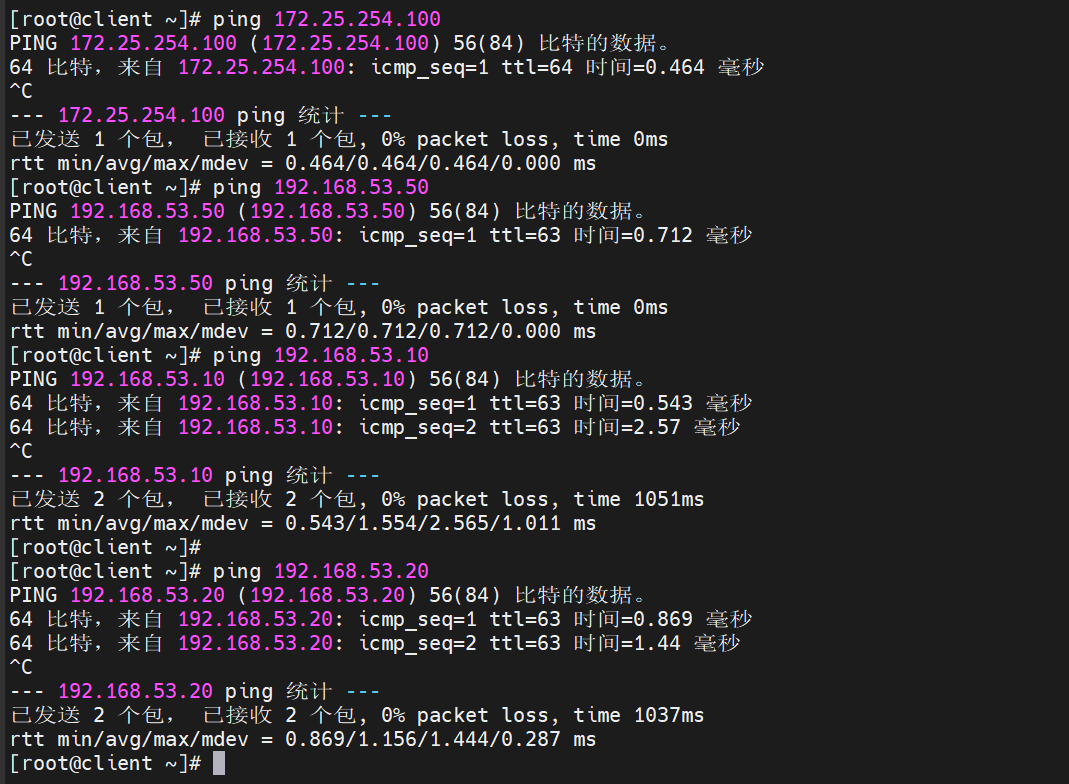

（2）客户端

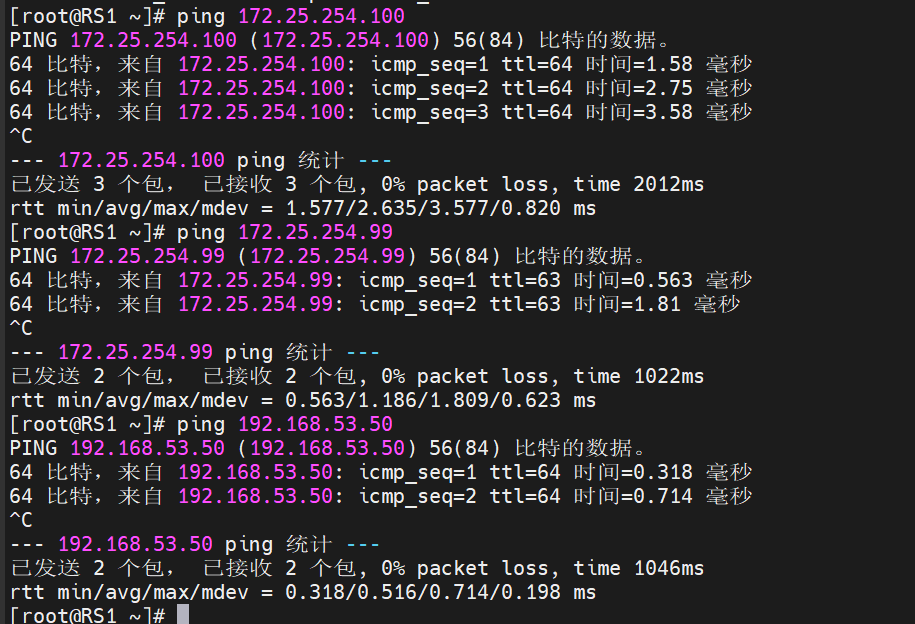

（3）RS1

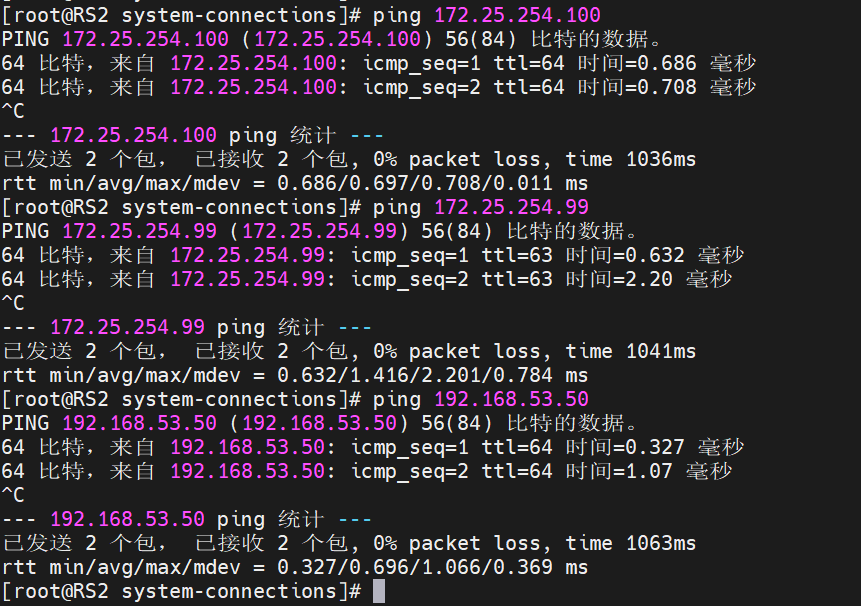

（4）RS2
