一、硬件层（Hardware Layer）

硬件层是嵌入式ARM Linux系统的基础.

主要包括以下几个部分：

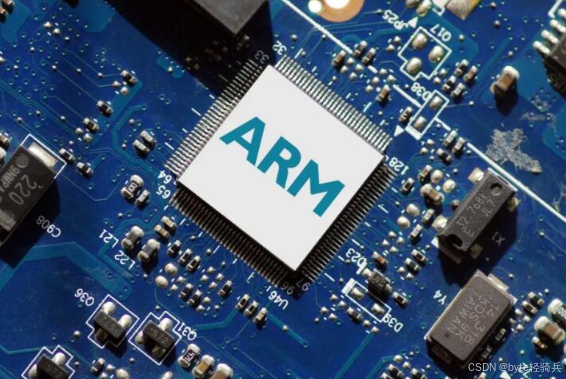

①ARM处理器核心：

• 作为系统的“大脑”，负责执行各种计算任务和控制操作。
• ARM架构提供了多种不同的处理器系列，如Cortex-A系列（高性能处理器，常用于智能手机、平板电脑等复杂应用场景）和Cortex-M系列（低功耗、低成本处理器，主要用于对成本和功耗敏感的微控制器应用）。

②存储设备：

• 用于存储系统运行时的数据和程序代码。
• 包括易失性存储器（如DRAM，用于临时数据存储和快速数据读写）和非易失性存储器（如NAND Flash和NOR Flash，用于存储系统的固件、内核镜像、文件系统等永久性数据）。

③外围设备接口：

• 是系统与外部设备连接的桥梁。
• 提供了丰富的接口选项，如GPIO（通用输入输出接口）、UART（通用异步收发器）、I2C（集成电路间总线）和SPI（串行外设接口）等，以满足不同应用场景的需求。

二、Bootloader

引导加载程序（Bootloader）在嵌入式ARM Linux系统中扮演着至关重要的角色。

作用:初始化硬件（时钟、内存、外设）、加载内核镜像、传递启动参数（如设备树）。

常见 Bootloader

• U-Boot：主流开源 Bootloader，支持多种 ARM 平台。
• 厂商定制：如树莓派的 start.elf（专有固件）。

启动流程

• BL1（ROM Code）：芯片内置代码，加载 BL2（如 U-Boot SPL）。
• BL2（SPL/U-Boot）：初始化 DRAM，加载完整 U-Boot。
• U-Boot：加载内核镜像（zImage/Image）、设备树（.dtb）、根文件系统（initramfs 或从存储介质挂载）。

三、内核（Linux Kernel）

Linux内核是嵌入式ARM Linux系统的基石，负责管理系统的硬件和软件资源，确保系统的稳定运行。

3.1. 内核核心功能

• 进程管理：任务调度、优先级控制（CFS、RT 调度器）。
• 内存管理：虚拟内存、页表管理（MMU）、DMA 映射。
• 设备驱动：字符设备（如 GPIO）、块设备（如 SD 卡）、网络设备驱动。
• 文件系统：支持 ext4、UBIFS、JFFS2 等。
• 网络协议栈：TCP/IP、Socket 接口。

3.2. 内核配置与编译

• 设备树（Device Tree）：描述硬件信息的 .dts 文件，取代传统硬编码方式。
• 配置选项：通过 make menuconfig 裁剪不需要的模块（如关闭 GUI 支持）。
• 交叉编译：使用 arm-linux-gnueabihf- 工具链生成 zImage 或 Image。

四、根文件系统（Root File System）

根文件系统不仅是Linux系统中所有文件、目录、设备和驱动的起源，还是引导过程中启动并加载内核所需的起点。包含了操作系统运行所需的所有基本文件和数据，能够使操作系统顺利地启动和运行，并且提供文件系统的访问和管理功能。

4.1. 文件系统类型

• initramfs：临时内存文件系统，用于早期挂载。
• 持久化文件系统：ext4（eMMC）、UBIFS（NAND Flash）、SquashFS（只读压缩）。

4.2. 目录结构

以下是一些关键的目录及其功能：

• /bin：存放系统的，如ls、cp等，这些工具用于文件管理和系统维护。
• /sbin：包含系统管理命令，这些命令通常由系统管理员使用，如ifconfig用于网络接口配置。此目录下的文件或命令只有管理员能使用。
• /etc：用于存放系统配置文件，如网络配置文件、启动脚本等。这些配置文件对于系统的正常运行至关重要。
• /dev：设备文件目录，通过它可以访问系统中的各种硬件设备。例如，“/dev/ttyS0”代表一个UART设备。
• /lib：存放着Linux所必须的库文件，是共享库，一些命令和用户编写的程序会使用这些库。
• /mnt：临时挂载目录，通常用于挂载外部存储设备，如U盘、SD卡等。
• /proc：一个虚拟文件系统，通常用于存放系统运行时的信息，如进程信息、内存信息等。它没有实际存储，只是系统运行时动态生成的信息。
• /usr：软件资源目录，存放软件。一般系统安装完成后此目录占用空间最大。
• /var：存放一些可改变的数据，如日志文件、邮件队列等。
• /sys：系统启动后作为sysfs文件系统的挂载点，类似proc文件系统的基于ramde特殊文件系统，无实际存储，是系统设备管理的重要目录。
• /opt：可选的文件、软件存放区，由用户选择将哪些文件或软件放到此目录中。

4.3. 工具链与工具集

• BusyBox：集成常用命令（ash, ifconfig, mount）。
• 定制化工具：通过 Buildroot 或 Yocto 生成轻量级根文件系统。

五、设备驱动程序

设备驱动程序在嵌入式系统中扮演着至关重要的角色，它们为硬件设备和操作系统之间提供了必要的软件接口。

5.1. 设备驱动

• 内核驱动：如 SPI 控制器、GPIO 按键驱动（通过 sysfs 或 ioctl 控制）。
• 用户空间驱动：如 libusb 实现的 USB 设备控制。

5.2. 中间件与服务

• 网络协议：MQTT、HTTP 服务器（如 Lighttpd）。
• 数据库：SQLite（轻量级嵌入式数据库）。
• 图形库：Qt Embedded、LVGL（适用于触摸屏）。
• 实时性扩展：PREEMPT-RT 补丁、Xenomai。

六、应用层（Application Layer）

6.1. 应用类型

• 本地应用：C/C++ 程序（直接调用系统调用或库函数）。
• 脚本程序：Python/Lua 脚本（依赖解释器）。
• 守护进程（Daemon）：如自定服务。

6.2. 典型开发流程

• 交叉编译：在 x86 主机上生成 ARM 可执行文件。
• 部署与调试：通过 SSH、SCP 或 NFS 挂载到目标板。
• 进程管理：使用 systemd 或 SysVinit 管理服务。

七、工具链与调试

7.1. 开发工具

• 交叉编译工具链：gcc-arm-linux-gnueabihf、LLVM/Clang。
• 调试工具：GDB（配合 gdbserver）、OpenOCD（JTAG 调试）、Strace/Perf。
• 构建系统：Buildroot（快速定制）、Yocto（高度可配置）。

7.2. 日志与监控

• 内核日志：dmesg 查看启动信息。
• 系统日志：syslogd 或 journald（systemd 集成）。
• 性能分析：top、vmstat、ftrace。

八、图形用户界面库（可选）

图形用户界面库（GUI）是嵌入式系统中用于创建图形用户界面的软件组件。提供了丰富的图形元素和控件（如按钮、文本框、滑动条等），并支持用户交互事件的处理。常见的嵌入式Linux GUI库包括Qt/Embedded、MiniGUI等。选择GUI库时需要考虑系统的性能要求、开发人员的熟悉程度以及库的稳定性和可维护性等因素。

九、系统优化与安全

9.1. 优化方向

• 启动时间：裁剪内核、并行初始化服务。
• 内存占用：静态链接、禁用非必要功能。
• 功耗管理：动态调频（DVFS）、外设电源域控制。

9.2. 安全机制

• 安全启动：U-Boot 验证内核签名。
• 权限控制：SELinux/AppArmor 强制访问控制。
• 固件更新：A/B 分区设计、OTA 升级。

十、总结

嵌入式 ARM Linux 系统的开发需要深入理解各层之间的交互机制：

• 硬件兼容性：确保设备树与物理硬件匹配。
• 内核裁剪：根据需求保留必要功能以减小体积。
• 文件系统定制：通过 BusyBox 和 Buildroot 构建最小化系统。
• 应用可靠性：设计看门狗、心跳检测等容错机制。
