一、为什么是 Grafana + Easysearch？

运维领域"查日志用 Easysearch，看指标用 Grafana"已成默契。

Grafana 是可观测性领域事实标准，天然支持 Elasticsearch 协议；Easysearch 完全兼容 ES API，两者相加 = 零改造、开箱即用的可视化方案。

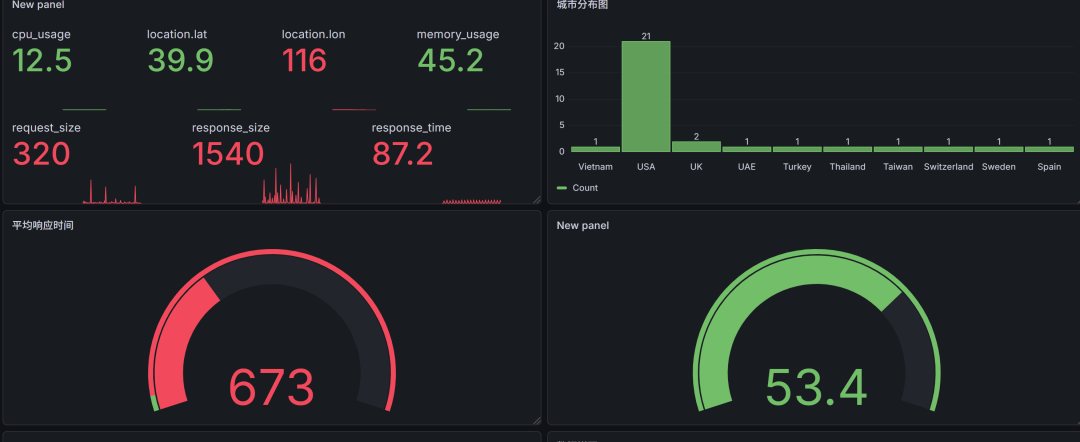

核心优势一句话：不用额外中间层，直接把 Easysearch 里的日志、指标、业务数据画成图。 少废话，直接看大屏效果图：

---

二、数据源配置（关键细节别踩坑）

2.1 前置条件

• Easysearch 已启动，HTTP 端口默认 9200

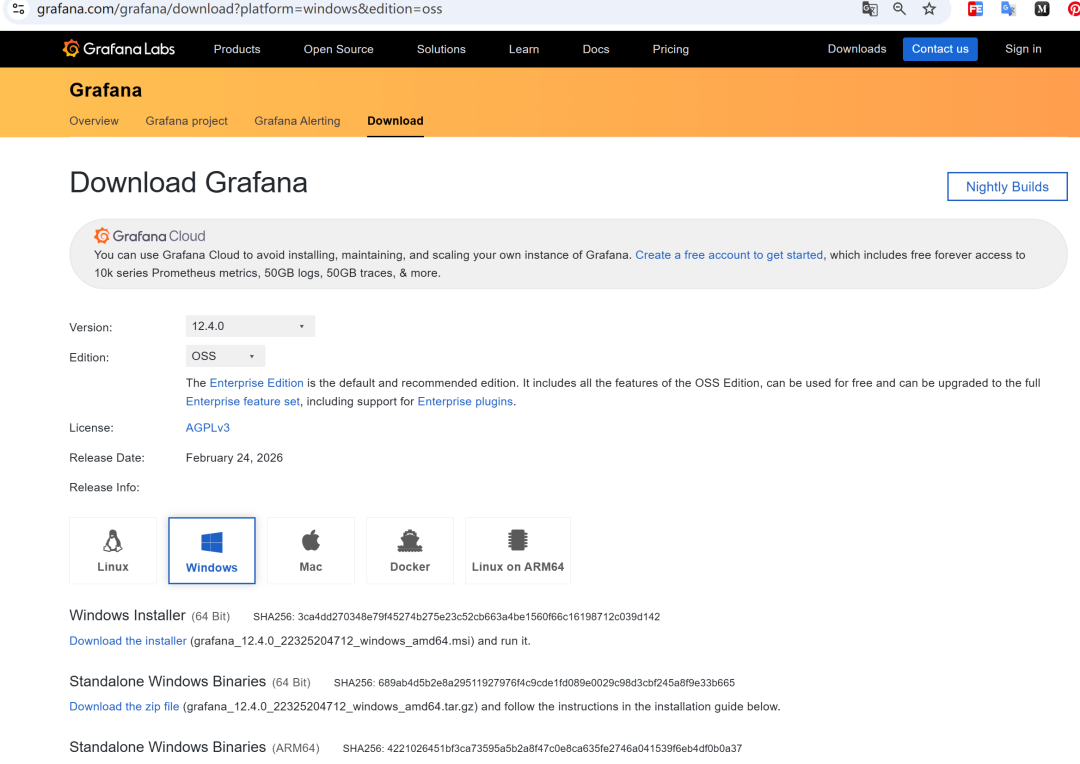

• Grafana 已部署，推荐原生安装，稳定、无额外依赖。



Linux（RPM / CentOS / RHEL）：
# 添加 YUM 源
cat <<EOF | sudo tee /etc/yum.repos.d/grafana.repo
[grafana]
name=grafana
baseurl=https://packages.grafana.com/oss/rpm
repo_gpgcheck=1
enabled=1
gpgcheck=1
gpgkey=https://packages.grafana.com/gpg.key
EOF

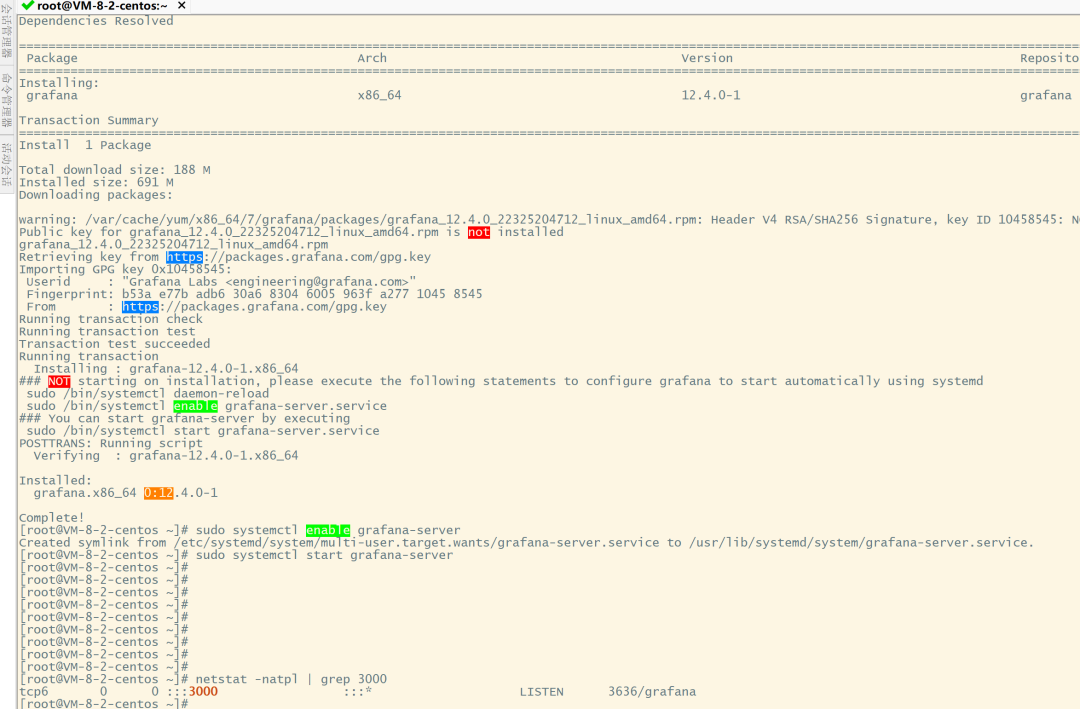

sudo yum install -y grafana
sudo systemctl enable grafana-server
sudo systemctl start grafana-server

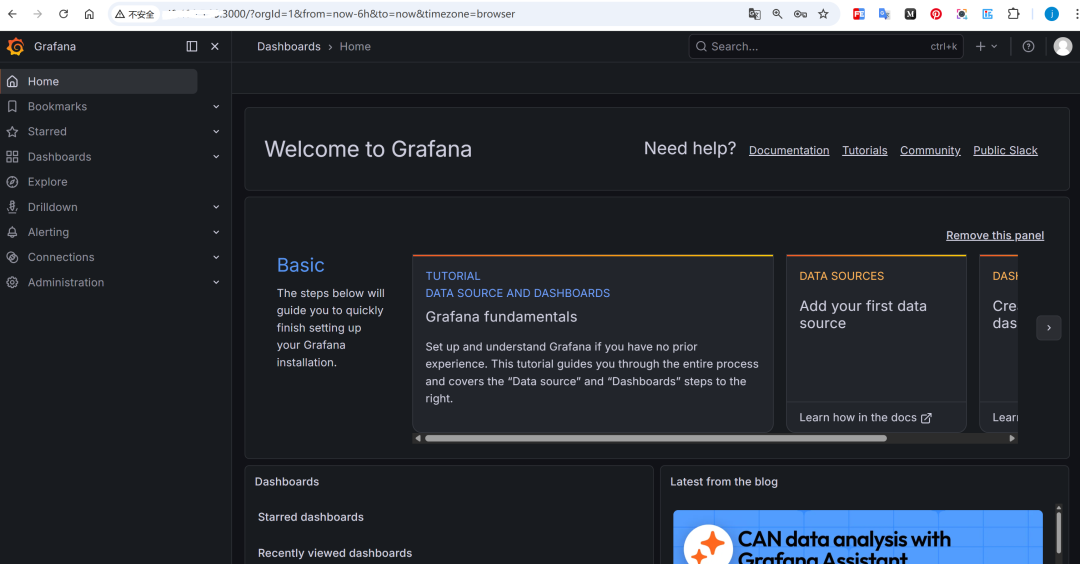

装完后，访问 http://localhost:3000，默认账号密码 admin / admin，首次登录会提示修改密码。

2.2 避坑1：版本兼容问题

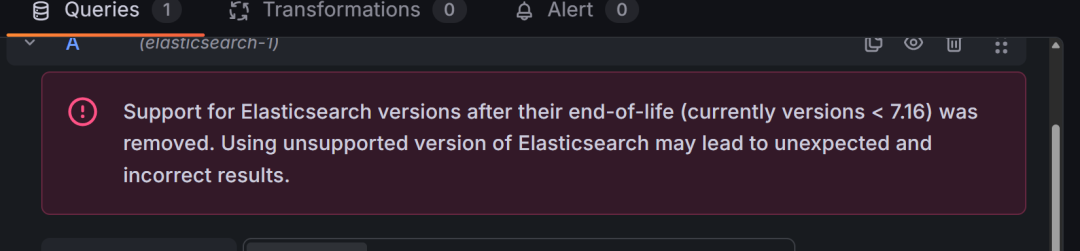

如果直接执行 2.3 步骤，可能会报如上的错误。任何 AI 都没有一次告知如何正确适配。

这个坑我给趟过了，正确配置如下：

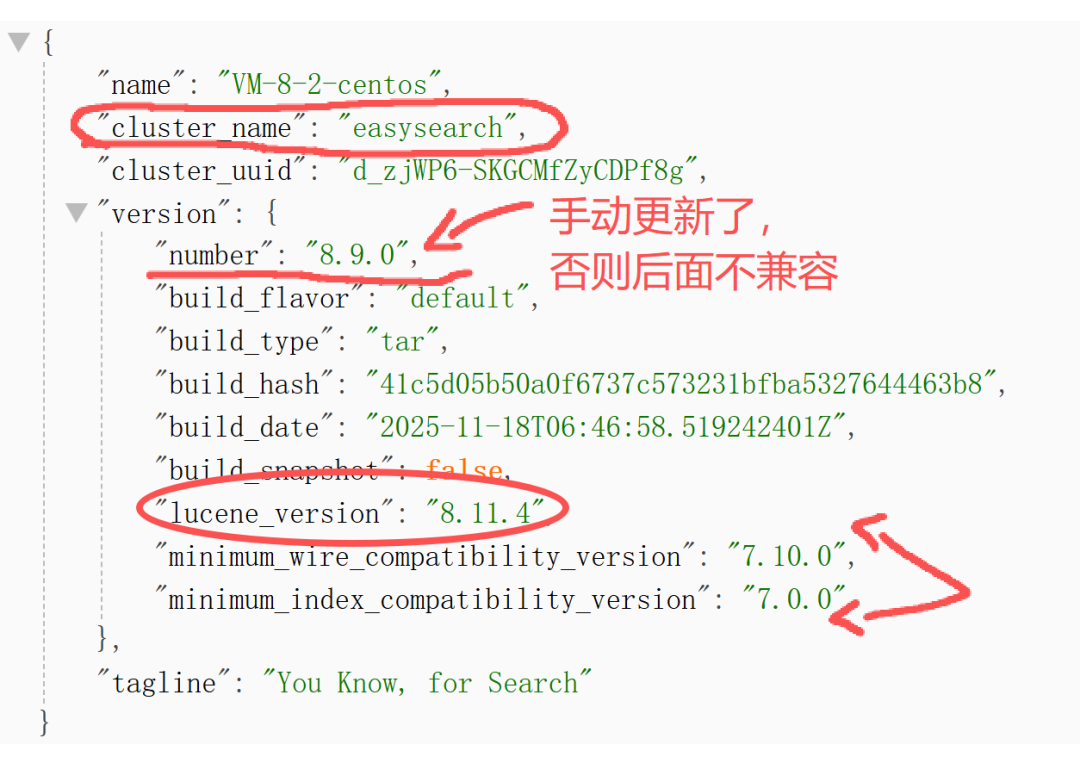

需要在 Easysearch 配置文件 easysearch.yml 中添加以下参数：

elasticsearch.api_compatibility: true
elasticsearch.api_compatibility_version: "8.9.0"

记得要重启 Easysearch 后再执行如下的步骤。

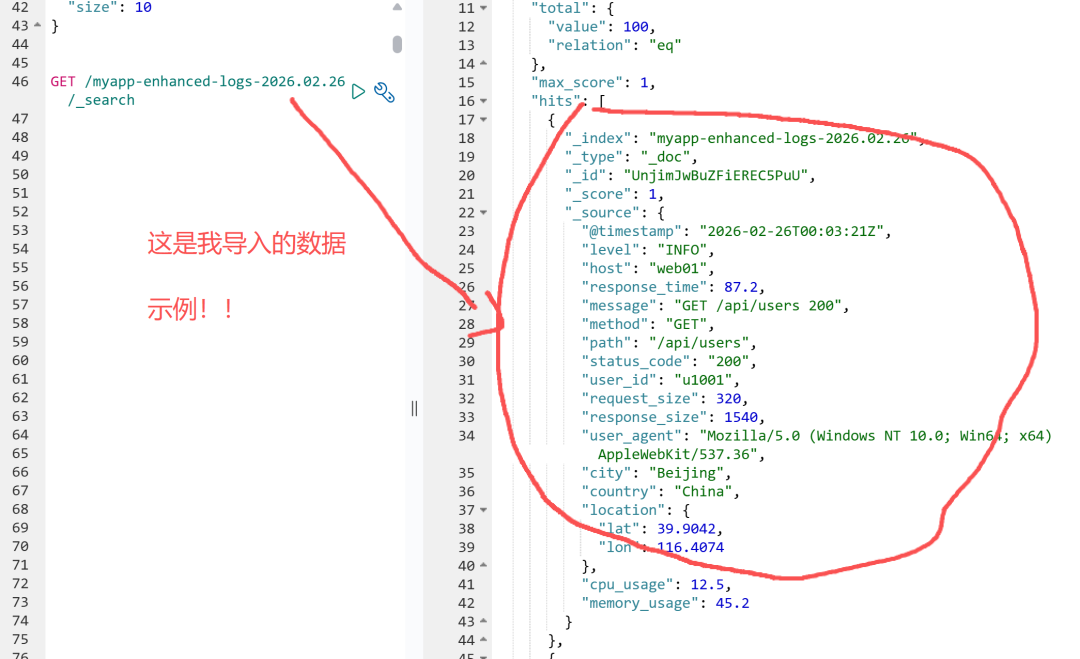

2.3 想清楚对谁做可视化！

咱们是对日志可视化，日志来自哪里要搞清楚。

可以是 Logstash 导入到 Easysearch 的，

可以是 MySQL 同步到 Easysearch 的，

可以是 Kafka 同步到 Easysearch 的

......

不一而足。

关键的关键是，数据必须导入到 Easysearch 了！

2.3 添加数据源

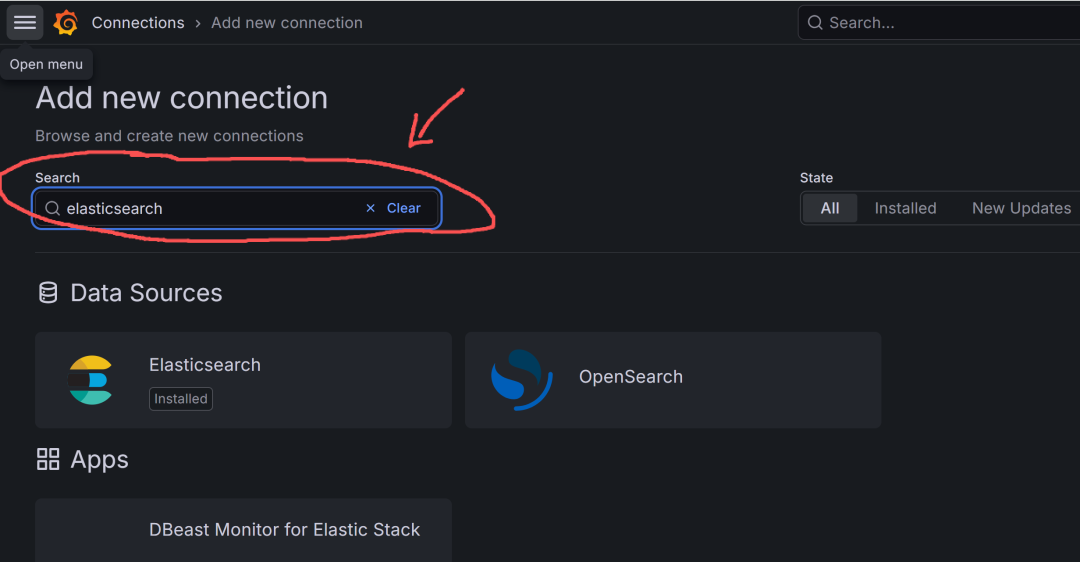

路径：Connections → Data sources → Add new data source → Elasticsearch

关键字段逐一说明：

字段	填写说明
URL	http://easysearch-host:9200 （内网直连，勿带斜杠）
Authentication	若开启 Security，选 Basic auth，填账号密码
Index name	目标索引名，支持通配符，如 logs-*
Time field name	时间字段，通常为 @timestamp
Elasticsearch version	选 7.10+，Easysearch 与此版本协议兼容
Max concurrent queries	默认 5，大屏面板多时可适当调高

⚠️ 兼容性重点：

Grafana 数据源版本务必选 7.10+，选低了聚合查询会报错；选 OpenSearch 模式反而不兼容，别踩。

点击 Save & test，看到绿色 Data source connected 即成功。

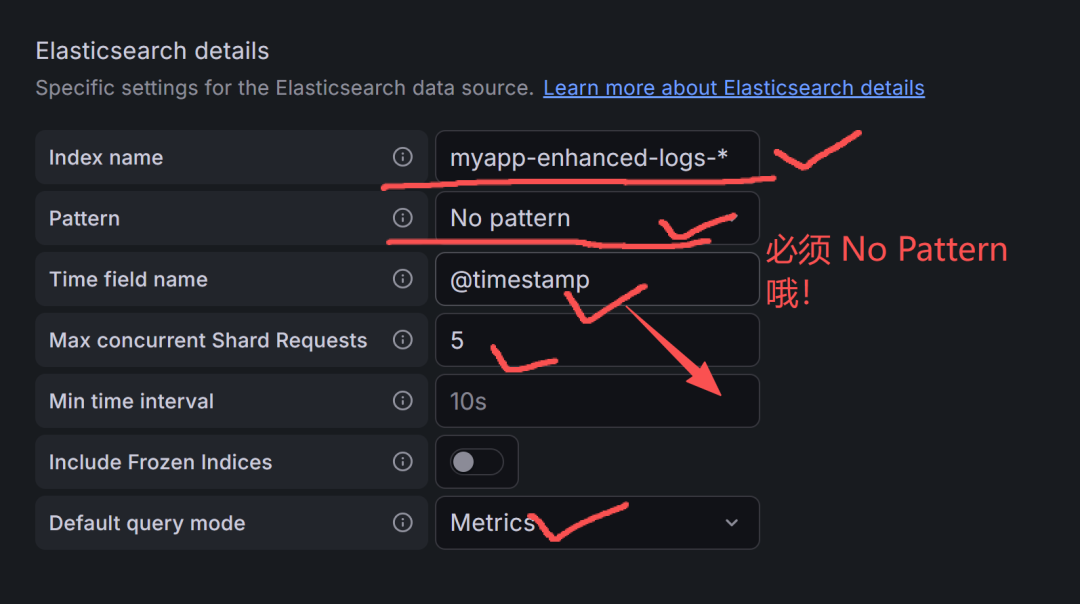

这里的时间戳字段是和索引字段一一对应的，不要乱写！！否则后续可视化不可实现。

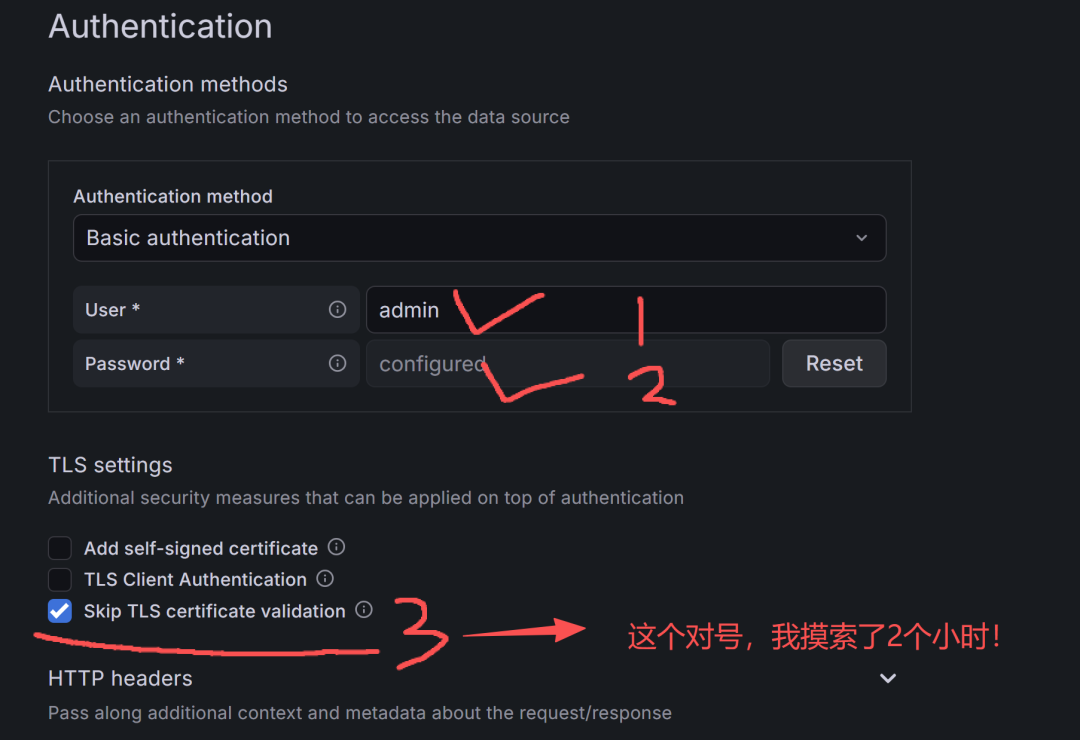

避坑2：安全连接 Easysearch 需要勾选 skip TLS

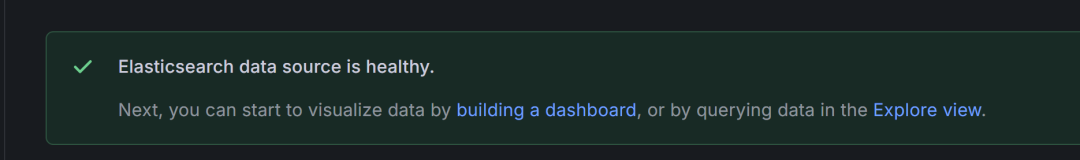

2.4 成功连接标志

三、Panel 可视化实战

如下仅供参考，搞不定问 AI 也可以搞定。

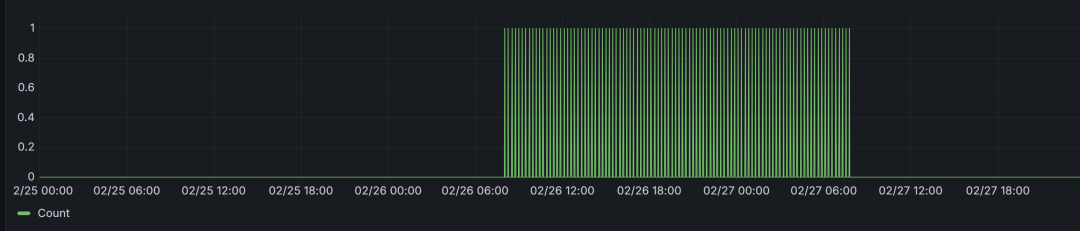

3.1 时序图（Time Series）—— 趋势监控首选

场景：观察某服务每分钟请求量、错误率趋势。

Query 配置：

• Query Type: Lucene

• Query: level:ERROR AND service:"order-service"

• Metric: Count

• Group by: Date Histogram(@timestamp, auto)

Grafana Query Builder 截图对应关系：

• [Metrics]       Count

• [Group by]      Date Histogram | Field: @timestamp | Interval: auto

• [Query]         level:ERROR AND service:"order-service"

Tips：

• Interval 选 auto，Grafana 会根据时间范围自动计算粒度，省心。

• 多条曲线：复制 Query，修改过滤条件，用 Legend 区分，例如 {{service}}。

---

3.2 饼图（Pie Chart）—— 分布一眼看清

场景：统计各 HTTP 状态码的分布比例。

Query 配置：

• Query Type: Lucene

• Query: *

• Metric: Count

• Group by: Terms | Field: status_code.keyword | Size: 10

Grafana 会把每个 status_code 值自动映射成饼图的一块。
Tips：

• 字段必须是 .keyword 类型，否则 Terms 聚合报错。

• 在 Panel Options 里开启 Legend values: Percent + Value，让饼图更直观。

---

3.3 Table 面板 —— 明细查询必备

场景：展示最近 100 条错误日志的原始明细。
Query 配置：

• Query Type: Lucene

• Query: level:ERROR

• Metric: Raw Document (不做聚合)

• Order: @timestamp desc

• Limit: 100

在 Transformations 里用 Organize fields 选出需要的列，隐藏噪音字段，表格立刻清爽。
Tips：

• 加一个 Data links，点击行跳转到 Easysearch Kibana/头部工具查看完整原始文档，体验拉满。

• 颜色映射：level=ERROR 标红，level=WARN 标黄，在 Field overrides 里配置。

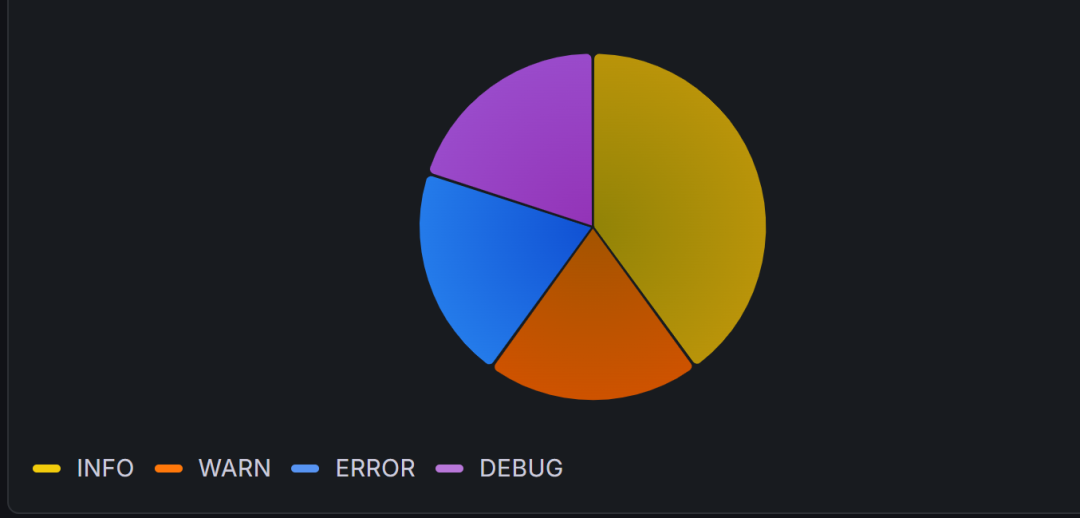

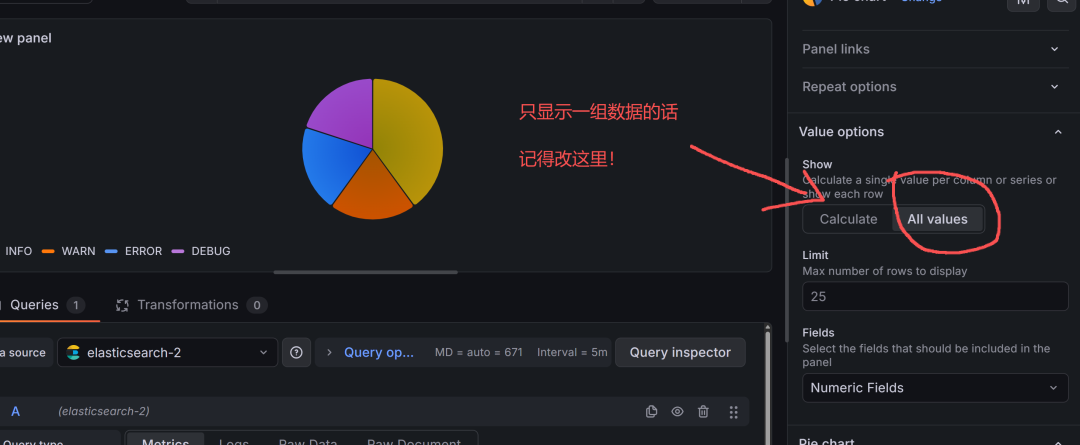

3.4 避坑3：饼图不显示

查了 AI，有的说需要安装插件，有的说需要这啊，那啊 的配置，都不对！~ 实操发现，如要改如下截图内容。

配色默认只显示一组颜色，手动点击饼图那里点击修改即可。

---

四、生产环境注意事项

4.1 性能

• 避免在大时间范围（如 30 天）用高基数 Terms 聚合，容易 OOM。

• 合理设置 Max data points，时序图默认 1000 个点足够。

4.2 安全

• Grafana 配只读账号连 Easysearch，权限最小化。

• 敏感索引（含 PII）单独控制 Grafana 访问权限。

4.3 可维护性

• Dashboard 用 JSON 导出，存 Git，版本管理。

• 变量命名统一规范，后期维护不抓瞎。

五、小结

Easysearch 的 UI 设计效果非常巧妙，但相比 kibana 遗憾的是，缺少 dashboard 可视化面板的 DIY 操作，这个在大型的政府机构、企事业单位对外展示的需求是非常迫切的。

grafana 源自于 kibana，使用起来基本会 kibana 就可以快速使用 grafana。

稍微摸索一下就可以快速用起来！

如果你使用 Easysearch 过程中需要可视化大屏，建议参考本文用起来！！

如果有问题，欢迎留言交流。

参考资料

• Grafana 文档

https://grafana.com/

• Easysearch 官方文档

https://infinilabs.cn/products/easysearch/
