摘  要

充电桩管理系统是一款基于Spring Boot框架开发的应用程序，旨在为电动汽车用户提供高效、便捷的充电服务管理。系统采用模块化设计，分为普通用户和管理员两大角色，各自拥有专门的功能模块。普通用户可以通过注册登录系统后，在首页浏览公告消息、新闻资讯、电站信息等内容，并能够进行充电桩的查找、预约、报修以及支付等功能；还能在个人中心管理自己的账户信息及查看充电记录。该系统不仅支持用户对新闻资讯的点赞、收藏和评论，还提供了留言功能以增强用户之间的互动氛围。

对于管理员而言，充电桩管理系统提供了一个功能全面且操作简便的后台管理平台，用于维护系统的正常运作和服务质量。管理员通过专属账号登录后，可以访问包括用户管理、电站信息管理、充电桩管理、充电预约管理在内的多种功能。此外，系统还支持运营商管理和公告消息管理等高级功能，确保了信息的及时更新与维护。系统设计充分考虑了操作的简便性和用户体验的友好性，使得无论是普通用户还是管理员都能够高效地完成所需的操作。通过这样的设计，充电桩管理系统极大地提高了电动汽车用户的充电便利性，同时也优化了管理效率和服务质量。

充电桩管理系统的推出，不仅推动了电动汽车的普及，也为绿色出行的发展提供了强有力的技术支持。

关键词：充电桩管理系统；SpringBoot；MySQL；Java

ABSTRACT

Charging pile management system is an application developed based on the Spring Boot framework, aiming to provide efficient and convenient charging service management for electric vehicle users. The system adopts modular design, divided into two roles: ordinary user and administrator, each with special functional modules. After logging in the system, ordinary users can browse the announcement message, news information, power station information and other contents on the home page, and can search, reserve, repair and pay for charging piles, and can also manage their own account information and check the charging records in the personal center. The system not only supports users to like, collect and comment on the news and information, but also provides a message function to enhance the interactive atmosphere between users.

For administrators, the charging pile management system provides a comprehensive and simple background management platform to maintain the normal operation and service quality of the system. After logging in through the exclusive account, the administrator can access various functions including user management, power station information management, charging pile management, and charging reservation management. In addition, the system also supports advanced functions such as operator management and announcement message management to ensure the timely update and maintenance of information. The system design fully considers the simplicity of operation and the friendliness of user experience, so that both ordinary users and administrators can efficiently complete the required operations. Through this design, the charging pile management system greatly improves the charging convenience of electric vehicle users, and also optimizes the management efficiency and service quality.

The launch of the charging pile management system has not only promoted the popularization of electric vehicles, but also provided strong technical support for the development of green travel.

Key words:Charging pile management system; SpringBoot; MySQL；Java

目  录

摘  要

ABSTRACT

第1章 绪  论

1.1 开发背景

1.2 开发意义

1.3 国内现状

1.4 国外现状

第2章 相关技术介绍

2.1 SpringBoot框架介绍

2.2 MySQL数据库

2.3 Java语言

第3章 系统分析

3.1 系统功能需求

3.1.1 普通用户主要功能

3.1.2 管理员主要功能

3.2 非功能性需求分析

3.3 系统用户用例分析

3.3.1 普通用户用例图

3.3.2 管理员用例图

第4章 系统设计

4.1 系统架构设计

4.2 系统总体功能设计

4.2.1 注册时序图

4.2.2 登录时序图

4.2.3 管理员修改用户信息时序图

4.2.4 管理员管理系统信息时序图

4.3 数据库设计

4.3.1 数据库实体设计

4.3.2 数据库表设计

第5章 系统实现

5.1 普通用户功能实现

5.1.1 用户注册

5.1.2 用户登录

5.1.3 公告消息

5.1.4 新闻资讯

5.1.5 用户留言

5.1.6 电站信息

5.1.7 充电桩

5.1.8 运营商

5.1.9 个人中心

5.2 管理员功能实现

5.2.1 后台首页

5.2.2 电站信息管理

5.2.3 充电结束管理

5.2.4 运营商管理

5.2.5 系统管理

5.2.6 留言管理

5.2.7 公告消息管理

5.2.8 新闻管理

第6章 系统测试

6.1 测试环境

6.2 测试目的

6.3 测试方法

6.4 测试内容

6.5 测试结论

第7章 总结

参考文献

致谢

附录

系统核心代码设计

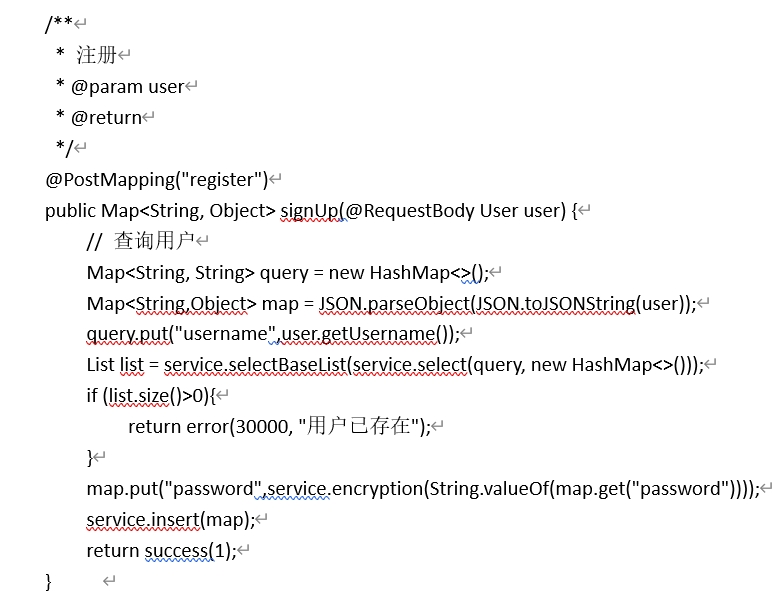

用户注册

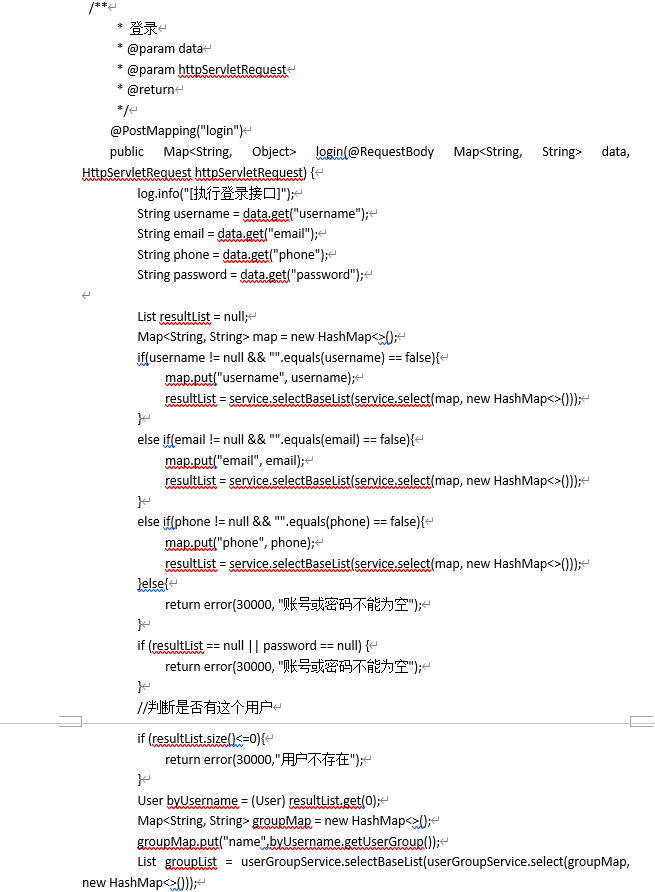

用户登录

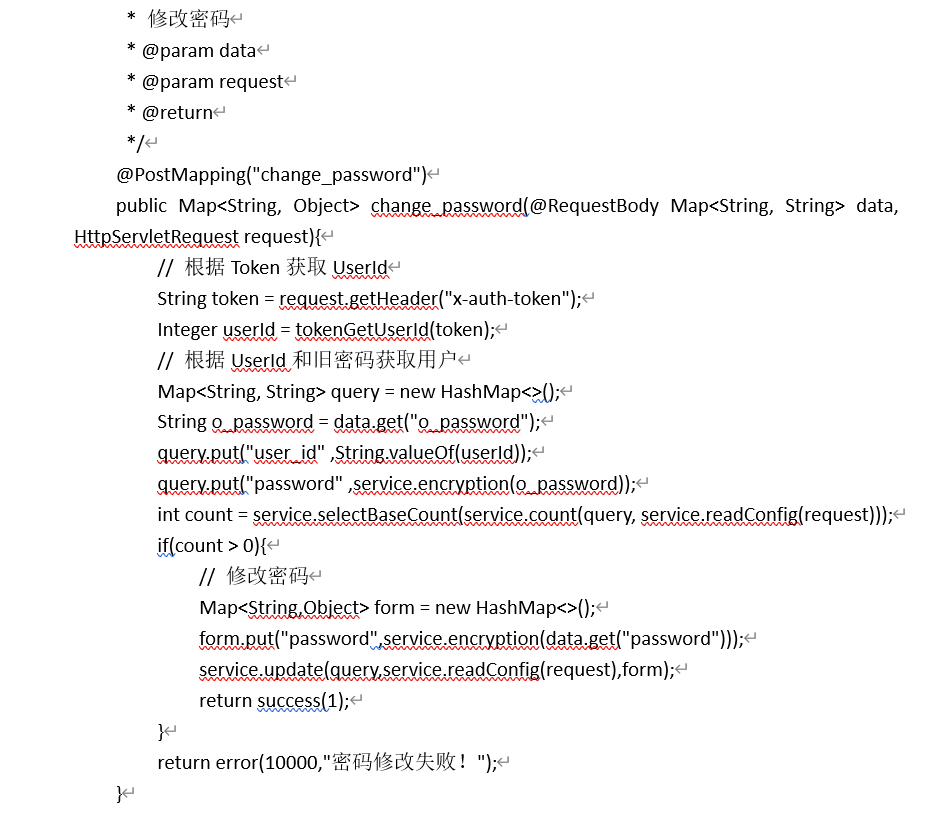

修改密码

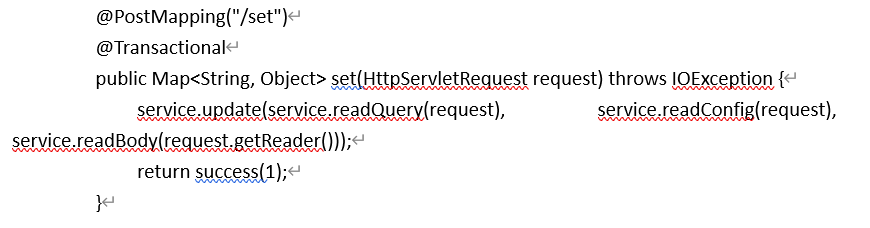

修改数据

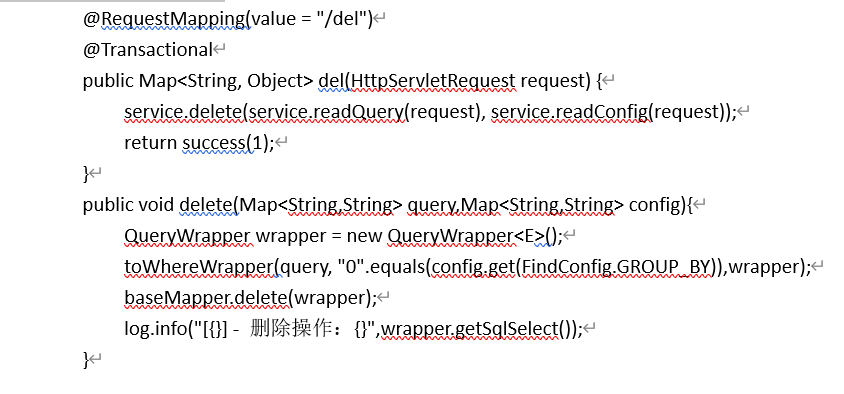

删除数据

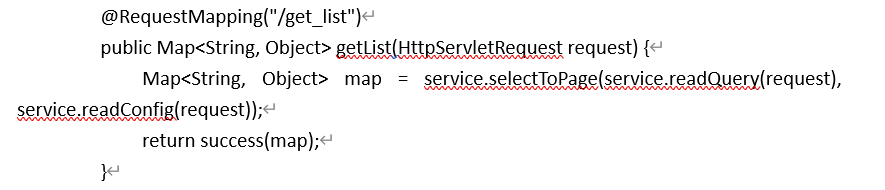

获取列表

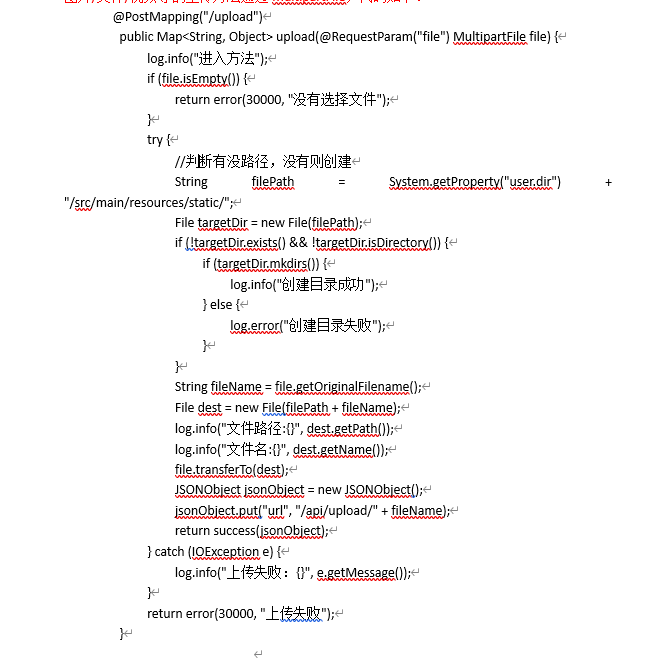

图片上传

第1章绪  论

1.1开发背景

随着全球环保意识的增强和技术的进步，电动汽车作为清洁能源交通工具的代表，逐渐成为人们出行的新选择。其零排放、低噪音和高能效的特点，不仅符合可持续发展的理念，也为减少城市空气污染和碳排放提供了切实可行的解决方案。然而，电动汽车的大规模推广面临着充电基础设施不足的严峻挑战，充电桩数量有限、分布不均、管理效率低下等问题，不仅限制了电动汽车的发展速度，也严重影响了用户的使用体验。许多用户在出行过程中常常面临充电难、排队时间长、支付方式不统一等困扰，这些问题直接削弱了电动汽车的吸引力。为了克服这一障碍，建立一个高效、便捷、智能的充电桩管理系统显得尤为重要。该系统能够有效地连接用户与充电设施，提供一站式的解决方案，从而促进电动汽车行业的健康发展。

在这样的背景下，基于Spring Boot框架开发的充电桩管理系统应运而生，成为解决电动汽车充电难题的重要工具。此系统通过整合电站信息、充电桩状态、预约管理、支付功能等核心模块，为用户提供了一个全面且便捷的服务平台。同时，针对管理者的需求，系统提供了强大的后台管理功能，包括但不限于用户管理、电站和充电桩的维护、运营商合作等，管理员可以通过系统实时监控充电桩的运行状态，及时处理故障报修请求，优化充电桩的布局和资源配置。系统还支持多角色权限管理，确保不同层级的管理者能够高效地完成各自的任务，使得整个充电服务网络更加规范有序。此外，系统的智能化设计还体现在对数据的实时监控与分析上，有助于优化资源配置，提高运营效率，降低运营成本。

研究并开发这样一个充电桩管理系统，不仅顺应了当前科技发展的趋势，也是解决电动汽车普及过程中所面临挑战的关键步骤。它将信息技术与新能源汽车产业相结合，推动了绿色交通的发展。对于用户而言，这意味着更方便快捷的充电体验；对于运营商和管理者来说，则是提高了工作效率和服务质量的重要手段。因此，深入研究充电桩管理系统的设计与实现，具有重要的理论价值和实际意义。

1.2开发意义

研究充电桩管理系统具有深远的意义，首先体现在其对推动电动汽车行业发展的积极作用。随着全球范围内对环境保护和可持续发展的重视，电动汽车作为减少碳排放的重要工具，正逐渐成为主流交通工具。然而，充电基础设施的不足是限制电动汽车进一步普及的主要瓶颈之一。通过开发高效的充电桩管理系统，可以显著提升充电桩的利用率和服务质量，为用户提供更加便捷、可靠的充电服务体验，从而增强公众对电动汽车的接受度和信任感，促进电动汽车市场的健康发展。

其次，从技术角度来看，充电桩管理系统的研发有助于推进智能电网和物联网技术的应用与发展。该系统集成了电站信息管理、充电桩状态监控、用户预约与支付等多种功能，依赖于先进的信息技术和通信手段。通过对大数据的收集和分析，系统能够实现对充电设施的实时监控和动态调度，优化资源分配，提高能源利用效率。此外，这种集成化的管理方式也为未来智能家居、智慧城市等概念的实现奠定了基础，展示了信息技术在新能源领域的巨大潜力。

最后，从社会经济效益的角度考虑，充电桩管理系统的建立不仅促进了新能源汽车产业的发展，还带动了相关产业链的升级和完善。例如，充电桩的建设和维护需要大量的人力物力投入，这将创造更多的就业机会；同时，随着电动汽车保有量的增加，对于电力需求的管理和调配也提出了新的挑战，促使电力部门进行技术创新和改革。因此，研究和实施充电桩管理系统不仅是解决当前问题的有效途径，更是对未来社会发展模式的一种积极探索，对于构建绿色低碳的社会经济体系具有不可忽视的重要意义。

1.3国内现状

国内关于充电桩管理系统的研究和实践近年来取得了显著进展，尤其是在政策支持和技术进步的双重推动下。中国政府高度重视新能源汽车及其配套基础设施的发展，将其作为实现“双碳”目标（碳达峰、碳中和）的重要抓手，并出台了一系列扶持政策，如购车补贴、充电设施建设补贴等支持措施，这些政策的实施极大地促进了充电桩数量的快速增长。截至最近的数据，中国的公共充电桩数量已位居世界前列，形成了覆盖全国主要城市的充电网络。然而，尽管充电桩的数量在快速增长，但依然面临着诸多挑战，充电桩的分布不均问题依然突出，一线城市和发达地区的充电桩密度较高，而三四线城市和农村地区的充电设施相对匮乏，导致用户充电不便。其次，充电桩的标准不统一，不同运营商之间的充电接口、支付方式、服务协议存在差异，给用户带来了额外的使用成本和不便。此外，充电桩的运营管理效率低下，部分充电桩因维护不及时而处于闲置或故障状态，进一步加剧了资源浪费。这些问题促使研究人员不断探索更加智能化、高效的管理系统解决方案，以提升充电桩的利用率和服务质量。

在技术层面，随着物联网（IoT）、大数据分析、云计算以及人工智能等新兴技术的发展，国内对于充电桩管理系统的研发也开始融入这些前沿科技。许多研究致力于通过智能算法优化充电桩的布局，利用大数据预测用户需求，提高充电桩的使用率。同时，一些先进的管理系统已经能够实现远程监控、故障预警、在线支付等功能，大大提升了用户体验和服务质量。此外，部分企业也在积极探索如何将电动汽车与智能电网相结合，以实现更高效的能源管理和调度，进一步推动了充电桩管理系统的技术创新和发展。

尽管取得了一定的成绩，国内充电桩管理系统的研究仍面临不少挑战。一方面，由于各地区经济发展水平和技术条件差异较大，导致充电桩建设和管理模式存在较大的地域性差异，难以形成统一的标准和规范。另一方面，现有的一些系统虽然实现了基本的功能，但在数据安全、隐私保护等方面还存在不足，需要进一步加强。此外，如何有效整合不同运营商之间的资源，构建互联互通的充电服务网络，也是当前研究的一个重要方向。综上所述，国内充电桩管理系统的研究正处于快速发展阶段，但仍需持续努力，解决现存问题，迎接未来挑战。

1.4国外现状

在国外，充电桩管理系统的研究与应用同样在快速推进，并且由于起步较早，在某些方面已经积累了丰富的经验。美国作为电动汽车和充电基础设施发展的先驱之一，其充电桩市场主要由几家大型企业主导，如ChargePoint、EVgo等。这些公司不仅提供了广泛的公共充电网络，还开发了高度智能化的管理系统，支持实时监控、动态定价、用户行为分析以及远程故障诊断等功能。例如，ChargePoint的充电桩管理系统能够通过大数据分析预测用户需求，优化充电桩的布局和运营策略，同时支持多种支付方式和会员积分系统，极大地提升了用户体验。此外，特斯拉以其超级充电站网络闻名，不仅覆盖了全美，还在全球范围内扩展，其先进的充电技术和管理理念为其他国家和地区树立了标杆。

欧洲地区则通过政府政策的支持和行业标准的统一，推动了充电桩管理系统的快速发展。例如，德国、法国、荷兰等国都在积极推广电动车的同时，加大对充电设施的投资力度。德国政府计划到2030年在全国范围内建设100万个公共充电桩，并通过补贴政策鼓励私人充电桩的安装。欧盟内部对于充电接口的标准统一（如采用CCS标准）有助于不同品牌电动车之间的兼容性，使得跨区域的充电服务更加便捷高效。同时，一些欧洲国家正在探索智能电网与电动车充电相结合的技术路径，旨在通过优化电网负荷，提升可再生能源的利用率，减少对传统能源的依赖，这种技术的应用，为充电桩管理系统的未来发展提供了新的方向。

日本作为一个科技发达的国家，在充电桩管理系统的研究上也有着独特的贡献。日本政府与汽车制造商紧密合作，共同推动电动车及充电设施的发展。以CHAdeMO为代表的快充标准在日本国内得到了广泛应用，并逐渐走向国际市场。CHAdeMO充电桩能够在短时间内为电动车提供大量电能，同时其管理系统支持远程监控和故障诊断，确保了充电桩的高效运行。此外，日本还在研究如何利用车辆到电网（V2G）技术实现电动车与电网之间的双向能量流动，不仅可以帮助平衡电网负荷，还能为车主带来额外的经济收益。这种技术为充电桩管理系统的智能化发展提供了新的思路。尽管面临诸如充电桩建设成本高、城市空间有限等挑战，但凭借创新的技术解决方案和有效的政策激励，国外的充电桩管理系统正朝着更加智能化、高效化的方向发展。

综上所述，国外的充电桩管理系统在智能化、高效化和标准化方面已经取得了显著进展，为全球电动汽车的普及和充电基础设施的建设提供了宝贵的经验。未来，随着技术的不断突破和国际合作的加强，充电桩管理系统有望在全球范围内实现更加广泛的应用，为推动绿色出行和可持续发展目标贡献力量。

第2章
相关技术介绍

2.1SpringBoot框架介绍

SpringBoot是Spring家族中的一个重要成员，它简化了Spring应用的初始搭建和开发过程[1]。通过提供一系列默认配置和自动装配机制，SpringBoot使得开发者能够更快地构建出生产级别的Spring应用。它支持多种开发工具和框架，如Maven、Gradle等，并且可以与多种数据库和缓存技术无缝集成[2]。SpringBoot的简洁性和高效性使其成为开发企业级应用的首选框架之一。在本次毕业设计中，SpringBoot框架为充电桩管理系统的后端开发提供了强大的支持。

2.2MySQL数据库

MySQL是一款开源的关系型数据库管理系统，它以其高性能、高可靠性和易用性而著称。MySQL支持多种存储引擎，如InnoDB、MyISAM等，能够满足不同应用场景的需求[3]。它提供了丰富的SQL语法和函数，使得开发者能够方便地进行数据查询、更新和删除操作。MySQL还支持事务处理、索引优化和复制等高级功能，为数据的完整性和安全性提供了有力保障。在本次毕业设计中，MySQL数据库作为充电桩管理系统的数据存储核心，承担着存储和管理房屋信息、用户信息等重要数据的任务。而且通过合理的数据库设计和优化，确保了系统的数据访问效率和数据安全性[4]。

2.3Java语言

JAVA是一种广泛使用的编程语言，具有跨平台、面向对象、安全性高等特点。JAVA语言提供了丰富的类库和API，使得开发者能够轻松地进行网络编程、数据库操作、图形界面开发等任务[4]。JAVA还支持多线程编程和分布式计算，为开发高性能和可扩展的应用提供了有力支持[5]。所以本次毕设选择了JAVA作为充电桩管理系统的开发语言。通过利用JAVA的面向对象特性和丰富的类库资源，成功实现了系统的各个功能模块，并保证了系统的稳定性和可扩展性。而且JAVA的跨平台特性也使得此次毕业设计能够在不同的操作系统和硬件平台上运行，为用户提供了更加便捷的使用体验。

第3章系统分析

3.1系统功能需求

充电桩管理系统包含普通用户、管理员两个角色划分，每个角色对应的主要功能如下：

3.1.1普通用户主要功能

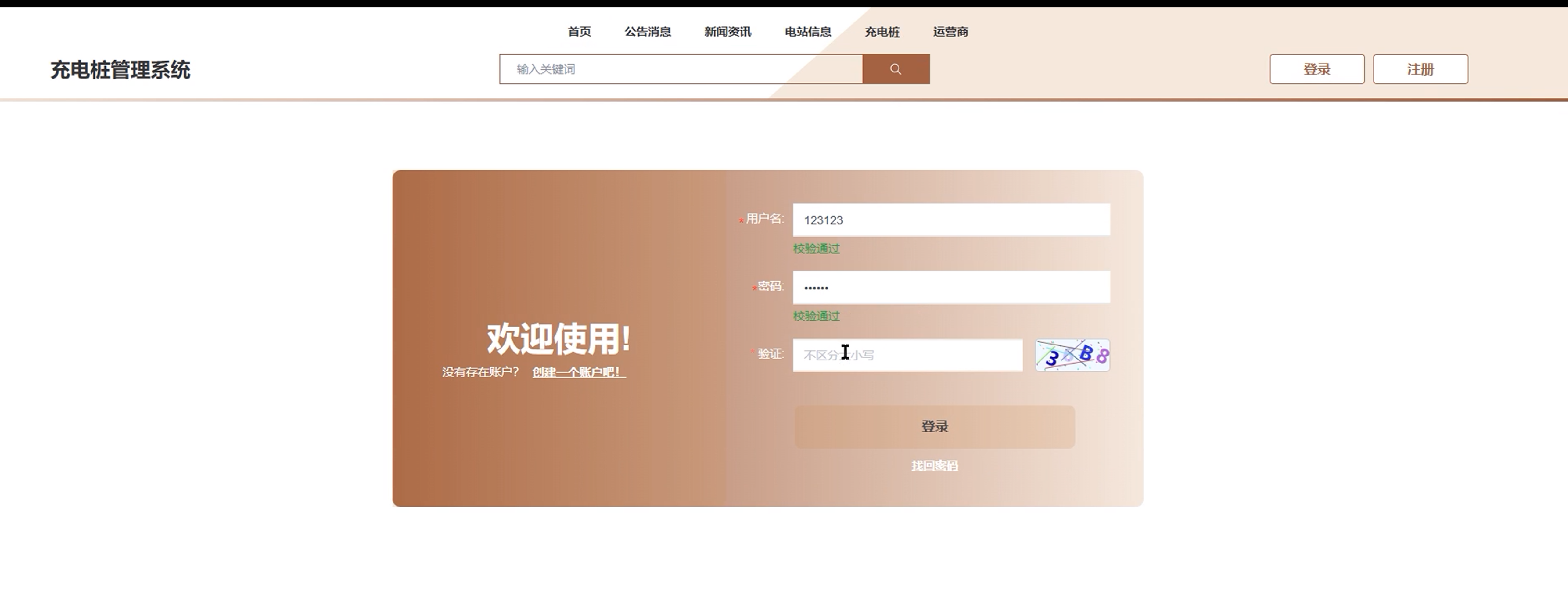

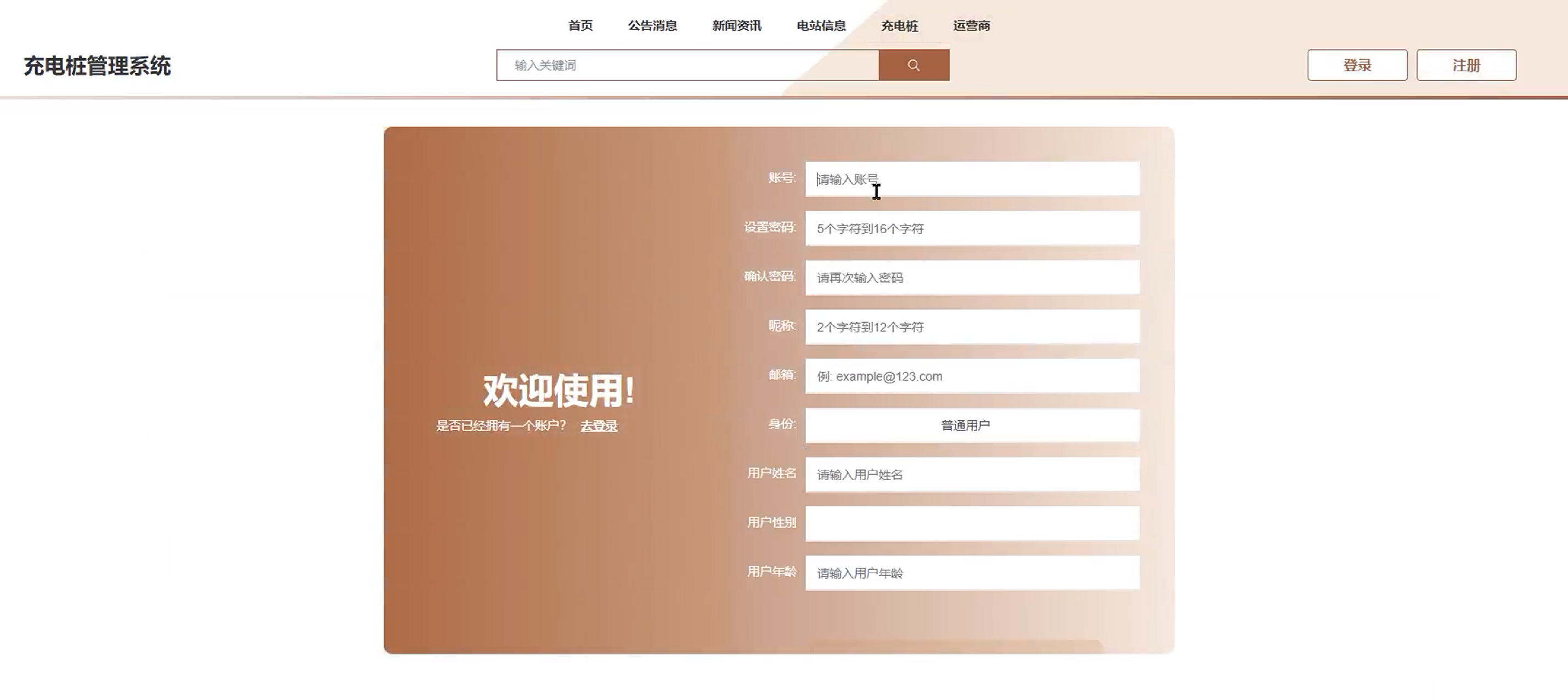

（1）注册登录：用户可以通过注册成为系统用户，注册后可以用账号密码登录系统。

（2）首页：用户进入充电桩管理系统的时候，首先映入眼帘的是系统的首页、公告消息、新闻资讯、用户留言、电站信息、充电桩、运营商等信息。

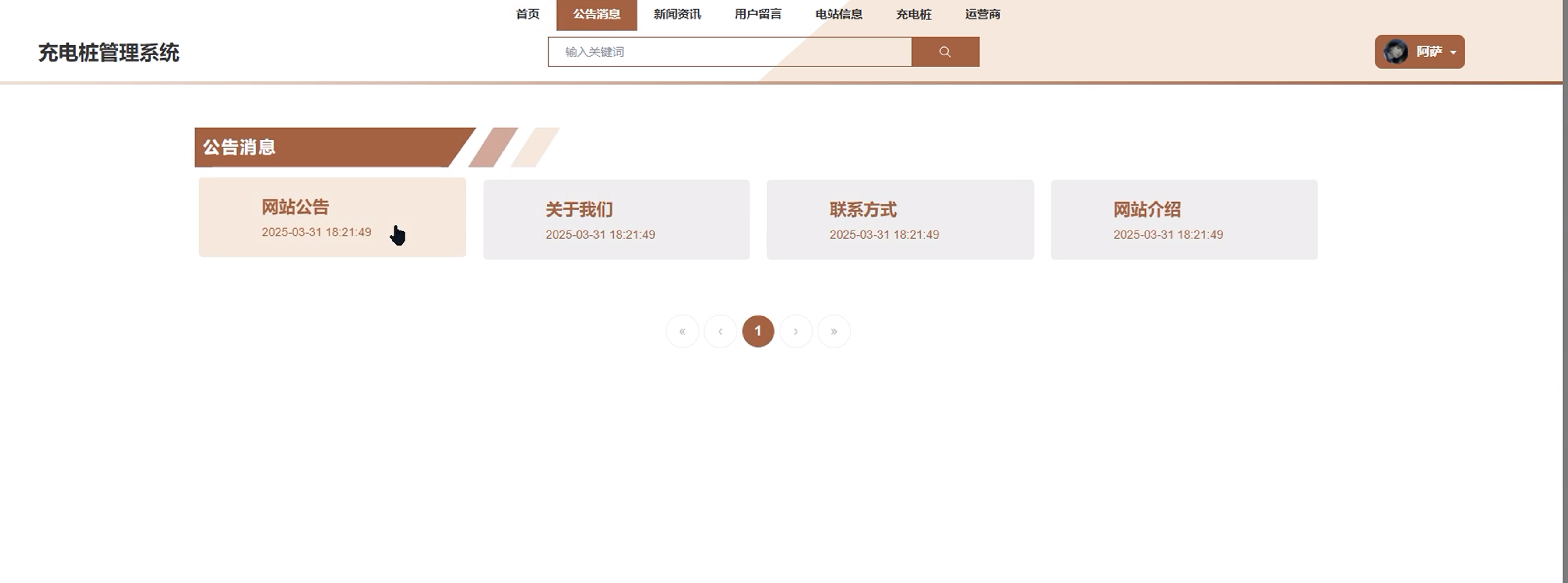

（3）公告消息：用户点击可查看网站公告、关于我们、联系方式和网站介绍等信息，方便用户浏览了解系统公告信息。

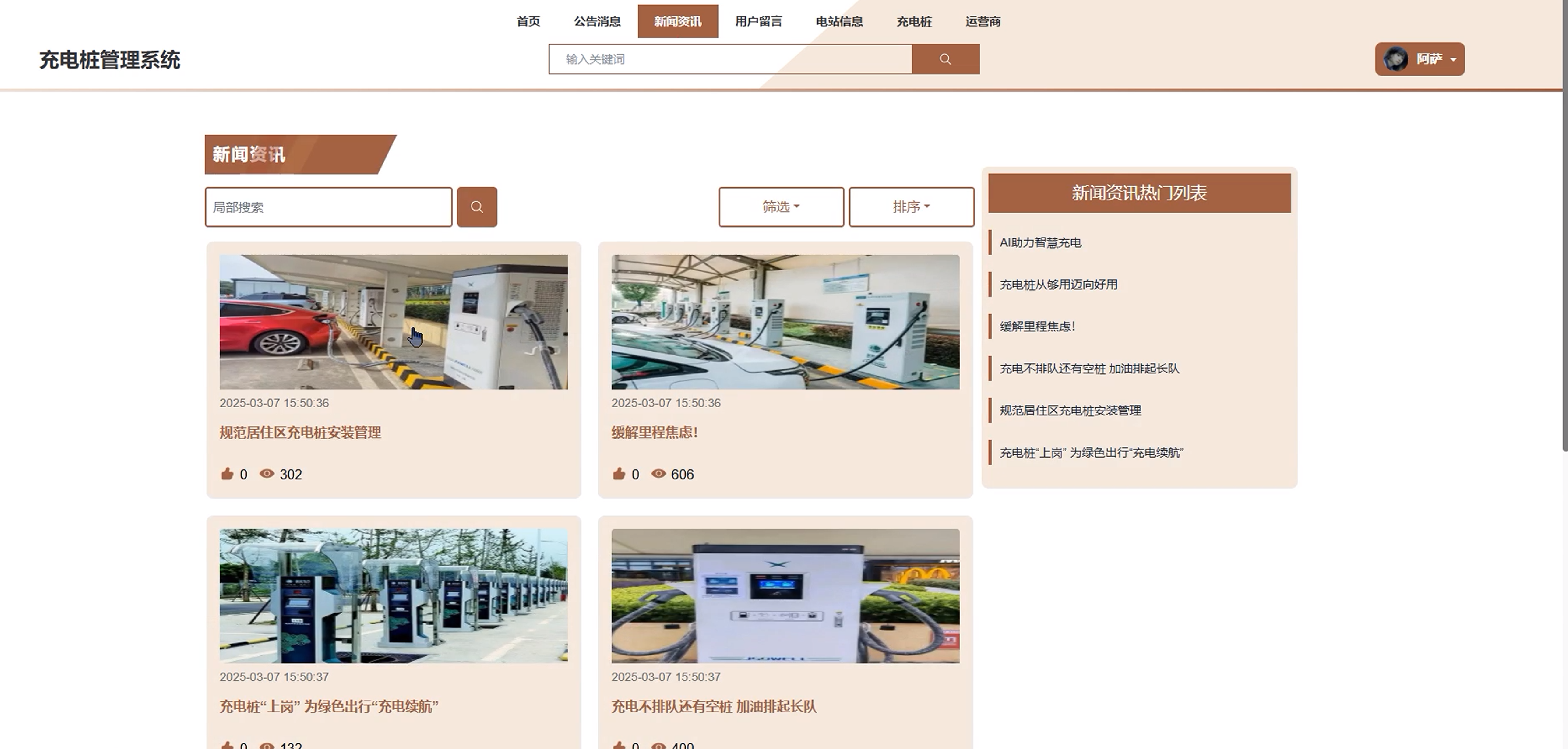

（4）新闻资讯：用户点击可查看新闻资讯，同时可对咨讯文章进行点赞、收藏和评论。

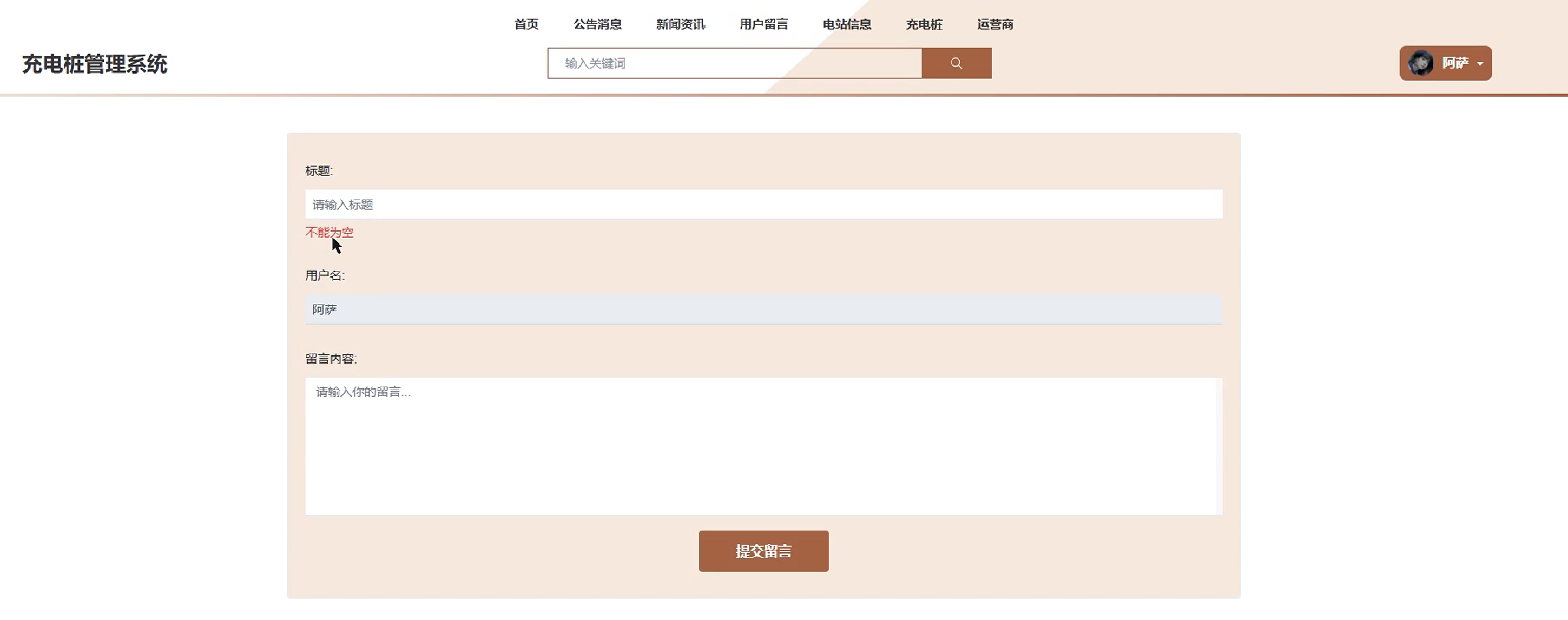

（5）用户留言：用户进入可点击”发布留言“按钮添加留言信息，包括标题、用户名和留言内容。

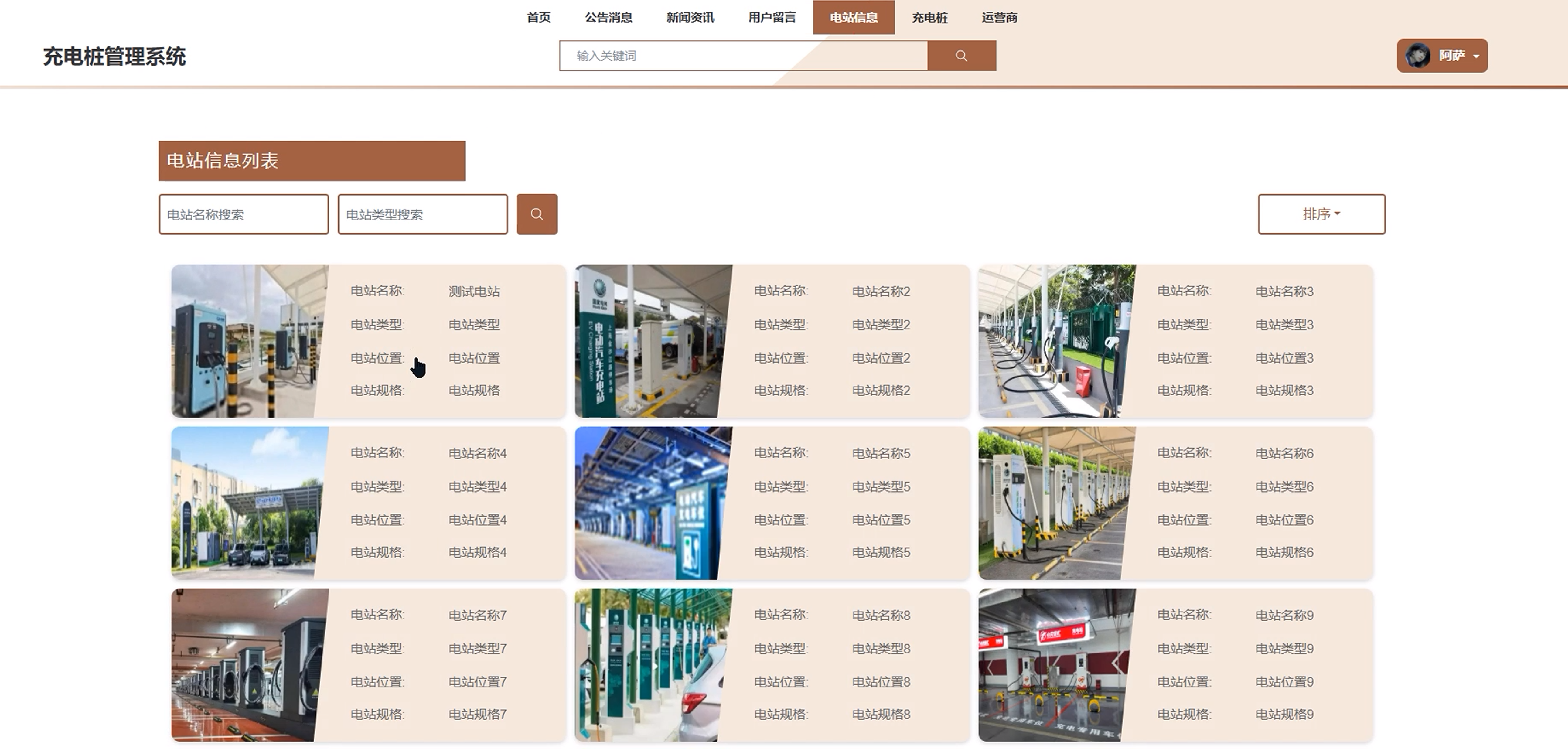

（6）电站信息：用户点击可通过搜索电站名称和电站类型进行查看电站信息列表，点击进入想要了解的电站可查看详情信息。

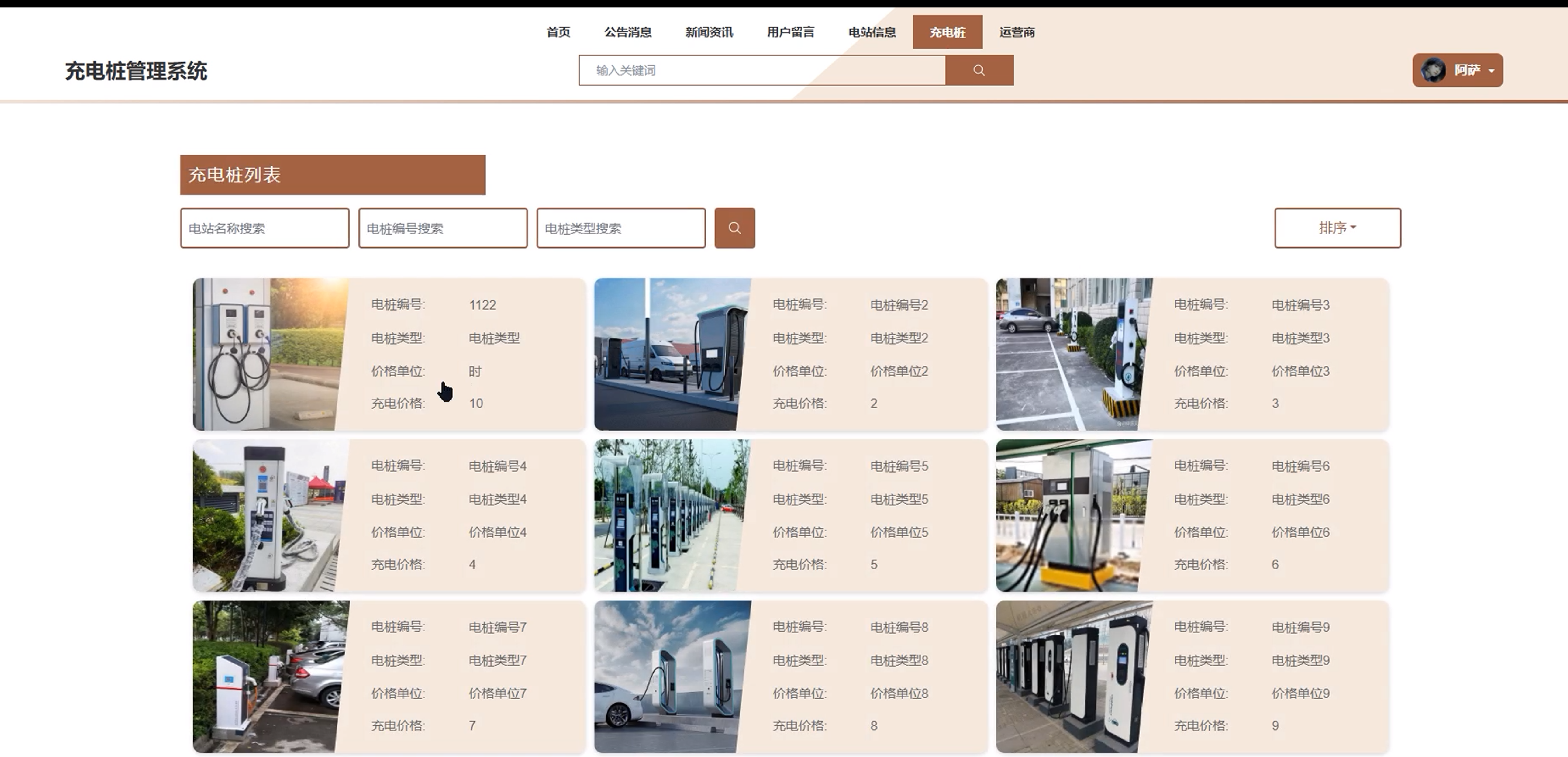

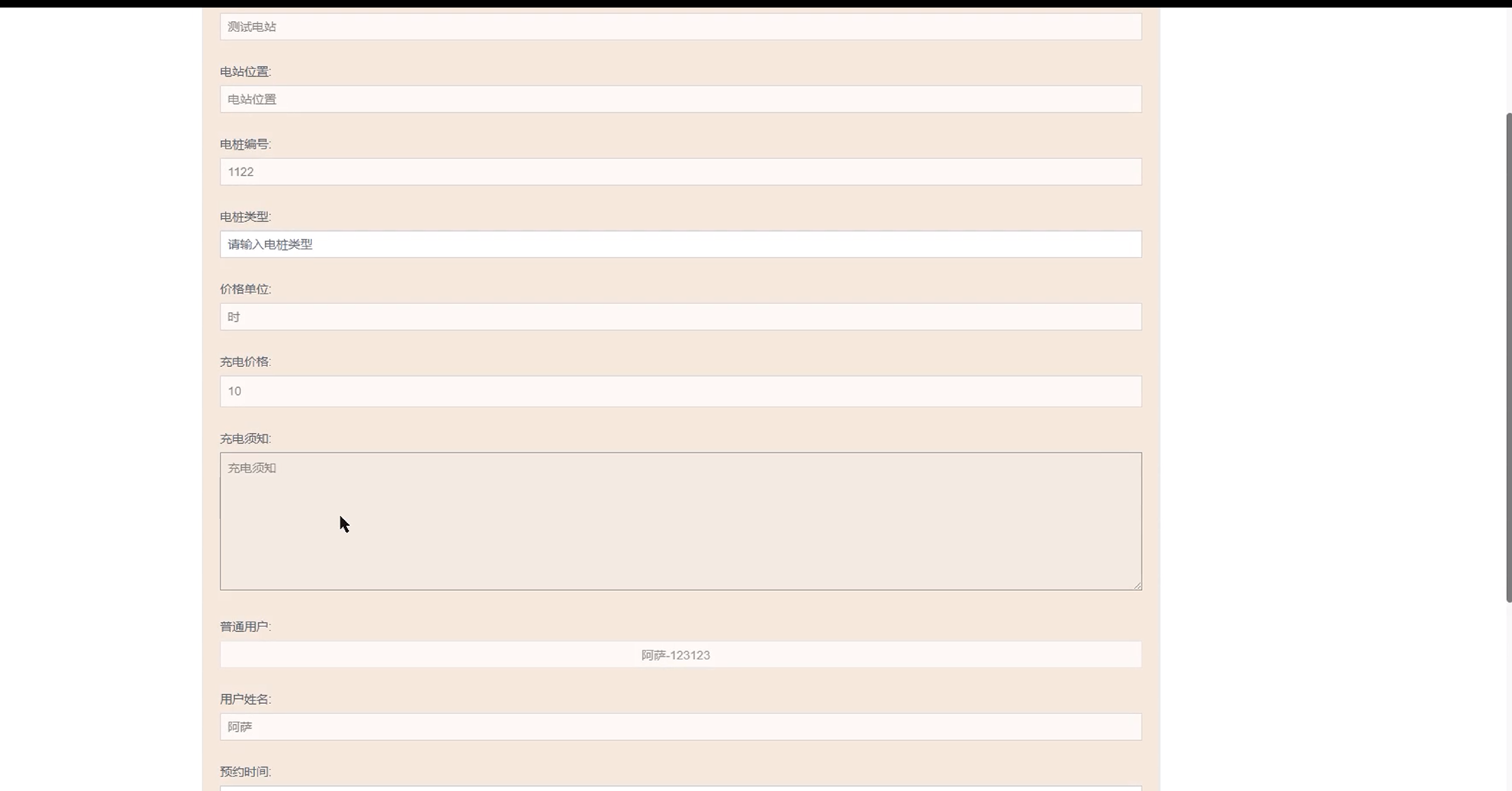

（7）充电桩：用户点击可通过搜索电站名称、电桩编号和电桩类型进行查看充电桩列表，点击进入想要了解的充电桩可查看详情信息。可点击”预约“按钮添加预约信息，包括预约时间和充电数量。同时可点击”报修“按钮填写报修信息，包括报修时间和报修内容。

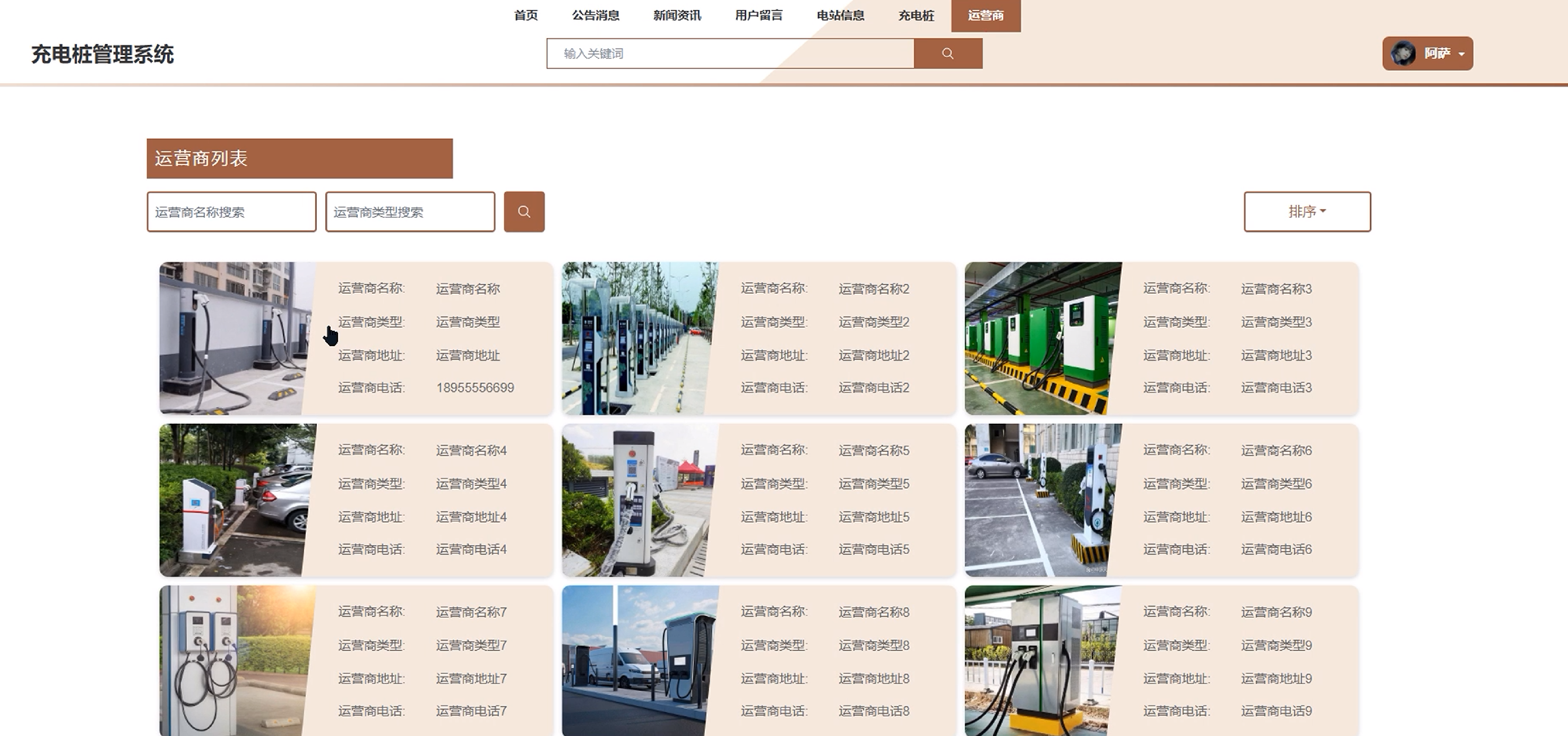

（8）运营商：用户点击可通过搜索运营商名称和运营商类型进行查看运营商列表。点击进入想要了解的运营商资料可查看详情信息。

（9）我的账户：用户可以在个人账户中查看并管理自己的个人信息。包括个人资料、修改密码等。

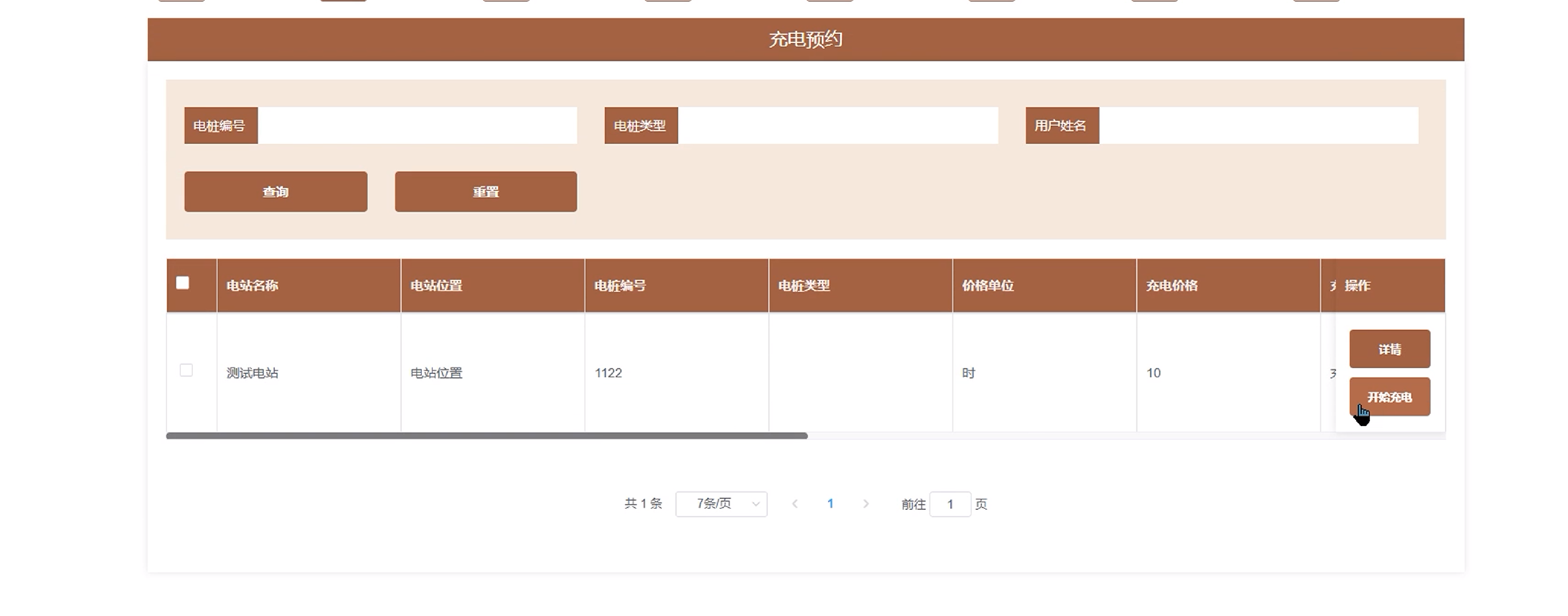

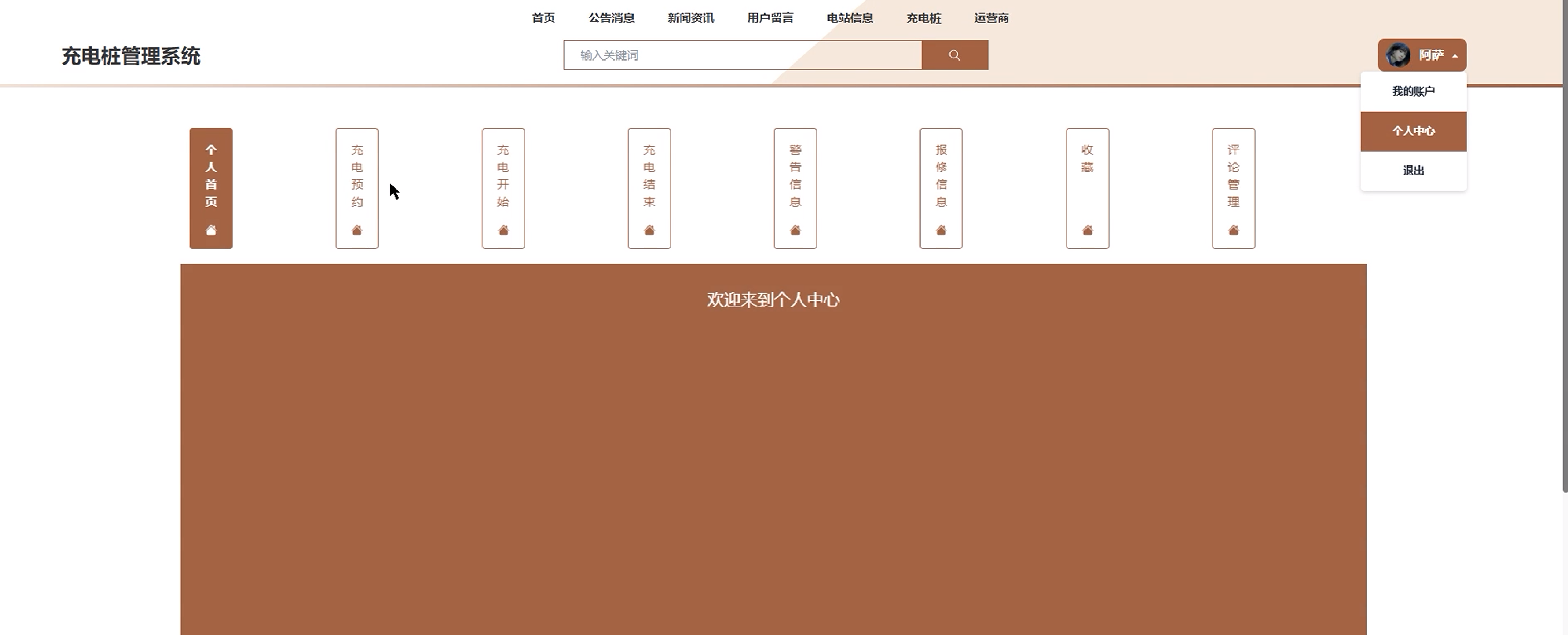

（10）个人中心：个人中心：个人中心包含多个功能模块，如个人首页、充电预约、充电开始、充电结束、警告信息、报修信息、收藏和评论管理。点击进入”充电预约“可查看预约信息，可点击”开始充电“可进行充电操作；点击进入”充电开始“看查看充电数据，同时可点击”结束“按钮结束充电；点击进入“结束充电”可查看充电时间和充电费用并进行费用支付。同时可点击“报修信息”、“警告信息”、“收藏”和“评论管理”进行查看警告信息、报修进度和历史收藏评论信息。

3.1.2管理员主要功能

（1）登录：管理员账号密码由系统生成，可使用账号密码可进行登录系统后台，使用系统功能进行管理，并可对自己的个人信息和密码进行管控。

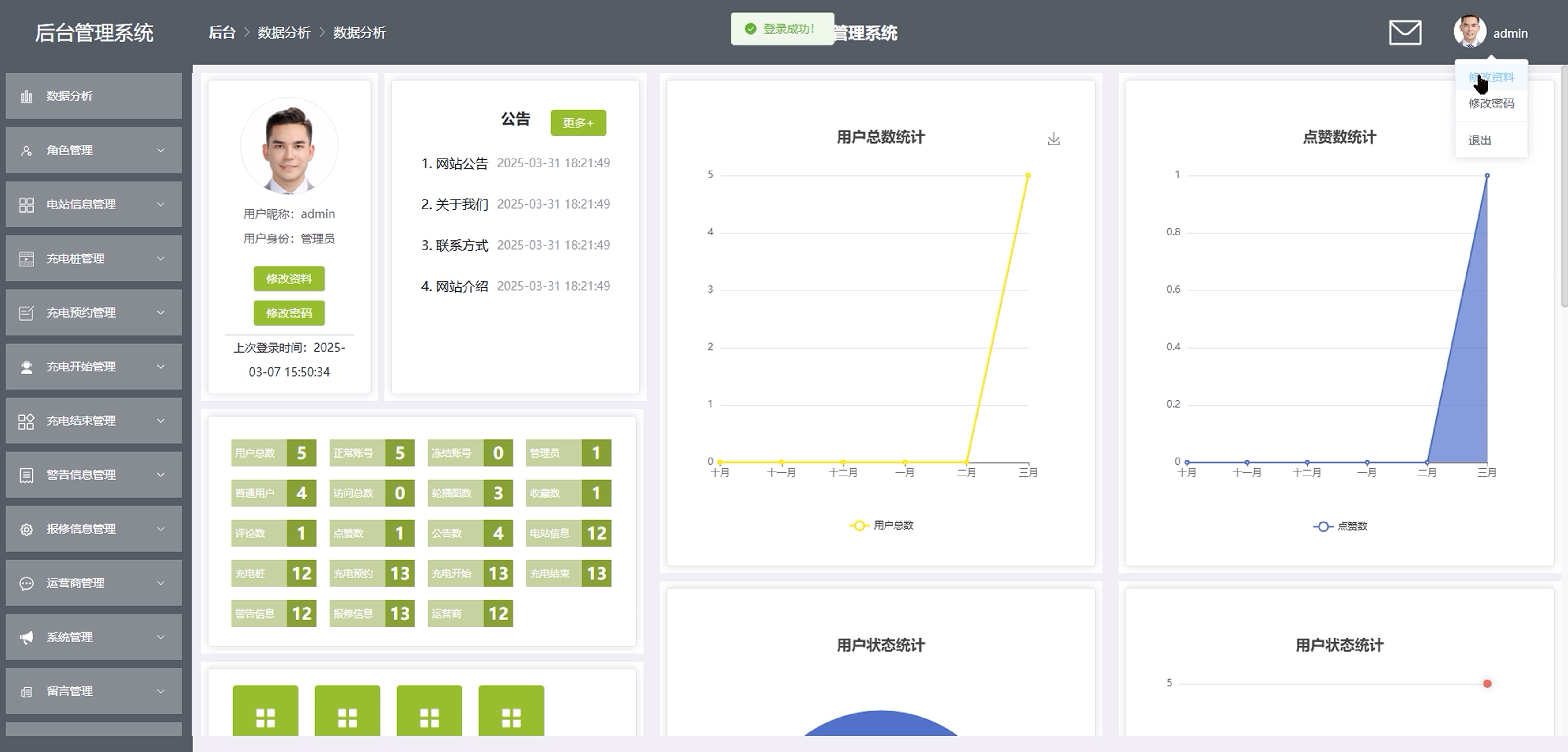

（2）后台首页：展示了用户总数统计、点赞数统计、公告信息、系统设置等功能模块，并提供了详细的统计数据和操作入口。

（3）角色管理：管理员可以查看系统用户（管理员、普通用户）列表中某个用户的详情，可以对用户信息进行查询、审核、添加和删除操作。

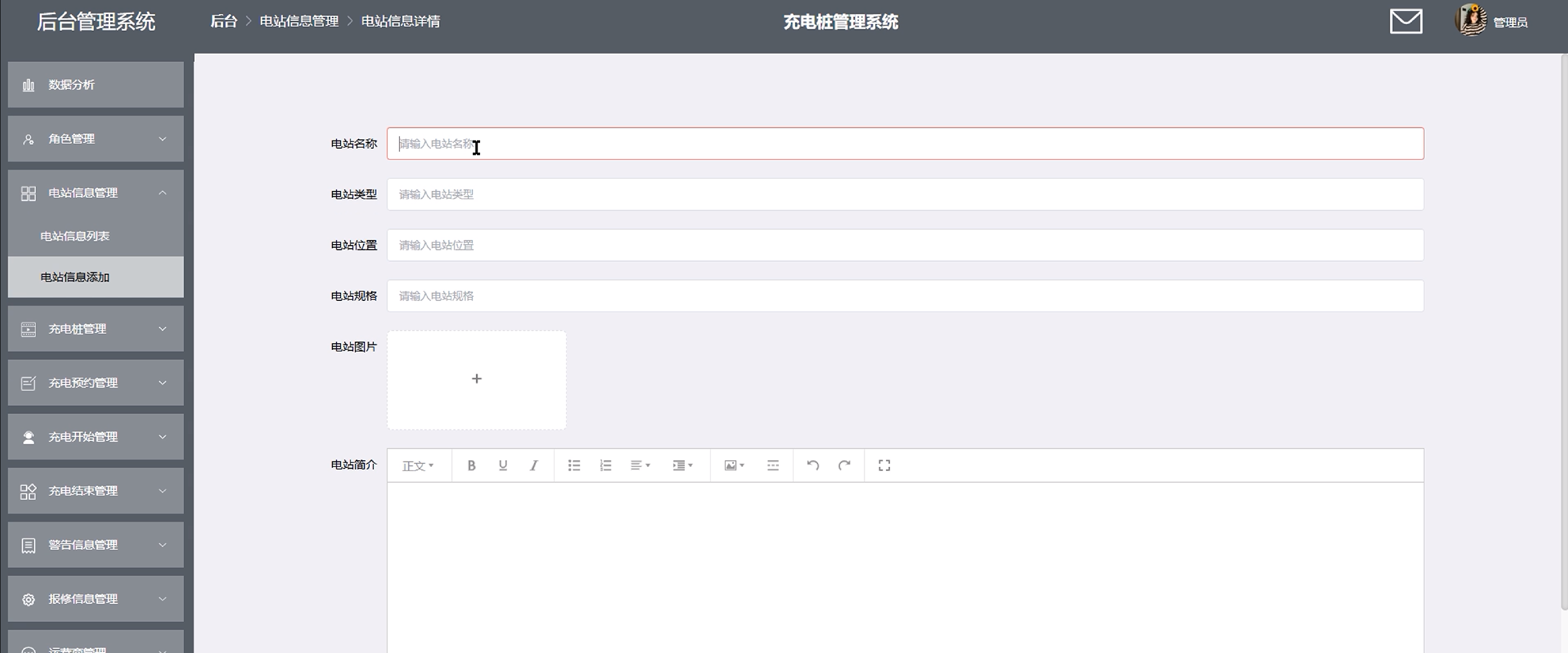

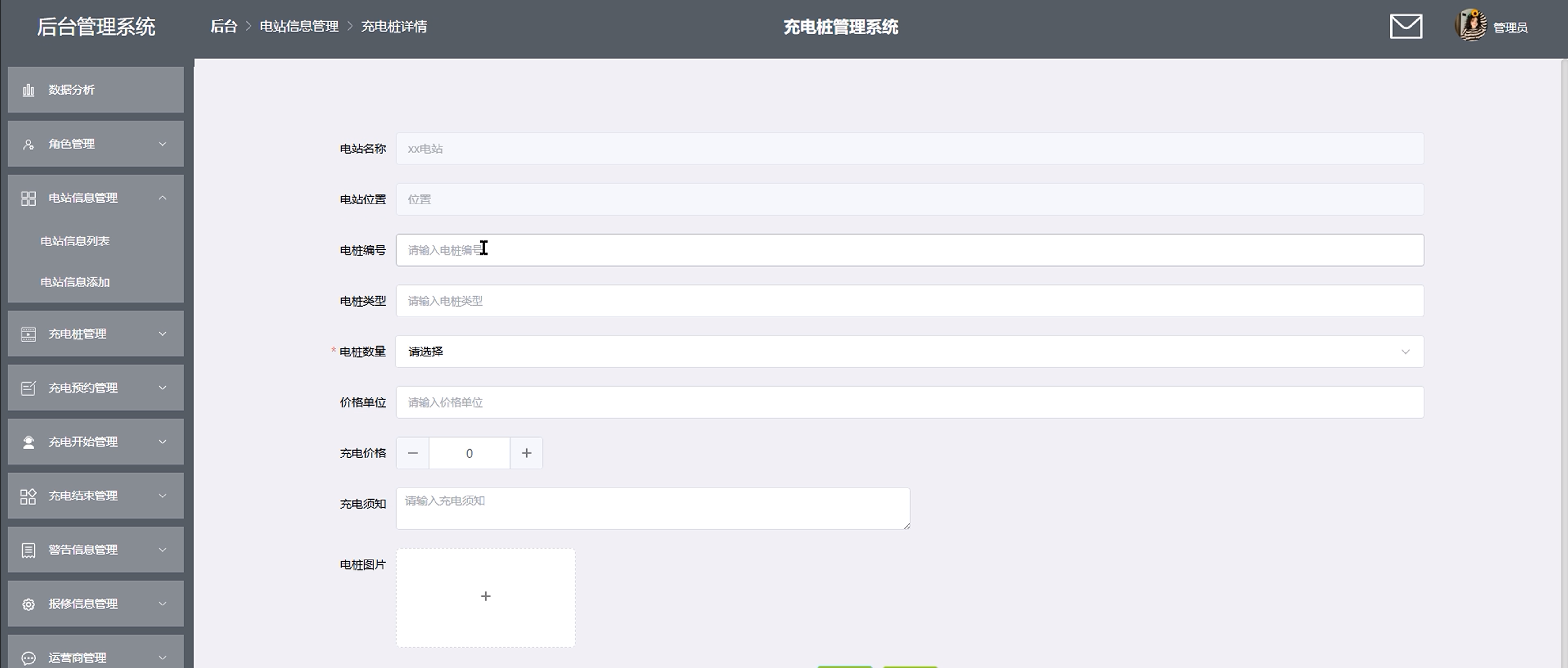

（4）电站信息管理：管理员点击可查看电站信息列表和电站信息添加；点击进入“电站信息添加”可填写相关信息，包括电站名称、电站类型、电站位置、电站规格、电站图片和电站简介。在电站信息添加后，可点击“添加充电桩”按钮添加充电桩信息，包括电站名称、电站位置、电桩编号、电桩类型、电桩数量、价格单位、充电价格、充电须知和电桩图片。

（5）充电桩管理：管理员点击可查看充电桩列表。

（6）充电预约管理：管理员点击可查看充电预约列表。

（7）充电开始管理：管理员点击可查看充电开始列表。

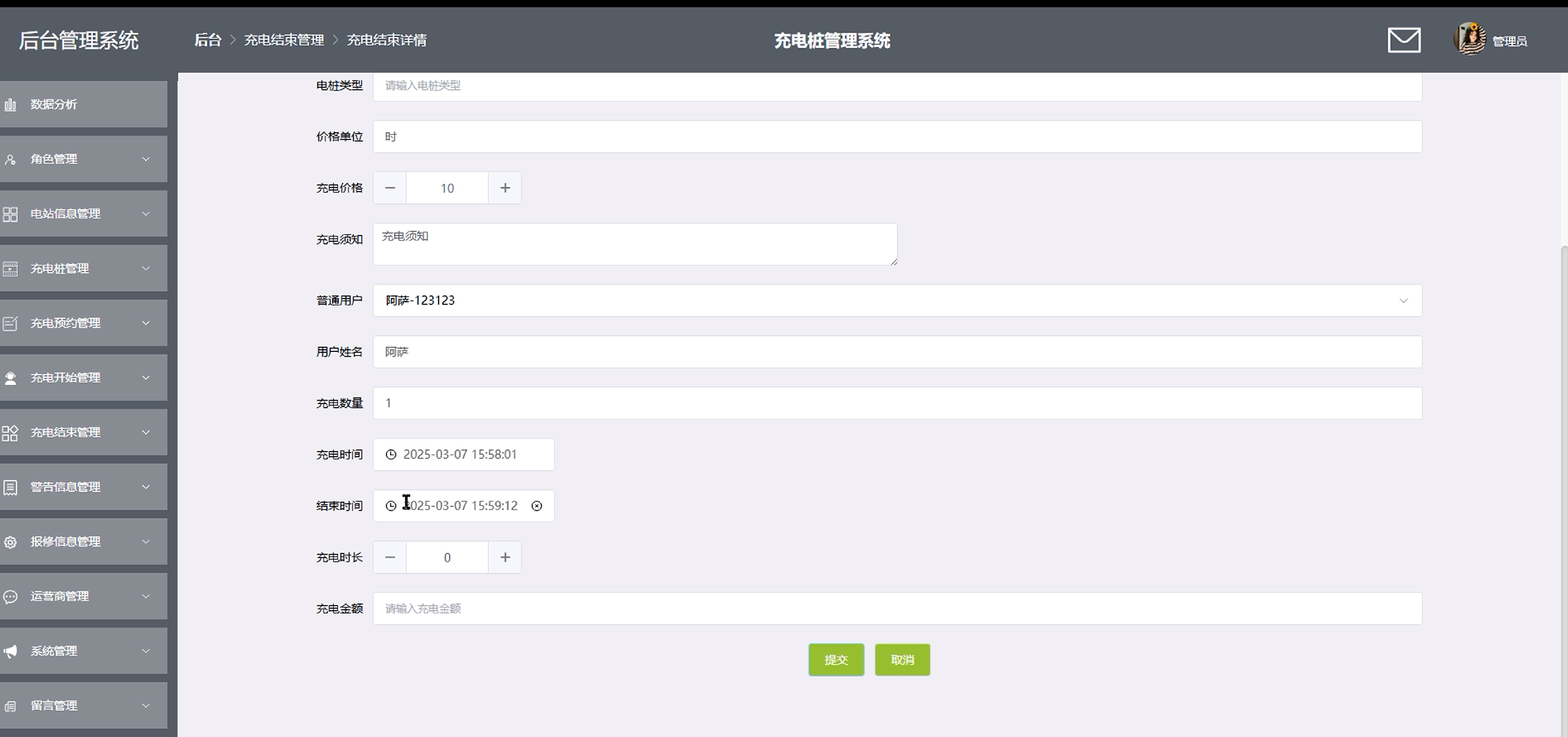

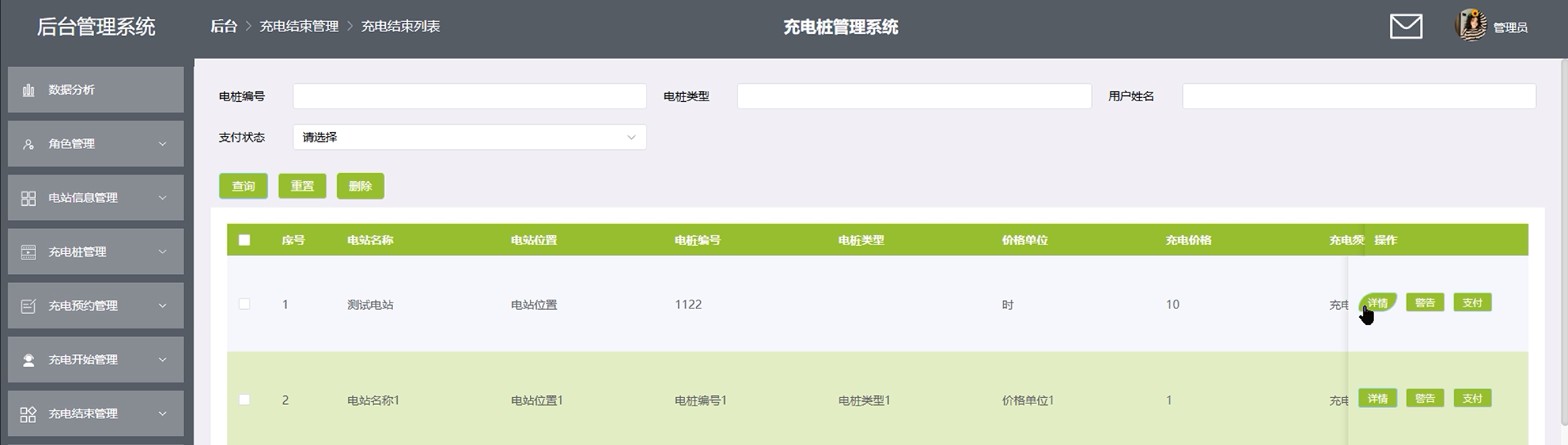

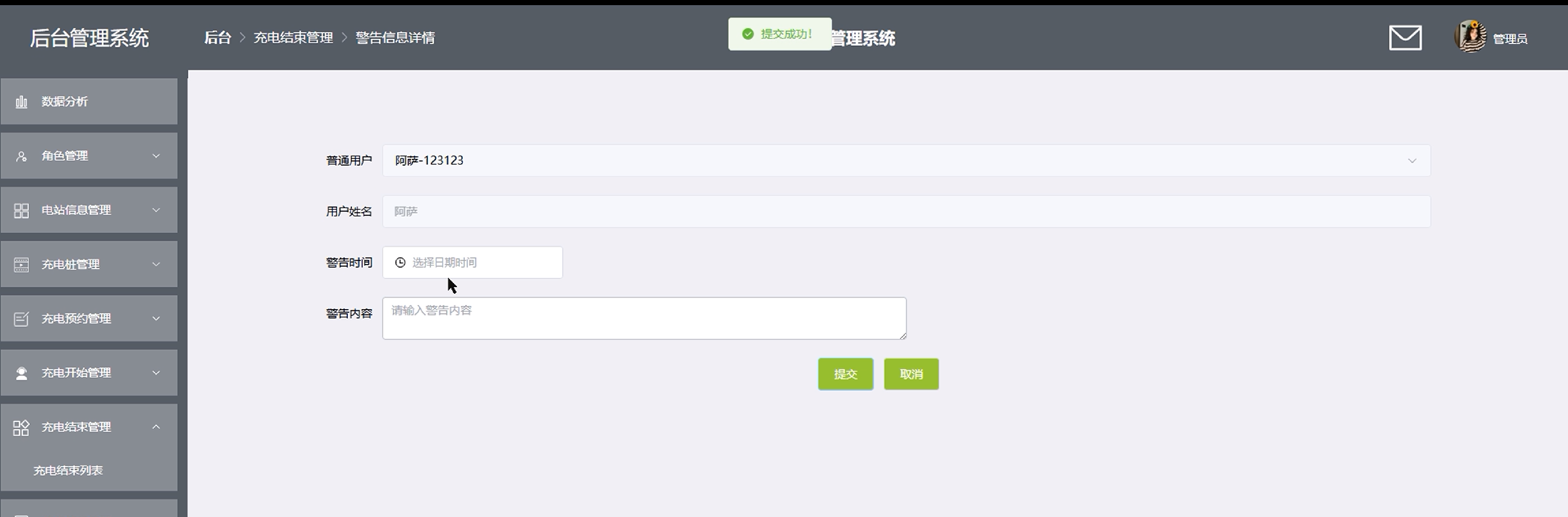

（8）充电结束管理：管理员点击可查看充电结束列表，可点击“”按钮添加支付信息，包括充电时长和充电金额。同时可点击“警告”按钮可添加警告信息，包括普通用户、用户姓名、警告时间和警告内容。

（9）警告信息管理：管理员点击可查看警告信息列表。

（10）报修信息管理：管理员点击可查看报修信息列表。

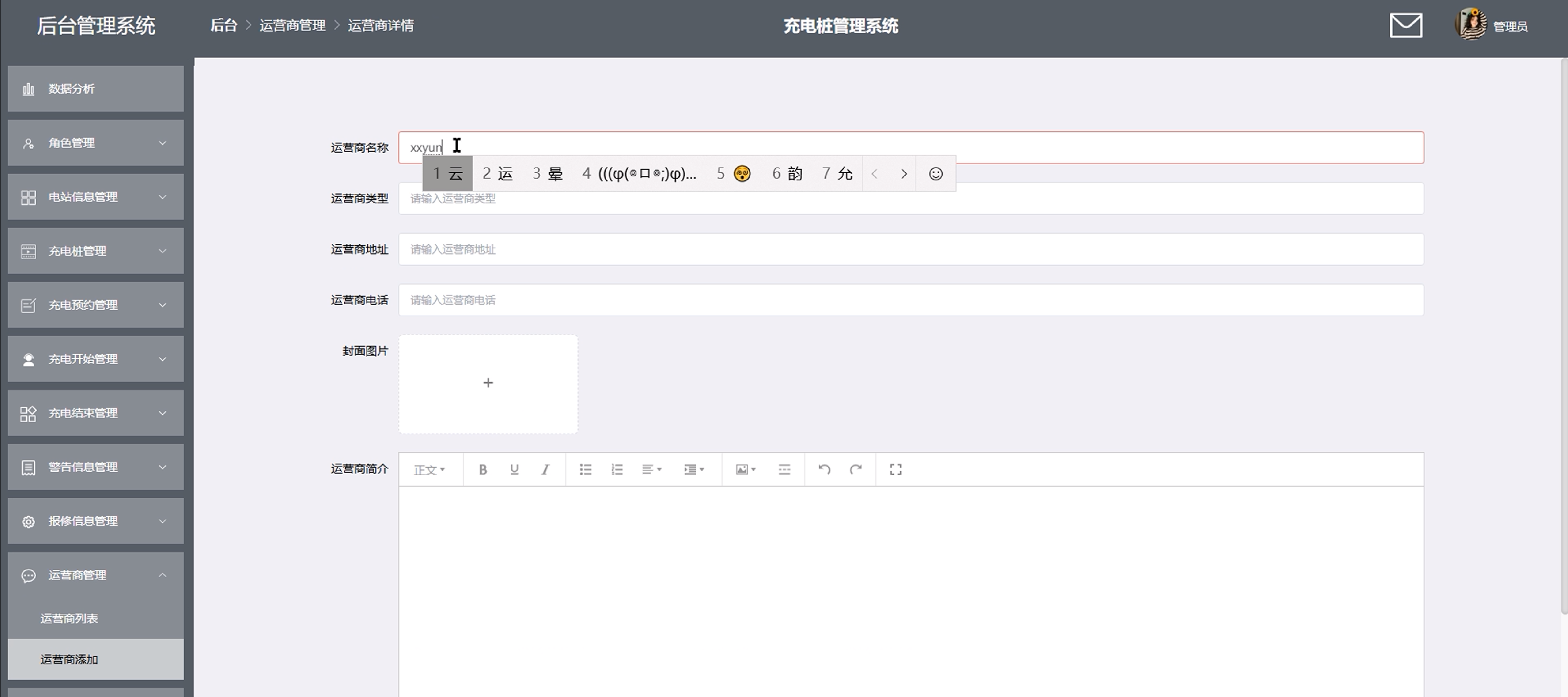

（11）运营商管理：管理员点击可查看运营商列表和运营商添加；点击进入“运营商添加”可填写相关信息，包括运营商名称、运营商类型、运营商地址、运营商电话、封面图片和运营商简介。

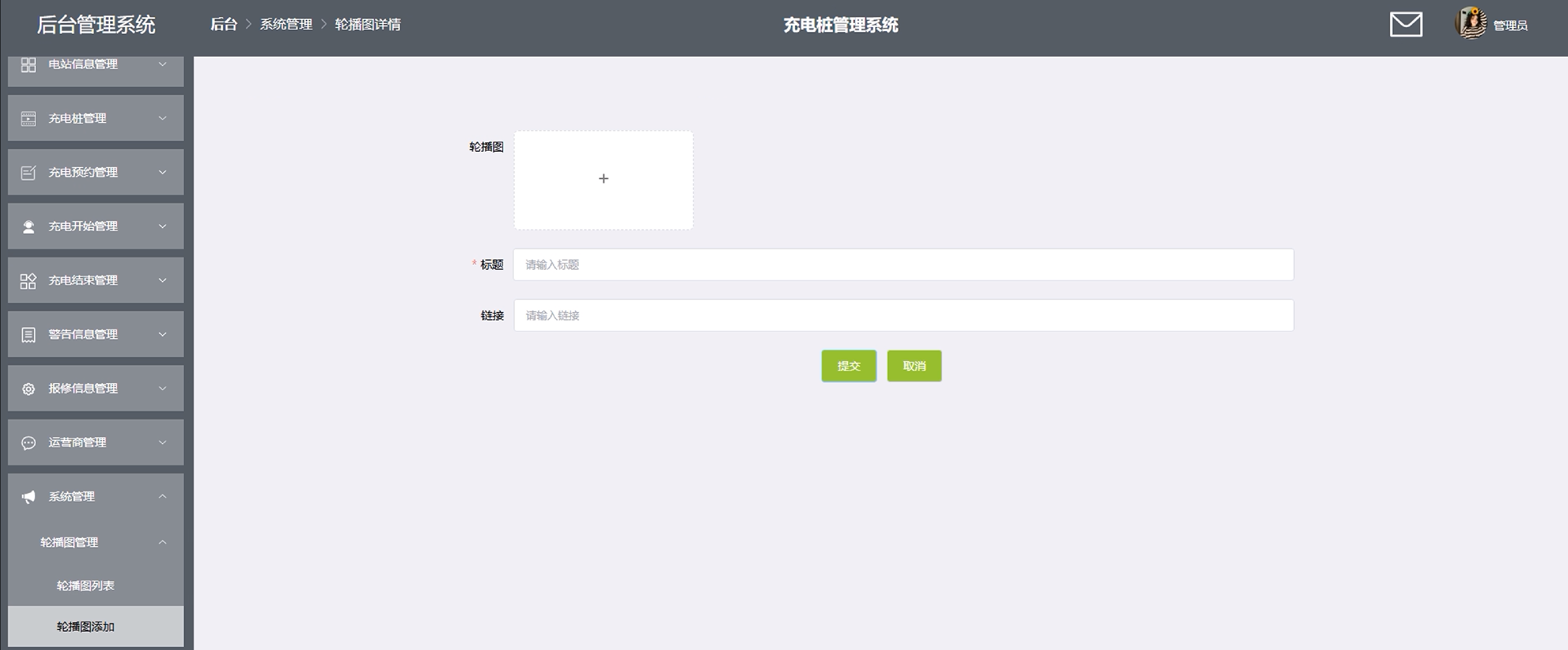

（12）系统管理：管理员点击可查看轮播图列表和轮播图添加；如需添加新的轮播图，点击右侧“轮播图添加“，上传图片，输入标题和链接，点击“确认”按钮进行添加；同时可对轮播图进行增删改查。

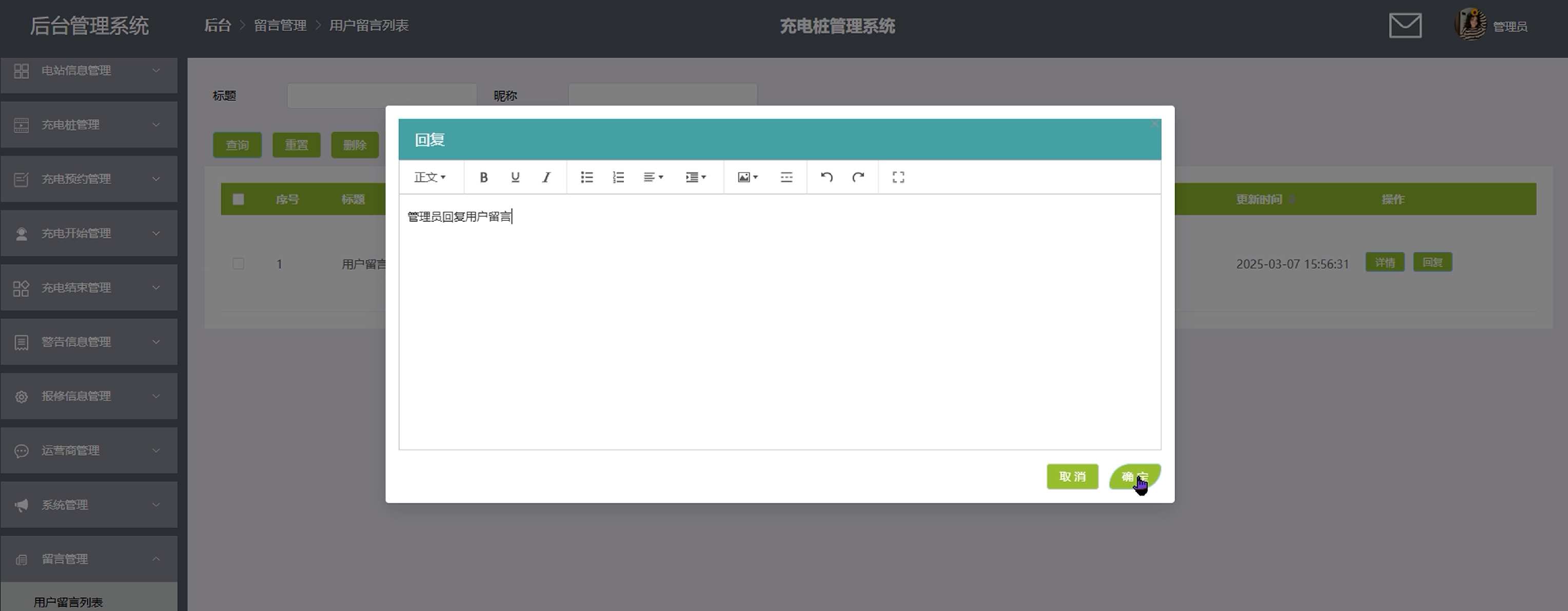

（13）留言管理：管理员点击可查看用户留言列表，同时可对用户留言进行回复。

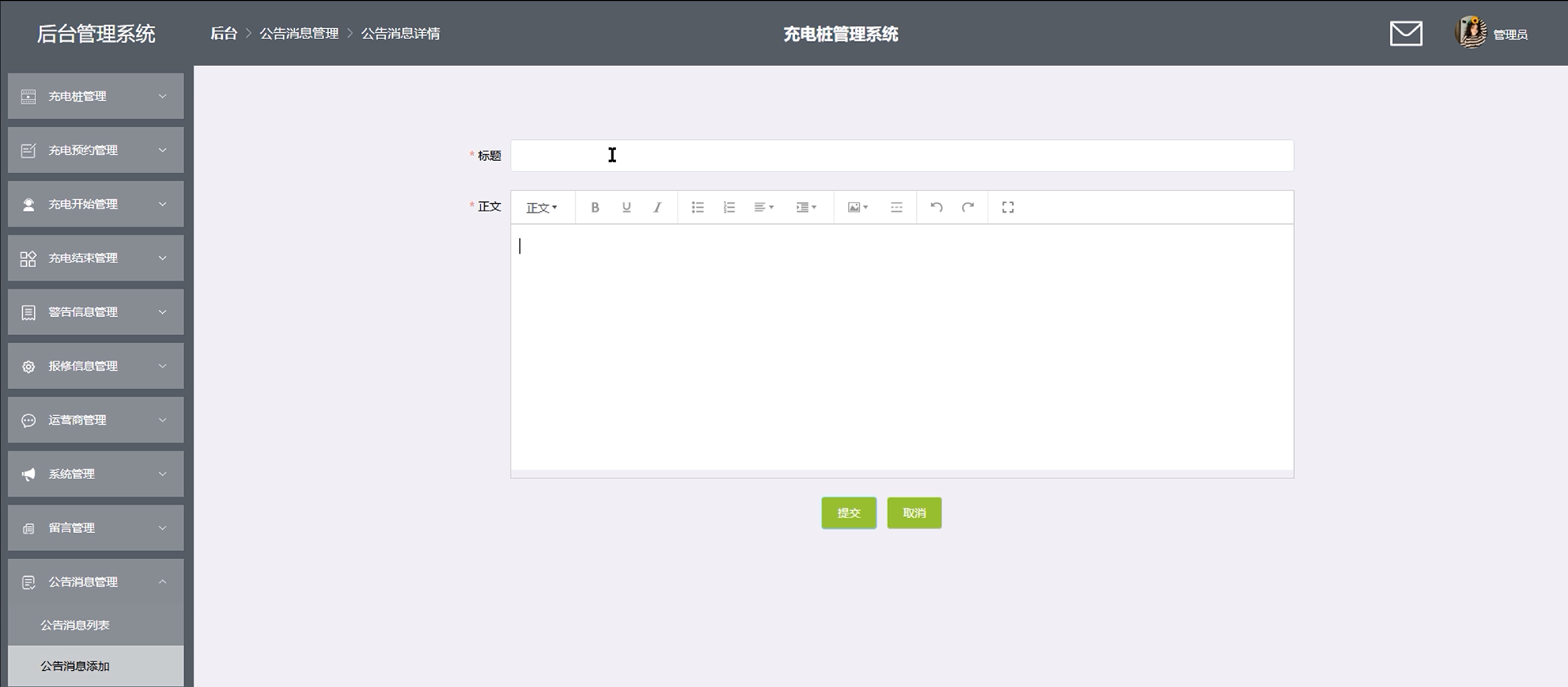

（14）公告消息管理：当管理点击可查看公告消息列表和公告消息添加，如需添加新的公告消息，可点击右”公告消息添加“按钮，输入标题和正文，点击“确认”按钮进行添加。

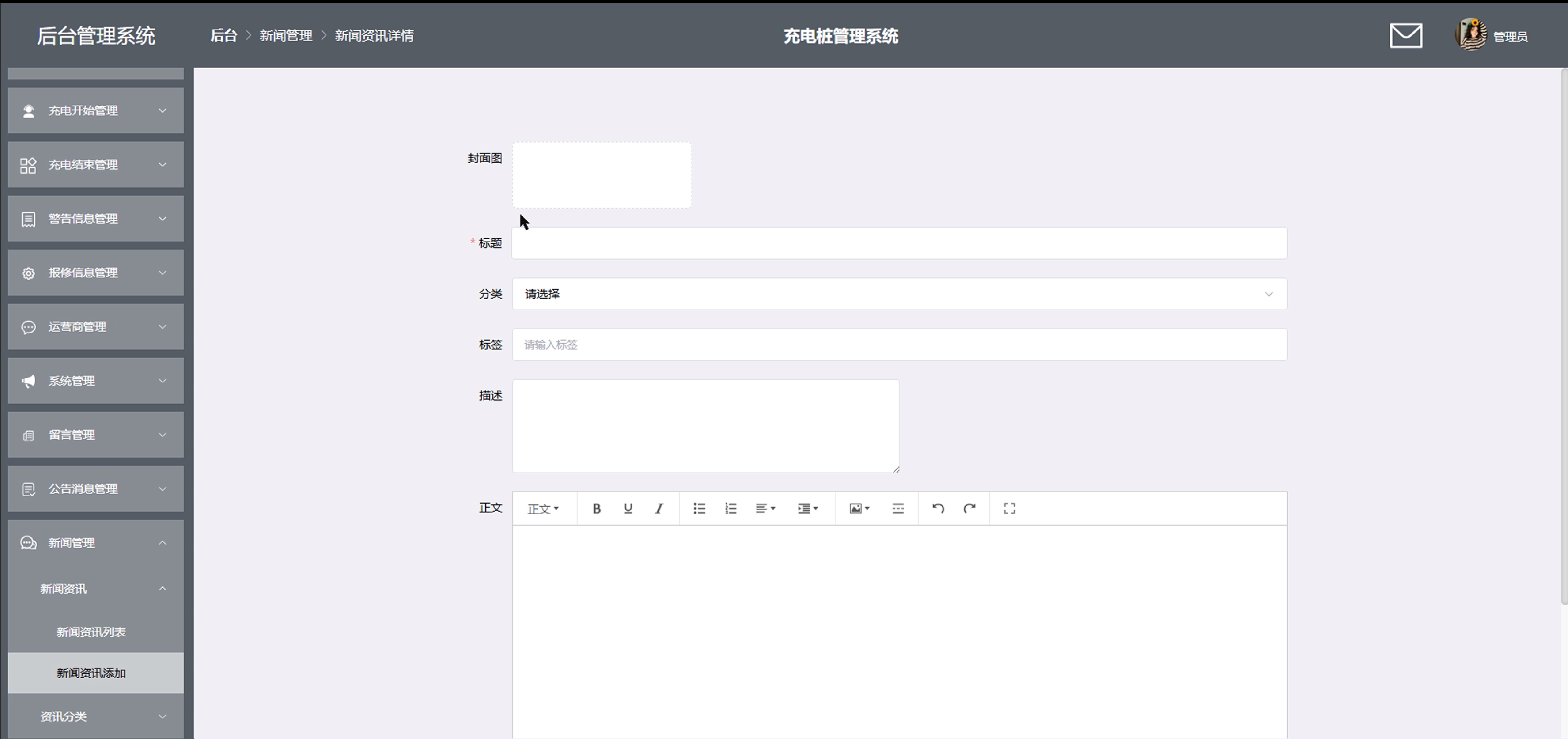

（15）新闻管理：管理员点击可查看新闻资讯和资讯分类，如需添加新的资讯，点击“新闻资讯添加”，上传封面图，输入标题，选择分类，输入标签、描述和正文，点击“确认”按钮进行添加。同时可对资讯和分类行增删改查。

3.2非功能性需求分析

在充电桩管理系统中，非功能性需求分析是至关重要的环节。它不仅决定了系统是否能够满足用户的实际需求，还直接影响了系统的稳定性、安全性和长期可维护性。非功能性需求主要关注系统在性能、安全性、易用性、可维护性等方面的表现，这些特性对于确保系统的稳定运行和用户满意度至关重要

性能需求：性能是充电桩管理系统的核心非功能性需求之一。系统需要能够处理高并发请求，确保在多个用户同时操作时仍能保持稳定运行。例如，在高峰时段，大量用户可能同时进行充电桩查询、预约、支付等操作，系统必须能够快速响应并处理这些请求，避免出现卡顿、延迟或崩溃的情况。为此，系统需要采用高效的数据库设计、缓存机制（如Redis）以及负载均衡技术，以提升系统的吞吐量和响应速度。此外，系统还应具备良好的扩展性，能够根据用户规模的增长动态调整资源分配，确保在高负载情况下仍能保持高性能。

安全性需求：系统必须采取严格的措施来保护敏感数据，如用户信息、交易记录等，防止数据泄露和非法访问。对用户的个人信息、支付信息等敏感数据进行加密存储和传输，确保即使数据被截获也无法被破解。采用多层次的权限管理机制，确保不同用户角色（如普通用户、管理员、运营商）只能访问其权限范围内的功能和数据。记录用户操作日志和系统运行日志，便于追踪异常行为并及时采取措施。

易用性需求：界面友好直观，操作流程简化，提升用户体验。具体来说，采用符合用户习惯的界面布局和交互设计，确保用户能够快速找到所需功能。例如，充电桩查询功能应支持地图显示和筛选条件，方便用户快速定位附近的充电桩。优化用户操作流程，减少不必要的步骤。例如，充电预约和支付功能应尽量简化，支持一键操作和多种支付方式。

可维护性需求：可维护性是确保系统长期稳定运行的重要保障。充电桩管理系统的代码结构应清晰规范，文档应完备详细，便于后续开发与问题排查。具体措施包括：

将系统功能划分为独立的模块，降低模块之间的耦合度，便于单独测试和维护。遵循统一的代码编写规范，确保代码的可读性和可维护性。

3.3系统用户用例分析

3.3.1普通用户用例图

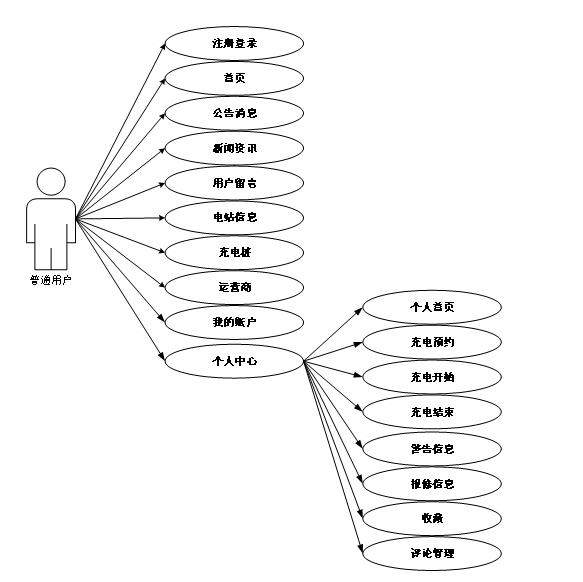

普通用户用例图如下所示：

图3-1 普通用户用例图

3.3.2管理员用例图

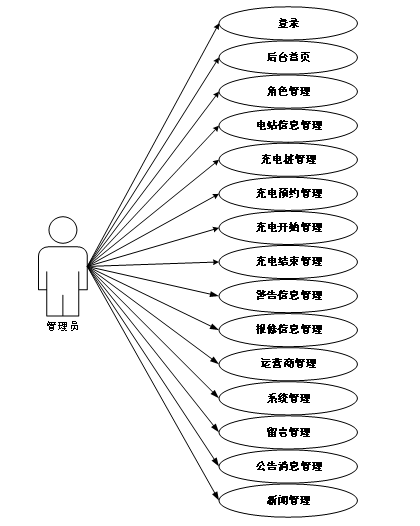

管理员用例图如下所示：

图3-2 管理员用例图

第4章
系统设计

4.1系统架构设计

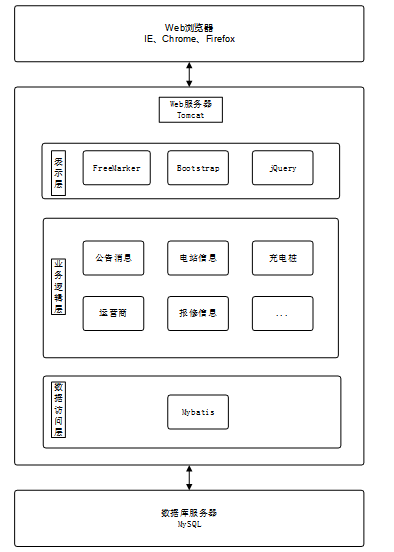

系统由表现层、业务逻辑层、数据访问层和数据库服务器组成。表现层通过浏览器（如IE、Chrome、Firefox）与用户交互，采用FreeMarker、Bootstrap、jQuery等技术实现界面呈现。业务逻辑层负责处理系统的核心业务逻辑，通过分模块设计实现功能分离。数据访问层使用MyBatis框架连接数据库，执行数据的增删改查操作。数据库服务器采用MySQL进行数据存储和管理，为系统提供稳定的数据库支持。整个架构通过Tomcat服务器完成用户请求的接收和处理，确保系统的高效运行[8]。整个系统架构如图4-1所示。

图4-1 系统架构图

4.2系统总体功能设计

充电桩管理系统主要涉及有普通用户和管理员两个角色。其中普通用户包含注册、登录、我的账户、首页、公告消息、新闻资讯、用户留言、电站信息、充电桩、运营商、个人中心等功能；管理员包含登录、后台首页、角色管理、电站信息管理、充电桩管理、充电预约管理、充电开始管理、充电结束管理、警告信息管理、报修信息管理、运营商管理、系统管理、留言管理、公告消息管理、新闻管理等功能。

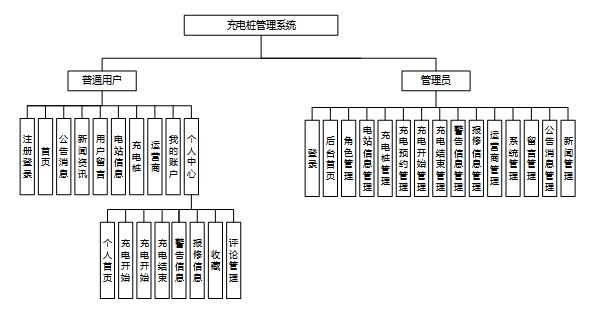

系统功能结构图如图4-2所示。

图4-2 系统功能结构图

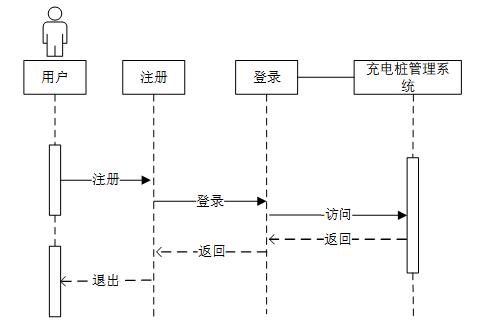

4.2.1注册时序图

用户通过注册模块发送注册请求，系统完成注册后返回确认信息。随后，用户通过登录模块发送登录请求，系统验证用户信息后允许访问目标系统。用户完成操作后可选择退出，系统终止会话。注册时序图，如图4-3所示。

图4-3 注册时序图

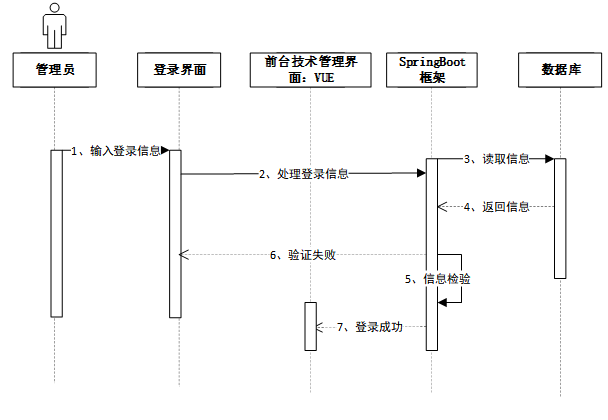

4.2.2登录时序图

管理员输入登录信息后，登录界面将信息传递至前台管理界面，随后通过SpringBoot框架读取数据库中的用户信息并返回。系统验证信息，若验证成功则登录成功，若验证失败则返回错误提示。登录时序图如图4-4所示。

图4-4登录时序图

4.2.3管理员修改用户信息时序图

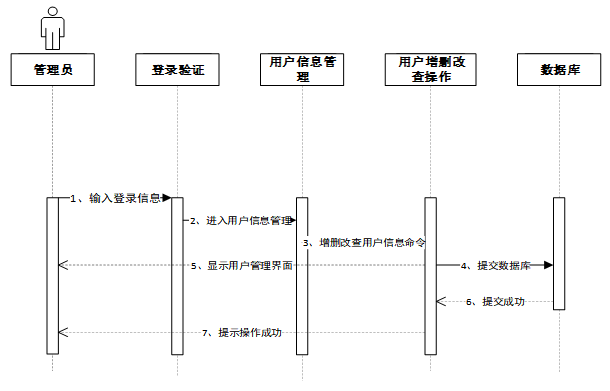

管理员输入登录信息后，进入用户信息管理模块，选择增删改查操作并提交命令至数据库。数据库执行操作后返回成功状态，系统显示用户管理界面并提示操作成功。管理员修改用户信息时序图如图4-5所示。

图4-5管理员修改用户信息时序图

4.2.4管理员管理系统信息时序图

管理员通过访问系统发起请求，系统接收访问后转向系统信息模块进行管理操作。管理完成后，系统返回管理结果至系统，最终反馈给管理员，管理员可选择退出。管理员管理系统信息时序图如图4-6所示。

图4-6管理员管理系统信息时序图

4.3数据库设计

数据库设计是系统开发中至关重要的环节，为系统提供高效、规范的数据存储和管理方案。设计过程包括需求分析、实体设计、表设计和逻辑结构设计。首先，通过分析业务需求，确定系统的核心实体及其属性，同时明确实体间的关系。接着，将实体抽象为具体的数据库表，为每张表定义字段名、数据类型、主键和外键，通过主外键关系和关联表设计，保证数据的完整性和一致性。最后，数据库逻辑设计进一步优化表之间的关系，通过索引、视图和存储过程提升查询效率和操作性能。整个设计需严格遵循规范，避免数据冗余和冲突，确保系统在高并发访问和复杂数据处理场景下的稳定性和高效性。

4.3.1数据库实体设计

数据库实体设计是数据库设计的关键步骤，对实际业务逻辑中涉及的实体及其属性进行抽象建模，明确系统中的主要信息对象及其关系[9]。在实体设计中，根据需求分析确定系统的核心实体，在设计过程中，注重实体的完整性、规范性和唯一性，确保设计能够满足系统功能需求，并为后续的表设计提供清晰的结构框架。实体设计需遵循数据库设计的标准化要求，避免数据冗余和不必要的复杂度。

以下将展示系统的全局E-R图。

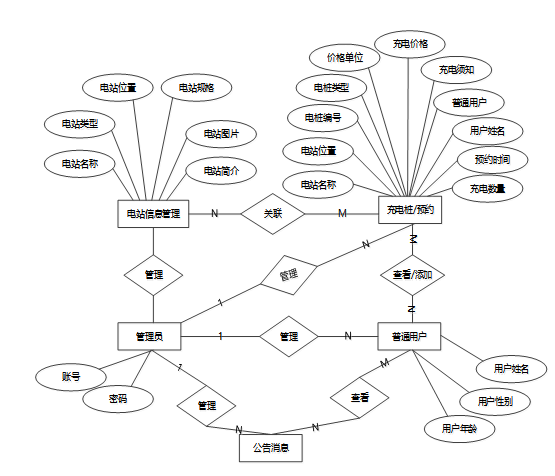

图4-7系统E-R图

4.3.2数据库表设计

数据库表设计基于实体设计，将抽象的实体映射为具体的表结构。设计过程中，为每个实体定义表名、字段名及数据类型 [10]。根据业务需求，合理定义主键、外键及约束条件，确保表之间的关联性，例如通过外键建立用户表和角色表之间的关系。表设计时注重数据存储的完整性、一致性，并通过索引优化查询效率，最终确保数据库结构能够支持系统的功能需求。以下是系统的数据库表设计展示。

表 4-1-access_token（登陆访问时长）

编号	字段名	类型	长度	是否非空	是否主键	注释
1	token_id	int		是	是	临时访问牌ID
2	token	varchar	64	否	否	临时访问牌
3	info	text	65535	否	否	信息
4	maxage	int		是	否	最大寿命：默认2小时
5	create_time	timestamp		是	否	创建时间
6	update_time	timestamp		是	否	更新时间
7	user_id	int		是	否	用户编号

表 4-2-article（文章）

编号	字段名	类型	长度	是否非空	是否主键	注释
1	article_id	mediumint		是	是	文章id
2	title	varchar	125	是	是	标题
3	type	varchar	64	是	否	文章分类
4	hits	int		是	否	点击数
5	praise_len	int		是	否	点赞数
6	create_time	timestamp		是	否	创建时间
7	update_time	timestamp		是	否	更新时间
8	source	varchar	255	否	否	来源
9	url	varchar	255	否	否	来源地址
10	tag	varchar	255	否	否	标签
11	content	longtext	4294967295	否	否	正文
12	img	varchar	255	否	否	封面图
13	description	text	65535	否	否	文章描述

表 4-3-article_type（文章分类）

编号	字段名	类型	长度	是否非空	是否主键	注释
1	type_id	smallint		是	是	分类ID
2	display	smallint		是	否	显示顺序
3	name	varchar	16	是	否	分类名称
4	father_id	smallint		是	否	上级分类ID
5	description	varchar	255	否	否	描述
6	icon	text	65535	否	否	分类图标
7	url	varchar	255	否	否	外链地址
8	create_time	timestamp		是	否	创建时间
9	update_time	timestamp		是	否	更新时间

表 4-4-auth（用户权限管理）

编号	字段名	类型	长度	是否非空	是否主键	注释
1	auth_id	int		是	是	授权ID
2	user_group	varchar	64	否	否	用户组
3	mod_name	varchar	64	否	否	模块名
4	table_name	varchar	64	否	否	表名
5	page_title	varchar	255	否	否	页面标题
6	path	varchar	255	否	否	路由路径
7	parent	varchar	64	否	否	父级菜单
8	parent_sort	int		是	否	父级菜单排序
9	position	varchar	32	否	否	位置
10	mode	varchar	32	是	否	跳转方式
11	add	tinyint		是	否	是否可增加
12	del	tinyint		是	否	是否可删除
13	set	tinyint		是	否	是否可修改
14	get	tinyint		是	否	是否可查看
15	field_add	text	65535	否	否	添加字段
16	field_set	text	65535	否	否	修改字段
17	field_get	text	65535	否	否	查询字段
18	table_nav_name	varchar	500	否	否	跨表导航名称
19	table_nav	varchar	500	否	否	跨表导航
20	option	text	65535	否	否	配置
21	create_time	timestamp		是	否	创建时间
22	update_time	timestamp		是	否	更新时间

表 4-5-charging_end（充电结束）

编号	字段名	类型	长度	是否非空	是否主键	注释
1	charging_end_id	int		是	是	充电结束ID
2	name_of_power_station	varchar	64	否	否	电站名称
3	location_of_power_station	varchar	64	否	否	电站位置
4	electric_pile_no	varchar	64	否	否	电桩编号
5	electric_pile_type	varchar	64	否	否	电桩类型
6	price_unit	varchar	64	否	否	价格单位
7	charging_price	double		否	否	充电价格
8	charging_instructions	text	65535	否	否	充电须知
9	ordinary_user	int		否	否	普通用户
10	user_name	varchar	64	否	否	用户姓名
11	charging_quantity	varchar	64	否	否	充电数量
12	charging_time	datetime		否	否	充电时间
13	end_time	datetime		否	否	结束时间
14	charging_duration	double		否	否	充电时长
15	charging_amount	varchar	64	否	否	充电金额
16	pay_state	varchar	16	是	否	支付状态
17	pay_type	varchar	16	否	否	支付类型: 微信、支付宝、网银
18	warning_message_limit_times	int		是	否	警告限制次数
19	create_time	datetime		是	否	创建时间
20	update_time	timestamp		是	否	更新时间
21	source_table	varchar	255	否	否	来源表
22	source_id	int		否	否	来源ID
23	source_user_id	int		否	否	来源用户

表 4-6-charging_pile（充电桩）

编号	字段名	类型	长度	是否非空	是否主键	注释
1	charging_pile_id	int		是	是	充电桩ID
2	name_of_power_station	varchar	64	否	否	电站名称
3	location_of_power_station	varchar	64	否	否	电站位置
4	electric_pile_no	varchar	64	否	否	电桩编号
5	electric_pile_type	varchar	64	是	是	电桩类型
6	number_of_electric_piles	varchar	64	是	否	电桩数量
7	price_unit	varchar	64	否	否	价格单位
8	charging_price	double		否	否	充电价格
9	charging_instructions	text	65535	否	否	充电须知
10	electric_pile_picture	varchar	255	否	否	电桩图片
11	collect_len	int		是	否	收藏数
12	charging_reservation_limit_times	int		是	否	预约限制次数
13	repair_information_limit_times	int		是	否	报修限制次数
14	create_time	datetime		是	否	创建时间
15	update_time	timestamp		是	否	更新时间
16	source_table	varchar	255	否	否	来源表
17	source_id	int		否	否	来源ID
18	source_user_id	int		否	否	来源用户

表 4-7-charging_reservation（充电预约）

编号	字段名	类型	长度	是否非空	是否主键	注释
1	charging_reservation_id	int		是	是	充电预约ID
2	name_of_power_station	varchar	64	否	否	电站名称
3	location_of_power_station	varchar	64	否	否	电站位置
4	electric_pile_no	varchar	64	否	否	电桩编号
5	electric_pile_type	varchar	64	否	否	电桩类型
6	price_unit	varchar	64	否	否	价格单位
7	charging_price	double		否	否	充电价格
8	charging_instructions	text	65535	否	否	充电须知
9	ordinary_user	int		否	否	普通用户
10	user_name	varchar	64	否	否	用户姓名
11	appointment_time	datetime		否	否	预约时间
12	charging_quantity	varchar	64	是	否	充电数量
13	charging_start_limit_times	int		是	否	开始充电限制次数
14	create_time	datetime		是	否	创建时间
15	update_time	timestamp		是	否	更新时间
16	source_table	varchar	255	否	否	来源表
17	source_id	int		否	否	来源ID
18	source_user_id	int		否	否	来源用户

表 4-8-charging_start（充电开始）

编号	字段名	类型	长度	是否非空	是否主键	注释
1	charging_start_id	int		是	是	充电开始ID
2	name_of_power_station	varchar	64	否	否	电站名称
3	location_of_power_station	varchar	64	否	否	电站位置
4	electric_pile_no	varchar	64	否	否	电桩编号
5	electric_pile_type	varchar	64	否	否	电桩类型
6	price_unit	varchar	64	否	否	价格单位
7	charging_price	double		否	否	充电价格
8	charging_instructions	text	65535	否	否	充电须知
9	ordinary_user	int		否	否	普通用户
10	user_name	varchar	64	否	否	用户姓名
11	charging_quantity	varchar	64	否	否	充电数量
12	charging_time	datetime		否	否	充电时间
13	charging_end_limit_times	int		是	否	结束限制次数
14	create_time	datetime		是	否	创建时间
15	update_time	timestamp		是	否	更新时间
16	source_table	varchar	255	否	否	来源表
17	source_id	int		否	否	来源ID
18	source_user_id	int		否	否	来源用户

表 4-9-code_token（验证码）

编号	字段名	类型	长度	是否非空	是否主键	注释
1	code_token_id	int		是	是	验证码ID
2	token	varchar	255	否	否	令牌
3	code	varchar	255	否	否	验证码
4	expire_time	timestamp		是	否	失效时间
5	create_time	timestamp		是	否	创建时间
6	update_time	timestamp		是	否	更新时间

表 4-10-collect（收藏）

编号	字段名	类型	长度	是否非空	是否主键	注释
1	collect_id	int		是	是	收藏ID
2	user_id	int		是	是	收藏人ID
3	source_table	varchar	255	否	否	来源表
4	source_field	varchar	255	否	否	来源字段
5	source_id	int		是	否	来源ID
6	title	varchar	255	否	否	标题
7	img	varchar	255	否	否	封面
8	create_time	timestamp		是	否	创建时间
9	update_time	timestamp		是	否	更新时间

表 4-11-comment（评论）

编号	字段名	类型	长度	是否非空	是否主键	注释
1	comment_id	int		是	是	评论ID
2	user_id	int		是	是	评论人ID
3	reply_to_id	int		是	否	回复评论ID
4	content	longtext	4294967295	否	否	内容
5	nickname	varchar	255	否	否	昵称
6	avatar	varchar	255	否	否	头像地址
7	create_time	timestamp		是	否	创建时间
8	update_time	timestamp		是	否	更新时间
9	source_table	varchar	255	否	否	来源表
10	source_field	varchar	255	否	否	来源字段
11	source_id	int		是	否	来源ID

表 4-12-hits（用户点击）

编号	字段名	类型	长度	是否非空	是否主键	注释
1	hits_id	int		是	是	点赞ID
2	user_id	int		是	否	点赞人
3	create_time	timestamp		是	否	创建时间
4	update_time	timestamp		是	否	更新时间
5	source_table	varchar	255	否	否	来源表
6	source_field	varchar	255	否	否	来源字段
7	source_id	int		是	否	来源ID

表 4-13-message（留言板）

编号	字段名	类型	长度	是否非空	是否主键	注释
1	message_id	int		是	是	留言板ID
2	user_id	int		是	否	用户ID
3	title	varchar	64	否	否	标题
4	content	longtext	4294967295	是	否	内容
5	nickname	varchar	32	是	否	昵称
6	avatar	varchar	255	否	否	头像
7	email	varchar	125	否	否	留言者邮箱
8	phone	varchar	11	否	否	留言者手机号码
9	create_time	timestamp		是	否	创建时间
10	update_time	timestamp		是	否	更新时间
11	reply	longtext	4294967295	否	否	回复
12	reply_state	tinyint		否	否	回复状态

表 4-14-notice（公告）

编号	字段名	类型	长度	是否非空	是否主键	注释
1	notice_id	mediumint		是	是	公告ID
2	title	varchar	125	是	否	标题
3	content	longtext	4294967295	否	否	正文
4	create_time	timestamp		是	否	创建时间
5	update_time	timestamp		是	否	更新时间

表 4-15-operator（运营商）

编号	字段名	类型	长度	是否非空	是否主键	注释
1	operator_id	int		是	是	运营商ID
2	operator_name	varchar	64	否	否	运营商名称
3	type_of_operator	varchar	64	否	否	运营商类型
4	operator_address	varchar	64	否	否	运营商地址
5	operator_phone	varchar	64	否	否	运营商电话
6	cover_image	varchar	255	否	否	封面图片
7	operator_profile	longtext	4294967295	否	否	运营商简介
8	collect_len	int		是	否	收藏数
9	create_time	datetime		是	否	创建时间
10	update_time	timestamp		是	否	更新时间

表 4-16-ordinary_user（普通用户）

编号	字段名	类型	长度	是否非空	是否主键	注释
1	ordinary_user_id	int		是	是	普通用户ID
2	user_name	varchar	64	否	否	用户姓名
3	user_gender	varchar	64	否	否	用户性别
4	user_age	varchar	64	否	否	用户年龄
5	examine_state	varchar	16	是	否	审核状态
6	user_id	int		是	否	用户ID
7	create_time	datetime		是	否	创建时间
8	update_time	timestamp		是	否	更新时间

表 4-17-plant_information（电站信息）

编号	字段名	类型	长度	是否非空	是否主键	注释
1	plant_information_id	int		是	是	电站信息ID
2	name_of_power_station	varchar	64	否	否	电站名称
3	type_of_power_station	varchar	64	否	否	电站类型
4	location_of_power_station	varchar	64	否	否	电站位置
5	plant_specifications	varchar	64	否	否	电站规格
6	power_station_picture	varchar	255	否	否	电站图片
7	introduction_to_power_station	longtext	4294967295	否	否	电站简介
8	collect_len	int		是	否	收藏数
9	charging_pile_limit_times	int		是	否	添加充电桩限制次数
10	create_time	datetime		是	否	创建时间
11	update_time	timestamp		是	否	更新时间

表 4-18-praise（点赞）

编号	字段名	类型	长度	是否非空	是否主键	注释
1	praise_id	int		是	是	点赞ID
2	user_id	int		是	是	点赞人
3	create_time	timestamp		是	否	创建时间
4	update_time	timestamp		是	否	更新时间
5	source_table	varchar	255	否	否	来源表
6	source_field	varchar	255	否	否	来源字段
7	source_id	int		是	否	来源ID
8	status	tinyint		是	否	点赞状态:1为点赞，0已取消

表 4-19-repair_information（报修信息）

编号	字段名	类型	长度	是否非空	是否主键	注释
1	repair_information_id	int		是	是	报修信息ID
2	name_of_power_station	varchar	64	否	否	电站名称
3	location_of_power_station	varchar	64	否	否	电站位置
4	electric_pile_no	varchar	64	否	否	电桩编号
5	electric_pile_type	varchar	64	否	否	电桩类型
6	ordinary_user	int		否	否	普通用户
7	repair_time	datetime		否	否	报修时间
8	contents_of_repair_report	text	65535	否	否	报修内容
9	create_time	datetime		是	否	创建时间
10	update_time	timestamp		是	否	更新时间
11	source_table	varchar	255	否	否	来源表
12	source_id	int		否	否	来源ID
13	source_user_id	int		否	否	来源用户

表 4-20-schedule（日程管理）

编号	字段名	类型	长度	是否非空	是否主键	注释
1	schedule_id	smallint		是	是	日程ID
2	content	varchar	255	否	否	日程内容
3	scheduled_time	datetime		否	否	计划时间
4	user_id	int		是	否	用户ID
5	create_time	datetime		否	否	创建时间
6	update_time	datetime		否	否	更新时间

表 4-21-score（评分）

编号	字段名	类型	长度	是否非空	是否主键	注释
1	score_id	int		是	是	评分ID
2	user_id	int		是	否	评分人
3	nickname	varchar	64	否	否	昵称
4	score_num	double		是	否	评分
5	create_time	timestamp		是	否	创建时间
6	update_time	timestamp		是	否	更新时间
7	source_table	varchar	255	否	否	来源表
8	source_field	varchar	255	否	否	来源字段
9	source_id	int		是	否	来源ID

表 4-22-slides（轮播图）

编号	字段名	类型	长度	是否非空	是否主键	注释
1	slides_id	int		是	是	轮播图ID
2	title	varchar	64	否	否	标题
3	content	varchar	255	否	否	内容
4	url	varchar	255	否	否	链接
5	img	varchar	255	否	否	轮播图
6	hits	int		是	否	点击量
7	create_time	timestamp		是	否	创建时间
8	update_time	timestamp		是	否	更新时间

表 4-23-upload（文件上传）

编号	字段名	类型	长度	是否非空	是否主键	注释
1	upload_id	int		是	是	上传ID
2	name	varchar	64	否	否	文件名
3	path	varchar	255	否	否	访问路径
4	file	varchar	255	否	否	文件路径
5	display	varchar	255	否	否	显示顺序
6	father_id	int		否	否	父级ID
7	dir	varchar	255	否	否	文件夹
8	type	varchar	32	否	否	文件类型

表 4-24-user（用户账户）

编号	字段名	类型	长度	是否非空	是否主键	注释
1	user_id	int		是	是	用户ID
2	state	smallint		是	否	账户状态：(1可用|2异常|3已冻结|4已注销)
3	user_group	varchar	32	否	否	所在用户组
4	login_time	timestamp		是	否	上次登录时间
5	phone	varchar	11	否	否	手机号码
6	phone_state	smallint		是	否	手机认证：(0未认证|1审核中|2已认证)
7	username	varchar	16	是	否	用户名
8	nickname	varchar	16	否	否	昵称
9	password	varchar	64	是	否	密码
10	email	varchar	64	否	否	邮箱
11	email_state	smallint		是	否	邮箱认证：(0未认证|1审核中|2已认证)
12	avatar	varchar	255	否	否	头像地址
13	open_id	varchar	255	否	否	针对获取用户信息字段
14	create_time	timestamp		是	否	创建时间

表 4-25-user_group（用户组）

编号	字段名	类型	长度	是否非空	是否主键	注释
1	group_id	mediumint		是	是	用户组ID
2	display	smallint		是	否	显示顺序
3	name	varchar	16	是	否	名称
4	description	varchar	255	否	否	描述
5	source_table	varchar	255	否	否	来源表
6	source_field	varchar	255	否	否	来源字段
7	source_id	int		是	否	来源ID
8	register	smallint		否	否	注册位置
9	create_time	timestamp		是	否	创建时间
10	update_time	timestamp		是	否	更新时间

表 4-26-warning_message（警告信息）

编号	字段名	类型	长度	是否非空	是否主键	注释
1	warning_message_id	int		是	是	警告信息ID
2	ordinary_user	int		否	否	普通用户
3	user_name	varchar	64	否	否	用户姓名
4	warning_time	datetime		否	否	警告时间
5	warning_content	text	65535	否	否	警告内容
6	create_time	datetime		是	否	创建时间
7	update_time	timestamp		是	否	更新时间
8	source_table	varchar	255	否	否	来源表
9	source_id	int		否	否	来源ID
10	source_user_id	int		否	否	来源用户
