配置

节点	Ip地址	角色	硬件配置
A	192.168.159.101	DSC0	1核 CPU /3.5GB 内存 / 40GB 磁盘
B	192.168.159.102	DSC1	1核 CPU /3.5GB 内存 / 40GB 磁盘
C	192.168.159.102	DSC1	1核 CPU /3.5GB 内存 / 40GB 磁盘

ASM软链接路径	指向的实际设备	用途说明	大小
/dev/dm/asm-dmdcr	/dev/sdb	DCR 盘（集群配置盘）	5G
/dev/dm/asm-dmvote	/dev/sdc	Vote 盘（仲裁盘）	5G
/dev/dm/asm-dmdata	/dev/sde	数据盘（存放数据文件）	10G
/dev/dm/asm-dmlog	/dev/sdd	日志盘（存放联机日志）	8G
/dev/dm/asm-dmarch	/dev/sdf	归档盘（存放归档日志）	10G

节点	实例端口	CSS监听端口	ASM监听端口	PORT_NUM	ASM MAL监听端口	DM MAL监听端口
A	5236	11286	11276	5236	11266	11246
B	5236	11286	11276	5236	11266	11246
C	5236	11286	11276	5236	11266	11246

两台虚拟机的OGUID为均210715。操作系统为CentOS Linux release 7.9 (Core)；达梦镜像版本为dm8_20251016_x86_CentOS7_64.iso；安装目录为/home/dmdba/dmdbms；实例目录为/home/dmdba/dmdbms/data。

磁盘绑定

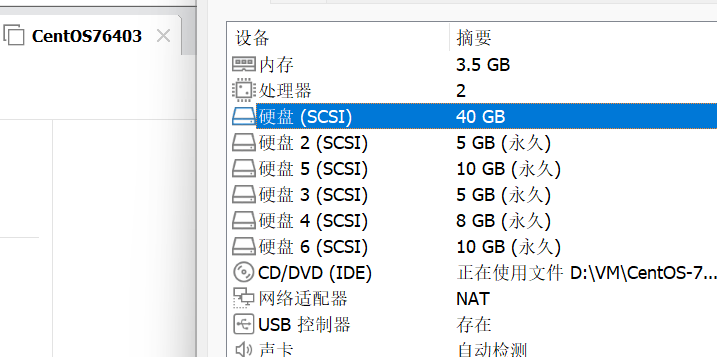

创建C机器，并添加已有的磁盘

C机器的vmx文件添加

disk.locking="FALSE"
disk.EnableUUID = "TRUE"
scsi0:1.SharedBus="Virtual"

C机器编写88文件

编写uuid.sh

vim uuid.sh
curr=$(cd "$(dirname "$0")";pwd)
rm -f $curr/88-dm-asmdevices.rules
for i in b c d e f;
do
echo "KERNEL==\"sd?\",SUBSYSTEM==\"block\", PROGRAM==\"/usr/lib/udev/scsi_id --whitelisted --replace-whitespace --device=/dev/\$name\",RESULT==\"`/usr/lib/udev/scsi_id --whitelisted --replace-whitespace --device=/dev/sd$i`\", SYMLINK+=\"dm/asm-disk$i\",OWNER=\"dmdba\", GROUP=\"dinstall\",MODE=\"0660\"" >> $curr/88-dm-asmdevices.rules
done

[root@localhost ~]# vim uuid.sh
[root@localhost ~]# chmod +x uuid.sh
[root@localhost ~]# ./uuid.sh
[root@localhost ~]# vim 88-dm-asmdevices.rules

KERNEL=="sd?",SUBSYSTEM=="block", PROGRAM=="/usr/lib/udev/scsi_id --whitelisted --replace-whitespace --device=/dev/$name",RESULT=="36000c29ce2d55fc345bf3ed8fd7d294e", SYMLINK+="dm/asm-dmdcr",OWNER="dmdba", GROUP="dinstall",MODE="0660"
KERNEL=="sd?",SUBSYSTEM=="block", PROGRAM=="/usr/lib/udev/scsi_id --whitelisted --replace-whitespace --device=/dev/$name",RESULT=="36000c292d058722acb3e0bc0529ceefe", SYMLINK+="dm/asm-dmvote",OWNER="dmdba", GROUP="dinstall",MODE="0660"
KERNEL=="sd?",SUBSYSTEM=="block", PROGRAM=="/usr/lib/udev/scsi_id --whitelisted --replace-whitespace --device=/dev/$name",RESULT=="36000c290ba88194ba6623504348c47e6", SYMLINK+="dm/asm-dmlog",OWNER="dmdba", GROUP="dinstall",MODE="0660"
KERNEL=="sd?",SUBSYSTEM=="block", PROGRAM=="/usr/lib/udev/scsi_id --whitelisted --replace-whitespace --device=/dev/$name",RESULT=="36000c29355a32c979d98e99b0f382462", SYMLINK+="dm/asm-dmdata",OWNER="dmdba", GROUP="dinstall",MODE="0660"
KERNEL=="sd?",SUBSYSTEM=="block", PROGRAM=="/usr/lib/udev/scsi_id --whitelisted --replace-whitespace --device=/dev/$name",RESULT=="36000c29435cf8137c6c2540425e65662", SYMLINK+="dm/asm-dmarch",OWNER="dmdba", GROUP="dinstall",MODE="0660"

复制文件

cp 88-dm-asmdevices.rules /etc/udev/rules.d/88-dm-asmdevices.rules

验证

[root@localhost ~]# ls -l /dev/dm/
总用量 0
lrwxrwxrwx 1 dmdba dinstall 6 1月   5 23:29 asm-dmarch -> ../sdf
lrwxrwxrwx 1 dmdba dinstall 6 1月   5 23:29 asm-dmdata -> ../sde
lrwxrwxrwx 1 dmdba dinstall 6 1月   5 23:29 asm-dmdcr -> ../sdb
lrwxrwxrwx 1 dmdba dinstall 6 1月   5 23:29 asm-dmlog -> ../sdd
lrwxrwxrwx 1 dmdba dinstall 6 1月   5 23:29 asm-dmvote -> ../sdc

[root@localhost ~]# ls -l /dev/sdb /dev/sdc /dev/sdd /dev/sde /dev/sdf
brw-rw---- 1 dmdba dinstall 8, 16 1月   5 23:29 /dev/sdb
brw-rw---- 1 dmdba dinstall 8, 32 1月   5 23:29 /dev/sdc
brw-rw---- 1 dmdba dinstall 8, 48 1月   5 23:29 /dev/sdd
brw-rw---- 1 dmdba dinstall 8, 64 1月   5 23:29 /dev/sde
brw-rw---- 1 dmdba dinstall 8, 80 1月   5 23:29 /dev/sdf

blockdev --getsize64 /dev/dm/asm-dmdcr
blockdev --getsize64 /dev/dm/asm-dmvote
blockdev --getsize64 /dev/dm/asm-dmlog
blockdev --getsize64 /dev/dm/asm-dmdata
blockdev --getsize64 /dev/dm/asm-dmarch

节点扩容

A上添加日志文件

disql
SQL>ALTER DATABASE ADD NODE LOGFILE '+DMLOG/DSC2_LOG01.log' SIZE 1024, '+DMLOG/DSC2_LOG02.log' SIZE 1024;

A中查看日志文件

ls +DMLOG

C创建目录

mkdir -p /home/dmdba/dmdbms/config/

拷贝A中的DSC0配置文件到C的DSC2中

scp -r /home/dmdba/dmdbms/config/DSC0 192.168.159.103:/home/dmdba/dmdbms/config/DSC2

C机器配置文件

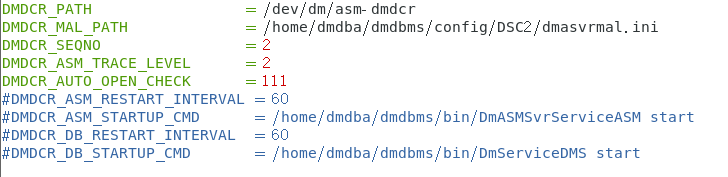

vim /home/dmdba/dmdbms/config/dmdcr.ini

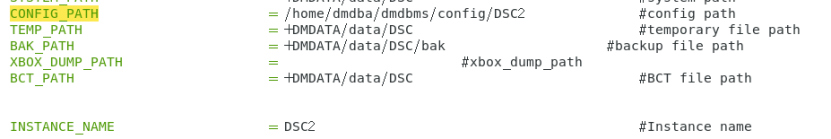

vim /home/dmdba/dmdbms/config/DSC2/dm.ini

修改CONFIG_PATH和INSTANCE_NAME

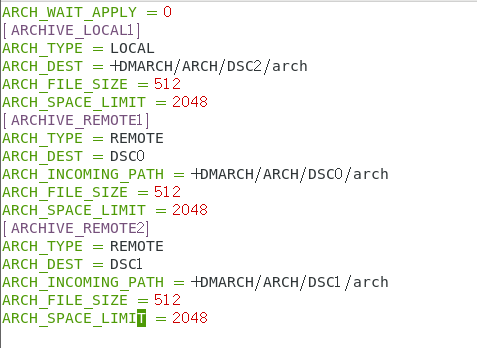

vim /home/dmdba/dmdbms/config/DSC2/dmarch.ini

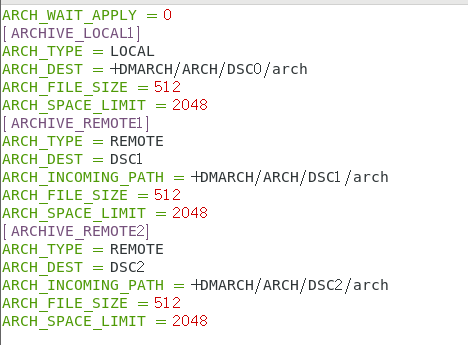

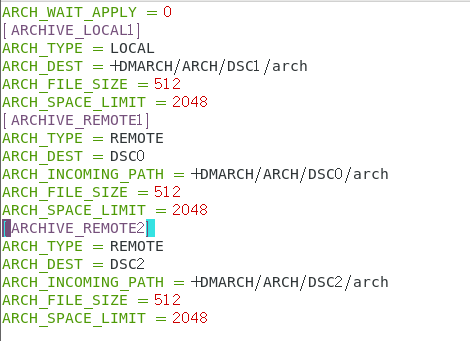

增加AB节点中dmarch.ini中C机器信息

vim /home/dmdba/dmdbms/config/DSC0/dmarch.ini

vim /home/dmdba/dmdbms/config/DSC1/dmarch.ini

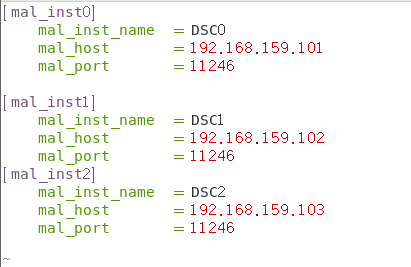

ABC修改dmmal.ini

vim /home/dmdba/dmdbms/config/DSC0/dmmal.ini
vim /home/dmdba/dmdbms/config/DSC1/dmmal.ini
vim /home/dmdba/dmdbms/config/DSC2/dmmal.ini

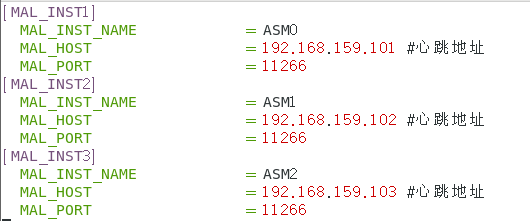

ABC修改dmasvrmal.ini

vim /home/dmdba/dmdbms/config/DSC0/dmasvrmal.ini
vim /home/dmdba/dmdbms/config/DSC1/dmasvrmal.ini
vim /home/dmdba/dmdbms/config/DSC2/dmasvrmal.ini

导出DCR配置信息

/home/dmdba/dmdbms/bin/dmasmcmd
export dcrdisk '/dev/dm/asm-dmdcr' to '/home/dmdba/dmdbms/dmdcr_cfg_bak.ini'

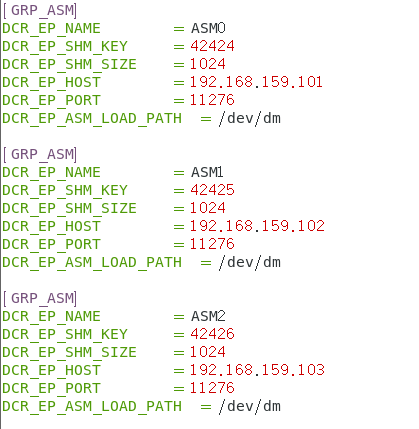

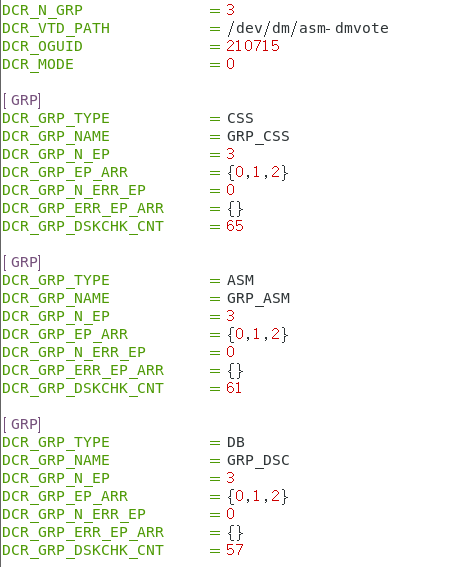

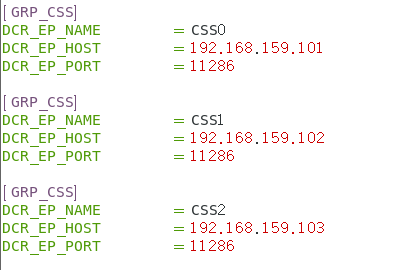

修改dmdcr_cfg_bak.ini，GROUP都修改成3节点，CSS，ASM，DSC都加入第三节点的信息

vim /home/dmdba/dmdbms/dmdcr_cfg_bak.ini

信息写回磁盘

/home/dmdba/dmdbms/bin/dmasmcmd
extend dcrdisk '/dev/dm/asm-dmdcr' from '/home/dmdba/dmdbms/dmdcr_cfg_bak.ini'

进入控制台扩展节点

/home/dmdba/dmdbms/bin/dmcssm INI_PATH=/home/dmdba/dmdbms/bin/dmcssm.ini
extend node

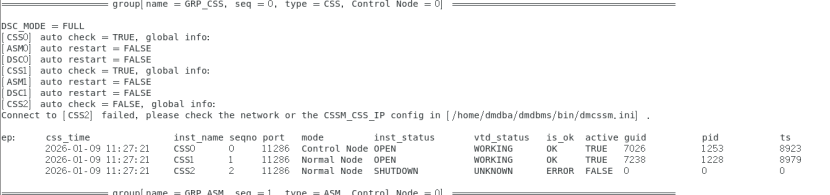

此时会显示失败，因为C尚未注册服务

C中注册服务

/home/dmdba/dmdbms/script/root/dm_service_installer.sh -t dmcss -dcr_ini /home/dmdba/dmdbms/config/dmdcr.ini -p CSS
/home/dmdba/dmdbms/script/root/dm_service_installer.sh -t dmasmsvr -dcr_ini /home/dmdba/dmdbms/config/dmdcr.ini -y DmCSSServiceCSS.service -p ASM
/home/dmdba/dmdbms/script/root/dm_service_installer.sh -t dmserver -dm_ini /home/dmdba/dmdbms/config/DSC2/dm.ini -dcr_ini /home/dmdba/dmdbms/config/dmdcr.ini -y DmASMSvrServiceASM.service -p DMS

C中启动服务

/home/dmdba/dmdbms/bin/DmCSSServiceCSS start
/home/dmdba/dmdbms/bin/DmASMSvrServiceASM start
/home/dmdba/dmdbms/bin/DmServiceDMS start

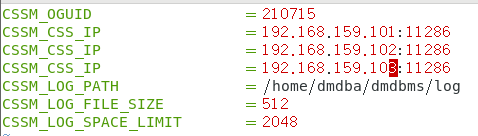

修改dmcssm监视器配置ABC中一致

vi /home/dmdba/dmdbms/bin/dmcssm.ini

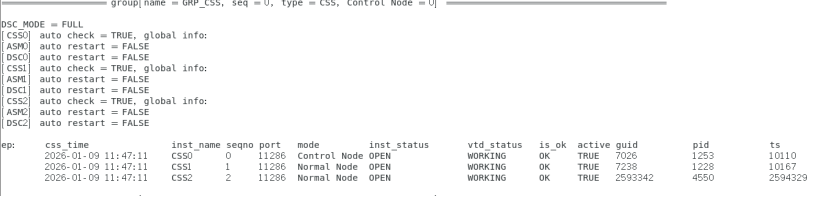

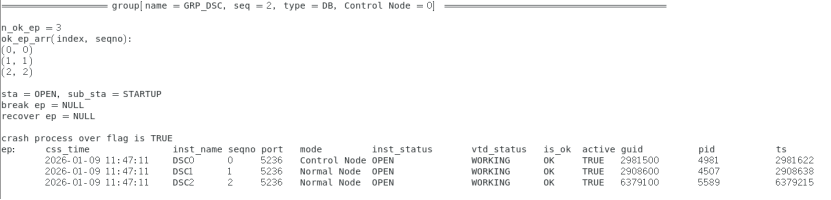

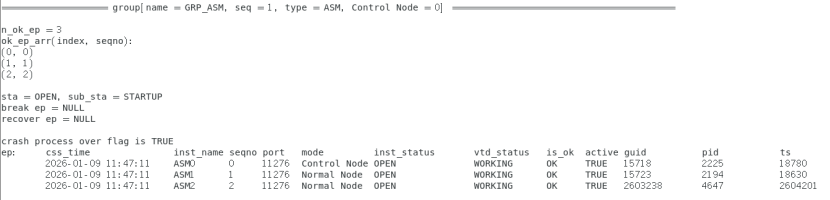

再次进入监视器

/home/dmdba/dmdbms/bin/dmcssm INI_PATH=/home/dmdba/dmdbms/bin/dmcssm.ini
