在嵌入式Linux图形显示系统中，字符显示是人机交互的重要组成部分。传统的点阵字库由于字体大小固定，在缩放或旋转时容易产生模糊、锯齿等问题，难以满足高分辨率LCD和灵活显示需求。为了解决上述问题，系统通常采用矢量字体（Vector Font）结合字体引擎库进行字符渲染，其中FreeType是最常用、最成熟的开源解决方案之一。

1 矢量字体的基本原理

        与点阵字体直接存储像素不同，矢量字体并不保存具体的像素信息，而是通过数学方式描述字符轮廓。一个字符的生成过程通常包括以下三个步骤：

1.1 确定关键点（Key Points）

        关键点是字符轮廓中具有代表性的拐点或控制点，用于描述字符的整体结构。例如，对于字母 “A”，其笔画的端点、转折点均属于关键点。

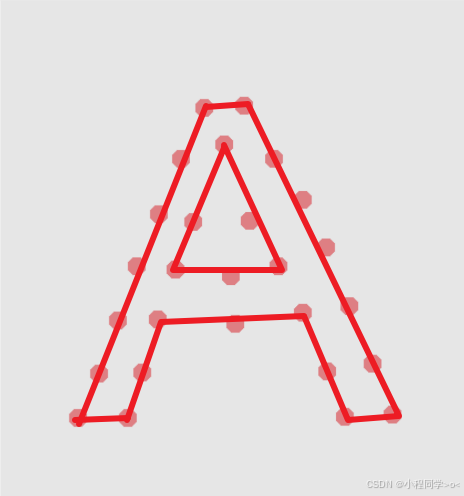

1.2 使用数学曲线连接关键点

        通过贝塞尔曲线（Bezier Curve）等数学曲线，将关键点平滑连接，形成若干条封闭或半封闭的轮廓曲线。

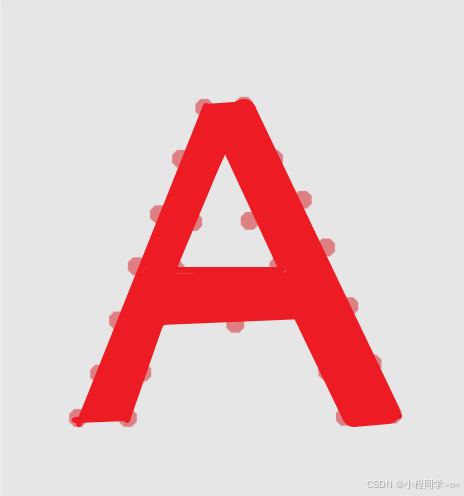

1.3 填充封闭区域内部空间，形成字符形状

        对闭合曲线包围的区域进行颜色填充，即可得到完整的字符图形。

        由于字符仅由关键点和曲线参数描述，当字体进行放大、缩小或旋转时，只需对关键点坐标进行线性或仿射变换，字符形状仍能保持平滑、不失真。这也是矢量字体能够实现无级缩放与高质量显示的根本原因。

关键特点总结：

• 字体不依赖固定分辨率
• 支持任意缩放、旋转、变形
• 显示质量由数学曲线精度决定

2 FreeType字体引擎与字体文件结构

        FreeType是一个跨平台的开源字体引擎库，支持TrueType（TTF）、TrueType Collection（TTC）等多种字体格式。其核心作用是：解析字体文件→提取字符轮廓→渲染为位图供显示设备使用。

2.1 字体文件与glyph的概念

        在矢量字体文件中，每一个字符对应一个glyph（字形）。glyph内部保存了该字符的关键点、曲线信息以及轮廓结构。

        以 Windows 系统字体为例：

• 字体文件通常位于C:\Windows\Fonts
• .ttf、.ttc 文件均为矢量字体
• 本实验使用的新宋体simsun.ttc属于TTC字体集合文件

2.2 charmap（字符映射表）

        字体文件并不直接通过字符“外观”查找glyph，而是通过编码值映射实现：

• 字体内部包含一个或多个Charmaps
• 每个charmap对应一种字符编码（如UNICODE、GB2312、BIG5等）
• 只要字体支持某种编码，就可以用该编码值查找到对应glyph

        一般情况下：

• 现代字体几乎都支持UNICODE
• FreeType默认推荐使用UNICODE编码

2.3 字符到位图的整体流程

一个字符从“编码”到“显示”的完整流程可以概括为：

• 确定字符的编码值（ASCII/UNICODE/GB2312）
• 设置字体大小（像素或点阵尺寸）
• 通过charmap查找字符对应的glyph
• 根据字体大小调整glyph关键点
• 将glyph渲染为灰度位图
• 将位图绘制到LCD帧缓冲中

2.4 freetype的官方文档与如何使用freetype库

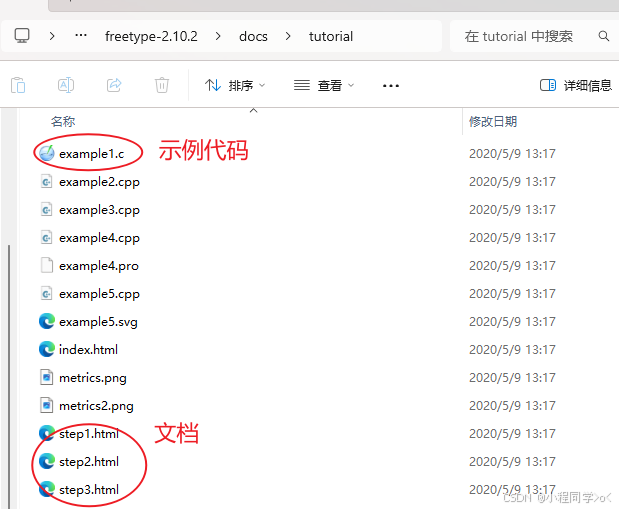

        从https://www.freetype.org/可以下载到 “ freetype-doc 2.10.2.tar.xz”，下图中的文件就是官方文档：

        参考上图中的step1、step2、step3里的内容，可以学习如何使用freetype库，总结出以下步骤：

1. 初始化：FT_InitFreetype
2. 加载（打开）字体Face：FT_New_Face
3. 设置字体大小：FT_Set_Char_Sizes或FT_Set_Pixel_Sizes
4. 选择charmap：FT_Select_Charmap
5. 根据编码值charcode找到glyph_index：glyph_index=FT_Get_Char_Index(face,charcode)
6. 根据glyph_index取出glyph：FT_Load_Glyph(face,glyph_index)
7. 转为位图：FT_Render_Glyph
8. 移动或旋转：FT_Set_Transform
9. 最后显示出来

        上面的5，6，7可以直接使用一个函数替代：FT_Load_Char(face, charcode, FT_LOAD_RENDER)，它就可以得到位图。

int main(int argc, char **argv)
{
	wchar_t *chinese_str = L"程";

	FT_Library	  library;
	FT_Face 	  face;
	int error;
    FT_Vector     pen;
	FT_GlyphSlot  slot;
	int font_size = 24;

	if (argc < 2)
	{
		printf("Usage : %s <font_file> [font_size]\n", argv[0]);
		return -1;
	}

	if (argc == 3)
		font_size = strtoul(argv[2], NULL, 0);

	fd_fb = open("/dev/fb0", O_RDWR);
	if (fd_fb < 0)
	{
		printf("can't open /dev/fb0\n");
		return -1;
	}

	if (ioctl(fd_fb, FBIOGET_VSCREENINFO, &var))
	{
		printf("can't get var\n");
		return -1;
	}

	line_width  = var.xres * var.bits_per_pixel / 8;
	pixel_width = var.bits_per_pixel / 8;
	screen_size = var.xres * var.yres * var.bits_per_pixel / 8;
	fbmem = (unsigned char *)mmap(NULL , screen_size, PROT_READ | PROT_WRITE, MAP_SHARED, fd_fb, 0);
	if (fbmem == (unsigned char *)-1)
	{
		printf("can't mmap\n");
		return -1;
	}

	/* 清屏: 全部设为黑色 */
	memset(fbmem, 0, screen_size);

	/* 显示矢量字体 */
	error = FT_Init_FreeType( &library );			   /* 1.初始化库 */
	/* error handling omitted */

	error = FT_New_Face( library, argv[1], 0, &face ); /* 2.加载或打开字体 */
	/* error handling omitted */
	slot = face->glyph;

	FT_Set_Pixel_Sizes(face, font_size, 0);            /* 3.设置字体大小 */

	/* 确定座标:
	 */
	//pen.x = 0;
	//pen.y = 0;

    /* set transformation */
    //FT_Set_Transform( face, 0, &pen);

    /* load glyph image into the slot (erase previous one) */
    error = FT_Load_Char( face, chinese_str[0], FT_LOAD_RENDER );  /* 得到位图 */
	if (error)
	{
		printf("FT_Load_Char error\n");
		return -1;
	}

    draw_bitmap( &slot->bitmap,
                 var.xres/2,
                 var.yres/2);

	return 0;
}

3 使用FreeType显示单个汉字

3.1 使用wchar_t获取UNICODE编码

        在Linux C程序中，普通char*字符串保存的通常是UTF-8或GB2312编码，不能直接作为UNICODE编码传给FreeType。
        为此，需要使用宽字符类型 wchar_t：

wchar_t *chinese_str = L"中gif";

在ARM-Linux环境中：

• sizeof(wchar_t) = 4
• 每个wchar_t直接保存UNICODE码值（如 “中”→0x4E2D）

这一步是显示中文矢量字体的前提条件。

3.2 FreeType 获取字符位图的核心步骤

        FreeType的使用流程高度模块化，主要包括以下步骤：

        ①初始化与字体加载

• FT_Init_FreeType：初始化 FreeType 库
• FT_New_Face：加载字体文件，生成 face 对象

        ②设置字体大小

• FT_Set_Pixel_Sizes或 FT_Set_Char_Sizes

        ③加载并渲染字符

• FT_Load_Char(face, charcode, FT_LOAD_RENDER)
  • 查找glyph
  • 加载glyph
  • 渲染为位图（bitmap）

        渲染完成后，字符位图存放在：

face->glyph->bitmap

3.3 位图数据与LCD显示

        FreeType生成的bitmap是灰度位图：

• 每个像素占1字节
• 取值范围：0–255
• 表示像素强度（透明度）

        在LCD帧缓冲中显示时：

• 可将灰度值映射到RGB颜色通道
• 示例中直接映射到蓝色通道，因此显示为蓝色字符

4 矢量字体的旋转显示原理

        由于矢量字体基于数学模型描述，FreeType天然支持字符的旋转、缩放和平移。

4.1 旋转的实现机制

        FreeType使用二维仿射变换矩阵对glyph进行变形：

• 定义旋转角度（弧度制）
• 构造旋转矩阵FT_Matrix
• 通过FT_Set_Transform设置变换关系
• 再加载并渲染glyph

        旋转操作发生在：

• glyph→bitmap之前
• 不影响字体质量

4.2 关键代码

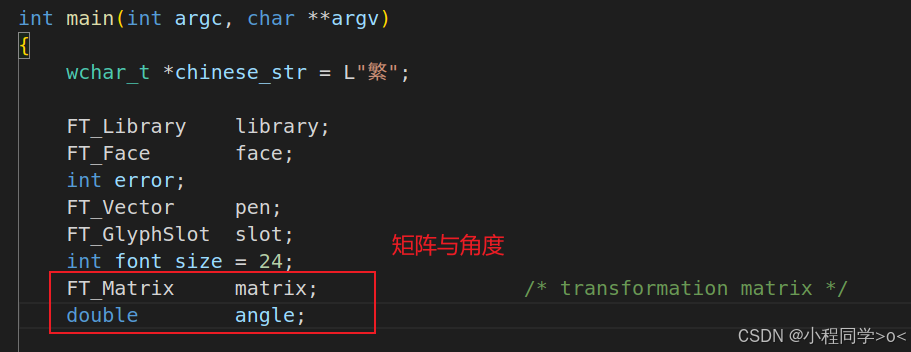

        ①定义了两个变量，分别为矩阵与角度，如下图所示：

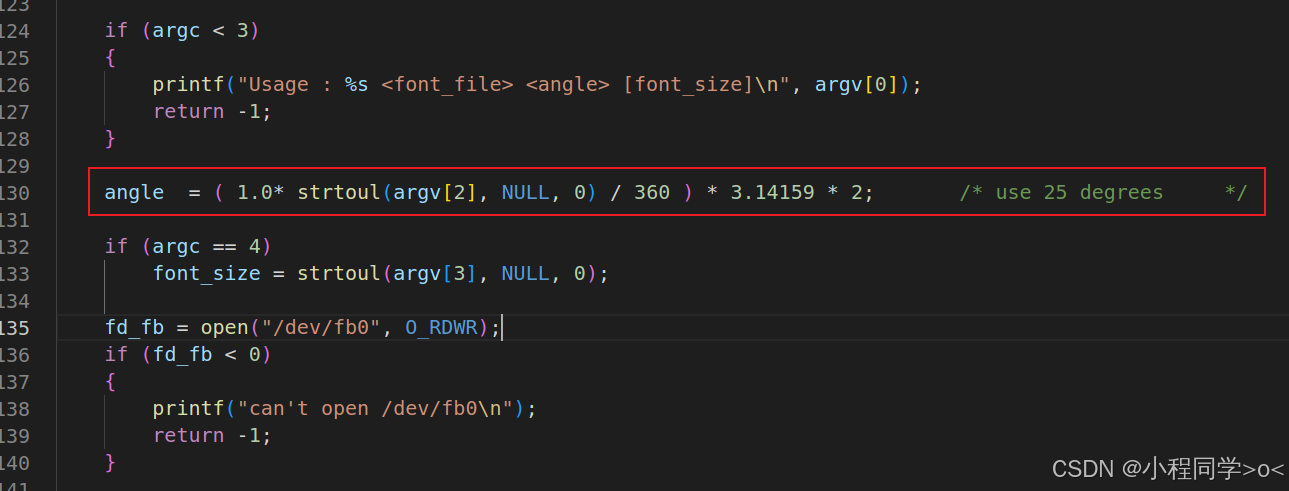

        ②设置了角度值：

angle  = ( 1.0* strtoul(argv[2], NULL, 0) / 360 ) * 3.14159 * 2;

        代码解析：将命令行传入的第二个参数（角度值，字符串格式）转为无符号整数，再把角度制数值换算为三角函数通用的弧度制数值，最终赋值给angle。

        关键运算逻辑：先用strtoul将argv[2]的字符串角度值转为无符号长整型（base=0自动识别10/8/16进制）；加1.0*强制浮点运算，避免整数除法精度丢失，再通过角度/360×2×π（π≈3.14159）完成角度到弧度的转换。

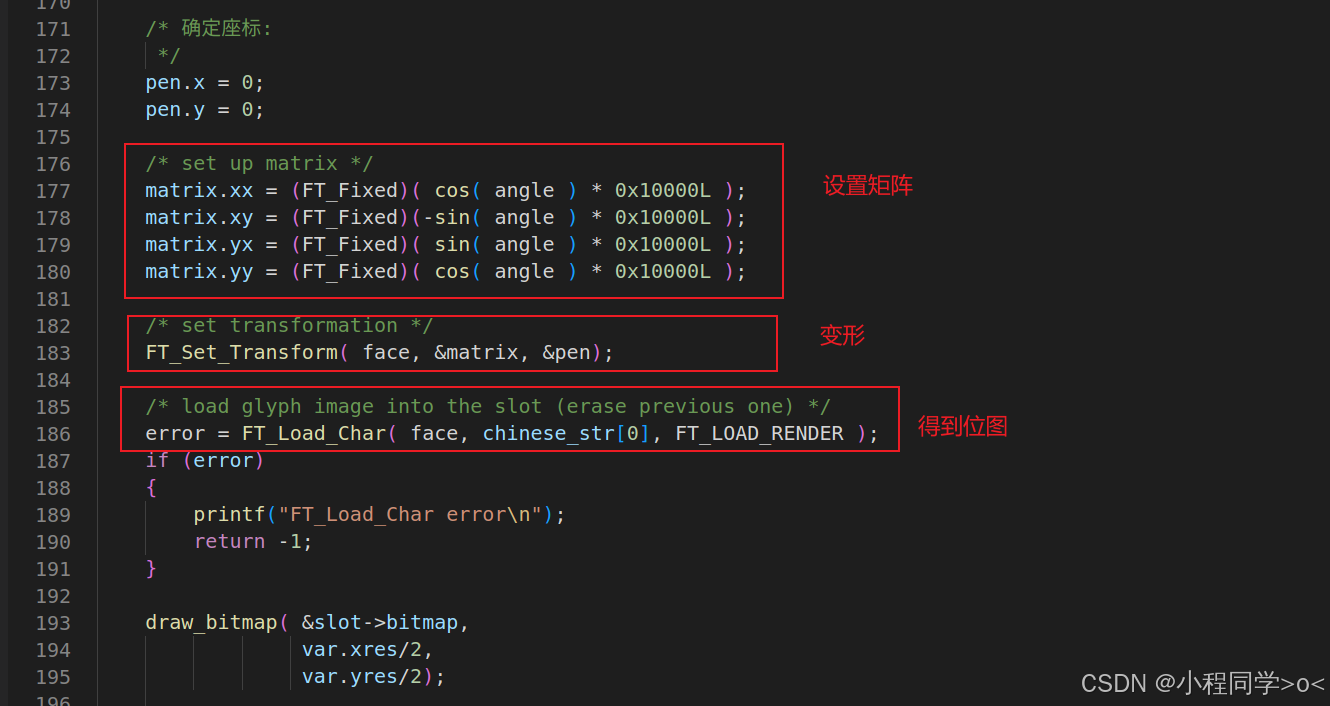

        ③设置矩阵、变形、加载位图：

4.3 编译与运行效果

        在程序中指定：

• 字体文件
• 旋转角度（如 90°）
• 字体大小

        即可在 LCD 上显示一个旋转后的汉字矢量字体，显示效果清晰、无锯齿。

5 本节总结

• 矢量字体通过关键点 + 曲线 + 填充描述字符形状
• FreeType是嵌入式Linux中最常用的矢量字体引擎
• 字符显示核心流程：编码→charmap→glyph→bitmap→LCD
• 中文显示推荐使用 UNICODE+wchar_t
• FreeType支持字符的缩放、旋转和平移，且不降低显示质量
