1、云原生 --- LVS（Linux virual server）
LVS 全称 Linux Virtual Server，是 Linux 内核层实现的高性能、高可用的负载均衡集群技术，由章文嵩博士开发，目前是 Linux 内核的标准模块之一。它的核心作用是将前端的请求流量分发到后端多台真实服务器（Real Server）上，从而提升服务的并发处理能力和可用性。

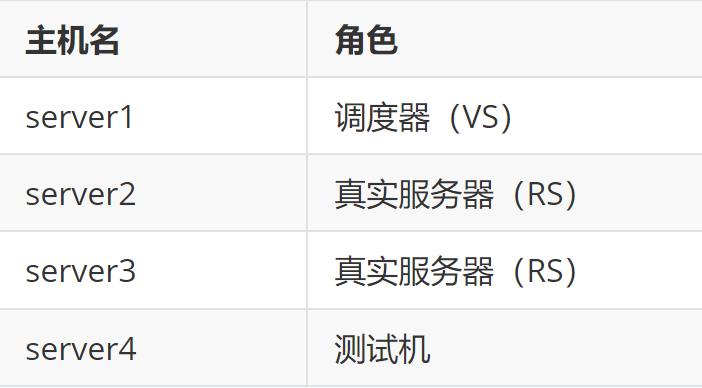

一.实验环境
二.集群和分布式简介
2.1.系统性能扩展方式
-
Scale UP：向上扩展,增强
-
Scale Out：向外扩展,增加设备，调度分配问题，Cluster
2.2.集群Cluster
Cluster: 集群是为了解决某个特定问题将堕胎计算机组合起来形成的单个系统
Cluster常见的三种类型：
-
LB：LoadBalancing（负载均衡）由多个主机组成，每个主机只承担一部分访问
-
HA：High Availiablity（高可用）SPOF（single Point Of failure）
MTBF:Mean Time Between Failure 平均无故障时间，正常时间
MTTR:Mean Time To Restoration（ repair）平均恢复前时间，故障时间
A=MTBF/（MTBF+MTTR） (0,1)：99%, 99.5%, 99.9%, 99.99%, 99.999%
SLA：Service level agreement（服务等级协议）是在一定开销下为保障服务的性能和可用性，服务提供商与用户间定义的一种双方认可的协定。通常这个开销是驱动提供服务质量的主要因素。在常规的领域中，总是设定所谓的三个9，四个9来进行表示，当没有达到这种水平的时候，就会有一些列的惩罚措施，而运维，最主要的目标就是达成这种服务水平。
停机时间又分为两种，一种是计划内停机时间，一种是计划外停机时间，而运维则主要关注计划外停机时间
-
HPC：High-performance computing（高性能计算，国家战略资源，不在课程范围内）
2.3.分布式
分布式存储:Ceph，GlusterFs，FastDFS，MogileFs
分布式计算:hadoop，Spark
分布式常见应用
-
分布式应用-服务按照功能拆分，使用微服务
-
分布式静态资源--静态资源放在不同的存储集群上
-
分布式数据和存储--使用key-value缓存系统
-
分布式计算--对特殊业务使用分布式计算，比如Hadoop集群
2.4.集群和分布式
-
集群：同一个业务系统，部署在多台服务器上，集群中，每一台服务器实现的功能没有差别，数据和代码都是一样的
-
分布式：一个业务被拆成多个子业务，或者本身就是不同的业务，部署在多台服务器上。分布式中，每一台服务器实现的功能是有差别的，数据和代码也是不一样的，分布式每台服务器功能加起来，才是完整的业务
-
分布式是以缩短单个任务的执行时间来提升效率的，而集群则是通过提高单位时间内执行的任务数来提升效率,
-
对于大型网站，访问用户很多，实现一个群集，在前面部署一个负载均衡服务器，后面几台服务器完成同一业务。如果有用户进行相应业务访问时，负载均衡器根据后端哪台服务器的负载情况，决定由给哪一台去完成响应，并且台服务器垮了，其它的服务器可以顶上来。分布式的每一个节点，都完成不同的业务，如果一个节点垮了，那这个业务可能就会失败

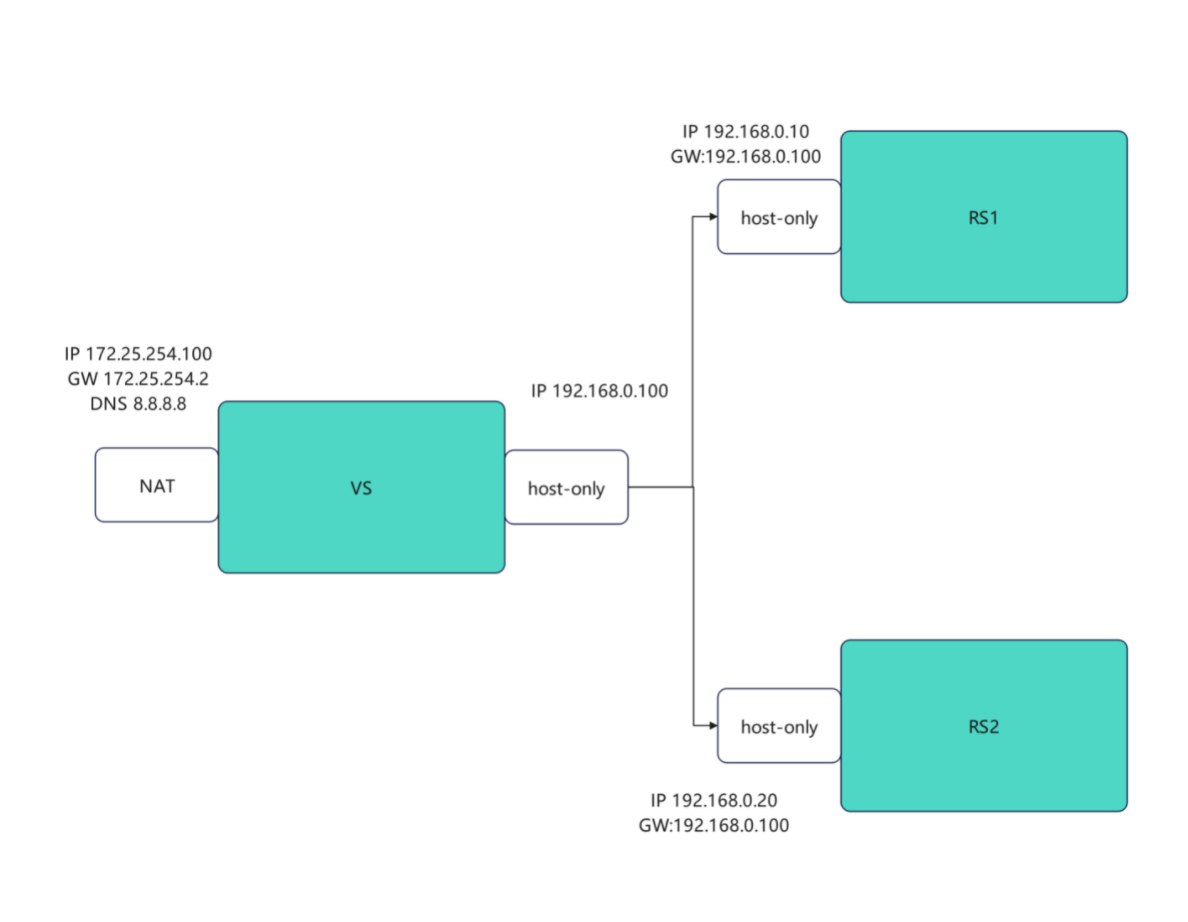

NAT模式环境设定

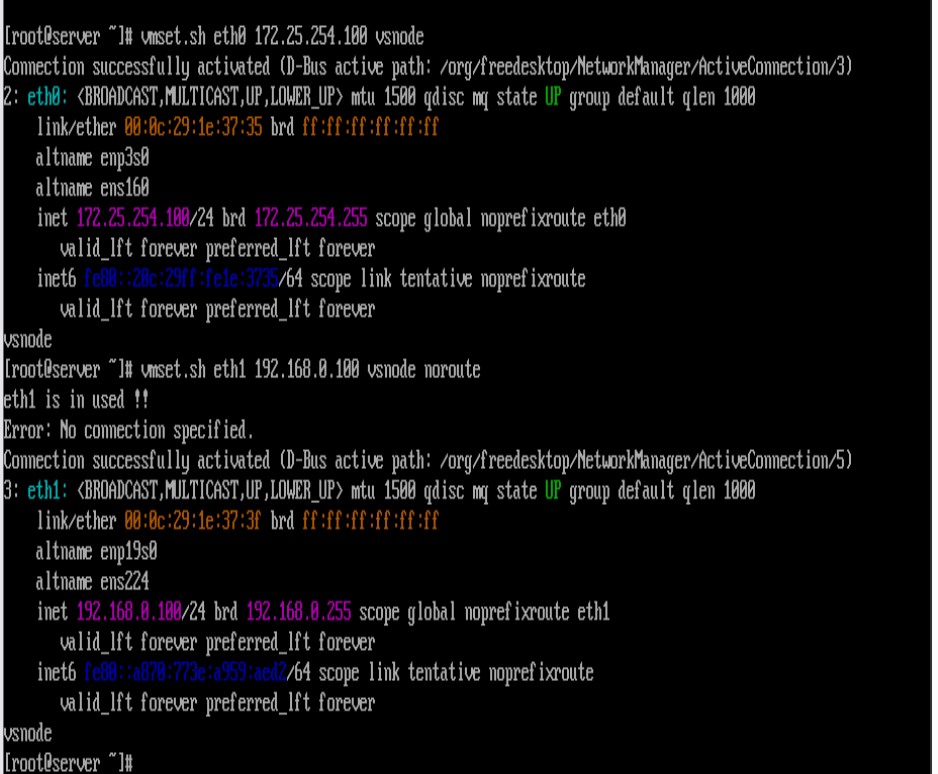

VS主机中
[root@vsnode ~]# vmset.sh eth0 172.25.254.100 vsnode
[root@vsnode ~]# vmset.sh eth1 192.168.0.100 vsnode noroute

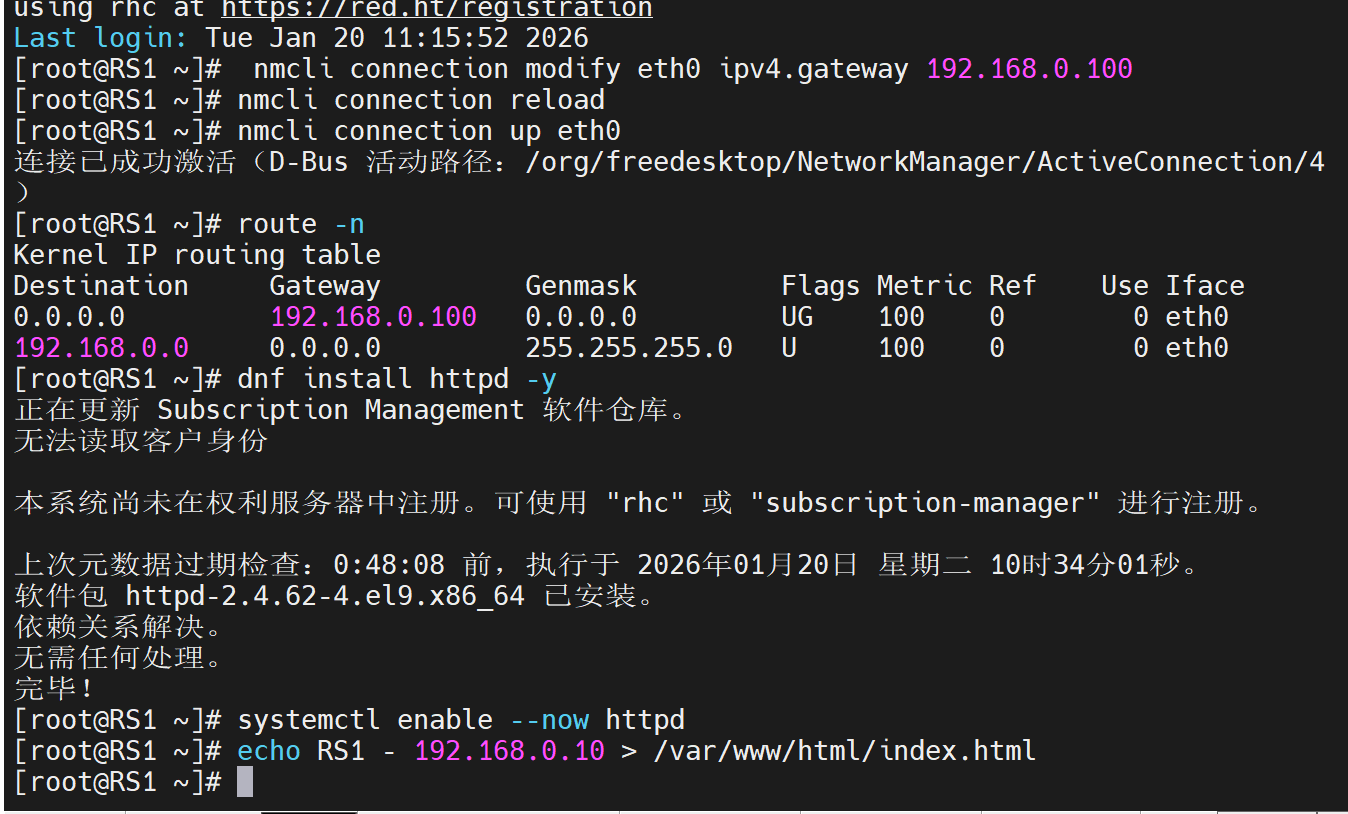

RS1
#设定网络

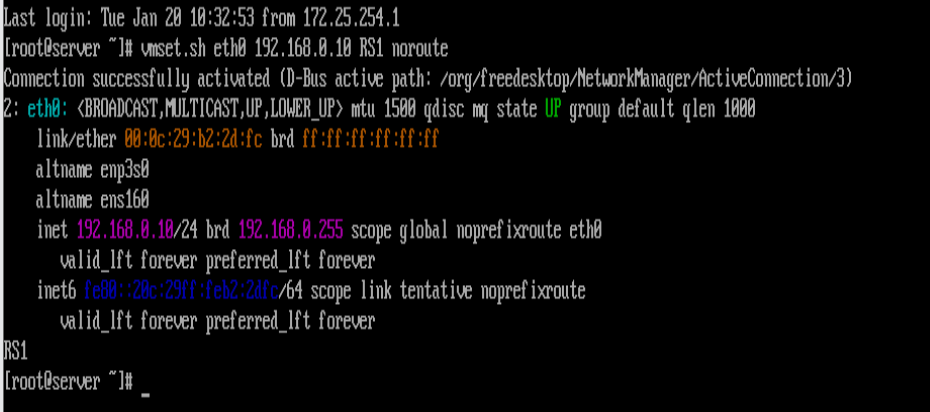

[root@RS1 ~]# vmset.sh eth0 192.168.0.10 RS1 noroute
[root@RS1 ~]# nmcli connection modify eth0 ipv4.gateway 192.168.0.100
[root@RS1 ~]# nmcli connection reload
[root@RS1 ~]# nmcli connection up eth0
[root@RS1 ~]# route -n
Kernel IP routing table
Destination Gateway Genmask Flags Metric Ref Use Iface
0.0.0.0 192.168.0.100 0.0.0.0 UG 100 0 0 eth0
192.168.0.0 0.0.0.0 255.255.255.0 U 100 0 0 eth0#设定访问业务真实数据
[root@RS1 ~]# dnf install httpd -y
[root@RS1 ~]# systemctl enable --now httpd
[root@RS1 ~]# echo RS1 - 192.168.0.10 > /var/www/html/index.html

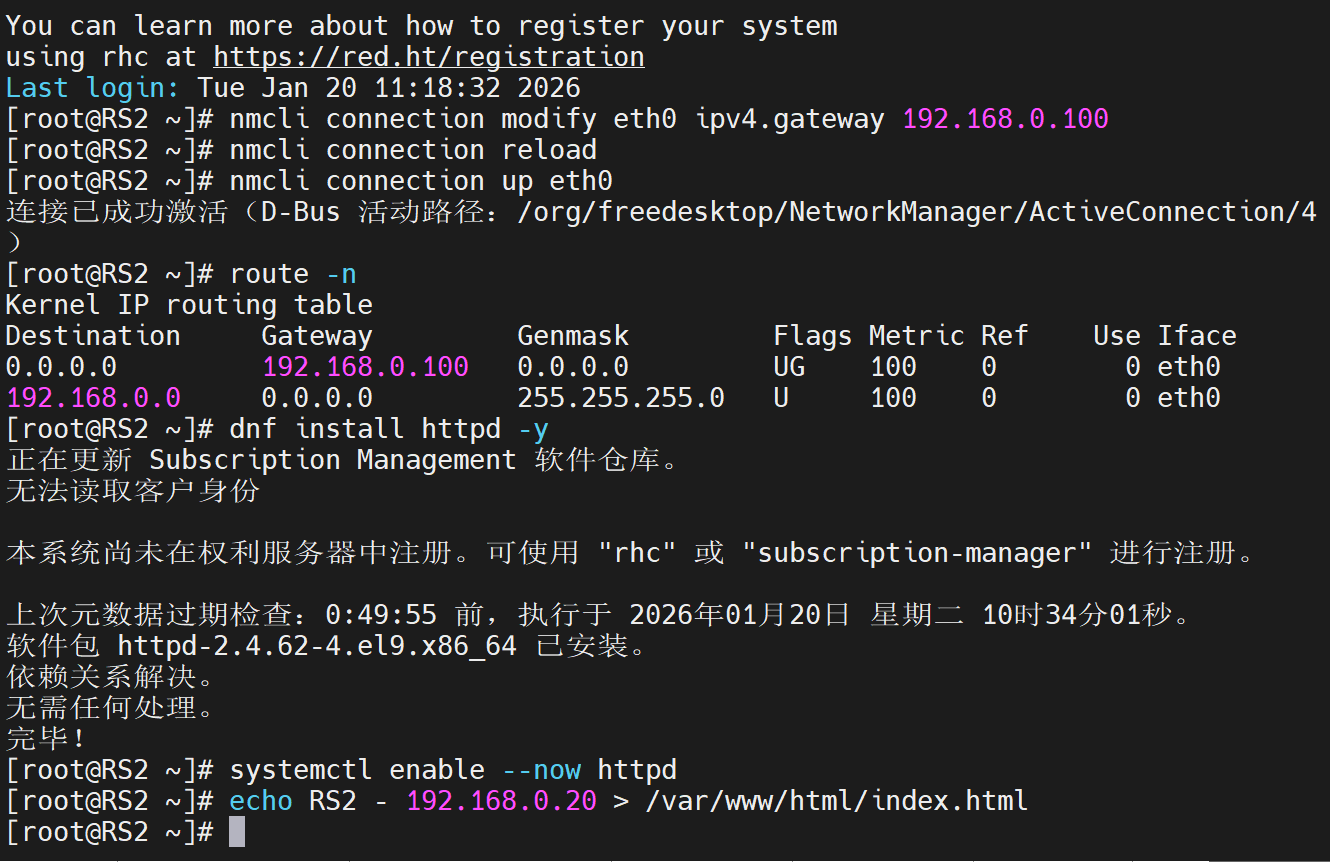

RS2
#设定网络

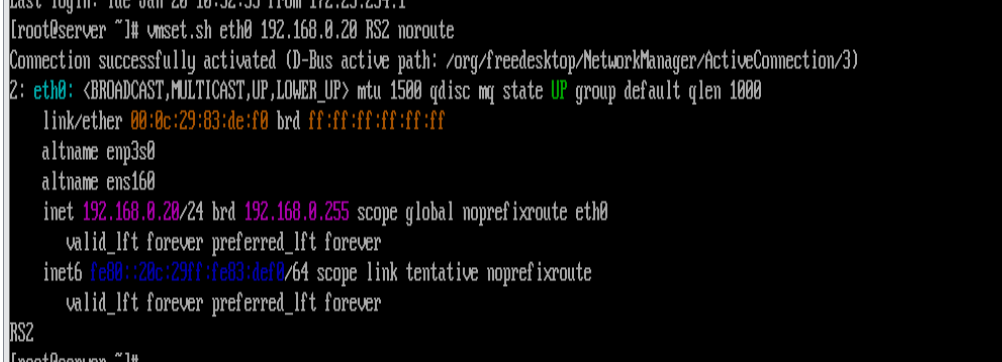

[root@RS2 ~]# vmset.sh eth0 192.168.0.20 RS2 noroute
[root@RS2 ~]# nmcli connection modify eth0 ipv4.gateway 192.168.0.100
[root@RS2 ~]# nmcli connection reload
[root@RS2 ~]# nmcli connection up eth0
[root@RS2 ~]# route -n
Kernel IP routing table
Destination Gateway Genmask Flags Metric Ref Use Iface
0.0.0.0 192.168.0.100 0.0.0.0 UG 100 0 0 eth0
192.168.0.0 0.0.0.0 255.255.255.0 U 100 0 0 eth0
#设定访问业务真实数据
[root@RS2 ~]# dnf install httpd -y
[root@RS2 ~]# systemctl enable --now httpd
[root@RS2~]# echo RS2 - 192.168.0.20 > /var/www/html/index.html

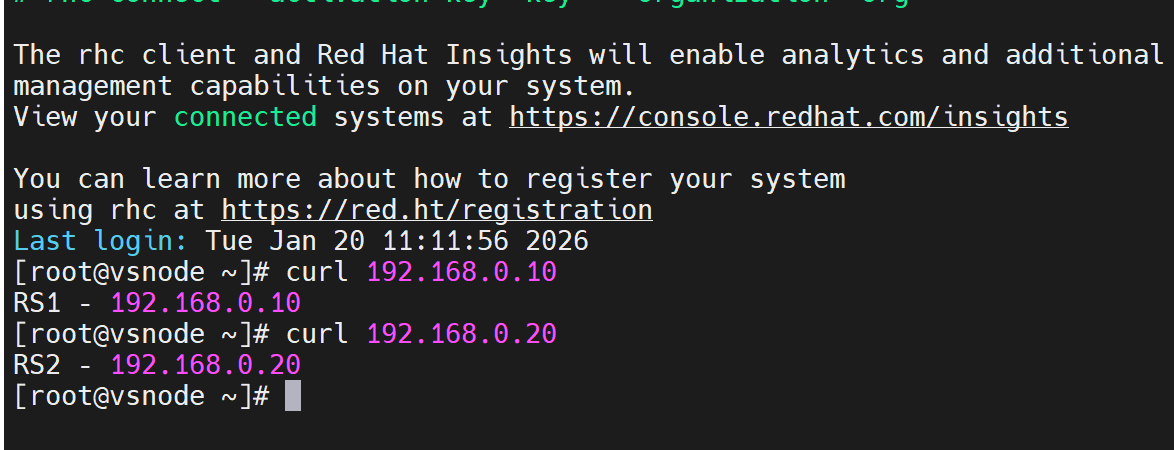

在vs主机中测试环境
[root@vsnode ~]# curl 192.168.0.10
RS1 - 192.168.0.10
[root@vsnode ~]# curl 192.168.0.20
RS2 - 192.168.0.20
ipvsadm命令
核心功能:
-
集群服务管理:增、删、改
-
集群服务的RS管理:增、删、改
-
查看
-A #添加
-E #修改
-t #tcp服务
-u #udp服务
-s #指定调度算法，默认为WLC
-p #设置持久连接超时，持久连接可以理解为在同一个时间段同一个来源的请求调度到同一Realserver
-f #firewall mask 火墙标记，是一个数字
#增加
[root@DR-server ~]# ipvsadm -A -t 172.25.254.100:80 -s rr
[root@DR-server ~]# ipvsadm -A -f 66 -p 3000#修改
[root@DR-server ~]# ipvsadm -E -t 172.25.254.100:80 -s wrr -p 3000#删除
[root@DR-server ~]# ipvsadm -D -t 172.25.254.100:80
[root@DR-server ~]# ipvsadm -D -f 66
NAT模式实现方法
1、vs
#1，开启内核路由功能
[root@vsnode ~]# echo net.ipv4.ip_forward=1 >> /etc/sysctl.conf
[root@vsnode ~]# sysctl -p
net.ipv4.ip_forward = 1#2.编写策略
[root@vsnode ~]# ipvsadm -C
[root@vsnode ~]# ipvsadm -A -t 172.25.254.100:80 -s wrr
[root@vsnode ~]# ipvsadm -a -t 172.25.254.100:80 -r 192.168.0.10:80 -m -w 1
[root@vsnode ~]# ipvsadm -a -t 172.25.254.100:80 -r 192.168.0.20:80 -m -w 1
[root@vsnode ~]# ipvsadm -Ln
IP Virtual Server version 1.2.1 (size=4096)
Prot LocalAddress:Port Scheduler Flags
-> RemoteAddress:Port Forward Weight ActiveConn InActConn
TCP 172.25.254.100:80 wrr
-> 192.168.0.10:80 Masq 1 0 0
-> 192.168.0.20:80 Masq 1 0 0
#测试
[root@vsnode ~]# for i in {1..10};do curl 172.25.254.100;done
RS2 - 192.168.0.20
RS1 - 192.168.0.10
RS2 - 192.168.0.20
RS1 - 192.168.0.10
RS2 - 192.168.0.20
RS1 - 192.168.0.10
RS2 - 192.168.0.20
RS1 - 192.168.0.10
RS2 - 192.168.0.20
RS1 - 192.168.0.10
#更改权重
[root@vsnode ~]# ipvsadm -e -t 172.25.254.100:80 -r 192.168.0.10:80 -m -w 2
[root@vsnode ~]# ipvsadm -Ln
IP Virtual Server version 1.2.1 (size=4096)
Prot LocalAddress:Port Scheduler Flags
-> RemoteAddress:Port Forward Weight ActiveConn InActConn
TCP 172.25.254.100:80 wrr
-> 192.168.0.10:80 Masq 2 0 5
-> 192.168.0.20:80 Masq 1 0 5
#测试
[root@vsnode ~]# for i in {1..10};do curl 172.25.254.100;done
RS2 - 192.168.0.20
RS1 - 192.168.0.10
RS1 - 192.168.0.10
RS2 - 192.168.0.20
RS1 - 192.168.0.10
RS1 - 192.168.0.10
RS2 - 192.168.0.20
RS1 - 192.168.0.10
RS1 - 192.168.0.10
RS2 - 192.168.0.20
规则持久化
实验过程可以用过打开另外一个shell的并执行监控命令的方式进行观察
[root@vsnode ~]# watch -n 1 ipvsadm -Ln
#利用自定义文件进行持久化
[root@vsnode ~]# ipvsadm-save -n
-A -t 172.25.254.100:80 -s wrr
-a -t 172.25.254.100:80 -r 192.168.0.10:80 -m -w 2
-a -t 172.25.254.100:80 -r 192.168.0.20:80 -m -w 1
[root@vsnode ~]# ipvsadm-save -n > /mnt/ipvs.rule
[root@vsnode ~]# ipvsadm -C
[root@vsnode ~]# ipvsadm-restore < /mnt/ipvs.rule
#利用守护进程进行规则持久化
[root@vsnode ~]# ipvsadm-save -n > /etc/sysconfig/ipvsadm
[root@vsnode ~]# ipvsadm -C
[root@vsnode ~]# systemctl enable --now ipvsadm.service
Created symlink /etc/systemd/system/multi-user.target.wants/ipvsadm.service → /usr/lib/systemd/system/ipvsadm.service.
DR模式实验过程

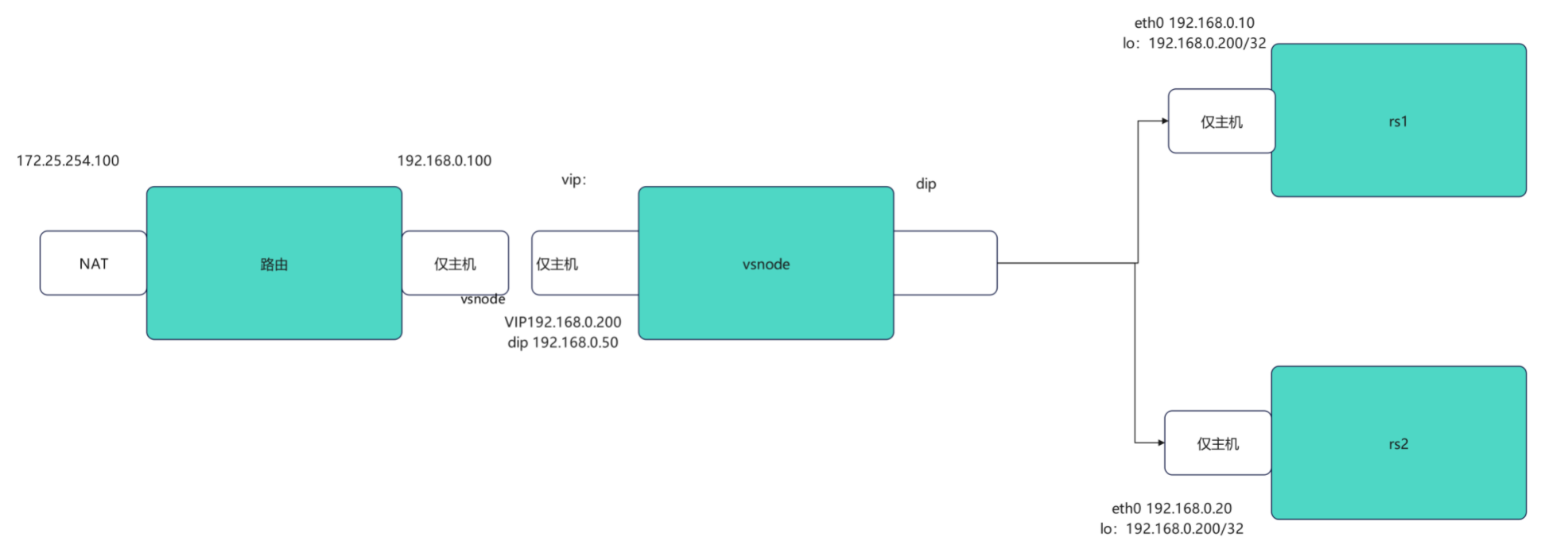

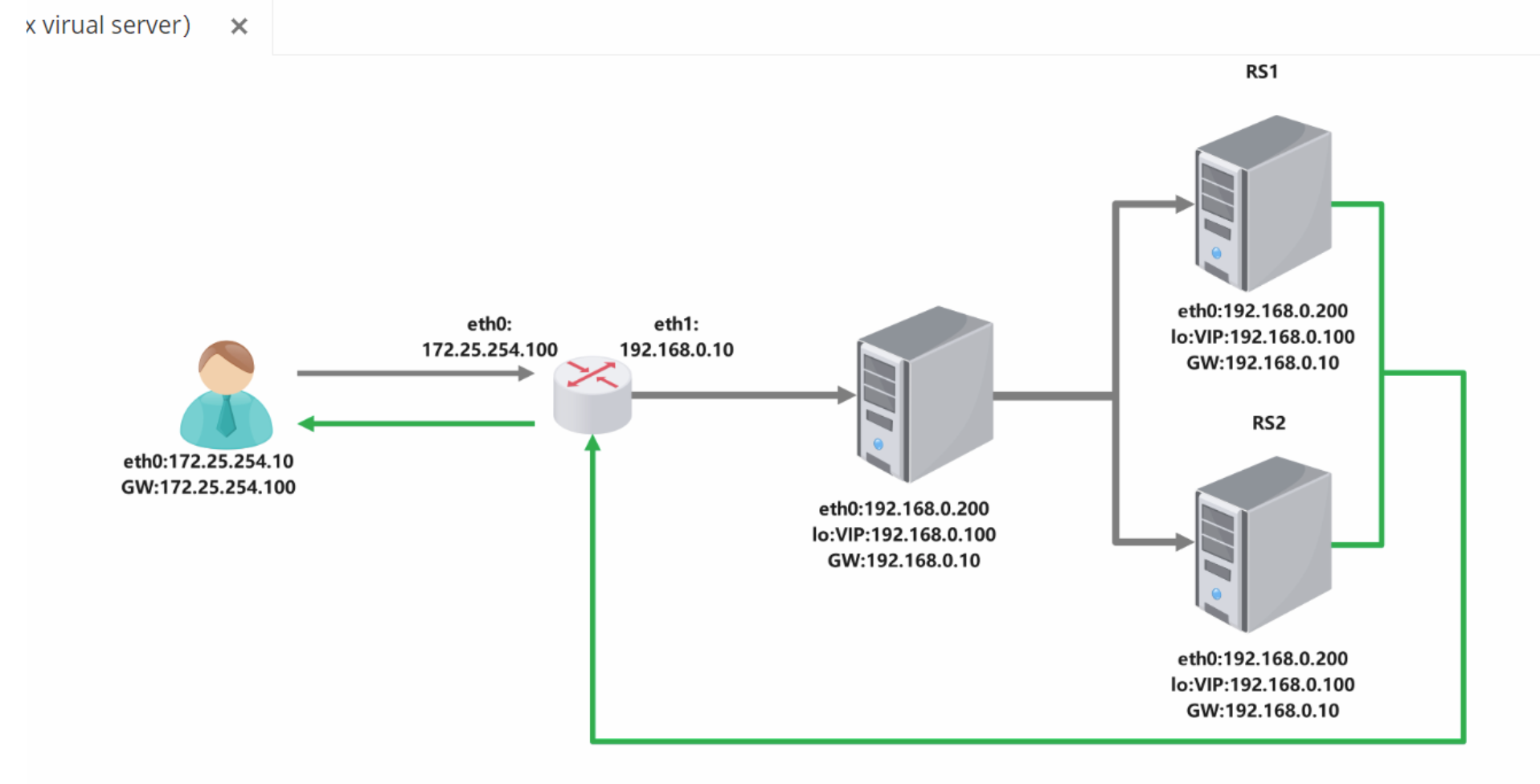

一. 环境流程图
二 环境设定方式
router
#在路由器中
[root@router ~]# systemctl disable --now ipvsadm.service
Removed "/etc/systemd/system/multi-user.target.wants/ipvsadm.service".
[root@router ~]# ipvsadm -C#在路由器中
[root@router ~]# vmset.sh eth0 172.25.254.100 vsnode
[root@router ~]# vmset.sh eth1 192.168.0.100 vsnode noroute#设定内核路由功能
[root@router ~]# echo net.ipv4.ip_forward=1 >> /etc/sysctl.conf
[root@router ~]# sysctl -p
net.ipv4.ip_forward = 1#数据转发策略
[root@router ~]# iptables -t nat -A POSTROUTING -o eth1 -j SNAT --to-source 192.168.0.100
[root@vsnode ~]# iptables -t nat -A POSTROUTING -o eth0 -j SNAT --to-source 172.25.254.100
vsnode
#vsnode 调度器

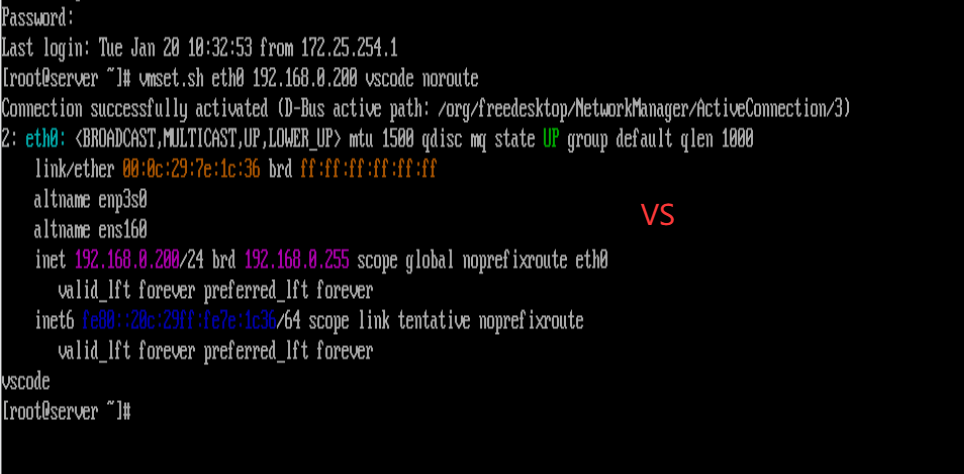

[root@vsnode ~]# vmset.sh eth0 192.168.0.200 vsnode noroute
[root@vsnode ~]# vim /etc/NetworkManager/system-connections/eth0.nmconnection
[connection]
id=eth0
type=ethernet
interface-name=eth0
[ipv4]
method=manual
address1=192.168.0.200/24,192.168.0.100
address2=192.168.0.50/24#检测
root@vsnode system-connections]# route -n
Kernel IP routing table
Destination Gateway Genmask Flags Metric Ref Use Iface
0.0.0.0 192.168.0.100 0.0.0.0 UG 100 0 0 eth0
192.168.0.0 0.0.0.0 255.255.255.0 U 100 0 0 eth0
192.168.0.0 0.0.0.0 255.255.255.0 U 100 0 0 eth0
[root@vsnode system-connections]# ip a
1: lo: <LOOPBACK,UP,LOWER_UP> mtu 65536 qdisc noqueue state UNKNOWN group default qlen 1000
link/loopback 00:00:00:00:00:00 brd 00:00:00:00:00:00
inet 127.0.0.1/8 scope host lo
valid_lft forever preferred_lft forever
inet6 ::1/128 scope host
valid_lft forever preferred_lft forever
2: eth0: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 1500 qdisc mq state UP group default qlen 1000
link/ether 00:0c:29:41:e5:8b brd ff:ff:ff:ff:ff:ff
altname enp3s0
altname ens160
inet 192.168.0.200/24 brd 192.168.0.255 scope global noprefixroute eth0
valid_lft forever preferred_lft forever
inet 192.168.0.50/24 brd 192.168.0.255 scope global secondary noprefixroute eth0
valid_lft forever preferred_lft forever
inet6 fe80::e40:8975:6b9:fea8/64 scope link noprefixroute
valid_lft forever preferred_lft forever
client
#客户端
[root@client ~]# vmset.sh eth0 172.25.254.99 client norouter
连接已成功激活（D-Bus 活动路径：/org/freedesktop/NetworkManager/ActiveConnection/4）
2: eth0: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 1500 qdisc mq state UP group default qlen 1000
link/ether 00:0c:29:e5:75:af brd ff:ff:ff:ff:ff:ff
altname enp3s0
altname ens160
inet 172.25.254.99/24 brd 172.25.254.255 scope global noprefixroute eth0
valid_lft forever preferred_lft forever
inet6 fe80::20c:29ff:fee5:75af/64 scope link tentative noprefixroute
valid_lft forever preferred_lft forever
client[root@client ~]# vim /etc/NetworkManager/system-connections/eth0.nmconnection
[connection]
id=eth0
type=ethernet
interface-name=eth0
[ipv4]
method=manual
address1=172.25.254.99/24,172.25.254.100
dns=8.8.8.8;[root@client ~]# nmcli connection reload
[root@client ~]# nmcli connection up eth0
连接已成功激活（D-Bus 活动路径：/org/freedesktop/NetworkManager/ActiveConnection/5）
[root@client ~]# route -n
Kernel IP routing table
Destination Gateway Genmask Flags Metric Ref Use Iface
0.0.0.0 172.25.254.100 0.0.0.0 UG 100 0 0 eth0
172.25.254.0 0.0.0.0 255.255.255.0 U 100 0 0 eth0
#检测
[root@client ~]# ping 192.168.0.200
PING 192.168.0.200 (192.168.0.200) 56(84) 比特的数据。
64 比特，来自 192.168.0.200: icmp_seq=1 ttl=128 时间=1.08 毫秒
RS1
#RS1
[root@RS1 ~]# vmset.sh eth0 192.168.0.10 RS1 noroute
[root@RS1 ~]# nmcli connection modify eth0 ipv4.gateway 192.168.0.100
[root@RS1 ~]# nmcli connection reload
[root@RS1 ~]# nmcli connection up eth0
[root@RS1 ~]# route -n
Kernel IP routing table
Destination Gateway Genmask Flags Metric Ref Use Iface
0.0.0.0 192.168.0.100 0.0.0.0 UG 100 0 0 eth0
192.168.0.0 0.0.0.0 255.255.255.0 U 100 0 0 eth0#在lo上设定vip
[root@RS1 ~]# cd /etc/NetworkManager/system-connections/
[root@RS1 system-connections]# cp -p eth0.nmconnection lo.nmconnection
[root@RS1 system-connections]# vim lo.nmconnection
[connection]
id=lo
type=loopback
interface-name=lo[ethernet]
[ipv4]
address1=127.0.0.1/8
address2=192.168.0.200/32
method=manual[root@RS1 system-connections]# nmcli connection reload
[root@RS1 system-connections]# nmcli connection up lo
连接已成功激活（D-Bus 活动路径：/org/freedesktop/NetworkManager/ActiveConnection/6）
[root@RS1 system-connections]# ip a
1: lo: <LOOPBACK,UP,LOWER_UP> mtu 65536 qdisc noqueue state UNKNOWN group default qlen 1000
link/loopback 00:00:00:00:00:00 brd 00:00:00:00:00:00
inet 127.0.0.1/8 scope host lo
valid_lft forever preferred_lft forever
inet 192.168.0.200/32 scope global lo
valid_lft forever preferred_lft forever
inet6 ::1/128 scope host
valid_lft forever preferred_lft forever
#arp禁止响应
[root@rs1 ~]# echo 1 > /proc/sys/net/ipv4/conf/all/arp_ignore
[root@rs1 ~]# echo 1 > /proc/sys/net/ipv4/conf/lo/arp_ignore
[root@rs1 ~]# echo 2 > /proc/sys/net/ipv4/conf/lo/arp_announce
[root@rs1 ~]# echo 2 > /proc/sys/net/ipv4/conf/all/arp_announce
RS2
#RS2
[root@RS2 ~]# vmset.sh eth0 192.168.0.20 RS2 noroute
[root@RS2 ~]# nmcli connection modify eth0 ipv4.gateway 192.168.0.100
[root@RS2 ~]# nmcli connection reload
[root@RS2 ~]# nmcli connection up eth0
[root@RS2 ~]# route -n
Kernel IP routing table
Destination Gateway Genmask Flags Metric Ref Use Iface
0.0.0.0 192.168.0.100 0.0.0.0 UG 100 0 0 eth0
192.168.0.0 0.0.0.0 255.255.255.0 U 100 0 0 eth0#在lo上设定vip
[root@RS2 ~]# cd /etc/NetworkManager/system-connections/
[root@RS2 system-connections]# cp -p eth0.nmconnection lo.nmconnection
[root@RS2 system-connections]# vim lo.nmconnection
[connection]
id=lo
type=loopback
interface-name=lo[ethernet]
[ipv4]
address1=127.0.0.1/8
address2=192.168.0.200/32
method=manual[root@RS2 system-connections]# nmcli connection reload
[root@RS2 system-connections]# nmcli connection up lo
连接已成功激活（D-Bus 活动路径：/org/freedesktop/NetworkManager/ActiveConnection/6）
[root@RS2 system-connections]# ip a
1: lo: <LOOPBACK,UP,LOWER_UP> mtu 65536 qdisc noqueue state UNKNOWN group default qlen 1000
link/loopback 00:00:00:00:00:00 brd 00:00:00:00:00:00
inet 127.0.0.1/8 scope host lo
valid_lft forever preferred_lft forever
inet 192.168.0.200/32 scope global lo
valid_lft forever preferred_lft forever
inet6 ::1/128 scope host
valid_lft forever preferred_lft forever
#arp禁止响应
[root@rs2 ~]# echo 1 > /proc/sys/net/ipv4/conf/all/arp_ignore
[root@rs2 ~]# echo 1 > /proc/sys/net/ipv4/conf/lo/arp_ignore
[root@rs2 ~]# echo 2 > /proc/sys/net/ipv4/conf/lo/arp_announce
[root@rs2 ~]# echo 2 > /proc/sys/net/ipv4/conf/all/arp_announce
利用火墙标记解决轮询错误
1.在rs主机中同时开始http和https两种协议
#在RS1和RS2中开启https
[root@RS1+RS2 ~]# dnf install mod_ssl -y
[root@RS1+RS2 ~]# systemctl restart httpd
[root@RS1+RS2 ~]# systemctl restart httpd
2.在vsnode中添加https的轮询策略
root@vsnode boot]# ip^Cadm -A -t 192.168.0.200:80 -s rr
[root@vsnode boot]# ipvsadm -a -t 192.168.0.200:80 -r 192.168.0.20 -g
[root@vsnode boot]# ipvsadm -a -t 192.168.0.200:80 -r 192.168.0.10 -g
[root@vsnode boot]# ipvsadm -A -t 192.168.0.200:443 -s rr
[root@vsnode boot]# ipvsadm -a -t 192.168.0.200:443 -r 192.168.0.10:443 -g
[root@vsnode boot]# ipvsadm -a -t 192.168.0.200:443 -r 192.168.0.20:443 -g
[root@vsnode boot]# ipvsadm -Ln
IP Virtual Server version 1.2.1 (size=4096)
Prot LocalAddress:Port Scheduler Flags
-> RemoteAddress:Port Forward Weight ActiveConn InActConn
TCP 192.168.0.200:80 rr
-> 192.168.0.10:80 Route 1 0 0
-> 192.168.0.20:80 Route 1 0 0
TCP 192.168.0.200:443 rr
-> 192.168.0.10:443 Route 1 0 0
-> 192.168.0.20:443
3.轮询错误展示
[root@client ~]# curl 192.168.0.200;curl -k https://192.168.0.200
RS2 - 192.168.0.20
RS2 - 192.168.0.20#当上述设定完成后http和https是独立的service，轮询会出现重复问题
解决方案：使用火墙标记访问vip的80和443的所有数据包，设定标记为6666，然后对此标记进行负载
[root@vsnode boot]# iptables -t mangle -A PREROUTING -d 192.168.0.200 -p tcp -m multiport --dports 80,443 -j MARK --set-mark 6666
[root@vsnode boot]# ipvsadm -A -f 6666 -s rr
[root@vsnode boot]# ipvsadm -a -f 6666 -r 192.168.0.10 -g
[root@vsnode boot]# ipvsadm -a -f 6666 -r 192.168.0.20 -g
#测试：在客户端
[root@client ~]# curl 192.168.0.200;curl -k https://192.168.0.200
RS2 - 192.168.0.20
RS1 - 192.168.0.10
利用持久连接实现会话粘滞
1.设定ipvs调度策略
[root@vsnode ~]# ipvsadm -A -f 6666 -s rr -p 1
[root@vsnode ~]# ipvsadm -Ln
IP Virtual Server version 1.2.1 (size=4096)
Prot LocalAddress:Port Scheduler Flags
-> RemoteAddress:Port Forward Weight ActiveConn InActConn
FWM 6666 rr persistent 1
-> 192.168.0.10:0 Route 1 0 0
-> 192.168.0.20:0
2，测试：
[root@client ~]# curl 192.168.0.200
RS1 - 192.168.0.10
[root@client ~]# curl 192.168.0.200
RS1 - 192.168.0.10
3.观察
[root@vsnode ~]# watch -n 1 ipvsadm -Lnc
IPVS connection entries
pro expire state source virtual destination
TCP 01:56 FIN_WAIT 172.25.254.99:42420 192.168.0.200:80 192.168.0.20:80
IP 00:57 ASSURED 172.25.254.99:0 0.0.26.10:0 192.168.0.20:0
TCP 01:54 FIN_WAIT 172.25.254.99:46216 192.168.0.200:80 192.168.0.20:80
TCP 01:55 FIN_WAIT 172.25.254.99:46222 192.168.0.200:80 192.168.0.20:80
汇聚全球AI编程工具，助力开发者即刻编程。
更多推荐
14
0- 0
已为社区贡献2条内容
所有评论(0)
