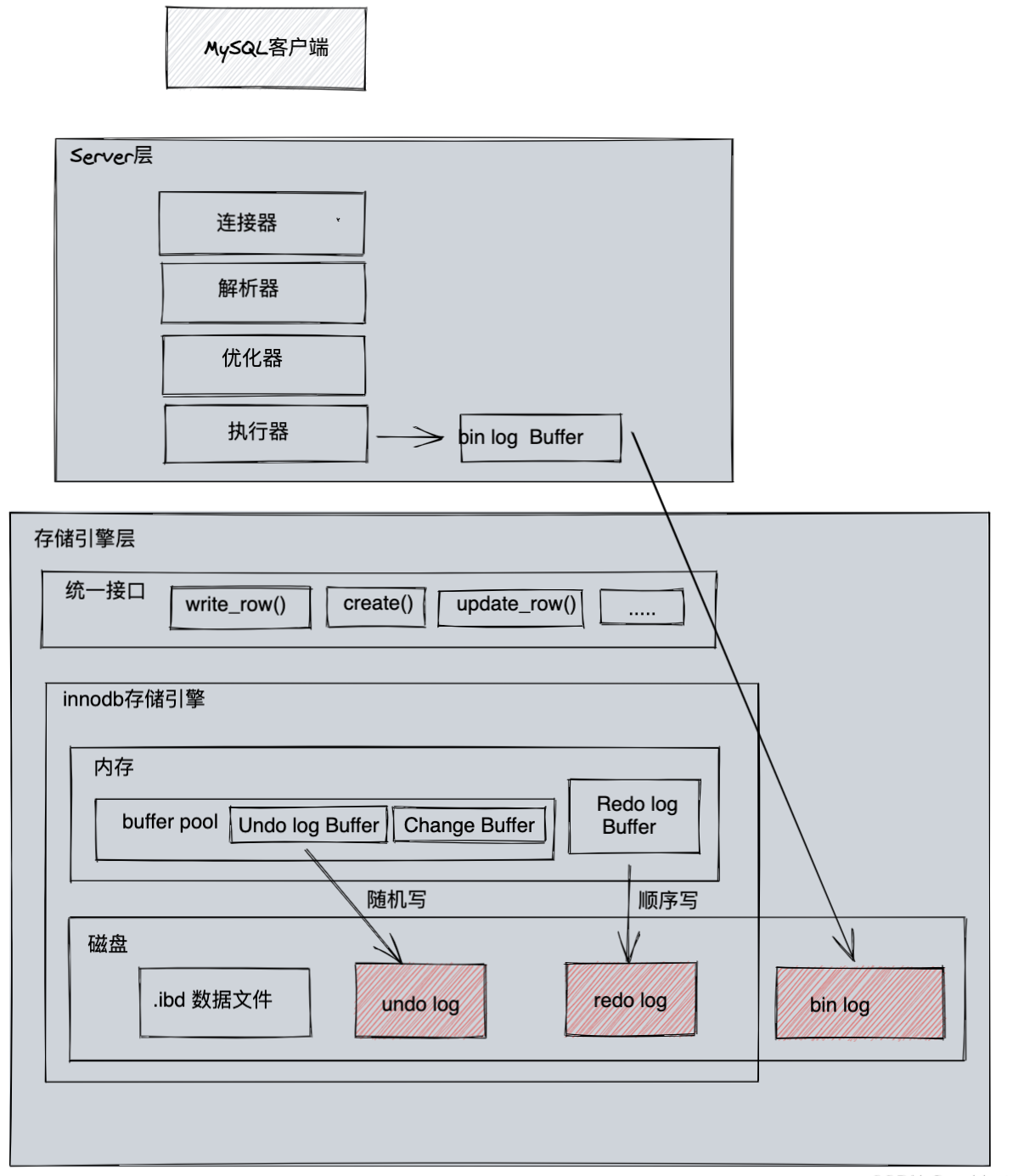

MySQL的整体架构

MySQL采用经典的两层架构设计，包括上层的Server层和下层的存储引擎层。这种设计类似于一个公司的管理层和执行层，通过明确的分工协作保证整个系统高效运转。

bin log、redo log、undo log三种日志属于不同级别的日志，按照mysql的划分可以分为服务层和引擎层两大层，bin log是在服务层实现的；redo log、undo log是在引擎层实现的，且是innodb引擎独有的，主要和事务相关。

---

三大日志系统详解

1、undo log：记录事务执行前的数据状态

• 事务回滚：当事务执行失败需要撤销时，根据undo log恢复数据。
• 实现MVCC：实现无锁高并发读。

2、redo log ：记录事务修改后的数据状态

• 崩溃恢复：即使数据库崩溃，也能通过redo log恢复已提交的事务，保持事务持久性。
• 提升性能：比如一条数据已提交成功，并不会立即同步到磁盘，而是先记录到redo log中，等待合适的时机再刷盘

3、bin log：记录所有数据库的变更操作

• 主从复制：将主库的变更同步到从库

• 数据恢复：通过历史bin log恢复某个时间点的数据状态。

---

三种日志分别是什么时间写入的

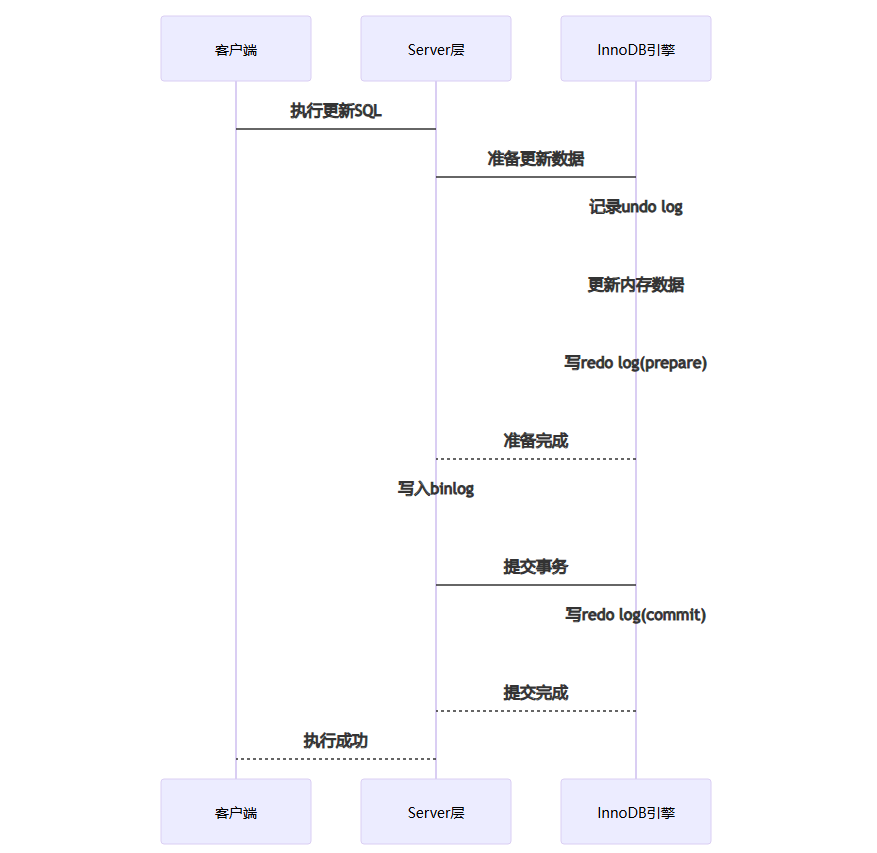

一个典型的事务操作流程：

• Server层接收SQL更新的请求
• Innodb记录undo log
• 更新Buffer pool中的数据
• 写入redo log
• Server层写入bin log
• 将redo log改为commit状态

这个过程中涉及到了：MySQL 采用两阶段提交确保一致性：

1、准备阶段：

• innodb写入redo log，标记为prepare状态
• 通知Server层可以写入bin log

2、提交阶段：

• Server层写入bin log
• Innodb将redo log标记为commit状态

MySQL有了bin log记录SQL操作，为什么还要记录redo log？

redo log 具有崩溃恢复的能力，而 bin log 没有，我们先来简单看一下这两种日志有哪些不同点：

1）适用对象不同：

• bin log 是 MySQL 的 Server 层实现的，所有引擎都可以使用
• 而 redo log 是 InnoDB 引擎特有的

2）写入内容不同：

• bin log 是逻辑日志，记录的是这个语句的原始逻辑，比如 “给 id = 1 这一行的 age 字段加 1”
• redo log 是物理日志，记录的是 “在某个数据页上做了什么修改”

3）写入方式不同：

• bin log 是可以追加写入的。“追加写” 是指 bin log 文件写到一定大小后会切换到下一个，并不会覆盖以前的日志
• redo log 是循环写的，空间固定会被用完

可以看到，redo log 和 bin log 的一个很大的区别就是，一个是循环写，一个是追加写。也就是说 redo log 只会记录未刷入磁盘的日志，已经刷入磁盘的数据都会从 redo log 这个有限大小的日志文件里删除。

而 bin log 是追加日志，保存的是全量的日志。这就会导致一个问题，那就是没有标志能让 InnoDB 从 bin log 中判断哪些数据已经刷入磁盘了，哪些数据还没有。

举个例子，bin log 记录了两条日志：

记录 1：给 id = 1 这一行的 age 字段加 1
记录 2：给 id = 1 这一行的 age 字段加 1

假设在记录 1 刷盘后，记录 2 未刷盘时，数据库崩溃。重启后，只通过 bin log 数据库是无法判断这两条记录哪条已经写入磁盘，哪条没有写入磁盘，不管是两条都恢复至内存，还是都不恢复，对 id = 1 这行数据来说，都是不对的。

但 redo log 不一样，只要刷入磁盘的数据，都会从 redo log 中被抹掉，数据库重启后，直接把 redo log 中的数据都恢复至内存就可以了。

这就是为什么说 redo log 具有崩溃恢复的能力，而 bin log 不具备。
