摘要

• 本文介绍 Redis 扩展模块 – RedisRoaring 的安装方法
• 本文基于redis-7.4.7，springboot-3.5.8
• 操作系统：Amazon Linux 2023(内核 6.1)
• Redis官网：https://redis.io/
• Redis 命令文档：https://redis.io/docs/latest/commands/

RedisRoaring 简介

• RedisRoaring是一个开源的 Redis 模块（Redis Module），由 Antonio Guilherme Ferreira Viggiano 维护，目的是将 Roaring Bitmap 数据结构原生集成到 Redis 中作为新的数据类型与命令集。
• 它基于 CRoaring 库实现压缩位图（Roaring Bitmap）功能，这是一种高效、压缩的位图数据结构，适合处理大规模整数集合。
• 兼容 Redis 6.0 及以上版本，在不同版本中对命令元数据、ACL 分类等功能有自动适配支持。

原生的redis bitmap有哪些问题?

• 结论先行：Redis 原生 Bitmap 的核心问题是「空间不可控 + 大规模位运算性能随最大偏移线性增长」，而 redis-roaring 通过 Roaring Bitmap 解决了稀疏数据内存浪费和大范围扫描效率问题。
• Bitmap 是连续数组，不支持稀疏压缩， 其必须 从 0 到最大 bit offset 全部连续分配内存。你只要设置了 bit=1 的最大下标是 N，那么 Redis 至少要分配 N/8 字节内存。
• 假设你要存储用户ID集合，但是存储的ID范围较大，比如 1-2000000000，那么就会导致Bitmap的bit offset非常大，导致Bitmap的存储空间非常大。
• 另外如果数据比较稀疏，极端情况下只存储了2个ID，ID1:1，ID2:2000000000，那么Bitmap就要按照最大的 offset进行分配空间，导致Bitmap的存储空间非常大，但是中间的空间又被浪费了。

SETBIT user:bitmap 1 1
SETBIT user:bitmap 2000000000 1
# 2_000_000_000 bits ≈ 250 MB

# Redis 内部必须扫描：0 ... max_offset，即使只有 2 个 bit 为 1，也必须扫描 250MB 内存。
BITCOUNT user:bitmap

Roaring Bitmap实现思路

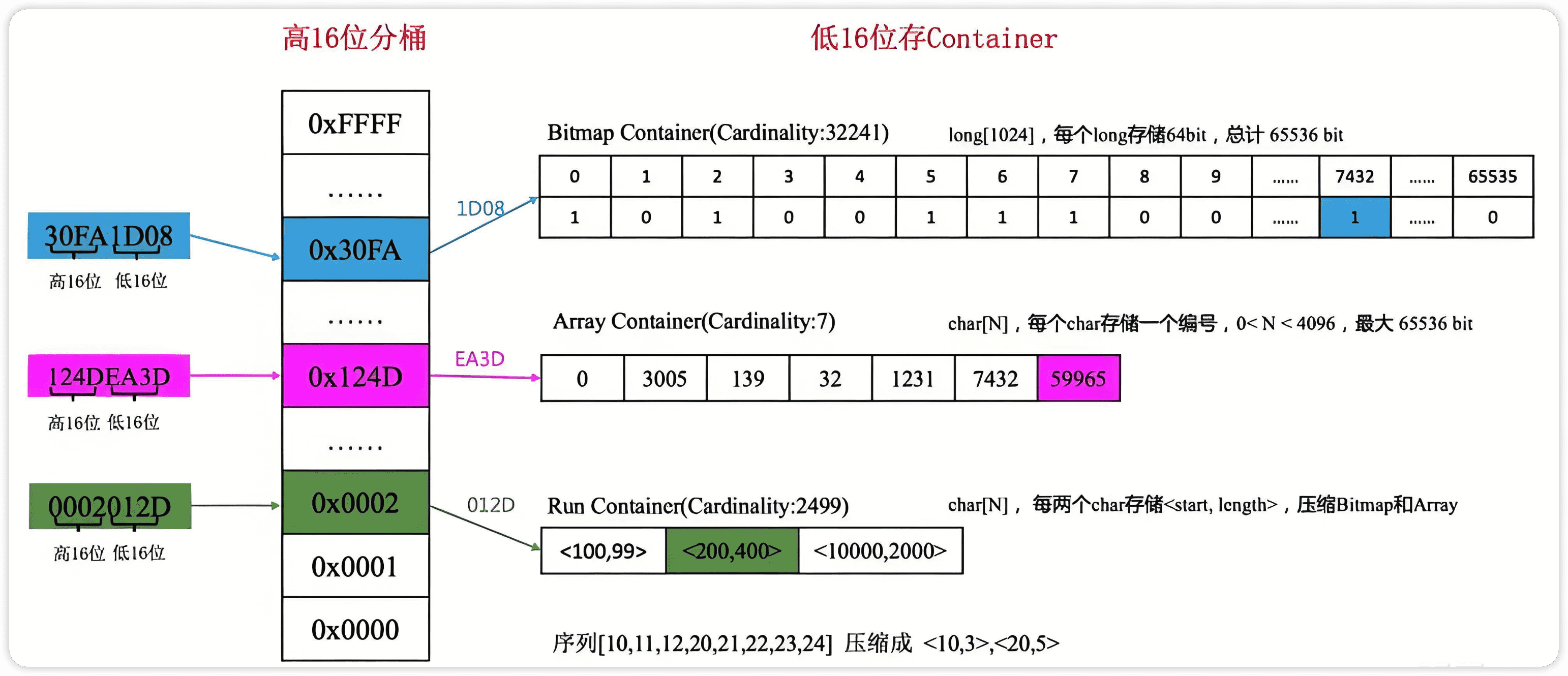

• 将32位的int类型数据进行高16位、低16位划分，高16位就被划分成2^16=65536个大桶（容器），低16位最多被划分成2^16=65536个小桶（元素）
• 把要统计的数字拆分位高16位和低16位，高16位用作容器的索引、用于定位数字在哪个容器；低16位用作容器内元素的索引、用作定位数字在容器内的位置。
• 高16位和低16位的计算

公式：x = high * 2^16 + low
对一个整数 x：
高 16 位（High） = x / 2^16（整数除法）
低 16 位（Low） = x % 2^16

高 16 位用于定位“容器（container）”，低 16 位用于定位容器内部的位置。

假设一个 32 位整数：x = 305419896 = 0x12345678 （十六进制）
高 16 位（High） = x / 2^16 = 305419896 / 65536 = 4660
低 16 位（Low） = x % 2^16  = 305419896 % 65536 = 22136
属于：container 4660, offset 22136

转为二进制（32 位）进行验证：
0001 0010 0011 0100 | 0101 0110 0111 1000
   ↑ 高 16 位       |    ↑ 低 16 位

| 部分   | 二进制              | 十六进制   | 十进制   |
| ---- | ------------------- | ------ | ----- |
| 高16位 | 0001 0010 0011 0100 | 0x1234 | 4660  |
| 低16位 | 0101 0110 0111 1000 | 0x5678 | 22136 |

边界例子（容器切换点）
x = 65535
high = 65535 / 65536 = 0
low  = 65535 % 65536 = 65535
属于：container 0, offset 65535 （容器0的最后一个位置）

x = 65536
high = 65536 / 65536 = 1
low  = 65536 % 65536 = 0
属于：container 1, offset 0 （容器1的第一个位置）

• 容器有三种不同类型: ArrayContainer、BitmapContainer和RunContainer，根据要统计的数字的数量和数字的连续性自动选择合适的容器。

类型	说明
ArrayContainer	稀疏（少量整数），元素为short类型的有序数组 最多存储 65536 个 short 元素，占用 128 KB 内存
BitmapContainer	密集 ，使用bitmap存储数据，固定占用 8kB 内存
RunContainer	连续区间，使用Run-Length Encoding方式压缩存储的元素，对连续数据的压缩效果特别好。 它的原理是，对于连续出现的数字，只记录初始数字和后续数量。即： 对于数据集：5，会压缩为5, 0 对于数据集：5, 6, 7, 8, 9, 10，会压缩为5, 5 对于数据集：5, 7, 9, 11, 12，会压缩为5, 0, 7, 0, 9, 0, 11, 1 最好情况：全部是连续数字，只会存储 2 个 short ，占用 4 bytes 最坏情况：0~65535的范围内填充所有的奇数位或偶数位，需要 65536 个short，占用 128 KB

容器的使用及容器之间的转换

• Roaring 的目标是：在保证操作性能的前提下，使内存占用最小。
• 因此：插入、删除、合并、运算后，会评估当前 container 的“最优类型”，必要时自动转换
• ✅ Array → Bitmap，触发条件：容器中元素数量 > 4096

原因：
   Array 每个元素占 2 bytes
   4096 × 2 = 8192 bytes
   Bitmap 固定 8192 bytes

超过这个点，Bitmap 更省内存 + 查询更快。

• ✅ Bitmap → Array，触发条件：容器中元素数量 <= 4096，一般在大量删除或 AND 运算后触发。
• ✅ RunContainer ↔ Array / Bitmap，Run 没有固定阈值，而是 动态评估内存模型，基于如下三个指标：
  • run_count : 当前 RunContainer 中有多少个连续区间

  例如集合：{1,2,3,4,5,  10,11,12,  100}
  连续区间：[1..5], [10..12], [100..100]
  因此：run_count = 3


run_count	数据形态	适合 Run 吗
很小（1~几十）	大段连续	极其适合
中等（几百）	稍碎	可能适合
很大（上千）	高度碎片化	不适合

• run_total_coverage : run 覆盖的总元素数量(本质就是元素的数量)

[1..5]  → 5 个
[10..12] → 3 个
[100..100] → 1 个

run_total_coverage = 9

实际上更重要的指标是 平均 run 长度
平均 run 长度 = run_total_coverage / run_count = 9 / 3 = 3

run_count	coverage	平均长度	形态	适合 Run 吗
1	60,000	60,000	超长连续	极适合
10	50,000	5,000	大段连续	适合
5,000	50,000	10	碎片连续	非常不适合

• estimated_memory : 估算内存占用，这是核心决策指标

memory_run: 如果用 RunContainer，需要多少内存， ≈ run_count × RUN_ENTRY_SIZE(4 bytes)
memory_array: 如果用 ArrayContainer，需要多少内存， ≈ 元素数量 × 2 bytes
memory_bitmap: 如果用 BitmapContainer，需要多少内存，固定内存 = 8192 bytes

▶ 选择逻辑（简化）
if memory_run < min(memory_array, memory_bitmap):
   use RunContainer
else if memory_array < memory_bitmap:
   use ArrayContainer
else:
   use BitmapContainer

转换方向	触发条件
Array → Bitmap	元素数量 > 4096
Bitmap → Array	元素数量 ≤ 4096
任意 → Run	连续区间压缩明显
Run → Array / Bitmap	run 碎片化或内存劣化
批量运算	根据结果自动选择
optimize	强制重新评估

• ✅ 在 Roaring 的自动选择机制下，正常情况下单个 container 的内存占用会被控制在 ≈ 8KB 左右或更小，在“理论极限完全填满65535个 container”情况下，大约占 520 MB 内存(除了数据本身还有一些元数据)

项目	估算
Bitmap 数据	~512 MB
Container 元数据	~4 MB
索引结构	~1 MB
Redis Key 自身	~0.1 MB
合计	约 517 MB

• 直观对比表

维度	Redis Bitmap	redis-roaring
存储结构	连续 bit array	压缩 bitmap（分块）
稀疏数据内存	极差	极优
最大 offset	越大内存越爆	几乎无影响
BITCOUNT / BITOP	扫描整个 bitmap	只扫描有效 container
扩容成本	可能大规模 realloc	局部 container 扩展
单 bit 读写	极快	略慢（结构层）
模块依赖	原生	Redis Module
运维复杂度	最低	稍高

RedisRoaring核心价值与优势

• 1. 内存效率更高
  • Roaring Bitmap 会根据数据稀疏/密集自动选择最优表示方式（数组、位图或运行长度编码），显著减少内存占用，相比传统 Redis Bitmap 在稀疏数据上能节省大量空间。
• 2. 高性能位操作
  • 对单个位的操作保持 O(1) 性能，与 Redis 原生位图操作一致。
  • 对于大规模操作（例如 BITOP AND/OR/XOR）性能显著优于原生位图，某些操作可达到 8 倍性能提升。
• 3. 结构丰富的命令集
  • 除了传统位图命令之外，redis-roaring 提供更丰富的数据操作命令，支持批量和分析型用例。

安装 RedisRoaring

安装时需要科学上网，主要是安装依赖时需要从海外网下载，如果要部署在国内服务器，可能会连接失败。
可以在海外的相同配置的服务器上进行编译，之后将编译好的redistimeseries.so上传到国内服务器即可。

mkdir -p /usr/local/soft/modules/
cd /usr/local/soft/modules
# clone 代码
git clone https://github.com/aviggiano/redis-roaring.git
cd redis-roaring/
# 推荐切换到稳定的release版本
git checkout v1.7.1

# 编译构建，作者将下载子模块、编译安装等命令都封装到一个脚本中，这里直接执行脚本即可
./configure.sh
# 如果没有错误，则说明编译成功，输出: dist/libredis-roaring.so

• 实际上redis-roaring在构建后会在dist目录下生成好 Redis 相关命令和配置文件，如果没有安装Redis则可以直接使用。v1.7.1版本提供的Redis的版本为8.2.1，但此时是不带 Stack 相关模块的。

Redis 启用模块

• 将生成的 libredis-roaring.so 拷贝到 redis 的 modules 目录下（非必须），目录不存在则创建

# 注意 .so 文件需要包含可执行权限
cp dist/libredis-roaring.so /usr/local/soft/redis-7.4.7/modules/libredis-roaring.so

• 本文采用 loadmodule 加载模块

# 将 libredis-roaring.so 添加到 redis.conf 中，需要重启 redis
loadmodule /usr/local/soft/redis-7.4.7/modules/libredis-roaring.so

# 启动redis
redis-server redis.conf

# 登录测试
redis-cli --user admin --pass 123456
# 查看模块
127.0.0.1:6379> MODULE LIST
# 输出
1) 1) "name"
   2) "ReJSON"
   3) "ver"
   4) (integer) 20816
   5) "path"
   6) "/usr/local/soft/redis-7.4.7/modules/rejson.so"
   7) "args"
   8) (empty array)
2) 1) "name"
   2) "timeseries"
   3) "ver"
   4) (integer) 11209
   5) "path"
   6) "/usr/local/soft/redis-7.4.7/modules/redistimeseries.so"
   7) "args"
   8) (empty array)
3) 1) "name"
   2) "search"
   3) "ver"
   4) (integer) 21025
   5) "path"
   6) "/usr/local/soft/redis-7.4.7/modules/redisearch.so"
   7) "args"
   8) (empty array)
4) 1) "name"
   2) "bf"
   3) "ver"
   4) (integer) 20817
   5) "path"
   6) "/usr/local/soft/redis-7.4.7/modules/redisbloom.so"
   7) "args"
   8) (empty array)
5) 1) "name"
   2) "REDIS-ROARING"
   3) "ver"
   4) (integer) 10700
   5) "path"
   6) "/usr/local/soft/redis-7.4.7/modules/libredis-roaring.so"
   7) "args"
   8) (empty array)
