摘要

随着仓储企业规模的扩大和业务复杂性的增加，传统的管理方式已难以满足现代仓储管理的需求。本研究旨在开发一个基于Spring Boot框架的仓储企业业务管理系统，以提高仓储管理效率、减少人为错误，并增强数据处理能力。

系统主要实现了员工用户与管理员两种角色的功能需求。员工用户能够查看仓库信息、执行物品的出入库操作及管理出库入库信息；而管理员则具有更广泛的权限，包括但不限于系统的全面管理、各类信息的统计分析、用户管理等。技术实现上，采用Java语言编写，使用Spring Boot作为基础框架，MySQL数据库用于数据存储，确保了系统的稳定性、安全性和可扩展性。

本研究的价值在于提供了一套完整的、适用于仓储企业的业务管理系统解决方案，不仅提高了仓储管理的自动化水平，还优化了业务流程，减少了人力成本。此外，通过信息化手段增强了企业管理层对仓库运营情况的实时掌控能力，有助于做出更为精准的决策。此系统的设计与实施对推动仓储行业的数字化转型具有重要意义。

关键词：Java；Spring Boot框架；仓储企业业务管理系统；MySQL

Abstract

With the expansion of warehousing enterprises and the increase of business complexity, traditional management methods have been difficult to meet the needs of modern warehousing management. The purpose of this study is to develop a warehouse enterprise business management system based on Spring Boot framework to improve warehouse management efficiency, reduce human error, and enhance data processing capabilities.

The system mainly implements the functional requirements of the two roles of employees, users and administrators. Employee users can view warehouse information, perform warehousing operations and manage warehousing and warehousing information. The administrator has a wider range of permissions, including but not limited to the overall management of the system, statistical analysis of various information, user management, etc. In terms of technical implementation, it is written in Java language, Spring Boot is used as the basic framework, and MySQL database is used for data storage, which ensures the stability, security and scalability of the system.

The value of this study is that it provides a complete set of business management system solutions suitable for warehousing enterprises, which not only improves the automation level of warehouse management, but also optimizes business processes and reduces labor costs. In addition, the real-time control ability of enterprise management over warehouse operations is enhanced through information technology, which helps to make more accurate decisions. The design and implementation of this system is of great significance to promote the digital transformation of the warehousing industry.

Keywords: Java；Spring Boot framework; warehousing enterprise business management system; MySQL

1 绪论

1.1 研究背景

随着全球经济一体化进程的加快，仓储企业在供应链管理中的作用日益凸显。现代仓储不仅要求存储功能，还需具备高效的物流处理能力，以适应快速变化的市场需求。然而，传统的仓储管理模式依赖于手工记录和操作，效率低下且容易出错，难以满足当前复杂多变的业务需求。同时，现有的一些仓储管理系统在灵活性、扩展性以及用户体验方面存在诸多不足，无法充分支持企业进行精准的数据分析和决策制定。这些问题的存在促使企业寻求更加智能、高效的仓储管理解决方案。

在此背景下，基于Spring Boot框架开发一套仓储企业业务管理系统显得尤为必要。该系统能够集成仓库信息管理、物品出入库操作、出库入库信息管理等功能，并支持不同用户角色的操作权限设置，从而实现对仓储业务流程的全面覆盖和精细化管理。选题依据在于通过利用现代化信息技术手段，如Java编程语言和MySQL数据库，来构建一个既符合仓储企业实际需求又具备良好扩展性的管理系统，解决传统仓储管理模式中存在的问题，提高企业的运营效率和服务质量。

1.2 国内外研究现状

在国内，随着物流行业的蓬勃发展，仓储管理系统的研究与应用逐渐受到重视。早期的研究主要集中在如何将信息技术引入传统仓储管理中，以提高效率和减少人为错误。近年来，随着电子商务的兴起以及供应链管理的复杂化，国内对于仓库管理系统的需求显著增加，推动了相关技术的发展和创新。目前，国内的研究不仅关注于系统的功能优化，如自动化入库出库流程、库存精准控制等，还着眼于系统与其他企业资源计划（ERP）系统的集成，实现信息流与物流的一体化管理。然而，尽管取得了不少进展，国内在仓储管理系统的智能化、柔性化设计方面仍有待进一步探索和完善。

在国外，特别是西方发达国家，仓储管理系统的研究起步较早，且在技术应用上更为前沿。初期研究侧重于提升仓库操作的自动化水平，例如通过引入条形码扫描、自动存储检索系统等技术来增强库存管理效率。随着时间推移，国外研究者开始利用大数据分析、物联网、人工智能等先进技术对仓储管理系统进行深度优化，旨在实现更加智能的决策支持和更高效的资源配置。当前，像亚马逊、联邦快递这样的大型物流企业已经广泛采用高度自动化的仓储管理系统，这些系统不仅提高了作业效率，还极大地降低了运营成本。国外的研究趋势显示，未来仓储管理系统将继续向智能化、网络化方向发展，同时也会更加注重环保和可持续性。

1.3 系统开发目的与意义

本研究的主要目的在于开发并实现一个基于Spring Boot框架的仓储企业业务管理系统，以解决传统仓储管理中存在的效率低下、错误率高以及灵活性不足的问题。通过集成仓库信息管理、物品出入库操作、出库入库信息管理等功能模块，并支持员工用户和管理员两种角色的不同权限操作，旨在提升仓储管理的自动化水平和数据处理能力，从而为仓储企业提供一套高效、可靠的信息化解决方案。

本研究的意义在于推动仓储行业的数字化转型，不仅提高了仓储管理过程中的操作效率和准确性，还增强了企业管理层对仓库运营情况的实时监控与决策支持能力。通过构建这样一个灵活且易于扩展的系统，可以显著降低企业的运营成本，优化资源配置，进而增强市场竞争力。此外，该系统的成功实施对于其他面临类似挑战的企业也具有重要的参考价值，有助于推广先进的信息技术在物流与供应链管理领域的应用。

1.4 论文组织结构

论文将分层次经行编排，除去论文摘要致谢文献参考部分，正文部分还会对系统需求做出分析，以及阐述大体的设计和实现的功能，最后罗列部分调测记录，论文主要架构如下：

第一章：引言。第一章主要介绍了课题研究的背景和意义，系统开发的国内外研究现状和本文的主要工作。

第二章：相关技术介绍。主要对本系统使用的相关技术和开发环境进行介绍。

第三章：系统需求分析。主要从系统的用户、功能等方面进行需求分析。

第四章：系统设计。主要对系统框架、系统功能模块、数据库进行功能设计。

第五章：系统实现。主要介绍了系统框架搭建、系统界面的实现。

第六章：系统测试。主要对系统的部分界面进行测试并对主要功能进行测试

第七章：总结。

2 相关技术介绍

2.1  Java编程语言

Java作为一种广泛使用的面向对象编程语言[1]，为本系统提供了强大的开发基础。它具备跨平台特性、丰富的类库和稳定的安全性能，能够确保系统的高效运行和良好的扩展性。在仓储企业业务管理系统中，Java[2]用于编写后端业务逻辑，处理包括用户管理、信息管理在内的各种复杂操作，同时支持高并发访问，保证了系统的响应速度和稳定性。

2.2  Spring Boot开发框架

Spring Boot是基于Spring框架的快速开发平台[3]，极大地简化了基于Java的应用程序构建过程。它通过自动配置和约定优于配置的原则，减少了繁琐的设置工作，使开发者可以更专注于业务逻辑的实现。在本系统中，Spring Boot[4]不仅用于搭建RESTful API服务，提供前后端数据交互的接口，还集成了安全认证、事务管理和缓存等功能，以提升系统的整体性能和安全性，确保仓储企业业务管理系统的稳定性和可维护性。

2.3  MySQL数据库

作为一款流行的开源关系型数据库管理系统，MySQL[5]以其高性能、可靠性和易于使用的特点成为本系统的数据存储解决方案。它支持复杂的查询和事务处理，适用于存储和管理大量的功能模块信息、用户数据以及交互记录。通过优化表结构设计和索引策略，MySQL能够快速响应系统的读写请求，保障数据的一致性和完整性，同时为数据分析和报表生成提供了坚实的基础[6]。

2.4  B/S体系结构

B/S体系，即Browser/Server体系[7]，是一种常见的网络应用程序架构。其工作原理基于客户端与服务器之间的请求-响应模型。用户通过浏览器向服务器发送请求，服务器接收到请求后进行处理，并生成相应的响应结果，最终将响应返回给客户端。浏览器接收到服务器返回的响应后，解析其中的标记语言（如HTML[8]），并根据CSS样式表和JavaScript脚本来渲染页面，呈现给用户。用户可以与页面进行交互，例如点击链接、填写表单等操作，这些操作会触发新的请求，循环执行上述过程。

3 系统分析

3.1 可行性分析

可行性分析是系统分析的第一步，进行系统的可行性分析是至关重要的。它不仅帮助我们评估项目的潜在风险和挑战，还能确保资源的有效利用，避免不必要的浪费。通过技术、经济和操作三个维度的全面分析，我们可以明确项目的实施路径，确定是否具备成功的基础条件，并为后续的开发和运营提供科学依据。这种系统化的评估有助于识别可能的瓶颈，提前制定应对策略，从而提高项目的成功率和可持续性。

3.1.1 技术可行性分析

从技术角度来看，本系统基于Spring Boot框架构建，结合数据库管理，能够有效支持仓储企业业务管理系统的各项功能需求。Spring Boot提供了强大的架构支持，确保系统的可扩展性和稳定性。通过充分的技术调研和原型测试，我们确认现有的技术栈完全能够满足系统的开发和运行要求，具备较高的技术可行性。

3.1.2 经济可行性分析

从经济角度考量，本系统的开发和维护成本在可控范围内，且预期的投资回报率较高。初期投入主要包括软件开发、硬件采购和人员培训等方面，但通过合理的预算规划和资源分配，可以有效控制成本。更重要的是，系统上线后将显著提升仓储企业业务管理系统的运营效率，减少人工干预，降低管理成本。

3.1.3 操作可行性分析

在操作可行性方面，本系统设计注重用户体验，采用了直观易用的界面设计，并提供详细的帮助文档支持，确保用户可以轻松上手使用各项功能。无论是用户还是管理员，都能通过简洁明了的操作流程完成信息查询和管理等任务。因此，从用户操作的角度来看，本系统具备良好的操作可行性。

3.2 系统功能分析

3.2.1 功能性需求分析

本仓储企业业务管理系统旨在满足员工用户和管理员两大角色的多样化需求，提供全面的仓库、物品及出入库信息管理功能。系统需支持基本的信息查看、编辑、添加和删除操作，并确保不同角色根据权限执行相应任务，同时保证数据的安全性和准确性。具体功能描述如下：

（1）员工用户模块：

后台首页：展示仓库的基本统计信息，如当前库存总量等，为员工提供直观的工作视图。

仓库信息管理：允许员工浏览仓库详情，包括位置、容量等基本信息。

物品信息管理：员工可以查询物品的详细信息，并执行物品的出库和入库操作，实时更新库存状态。

出库信息管理：记录并跟踪所有物品的出库情况，便于后续查询和审核。

入库信息管理：管理所有物品的入库记录，确保每项入库操作都有据可查。

（2）管理员管理模块：

后台首页：提供综合的数据统计视图，帮助管理员掌握系统的整体运行状况。

系统用户：管理员可以添加、删除或修改员工用户和子管理员的账户信息，以及分配相应的权限。

仓库分类管理：定义和维护不同的仓库类别，以适应不同类型货物的存储需求。

仓库信息管理：管理员不仅能够查看仓库信息，还能对其进行编辑和更新，确保数据的准确性和及时性。

物品分类管理：创建和管理物品分类，以便于对各种物品进行有效组织和查找。

物品信息管理：管理员负责维护物品的基本信息，包括名称、数量、存放位置等，同时也可进行新增或删除操作。

出库信息管理：管理员有权审核并处理出库请求，确保出库流程的规范性。

入库信息管理：不仅可以查看入库记录，还可以批量导入新入库的物品信息，简化数据录入过程。

3.2.2 非功能性分析

仓储企业业务管理系统设计与实现需要具备性能、可靠性、安全性、可用性、扩展性等非功能性特征。系统应在长时间运行中保持稳定，用户界面简洁直观；具备高效的数据处理和响应速度；采取安全措施保护用户信息；根据用户反馈调整推荐算法；方便用户进行信息搜索和排序；易于维护和管理，支持与其他系统互操作。设计和开发过程中需注重这些要求，以提供高质量、用户友好和可信赖的系统体验。具体如下3-1表格：

表3-1仓储企业业务管理系统非功能需求表

非功能性要求	说明
性能	评估响应时间、并发用户数、吞吐量等指标，以确保系统稳定高效地运行。
可靠性	评估系统的稳定性、容错能力和数据完整性，保障系统在故障情况下正常运行。
安全性	评估用户身份认证、数据加密和访问控制等，保护用户信息和交易的安全。
可用性	评估系统的稳定性、故障处理能力和用户界面友好性，提供良好的用户体验。
扩展性	评估系统的可扩展性和灵活性，以便根据需求进行功能扩展和升级。

3.3 系统用例分析

系统用例分析是对仓储企业业务管理系统中各个功能模块的用户需求和行为进行分析，以识别和描述不同的用户用例。通过系统用例分析，可以深入了解用户在系统上的操作流程和交互方式，为系统设计和开发提供指导，并确保系统能够满足用户的需求和期望。

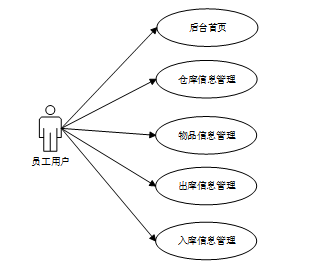

员工用户用例图如图3-1所示。

图3-1 员工用户角色用例图

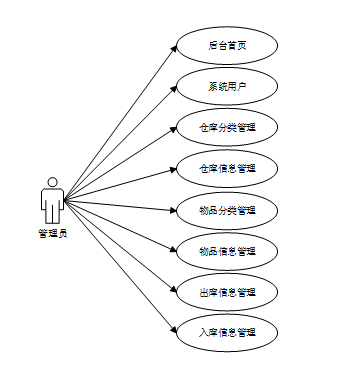

管理员角色用例图如图3-2所示。

图3-2 管理员角色用例图

3.4 系统业流程分析

仓储企业业务管理系统须支撑整个机构不同层面的多种职能，而各功能模块间存在着多种关联信息，组成一个有机整体，并针对就业数据自身特点和面临的现实条件，对系统进行流程图设计。活动图是一种用于对系统的动态行为建模的另一种常用图表，通常用于可视化展示系统中各个活动的执行顺序、流程控制和数据交互，展现从一个活动到另一个活动的控制流，活动图在本质上是一种流程图；但活动图着重表现从一个活动到另一个活动的控制流。因此，这里列举了2个业务活动图。

（1）用户登录查询的业务流程如下。

用户注册登录，系统从数据库获取用户数据信息，登录成功用户进入查询页面，用户输入查询关键字，数据库查询用户所输入的关键字，查询成功显示查询的模块信息，查询失败不显示。用户登录查询功能的活动图如图3-3所示。

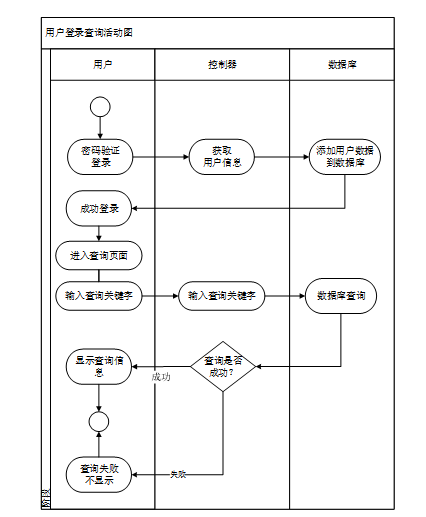

图3-3 用户登录查询活动图

（2）管理员添加信息的业务流程如下。

此活动图描述了管理员添加信息。管理员可以通过信息管理模块页面选择要添加的基本信息。添加成功传入数据库中，失败则不添加。管理员可以保存信息并更新系统中的信息。管理员添加信息功能的活动图如图3-4所示。

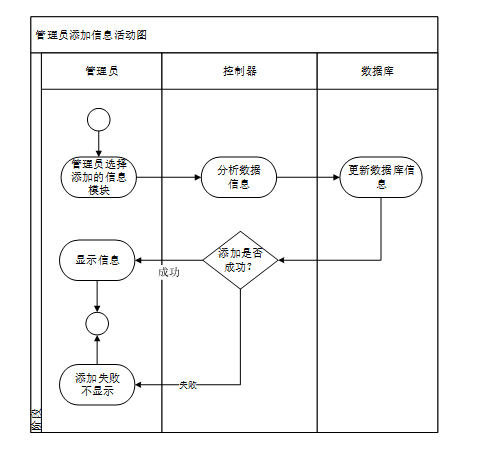

图3-4 管理员添加信息活动图

4 系统总体设计

4.1 系统架构设计

从技术角度来看，仓储企业业务管理系统的架构设计至关重要。我们将采用MVC架构，包括表现层、业务逻辑层和数据访问层。表现层负责用户界面展示，业务逻辑层处理核心功能逻辑，数据访问层负责数据库交互。通过三层架构模式，确保系统的可靠性和可扩展性。

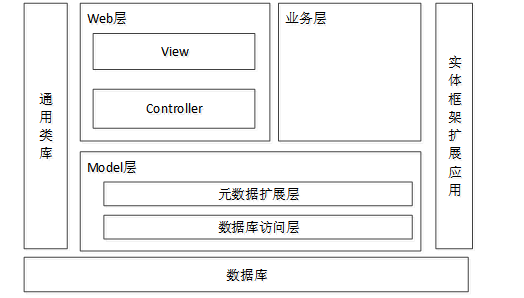

系统架构图如图4-1所示。

图4-1 系统架构图

4.2 系统总体功能模块设计

通过整体功能模块设计，我们将根据需求分析的结果，将系统的功能划分为不同的模块。每个模块负责实现特定的功能，并与其他模块进行协作。我们将详细定义每个模块的输入、输出、处理逻辑和相互依赖关系。系统总体功能模块图如下图所示。

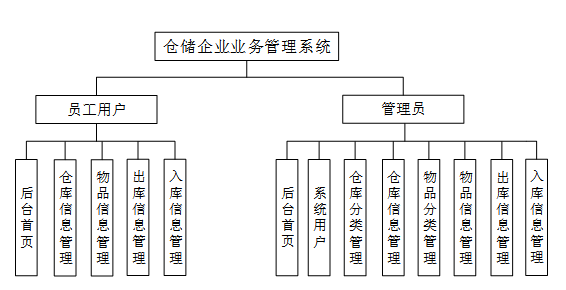

图4-2 仓储企业业务管理系统功能模块图

4.3 数据库设计

数据库设计一般包括需求分析、概念模型设计、数据库表建立三大过程，其中需求分析前面章节已经阐述，概念模型设计有概念模型和逻辑结构设计两部分。

4.3.1 数据库概念结构设计

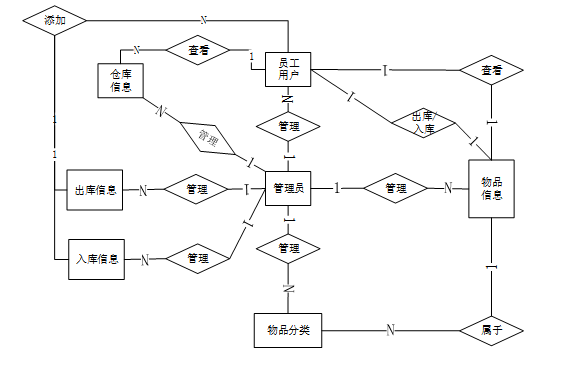

本文在系统分析阶段就抽取了一些实体，根据实体之间的关系，经过分析进行系统E-R图的设计。下面是整个仓储企业业务管理系统中主要的数据库表总E-R实体关系图。

图4-3 仓储企业业务管理系统总E-R关系图

4.3.2 数据库逻辑结构设计

数据库是仓储企业业务管理系统的数据处理的基础，也是为界面数据的展示与存储的关键。仓储企业业务管理系统的主要数据库表如下。

表 4-1-access_token（登陆访问时长）

编号	字段名	类型	长度	是否非空	是否主键	注释
1	token_id	int		是	是	临时访问牌ID
2	token	varchar	64	否	否	临时访问牌
3	info	text	65535	否	否	信息
4	maxage	int		是	否	最大寿命：默认2小时
5	create_time	timestamp		是	否	创建时间
6	update_time	timestamp		是	否	更新时间
7	user_id	int		是	否	用户编号

表 4-2-auth（用户权限管理）

编号	字段名	类型	长度	是否非空	是否主键	注释
1	auth_id	int		是	是	授权ID
2	user_group	varchar	64	否	否	用户组
3	mod_name	varchar	64	否	否	模块名
4	table_name	varchar	64	否	否	表名
5	page_title	varchar	255	否	否	页面标题
6	path	varchar	255	否	否	路由路径
7	parent	varchar	64	否	否	父级菜单
8	parent_sort	int		是	否	父级菜单排序
9	position	varchar	32	否	否	位置
10	mode	varchar	32	是	否	跳转方式
11	add	tinyint		是	否	是否可增加
12	del	tinyint		是	否	是否可删除
13	set	tinyint		是	否	是否可修改
14	get	tinyint		是	否	是否可查看
15	field_add	text	65535	否	否	添加字段
16	field_set	text	65535	否	否	修改字段
17	field_get	text	65535	否	否	查询字段
18	table_nav_name	varchar	500	否	否	跨表导航名称
19	table_nav	varchar	500	否	否	跨表导航
20	option	text	65535	否	否	配置
21	create_time	timestamp		是	否	创建时间
22	update_time	timestamp		是	否	更新时间

表 4-3-code_token（验证码）

编号	字段名	类型	长度	是否非空	是否主键	注释
1	code_token_id	int		是	是	验证码ID
2	token	varchar	255	否	否	令牌
3	code	varchar	255	否	否	验证码
4	expire_time	timestamp		是	否	失效时间
5	create_time	timestamp		是	否	创建时间
6	update_time	timestamp		是	否	更新时间

表 4-4-employee_users（员工用户）

编号	字段名	类型	长度	是否非空	是否主键	注释
1	employee_users_id	int		是	是	员工用户ID
2	employee_id	varchar	64	是	是	员工工号
3	employee_name	varchar	64	否	否	员工姓名
4	employee_gender	varchar	64	否	否	员工性别
5	employee_phone_number	varchar	16	否	否	员工电话
6	examine_state	varchar	16	是	否	审核状态
7	user_id	int		是	否	用户ID
8	create_time	datetime		是	否	创建时间
9	update_time	timestamp		是	否	更新时间

表 4-5-hits（用户点击）

编号	字段名	类型	长度	是否非空	是否主键	注释
1	hits_id	int		是	是	点赞ID
2	user_id	int		是	否	点赞人
3	create_time	timestamp		是	否	创建时间
4	update_time	timestamp		是	否	更新时间
5	source_table	varchar	255	否	否	来源表
6	source_field	varchar	255	否	否	来源字段
7	source_id	int		是	否	来源ID

表 4-6-inventory_information（入库信息）

编号	字段名	类型	长度	是否非空	是否主键	注释
1	inventory_information_id	int		是	是	入库信息ID
2	employee_users	int		否	否	员工用户
3	serial_number	varchar	64	否	否	物品编号
4	item_name	varchar	64	否	否	物品名称
5	item_type	varchar	64	否	否	物品类型
6	inventory_quantity	double		否	否	入库数量
7	storage_time	date		否	否	入库时间
8	inventory_details	text	65535	否	否	入库详情
9	create_time	datetime		是	否	创建时间
10	update_time	timestamp		是	否	更新时间
11	source_table	varchar	255	否	否	来源表
12	source_id	int		否	否	来源ID
13	source_user_id	int		否	否	来源用户

表 4-7-item_information（物品信息）

编号	字段名	类型	长度	是否非空	是否主键	注释
1	item_information_id	int		是	是	物品信息ID
2	serial_number	varchar	64	是	是	物品编号
3	item_name	varchar	64	否	否	物品名称
4	item_type	varchar	64	否	否	物品类型
5	inventory_of_items	double		否	否	物品库存
6	item_cover	varchar	255	否	否	物品封面
7	warehouse_location	varchar	64	否	否	所在仓库
8	item_details	varchar	64	否	否	物品详情
9	outbound_information_limit_times	int		是	否	出库限制次数
10	inventory_information_limit_times	int		是	否	入库限制次数
11	create_time	datetime		是	否	创建时间
12	update_time	timestamp		是	否	更新时间

表 4-8-outbound_information（出库信息）

编号	字段名	类型	长度	是否非空	是否主键	注释
1	outbound_information_id	int		是	是	出库信息ID
2	employee_users	int		否	否	员工用户
3	serial_number	varchar	64	否	否	物品编号
4	item_name	varchar	64	否	否	物品名称
5	item_type	varchar	64	否	否	物品类型
6	outbound_quantity	double		否	否	出库数量
7	delivery_time	date		否	否	出库时间
8	outbound_details	text	65535	否	否	出库详情
9	create_time	datetime		是	否	创建时间
10	update_time	timestamp		是	否	更新时间
11	source_table	varchar	255	否	否	来源表
12	source_id	int		否	否	来源ID
13	source_user_id	int		否	否	来源用户

表 4-9-schedule（日程管理）

编号	字段名	类型	长度	是否非空	是否主键	注释
1	schedule_id	smallint		是	是	日程ID
2	content	varchar	255	否	否	日程内容
3	scheduled_time	datetime		否	否	计划时间
4	user_id	int		是	否	用户ID
5	create_time	datetime		否	否	创建时间
6	update_time	datetime		否	否	更新时间

表 4-10-score（评分）

编号	字段名	类型	长度	是否非空	是否主键	注释
1	score_id	int		是	是	评分ID
2	user_id	int		是	否	评分人
3	nickname	varchar	64	否	否	昵称
4	score_num	double		是	否	评分
5	create_time	timestamp		是	否	创建时间
6	update_time	timestamp		是	否	更新时间
7	source_table	varchar	255	否	否	来源表
8	source_field	varchar	255	否	否	来源字段
9	source_id	int		是	否	来源ID

表 4-11-sorting（物品分类）

编号	字段名	类型	长度	是否非空	是否主键	注释
1	sorting_id	int		是	是	物品分类ID
2	item_type	varchar	64	否	否	物品类型
3	create_time	datetime		是	否	创建时间
4	update_time	timestamp		是	否	更新时间

表 4-12-upload（文件上传）

编号	字段名	类型	长度	是否非空	是否主键	注释
1	upload_id	int		是	是	上传ID
2	name	varchar	64	否	否	文件名
3	path	varchar	255	否	否	访问路径
4	file	varchar	255	否	否	文件路径
5	display	varchar	255	否	否	显示顺序
6	father_id	int		否	否	父级ID
7	dir	varchar	255	否	否	文件夹
8	type	varchar	32	否	否	文件类型

表 4-13-user（用户账户）

编号	字段名	类型	长度	是否非空	是否主键	注释
1	user_id	int		是	是	用户ID
2	state	smallint		是	否	账户状态：(1可用|2异常|3已冻结|4已注销)
3	user_group	varchar	32	否	否	所在用户组
4	login_time	timestamp		是	否	上次登录时间
5	phone	varchar	11	否	否	手机号码
6	phone_state	smallint		是	否	手机认证：(0未认证|1审核中|2已认证)
7	username	varchar	16	是	否	用户名
8	nickname	varchar	16	否	否	昵称
9	password	varchar	64	是	否	密码
10	email	varchar	64	否	否	邮箱
11	email_state	smallint		是	否	邮箱认证：(0未认证|1审核中|2已认证)
12	avatar	varchar	255	否	否	头像地址
13	open_id	varchar	255	否	否	针对获取用户信息字段
14	create_time	timestamp		是	否	创建时间

表 4-14-user_group（用户组）

编号	字段名	类型	长度	是否非空	是否主键	注释
1	group_id	mediumint		是	是	用户组ID
2	display	smallint		是	否	显示顺序
3	name	varchar	16	是	否	名称
4	description	varchar	255	否	否	描述
5	source_table	varchar	255	否	否	来源表
6	source_field	varchar	255	否	否	来源字段
7	source_id	int		是	否	来源ID
8	register	smallint		否	否	注册位置
9	create_time	timestamp		是	否	创建时间
10	update_time	timestamp		是	否	更新时间

表 4-15-warehouse_classification（仓库分类）

编号	字段名	类型	长度	是否非空	是否主键	注释
1	warehouse_classification_id	int		是	是	仓库分类ID
2	warehouse_type	varchar	64	否	否	仓库类型
3	create_time	datetime		是	否	创建时间
4	update_time	timestamp		是	否	更新时间

表 4-16-warehouse_information（仓库信息）

编号	字段名	类型	长度	是否非空	是否主键	注释
1	warehouse_information_id	int		是	是	仓库信息ID
2	warehouse_number	varchar	64	否	否	仓库编号
3	warehouse_name	varchar	64	否	否	仓库名称
4	warehouse_location	varchar	64	否	否	仓库位置
5	warehouse_type	varchar	64	否	否	仓库类型
6	warehouse_area	varchar	64	否	否	仓库面积
7	warehouse_details	text	65535	否	否	仓库详情
8	create_time	datetime		是	否	创建时间
9	update_time	timestamp		是	否	更新时间

5 系统详细设计与实现

仓储企业业务管理系统的详细设计与实现主要是根据前面的仓储企业业务管理系统的需求分析和仓储企业业务管理系统的总体设计来设计页面并实现业务逻辑。主要从仓储企业业务管理系统界面实现、业务逻辑实现这两部分进行介绍。

5.1员工用户功能模块

5.1.1 用户注册界面

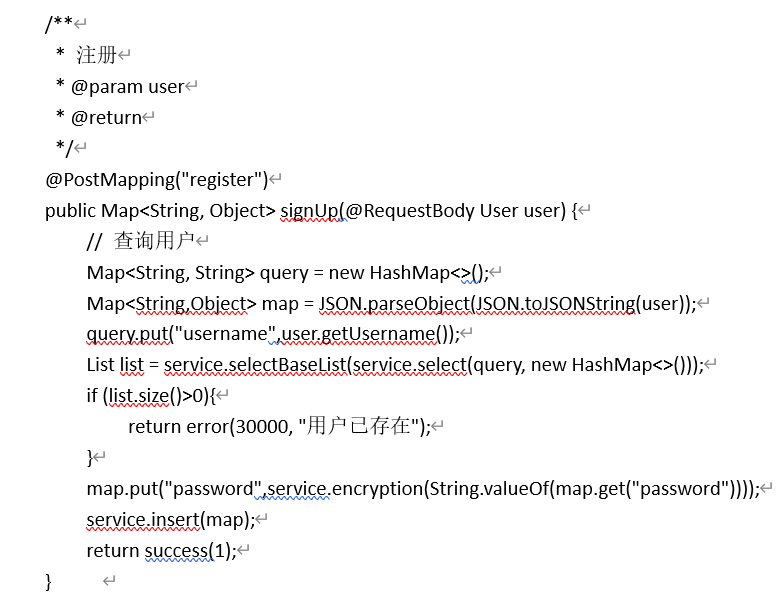

用户注册界面是仓储企业业务管理系统中的重要组成部分。该界面包含一个注册表单，其中用户需要填写用户名、密码、确认密码、电子邮箱、手机号码和标签选择等信息。为了确保安全性，还可以添加验证码字段。用户需要勾选同意系统的用户协议和隐私政策才能继续注册。注册过程中，系统应提供错误提示，及时指出输入信息的错误或不完整，并引导用户进行修正。通过这样的设计，用户可以方便地填写个人信息并完成注册，同时确保注册过程的安全和准确性。

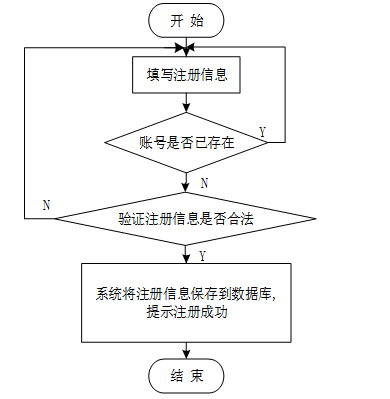

注册流程图如下图5-1所示。

图5-1 注册流程图

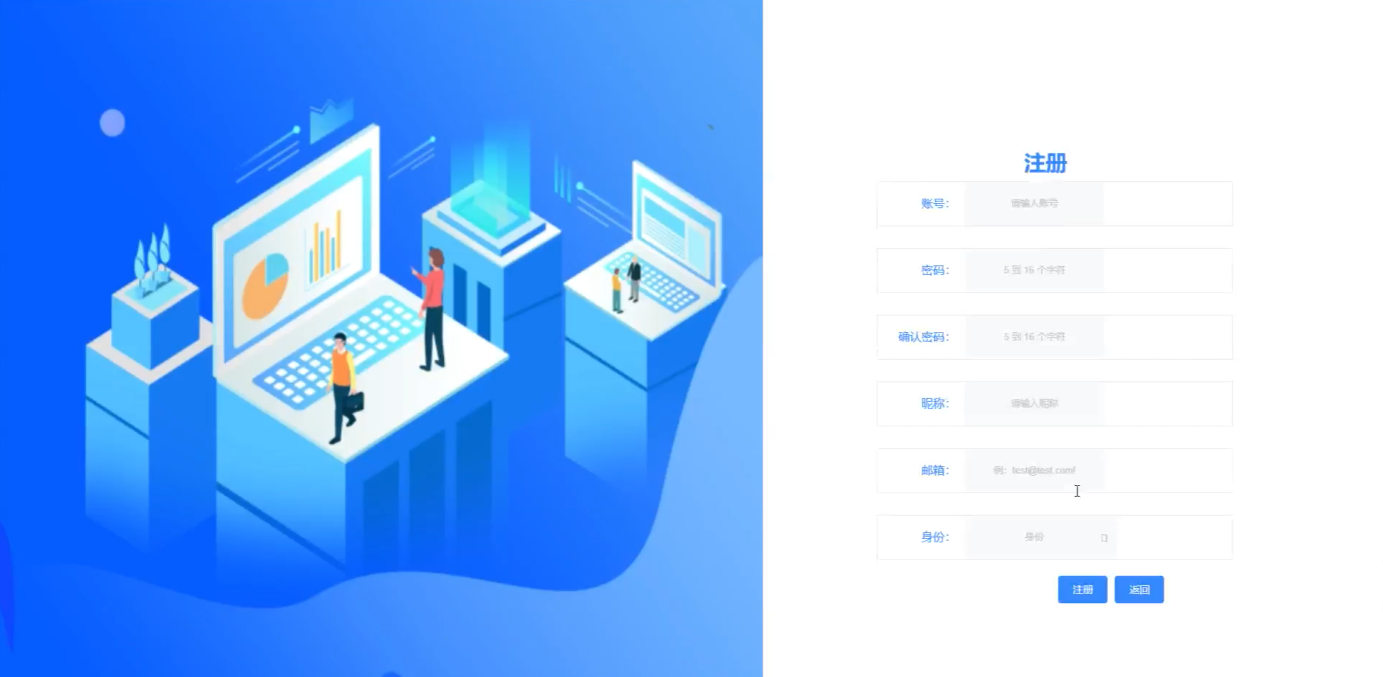

用户注册界面展示如下图5-2所示。

图5-2注册界面图

5.1.3 用户登录界面

仓储企业业务管理系统中的前台上注册后的用户是可以通过自己的账户名和密码进行登录的，当用户输入完整的自己的账户名和密码信息并点击“登录”按钮后，将会首先验证输入的有没有空数据，再次验证输入的账户名、密码和数据库中当前保存的用户信息是否一致，只有在一致后将会登录成功并自动跳转到仓储企业业务管理系统的首页中；否则将会提示相应错误信息。

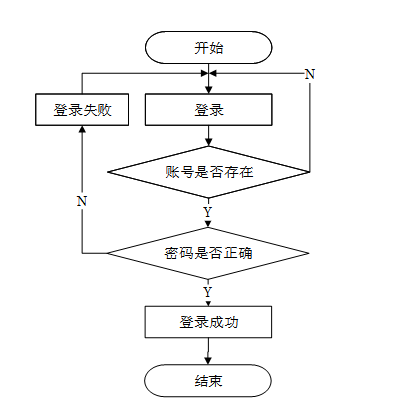

登录流程图如下图所示。

图5-3登录流程图

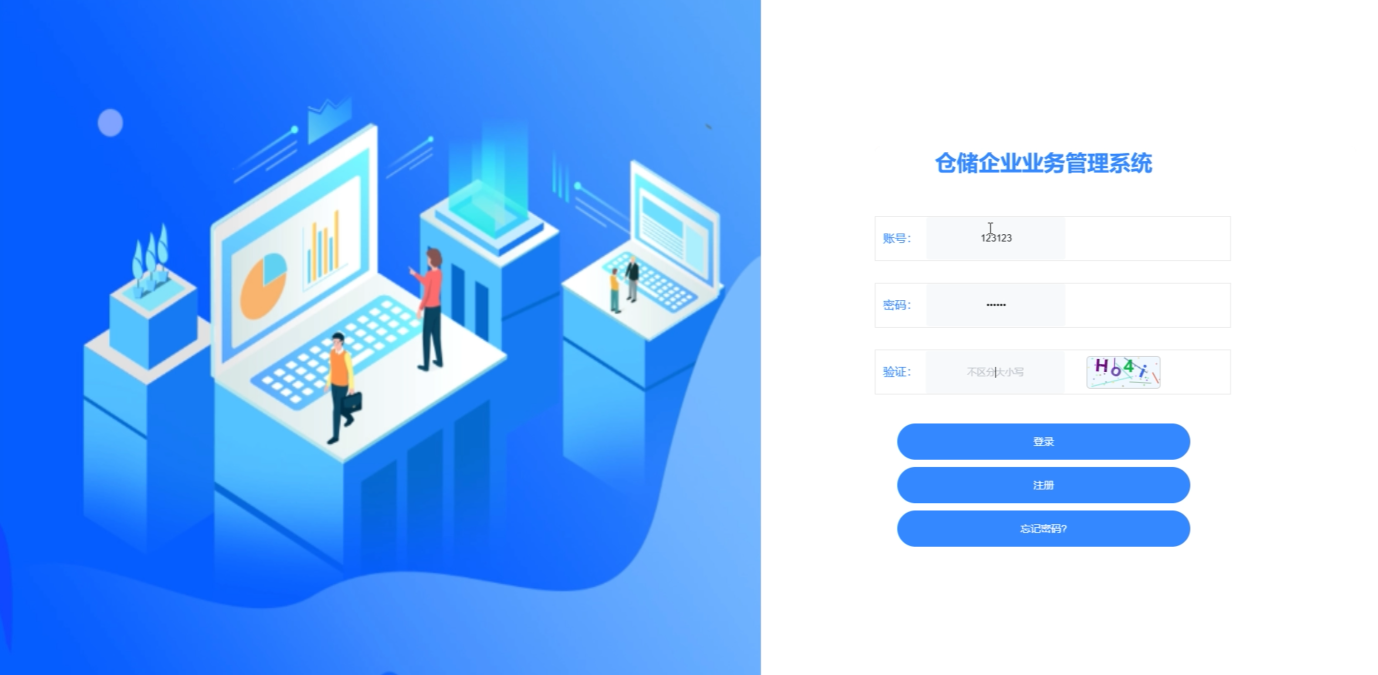

用户登录界面如下图5-4所示。

图5-4用户登录界面图

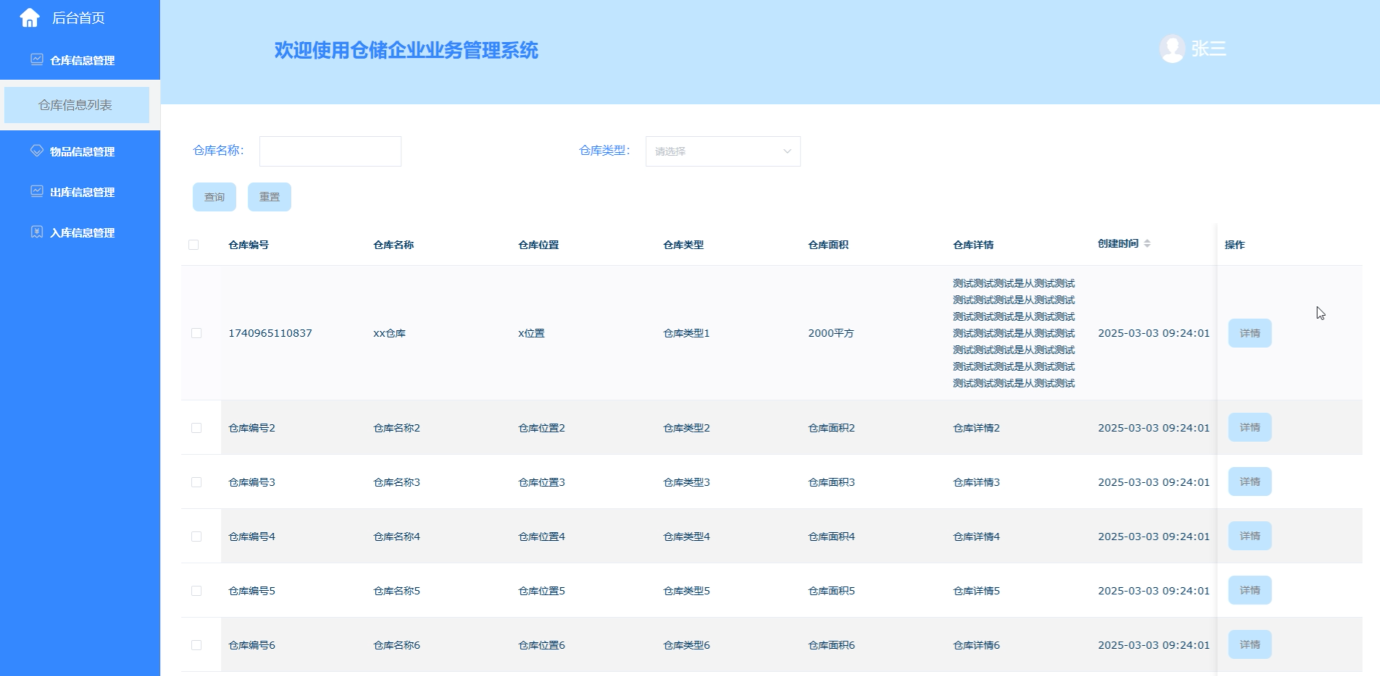

5.1.4 仓库信息管理界面

仓库信息管理模块为员工用户提供了一个简洁直观的界面，用于浏览仓库的基本信息。通过该模块，员工可以轻松查询每个仓库的位置、容量、当前存储量等关键数据，而无需进行任何修改操作。此功能的设计旨在确保所有员工都能快速获取所需信息，以支持日常工作的顺利进行，同时通过对权限的严格控制，保证了数据的安全性和完整性。仓库信息管理界面如下图5-5所示。

图5-5 仓库信息管理界面图

5.1.5 物品信息管理界面

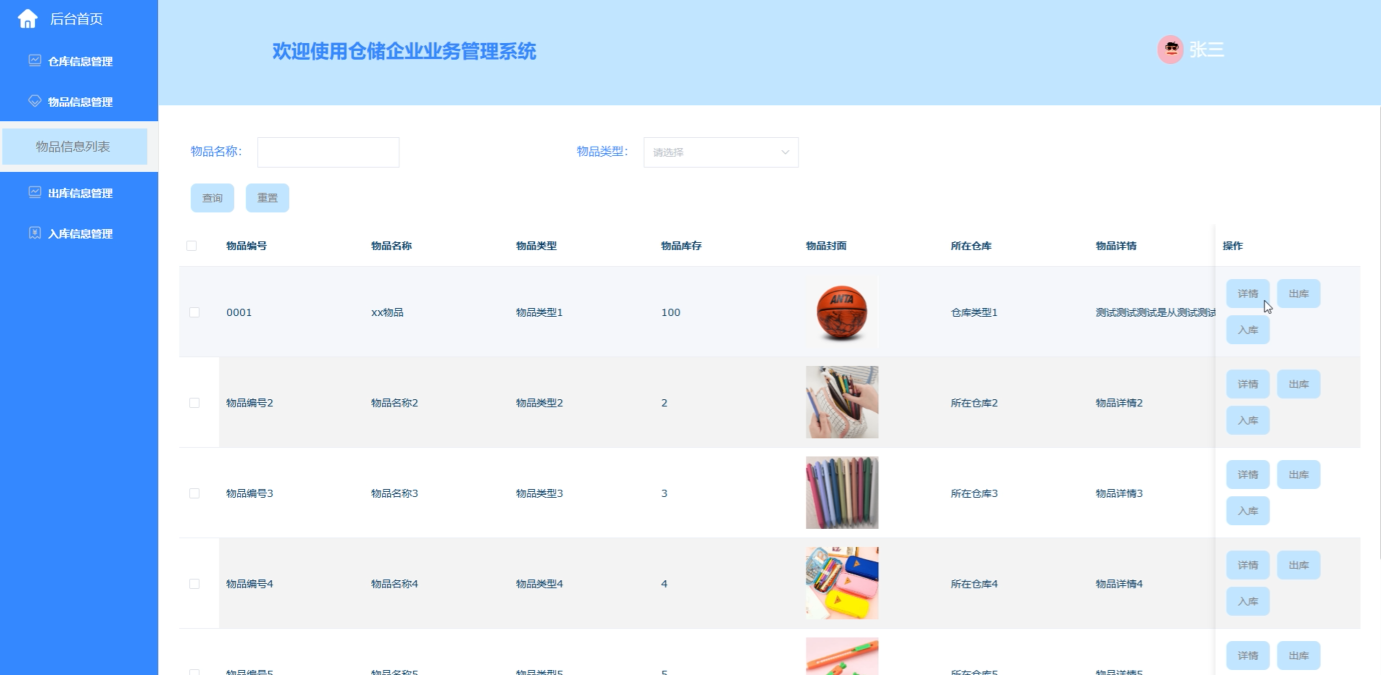

物品信息管理模块允许员工用户查看物品的详细信息，并执行物品的出库和入库操作。在查看功能中，员工能够检索物品的名称、数量、存放位置及其分类等信息；而出库和入库功能则提供了便捷的操作流程，员工只需输入相应的数量并确认操作，系统便会自动更新库存记录，确保库存数据的实时准确性。物品信息管理界面如下图5-6所示。

图5-6物品信息管理界面图

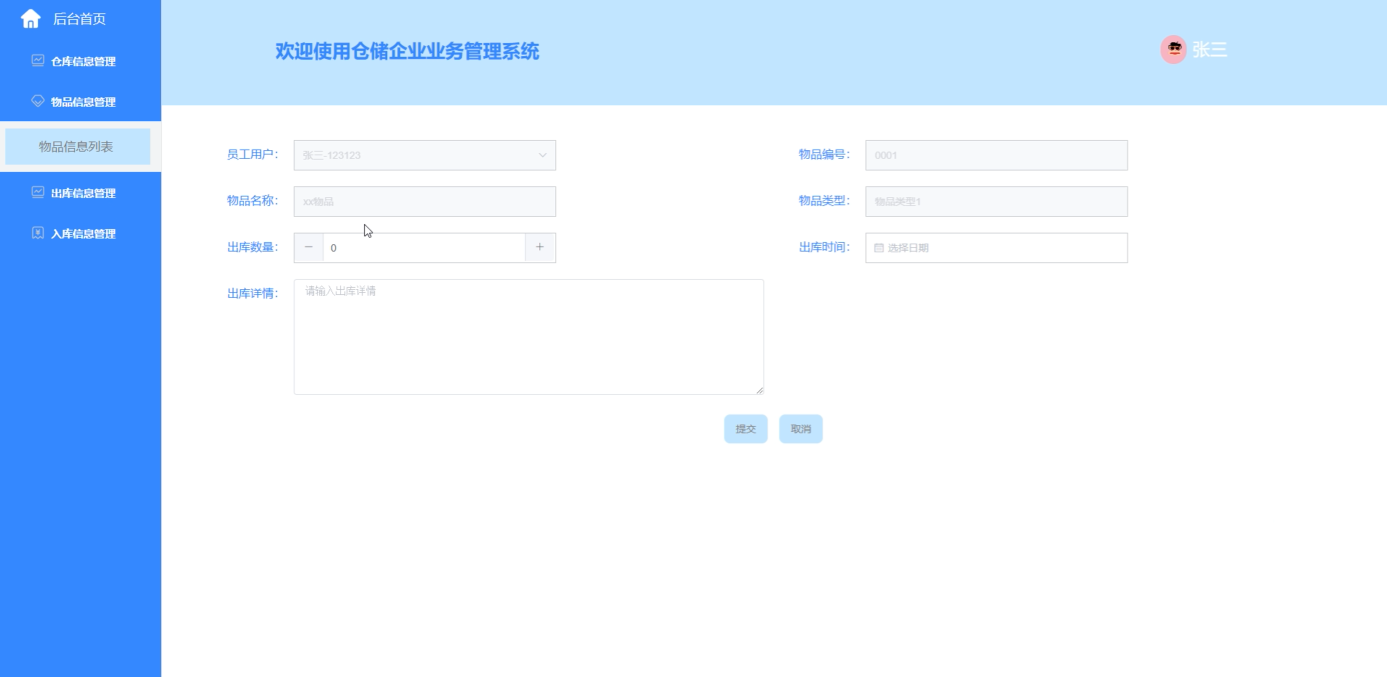

添加出库信息界面如下图5-7所示。

图5-7 添加出库信息界面图

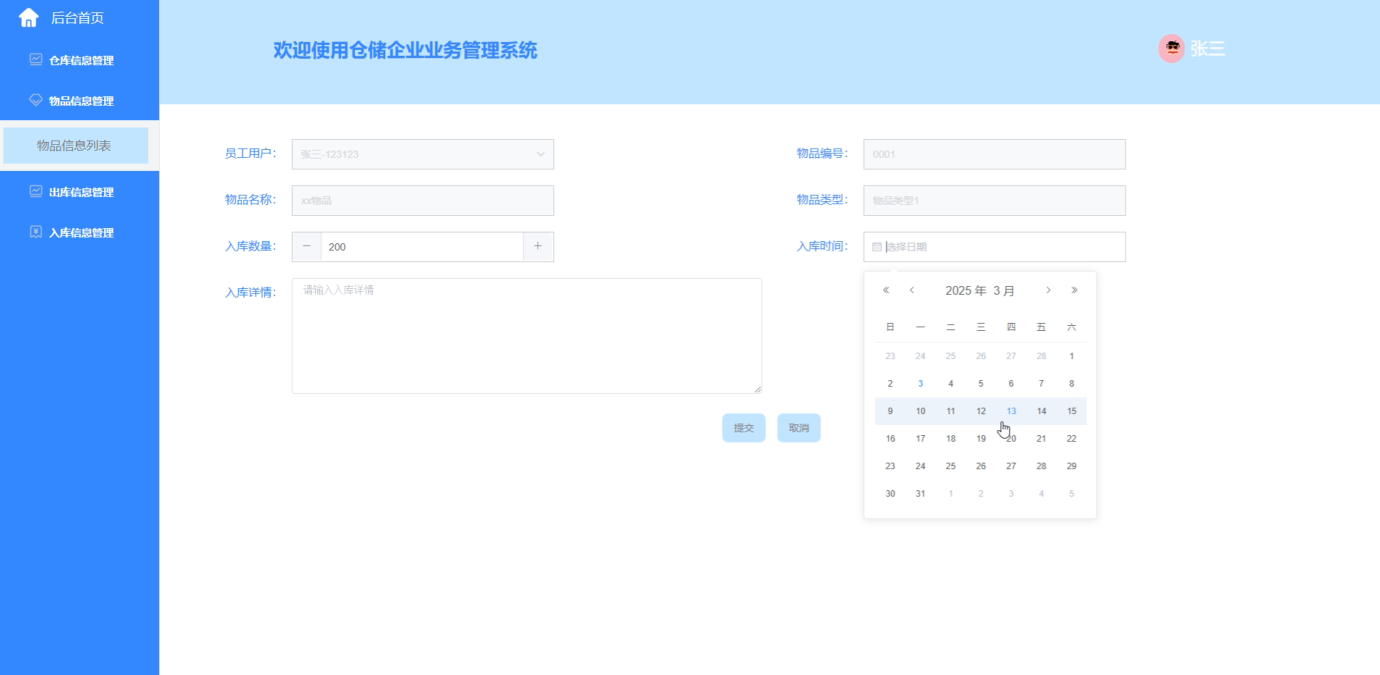

添加入库信息界面如下图5-8所示。

图5-8 添加入库信息界面图

5.2 管理员功能模块

5.2.1后台首页界面

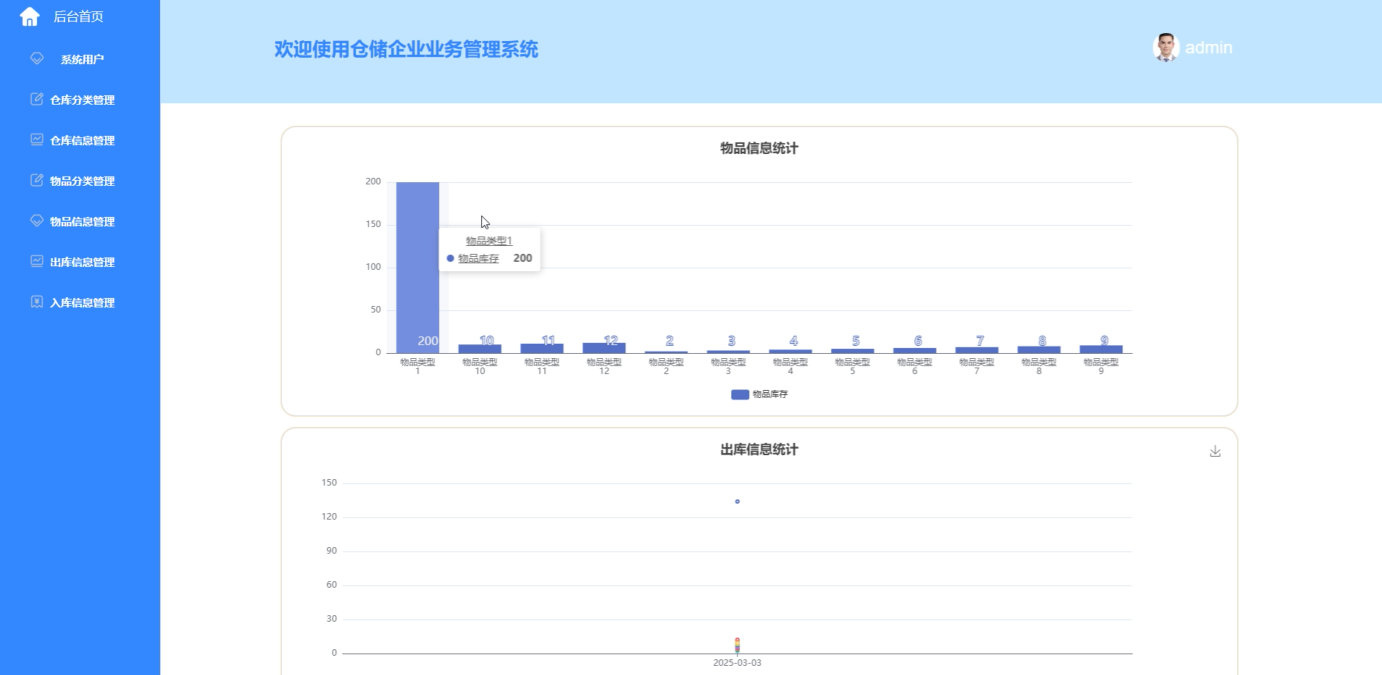

管理员的后台首页集成了物品信息统计、出库信息统计和入库信息统计等功能，提供了一个全面的数据概览平台。通过直观的图表和统计数据，管理员可以轻松掌握当前库存总量、各类物品的数量分布、出库与入库的趋势变化等关键信息。该设计不仅有助于管理员快速了解仓储业务的整体状况，还为决策制定提供了有力的数据支持。后台首页界面如下图5-9所示。

图5-9后台首页界面图

5.2.2系统用户界面

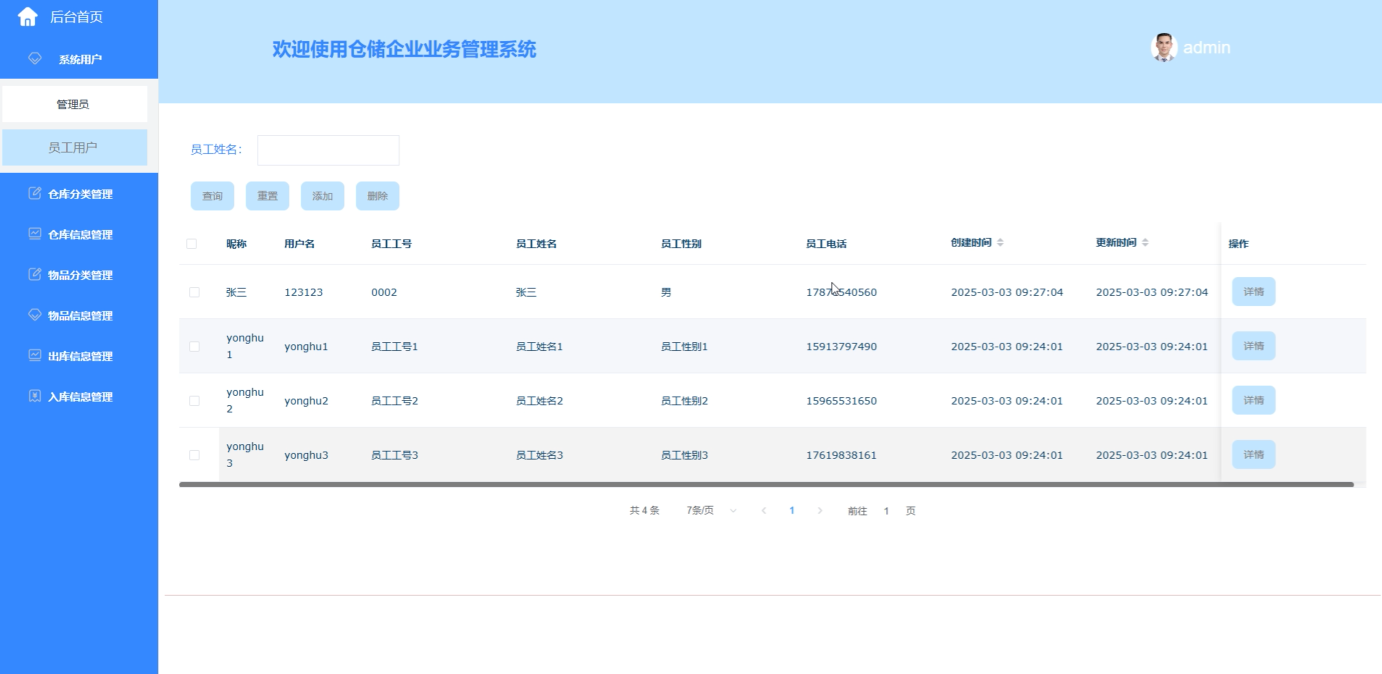

系统用户管理模块允许管理员对系统内的所有用户账户进行集中管理，包括添加新用户、删除或禁用现有用户以及调整用户权限等操作。管理员可以通过此模块高效地维护用户列表，并根据员工的具体职责分配相应的访问权限，确保系统的安全性和灵活性。系统用户界面如下图5-10所示。

图5-10系统用户界面图

5.2.3 仓库分类管理界面

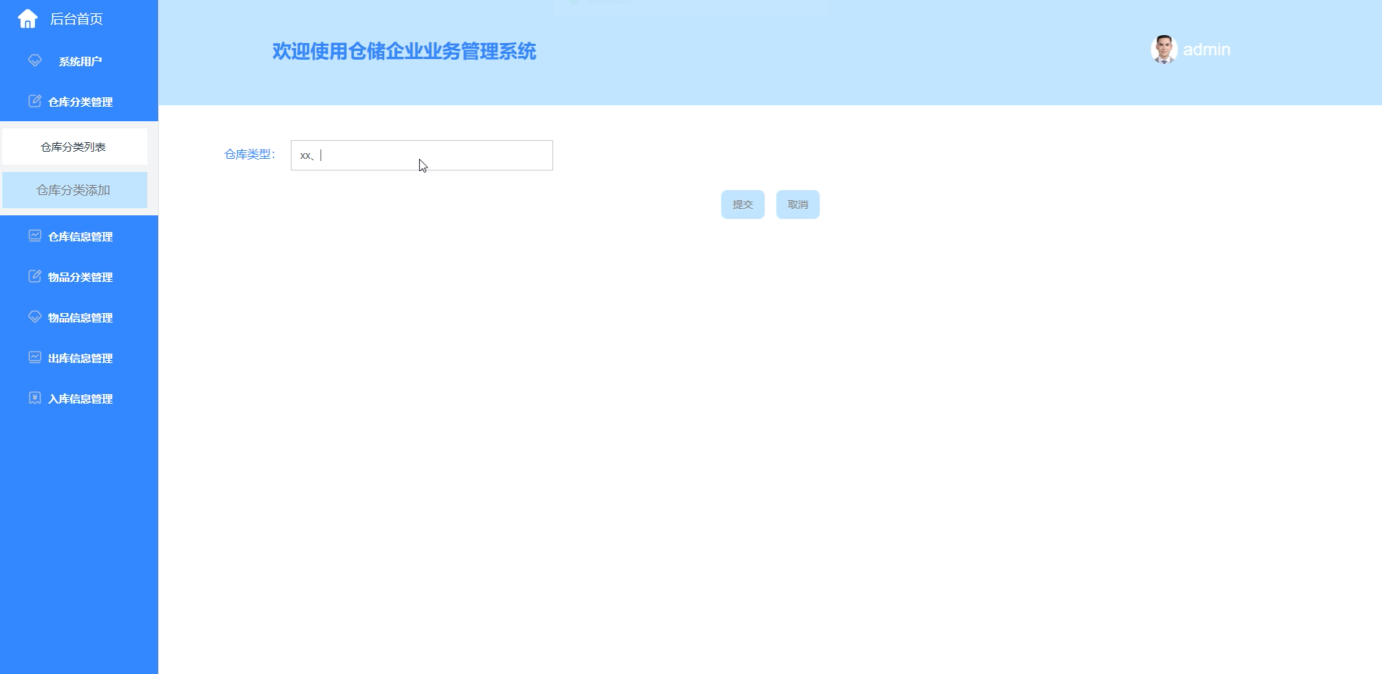

仓库分类管理模块使管理员能够定义和维护不同的仓库类别，以适应不同类型货物的存储需求。管理员可通过此模块创建新的仓库分类、编辑现有分类名称或描述，甚至删除不再需要的分类。这种灵活的分类机制帮助优化了仓库空间的利用效率，并简化了物品查找过程，提高了整体运营效率。仓库分类添加界面如下图5-11所示。

图5-11仓库分类添加界面图

5.2.4 仓库信息管理界面

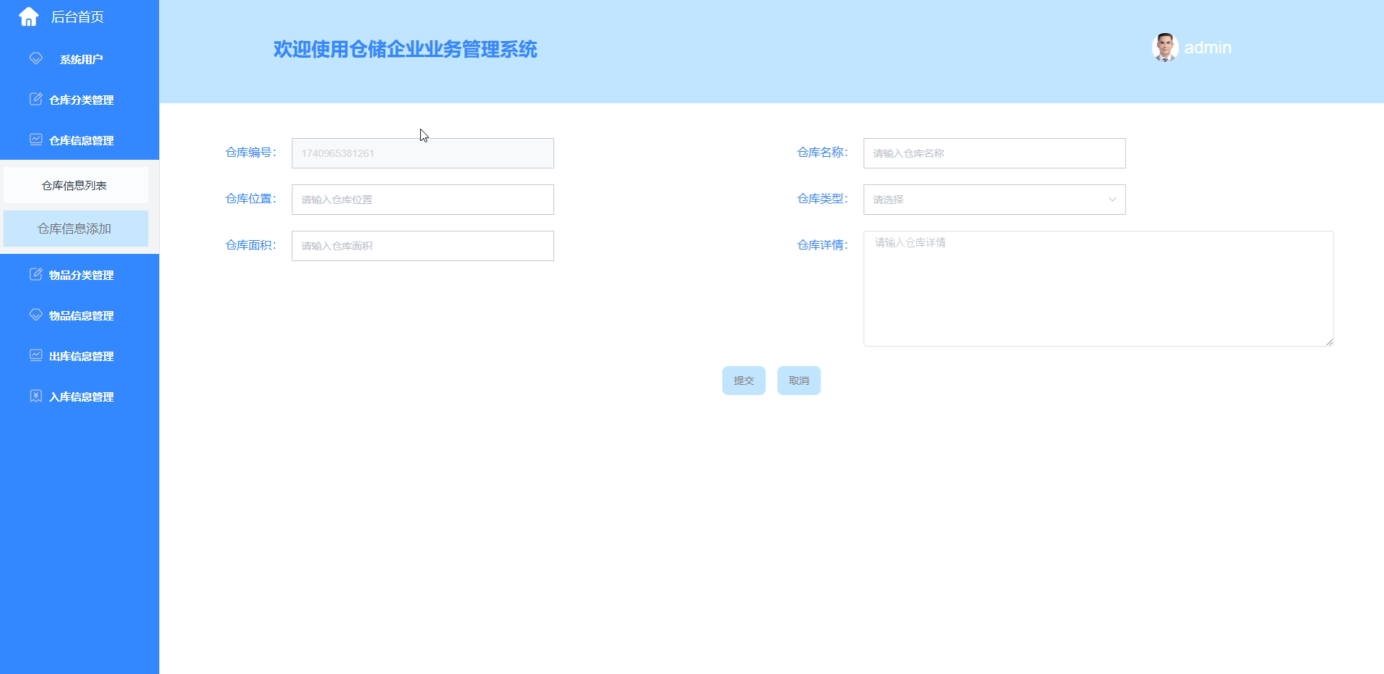

仓库信息管理模块为管理员提供了强大的工具来查看和更新仓库详细信息，如位置、容量、状态等。管理员不仅可以浏览各个仓库的基本概况，还能根据实际需要修改仓库的相关属性，确保数据的准确性和实时性。仓库信息添加界面如下图5-12所示。

图5-12 仓库信息添加界面图

5.2.5 物品分类管理界面

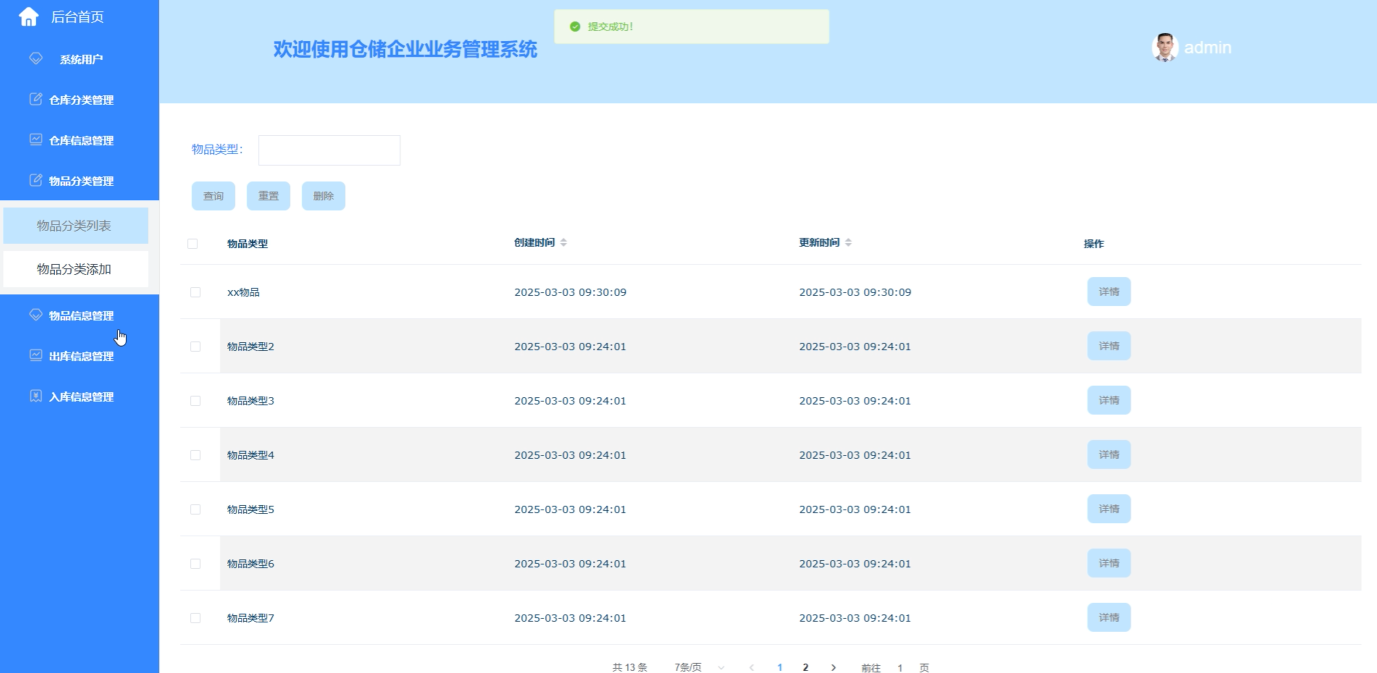

物品分类管理模块允许管理员创建并维护详细的物品分类体系，以促进物品的有效管理和快速检索。通过该模块，管理员可以新增分类、编辑分类详情或移除过时的分类。物品分类管理界面如下图5-13所示。

图5-13物品分类管理界面图

5.2.6 物品信息管理界面

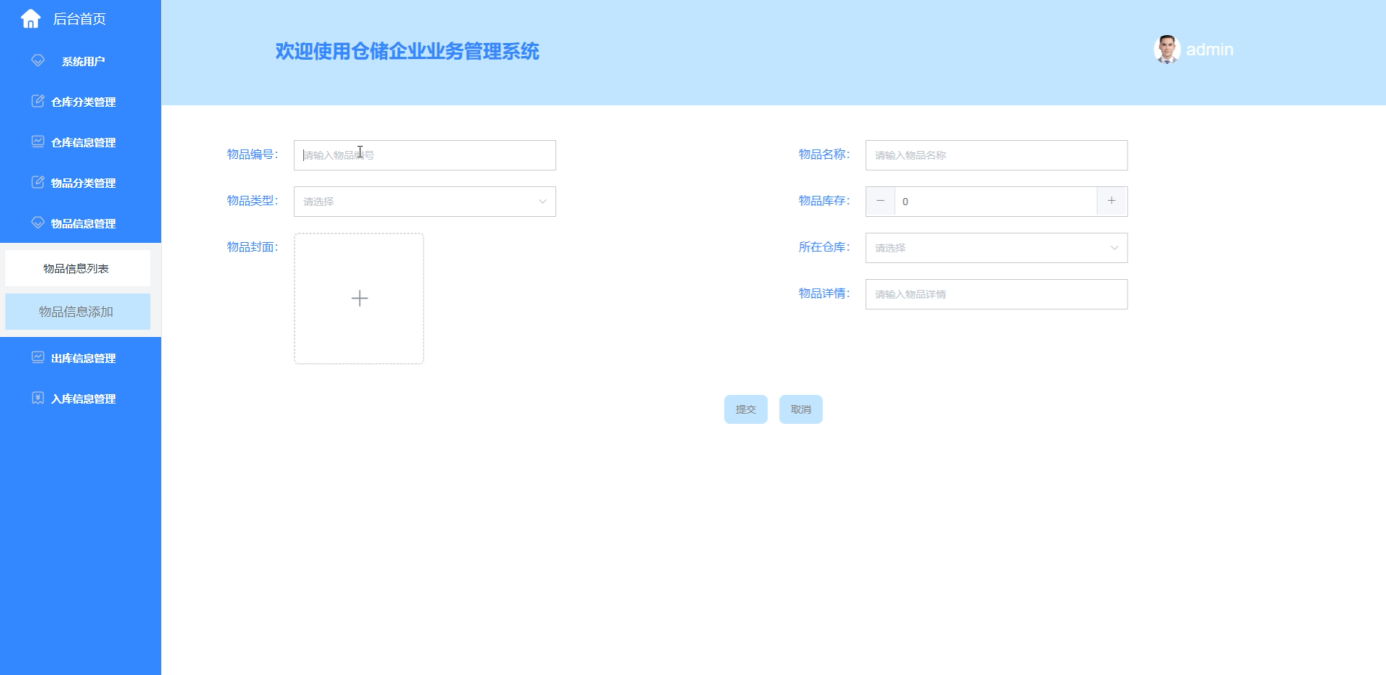

物品信息管理模块让管理员能全面掌控物品的所有相关信息，包括名称、数量、存放位置等，并支持执行新增、编辑或删除物品的操作。借助这一模块，管理员可以高效地维护物品数据库，确保数据的准确无误。同时，模块内嵌的搜索和过滤功能使得查找特定物品变得异常简便，进一步增强了管理效能。物品信息添加界面如下图5-14所示。

图5-14 物品信息添加界面图

5.2.7出库信息管理界面

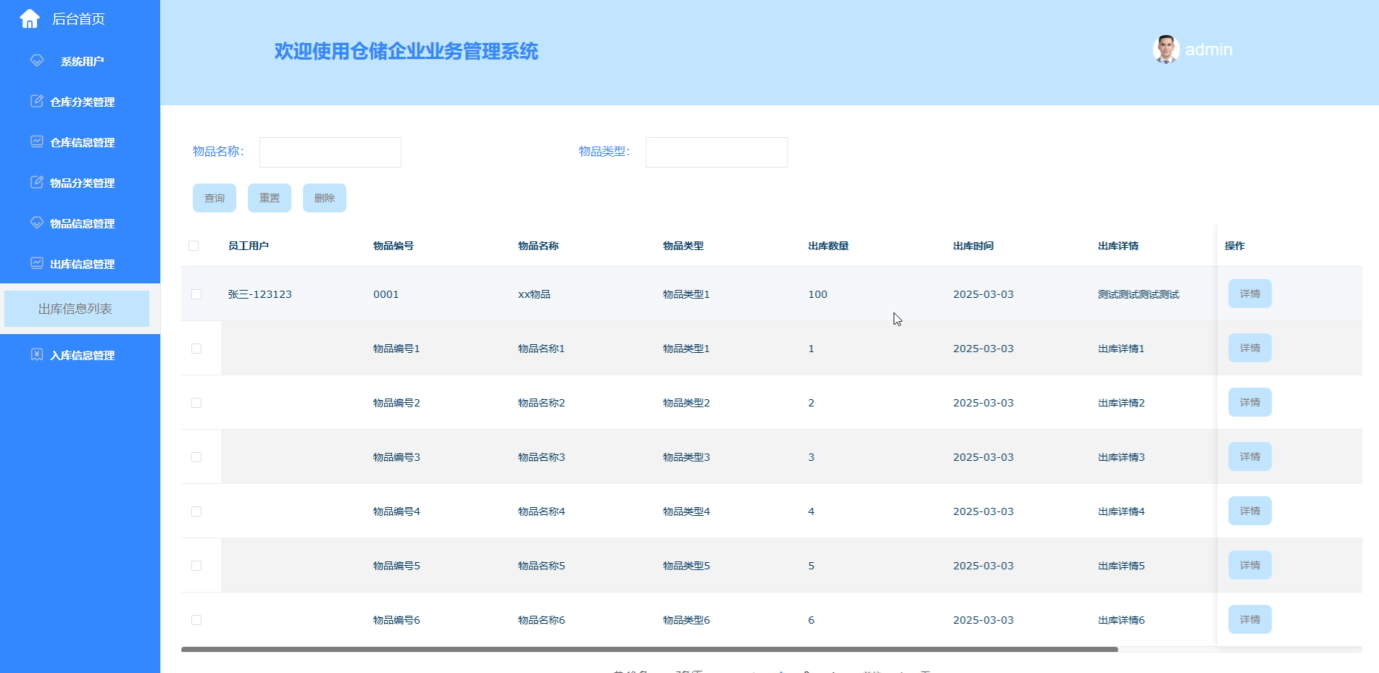

出库信息管理模块为管理员提供了处理出库请求的功能，确保所有出库操作均符合规定流程。管理员可以查看每笔出库记录的详细信息，包括时间、物品明细及数量，并在必要时进行审批或撤销操作。出库信息管理界面如下图5-15所示。

图5-15 出库信息管理界面图

5.2.8 入库信息管理界面

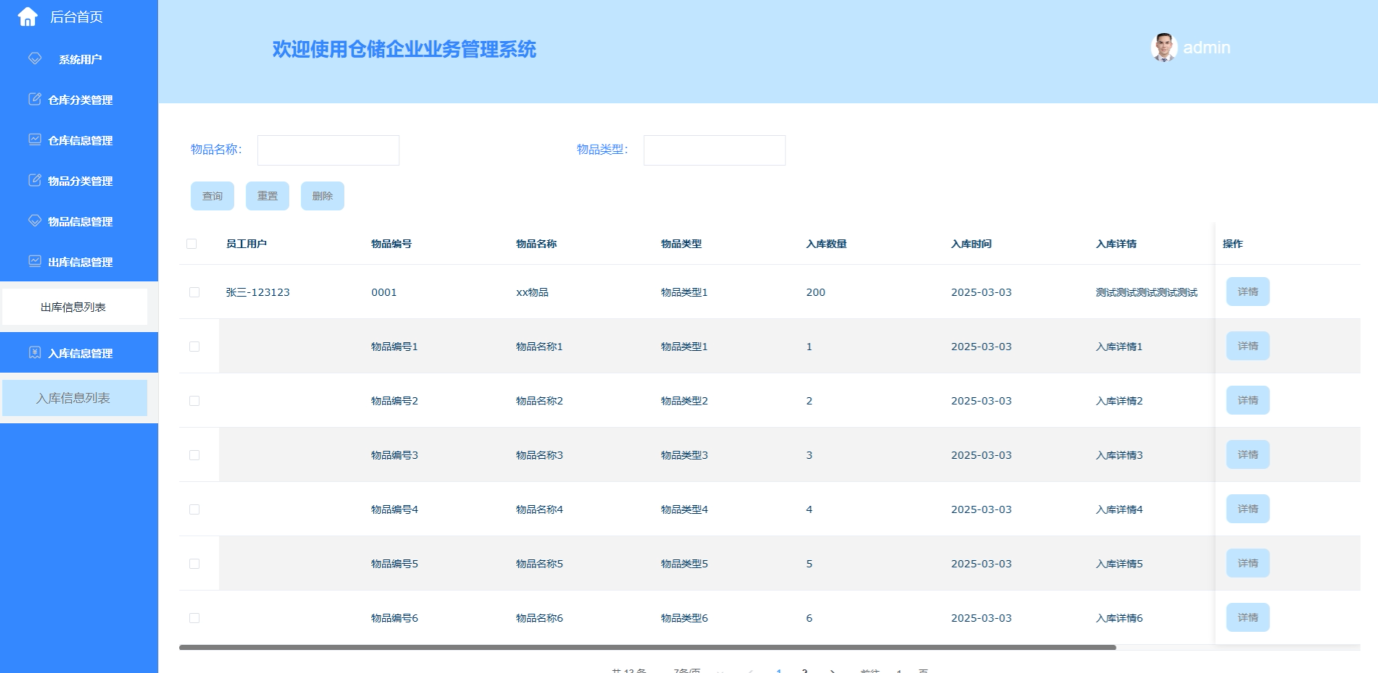

入库信息管理模块旨在帮助管理员高效处理入库事务，确保每次入库操作都能被准确记录和跟踪。管理员可以使用此模块查看入库历史记录，检查物品的入库情况，以及确认入库数量是否正确。入库信息管理界面如下图5-16所示。

图5-16 入库信息管理界面图

6系统测试

6.1 测试目的

在对该系统进行完详细设计和编码之后，就要对仓储企业业务管理系统的程序进行测试，检测程序是否运行无误，反复进行测试和修改，使之最后成为完整的软件，满足用户的需求，实现预期的功能。系统测试的目的在于确保软件正常运作，并实现其应有的功能，促进行中出现的错误和逻辑问题。系统测试不但可以找见程序运行中的系统错误，还可以找见程序运行的需要改进的地方，并去协助改良程序运行使其获得最高幅度的完备。世界一流的安装测试员可以增加软件品质，将软件系统错误概率降至最少。

6.2 功能测试

系统测试包括：用户登录功能测试、仓库信息展示功能测试、物品信息添加功能测试、出库信息搜索功能测试、用户密码修改功能测试、入库信息添加功能测试，如表6-1、6-2、6-3、6-4、6-5、6-6所示：

用户登录功能测试：

表6-1 用户登录功能测试表

用例名称	用户登录系统
目的	测试用户通过正确的用户名和密码可否登录功能
前提	未登录的情况下
测试流程	1) 进入登录页面 2) 输入正确的用户名和密码
预期结果	用户名和密码正确的时候，跳转到登录成功界面，反之则显示错误信息，提示重新输入
实际结果	实际结果与预期结果一致

仓库信息查看功能测试：

表6-2 仓库信息查看功能测试表

用例名称	仓库信息查看
目的	测试仓库信息查看功能
前提	用户登录
测试流程	点击仓库信息管理列表
预期结果	可以查看到所有仓库信息
实际结果	实际结果与预期结果一致

添加物品信息界面测试：

表6-3 添加物品信息界面测试表

用例名称	添加物品信息测试用例
目的	测试物品信息添加功能
前提	管理员正常登录情况下
测试流程	1）点击物品信息管理，然后点击添加按钮并填写信息。 2）点击进行提交。
预期结果	提交以后，页面会显示新的物品信息
实际结果	实际结果与预期结果一致

出库信息搜索功能测试：

表6-4出库信息搜索功能测试表

用例名称	出库信息搜索测试
目的	测试出库信息搜索功能
前提	无
测试流程	1）在搜索框填入搜索关键字。 2）点击搜索按钮。
预期结果	页面显示包含有搜索关键字的出库信息
实际结果	实际结果与预期结果一致

密码修改搜索功能测试：

表6-5 密码修改功能测试表

用例名称	密码修改测试用例
目的	测试管理员密码修改功能
前提	管理员用户正常登录情况下
测试流程	1）管理员密码修改并完成填写。 2）点击进行提交。
预期结果	使用新的密码可以登录
实际结果	实际结果与预期结果一致

入库信息添加功能测试：

表6-6入库信息添加功能测试表

用例名称	入库信息添加测试用例
目的	测试用户入库信息添加功能
前提	用户正常登录情况下
测试流程	1）搜索查看入库信息，点击添加。 2）填写添加内容，提交订单。
预期结果	显示入库信息添加结果
实际结果	实际结果与预期结果一致

6.3 测试结果

通过编写仓储企业业务管理系统的测试用例，已经检测完毕用户登录功能测试、仓库信息展示功能测试、物品信息添加功能测试、仓库信息搜索功能测试、用户密码修改功能测试、入库信息添加功能测试，通过这6大模块为仓储企业业务管理系统的后期推广运营提供了强力的技术支撑。

结论

本次仓储企业业务管理系统将Spring Boot技术同现实仓储企业业务管理工作进行相结合，在系统功能开始编码之前，作者花费了大量时间在图书馆内进行资料文献的收集和总结，通过大量文献的分析，能够发现，仓储企业业务管理的方式在当前仓储市场及管理中扮演的位置是越来越重要，而使用的方式也是越来越多元化，也正是因为这个原因，作者深深的希望能够开发出一种专门针对性的仓储企业业务管理系统，以满足不同用户的多样化需求。

仓储企业业务管理系统得到设计与实现，利用了目前市场上普遍使用的Java编程语言，以及MySQL数据库管理功能，和目前比较流行的Spring Boot框架进行系统界面的布置，以现实生活的教育管理过程为标准，设计实现了包括整合仓库信息管理、物品信息管理、出库信息管理、入库信息管理等功能，为用户提供多元前面的功能操作，基本实现整个仓储企业业务管理流程。

但是由于本人受到了技术水平的限制，在有限的时间，只能够将系统功能模拟时的功能实现，在许多功能方面仍然存在很大的弊端，而这些弊端需要不断的测试，不断的总结，不断的改进。例如本次系统设计中，在数据储存的方面并不够全面，很容易出现信息泄露的风险；例如针对用户权限的设置同样不够全面完整，没有考虑权限在实际情况的运用是否能够完美执行。而在这之后的日子里，我将会继续学习Spring Boot技术和相关的信息技术，对系统功能进行更加完整的，详细的分析，将系统功能一一进行完善，帮助使用者完成相应的操作。
