tessent shell

    Tessent Shell是一个Tcl shell环境，提供一个一体的Tcl命令设置和命名惯例（传统），Tessent Shell可以对设计执行以下操作：通过Tessent Shell命令行运行Tessent工具。工具包括：TessentFastScan、Tessent TestKompress、Tessent Scan、Tessent Diagnosis、Tessent MemoryBIST（shell）、Tessent LogicBIST（shell）、Tessent Scan/ScanPro。

    可以在Tessent Shell中运行现成的dofile文件，只有当调用Tessent Shell节点工具和加载设计数据时需要对dofile做少量修改。

Tessent Shell：环境（Contexts） 和模式（Modes）

调用（invocation）、系统模式（system modes）和环境 （context）

    调用Tessent Shell用到命令tessent -shell，调用之后默认的系统模式是setup，环境涉及到广泛的功能，经常对应于具体的节点工具、产品或license特点。

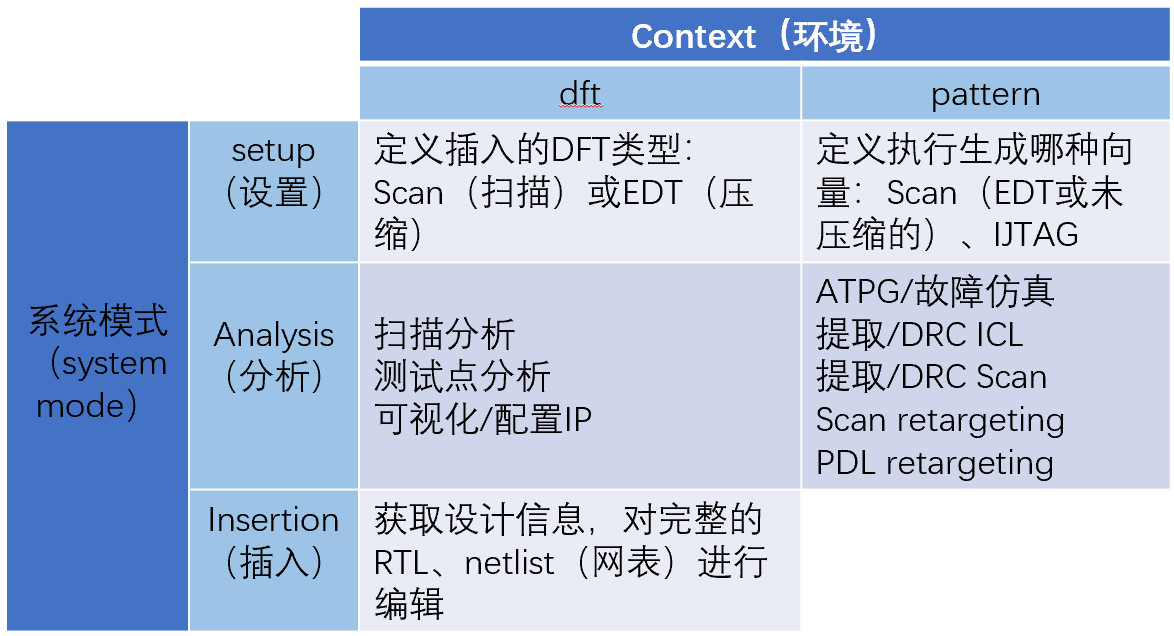

    每个环境（context）都有几种不同的系统模式：setup（设置）是工具进入时的模式，用于定义当前的环境，指定或者加载设计信息；analysis（分析）是用于执行设计分析，向量生成，PDL retargeting和仿真；insertion（插入）用于执行设计编辑和获取设计信息。

    设置环境，然后系统模式会显示你想要tessent shell执行哪种任务；使用set_context命令来设置环境；例如：SETUP》 set_context patterns -scan。

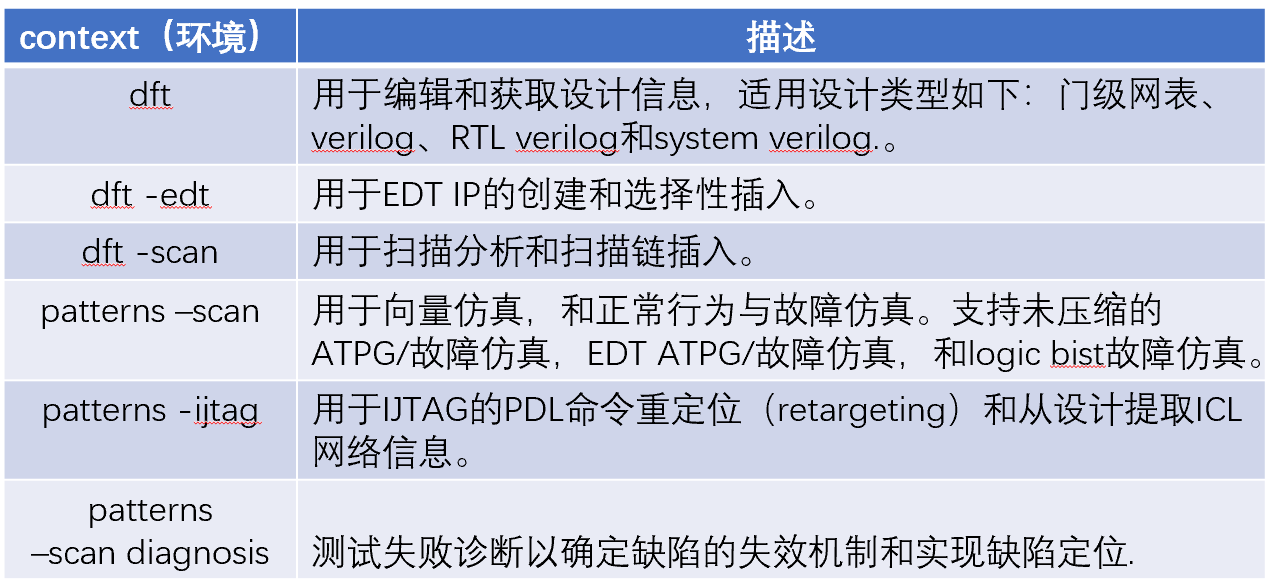

环境（Context）

命令语法和结构

    Tessent Shell使用Tcl命令语法：最小化的打字命令结构不需要打出完整的命令，使用Tab键来补充完整命令名字。例如，打insert_test_logic 这个命令：

     》i_t_l（按Tab）

     》insert_test_logic（自动补充完整命令）

    命令与对应的执行操作类型

    对于Tessent Shell中所有节点工具环境命令的描述，可以参考Tessent Shell Reference Manual。

Tessent Shell调用FastScan

    原本的节点工具命令：

    fastscan netlist_file -library cell_library_file -dofile dofile -log_file atpg_patterns.log

    Tessent Shell调用命令：

    tessent -shell -dofile new_dofile -log_file atpg_patterns.log

    new_dofile包含以下内容：

•     set_context patterns -scan
•     read_verilog netlist_file
•     read_cell_lib cell_library_file
•     set_current_design
•     dofie dofile（此处的dofile与fastscan的命令中读取的dofile为一个文件）

    多个核/pattern sets限制可以用一个整合的ddofile实现；dofile的背景兼容性是完全支持的。

 用Tessent工具获取帮助

    1.用Tab键把命令补充完整

• 如果你输入的命令是不完整的，摁Tab键工具会列出来所有匹配的命令

      —— set_con <Tab>会返回两个选项

•     set_contxt
•     set_contention_check

    2.  help显示在当前context和system mode有效的命令，*表示匹配一个或多个字符。

    SETUP> help read_c*

    read_cell_library

    read_config_data

    read_core_description

    3.-All显示所有匹配的命令，即使不是当前context和system mode有效的

    SETUP> help read_c* -all

    read_cell_library

    read_config_data

    read_core_description

    read_cpf     (...unavailable...)

    4.help加上命令名字查看命令语法

    5.help <command> -manual打开手册的命令页

    6.在DFT session里运行UNIX/Linux操作系统的命令

• Analysis/SETUP/ ... > system [Unix command]

    7.执行Kshell 编辑

• Analysis/SETUP/ ... > set command editing -vi

 有效的工具和系统命令

    1.可以在工具环境里使用的系统命令

• ls
• pwd
• cat <filename>
• setenv
• unsetenv

    2.工具命令可以帮助浏览工具或与与操作系统的交互。一些命令需要加载设计后才能使用，或者需要在一个确定的contex里。

• history ——显示之前在tessent shell里执行的一系列命令
• report_environment ——显示许多最常用的使用“set...”命令当前设置的值
• report_resources ——显示当前工具session调用的机器资源
• report_vesion_data ——显示当前软件版本
• system <os_command> ——通过给操作系统指定命令用于执行
