1. 概念

1.1 部署迭代

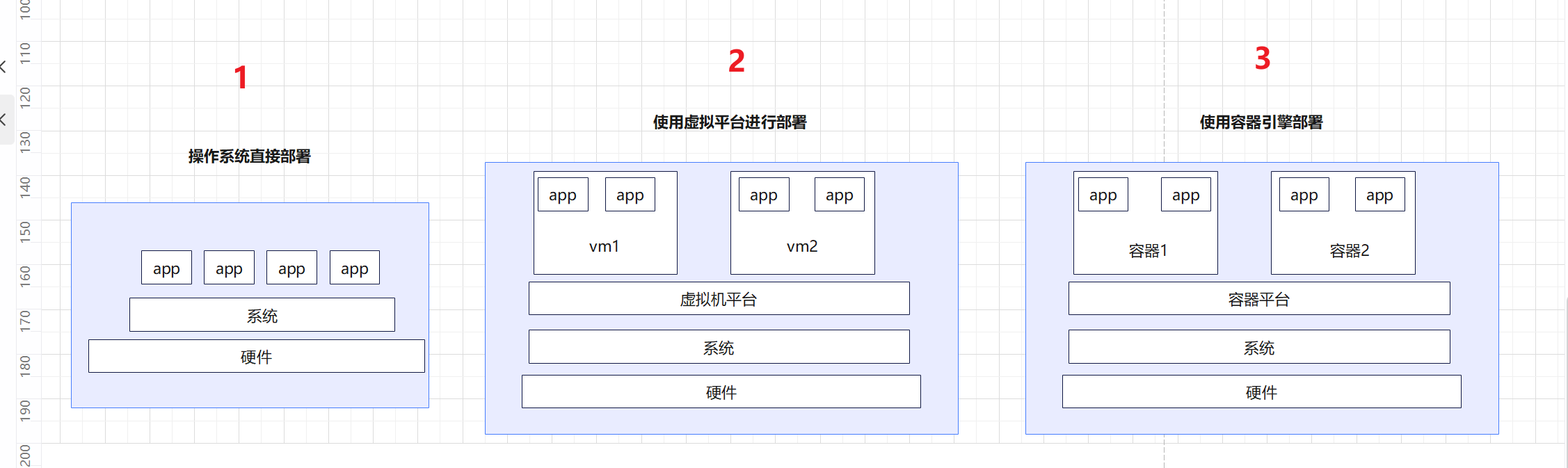

部署方式的迭代

部署方式，分为三个阶段.

1. 实体物理机器阶段，即一台物理进行部署多个app ，容易出现系统环境污染。

1. 虚拟机部署，解决了环境污染问题，但是软件模拟硬件运行也需要消耗大量的硬件资源。

1. 容器化部署，使用软件模拟环境部署，不需要软件模拟硬件的资源，在文件系统上做隔离，不在硬件上做隔离

k8s就是基于容器化部署产生的产生，容器管理工具

k8s 优势

• 服务发现和负载均衡

• 存储的编排（添加任何本地或云服务器）

• 自动部署和回滚

• 自动分配cup 内存资源

• 自我修复（需要时启动新的容器）

• Secret （安全相关信息）和配置管理

• 大型规模的支持

• 开源

k8s 支持规模数量

• 每个节点的pod数量不超过110个

• 节点总数不超过5000

• pd总数不超过150000

• 容器总数不超过300000

1.2 pod的概念

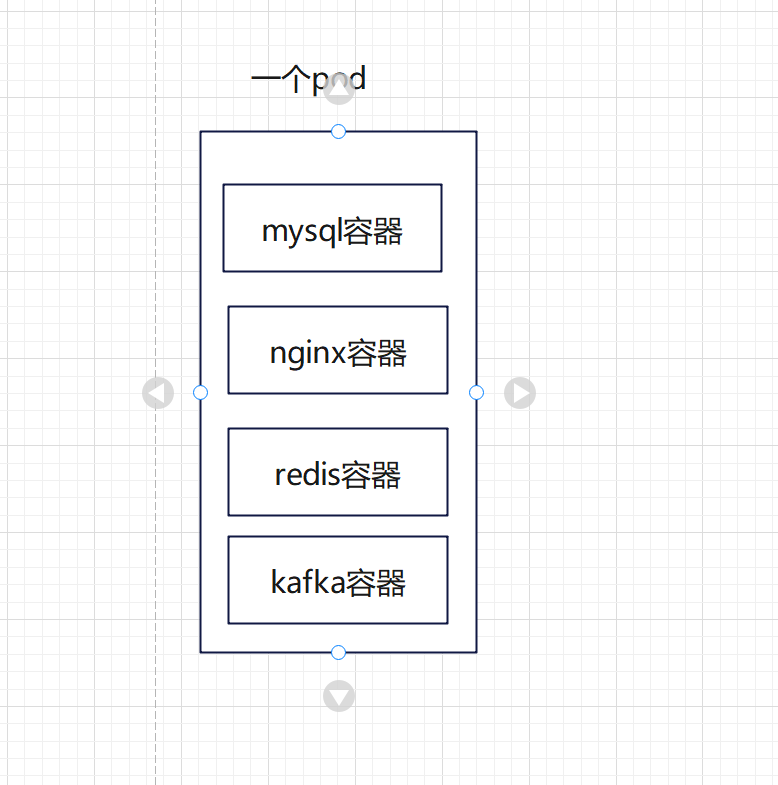

pod是一个容器组

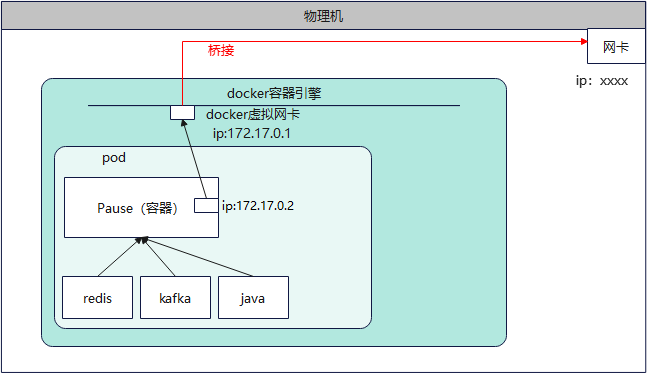

Pause 容器，是pod内部第一个启动容器

• pause 这个容器需要初始化网络环境，有pause这个容器去向docker引擎申请网络环境

• 然后需要启动容器应用再创建，加入到pause容器的网络环境中。

• pause也会去管理在pause网络环境中也就是 pod中的其他容器的进程

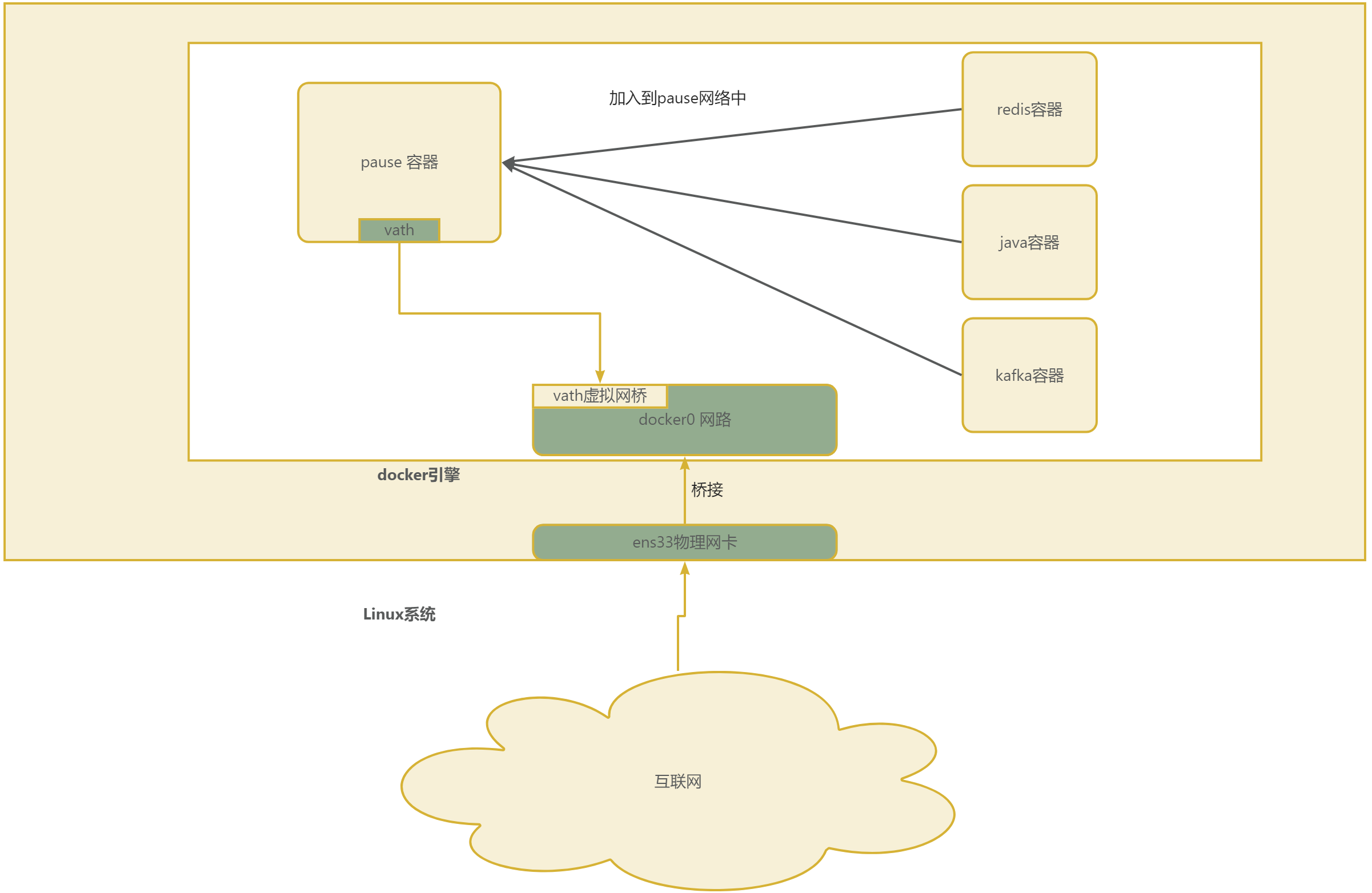

pause 容器使用了docker network 模式中的 bridge（桥接模式） 模式，创建一个docker网络环境。

后面同属于pause网络的容器使用了 contariner 模式加入到pause容器的docker nerwork 网络中。

1.3 k8s的网络要求

• 所有的Pods之间可以在不使用NAT网络地址转换的情况下相互通信*

• 所有的Nodes之间可以在不使用NAT网络地址转换的情况下相互通信

• 每个Pod自己看到的自己的ip和其他Pod看到的一致

k8s网络模型设计原则

• 每个Pod都拥有一个独立的 IP地址，而且 假定所有 Pod 都在一个可以直接连通的、扁平的网络空间中 。

• 不管它们是否运行在同 一 个 Node (宿主机)中，都要求它们可以直接通过对方的 IP 进行访问。

• 设计这个原则的原因 是，用户不需要额外考虑如何建立 Pod 之间的连接，也不需要考虑将容器端口映射到主机端口等问题。

1.4 k8s中容器与容器的通信

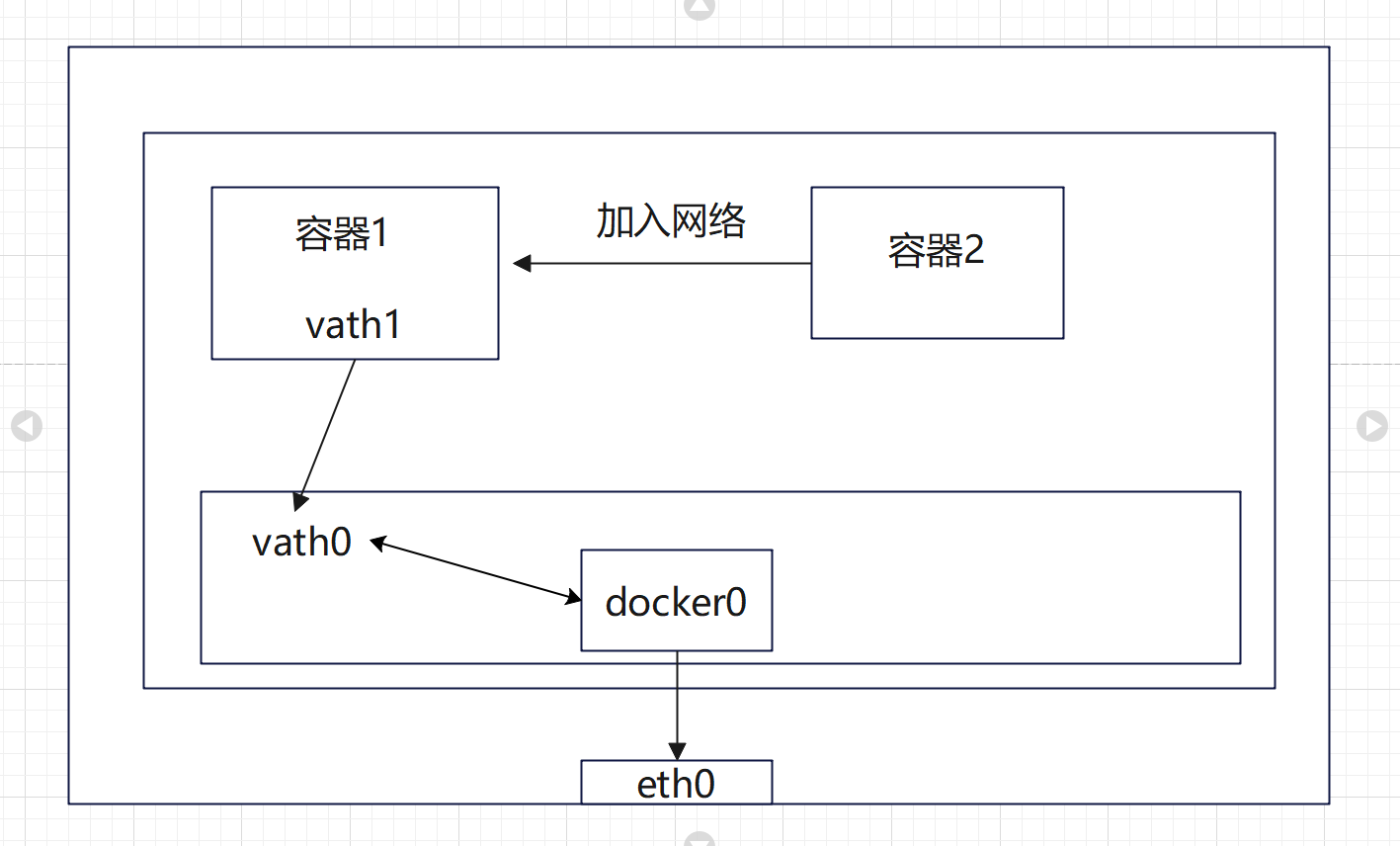

pod中每个docker容器和pod在一个网络命名空间内，所以ip和端口等等网络配置，都和pod一样，主要通过一种机制就是，docker的一种网络模式，container，新创建的Docker容器不会创建自己的网卡，配置自己的 IP，而是和一个指定的容器共享 IP、端口范围等

*pod之间的通信

pod与pod之间的网络：首先pod自身拥有一个IP地址，不同pod之间直接使用IP地址进行通信即可

同一台node节点上pod和pod通信

疑问：那么不同pod之间，也就是不同网络命名空间之间如何进行通信（现在还是，同一台node节点上）

解决：

简单说veth对就是一个成对的端口，所有从这对端口一端进入的数据包，都将从另一端出来。

为了让多个Pod的网络命名空间链接起来，我们可以让veth对的一端链接到root网络命名空间（宿主机的），另一端链接到Pod的网络命名空间。

嗯，那么继续。

还需要用到一个Linux以太网桥，它是一个虚拟的二层网络设备，目的就是把多个以太网段连接起来，它维护一个转发表，通过查看每个设备mac地址决定转发，还是丢弃数据

• pod1-->pod2（同一台node上），pod1通过自身eth0网卡发送数据，eth0连接着veth0，网桥把veth0和veth1组成了一个以太网，然后数据到达veth0之后，网桥通过转发表，发送给veth1，veth1直接把数据传给pod2的eth0。

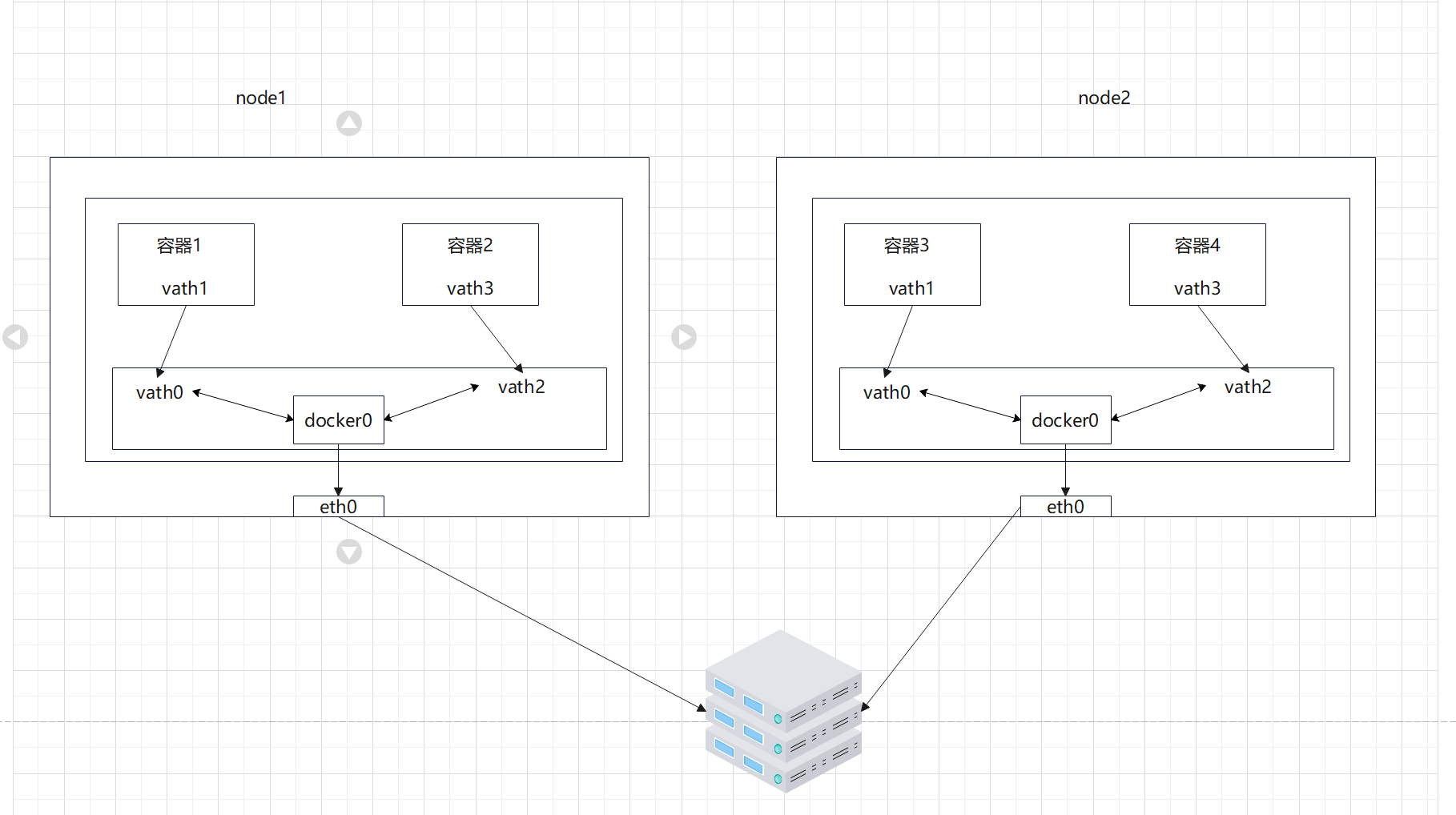

k8s集群中，每个node节点都会被分配一个CIDR块，（把网络前缀都相同的连续地址组成的地址组称为CIDR地址块）用来给node上的pod分配IP地址，另外还需要把pod的ip和所在nodeip进行关联

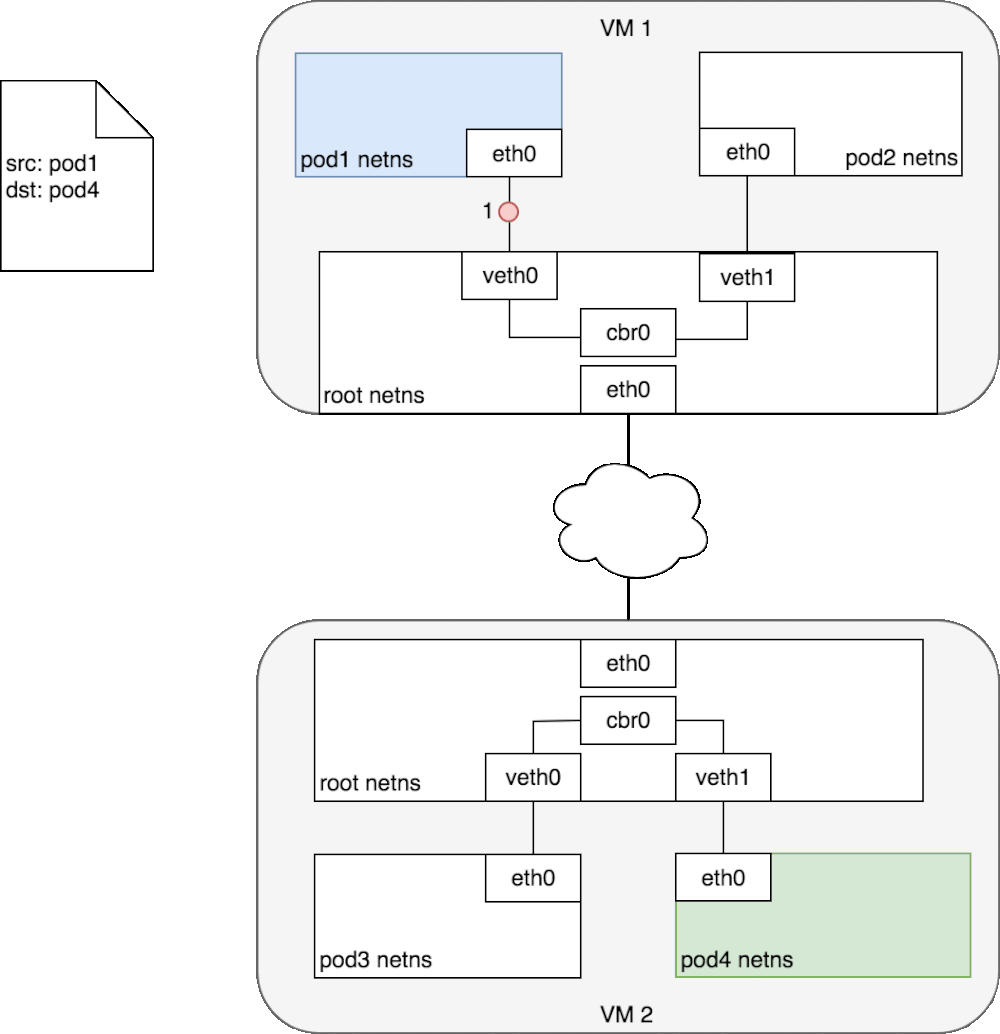

• 比如node1上pod1和node2上的pod4进行通信

1. 1. 首先pod1上网卡eth0将数据发送给已经管理到root命名空间的veth0上，被虚拟网桥收到，查看自己转发表之后，并没有pod4的mac地址。

1. 1. 就会把包转发到默认路由，（root命名空间的eth0上，也就是已经到了node节点的往卡上）通过eth0，发送到网络中。

1. 1. 寻址转发后包来到了node2，首先被root命名空间的eth0设备接受，查看目标地址是发往pod4的，交给虚拟网桥路由到veth1，最终传给pod4的eth0上。

不通节点的pod通信

1.5 什么是cni？

文章 ： [深入解读 CNI：容器网络接口 · Jimmy Song](深入解读 CNI：容器网络接口 - Jimmy Song 工作流程 容器网络接口（CNI）规范定义了容器如何配置网络，其中包括 ADD 、 CHECK 、 DELETE,、 GC 和 VERSION 五种操作。 容器运行时通过调用各种 CNI 插件来执行这些操作，从而实现容器网络的动态管理和更新。)

1.5.1 cni的基础概念 1

我需要了解cni是因为k8s使用了CNI标准去解决容器的网络的环境。

CNI 是 Containet Network Interface 容器网络接口，英文的缩写

CNI 规范包含以下几个核心组成组成部分：

• 网络配置的格式：定义了管理员如何定义网络配置。

• 请求协议：描述了容器运行时如何向网络插件发出网络配置或清理请求。

• 插件执行过程：详细阐述了插件如何根据提供的配置执行网络设置或清理。

• 插件委派：允许插件将特定功能委托给其他插件执行。

• 结果返回：定义了插件执行完成后如何向运行时返回结果的数据格式。

CNI 规范通过定义这些核心组成部分，确保了不同的容器运行时和网络插件能够以一致的方式进行交互，实现网络配置的自动化和标准化。 CNI 规范的一些要点

CNI 规范的一些要点

CNI 是一个插件化的容器化网络解决方案
CNI 插件为可执行文件
单个 CNI 插件的职责是单一的
CNI 插件是呈链式调用的
CNI 规范为一个容器定义一个 Linux 网络命名空间
CNI 的网络定义存储为 JSON 格式
网络定义通过 STDIN 输入流传输到插件，这意味着宿主机上不会存储网络配置文件，其他的配置参数通过环境变量传递给插件

CNI 插件根据操作类型，接收相应的网络配置参数，执行网络配置或清理任务，并返回执行结果。这一流程确保了容器网络的动态配置与容器生命周期的同步。

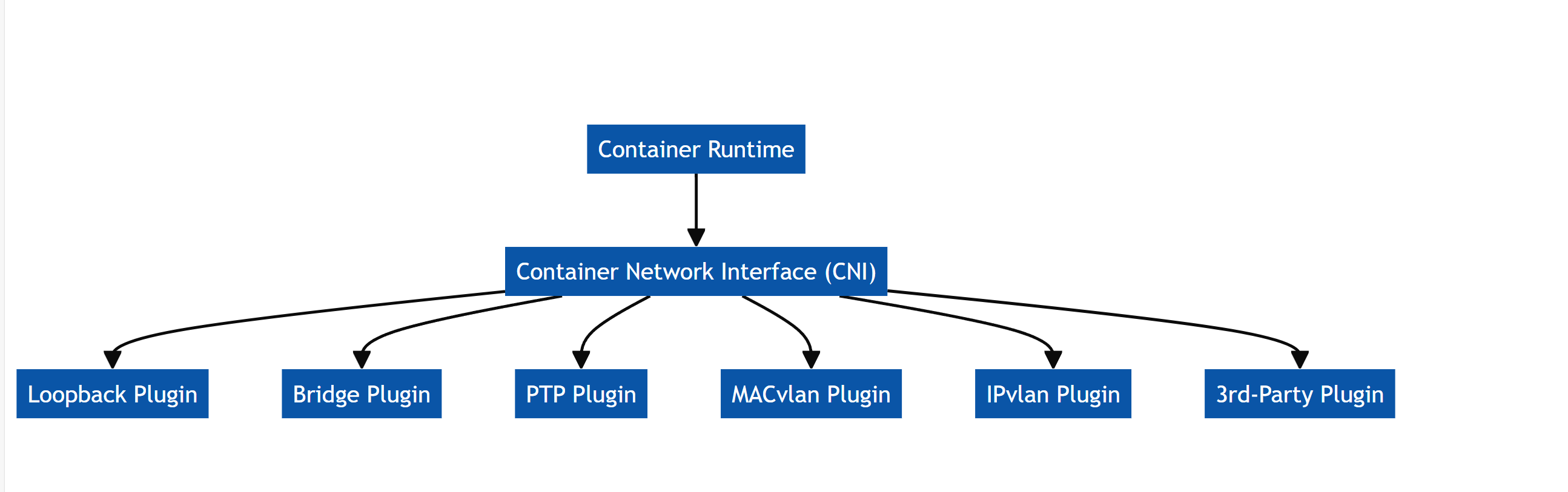

下图展示了 CNI 包含了众多的网络插件。

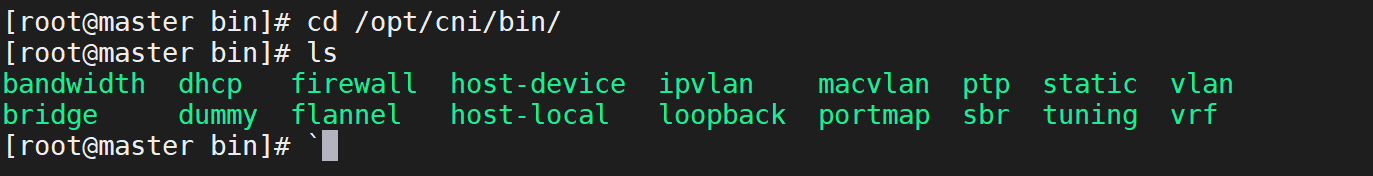

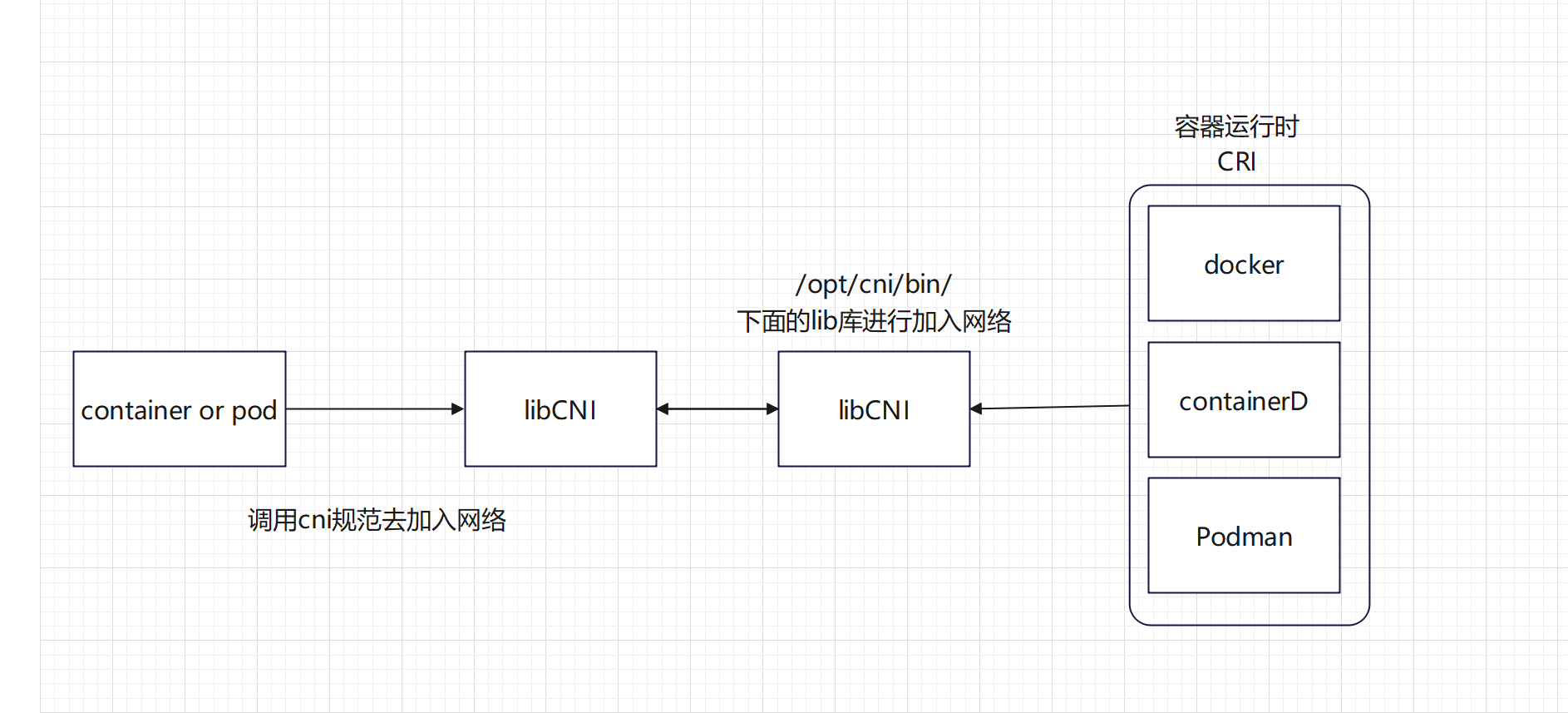

CNI 接口并不是指 http，gRPC这种接口，CNI接口指的是对可执行程序的调用（exec），k8s中Master节点默认CNI插件路径在 /opt/cni/bin/ 目录下

CNI是一规范，执行程序的调用程序，去满足规范，去接入到容器

k8s是可以使用多种插件的，目前主流的插件Calico 就是实现了CNI标准的网络插件。

我们搭建k8s集群的时候使用了calico

1.5.2 CNI的插件分类

CNI是基于json文件格式来描述网络配置的，当需要容器设置网络时，由容器运行时负责执行CNI插件，并通过CNI插件标准输入 （stdin） 来传递配置文件信息，通过标准输出（stdout）接受插件的执行结果。

从网络插件功能可以分为5类

Main 插件 ：创建具体网络设备

• bridge ： 网桥设备，连接到container 和host

• ipvlan 为容器添加ipvaln网卡

• loopbak ： IO设备

• macvlan 为容器创建一个mac地址

• ptp：创建一对veth Pair

• vlan：分配一个valn设备地

• hist-device：将已经存在的设备移入容器内

IPAM插件 ： ip分配

• dhcp：完成dhcp功能

• static，为pod分配镜头地址

META插件：其他功能插件

• tuning：通过sysctl 调整网络设备参数

• portmap：通过iptables配置端口映射

• bandwidth：使用Token Bucket Filter 来限流

• sbr：为网卡设置 source based routing 设置基于源地址路由

• fireall：通过iptables给容器网络的进程流量进行限制

windows 插件

• 专门用于windows平台的cni插件（win-bridge 与 win-ovelay 网络插件）

第三方网络插件

• 非官方的插件，基于cni网络的插件

• calico

• flannerl

• filum

• ovm

等等

由k8s官方提供的插件其实是无法解决扁平化网络的问题。

所以我们需要使用到第三方网络插件

1.5.3 Calico 插件 实现了CNI

Calico 是一个流行的 CNI（Container Network Interface）插件，专门用于 Kubernetes 和其他容器编排平台。它提供了高性能的网络和网络安全功能，主要用于容器和虚拟机的网络连接。以下是 Calico 的一些关键特性和功能：

主要特性

1. 网络连接：

• • Calico 使用基于 IP 的网络模型，为每个 Pod 分配一个唯一的 IP 地址，允许它们直接通信。

1. 网络安全：

• • Calico 提供了网络策略功能，可以定义细粒度的访问控制规则，限制 Pod 之间的通信，增强安全性。

1. 可扩展性：

• • Calico 设计为高度可扩展，能够支持大规模的集群环境。

1. 支持多种网络模式：

• • Calico 可以与多种网络后端配合使用，包括 BGP（边界网关协议）和 VXLAN（虚拟扩展局域网）。

1. 集成服务网格：

• • Calico 可以与服务网格（如 Istio）集成，以增强微服务架构中的网络安全和流量管理。

1. 简化的网络管理：

• • Calico 提供了简单的 API 和 CLI 工具，方便用户管理网络策略和配置。

工作原理

• IP 地址分配：

• • Calico 为每个 Pod 分配一个唯一的 IP 地址，使用 IP-in-IP 或 VXLAN 等技术来实现网络隔离。

• 路由：

• • Calico 使用 BGP 协议来动态地管理网络路由，确保流量能够高效地在集群内传递。

• 网络策略：

• • 用户可以通过定义网络策略来控制 Pod 之间的流量，指定哪些 Pod 可以相互通信，哪些不能。

在 Kubernetes 集群中安装 Calico 通常很简单。可以使用 kubectl 命令直接应用 Calico 的 YAML 配置文件。例如：

kubectl apply -f https://docs.projectcalico.org/manifests/calico.yaml

1.5.4 kubectl调用cni流程

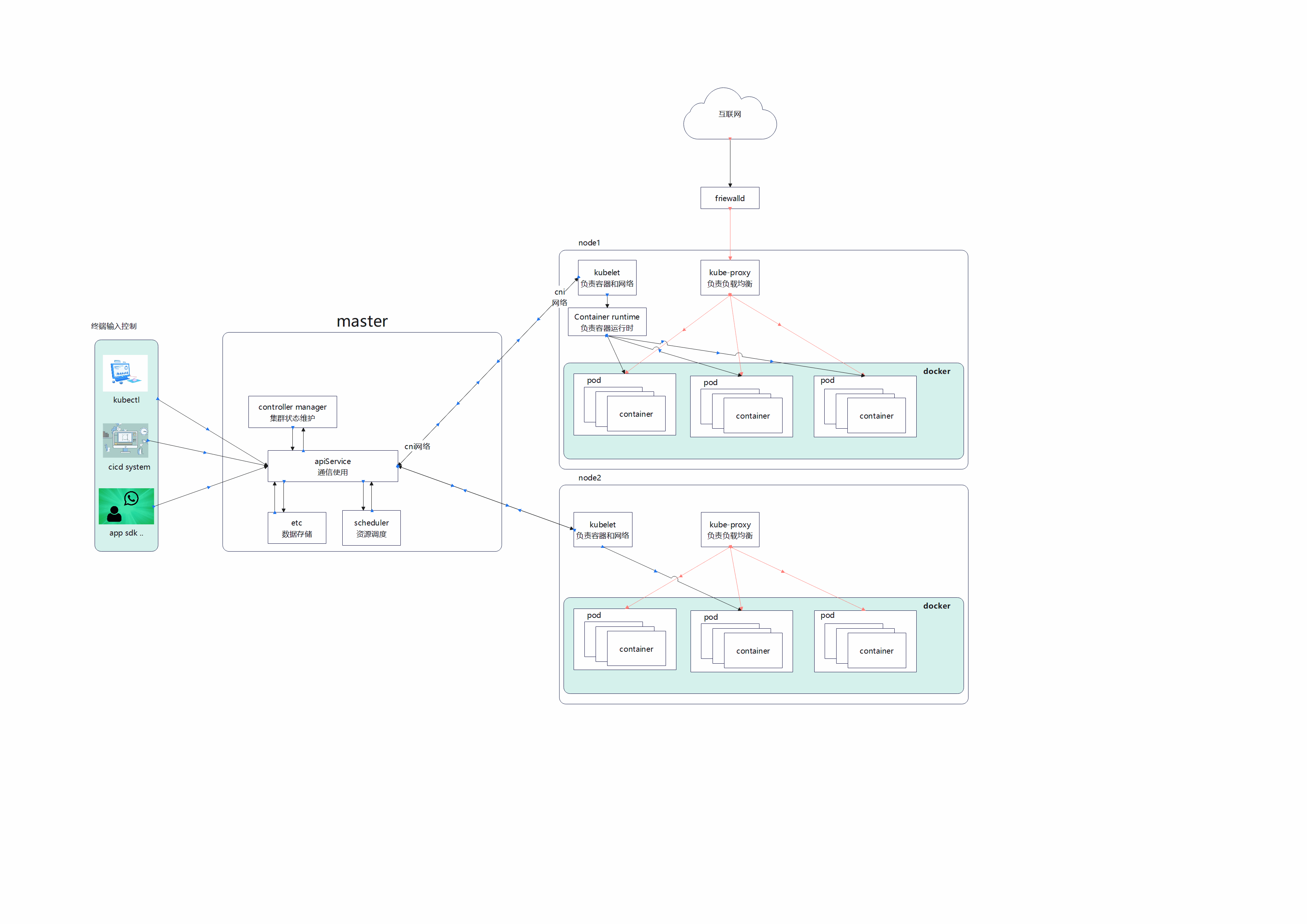

调用流程流程图

1.5.5 第三方插件对比

提供商	网络模型	路由封装	网络策略	网格	外部数存储	ingress/egress策略	是否加密
Cannl	封装（vxlan）	否	是	否	k8sAPI	是	是
Flannel	封装（vxlan）	否	否	否	k8sAPI	否	否
Calico	封装（vxlan，IPIP）或未封装	是	是	是	Etcd和k8sAPI	是	是
Weave	封装	是	是	是	否	是	是
Cilum	封装（vxlan）	是	是	是	Etcd和k8sAPI	是	是

• 网络模型：封装或者未封装

• 路由分发：一种外部网关协议，用于在互联网上交换路由和可达性信息，BGP可以帮助进行跨集群pod之间的网络。此功能对于未封装的CNI网络插件是必须的，并且通常由BGP完成。如果你想构建跨网段拆分的集群，路由分发是一个很好的功能

• 网络策略：k8s提供了强制执行规则的功能，这些规则则决定了那些service可以使用网络策略进行相互通信。这是从k8s1.7起稳定的功能，可以与某些网络插件一起使用。

• 网格：运行在不同的k8s集群间进行service之间的通信。

• 运行外部数据存储：具有此功能的CNI插件需要一个外部存储服务器来存储数据

• 加密：运行加密和网络控制的数据平面

• ingress/Egress策略：运行管理k8s和非k8s通信的路由策略

非封装网络（underaly network）

• 现实物理基础层网络设备

• underaly 就是数据中心场景的基础物理设施，保证两个点可路由可达的，包含传统网络设备，

封装网络 （overlay network）

• 一个基于物理网络之上构建的逻辑网络

• overlay 在网络技术领域指的是一中网络架构上叠加的虚拟化技术模式

• overlay 网络技术多样，一般采用RRILL，VxLlan，GRE，NVGRE等隧道技术

封装网络流程图

意图图示原图📎封装网络.zip

1.6 最主流的网络插件calico

Calico是一个纯三层的虚拟网络，它没有复用docker的docker0网桥，而是自己实现的calico网络不对数据包进行额外封装，不需要NAT和端口映射

1.6.1 VXLAN 模式

• VXLAN，即virtual Extensible LAN (虚拟可扩展局域网)，是liunx本身支持的一种虚拟化技术，VXLAN完全可以在内核态实现拆封和解封工作，从而通过隧道机制，构建出覆盖网络

• 基于三层的“二层通信”，三层即vxlan包封装在udp数据保重，要求udp在k8s三层可达；二层即vxlan封包的源mac地址和目标的nac地址是自己的vxlan设备mac和对端vxlan设备的mac实现通信

网络通信拓扑

流程图+代码，使用

📎pod之间网络互通测试.zip 亿图图示原文件

路由信息和代码需要使用 亿图图示打开

pod之间网络互通测试.html

VXLAN封

• 数据包封装：封包，在vxlan设备上讲pod发来的数据包源，目的的mac替换成本机的vxlan网卡和对端的vxlan网卡的mac。外层upd目的地址根据路由对端vxlan的mac差fdb表获取

• 优势：只要k8s节点间三层互通，可以跨网段，对主机网关路由没有特殊要求。各个node节点通过vxlan设备实现基于三层的“二层”互通，即三层vxlan包封装在dup数据包中，要求udp在k8s节点间三层可达；二层即vxlan封包的源mac地址和目标的mac地址是自己的vxlan设备mac和对端vxlan设备的mac

• 缺点：需要进行vxlan的数据包封包和解包存在一定的损耗

1.6.2 IPIP模式

Liunx原生内核支持

IPIP隧道的工作原生是将主机的ip数据包封装在一个新的ip数据包中，新的ip数据的目的地址是隧道的另一端，在隧道的另一端，接受方将解封原始ip数据包，并将其传递到目标主句。IPIP隧道可以在不通的网络之间建立联系，例如IPV4网络和IPV6网络之间建立链接

封装过程

IPIP

• 数据包封包：封包，在tunIO设备上将pod发来的数据报mac层去掉，留下ip层封包。外层数据包目的ip地址根据路由得到

• 有点：只要k8s节点三层互通，可以跨网段，对主机网关路由没有特殊要求

• 缺点：需要进行IPIP的数据封包和解包会存在一定的性能损耗

1.6.3 BGP模式

BGP

• 数据包封包：不需要进行数据包封包

• 有点：不需要解包，封包BGP可以实现pod网络在主机之间三层可达

• 缺点：跨网段时，配置较为复杂网络要求较高，主机网关路由也需要充当BGP Speaker
