毕业设计|基于springboot的网购平台管理系统+论文ppt源码

csdnFIRE

1417人浏览 · 2025-07-08 08:30:00

csdnFIRE · 2025-07-08 08:30:00 发布

第四章系统设计

4.1总体功能设计

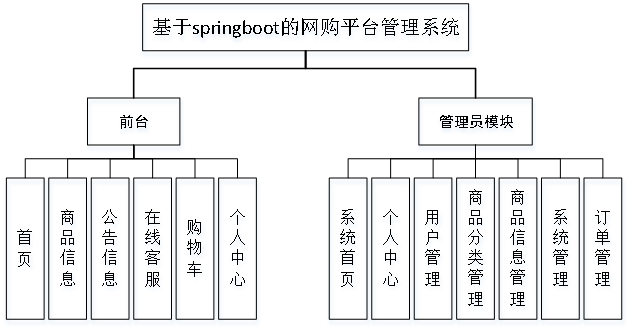

根据上文中对用户需求的一系列综合细致的分析，针对本网购平台管理系统，得到一个如图4-1所示的宏观的总体功能结构图。

图4-1 系统功能结构图

4.2 数据库E-R图设计

ER图是由实体及其关系构成的图，通过E/R图可以清楚地描述系统涉及到的实体之间的相互关系。在系统中对一些主要的几个关键实体如下图：

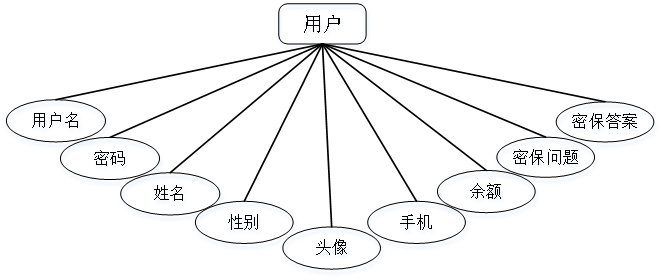

1、用户实体图如图4-2所示：

图4-2用户实体图

2、商品信息实体图如图4-3所示：

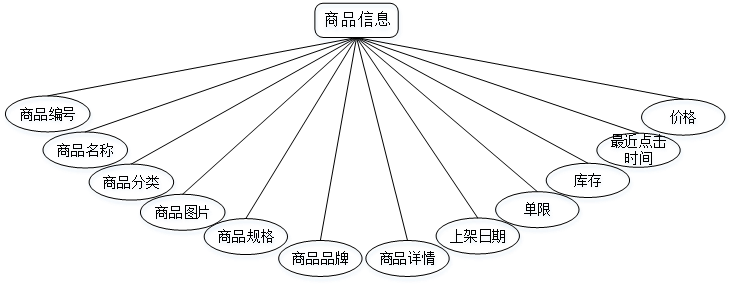

图4-3商品信息实体图

3、公告信息实体图如图4-4所示：

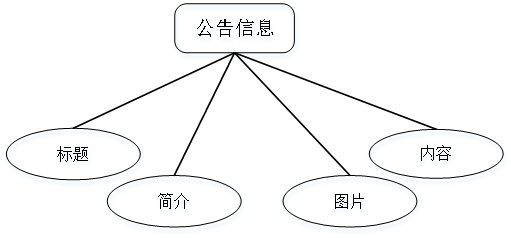

图4-4公告信息实体图

4、订单实体图如图4-5所示：

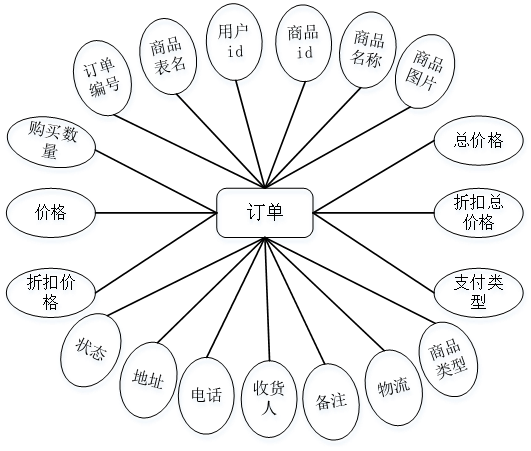

图4-5订单实体图

4.3数据库的表的设计与开发

在现有的软件工程运行环境中，数据库与数据表的设计都是为了构建最适合最优秀的数据存储框架。建立一个优秀的数据库，必须保证数据的完整、准确，并尽量满足用户对数据存储的需求。那么，数据库中的信息和网络应用程序之间的链接就必须得到保障。在已有的条件下，尽可能地降低占用的数据库的空间资源消耗，使得整个网购平台管理系统能够迅速地做出反应。根据上述原则并结合实际需要，本文采用MySql进行设计。现列出如下几张表。

表4-1：在线客服

字段名称	类型	长度	字段说明	主键	默认值
id	bigint		主键	主键
addtime	timestamp		创建时间		CURRENT_TIMESTAMP
userid	bigint		用户id
adminid	bigint		管理员id
ask	longtext	4294967295	提问
reply	longtext	4294967295	回复
isreply	int		是否回复

表4-2：用户表

字段名称	类型	长度	字段说明	主键	默认值
id	bigint		主键	主键
username	varchar	100	用户名
password	varchar	100	密码
role	varchar	100	角色		管理员
addtime	timestamp		新增时间		CURRENT_TIMESTAMP

表4-3：购物车表

字段名称	类型	长度	字段说明	主键	默认值
id	bigint		主键	主键
addtime	timestamp		创建时间		CURRENT_TIMESTAMP
tablename	varchar	200	商品表名		shangpinxinxi
userid	bigint		用户id
goodid	bigint		商品id
goodname	varchar	200	商品名称
picture	longtext	4294967295	图片
buynumber	int		购买数量
price	float		单价
discountprice	float		会员价
goodtype	varchar	200	商品类型

表4-4：token表

字段名称	类型	长度	字段说明	主键	默认值
id	bigint		主键	主键
userid	bigint		用户id
username	varchar	100	用户名
tablename	varchar	100	表名
role	varchar	100	角色
token	varchar	200	密码
addtime	timestamp		新增时间		CURRENT_TIMESTAMP
expiratedtime	timestamp		过期时间		CURRENT_TIMESTAMP

表4-5：地址

字段名称	类型	长度	字段说明	主键	默认值
id	bigint		主键	主键
addtime	timestamp		创建时间		CURRENT_TIMESTAMP
userid	bigint		用户id
address	varchar	200	地址
name	varchar	200	收货人
phone	varchar	200	电话
isdefault	varchar	200	是否默认地址[是/否]

表4-6：关于我们

字段名称	类型	长度	字段说明	主键	默认值
id	bigint		主键	主键
addtime	timestamp		创建时间		CURRENT_TIMESTAMP
title	varchar	200	标题
subtitle	varchar	200	副标题
content	longtext	4294967295	内容
picture1	longtext	4294967295	图片1
picture2	longtext	4294967295	图片2
picture3	longtext	4294967295	图片3

表4-7：用户

字段名称	类型	长度	字段说明	主键	默认值
id	bigint		主键	主键
addtime	timestamp		创建时间		CURRENT_TIMESTAMP
yonghuming	varchar	200	用户名
mima	varchar	200	密码
xingming	varchar	200	姓名
xingbie	varchar	200	性别
touxiang	longtext	4294967295	头像
shouji	varchar	200	手机
money	float		余额		0
pquestion	varchar	200	密保问题
panswer	varchar	200	密保答案

表4-8：收藏表

字段名称	类型	长度	字段说明	主键	默认值
id	bigint		主键	主键
addtime	timestamp		创建时间		CURRENT_TIMESTAMP
userid	bigint		用户id
refid	bigint		商品id
tablename	varchar	200	表名
name	varchar	200	名称
picture	longtext	4294967295	图片
type	varchar	200	类型(1:收藏,21:赞,22:踩,31:竞拍参与,41:关注)		1
inteltype	varchar	200	推荐类型
remark	varchar	200	备注

表4-9：商品信息

字段名称	类型	长度	字段说明	主键	默认值
id	bigint		主键	主键
addtime	timestamp		创建时间		CURRENT_TIMESTAMP
shangpinbianhao	varchar	200	商品编号
shangpinmingcheng	varchar	200	商品名称
shangpinfenlei	varchar	200	商品分类
shangpintupian	longtext	4294967295	商品图片
shangpinguige	varchar	200	商品规格
shangpinpinpai	varchar	200	商品品牌
shangpinxiangqing	longtext	4294967295	商品详情
shangjiariqi	date		上架日期
onelimittimes	int		单限
alllimittimes	int		库存
clicktime	datetime		最近点击时间
price	float		价格

表4-10：商品分类

字段名称	类型	长度	字段说明	主键	默认值
id	bigint		主键	主键
addtime	timestamp		创建时间		CURRENT_TIMESTAMP
shangpinfenlei	varchar	200	商品分类

表4-11：订单

字段名称	类型	长度	字段说明	主键	默认值
id	bigint		主键	主键
addtime	timestamp		创建时间		CURRENT_TIMESTAMP
orderid	varchar	200	订单编号
tablename	varchar	200	商品表名		shangpinxinxi
userid	bigint		用户id
goodid	bigint		商品id
goodname	varchar	200	商品名称
picture	longtext	4294967295	商品图片
buynumber	int		购买数量
price	float		价格		0
discountprice	float		折扣价格		0
total	float		总价格		0
discounttotal	float		折扣总价格		0
type	int		支付类型		1
status	varchar	200	状态
address	varchar	200	地址
tel	varchar	200	电话
consignee	varchar	200	收货人
remark	varchar	200	备注
logistics	longtext	4294967295	物流
goodtype	varchar	200	商品类型

表4-12：公告信息

字段名称	类型	长度	字段说明	主键	默认值
id	bigint		主键	主键
addtime	timestamp		创建时间		CURRENT_TIMESTAMP
title	varchar	200	标题
introduction	longtext	4294967295	简介
picture	longtext	4294967295	图片
content	longtext	4294967295	内容

表4-13：商品信息评论表

字段名称	类型	长度	字段说明	主键	默认值
id	bigint		主键	主键
addtime	timestamp		创建时间		CURRENT_TIMESTAMP
refid	bigint		关联表id
userid	bigint		用户id
avatarurl	longtext	4294967295	头像
nickname	varchar	200	用户名
content	longtext	4294967295	评论内容
reply	longtext	4294967295	回复内容
