🔥 内容介绍

无人水面艇（Unmanned Surface Vessel, USV）的运动控制性能直接决定其在巡逻、测绘、搜救等任务中的可靠性，而推进器推力作为运动控制的核心输入，其变化会直接影响 USV 的速度、位置与姿态动态响应。Fossen 船舶动力学模型作为国际公认的高精度运动模型，能精准描述 USV 在风、浪、流干扰下的运动特性，尤其适用于推力 - 运动关系的定量分析。

本文以 “设定推进器推力指令” 为核心输入，基于 Fossen 模型构建 USV 运动仿真系统：首先推导 Fossen 模型的水平面动力学方程，明确推力与 surge（纵向）、sway（横向）、yaw（艏摇）三自由度运动的数学关联；然后通过 Python 实现仿真逻辑，设置 “恒定推力”“阶跃推力”“脉冲推力” 三组典型输入场景；最后通过多维度图表（位置轨迹图、速度时域曲线、姿态角变化图）直观展示 USV 的动态响应特性，为 USV 推力控制算法设计与性能优化提供数据支撑。

一、Fossen 模型 USV 动力学基础：推力与运动的数学关联

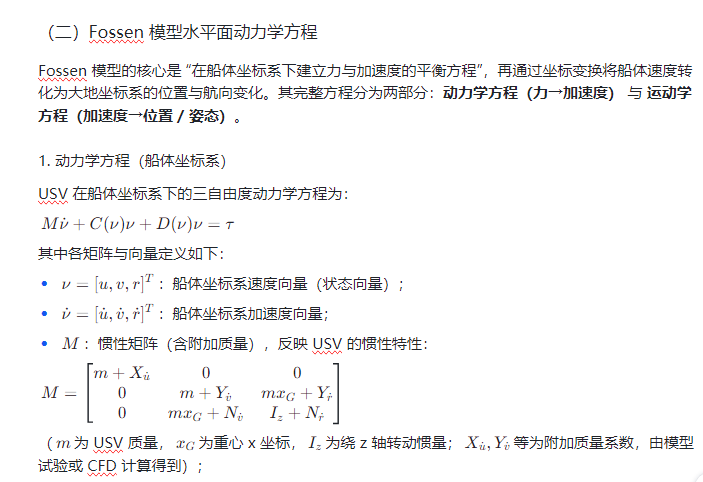

USV 的水平面运动主要涉及surge（纵向，沿船体 x 轴）、sway（横向，沿船体 y 轴）、yaw（艏摇，绕垂直 z 轴） 三个自由度（忽略 roll 横摇与 pitch 纵摇对水平面运动的影响）。Fossen 模型通过 “惯性力、阻尼力、科氏离心力、推力” 四部分力平衡，建立推力输入与运动状态的动力学方程。

（一）坐标系定义

为准确描述 USV 运动，需区分 “大地坐标系（NED）” 与 “船体坐标系（Body）”：

坐标系类型	定义	用途	坐标轴指向
大地坐标系（NED）	固定于地球表面的惯性坐标系	描述 USV 的绝对位置（x, y）与绝对航向角（ψ）	x 轴：北（North），y 轴：东（East），z 轴：下（Down）
船体坐标系（Body）	固连于 USV 重心的随动坐标系	描述 USV 的相对速度（u, v, r）与推力方向	x 轴：沿船体艏向（Forward），y 轴：沿船体右舷（Starboard），z 轴：垂直向下

⛳️ 运行结果

📣 部分代码

figure(1)

plot(t,nu(:,1),'linewidt',2)

xlabel('time (s)'),title('Surge velocity (m/s)'),grid

figure(2)

plot(t,nu(:,2),'linewidt',2)

xlabel('time (s)'),title('Sway velocity (m/s)'),grid

figure(3)

plot(t,(180/pi)*nu(:,3),'linewidt',2)

xlabel('time (s)'),title('Yaw rate (deg/s)'),grid

figure(4);hold on

xpos = eta(:,1); ypos = eta(:,2); psi = eta(:,3);

xrange=[-50 50 100]; yrange = [-50 50 150];

for k=1:100:Ns

    pos1 = [eta(k,1) eta(k,2)]';

    modelplot(pos1,eta(k,3),'r-',1);

end

Xmax = xrange(3);  Xinterval = xrange(2); Xmin = xrange(1);

Ymax = yrange(3);  Yinterval = yrange(2); Ymin = yrange(1);

plot(ypos,xpos,'r','linewidth',2)

box on

axis([Xmin Xmax,Ymin Ymax]);

set(gca,'xTick',Xmin:Xinterval:Xmax);

set(gca,'yTick',Ymin:Yinterval:Ymax);

grid on
