基于gardner环的定时同步matlab仿真,采用四倍采样,QPSK调制进行测试

最近在研究定时同步的问题，发现Gardner环在数字通信中真是个好东西。今天就来聊聊基于Gardner环的定时同步，顺便用Matlab做个仿真，测试一下QPSK调制下的效果。咱们直接上代码，边写边聊。

首先，我们需要生成一个QPSK信号。QPSK嘛，就是四相相移键控，简单来说就是把两个比特映射到一个符号上。我们可以用Matlab的randi函数生成随机比特流，然后再映射到QPSK符号上。

% 生成随机比特流
bits = randi([0 1], 1, 1000);

% 将比特流映射到QPSK符号
symbols = 1/sqrt(2) * (2*bits(1:2:end) - 1 + 1j*(2*bits(2:2:end) - 1));

接下来，我们需要对信号进行四倍采样。四倍采样就是在每个符号周期内采样四次，这样可以更好地捕捉信号的细节。我们可以用Matlab的upsample函数来实现。

% 四倍采样
upsampled_symbols = upsample(symbols, 4);

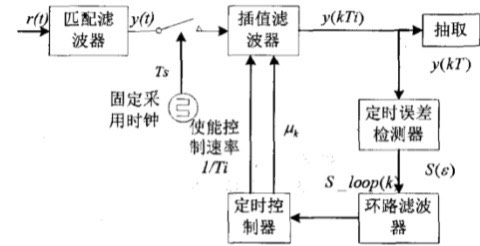

好了，信号准备好了，现在轮到Gardner环出场了。Gardner环的主要作用就是调整采样点，使得采样点正好落在符号的最佳位置。它的核心思想是通过误差信号来调整采样时钟的相位。

% 初始化Gardner环参数
mu = 0.01; % 步长
phase = 0; % 初始相位
error = zeros(1, length(upsampled_symbols)); % 误差信号

% Gardner环处理
for i = 3:length(upsampled_symbols)-1
    % 计算误差信号
    error(i) = real(upsampled_symbols(i)) * (real(upsampled_symbols(i+1)) - real(upsampled_symbols(i-1))) + ...
               imag(upsampled_symbols(i)) * (imag(upsampled_symbols(i+1)) - imag(upsampled_symbols(i-1)));

    % 更新相位
    phase = phase + mu * error(i);

    % 调整采样点
    upsampled_symbols(i) = upsampled_symbols(i) * exp(-1j*phase);
end

代码里，我们通过计算误差信号来调整采样点的相位。误差信号的计算公式是Gardner环的核心，它通过当前采样点与前一个和后一个采样点的差值来估计相位误差。然后，我们用一个步长mu来更新相位，最后通过相位调整采样点。

最后，我们可以通过绘制星座图来看看Gardner环的效果。

% 绘制星座图
scatterplot(upsampled_symbols(3:end-1));
title('QPSK调制后的星座图');

运行完代码，你会发现星座图上的点变得更加集中了，这说明Gardner环成功地调整了采样点，使得符号的采样更加准确。

总的来说，Gardner环在定时同步中表现得很不错，尤其是在QPSK调制下，通过四倍采样和误差信号的调整，能够有效地提高符号的采样精度。如果你也在做类似的仿真，不妨试试这个方法。
