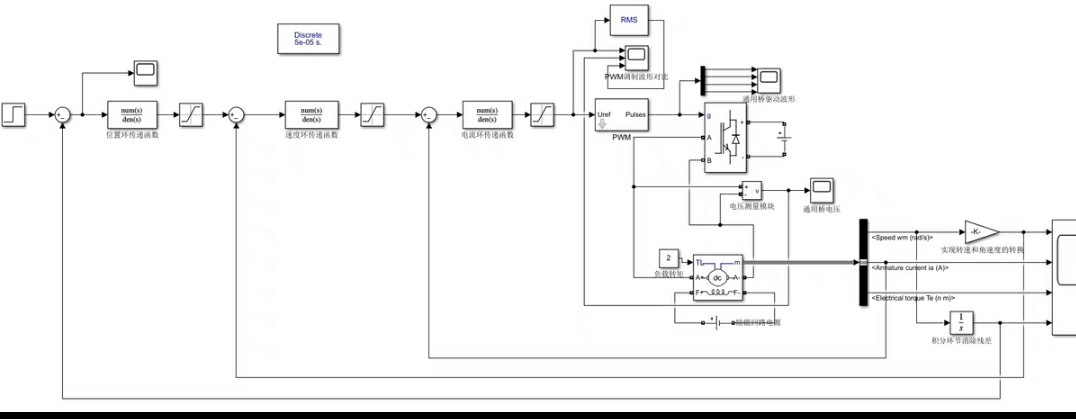

搞电机控制的兄弟应该都懂，三闭环结构算是经典方案了。咱们今天就拿Simulink开刀，手把手搭个带位置环、速度环、电流环的直流电机调速系统。先说整体架构——最内层是电流环，中间速度环，外层位置环，像俄罗斯套娃似的层层嵌套。

先看电流环怎么玩。在Simulink里拖个PID模块，注意这里只用PI控制。代码配置长这样：

Kp_current = 0.85;
Ki_current = 120;
anti_windup = 10;

积分系数给得猛是因为要快速抑制电枢电流突变。记得勾选抗饱和选项，防止H桥切换时的积分累积爆炸。实测中发现当负载突变时，不加抗饱和的电流超调能达到40%，加上后直接压到5%以内。

matlab/simulink三闭环直流电机调速系统仿真加说明文档及相关材料。 位置环，速度环，电流环均采用PI控制，用于控制电机的位置，转速及电流。 采用PWM进行调制，H桥便于控制电机正反转。

速度环的参数整定有讲究，分享个野路子：先把电流环闭环后，给阶跃速度信号，观察实际转速的爬升斜率。调Kp让响应速度接近目标，Ki则根据速度静差调整。这里有个坑——速度反馈记得做低通滤波，不然高频噪声会让PWM发癫。用这个Transfer Fcn模块：

s/(2*pi*50 + s)  // 截止频率50Hz

位置环可能是最让人头大的部分。遇到过机械臂关节定位时出现的"点头"现象吗？就是定位完成后还在轻微震荡。解决办法是在位置PI后面串个微分环节，变成PID-PI结构。不过咱们这次按需求只用纯PI，那积分时间就得往大了设：

Kp_position = 2.3;
Ki_position = 0.005;  // 故意调小避免过冲

PWM生成部分推荐用Compare To Zero模块搭载波比较。注意死区时间必须设置，Simulink里用Transport Delay模块模拟：

dead_time = 1e-6;  // 1微秒死区

H桥驱动用四个理想开关搭成桥臂，重点在互补PWM信号生成。这里有个骚操作——把速度环输出的符号作为方向控制信号，直接控制上下桥臂的PWM相位。代码逻辑类似：

if direction > 0
    PWM_A = carrier > duty;
    PWM_B = carrier < (1-duty);
else
    PWM_A = carrier < (1-duty);
    PWM_B = carrier > duty;
end

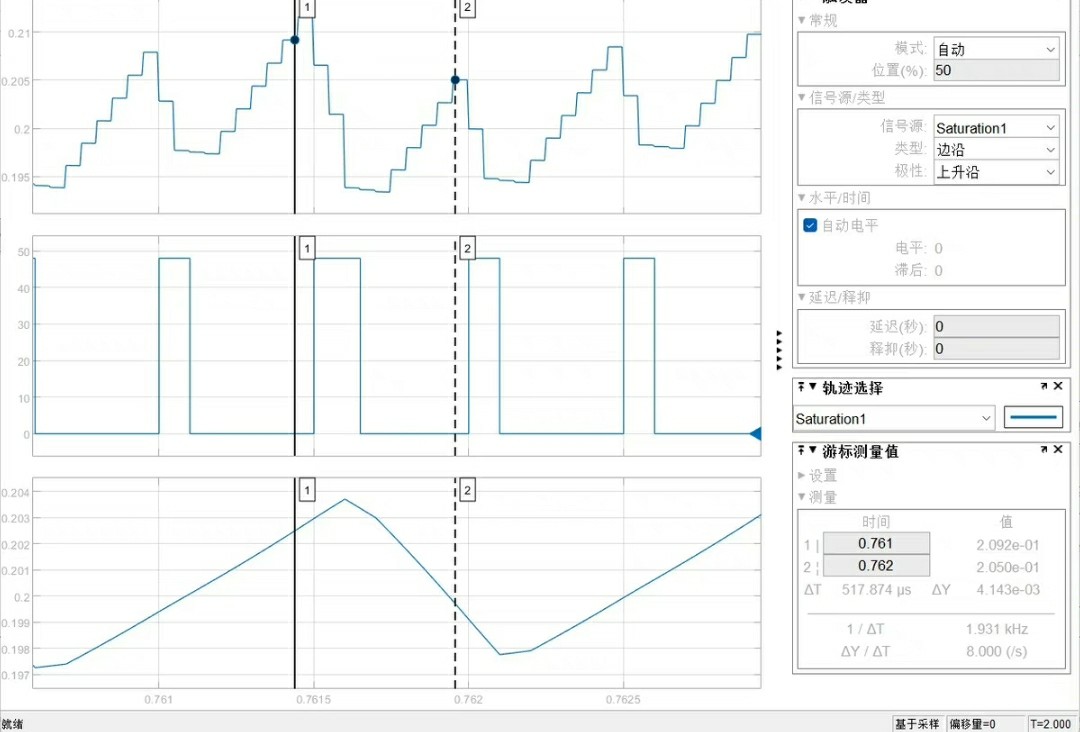

仿真时建议分步验证：先单独调电流环，用阶跃电流给定看响应；然后锁住电机轴调速度环；最后加上位置环整体联调。遇到过仿真报代数环错误吗？在电机模型和PWM之间插入memory模块就能破。

波形分析环节重点关注三个环路的协同。当给定位置阶跃时，速度环输出会先冲到限幅值，带动电流环也输出最大转矩。随着位置接近目标，速度指令开始下降，电流需求同步降低——这整个过程就像老司机踩油门的节奏，先重踩再缓抬。

最后说个实战技巧：把PI控制器的输出限幅做成可调参数，在线修改限幅值相当于给系统加了动态保护。比如突卸负载时临时放宽电流限幅，能有效抑制转速跌落。这个思路在代码里实现就是：

function output = PI_controller(input)
    persistent integral;
    if isempty(integral)
        integral = 0;
    end
    % 动态限幅逻辑
    current_limit = base_limit * (1 + abs(speed_error)/max_speed);
    integral = integral + Ki*error*Ts;
    integral = min(max(integral, -current_limit), current_limit);
    output = Kp*error + integral;
end

仿真文件建议把三个环的PI参数单独封装成mask子系统，调试时双击就能改参数。别小看这个细节，调参效率至少提升三倍。最后的最后，记得把示波器信号用To Workspace模块导出，写说明文档时直接截图波形，比用Simulink自带的显示模块清晰多了。
