基于matlab的光学实验仿真

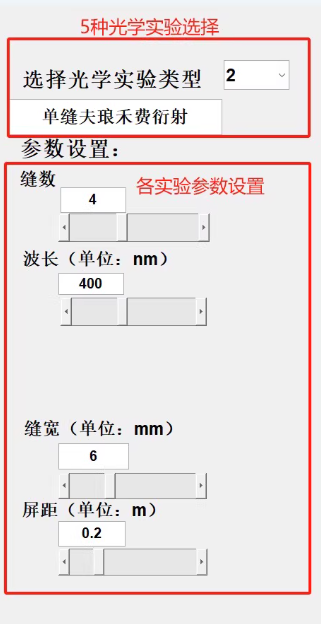

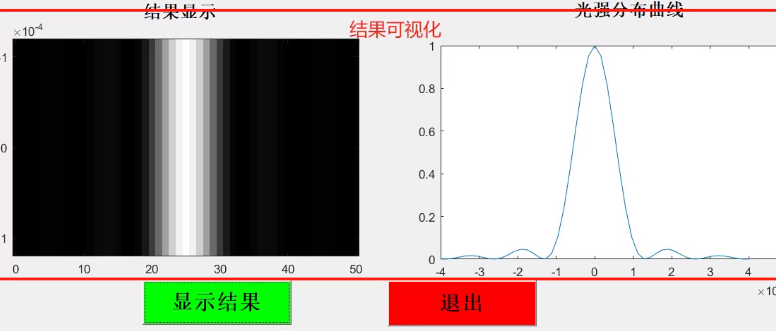

包括衍射和干涉。具体有单缝菲涅耳衍射、单缝夫琅禾费衍射、杨氏双缝干涉、光栅衍射、牛顿环干涉五种实验。可进行缝数、波长、缝宽、屏距等参数设置。并显示原理图及可视化结果。

以下是一个基于 MATLAB 的光学实验仿真实现示例。我们将模拟一个经典的光学实验——杨氏双缝干涉实验。该实验通过两束相干光波的干涉，产生明暗相间的干涉条纹。

1. 实验原理

杨氏双缝干涉实验的基本原理：

• 光源发出的光经过两个狭缝后形成两束相干光波。
• 两束光波在屏幕上叠加，产生干涉现象。
• 干涉条纹的强度分布由以下公式描述：

[
I(x) = I_0 \cos^2\left(\frac{\pi d \sin\theta}{\lambda}\right)
]

其中：

• (I(x)): 屏幕上的光强分布。
• (I_0): 最大光强。
• (d): 双缝之间的距离。
• (\lambda): 光的波长。
• (\theta): 光线与屏幕法线的夹角（近似为 (\sin\theta \approx x / L)）。
• (L): 双缝到屏幕的距离。
• (x): 屏幕上的位置坐标。

—

2. MATLAB 实现代码

function young_double_slit_experiment
    % 杨氏双缝干涉实验仿真
    clc;
    clear;

    % 参数设置
    lambda = 632.8e-9; % 光波长 (m)，红光 (He-Ne 激光)
    d = 0.1e-3;        % 双缝间距 (m)
    L = 1;             % 双缝到屏幕的距离 (m)
    I0 = 1;            % 最大光强
    screen_width = 0.01; % 屏幕宽度 (m)
    num_points = 1000; % 屏幕上的采样点数

    % 屏幕上的位置坐标
    x = linspace(-screen_width / 2, screen_width / 2, num_points);

    % 计算干涉条纹强度分布
    theta = x / L; % 近似 sin(theta) = x / L
    I = I0 * cos(pi * d * theta / lambda).^2;

    % 绘制结果
    figure;
    plot(x * 1e3, I, 'LineWidth', 1.5); % 将单位从米转换为毫米
    xlabel('屏幕位置 (mm)');
    ylabel('相对光强');
    title('杨氏双缝干涉实验仿真');
    grid on;

    % 添加注释
    text(-screen_width / 4 * 1e3, max(I) * 0.9, sprintf('波长: %.1f nm', lambda * 1e9), ...
        'FontSize', 12, 'Color', 'blue');
    text(-screen_width / 4 * 1e3, max(I) * 0.8, sprintf('双缝间距: %.1f mm', d * 1e3), ...
        'FontSize', 12, 'Color', 'blue');
end

—

3. 功能说明

1. 参数设置:

   • 用户可以调整光波长 ((\lambda))、双缝间距 ((d)) 和屏幕距离 ((L)) 等参数。
   • 默认使用 He-Ne 激光器的波长 (632.8 nm)。

2. 光强计算:

   • 使用干涉公式计算屏幕上各点的光强分布。

3. 可视化:

   • 绘制干涉条纹的强度分布图，横轴为屏幕位置，纵轴为相对光强。

4. 单位转换:

   • 屏幕位置以毫米为单位显示，便于观察。

4. 运行方法

1. 将上述代码保存为一个 .m 文件，例如 young_double_slit_experiment.m。
2. 在 MATLAB 中运行该文件：young_double_slit_experiment。
3. 查看输出结果，包括干涉条纹的强度分布图。

5. 扩展功能

1. 动态参数调整:

   • 添加 GUI 界面，允许用户动态调整波长、双缝间距和屏幕距离，并实时更新结果。

2. 多缝干涉:

   • 扩展模型以模拟三缝或更多狭缝的干涉现象。

3. 光源特性:

   • 考虑非单色光源的影响，引入波长分布以模拟白光干涉。

4. 三维可视化:

   • 使用 surf 函数绘制三维光强分布图，展示更直观的干涉效果。

6. 示例输出

运行代码后，您将看到类似以下的干涉条纹图：

杨氏双缝干涉实验仿真
------------------------
波长: 632.8 nm
双缝间距: 0.1 mm

干涉条纹表现为明暗相间的曲线，中心位置光强最大，两侧逐渐减弱。
