这是我在Discord上偶然发现的一个非常好的UV教程，原作者（作者的Linktree:Elisa Binz (éli) | Linktree A站：ArtStation - Elisa Binz）这个文档是可以免费获取的(gumroad链接：Eli's Ultimate UV Tutorial)，但因为是英文可能阅读不够直观，所以把它翻译在这里，个人存档笔记方便之后查看学习。

---

目录

1. 如何正确裁剪UV

2. 拉直UV

3. UV变形

4. 纹理密度（TD）

5. UV排布

6. 半张UV（Half Maps）

7. 游戏优化相关

---

1. 如何正确裁剪UV

规则：两个面之间的夹角≤90°的要裁开

基本形状：

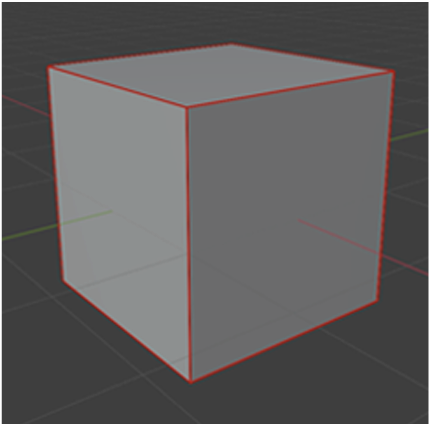

1. 立方体&平行六面体

        对于立方体和平行六面体，每个面之间都要裁开，因为面之间的夹角都是90°。

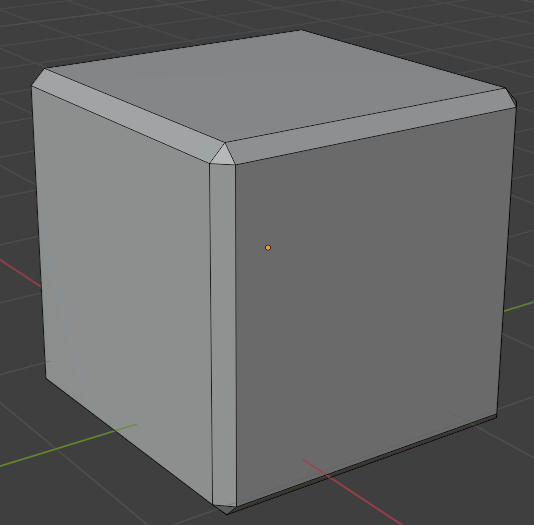

        但是，如果对每个边都进行了倒角处理，还需要把每个面都裁开吗？（此时夹角已大于90°）

答案是需要具体情况具体分析：

        -这是什么类型的模型？

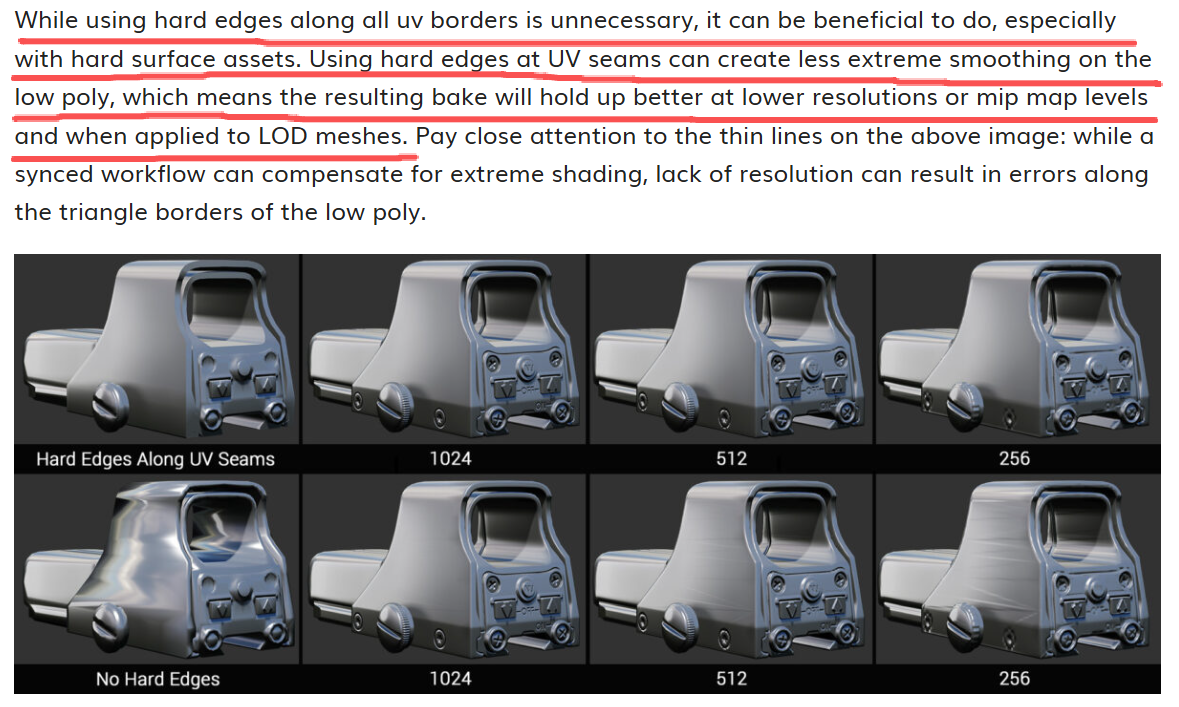

                比如在Marmoset烘焙官方文档中建议，对于硬表面资产，在所有切开的UV边界处使用硬边。

        -在绘制贴图时是否需要保持纹理的连续性？（比如需要绘制图案or文字）

        -是否可以使用三平面映射？

        -是否会产生很明显的接缝？

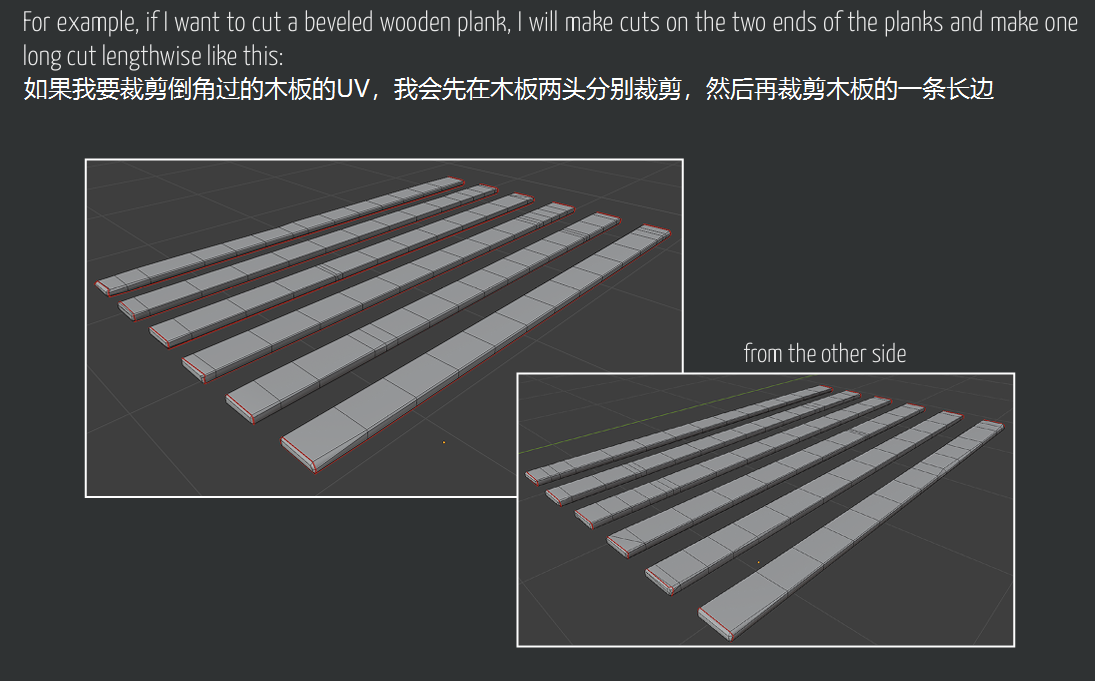

举例：

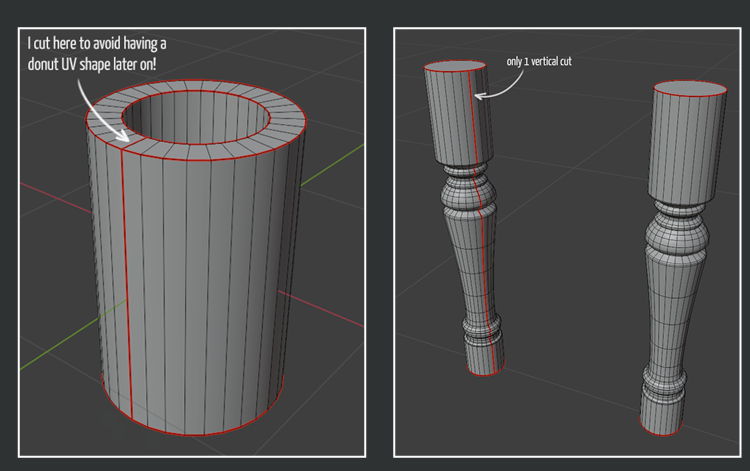

        2. 圆柱体、管状物体...

        这个形状的UV裁切起来非常容易，只需要把圆柱体的顶面和侧面分开，并在侧面裁切一刀方便展开。

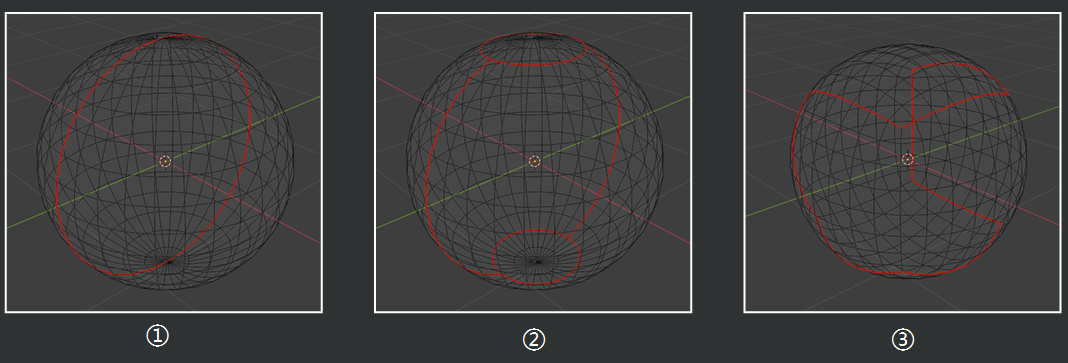

        3. 球体

        球体因为没有硬边，在裁切UV时就没有圆柱体那么容易，下面提供三种方法：

        ①对半切

        ②在上下切两个“盖子”，以便剩下的部分可以被拉直

        ③使用细分立方体创建的球体可以按③图所示裁切成两条带



2. 拉直UV

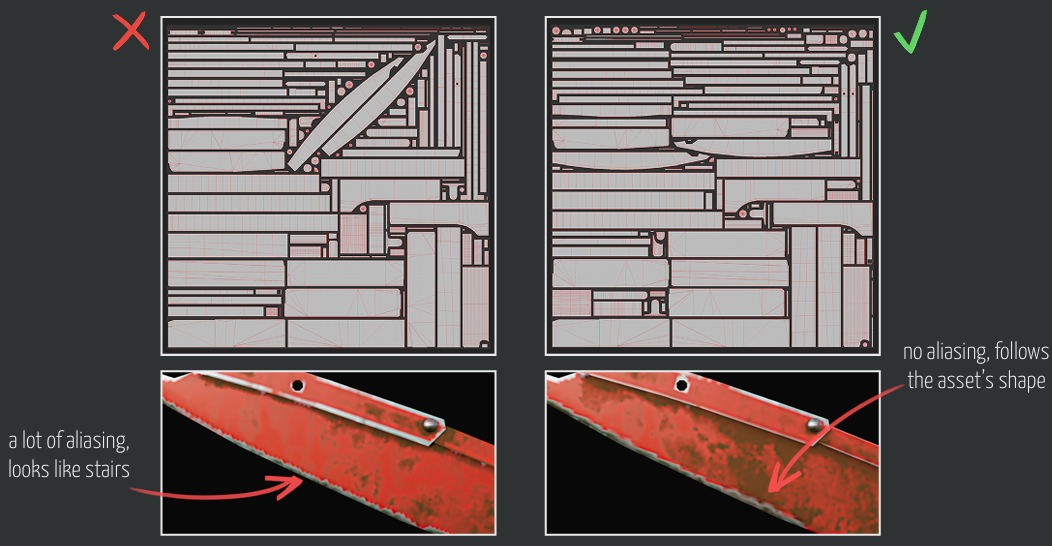

        原因：①拉直的UV更有利于UV排布，充分利用UV空间；②拉直的UV可以减少像素锯齿。

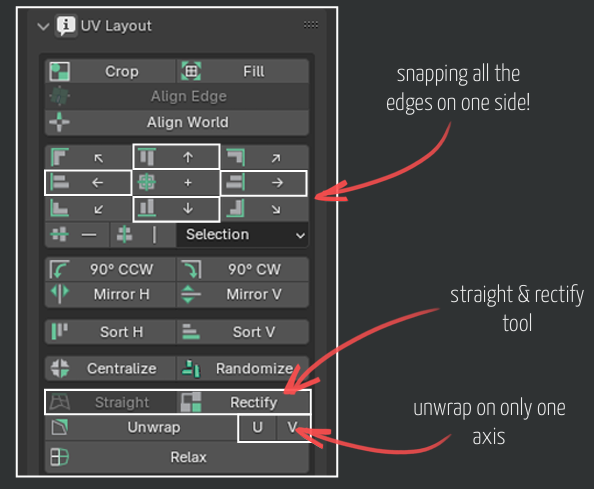

        如何拉直UV（作者在这里用的是blender，但思路是相通的）：

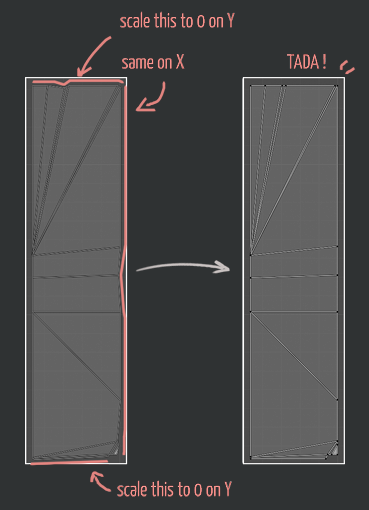

        在blender中，选择UV片里想要对齐的一条边界，使用“Straight”命令，这样整片UV就会在这条边界被拉直的同时沿着这条边对齐。然后再分别选择剩下的UV边界，在X/Y方向上拉直。在这一系列操作下UV可能会有些变形，所以最后再使用“pin”命令（快捷键：P固定，alt+P取消固定）来锁定所有边界顶点，再重新展开UV



3. UV变形

        注意因拉直UV而导致的变形！定期检查UV是否有明显的变形。

        在blender中，可以通过勾选这个方框来检查UV是否变形。

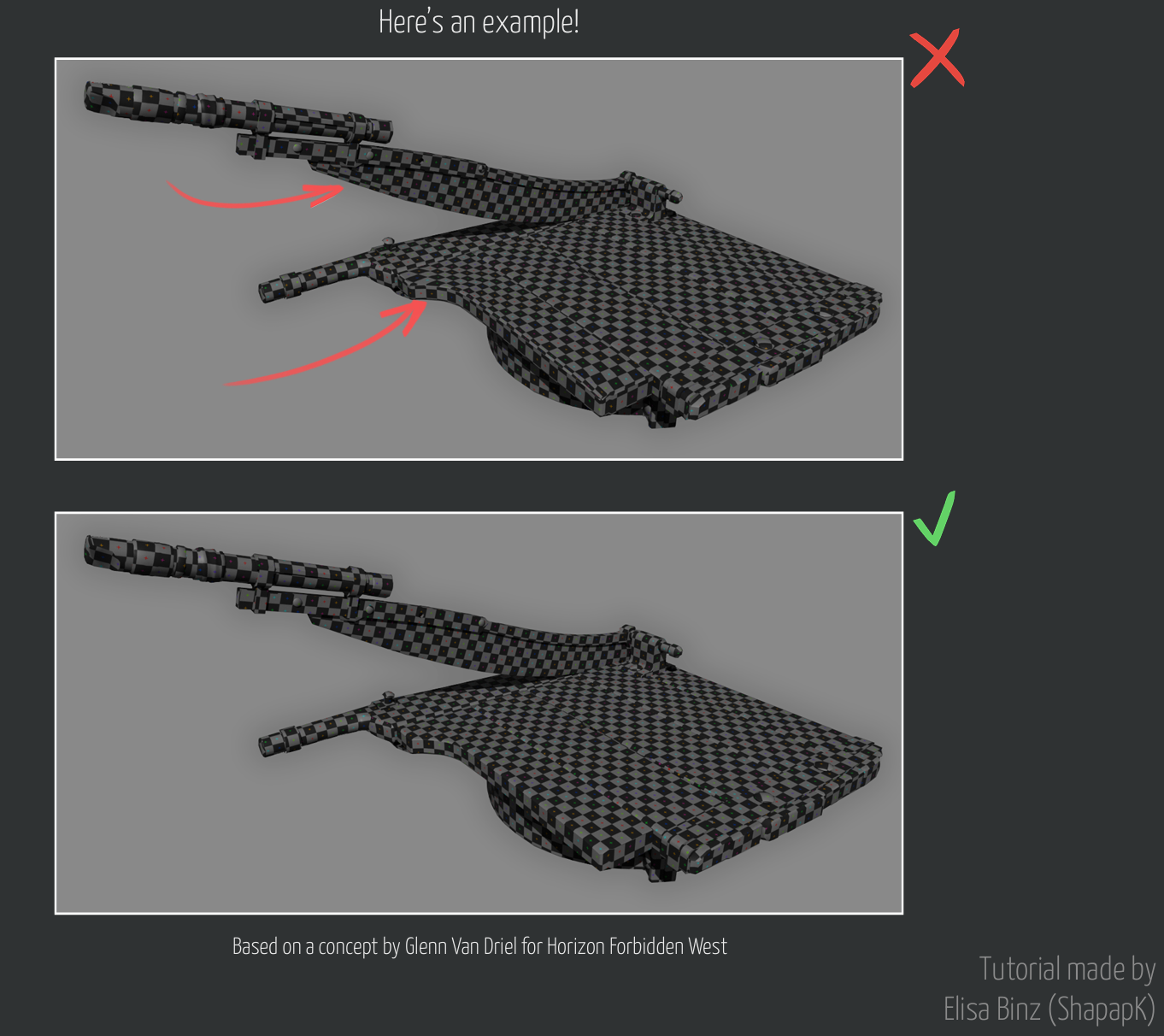

        推荐给模型贴上UV检查贴图（通常是棋盘格）来查看在3D视角上的拉伸状况。



4. 纹理密度（TD）

        纹理密度是指每厘米or米上的像素数量。（作者在这里推荐了一篇讲解纹理密度的文章：Beyond Extent │ Texel Density ）

        保证所有对象的纹理密度相同非常重要，以避免出现巨大的纹理分辨率差异。

        最好在开始排布UV之前就设置好要用的TD，并且保证对象的比例大小是统一的，以便设置的TD值可以正常使用。

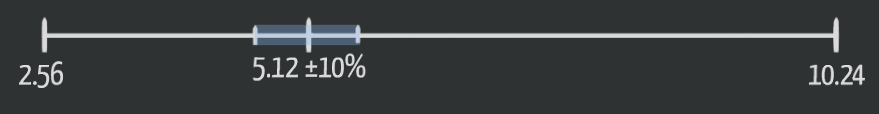

        但是，没必要坚持使用一个纹理密度值。比如在使用5.12tx/cm TD时，可以让值保持在5.12±10%浮动，这意味着可以让TD保持在4.6tx/cm~6.3tx/cm。

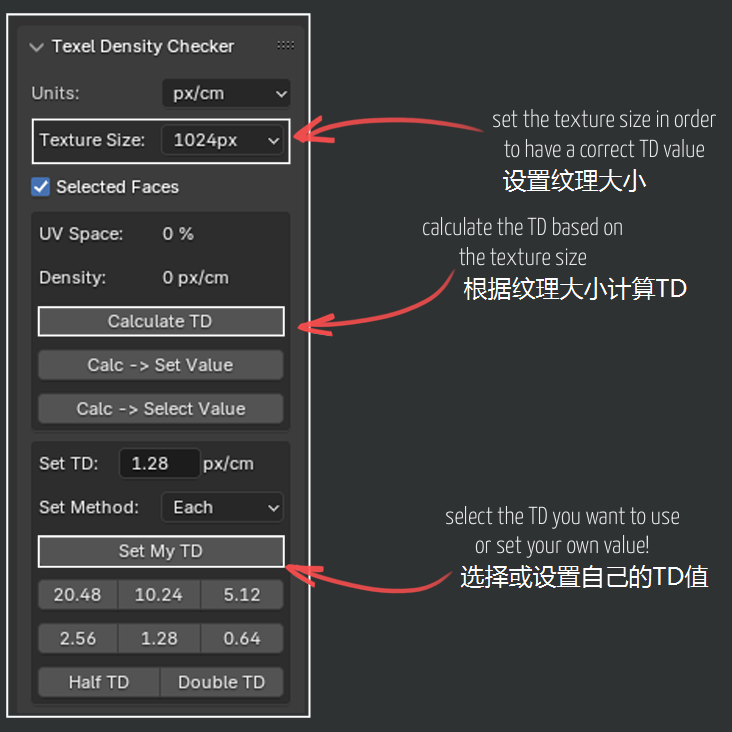

        在blender中设置TD，作者喜欢使用Blender Addon: Texel Density Checker 2025.1（一个插件，不得不佩服blender插件是真的多）

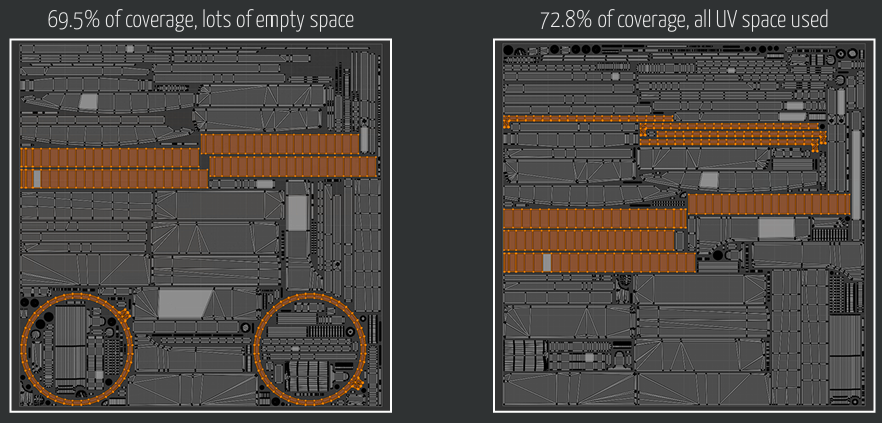

5. UV排布

        在分好UV，设置好纹理密度之后，就可以开始排布UV了。在blender中，有一些好用的高效排布UV的插件。作者喜欢使用Get UVPackmaster – UVPackmaster 3（UVPM），大约$44。还有一个可替代的免费插件UV-Packer | UV-Packer。

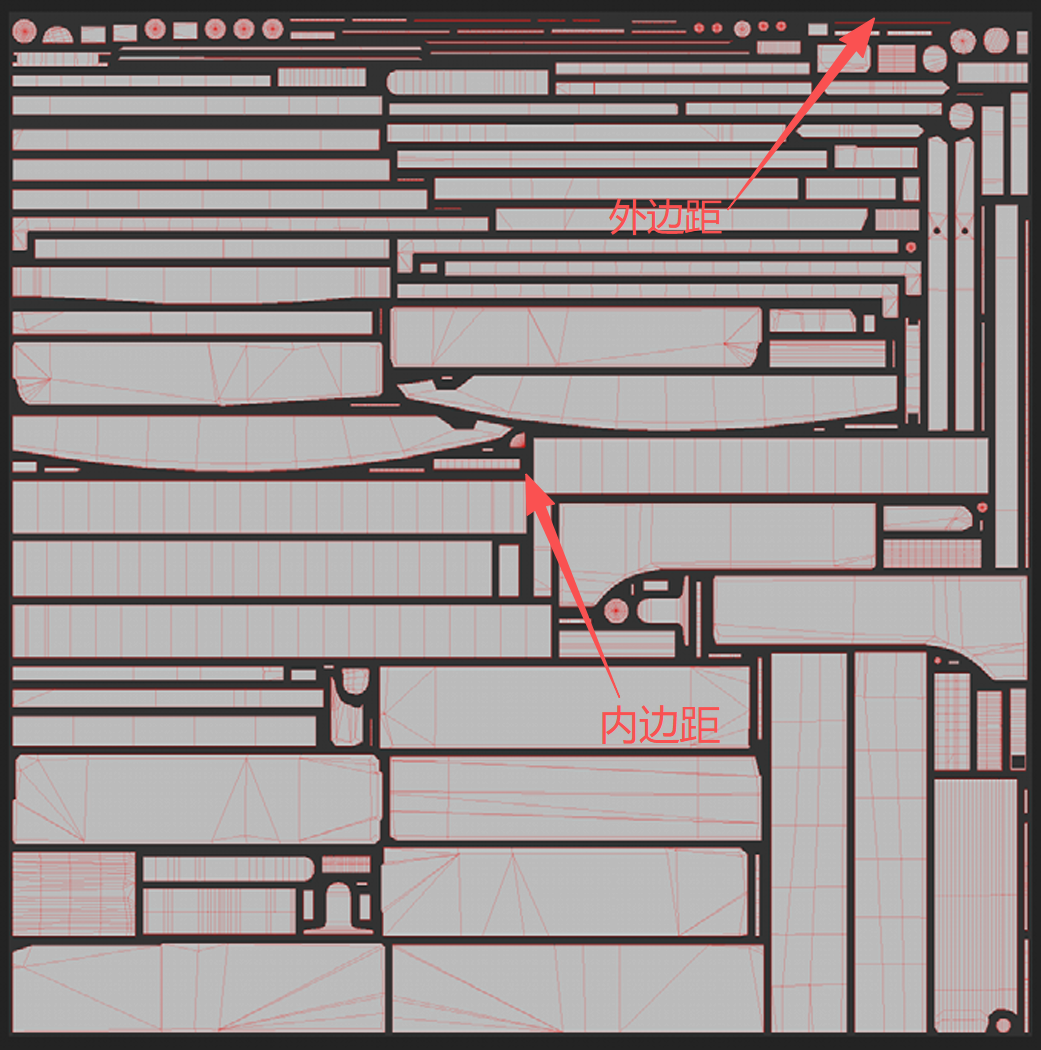

        1. 像素外边距和内边距

        在排布UV时，要注意留出像素外边距和内边距，它们和纹理大小是成比例的。内边距是指每个UV壳之间的间距；外边距是指所有UV壳和UV边界之间的间距。

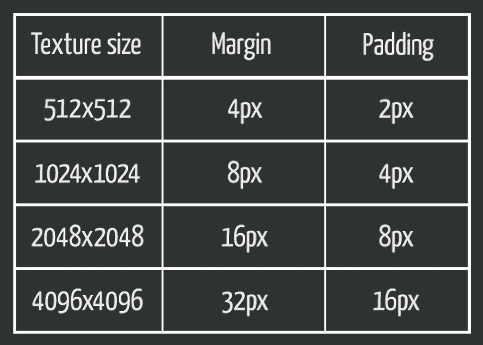

        最常用的数值是内边距16px，外边距8px，2K贴图。常用的边距大小：

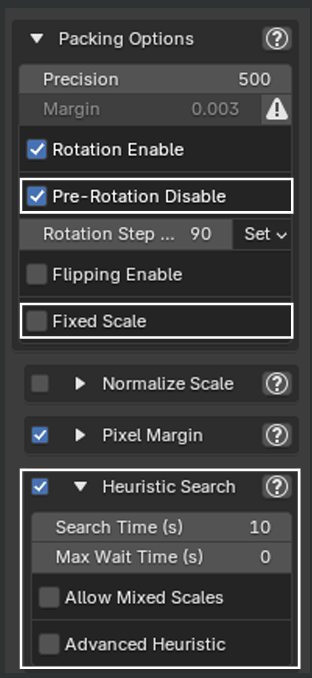

        2. 其它参数和用法（blender）

•  Pre-Rotation Disable：如果不想让UV旋转45°，  就可以勾选此参数
•  Fixed Scale：防止在排布时缩放UV
•  Heuristic Search：让UVPM在特定的时间内找到最佳的UV排布

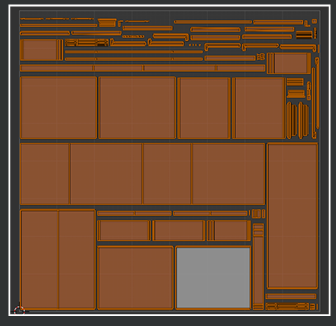

6. 半张UV（Half Maps）

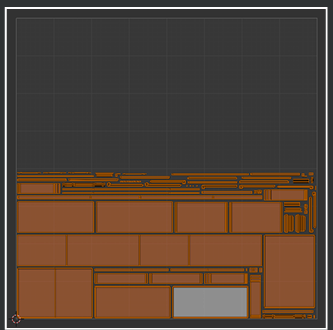

        在排布好UV后发现只占了一半面积(不常见)，此时可以只做半张UV，比如原本1024x1024的贴图做成1024x512，避免浪费。

        两种方法：

                -使用2:1比例的图片，并根据该图像排布UV

                -手动把UV沿V方向放大2倍

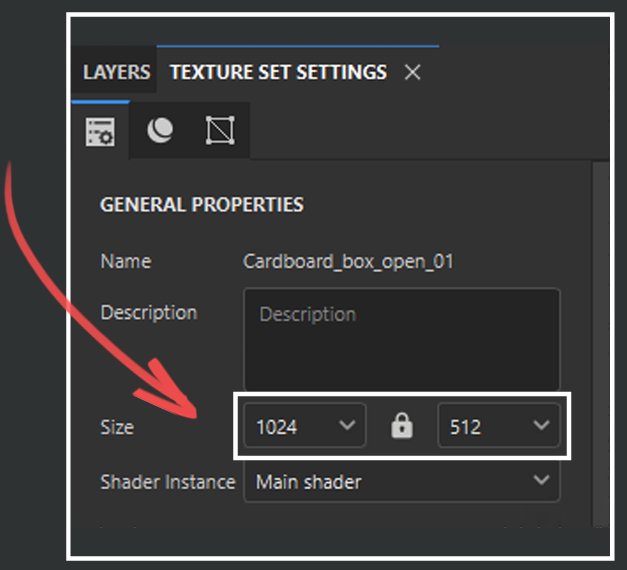

        现在我们需要做的就是在导入贴图绘制软件时，指定贴图的大小

        2:1并不是唯一的选择，4:1也有可能，只要保持比例是2的整数次幂。假设我们有一个较大的UV壳且不能被切开，但它只占了整个UV空间的1/4，这时这种方法就很有用。

7. 游戏优化相关

        遮挡剔除(Occlusion Culling）：隐藏我们在屏幕上看不到的物体从而提高游戏性能表现。

        与UV的关系：假设我们有两个游戏资产，它们被放在地图的不同位置，且不易被玩家同时看到，但它们的UV被放在一起。当玩家只看到其中一个游戏资产时，这两个资产的贴图都会被加载（因为它们被放在同一张贴图上），而此时另一个物体是看不到的，这就产生了性能浪费。

        所以在创建游戏资产时，如果有一些资产总会被一起使用，那么就把它们的UV放在一起，反之则分开放置。此时前面讲到的Half Maps就可能派上用场。
