前言

YOLO11 并没有完全改变 YOLOv8 的检测框架。

两者仍然采用多尺度特征输出、Anchor-Free 检测头以及相似的训练策略。YOLO11 的改进主要集中在网络结构上：

使用 C3k2 替换大量 C2f 模块；
在 Backbone 深层加入 C2PSA；
对检测头进行轻量化调整；
损失函数基本沿用 YOLOv8 的设计，包括 BCE、CIoU 和 DFL。

其中，C2PSA 是 YOLO11 比较有代表性的改进。它在保留卷积特征的同时，引入自注意力来建模较远位置之间的关系。

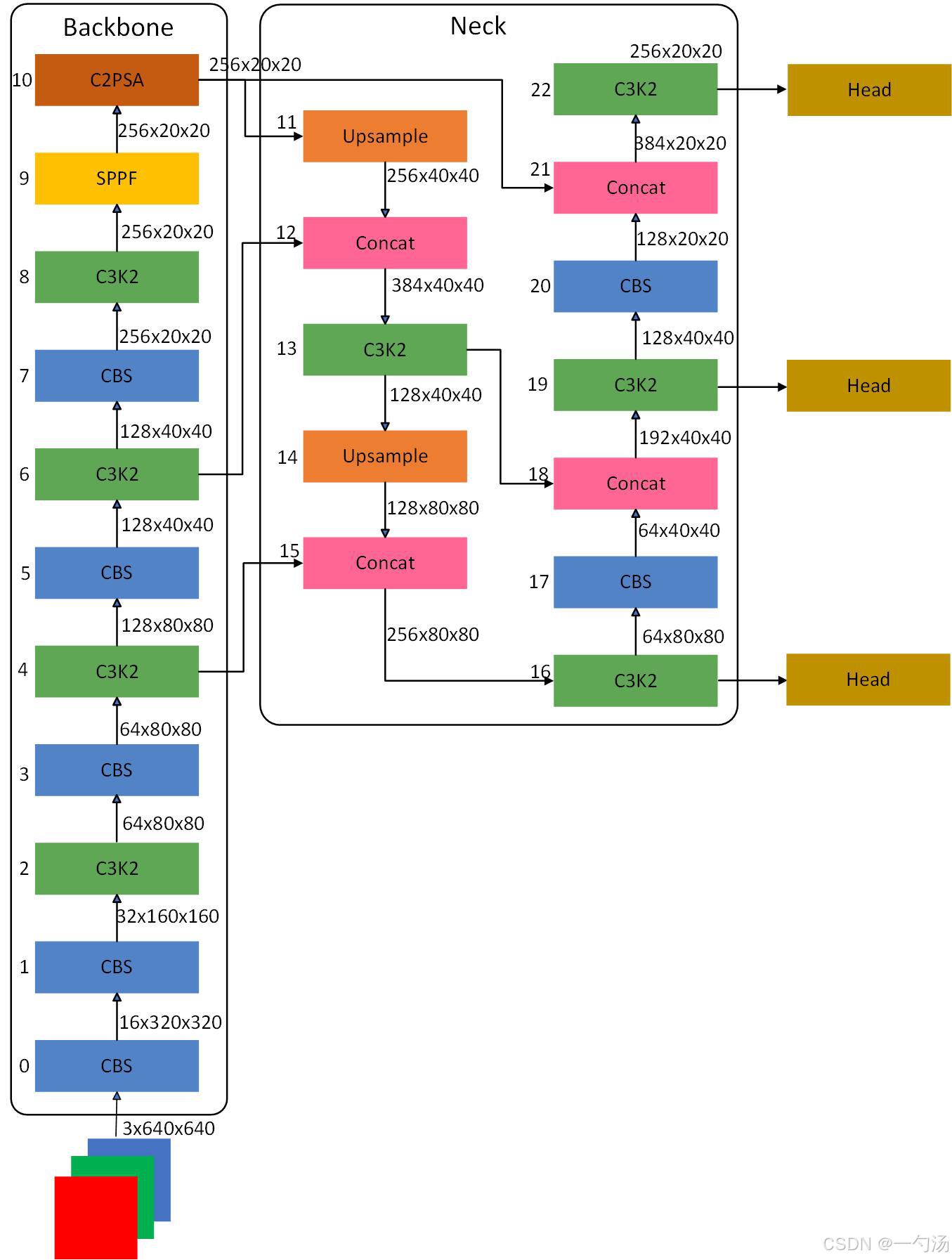

1. YOLO11 相比 YOLOv8 的主要变化

对比项	YOLOv8	YOLO11
主要卷积模块	C2f	C3k2
Backbone 深层结构	SPPF	SPPF + C2PSA
全局关系建模	主要依赖卷积	加入自注意力
检测头	Anchor-Free 解耦头	更轻量的 Anchor-Free 检测头
损失函数	BCE + CIoU + DFL	基本沿用

YOLO11 的提升主要不是来自损失函数，而是来自特征提取结构的调整。

整体可以概括为：

C3k2：提高卷积特征提取效率

C2PSA：增加全局空间关系建模

轻量检测头：降低参数量和计算量

在这里插入图片描述

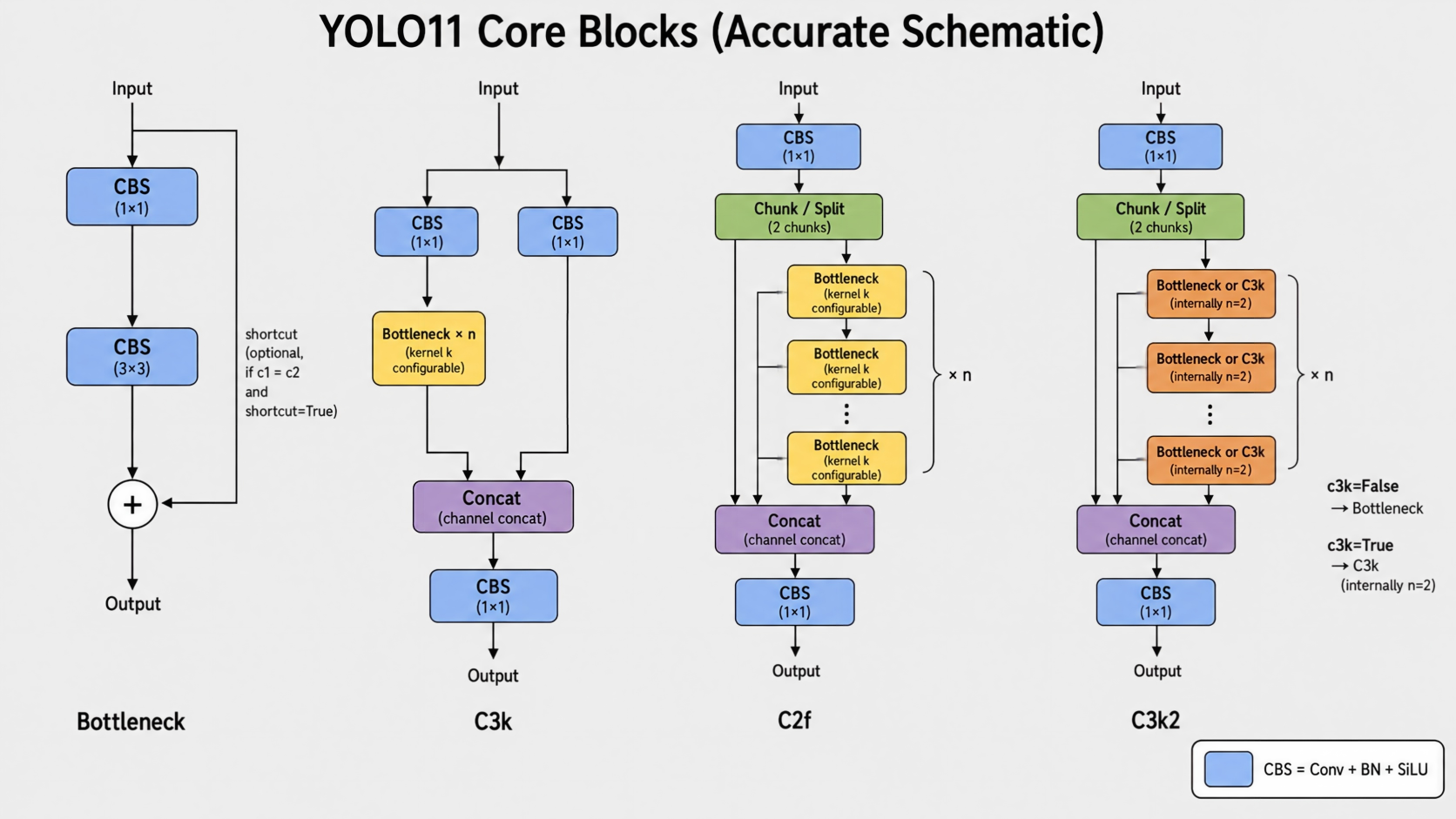

2. C3k2：替换 C2f 的主要模块

YOLOv8 中大量使用 C2f，YOLO11 则将其中不少位置替换成了 C3k2。

从实现上看，C3k2 仍然保留了 CSP 类模块的基本思想：

输入
  │
  ├──────── 直接分支
  │
  └──────── Bottleneck / C3k 分支
                 │
               拼接
                 │
              卷积融合

它并不是完全不同于 C2f 的新结构，而是在 C2f 的分流和拼接框架上，重新设计内部的特征提取模块。

C3k2 的主要作用是：

保持较好的梯度流；
减少不必要的计算；
根据模型规模灵活调整内部结构；
在参数量和特征提取能力之间取得平衡。

不过，相比 C3k2，YOLO11 中更值得展开分析的是 C2PSA。

3. C2PSA 在网络中的位置

YOLO11 的 Backbone 后半部分可以简化为：

高层 C3k2
    │
    ▼
  SPPF
    │
    ▼
 C2PSA
    │
    ▼
进入 Neck

C2PSA 被放在 Backbone 的深层，而不是浅层。

这是因为自注意力的计算量与空间位置数量有关。

假设输入图像大小为 640×640，不同阶段的特征图可能为：

P3：80×80，N = 6400
P4：40×40，N = 1600
P5：20×20，N = 400

注意力需要构造大小为：

N × N

的相关性矩阵。

如果在 80×80 的特征图上计算注意力，需要构造：

6400 × 6400

的矩阵，计算量和显存占用都比较高。

在 20×20 的深层特征图上，只需要构造：

400 × 400

的矩阵。

因此，将 C2PSA 放在低分辨率、高语义的深层特征上，可以用相对较低的成本引入全局信息。

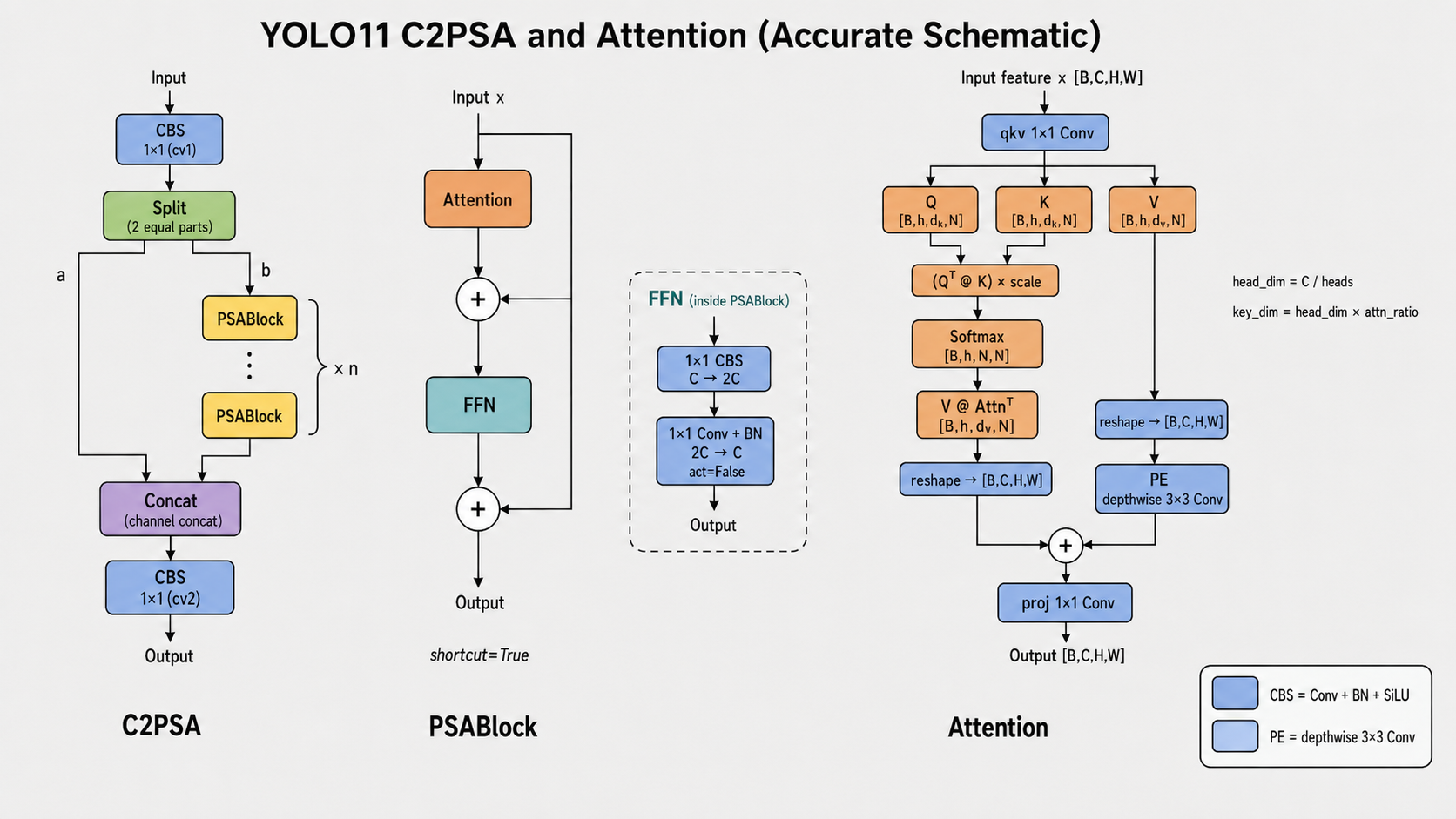

4. C2PSA 的整体结构

C2PSA 的核心代码可以简化为：

class C2PSA(nn.Module):
    def __init__(self, c1, c2, n=1, e=0.5):
        super().__init__()

        assert c1 == c2

        self.c = int(c1 * e)

        self.cv1 = Conv(c1, 2 * self.c, 1, 1)
        self.cv2 = Conv(2 * self.c, c1, 1)

        self.m = nn.Sequential(
            *(
                PSABlock(
                    self.c,
                    attn_ratio=0.5,
                    num_heads=self.c // 64
                )
                for _ in range(n)
            )
        )

    def forward(self, x):
        a, b = self.cv1(x).split(
            (self.c, self.c),
            dim=1
        )

        b = self.m(b)

        return self.cv2(
            torch.cat((a, b), dim=1)
        )

它的结构可以表示为：

                    ┌──────── a：直接保留 ────────┐
                    │                             │
输入 ── 1×1 Conv ──┤                             ├─ concat ─ 1×1 Conv ─ 输出
                    │                             │
                    └──── b：经过 PSABlock ───────┘

C2PSA 没有让所有通道都经过注意力，而是将特征拆成两部分：

a：保留原始卷积特征

b：经过注意力和前馈网络

这样做有几个好处：

降低注意力计算量；
保留原始局部特征；
提供更短的梯度传播路径；
避免所有特征都被全局注意力重新编码。

这和 CSP 系列模块的设计思路比较接近：只让部分特征经过复杂变换，最后再进行融合。

4.1 C2PSA 的维度变化

假设输入为：

x.shape = [B, 512, 20, 20]

并且：

e = 0.5

隐藏通道数为：

self.c = 512 × 0.5 = 256

经过第一层卷积：

[B, 512, 20, 20]
        ↓ cv1
[B, 512, 20, 20]

沿通道维切分：

a.shape = [B, 256, 20, 20]

b.shape = [B, 256, 20, 20]

其中 b 经过 PSABlock：

[B, 256, 20, 20]
        ↓ PSABlock
[B, 256, 20, 20]

然后与 a 拼接：

[B, 256, 20, 20]
        +
[B, 256, 20, 20]
        ↓ concat
[B, 512, 20, 20]

最后经过 cv2 融合：

[B, 512, 20, 20]
        ↓ 1×1 Conv
[B, 512, 20, 20]

因此，C2PSA 不会改变输入输出的特征图尺寸。

5. PSABlock 的结构

C2PSA 内部堆叠的是 PSABlock。

其代码可以简化为：

class PSABlock(nn.Module):
    def __init__(
        self,
        c,
        attn_ratio=0.5,
        num_heads=4,
        shortcut=True
    ):
        super().__init__()

        self.attn = Attention(
            c,
            attn_ratio=attn_ratio,
            num_heads=num_heads
        )

        self.ffn = nn.Sequential(
            Conv(c, c * 2, 1),
            Conv(c * 2, c, 1, act=False)
        )

        self.add = shortcut

    def forward(self, x):
        x = x + self.attn(x) if self.add else self.attn(x)
        x = x + self.ffn(x) if self.add else self.ffn(x)
        return x

结构如下：

输入 x
  │
  ├─────────────────┐
  │                 │
  ▼                 │
Attention            │
  │                 │
  └──── 残差相加 ◄──┘
          │
          ├───────────────┐
          │               │
          ▼               │
         FFN              │
          │               │
          └── 残差相加 ◄──┘
                 │
                输出

可以看出，PSABlock 的结构与 Transformer Block 有些相似：

Attention
    +
Residual
    +
FFN
    +
Residual

区别是，这里的输入仍然是 CNN 常用的四维特征图：

[B, C, H, W]

FFN 也不是标准的全连接层，而是使用两层 1×1 Conv：

C → 2C → C

用于完成通道维度上的非线性变换。

6. Attention 初始化部分

Attention 源码如下：

class Attention(nn.Module):
    def __init__(
        self,
        dim,
        num_heads=8,
        attn_ratio=0.5
    ):
        super().__init__()

        self.num_heads = num_heads
        self.head_dim = dim // num_heads
        self.key_dim = int(
            self.head_dim * attn_ratio
        )
        self.scale = self.key_dim ** -0.5

        nh_kd = self.key_dim * num_heads
        h = dim + nh_kd * 2

        self.qkv = Conv(dim, h, 1, act=False)
        self.proj = Conv(dim, dim, 1, act=False)

        self.pe = Conv(
            dim,
            dim,
            3,
            1,
            g=dim,
            act=False
        )

假设：

dim = 256
num_heads = 4
attn_ratio = 0.5

6.1 每个注意力头的维度

self.head_dim = dim // num_heads

得到：

head_dim = 256 // 4 = 64

也就是：

256 个通道
被分成
4 个注意力头

每个头 64 维

6.2 Q 和 K 的维度压缩

self.key_dim = int(
    self.head_dim * attn_ratio
)

得到：

key_dim = 64 × 0.5 = 32

因此每个注意力头中：

Q：32 维
K：32 维
V：64 维

Q 和 K 负责计算位置之间的相关性，因此对它们进行压缩，可以降低注意力计算量。

V 负责保存最终被聚合的特征，所以仍然保留完整的 head_dim。

6.3 缩放因子

self.scale = self.key_dim ** -0.5

对应公式：

$scale=1dk\text{scale}=\frac{1}{\sqrt{d_k}}$

点积的维度越大，结果的数值范围通常也越大。

如果直接将较大的点积结果送入 softmax，输出可能会变得过于极端，影响训练稳定性。

因此需要除以：

$\sqrt{d_k}$

6.4 QKV 输出通道数

代码：

nh_kd = self.key_dim * num_heads
h = dim + nh_kd * 2

当前例子中：

nh_kd = 32 × 4 = 128

所有注意力头的通道数分别为：

Q 总通道：128
K 总通道：128
V 总通道：256

所以：

Q + K + V
= 128 + 128 + 256
= 512

因此：

self.qkv = Conv(256, 512, 1)

维度变化为：

[B, 256, H, W]
        ↓
[B, 512, H, W]

这里的 h 表示 Q、K、V 三部分需要的总通道数。

7. Q、K、V 的生成

Attention 的 forward 前半部分：

def forward(self, x):
    B, C, H, W = x.shape
    N = H * W

    qkv = self.qkv(x)

    q, k, v = qkv.view(
        B,
        self.num_heads,
        self.key_dim * 2 + self.head_dim,
        N
    ).split(
        [
            self.key_dim,
            self.key_dim,
            self.head_dim
        ],
        dim=2
    )

假设输入：

x.shape = [B, 256, 20, 20]

则：

N = H × W = 400

经过 QKV 卷积：

[B, 256, 20, 20]
        ↓ qkv Conv
[B, 512, 20, 20]

整理成多头形式后：

[B, 4, 128, 400]

其中每个头内部包含：

Q：32
K：32
V：64

最终得到：

q.shape = [B, 4, 32, 400]

k.shape = [B, 4, 32, 400]

v.shape = [B, 4, 64, 400]

这里的 400 表示将 20×20 的二维特征图展开成了 400 个空间位置。

每个空间位置都可以看作一个 token。

8. 注意力矩阵的计算

核心代码：

attn = (
    q.transpose(-2, -1) @ k
) * self.scale

attn = attn.softmax(dim=-1)

Q 的维度为：

[B, 4, 32, 400]

交换最后两个维度后：

[B, 4, 400, 32]

与 K 做矩阵乘法：

Qᵀ                  K
[400, 32]    @    [32, 400]

得到：

[400, 400]

加上 Batch 和 head 维度：

attn.shape = [B, 4, 400, 400]

这个矩阵描述了每一个空间位置与其他所有位置之间的相关性。

其中：

attn[..., i, j]

表示第 i 个位置对第 j 个位置的关注程度。

经过 softmax 后，每个位置对所有位置的权重之和为 1。

可以理解为：

当前位置应该从其他每个位置获取多少信息

9. 使用注意力权重聚合 Value

代码：

x = (
    v @ attn.transpose(-2, -1)
).view(B, C, H, W)

Value 的维度为：

v.shape = [B, 4, 64, 400]

注意力矩阵为：

attn.shape = [B, 4, 400, 400]

矩阵乘法：

V                    Attentionᵀ
[64, 400]      @      [400, 400]

得到：

[64, 400]

加入 Batch 和 head 后：

[B, 4, 64, 400]

随后将 4 个注意力头重新合并：

4 × 64 = 256

并恢复二维空间：

[B, 4, 64, 400]
        ↓
[B, 256, 20, 20]

这一步完成了全局信息聚合。

原本每个位置主要表示自己的局部特征，现在它可以根据注意力权重，从整张特征图的其他位置获取信息。

10. 深度卷积位置增强

完整代码中还有一条位置增强分支：

x = (
    v @ attn.transpose(-2, -1)
).view(B, C, H, W) + self.pe(
    v.reshape(B, C, H, W)
)

self.pe 的定义为：

self.pe = Conv(
    dim,
    dim,
    3,
    1,
    g=dim,
    act=False
)

因为：

groups = dim

所以它是一个 3×3 深度卷积。

深度卷积的特点是：

每个通道单独执行卷积
不在不同通道之间进行混合

它主要提取每个通道内部的局部空间信息。

10.1 为什么称为位置增强

自注意力主要根据特征内容计算相关性。

它擅长回答：

哪些位置的内容比较相关

但对局部空间结构的建模不如卷积直接。

3×3 卷积核天然包含相对空间关系：

左上   上   右上
左    中心   右
左下   下   右下

因此，这条分支可以为注意力结果补充：

局部邻域关系；
边缘和轮廓；
相对方向信息；
局部空间结构。

这里的 pe 不是经典 Transformer 中固定的正弦余弦位置编码。

更准确地说，它是一种：

可学习的卷积位置增强

卷积核在训练开始时同样是随机初始化的，但网络结构已经限制它只能从 3×3 局部邻域中学习空间信息。

训练过程中，它会根据检测损失逐渐学习对定位和识别有用的局部模式。

11. Attention 的完整数据流

以：

输入：[B, 256, 20, 20]

num_heads = 4
key_dim = 32
head_dim = 64

为例，整个过程如下：

输入特征

[B, 256, 20, 20]

        │
        │ 1×1 QKV Conv
        ▼

[B, 512, 20, 20]

        │
        │ 整理成多头形式
        ▼

[B, 4, 128, 400]

        │
        │ 切分 Q、K、V
        ├──────── Q：[B, 4, 32, 400]
        ├──────── K：[B, 4, 32, 400]
        └──────── V：[B, 4, 64, 400]

        │
        │ Qᵀ @ K
        ▼

注意力分数

[B, 4, 400, 400]

        │
        │ softmax
        ▼

注意力权重

[B, 4, 400, 400]

        │
        │ V @ Attentionᵀ
        ▼

[B, 4, 64, 400]

        │
        │ 合并注意力头
        │ 恢复二维特征图
        ▼

[B, 256, 20, 20]

        │
        ├──── 加上深度卷积位置增强
        │
        └──── 输出投影
        ▼

输出特征

[B, 256, 20, 20]

输入输出尺寸保持不变，但每个空间位置已经融合了其他位置的信息。

12. 总结

YOLO11 并没有彻底改变 YOLOv8 的框架。

它保留了：

Anchor-Free 检测；
多尺度特征输出；
解耦检测头；
Task-Aligned Assigner；
BCE、CIoU 和 DFL 损失。

主要结构改进可以概括为：

C2f → C3k2

SPPF → SPPF + C2PSA

检测头进一步轻量化

其中，C2PSA 的核心思想是：

一部分通道保留原始卷积特征

一部分通道使用自注意力建模全局关系

最后将两部分重新融合

这种设计没有让整个网络全面 Transformer 化，而是在深层、低分辨率特征图上加入注意力。

卷积负责：

局部纹理
边缘
轮廓
空间先验

Attention 负责：

远距离位置之间的关系
全局上下文
跨区域信息交互

因此，我更倾向于把 C2PSA 理解为：

在保留 YOLO 卷积特性的基础上，用较低成本补充全局建模能力。

它不是单纯增加一个注意力模块，而是在计算量、局部特征和全局关系之间做了一次折中。
