PyTorch手写数字识别系统：MNIST三种CNN模型对比与GUI部署实战（附完整代码）

本文基于 PyTorch 框架，使用 MNIST 数据集训练了 SimpleCNN、DeepCNN、MLP 三种神经网络模型，测试准确率分别达到 99.27%、99.52%、98.20%。系统包含完整的训练、评估、GUI 交互三个模块，支持手写输入和图片上传两种识别方式，并实现了多模型概率集成推理。
数据集：https://pan.quark.cn/s/655076a96f84#/list/share
代码：https://pan.quark.cn/s/158eb54aa740

一、什么是手写数字识别

手写数字识别（Handwritten Digit Recognition）是利用计算机视觉和深度学习技术，将手写的阿拉伯数字（0-9）图像自动分类为对应数字类别的任务。它是最早成功应用卷积神经网络（CNN）的实际问题之一，也是深度学习入门的标准教学项目。

MNIST 数据集由 Yann LeCun 等人于 1998 年发布，包含 60,000 张训练图像和 10,000 张测试图像，每张图像为 28×28 像素的灰度手写数字。截至 2024 年，MNIST 上最优模型的测试错误率已降至 0.21% 以下（即准确率超过 99.79%），是目前基准最完善、研究最深入的图像分类数据集之一。

本系统实现了三种不同复杂度的神经网络，在 MNIST 测试集上的表现如下：

模型	网络结构	测试准确率	特点
DeepCNN	3层卷积 + BatchNorm + 2层全连接	99.52%	精度最高，推荐使用
SimpleCNN	2层卷积 + 2层全连接	99.27%	结构简洁，性价比高
MLP	3层全连接感知机	98.20%	基线模型，验证CNN优势
综合模型	三模型概率平均集成	99.40%+	降低单一模型偏差

二、技术栈与环境配置

系统基于以下技术栈构建：

组件	版本要求	用途
Python	3.8+	运行环境
PyTorch	≥ 2.0.0	深度学习框架
torchvision	≥ 0.15.0	数据集加载与图像变换
Pillow	≥ 9.0.0	图像处理（GUI预处理）
NumPy	≥ 1.21.0	数组运算
Matplotlib	≥ 3.5.0	训练曲线与评估图表

安装依赖：

pip install -r requirements.txt

如需 GPU 加速训练，参考 PyTorch 官网 安装对应 CUDA 版本的 PyTorch。系统支持自动检测 CUDA，无 GPU 时回退到 CPU 运行。

三、项目结构

手写数字识别系统/
├── model.py              # 三种模型定义（SimpleCNN / DeepCNN / MLP）
├── train.py              # 训练脚本（自动下载MNIST并训练所有模型）
├── test.py               # 测试评估脚本（准确率、类别分析、可视化）
├── gui.py                # 图形界面（手写/上传图片实时识别）
├── draw_report_figures.py # 混淆矩阵、PR曲线等高级评估图表
├── requirements.txt      # 依赖清单
├── data/                 # MNIST数据集（首次运行自动下载）
├── models/               # 训练好的模型权重
│   ├── SimpleCNN.pth
│   ├── DeepCNN.pth
│   └── MLP.pth
└── img/                  # 训练过程生成的可视化图表

四、三种神经网络模型设计

4.1 模型架构对比

三种模型代表了从简单到复杂的递进关系，适合理解不同网络结构对识别精度的影响。

维度	SimpleCNN	DeepCNN	MLP
卷积层数	2	3	0
全连接层数	2	2	3
BatchNorm	无	有	无
Dropout	0.25 + 0.5	0.25 + 0.5	0.3
特征提取	卷积+池化	卷积+BN+池化	无（直接展平）
适用场景	轻量部署	高精度识别	教学基线

4.2 SimpleCNN：2层卷积网络

SimpleCNN 采用经典的 LeNet 风格架构，两个卷积层提取局部特征，最大池化降维，两个全连接层完成分类。

class SimpleCNN(nn.Module):
    def __init__(self):
        super().__init__()
        self.conv1 = nn.Conv2d(1, 32, 3, 1)    # 1→32通道, 3×3卷积
        self.conv2 = nn.Conv2d(32, 64, 3, 1)   # 32→64通道
        self.dropout1 = nn.Dropout(0.25)
        self.dropout2 = nn.Dropout(0.5)
        self.fc1 = nn.Linear(9216, 128)         # 64×12×12=9216 → 128
        self.fc2 = nn.Linear(128, 10)            # 128 → 10类

    def forward(self, x):
        x = F.relu(self.conv1(x))
        x = F.relu(self.conv2(x))
        x = F.max_pool2d(x, 2)
        x = self.dropout1(x)
        x = torch.flatten(x, 1)
        x = F.relu(self.fc1(x))
        x = self.dropout2(x)
        x = self.fc2(x)
        return F.log_softmax(x, dim=1)

4.3 DeepCNN：3层卷积 + BatchNorm

DeepCNN 在 SimpleCNN 基础上增加了第三层卷积和 BatchNorm 归一化层，梯度传播更稳定，训练收敛更快，最终准确率最高。

class DeepCNN(nn.Module):
    def __init__(self):
        super().__init__()
        self.conv1 = nn.Conv2d(1, 32, 3, 1, padding=1)
        self.bn1 = nn.BatchNorm2d(32)
        self.conv2 = nn.Conv2d(32, 64, 3, 1, padding=1)
        self.bn2 = nn.BatchNorm2d(64)
        self.conv3 = nn.Conv2d(64, 128, 3, 1, padding=1)
        self.bn3 = nn.BatchNorm2d(128)
        self.dropout1 = nn.Dropout(0.25)
        self.dropout2 = nn.Dropout(0.5)
        self.fc1 = nn.Linear(128 * 3 * 3, 256)
        self.fc2 = nn.Linear(256, 10)

    def forward(self, x):
        x = F.relu(self.bn1(self.conv1(x)))
        x = F.max_pool2d(x, 2)
        x = F.relu(self.bn2(self.conv2(x)))
        x = F.max_pool2d(x, 2)
        x = F.relu(self.bn3(self.conv3(x)))
        x = F.max_pool2d(x, 2)
        x = self.dropout1(x)
        x = torch.flatten(x, 1)
        x = F.relu(self.fc1(x))
        x = self.dropout2(x)
        x = self.fc2(x)
        return F.log_softmax(x, dim=1)

4.4 MLP：3层全连接感知机

MLP 不使用卷积操作，直接将 28×28=784 像素展平输入三层全连接网络。作为基线模型，它验证了卷积结构在图像任务中的必要性。

class MLP(nn.Module):
    def __init__(self):
        super().__init__()
        self.fc1 = nn.Linear(784, 256)
        self.fc2 = nn.Linear(256, 128)
        self.fc3 = nn.Linear(128, 10)
        self.dropout = nn.Dropout(0.3)

    def forward(self, x):
        x = torch.flatten(x, 1)
        x = F.relu(self.fc1(x))
        x = self.dropout(x)
        x = F.relu(self.fc2(x))
        x = self.dropout(x)
        x = self.fc3(x)
        return F.log_softmax(x, dim=1)

4.5 模型注册表

系统使用统一的模型注册表管理三种架构，训练和测试脚本通过遍历该字典实现批量处理：

MODELS = {
    "SimpleCNN": SimpleCNN,
    "DeepCNN": DeepCNN,
    "MLP": MLP,
}

五、训练流程

5.1 超参数配置

参数	值	说明
BATCH_SIZE	64	批次大小
EPOCHS	15	训练轮数
LEARNING_RATE	0.001	Adam学习率
优化器	Adam	自适应矩估计
损失函数	CrossEntropyLoss	交叉熵
数据标准化	均值0.1307, 标准差0.3081	MNIST统计量

5.2 数据预处理

MNIST 图像在输入网络前经过标准化处理，使用 MNIST 数据集的全局均值（0.1307）和标准差（0.3081）进行归一化，加速收敛：

transform = transforms.Compose([
    transforms.ToTensor(),
    transforms.Normalize((0.1307,), (0.3081,))
])

5.3 训练核心循环

每个模型训练 15 个 Epoch，每个 Epoch 内完成前向传播、反向传播、参数更新，并在测试集上评估：

def train_one_model(model_name, model_class):
    model = model_class().to(DEVICE)
    criterion = nn.CrossEntropyLoss()
    optimizer = optim.Adam(model.parameters(), lr=LEARNING_RATE)

    for epoch in range(1, EPOCHS + 1):
        # 训练阶段
        model.train()
        for data, target in train_loader:
            data, target = data.to(DEVICE), target.to(DEVICE)
            optimizer.zero_grad()
            output = model(data)
            loss = criterion(output, target)
            loss.backward()
            optimizer.step()

        # 测试阶段
        model.eval()
        with torch.no_grad():
            for data, target in test_loader:
                data, target = data.to(DEVICE), target.to(DEVICE)
                output = model(data)
                # 计算准确率...

    torch.save(model.state_dict(), f"models/{model_name}.pth")

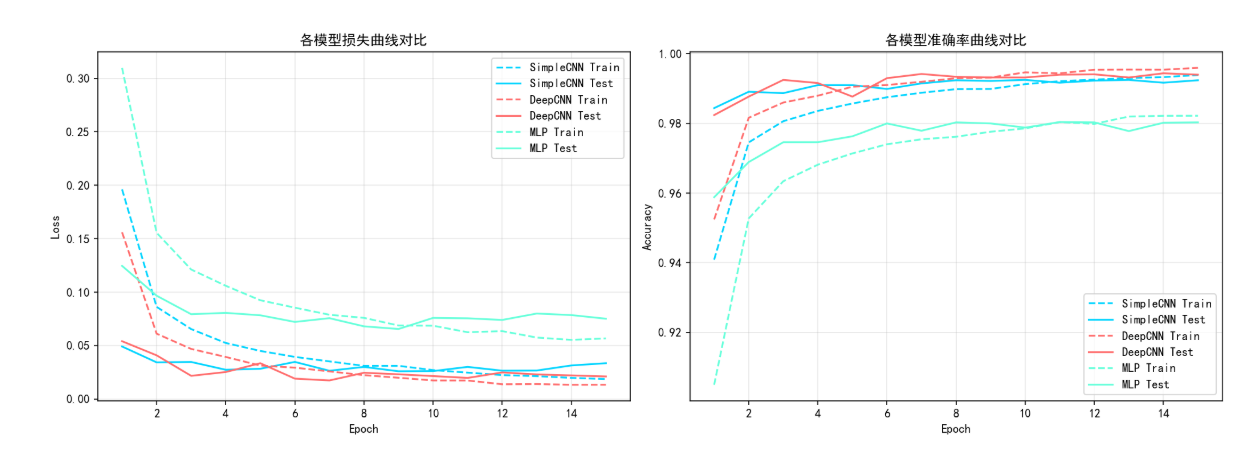

训练完成后，系统自动生成训练曲线对比图和准确率柱状图，直观展示三个模型的收敛过程：

从训练曲线可以看出，DeepCNN 收敛最快（2-3 个 Epoch 即接近最优），SimpleCNN 次之（4-5 个 Epoch），MLP 收敛最慢且最终精度最低。这验证了更深的卷积网络在特征提取上的优势，以及 BatchNorm 对训练稳定性的提升作用。

六、模型评估

6.1 准确率对比

三个模型在 MNIST 测试集（10,000 张图像）上的最终准确率：

DeepCNN 以 99.52% 的准确率领先，比 SimpleCNN 高 0.25 个百分点，比 MLP 高 1.32 个百分点。CNN 类模型均突破 99%，而 MLP 停留在 98% 左右，说明卷积操作对图像局部特征的提取能力远优于全连接网络。

6.2 各类别准确率分析

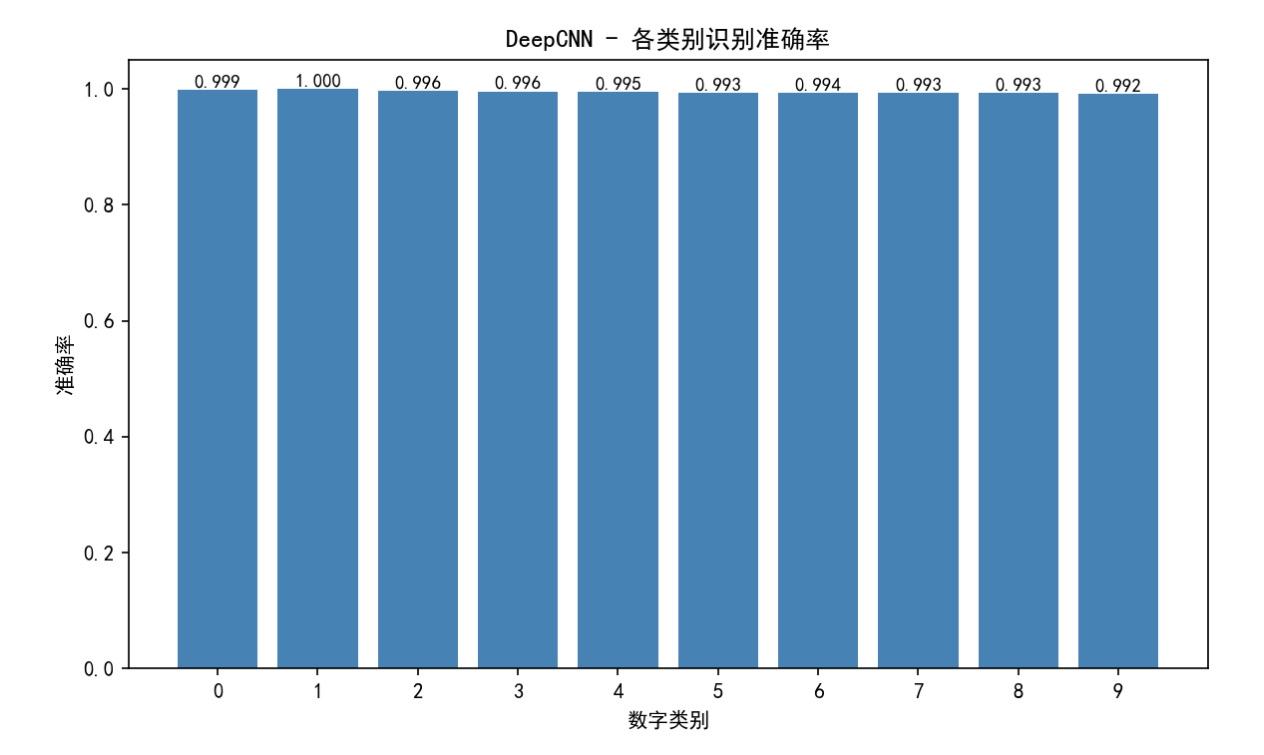

系统对每个数字（0-9）单独统计识别准确率，生成类别准确率柱状图。以 DeepCNN 为例：

DeepCNN 在所有数字类别上的准确率均超过 99%。其中数字 1 的识别率最高（接近 100%），因为其形态简单、笔画特征明确；数字 5 和 8 的识别率相对略低，因为手写体中这两个数字的形态变异较大，容易与 3、6、9 等数字混淆。

6.3 混淆矩阵

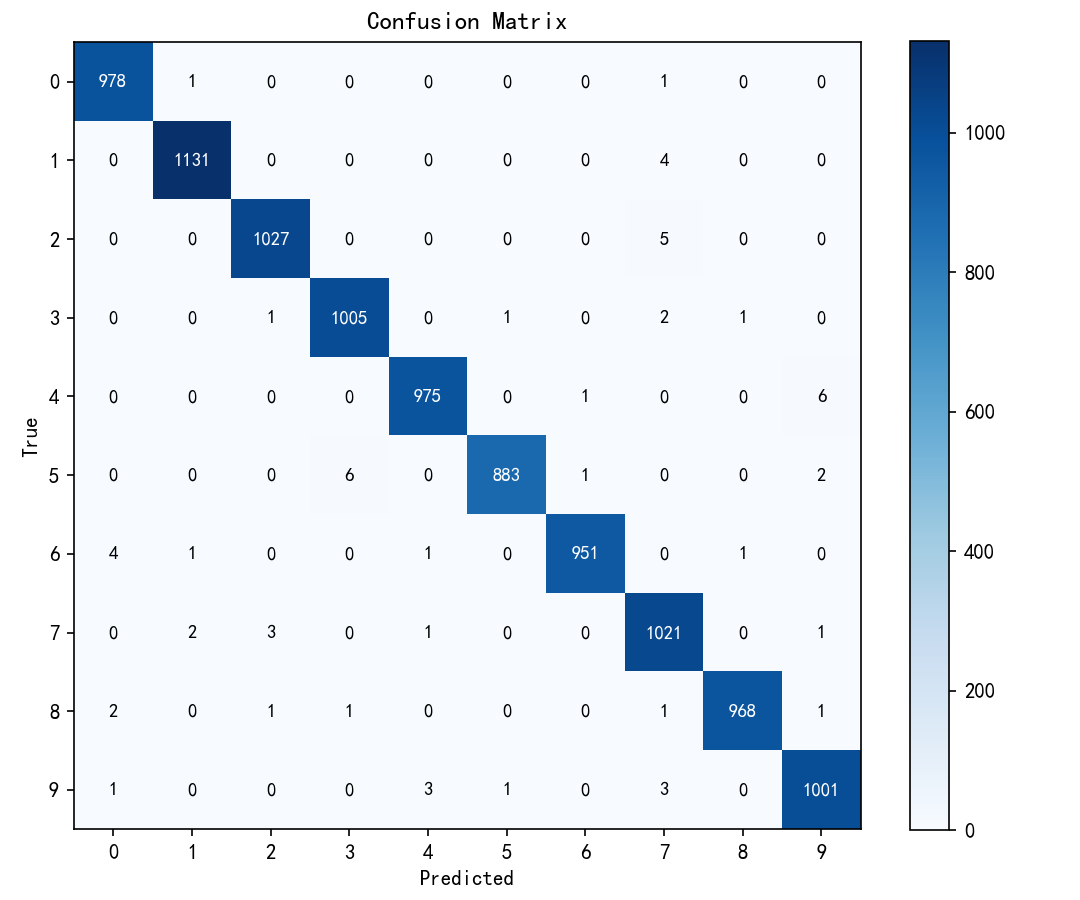

系统通过 draw_report_figures.py 生成混淆矩阵，展示每个数字被误分类的情况：

混淆矩阵对角线表示正确分类的数量，非对角线表示误分类。DeepCNN 的混淆矩阵中，绝大多数误分类集中在 3↔5、4↔9、7↔1 等形态相似的数字对之间，这与人类视觉感知中的混淆模式一致。

6.4 Precision-Recall 曲线

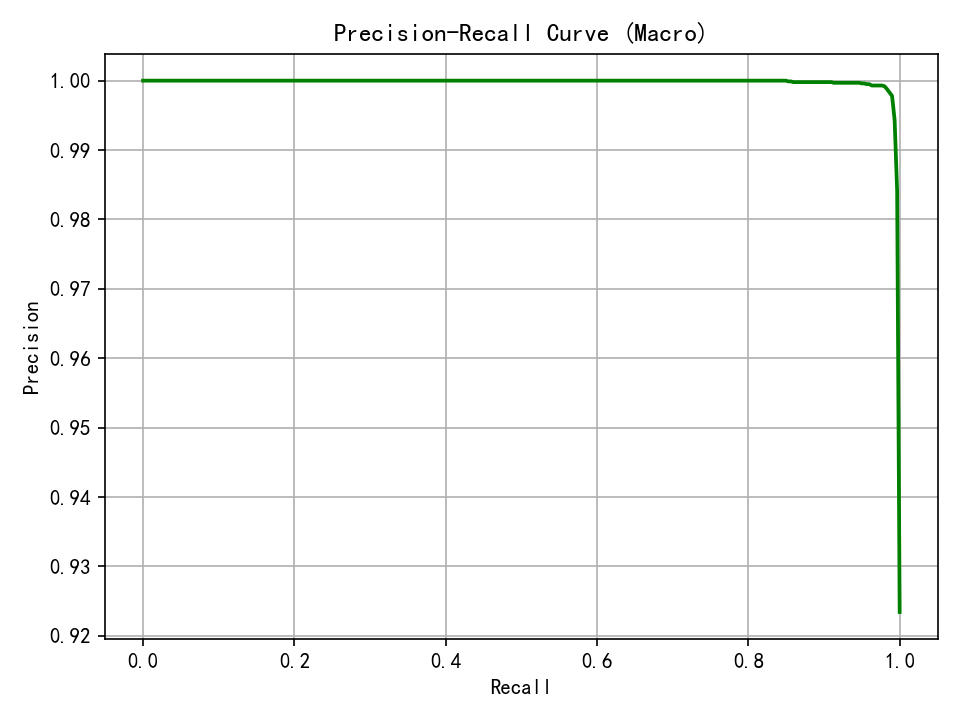

系统还计算了宏平均 Precision-Recall 曲线和置信度阈值分析，帮助确定最优置信度阈值：

七、图像预处理算法

GUI 中用户上传的图片尺寸、背景、光照各不相同，直接输入模型会导致识别失败。系统实现了一套完整的预处理流程，将任意图片转换为 MNIST 标准 28×28 格式。

7.1 预处理流程

步骤	操作	作用
1	灰度转换	去除颜色信息，保留亮度
2	高斯平滑	消除纸张纹理和噪点
3	边缘背景估计	判断前景/背景颜色
4	自动反色	白底黑字→黑底白字
5	Otsu阈值分割	自适应二值化
6	边界框裁剪	提取数字区域
7	等比缩放	缩放至20×20，保留4像素边距
8	灰度重心居中	对齐到MNIST标准位置
9	标准化归一化	均值0.1307，标准差0.3081

7.2 Otsu自动阈值算法

Otsu 算法通过最大化类间方差自动确定最优阈值，比固定阈值更适合手机拍照、阴影和不同纸张背景。核心实现：

# 遍历所有可能阈值，找到使类间方差最大的阈值
for value in range(256):
    background_weight += histogram[value]
    if background_weight == 0:
        continue
    foreground_weight = total - background_weight
    if foreground_weight == 0:
        break
    background_sum += value * histogram[value]
    mean_background = background_sum / background_weight
    mean_foreground = (total_sum - background_sum) / foreground_weight
    score = background_weight * foreground_weight * (
        mean_background - mean_foreground
    ) ** 2
    if score > best_score:
        best_score = score
        threshold = value

7.3 灰度重心居中

MNIST 数据集中的数字以图像重心为中心。系统计算数字像素的灰度重心，并将其平移到 28×28 图像的中心位置（13.5, 13.5），减少手写偏移对识别的影响：

mass = canvas.sum()
if mass > 0:
    yy, xx = np.indices(canvas.shape)
    center_x = (xx * canvas).sum() / mass
    center_y = (yy * canvas).sum() / mass
    shift_x = round(13.5 - center_x)
    shift_y = round(13.5 - center_y)
    # 执行平移...

八、GUI交互界面

8.1 界面设计

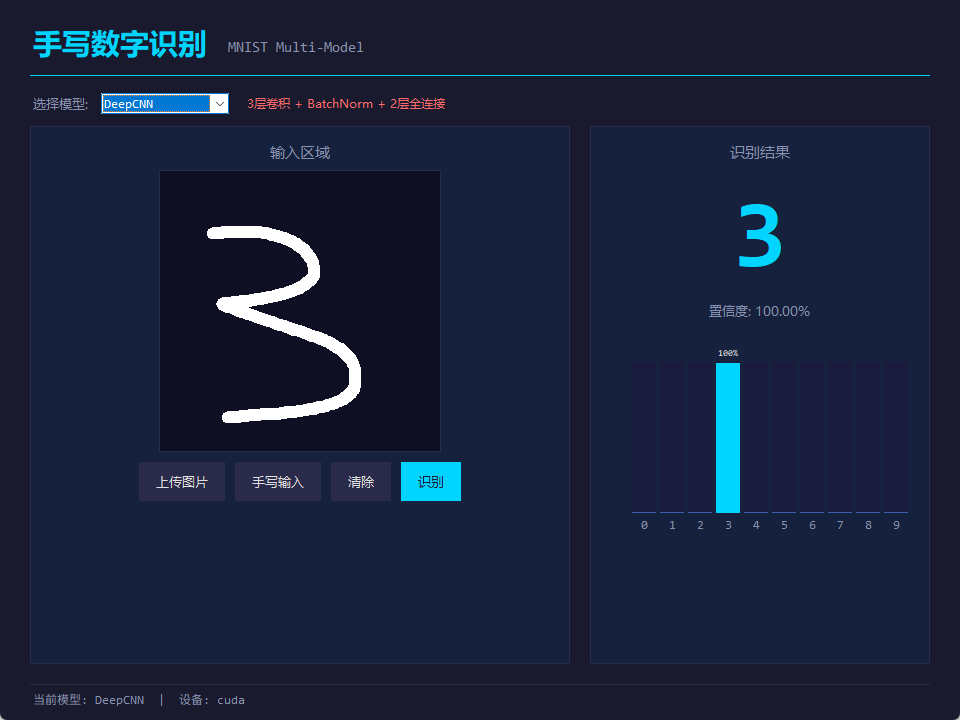

GUI 基于 Tkinter 构建，采用深色科技风格设计，左右分栏布局：

左侧输入区域：

• 280×280 像素画布，支持鼠标手写或上传图片
• 四个操作按钮：上传图片、手写输入、清除、识别

右侧结果区域：

• 预测数字大号显示（72px Consolas 字体）
• 置信度百分比
• 0-9 各数字概率分布柱状图

8.2 模型切换与集成推理

GUI 支持在三个单模型和综合模型之间切换。综合模型将三个模型的预测概率取平均，降低单一模型的偏差：

if self.ensemble_models:
    model_probs = [
        torch.exp(model(input_tensor)) for model in self.ensemble_models
    ]
    probs_tensor = torch.stack(model_probs).mean(dim=0)

8.3 手写输入实现

手写模式通过监听鼠标事件，在 PIL ImageDraw 和 Tkinter Canvas 上同步绘制，确保手写图像可被模型读取：

def _on_drag(self, event):
    if self.draw_mode and self.drawing and self.last_pos:
        # Tkinter画布显示
        self.canvas.create_line(self.last_pos[0], self.last_pos[1],
                                event.x, event.y, fill="white",
                                width=DRAW_WIDTH, capstyle="round")
        # PIL图像同步绘制（供模型读取）
        draw = ImageDraw.Draw(self.draw_image)
        draw.line([self.last_pos[0], self.last_pos[1], event.x, event.y],
                  fill=255, width=DRAW_WIDTH)

九、快速上手

第一步：训练模型

python train.py

程序自动下载 MNIST 数据集（约 11MB），依次训练三个模型，权重保存至 models/ 目录，训练曲线和对比图保存至 img/ 目录。

第二步：测试评估

python test.py

对已训练模型在测试集上评估，输出每个模型的总体准确率和各类别准确率，生成可视化图表。

第三步：启动GUI

python gui.py

启动图形界面，支持手写输入或上传图片进行实时识别。

第四步：高级评估（可选）

python draw_report_figures.py

生成混淆矩阵、PR曲线、置信度阈值分析等高级评估图表。

十、FAQ

MNIST数据集是什么？

MNIST（Modified National Institute of Standards and Technology）是深度学习领域最常用的手写数字图像数据集，包含 60,000 张训练图像和 10,000 张测试图像，每张为 28×28 像素灰度图。由 Yann LeCun 等人从美国国家标准与技术研究院的原始数据集修改而来，广泛用于图像分类算法的基准测试。

为什么CNN比MLP在图像任务上表现更好？

CNN 通过卷积核在图像上滑动提取局部特征，具有平移不变性和参数共享特性，能用更少的参数学到有效的空间特征。MLP 将图像展平为一维向量，丢失了空间结构信息，且参数量随输入尺寸急剧增长。在本项目中，CNN 模型准确率均超过 99%，而 MLP 仅为 98.20%。

BatchNorm为什么能提升训练效果？

Batch Normalization 对每个 mini-batch 的特征进行标准化，使输入分布保持稳定，缓解内部协变量偏移问题。它能加速训练收敛、允许使用更大的学习率，并起到一定的正则化效果。本项目中 DeepCNN 加入了 BatchNorm，收敛速度比 SimpleCNN 快 2-3 个 Epoch。

GUI中手写识别效果不好怎么办？

将数字写在画布中央，笔画清晰粗细适中，避免过于潦草或偏离中心。系统会自动进行灰度重心居中，但严重偏离画布中心的书写仍可能影响识别。上传手机拍摄的手写图片时，确保光线均匀、背景对比度足够。

如何只训练某一个模型？

编辑 train.py 文件末尾的循环，将 MODELS.items() 替换为指定模型，例如：

for model_name, model_class in {"DeepCNN": DeepCNN}.items():
    all_results[model_name] = train_one_model(model_name, model_class)

训练时下载数据集失败怎么办？

MNIST 数据集约 11MB。如遇网络问题，可手动下载后放入 data/MNIST/raw/ 目录。需要四个文件：train-images-idx3-ubyte、train-labels-idx1-ubyte、t10k-images-idx3-ubyte、t10k-labels-idx1-ubyte。

十一、总结

本系统实现了从数据准备、模型训练、性能评估到交互应用的完整流程。三种模型的对比清晰展示了网络深度、BatchNorm、卷积操作对识别精度的影响：DeepCNN 凭借三层卷积和 BatchNorm 达到 99.52% 的最高准确率，SimpleCNN 以更简洁的结构达到 99.27%，MLP 作为基线停留在 98.20%。

GUI 中的图像预处理流程（Otsu阈值、自动反色、灰度重心居中）解决了实际使用中图片格式多样的问题，多模型集成推理进一步提升了识别鲁棒性。整个系统代码结构清晰，适合作为 PyTorch 深度学习入门的完整实践项目。

---
