如何利用DCS数采的时间序列数据及工业互联网平台，再不用大模型的基础上进行软件基础功能的改进，实现告警分类统计到归因分析，归因分析到关联异常数据的因果推断，再到同类事件不同类型的方向根本原因分析及同类型事件预防性维护建议、并根据事件的故障原因做根因分析及改进措施，进而实现检索增强，形成企业内部的FMEA、8D报告等知识库，自动推荐根因和纠正措施。

如何再不用大模型的基础上进行软件告警事件分析的改进？

在不依赖大模型的前提下，利用DCS数采数据与工业互联网平台，构建一套从告警分类 → 归因分析 → 因果推断 → 根因分析 → 知识库沉淀 → 预防性维护的完整闭环，是完全可行的。关键在于结构化数据、规则引擎、统计方法、知识图谱的组合运用。

下面从总体架构、各环节实现方法、关键技术、知识库建设四个方面展开。

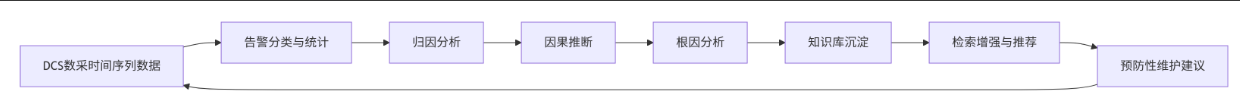

一、总体架构设计

核心逻辑：

• 数据层：DCS采集的实时时间序列数据（温度、压力、流量、液位等）。

• 分析层：通过统计方法、规则引擎、因果图模型进行多级分析。

• 知识层：将分析结果沉淀为FMEA、8D报告等结构化知识。

• 应用层：实现检索增强、根因推荐、预防性维护建议。

二、各环节实现方法

2.1 告警分类与统计

目标：将海量告警按类型、严重程度、发生频率进行分类，形成告警仪表盘。

实现方法：

分类维度	方法	示例
按参数类型​	基于DCS点位标签（Tag Name）前缀	TI_*为温度，PI_*为压力
按严重程度​	基于阈值偏离倍数	1倍阈值为L1，2倍为L2，3倍为L3
按时间模式​	滑动窗口统计	过去1小时告警次数，过去24小时告警次数
按设备区域​	基于设备树层级	反应釜区、蒸馏塔区、压缩机区

输出：

• 告警排行榜（Top-N 高频告警）

• 告警趋势图（小时/日/周粒度）

• 告警分类饼图（参数类型分布）

示例代码（伪代码）：

def classify_alarms(timeseries_df, threshold_config):
    alarms = []
    for tag, config in threshold_config.items():
        series = timeseries_df[tag]
        # 按偏离倍数分类
        deviation = (series - config['setpoint']) / config['tolerance']
        alarms.append({
            'tag': tag,
            'time': series.index,
            'severity': pd.cut(deviation, bins=[0, 1, 2, 3], labels=['L1', 'L2', 'L3']),
            'area': config['area'],
            'device': config['device']
        })
    return pd.concat(alarms)

2.2 归因分析

目标：当一个告警发生时，找出最可能导致该告警的相关参数。

实现方法：

方法	原理	适用场景
皮尔逊相关系数​	计算告警参数与其他参数的线性相关性	线性关系明显的场景（如温度与压力）
斯皮尔曼秩相关​	基于排名计算相关性，不要求线性	非线性关系场景
格兰杰因果检验​	判断一个时间序列是否有助于预测另一个	时序因果方向判断
互信息​	衡量两个变量之间的依赖程度	非线性、非单调关系

实现步骤：

1. 告警发生时，提取告警前一段时间窗口（如前30分钟）的所有相关参数数据。

2. 计算告警参数与其他参数的相关系数。

3. 筛选出相关系数超过阈值（如 |r| > 0.6）的参数作为候选原因。

输出：归因分析报告，列出最相关的Top-5参数。

示例：

def attribution_analysis(alarm_tag, alarm_time, window_minutes=30, all_tags_df):
    start_time = alarm_time - pd.Timedelta(minutes=window_minutes)
    window_data = all_tags_df.loc[start_time:alarm_time]

    correlations = {}
    for tag in all_tags_df.columns:
        if tag != alarm_tag:
            corr = window_data[alarm_tag].corr(window_data[tag])
            correlations[tag] = corr

    sorted_corr = sorted(correlations.items(), key=lambda x: abs(x[1]), reverse=True)
    return sorted_corr[:5]  # 返回Top-5相关参数

2.3 因果推断

目标：从相关性中识别因果关系，确定“谁是因，谁是果”。

实现方法：

方法	原理	工具/库
PC算法​	基于条件独立性测试构建因果图	causal-learn(Python)
LINGAM​	基于非高斯分布的线性因果模型	lingam(Python)
时序因果图​	结合时间滞后的因果发现	tigramite(Python)
转移熵​	衡量信息从X到Y的传递	JIDT(Java/Python)

实现步骤：

1. 收集历史告警数据及相关参数的时间序列。

2. 使用因果发现算法构建因果图。

3. 当新告警发生时，在因果图中定位其上游节点作为根因候选。

输出：因果图（有向无环图），标明参数间的因果关系方向。

示例（使用tigramite）：

import tigramite
from tigramite.pcmci import PCMCI
from tigramite import data_processing as pp

# 准备数据
dataframe = pp.DataFrame(all_tags_df.values, var_names=list(all_tags_df.columns))

# 运行PCMCI因果发现算法
pcmci = PCMCI(dataframe)
results = pcmci.run_pcmci(tau_max=5, pc_alpha=0.05)

# 输出因果图
print("检测到的因果关系：")
for cause, effect, lag in zip(results['causes'], results['effects'], results['lags']):
    if lag != 0:
        print(f"{cause} -> {effect} (滞后{lag}步)")

2.4 根因分析

目标：基于因果推断结果，结合设备知识和历史案例，确定根本原因。

实现方法：

方法	原理	适用场景
故障树分析​	从顶事件向下逐层分解	已知故障模式的场景
事件树分析​	从初始事件向上推演后果	安全分析场景
5Why分析法​	连续追问“为什么”	简单因果链场景
鱼骨图​	按人机料法环分类排查	综合性问题

实现步骤：

1. 从因果图中提取告警参数的直接上游节点。

2. 结合设备拓扑关系，将参数映射到物理设备。

3. 使用故障树或5Why规则引擎，逐层追溯至根本原因。

输出：根因分析报告，包含根因设备、根因参数、建议措施。

示例（规则引擎）：

# 基于规则的根因推理
root_cause_rules = [
    {
        'condition': {'alarm_tag': 'TI_101', 'upstream': ['PI_101', 'FI_101']},
        'root_cause': '冷却水流量不足',
        'action': '检查冷却水泵和阀门'
    },
    {
        'condition': {'alarm_tag': 'PI_201', 'upstream': ['LI_201', 'TI_201']},
        'root_cause': '塔釜液位过高',
        'action': '增加塔釜排液量'
    }
]

def root_cause_inference(alarm_tag, upstream_params):
    for rule in root_cause_rules:
        if (rule['condition']['alarm_tag'] == alarm_tag and
            set(rule['condition']['upstream']).issubset(set(upstream_params))):
            return rule['root_cause'], rule['action']
    return '未知', '需人工分析'

2.5 知识库沉淀

目标：将每次根因分析的结果结构化存储，形成企业内部的可复用知识。

知识库结构：

表名	字段	说明
fmea	failure_mode, effect, cause, current_control, rpn, recommended_action	FMEA标准格式
eight_disciplines	d1_team, d2_problem, d3_interim, d4_root_cause, d5_permanent, d6_verify, d7_prevent, d8_close	8D报告标准格式
incident	incident_id, time, device, alarm_tag, root_cause, action, effectiveness	事件记录
case_library	case_id, symptom, root_cause, solution, keywords	案例库

实现方法：

1. 每次根因分析完成后，自动生成结构化记录。

2. 通过关键词提取（TF-IDF）建立索引。

3. 新告警发生时，检索相似历史案例。

2.6 检索增强与推荐

目标：当新告警发生时，自动检索知识库，推荐根因和纠正措施。

实现方法：

方法	原理	实现
向量检索​	将告警特征向量化，检索相似案例	FAISS、Annoy
规则匹配​	基于告警类型、设备、参数匹配	Drools、EasyRules
混合检索​	向量检索 + 规则匹配	Elasticsearch + 向量插件

示例（基于FAISS的向量检索）：

import faiss
import numpy as np

# 构建案例库向量索引
case_vectors = np.array([case['feature_vector'] for case in case_library])
index = faiss.IndexFlatL2(case_vectors.shape[1])
index.add(case_vectors)

# 新告警时检索
new_alarm_vector = extract_feature_vector(new_alarm)
distances, indices = index.search(new_alarm_vector.reshape(1, -1), k=3)

# 返回最相似的Top-3案例
for idx in indices[0]:
    print(f"相似案例: {case_library[idx]['root_cause']}, 建议: {case_library[idx]['solution']}")

2.7 预防性维护建议

目标：基于历史根因分析结果，预测未来可能发生的故障，提前安排维护。

实现方法：

方法	原理	适用场景
基于阈值的预警​	当参数接近历史故障前的阈值时预警	简单场景
生存分析​	基于历史故障间隔时间预测剩余寿命	设备寿命预测
相似性匹配​	当前数据模式与历史故障前模式匹配	复杂场景

示例（基于相似性匹配）：

def predictive_maintenance(current_window_data, historical_fault_patterns):
    # 计算当前数据与历史故障模式的相似度
    similarities = []
    for pattern in historical_fault_patterns:
        sim = cosine_similarity(current_window_data.flatten(), pattern.flatten())
        similarities.append(sim)

    max_sim = max(similarities)
    if max_sim > 0.8:  # 相似度超过阈值
        matched_pattern = historical_fault_patterns[similarities.index(max_sim)]
        return {
            'risk_level': '高',
            'predicted_fault': matched_pattern['fault_type'],
            'remaining_time': matched_pattern['avg_time_to_fault'],
            'suggested_action': matched_pattern['preventive_action']
        }
    else:
        return {'risk_level': '低', 'predicted_fault': '无'}

三、关键技术选型

技术领域	推荐工具/库	用途
时序数据库​	InfluxDB, TimescaleDB, ClickHouse	存储DCS数采数据
流处理​	Apache Flink, Kafka Streams	实时告警处理
因果发现​	tigramite, causal-learn, lingam	因果推断
规则引擎​	Drools, EasyRules	根因推理
向量检索​	FAISS, Annoy	相似案例检索
知识图谱​	Neo4j, JanusGraph	设备关系、因果图存储
可视化​	Grafana, Plotly, D3.js	告警仪表盘、因果图展示

四、案例

场景：某化工厂反应釜温度异常告警。

4.1 告警分类

• 告警参数：TI_101（反应釜温度）

• 严重等级：L2（超过阈值2倍）

• 设备区域：反应釜区

4.2 归因分析

• 与TI_101最相关的参数：PI_101（冷却水压力，r=0.85）、FI_101（冷却水流量，r=0.78）、TI_102（夹套温度，r=0.72）

4.3 因果推断

• 因果图显示：FI_101→ PI_101→ TI_101

• 结论：冷却水流量下降导致压力下降，进而导致温度上升

4.4 根因分析

• 规则引擎匹配：冷却水流量不足

• 建议措施：检查冷却水泵和阀门

4.5 知识库检索

• 检索到历史相似案例3个，根因分别为：

  • 案例1：冷却水泵故障（2025-03-15）

  • 案例2：冷却水管路堵塞（2025-06-20）

  • 案例3：冷却水阀门未全开（2025-09-10）

• 推荐检查顺序：阀门 → 泵 → 管路

4.6 预防性维护

• 当前冷却水流量趋势与案例2故障前模式相似度达85%

• 预测：若不加干预，预计2小时后将发生堵塞

• 建议：立即安排管路清洗

4.7 知识库更新

• 本次事件记录为案例4，根因为“冷却水管路部分堵塞”

• 更新FMEA：增加“冷却水管路堵塞”的故障模式

• 更新8D报告：记录本次处理过程和验证结果

五、实施建议

阶段	建议	里程碑
第一阶段​	实现告警分类统计 + 归因分析	告警仪表盘上线
第二阶段​	实现因果推断 + 根因分析	根因分析报告自动生成
第三阶段​	建设知识库 + 检索增强	知识库达到100+案例
第四阶段​	实现预防性维护建议	维护计划自动生成
第五阶段​	持续优化 + 闭环验证	故障率降低30%以上

总结：在不依赖大模型的情况下，通过结构化数据 + 统计方法 + 因果发现 + 规则引擎 + 知识图谱的组合，完全可以构建一个从告警到预防性维护的完整闭环。这套体系的灵魂在于知识的持续沉淀和复用——每一次告警处理都是一次知识积累，每一次知识检索都是一次经验传承。随着案例库的不断丰富，系统的准确性和推荐质量将持续提升。

企业FMEA与8D知识库如何接入告警平台？

将FMEA和8D知识库接入告警平台，本质上是把历史经验与实时数据连接起来，让每一次告警都能立刻获得历史的智慧支持。

下面从接入架构、数据映射、触发逻辑、交互设计、持续更新五个方面展开。

一、接入架构设计

这是一个非常关键的工程问题。将FMEA和8D知识库接入告警平台，本质上是把历史经验与实时数据连接起来，让每一次告警都能立刻获得历史的智慧支持。

下面从接入架构、数据映射、触发逻辑、交互设计、持续更新五个方面展开。

---

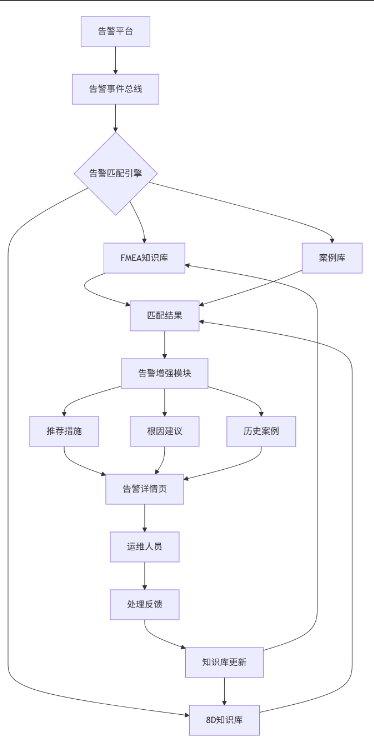

一、接入架构设计

graph TD
    A[告警平台] --> B[告警事件总线]
    B --> C{告警匹配引擎}
    C --> D[FMEA知识库]
    C --> E[8D知识库]
    C --> F[案例库]
    D --> G[匹配结果]
    E --> G
    F --> G
    G --> H[告警增强模块]
    H --> I[推荐措施]
    H --> J[根因建议]
    H --> K[历史案例]
    I --> L[告警详情页]
    J --> L
    K --> L
    L --> M[运维人员]
    M --> N[处理反馈]
    N --> O[知识库更新]
    O --> D
    O --> E

核心组件：

• 告警事件总线：实时接收告警平台推送的告警事件。

• 告警匹配引擎：将告警特征与知识库中的条目进行匹配。

• 告警增强模块：将匹配结果附加到原始告警上，丰富告警信息。

• 知识库更新模块：根据运维人员的处理反馈，持续更新知识库。

二、数据映射：告警字段与知识库字段的对应

要实现自动匹配，首先需要将告警的结构化字段与知识库的字段建立映射关系。

2.1 告警平台字段

字段	示例	说明
alarm_id	ALM-20260718-001	告警唯一标识
alarm_time	2026-07-18 14:30:00	告警发生时间
device_id	REACTOR-101	设备编号
device_type	反应釜	设备类型
parameter	TI_101	告警参数
parameter_desc	反应釜温度	参数描述
alarm_value	185.5	告警时的实测值
threshold	150.0	告警阈值
severity	L2	严重等级
alarm_message	反应釜温度超限	告警文本描述

2.2 FMEA知识库字段

字段	示例	说明
fmea_id	FMEA-REACTOR-001	FMEA条目ID
device_type	反应釜	适用设备类型
failure_mode	温度超限	故障模式
failure_cause	冷却水流量不足	故障原因
failure_effect	反应失控，产品质量不合格	故障影响
current_control	温度高限报警，联锁停车	当前控制措施
rpn	120	风险优先数
recommended_action	增加冷却水流量监测，定期清洗管路	建议措施

2.3 8D知识库字段

字段	示例	说明
report_id	8D-2026-001	8D报告ID
problem_description	反应釜温度异常导致产品粘度超标	问题描述
root_cause	冷却水管路部分堵塞	根本原因
interim_action	紧急切换备用冷却系统	临时措施
permanent_action	增加管路过滤器，每周清洗一次	永久措施
verification	连续运行30天无复发	验证结果
lesson_learned	冷却水系统需纳入预防性维护计划	经验教训

2.4 映射规则

yaml

yaml

复制

# 告警到FMEA的映射规则
告警到FMEA:
  匹配字段:
    - 告警.device_type ↔ FMEA.device_type
    - 告警.parameter_desc ↔ FMEA.failure_mode
  匹配逻辑: 精确匹配或模糊匹配（基于关键词）
  输出:
    - FMEA.failure_cause → 建议根因
    - FMEA.recommended_action → 建议措施
    - FMEA.rpn → 风险等级

# 告警到8D的映射规则
告警到8D:
  匹配字段:
    - 告警.device_id ↔ 8D.problem_description（包含设备ID）
    - 告警.alarm_message ↔ 8D.problem_description（关键词匹配）
  匹配逻辑: 全文检索 + 相似度排序
  输出:
    - 8D.root_cause → 历史根因
    - 8D.permanent_action → 历史有效措施
    - 8D.lesson_learned → 经验教训

三、触发逻辑：何时匹配，如何匹配

3.1 匹配时机

触发时机	说明	优点	缺点
告警产生时​	告警一产生就立即匹配	实时性最强，第一时间提供建议	可能匹配不准确（信息不足）
告警确认后​	运维人员确认告警后再匹配	信息更充分，匹配更准确	延迟了几分钟到十几分钟
告警关闭后​	告警处理完毕后匹配	可以结合处理结果，用于知识库更新	不能用于指导当前处理

推荐策略：三级触发。

1. 告警产生时：快速匹配FMEA，提供初步建议。

2. 告警确认后：深入匹配8D和案例库，提供详细根因和历史经验。

3. 告警关闭后：根据处理结果，更新知识库。

3.2 匹配算法

匹配方式	算法	适用场景
精确匹配​	SQL Join	设备类型 + 故障模式完全匹配
关键词匹配​	TF-IDF + 余弦相似度	告警消息与知识库文本匹配
向量匹配​	Word2Vec + FAISS	语义级别的相似匹配
规则匹配​	Drools规则引擎	复杂的多条件组合匹配

示例（关键词匹配）：

from sklearn.feature_extraction.text import TfidfVectorizer
from sklearn.metrics.pairwise import cosine_similarity

# 构建知识库文本索引
knowledge_base_texts = [f"{item['failure_mode']} {item['failure_cause']}" for item in fmea_db]
vectorizer = TfidfVectorizer()
kb_vectors = vectorizer.fit_transform(knowledge_base_texts)

def match_knowledge(alarm_message, top_k=3):
    # 将告警消息向量化
    alarm_vector = vectorizer.transform([alarm_message])
    # 计算相似度
    similarities = cosine_similarity(alarm_vector, kb_vectors)[0]
    # 返回Top-K匹配结果
    top_indices = similarities.argsort()[-top_k:][::-1]
    return [(fmea_db[i], similarities[i]) for i in top_indices]

四、交互设计：告警详情页的知识增强

匹配结果需要在告警平台的界面上直观展示，帮助运维人员快速决策。

4.1 告警详情页增强

在原有告警详情的基础上，增加以下板块：

板块	内容	展示方式
FMEA建议​	可能的故障原因、建议措施、风险等级	卡片式展示，按匹配度排序
历史案例​	相似的8D报告、历史告警记录	列表展示，含时间、根因、措施
根因推荐​	基于因果推断的根因排名	柱状图或列表
处理建议​	基于知识库的推荐操作步骤	步骤列表，可勾选执行
预防措施​	基于历史经验的预防性维护建议	文本描述 + 计划维护时间

4.2 交互操作

操作	说明	触发动作
采纳建议​	运维人员采纳知识库推荐的措施	自动生成工单，记录采纳的条目ID
反馈无效​	知识库推荐的措施不适用	标记该条知识为“不适用”，降低匹配权重
补充知识​	运维人员补充新的根因或措施	触发知识库更新流程，审核后入库
关联案例​	将当前告警关联到已有的8D报告	更新8D报告的“复发记录”字段

---

五、持续更新：知识库的自进化

知识库接入告警平台后，必须形成“使用 → 反馈 → 更新”的闭环，才能持续提升匹配质量。

5.1 反馈采集

反馈类型	采集方式	存储字段
采纳率​	自动统计	adoption_count, adoption_rate
有效性评价​	运维人员打分（1-5星）	effectiveness_score
处理结果​	运维人员填写	actual_root_cause, actual_action
复发记录​	自动检测同类告警是否再次发生	recurrence_count, last_recurrence_time

5.2 知识库更新策略

更新类型	触发条件	更新动作
权重调整​	某条知识被频繁采纳且有效	提高匹配权重
降权/下架​	某条知识被多次标记为无效	降低权重或标记为“已过时”
新增条目​	运维人员补充了新知识	审核后入库，初始化权重
合并条目​	多条知识描述同一根因	合并为一条，保留所有关联告警ID

示例（权重调整逻辑）：

def update_knowledge_weight(knowledge_id, feedback):
    knowledge = knowledge_db.get(knowledge_id)

    # 基于反馈调整权重
    if feedback['adopted'] and feedback['effective']:
        knowledge['weight'] *= 1.1  # 采纳且有效，权重增加10%
    elif feedback['adopted'] and not feedback['effective']:
        knowledge['weight'] *= 0.8  # 采纳但无效，权重减少20%
    elif not feedback['adopted']:
        knowledge['weight'] *= 0.95  # 未被采纳，权重略微减少

    # 权重上下限保护
    knowledge['weight'] = max(0.1, min(10.0, knowledge['weight']))

    # 如果权重过低，标记为“需审核”
    if knowledge['weight'] < 0.2:
        knowledge['status'] = 'review_needed'

    knowledge_db.save(knowledge)

六、一个完整案例

场景：反应釜温度告警 TI_101超过阈值。

6.1 告警产生时（实时匹配）

1. 告警平台推送告警事件到事件总线。

2. 匹配引擎根据 device_type=反应釜和 parameter_desc=温度匹配FMEA。

3. 匹配到FMEA条目 FMEA-REACTOR-001（温度超限 → 冷却水流量不足）。

4. 告警详情页展示FMEA建议：

   • 可能原因：冷却水流量不足

   • 建议措施：检查冷却水泵和阀门

   • 风险等级：RPN=120（高）

6.2 告警确认后（深入匹配）

1. 运维人员确认告警为真实告警。

2. 匹配引擎进一步检索8D知识库。

3. 检索到2份相关8D报告：

   • 8D-2025-015：冷却水泵故障（2025-03-15）

   • 8D-2025-042：冷却水管路堵塞（2025-06-20）

4. 告警详情页新增历史案例板块：

   • 案例1：冷却水泵故障 → 更换轴承后解决

   • 案例2：冷却水管路堵塞 → 清洗管路后解决

6.3 告警处理中（辅助决策）

1. 运维人员按照FMEA建议检查冷却水系统。

2. 发现冷却水流量偏低，判断为管路堵塞。

3. 参考8D-2025-042的措施，执行管路清洗。

4. 温度恢复正常，告警解除。

6.4 告警关闭后（知识更新）

1. 系统提示运维人员填写反馈：

   • 实际根因：冷却水管路部分堵塞

   • 处理措施：清洗管路

   • 效果评价：5星（非常有效）

2. 系统自动更新知识库：

   • FMEA条目 FMEA-REACTOR-001的权重增加10%。

   • 新增一条案例记录，关联到本次告警。

   • 8D-2025-042 的复发记录+1。

七、实施建议

阶段	任务	里程碑
第一阶段​	完成告警字段与知识库字段的映射	映射规则文档
第二阶段​	实现告警产生时的FMEA匹配	FMEA建议展示在告警详情页
第三阶段​	实现告警确认后的8D匹配	历史案例展示在告警详情页
第四阶段​	实现反馈采集和知识库更新	知识库自进化闭环
第五阶段​	持续优化匹配算法和交互体验	采纳率达到80%以上

总结：将FMEA和8D知识库接入告警平台，本质上是把历史经验转化为实时智慧。关键在于：标准化的数据映射、多层次的匹配逻辑、友好的交互展示、持续的反馈闭环。这套体系一旦建成，每一次告警都将不再是孤立的故障处理，而是一次知识与经验的传承与迭代。
