水动力模型算20分钟，AI只用12秒：Hydro-Y-Net城市洪水预报论文通俗解读

一句话读懂这篇论文：
作者先用一套“新安江模型—河道一维水动力—SWMM管网—城市二维地表”耦合模型生成大量虚拟暴雨和积水过程，再让Hydro-Y-Net学习“降雨空间分布 + 河流、管网和水库初始水位 → 未来6小时逐半小时积水深度”的映射。它不是抛弃物理模型，而是把耗时的水动力模型压缩成一个运行很快的代理模型。

城市洪水预报存在一个长期矛盾：

• 水动力模型物理过程完整，但计算慢；
• 深度学习运行快，却缺少足够的城市积水训练数据；
• 只输入降雨，又很难反映河道、管网和水库当前已经“装了多少水”。

这篇论文提出的解决办法不是在损失函数里直接求解浅水方程，而是采用一条更工程化的路线：

让水动力模型离线生产训练样本，让实时水位描述城市当前状态，再用与数据维度相匹配的神经网络快速复现未来积水过程。

论文题目为：

Rapid urban flood inundation forecasting using a physics-informed deep learning approach

研究团队来自清华大学和珠江水利科学研究院，论文发表于2024年《Journal of Hydrology》。

下面重点拆解：

• 这套方法为什么叫“物理信息驱动”；
• Hydro-Y-Net的Y形结构究竟做了什么；
• 12秒预测未来6小时的结论是否可信；
• 论文中哪些高精度来自真正独立验证，哪些来自水动力模型内部拟合。

---

一、城市洪水为什么特别需要“快”？

河流洪水从上游传播到下游，往往还能提供一定预警时间。

城市内涝则可能在短时强降雨后迅速形成：

• 管网来不及排水；
• 河道高水位顶托排口；
• 低洼道路快速积水；
• 地下空间和下穿隧道短时间内失去通行能力。

研究区2020年5月21—22日的一场暴雨中：

• 最大1小时降雨达到167.8毫米；
• 最大3小时降雨达到288.5毫米；
• 城市出现大范围积水、交通中断和局部停电。


这类事件要求预报系统在分钟级给出：

• 哪些网格会积水；
• 水深会达到多少；
• 积水何时开始和消退；
• 未来1—6小时风险怎样变化。

传统水动力模型虽然精细，但一次模拟可能需要数十分钟甚至数小时，难以在降雨预报不断更新时反复滚动运行。

---

二、论文解决的不是一个问题，而是三个问题

作者将传统深度学习城市洪水预报的瓶颈归纳为三类。

1. 没有足够的时空水深样本

真实监测通常只有：

• 少数积水点；
• 河道水位站；
• 雨量站；
• 灾后照片和报警记录。

不可能为几十万个网格持续提供水深真值。

2. 输入没有表达城市当前状态

相同降雨落在不同初始条件下，结果可能完全不同：

• 河道水位低时，排水比较顺畅；
• 河道水位高时，排口可能受到顶托；
• 管网已接近满流时，新增降雨更容易造成溢流；
• 水库水位不同，也会改变调蓄能力。

只输入降雨，等于忽略了系统已经“装了多少水”。

3. 网络结构没有匹配物理数据形态

这项任务同时包含：

• 降雨的时空矩阵；
• 河流、管网、水库水位的时空矩阵；
• 未来多时刻积水深度矩阵。

若把这些数据简单拉直后输入全连接网络，空间连通和时间滞后容易丢失。

---

三、研究区与观测条件怎么样？

研究区位于广州市黄埔区南岗河流域。

主要特征为：

项目	信息
流域面积	116.0 km²
河流长度	26.5 km
高程范围	约-13.8—364.9 m
城镇建设区	66.61 km²
城镇面积占比	约60%
雨量站	21个
径流或水位监测站	26个
积水监测点	12个
DEM	1 m分辨率

论文从中选取：

• 4个河道站用于验证；
• 4个典型积水点用于验证。

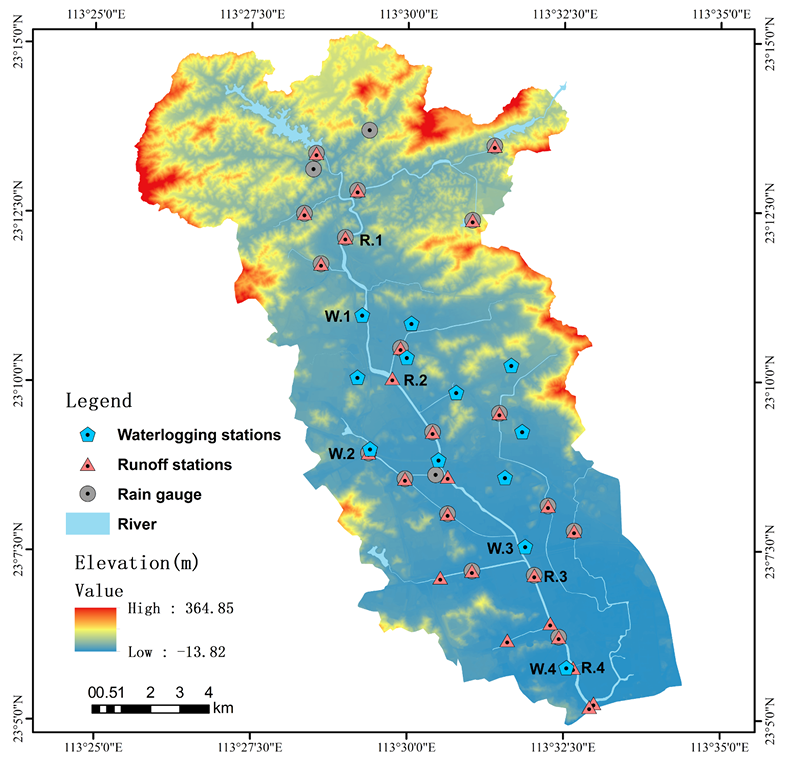

图1显示，北部以山地、农业和林地为主，南部地势低平、城市建设密集，河网和积水点主要集中在中下游。

这是一种典型的：

上游山地快速产流—中下游城市汇流—河道、管网和地表相互作用

的复合洪水场景。

---

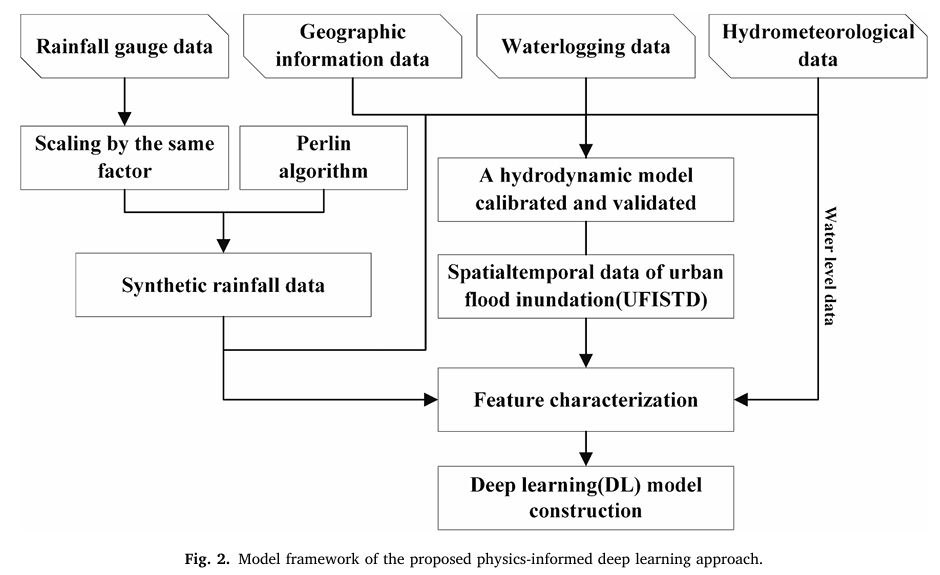

四、整体思路：先让物理模型当老师，再让AI当快速替身

整套框架可以分为四步。

第一步：制造多种暴雨情景

作者生成：

• 50场历史暴雨同比例缩放情景；
• 250场Perlin噪声空间雨场；
• 合计300场降雨过程。

第二步：运行耦合水动力模型

每场降雨模拟18小时，每0.5小时输出一次城市积水状态。

第三步：构造深度学习输入与标签

输入包括：

• 降雨时空矩阵；
• 河流、管网和水库水位矩阵。

标签是水动力模型生成的未来积水深度矩阵。

第四步：用Hydro-Y-Net快速推演

一次输出未来6小时、12个时间步的积水深度。

这类模型更准确的名称是：

水动力模型的深度学习代理模型或模拟器。

---

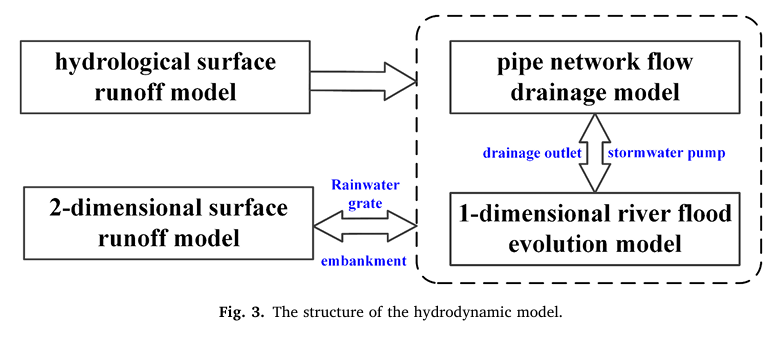

五、水动力“老师模型”到底有多复杂？

论文使用的不是一个简单二维积水模型，而是多模块耦合系统。

1. 新安江模型

模拟非建设区降雨产流，并把流量送入主河道。

2. MIKE Hydro一维模型

模拟河道洪水演进，并考虑：

• 河网拓扑；
• 闸门；
• 水坝；
• 水工建筑物运行规则。

3. SWMM地下管网模型

模拟：

• 雨水管网汇流；
• 排水分区；
• 管道断面；
• 排口；
• 管网溢流。

4. 二维地表水动力模型

建设区被划分为近30万个不规则网格，并根据：

• 地形；
• 河流；
• 堤防；
• 道路；
• 铁路；

进行局部加密，同时概化建筑阻水、涵洞过水等效应。

因此，Hydro-Y-Net学习的并不是简单降雨—积水统计关系，而是试图模仿这套复杂耦合模型的输出。

---

六、300场降雨是怎样生成的？

1. 历史暴雨同比例缩放

作者选取2020年以来量级最大的10场降雨，将21个雨量站的整场过程乘以随机系数：

$$k\in [0.5,3]$$

从而生成50场：

• 雨型和暴雨中心沿用历史事件；
• 总强度发生变化；

的情景。

优点是保留真实暴雨结构。

不足是：

只是整体放大或缩小，不能充分制造新的暴雨移动路径和空间中心。

2. Perlin噪声雨场

作者将流域划分为18×14的控制网格，通过Perlin噪声生成连续、平滑的二维随机场，再映射到21个雨量站。

由此生成250场具有不同：

• 暴雨中心；
• 空间强度；
• 时序变化；

的虚拟事件。

Perlin雨场可以扩展样本多样性，但它本质上是数学随机场，不一定完全符合真实对流风暴的：

• 移动速度；
• 方向；
• 尺度演变；
• 云团生命周期；
• 地形抬升效应。

所以，它解决了“样本数量”，但不一定完全解决“气象真实性”。

---

七、为什么必须输入实时水位，而不能只输入降雨？

作者把初始状态理解为城市排水系统当前的“剩余容量”。

例如同样再下50毫米雨：

• 河道水位低，管网还能顺利外排；
• 河道水位高，排口受顶托；
• 水库接近满库，调蓄空间有限；
• 管网节点水位高，更容易发生地表溢流。

论文把监测水位分为3个通道：

• 河流水位；
• 管网水位；
• 水库水位。

并通过IDW插值转成较粗的空间矩阵。

降雨矩阵分辨率为：

$$576\times 448$$

水位矩阵分辨率为：

$$36\times 28$$

作者认为，水位代表的是排水分区级初始状态，不宜插值到过细尺度，否则会制造虚假局部差异。

这一设计很有价值：

降雨告诉模型未来有多少水进入系统，水位告诉模型系统当前还能容纳和排出多少水。

---

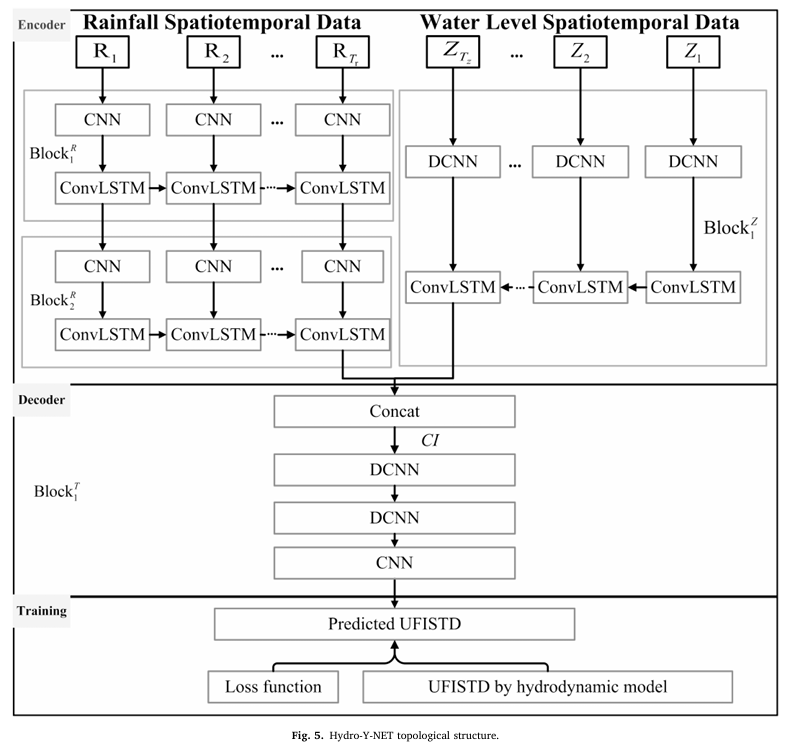

八、Hydro-Y-Net为什么是Y形？

Hydro-Y-Net有两条输入分支。

降雨分支

输入维度为：

$$[B,18,1,576,448]$$

其中18个时间步包括：

• 过去3小时降雨；
• 未来6小时降雨预报；
• 时间步长0.5小时。

降雨分支经过：

• CNN提取局部空间关系；
• ConvLSTM提取时间演变；
• 第二组CNN和ConvLSTM继续提取深层特征。

水位分支

输入维度为：

$$[B,8,3,36,28]$$

包括8个历史时间步和3类水位通道。

因为空间尺度较粗，先使用反卷积扩大特征尺寸，再用ConvLSTM学习初始状态变化。

融合与解码

两条分支在深层特征尺度上拼接，再通过：

• 反卷积逐步恢复空间分辨率；
• CNN调整输出；

最终得到：

$$[B,12,576,448]$$

即未来6小时、每0.5小时一幅积水深度图。

---

九、论文中的“物理信息”究竟体现在哪里？

这篇论文容易被误读为PINN，即在损失函数中直接加入质量守恒或浅水方程残差。

实际上，Hydro-Y-Net的损失函数主要是：

$$L=MSE(\hat{h},h_{HD})$$

其中：

• $\hat{h}$是网络预测水深；
• $h_{HD}$是水动力模型水深。

论文没有在损失函数中显式加入：

• 连续方程；
• 动量方程；
• 水量守恒；
• 流向约束；
• 管网节点守恒。

其“物理信息”主要来自三个层面：

1. 物理模型生成训练标签；
2. 降雨和水位按照实际驱动机制设计输入；
3. CNN、ConvLSTM和编码器—解码器按照数据的空间、时间结构设计。

因此，更严谨的定位是：

物理模型指导或物理知识引导的深度学习代理模型。

而不是严格意义上通过偏微分方程残差训练的PINN。

---

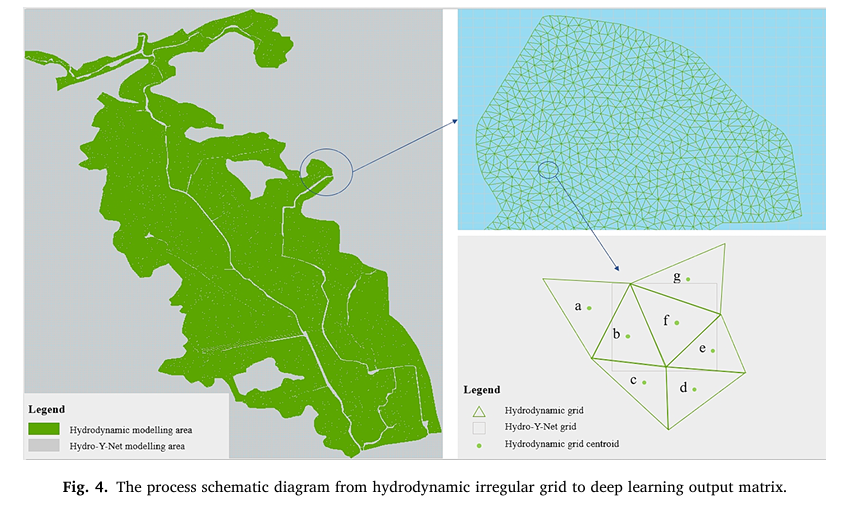

十、水动力不规则网格怎样变成AI规则矩阵？

水动力模型使用近30万个不规则网格，Hydro-Y-Net则输出规则矩阵。

作者的转换方法是：

1. 将规则深度学习网格与不规则水动力网格叠加；
2. 找出中心点落入某个规则网格的不规则单元；
3. 取这些单元中的最大水深，作为规则网格标签。

即：

$$h_{DL}(i)=\max (h_{HD,1},h_{HD,2},\dots ,h_{HD,n})$$

优点是：

• 不容易漏掉局部深水；
• 有利于安全预警。

但也存在潜在偏差：

• 最大值可能放大局部高水深；
• 网格转换后不再保持面积平均水量；
• 不同分辨率之间可能产生空间跳变；
• 规则网格中的水深不代表该区域平均水深。

对于损失评估和实际应用，必须明确：

Hydro-Y-Net预测的是经过“最大值栅格化”处理后的水动力结果，不是原始不规则网格的完整状态。

---

十一、3600个样本是怎样来的？这里存在重要泄漏风险

每个水动力事件模拟18小时。

模型预测未来6小时，作者通过每小时移动一次时间窗口，使一场模拟生成12个样本。

因此：

$$300\text{场事件}\times 12=3600\text{个样本}$$

数据随后随机划分为：

• 2520个训练样本；
• 540个验证样本；
• 540个测试样本。

问题在于，同一场暴雨产生的12个窗口高度重叠。

相邻窗口可能共享：

• 大部分降雨过程；
• 相同初始状态；
• 大量相同输出时间段；
• 完全相同的空间地形和管网响应。

如果先滑窗、再随机划分，那么同一场暴雨的不同窗口可能同时出现在训练集和测试集。

这会造成：

事件级信息泄漏。

测试集看似有540个样本，但并不等于有540场独立洪水。

更严格的方式应是：

1. 先按300场降雨事件划分训练、验证和测试；
2. 再在各自集合内部滑窗；
3. 额外设置完全独立的真实暴雨事件测试。

这是解读论文高精度时必须注意的核心问题。

---

十二、三个模型的对比告诉了我们什么？

论文比较：

模型	输入	时序结构
CNN-U-Net	降雨	主要依靠CNN与U-Net
CNN-Y-Net	降雨 + 初始水位	全卷积Y形结构
Hydro-Y-Net	降雨 + 初始水位	CNN + ConvLSTM + Y形结构

平均测试结果如下：

模型	Precision	Recall	RMSE	$R^2$
CNN-U-Net	0.450	0.530	0.191 m	0.558
CNN-Y-Net	0.767	0.774	0.095 m	0.849
Hydro-Y-Net	0.808	0.848	0.066 m	0.884

最明显的提升发生在：

CNN-U-Net → CNN-Y-Net。

这说明加入河流、管网和水库初始水位，比单纯更换复杂网络结构更重要。

随后：

CNN-Y-Net → Hydro-Y-Net

进一步证明ConvLSTM对多时刻洪水演变有帮助，但增幅小于加入初始状态带来的增幅。

---

十三、预报提前量增加后，模型表现怎样变化？

Hydro-Y-Net在1—6小时预报中的表现为：

提前量	Precision	Recall	RMSE	$R^2$
1 h	0.824	0.826	0.058 m	0.892
2 h	0.832	0.827	0.061 m	0.894
3 h	0.817	0.843	0.063 m	0.894
4 h	0.804	0.862	0.065 m	0.883
5 h	0.790	0.868	0.069 m	0.876
6 h	0.783	0.864	0.078 m	0.866

随着提前量增加：

• RMSE逐渐增大；
• $R^2$逐渐下降；
• Precision降低；
• Recall反而总体升高。

这可能意味着模型在较远时段预测的淹没范围更“宽”：

• 漏检减少；
• 但误报增加。

论文以5厘米作为积水阈值：

$$h\ge 0.05m$$

该阈值会直接影响Precision和Recall，不能把二者视为与阈值无关的固定能力。

---

十四、深水区域仍然是最难预测的部分

不同水深区间的MAE为：

水深区间	CNN-U-Net	CNN-Y-Net	Hydro-Y-Net
0—0.5 m	0.131 m	0.082 m	0.043 m
0.5—1.0 m	0.462 m	0.246 m	0.182 m
1.0—1.5 m	0.786 m	0.402 m	0.240 m
>1.5 m	0.941 m	0.629 m	0.401 m

Hydro-Y-Net在所有区间都最好。

但误差随水深显著增加：

• 浅水误差约4厘米；
• 超过1.5米时，平均误差约40厘米。

因此，论文不能只强调总体RMSE为0.066米。

总体指标主要受大量浅水或非积水网格影响。

对人员安全、地下空间和车辆通行最关键的深水区，误差明显更大。

---

十五、12秒预测未来6小时，真正意味着什么？

论文报告：

模型	单次计算时间
CNN-U-Net	6 s
CNN-Y-Net	7 s
Hydro-Y-Net	12 s
水动力模型	约1200 s

Hydro-Y-Net比水动力模型快约：

$$\frac{1200}{12}=100$$

倍。

这是一个有实际价值的速度提升。

但需要补充五个条件。

1. 12秒只计算神经网络推理

不包括：

• 实时数据质控；
• 雨量和水位插值；
• 未来降雨预报生成；
• 数据传输；
• 地图发布；
• 模型异常检查。

2. 离线成本没有消失

训练前仍需运行300场高精度水动力模拟。

深度学习只是把成本从“每次预报”转移到“前期建库和训练”。

3. 依赖两块RTX 3080环境

论文训练环境为双RTX 3080。不同硬件上的推理时间可能不同。

4. 依赖未来6小时降雨输入

实验中的洪水预报效果实际上是：

在给定未来降雨过程条件下的积水预报。

真实业务中，降雨预报误差可能成为最大的上游误差来源。

5. 论文网格数量存在文字不一致

摘要和结论写约25万个网格，模型输出尺寸：

$$576\times 448=258048$$

也支持约25万个网格。

但结果章节写成了25,000个网格，较可能是少写了一个0。

引用计算规模时，应使用：

约25万规则网格。

---

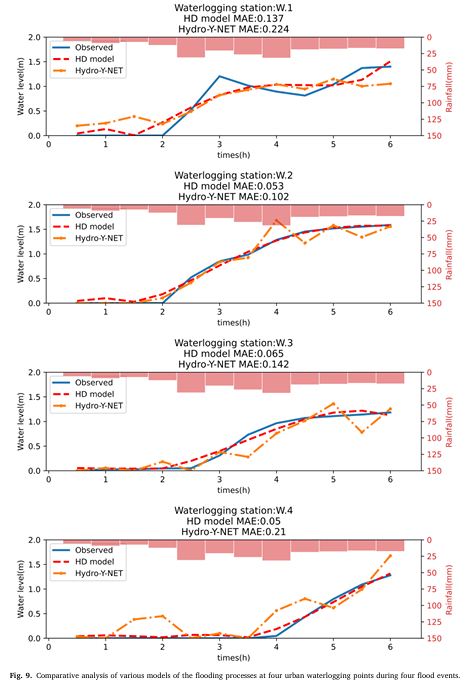

十六、真实暴雨验证比合成测试更值得看

作者选择2022年5月22日历史暴雨，将Hydro-Y-Net与：

• 水动力模型；
• 4个积水监测点实测值；

进行比较。

4个积水点MAE如下：

站点	水动力模型MAE	Hydro-Y-Net MAE
W1	0.137 m	0.224 m
W2	0.053 m	0.102 m
W3	0.065 m	0.142 m
W4	0.050 m	0.210 m

Hydro-Y-Net能够重现总体涨水过程，但误差明显高于教师水动力模型。

在W4：

$$0.210/0.050=4.2$$

代理模型误差约为水动力模型的4.2倍。

这说明：

Hydro-Y-Net是快速近似，而不是在真实观测上与水动力模型完全等价。

同时，真实验证仍只有4个积水点，不能证明整个约25万网格的真实水深都达到0.066米RMSE。

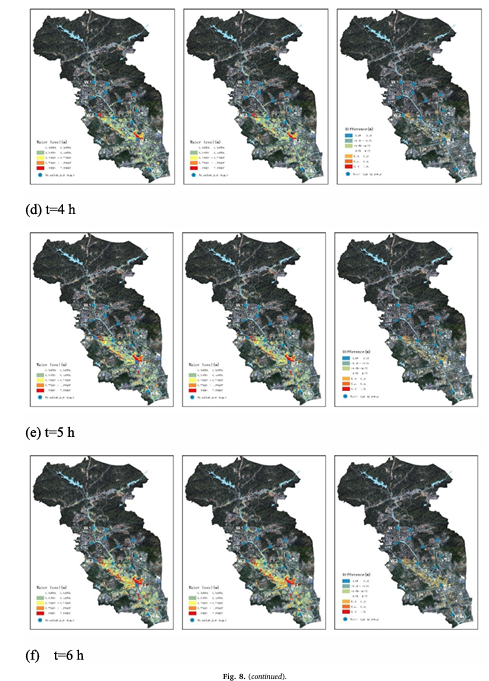

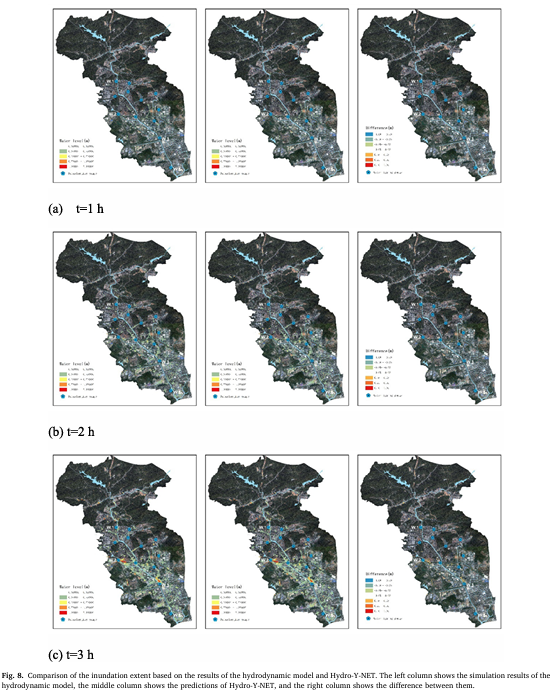

论文图8的空间图主要是：

Hydro-Y-Net与水动力模型之间的比较。

它证明代理模型学得像老师，不等于老师在每个网格上都是真值。

---

十七、这篇论文真正的创新与主要局限

主要创新

1. 物理模型补齐训练数据：解决城市网格水深观测稀缺问题；
2. 实时水位表征初始状态：不仅使用降雨，还考虑系统剩余排水和调蓄能力；
3. 双分支Y形网络：分别处理高分辨率降雨和低分辨率水位；
4. ConvLSTM提取时空关系：使模型能够输出未来12个时刻；
5. 河流—管网—地表复合洪水代理：不是只预测单个水位站；
6. 显著提高运行速度：从约1200秒降到12秒。

主要局限

1. 物理约束没有显式写入损失函数，本质仍是MSE监督学习；
2. 模型精度上限受水动力教师模型限制；
3. 全域网格标签缺少直接实测验证；
4. 滑窗后随机划分可能造成同事件信息泄漏；
5. Perlin雨场未必完全符合真实暴雨动力学；
6. 实际预报依赖未来降雨，而论文未系统传播降雨预报误差。

---

论文信息

论文题目： Rapid urban flood inundation forecasting using a physics-informed deep learning approach

作者： Fang Yang、Wu Ding、Jianshi Zhao、Lixiang Song、Dawen Yang、Xudong Li

期刊： Journal of Hydrology

卷与文章号： 643，131998

发表年份： 2024

DOI： 10.1016/j.jhydrol.2024.131998

Download： https://www.sciencedirect.com/science/article/pii/S0022169424013945
