基于YOLO11的LED显示屏智能读数检测：数据集构建与训练实践指南

在工业自动化和智能设备管理领域，LED显示屏和电子仪表的自动读数是一项具有实际应用价值的技术。本文将以YOLO11为基础，详细介绍一个LED显示屏智能读数检测数据集的构建、标注和训练流程，帮助读者掌握从数据准备到模型验证的完整技术路径。

数据集获取

百度网盘：点击获取数据集

提取码：0ovm

链接仅作为本文配套数据资源入口，请按数据集说明合理使用。

数据集说明（来源：数据集说明表）

本实践所使用的数据集为“LED显示屏智能读数检测数据集”，项目代号为led_display_reading。根据数据集说明表的信息，该数据集包含3400多张LED智能设备读数图像，专门为智能读数场景下的目标检测研究和应用而设计。所有图像均已按照YOLO格式完成标注，并附带了对应的TXT标注文件和YAML配置文件，可以直接用于模型训练。

数据集主要覆盖的业务场景包括LED显示屏、电子仪表和数字屏幕的读数识别，可用于检测显示区域（display）、边框（frame）和表盘（gauge）三类目标。这三类目标的检测结果可以辅助后续的智能读数和设备状态采集任务。

数据集结构与标注格式

目录组织方式

在开始训练之前，需要了解数据集的标准目录结构。一个典型的YOLO格式数据集通常按照以下方式组织：

led_display_reading/
├── images/
│   ├── train/
│   ├── val/
│   └── test/
├── labels/
│   ├── train/
│   ├── val/
│   └── test/
└── data.yaml

其中，images目录存放原始图片，labels目录存放对应的TXT标注文件，data.yaml文件定义数据集路径、类别数量和类别名称。

标注类别说明

数据集包含三个标注类别，每个类别对应一个特定的检测目标：

• display：LED显示屏的显示区域，通常是数字或字符所在的主要区域
• frame：显示屏的边框或外壳，用于定位设备的物理边界
• gauge：仪表表盘，特别适用于机械式仪表或圆形读数区域

这种多类别标注方式允许模型同时识别设备的不同组成部分，为后续的读数提取提供更丰富的定位信息。

样本画面观察

通过对数据集样本的观察，可以发现该数据集包含多种类型的数字读数仪表，从机械水表到电子显示屏都有覆盖。以下是一些典型的样本画面：

上图展示了数据集中一种典型的电子显示屏样本，画面中的数字清晰可见，背景相对简单。这种场景下，模型需要准确识别显示区域和数字内容。

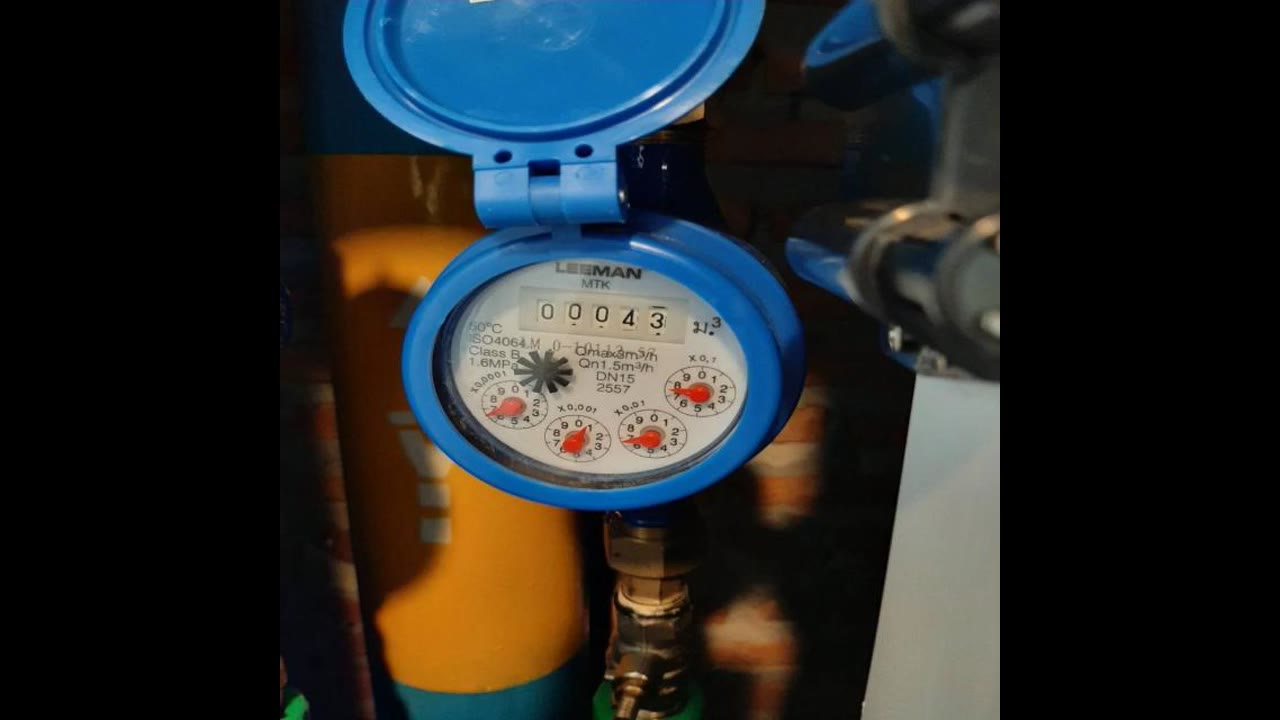

另一类样本则展示了机械仪表与电子屏幕混合的场景，画面中既有传统的指针式表盘，也有数字显示的读数区域。这种混合场景对模型的检测能力提出了更高的要求。

从样本中还可以看到，不同设备在光照条件、数字样式和背景复杂度上存在差异，这增加了模型的泛化难度。

数据标注流程

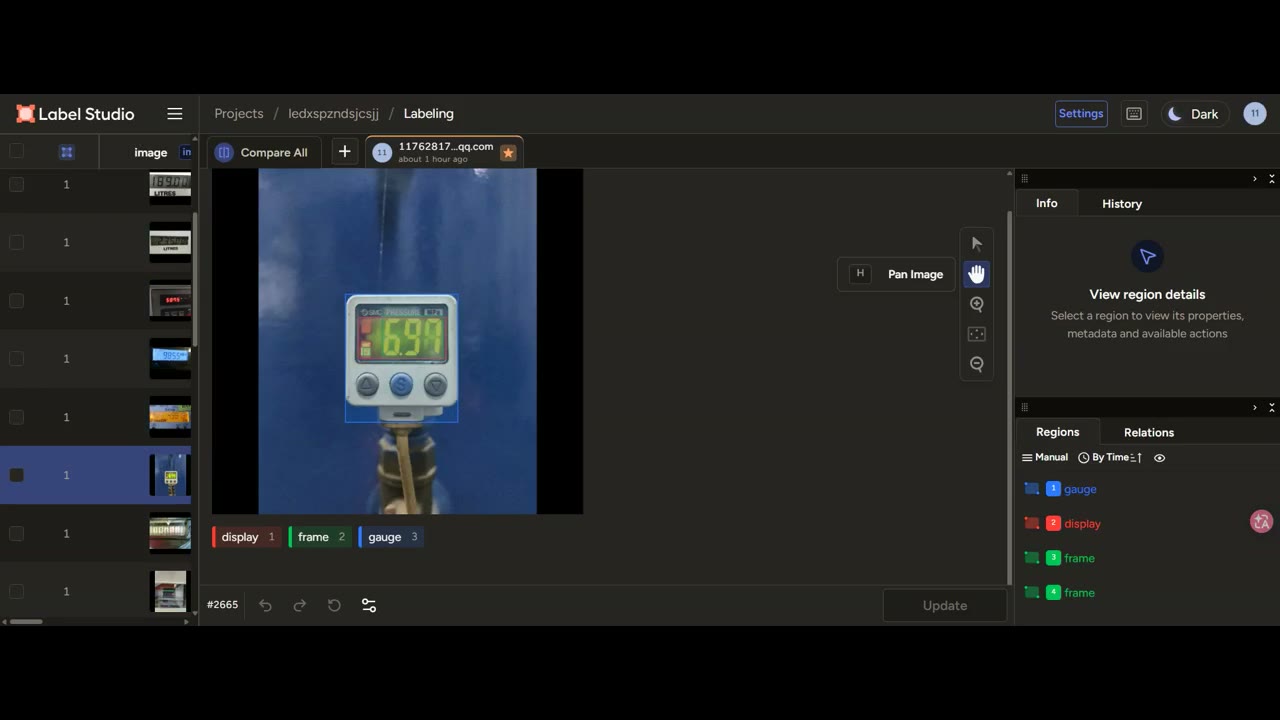

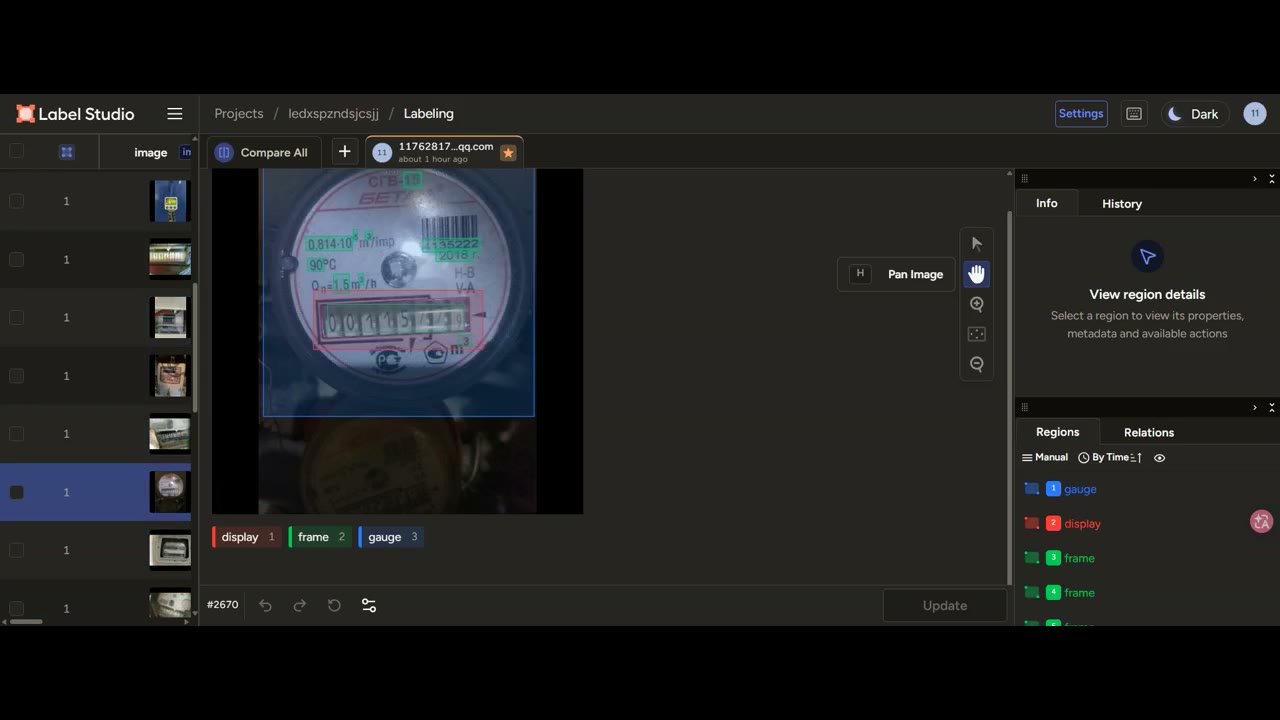

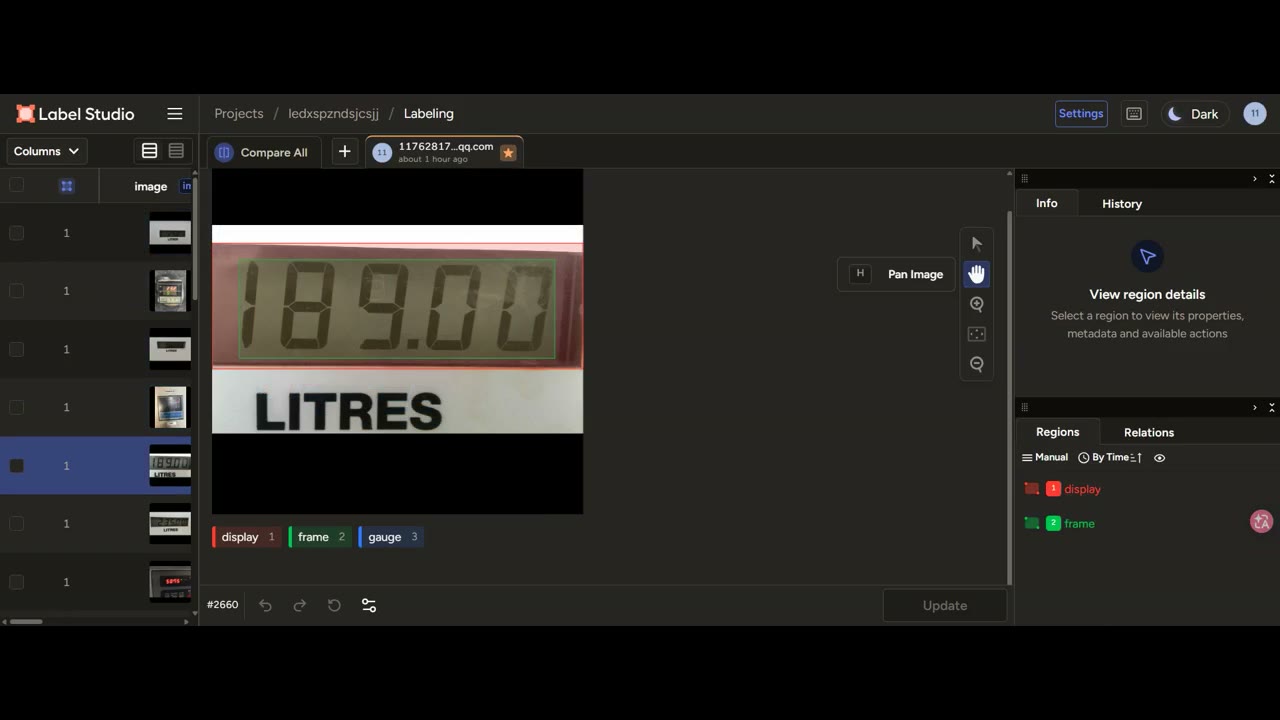

数据标注是目标检测项目中至关重要的一环。本数据集使用Label Studio进行标注，以下是标注界面的示例：

在Label Studio中，标注人员需要为每个目标绘制边界框，并选择对应的类别标签。标注完成后，导出为YOLO格式的TXT文件。

标注过程中需要注意以下几点：

• 边界框应紧密贴合目标边缘，避免过多空白区域
• 对于重叠或遮挡的目标，需要仔细判断是否单独标注
• 不同类别之间不能混淆，特别是display和gauge在部分场景中可能相似

YOLO11训练流程

环境配置

首先，需要安装YOLO11所需的依赖环境。推荐使用Python 3.8及以上版本，并安装ultralytics库：

pip install ultralytics

数据集准备

将数据集按照YOLO格式组织好后，需要创建data.yaml配置文件：

train: /path/to/led_display_reading/images/train
val: /path/to/led_display_reading/images/val
test: /path/to/led_display_reading/images/test

nc: 3
names: ['display', 'frame', 'gauge']

模型训练参数配置

YOLO11提供了多种预训练模型，可以根据实际需求选择。以下是一个典型的训练配置示例：

from ultralytics import YOLO

# 加载预训练模型
model = YOLO('yolo11n.pt')  # 使用YOLO11的nano版本

# 开始训练
results = model.train(
    data='data.yaml',
    epochs=100,
    imgsz=640,
    batch=16,
    device='cuda',  # 使用GPU训练
    workers=8,
    lr0=0.01,
    augment=True,
    patience=10,
    save_period=10,
    project='led_display_reading',
    name='yolo11n_exp1'
)

上图展示了模型训练的操作界面，可以看到训练配置参数和训练过程的实时信息。

训练过程中的关键参数说明

• epochs：训练轮数，根据数据集大小和模型复杂度调整，一般建议100-300轮
• imgsz：输入图像尺寸，640是YOLO系列的默认尺寸
• batch：批大小，根据GPU显存调整
• augment：数据增强，可以提升模型的泛化能力
• patience：早停策略，当验证集指标连续patience轮不提升时停止训练

模型验证与性能评估

训练完成后，需要对模型进行验证，评估其在验证集上的表现。YOLO11提供了便捷的验证接口：

# 加载训练好的模型
model = YOLO('led_display_reading/yolo11n_exp1/weights/best.pt')

# 在验证集上验证
results = model.val(data='data.yaml')

验证结果会输出各类别的mAP（平均精度均值）、精确率（Precision）和召回率（Recall）等指标。

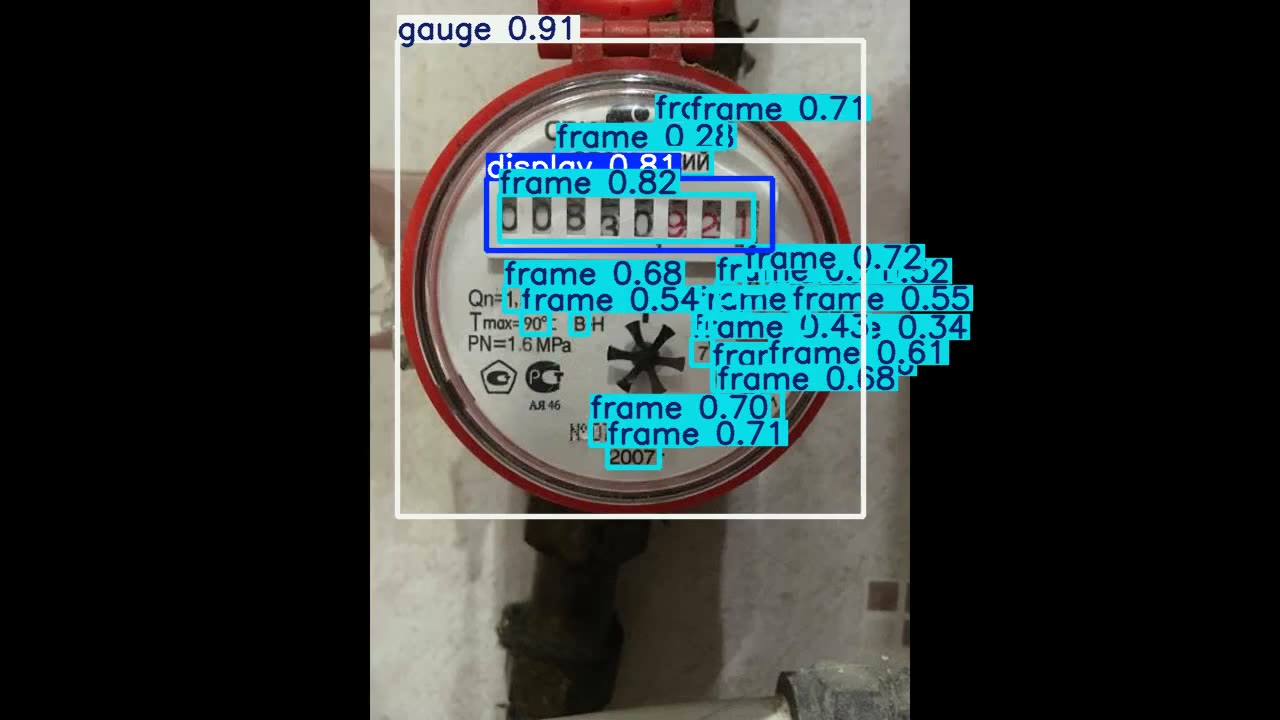

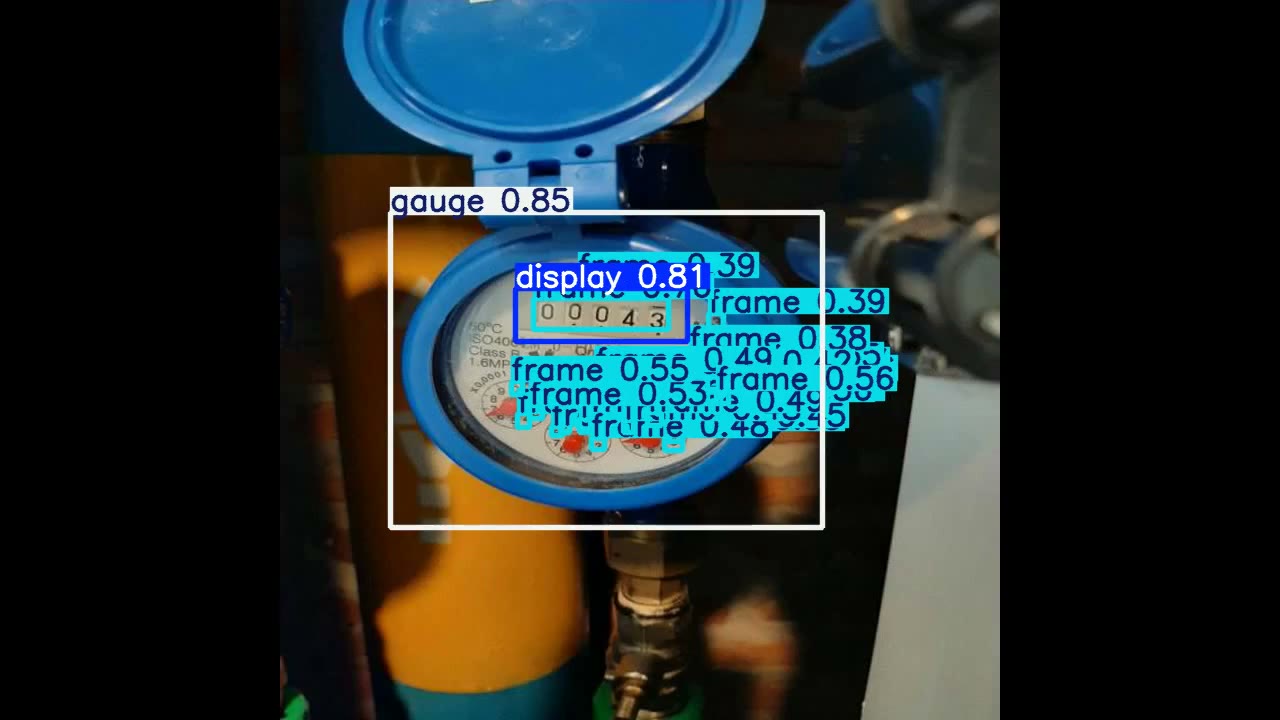

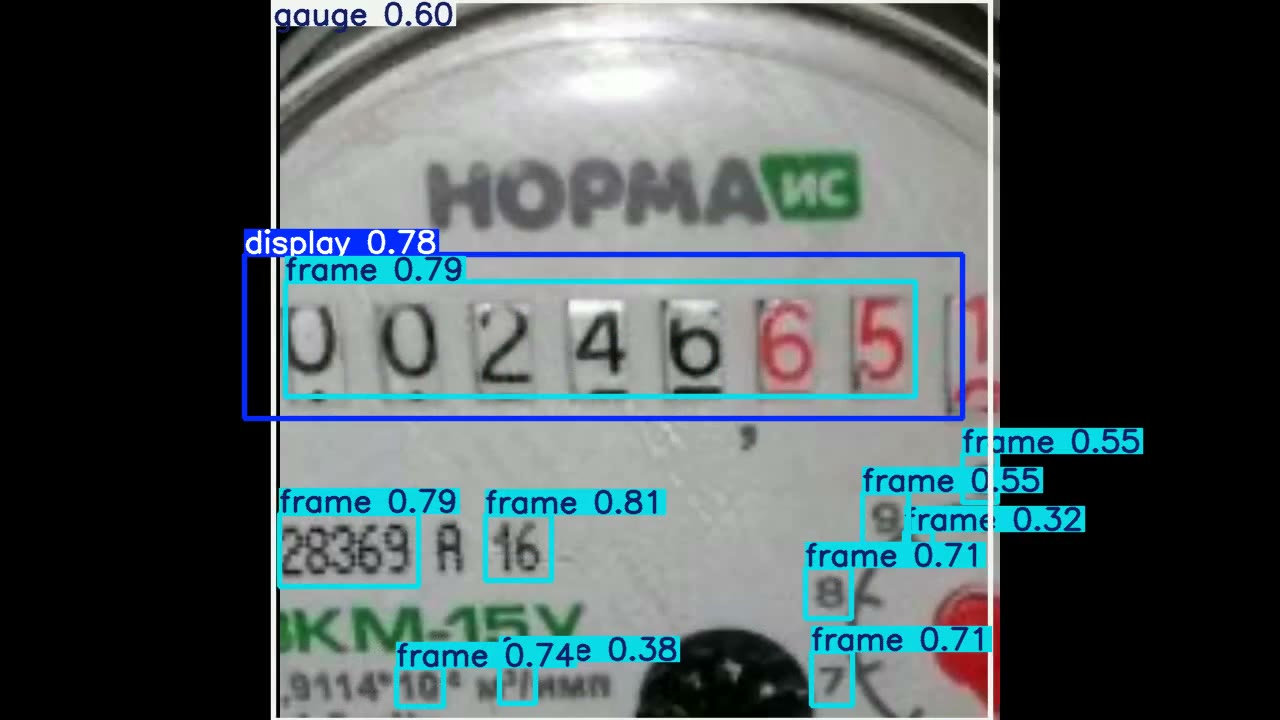

上图展示了模型在验证集上的检测结果，可以看到模型能够正确识别出display和frame等目标。

在实际应用中，需要重点关注以下几个方面：

误检分析

误检是指模型将非目标区域错误地识别为目标。在LED显示屏读数场景中，常见的误检情况包括：

• 将背景中的反光区域误识别为display
• 将设备上的文字或图案误识别为frame
• 将圆形结构误识别为gauge

漏检分析

漏检是指模型未能检测出实际存在的目标。常见漏检原因包括：

• 目标尺寸过小，特别是远距离拍摄的显示屏
• 目标被遮挡或光线不足
• 目标与背景对比度低

训练中的常见问题与解决方案

类别不平衡问题

如果数据集中某些类别的样本数量明显少于其他类别，会导致模型对这些类别的检测能力不足。解决方案包括：

• 收集更多该类别的样本
• 使用数据增强技术生成更多样本
• 调整损失函数中的类别权重

光照和角度变化

LED显示屏在不同光照条件和拍摄角度下表现差异很大。建议在数据集中包含多种光照条件和拍摄角度的样本，并开启数据增强功能。

小目标检测

部分场景中，显示屏在图像中占比较小，导致检测困难。可以尝试以下方法：

• 使用更高分辨率的输入图像
• 调整anchor尺寸以适应小目标
• 使用YOLO11的更大版本模型（如yolo11m或yolo11l）

实际应用建议

模型部署考虑

在实际部署时，需要平衡检测精度和推理速度。对于实时性要求较高的场景，建议使用YOLO11的nano或small版本；对于精度要求较高的场景，可以使用medium或large版本。

后续优化方向

• 多模态融合：结合颜色信息辅助数字识别
• 序列模型：对视频流中的连续帧进行时序建模
• 轻量化：通过模型剪枝和量化进一步优化推理速度

素材配图建议

本文中使用的配图均来源于数据集的实际样本和训练过程截图，建议在文章中按以下方式使用：

• 样本展示图：使用100张图片视频_01.jpg、100张图片视频_02.jpg和100张图片视频_03.jpg展示数据集的典型样本，帮助读者了解数据特点
• 标注示例图：使用标注视频_01.jpg、标注视频_02.jpg和标注视频_03.jpg说明Label Studio的标注流程和标注格式
• 训练过程图：使用LED显示屏智能读数检测数据集_模型训练_01.jpg、LED显示屏智能读数检测数据集_模型训练_02.jpg和LED显示屏智能读数检测数据集_模型训练_03.jpg展示训练配置和参数设置
• 验证结果图：使用模型验证_01.jpg、模型验证_02.jpg和模型验证_03.jpg展示模型在验证集上的检测效果

作者说明：本文由思源视觉整理，仅作计算机视觉技术实践记录。

总结

本文详细介绍了基于YOLO11的LED显示屏智能读数检测数据集的构建和训练流程。从数据集的结构、标注格式到训练参数的配置，再到验证指标的分析，形成了一个完整的技术闭环。

该数据集适用于LED显示屏、电子仪表和数字屏幕读数识别场景，通过检测display、frame和gauge三类目标，可以为智能读数和设备状态采集提供基础支持。在实际应用中，建议根据具体场景对模型进行微调，并关注误检和漏检问题，持续优化模型性能。

通过本文的实践指南，读者可以快速掌握使用YOLO11训练LED显示屏检测模型的方法，并将其应用到实际项目中。
