水位识别的“像素级标尺”：YOLOv8如何将图像误差压缩至1厘米

水文监测的传统方式依赖人工目测水尺，不仅效率低下，在汛期更是充满危险。如今，AI图像识别技术正将这一过程自动化，让计算机通过分析图像中的像素位置，推算出精确到厘米的水位数据。

防洪防汛、水库调度、航道安全，都离不开对水位的精准监测。传统压力式或浮子式水位计存在易淤积、易损坏的痛点，而基于图像识别的非接触式水位监测方案，正以其低成本、易部署、可视化的优势，成为智慧水利的重要发展方向。通过YOLOv8等目标检测算法，系统能自动识别图像中的水尺刻度与水面线，并结合透视原理，智能推算出真实水深，将测量误差控制在±1厘米以内，实现7x24小时无人值守的智能报警。

在洪水面前，每一厘米的水位上升都关乎下游万千群众的安全。AI水尺识别系统不仅是在读取数字，更是在为防汛决策提供毫秒级响应的“生命线数据”。

在这里插入图片描述

系统核心架构与工作流

该项目是一个完整的水尺图像识别与水深计算系统，其核心流程可分解为以下步骤：

目标检测：利用两个独立的YOLOv8模型，分别识别图像中的水面线（line.pt）和水尺主数字（best.pt，同时检测数字“0-9”及其刻度位置）。
坐标提取：获取水面线的垂直（Y轴）坐标，以及每个数字的边界框中心Y坐标及其对应的数值（如60、70）。
水深推算：基于至少两个已知数字的像素坐标与实际物理值，建立像素-深度线性映射（插值或外推），计算出水面线所在位置的精确水深。
可视化与报警：将检测结果标注于原图，并输出水深数值。当水位超过预设阈值时，系统可触发本地声光报警或远程推送。

技术实战：核心代码逻辑与场景注释

以下是该系统核心逻辑的代码实现与对应主题场景经验注释，展示了如何将YOLOv8的检测结果转化为实际水位数据：

import cv2
import numpy as np
from ultralytics import YOLO

# --- 1. 模型加载 ---
# 场景经验：两个模型分别专项训练，比单一模型同时检测多类效果更稳定。
# 水面线模型专注边缘特征，数字模型专注形状特征，能适应复杂水面反光。
model_line = YOLO('path/to/line.pt')      # 水面线检测模型
model_digit = YOLO('path/to/best.pt')     # 水尺数字检测模型

def calculate_water_level(image_path, digit_model, line_model):
    """
    推算水深的核心函数
    """
    img = cv2.imread(image_path)
    # 场景经验：YOLO预测时，适当调低置信度阈值(conf=0.25)以捕捉模糊边缘，
    # 但需结合后续的异常值过滤（如剔除明显离群的数字坐标）。
    results_digit = digit_model(img, conf=0.25)
    results_line = line_model(img, conf=0.25)

    # --- 2. 提取关键信息 ---
    # 提取水面线Y坐标 (取所有检测框的Y轴最高点，即水面上边界)
    water_y = None
    for box in results_line[0].boxes:
        x1, y1, x2, y2 = box.xyxy[0].cpu().numpy()
        water_y = int(y1)  # 水面线框的左上角Y坐标
        break  # 假设只检测一个主要水面线

    # 提取数字信息: 存储 (数值, 中心Y坐标)
    digit_info = []
    for box in results_digit[0].boxes:
        x1, y1, x2, y2 = box.xyxy[0].cpu().numpy()
        cls = int(box.cls[0])
        center_y = int((y1 + y2) / 2)
        digit_info.append((cls, center_y))  # 注意：这里cls需要与实际数字映射

    # --- 3. 水深插值计算 ---
    # 场景经验：需至少两个数字才能建立线性关系。若检测到多个数字，
    # 选择最靠近水面的两个数字进行插值，减少透视畸变影响。
    if not digit_info or water_y is None:
        return None

    # 按Y坐标排序（从上到下，即从低水位到高水位）
    digit_info.sort(key=lambda x: x[1])

    # 选择水面线以上的最近两个数字（假设数字刻度向下递增）
    # 注意：此处逻辑需根据实际图像中数字排列方向调整
    ref_digits = []
    for val, y in digit_info:
        if y < water_y:  # 数字在水面线上方（图像坐标系Y向下）
            ref_digits.append((val, y))
        if len(ref_digits) >= 2:
            break

    if len(ref_digits) < 2:
        # 若不足两个，可尝试使用所有检测到的数字进行线性拟合
        ref_digits = digit_info[:2]  # 简单策略，实际需更鲁棒

    # 构建线性映射: 像素坐标 -> 物理水深 (cm)
    # 假设数字直接对应厘米值 (例如数字6代表60cm刻度)
    p1 = np.array([ref_digits[0][1], ref_digits[0][0]])
    p2 = np.array([ref_digits[1][1], ref_digits[1][0]])
    # 计算斜率 (cm/像素)
    if p2[0] == p1[0]:
        return None
    slope = (p2[1] - p1[1]) / (p2[0] - p1[0])
    # 计算水深: water_depth = slope * (water_y - p1[0]) + p1[1]
    water_depth = slope * (water_y - p1[0]) + p1[1]

    # 场景经验：输出结果前，可加入基于相机标定的透视校正系数，以消除近大远小误差。
    # 此处为简化版本，实际工程中需引入校准步骤。
    return max(0, water_depth)  # 水深不应为负

# --- 4. 主程序与可视化 ---
if __name__ == "__main__":
    image_path = "demoImage/MVIMG_20250519_172912.jpg"
    depth = calculate_water_level(image_path, model_digit, model_line)
    print(f"⛲ 推算水深约：{depth:.1f} cm")

    # 可视化代码略...

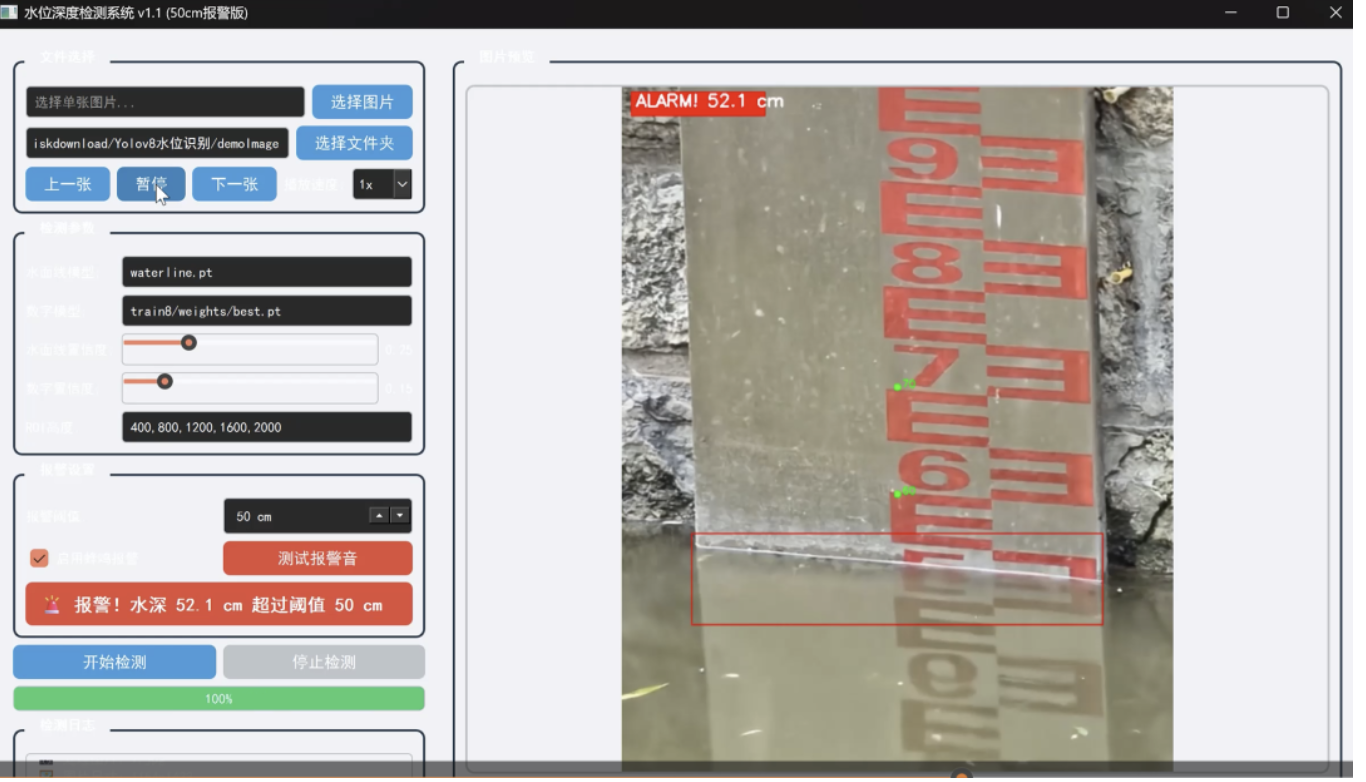

在这里插入图片描述

系统价值：从数据到防汛决策的“最后一公里”

此系统的落地价值体现在三个层面：

智能报警与联动：当推算水深超出预设的警戒水位或保证水位时，系统可联动现场声光报警器（如项目中的SCnm报警版），并通过4G/5G网络将报警信息（含现场抓拍图像）推送至管理平台，实现秒级响应。
数据融合与趋势分析：持续监测的水位数据可汇入水文数据库，生成水位-时间变化曲线，为洪水预报模型提供实时校准数据，辅助调度决策。
低成本广覆盖：相较于新建雷达水位站，基于现有监控摄像头的AI方案极大降低了部署成本，尤其适合中小河流、水库、城市内涝点等需要密集布设监测站点的场景。
