下水管道损坏检测：基于YOLO11的数据集构建与模型训练全流程

一、场景背景

城市排水管网作为地下基础设施的“生命线”，其健康状况直接关系到城市防洪排涝、环境保护和居民生活质量。随着城市化进程加快，管道老化、破损问题日益突出，传统的人工巡检方式存在效率低、危险系数高、漏检率大等痛点。

近年来，基于计算机视觉的管道内窥检测技术逐渐成为主流。通过搭载摄像头的管道检测机器人（CCTV）或潜望镜（QV）采集管道内部图像，再借助目标检测模型自动识别各类缺陷，可以大幅提升巡检效率。本文将围绕下水管道损坏检测数据集，详细介绍如何利用YOLO11进行目标检测模型的训练，包括数据集结构、标注类别说明、训练流程配置以及验证分析。

二、数据集基本信息

本教程使用的数据集为下水管道损坏检测数据集（项目名：xiashuiguandaosunhuai），该数据集专门针对城市排水管道内部缺陷检测场景构建。当前素材来自已整理的label_studio_import\oss_selected_100目录，包含100张代表性图片及对应的Label Studio导入文件。

数据集统计

项目	数值
图片数量	100
Label Studio任务数	100
标注类别数	7
数据来源	管道内窥检测视频抽帧

该数据集的业务场景覆盖城市排水管网、工业管廊和地下管道巡检，通过识别管道内部的破损、错口、沉积、障碍物、变形等异常，辅助巡检人员快速定位缺陷位置，提升管道检测和维修派单效率。

三、标注类别说明

数据集共包含7个标注类别，每个类别对应一种管道缺陷类型。理解这些类别对于后续模型训练和结果分析至关重要。

类别列表

类别名称	说明	典型特征
Break-Hole-Collapse-Kink	破裂-孔洞-塌陷-扭曲	管道结构严重破损，出现孔洞或管壁塌陷
Crack-Fracture	裂缝-断裂	管壁出现线性裂纹，可能沿纵向或环向分布
Deformation-Shape	变形-形状异常	管道截面发生椭圆化、凹陷等形状变化
Deterioration	老化-劣化	管壁材料性能退化，表面出现粉化、剥落
Joints	接口-连接处	管道接口处出现错位、脱开或密封失效
Slabbing-Spalling-Delamination-Patches	剥落-分层-修补	管壁表层材料脱落，或存在修补痕迹
Surface Damage Corrosion	表面损伤-腐蚀	管壁表面出现锈蚀、化学侵蚀等损伤

类别特点分析

从视觉分析结果来看，不同类别之间存在一定的相似性。例如，Deterioration（老化）和Surface Damage Corrosion（表面腐蚀）在外观上可能有重叠，Deformation-Shape（变形）和Break-Hole-Collapse-Kink（破裂）在严重时也难以严格区分。这要求模型具备较强的细粒度分类能力。

四、样本画面观察

以下通过实际抽帧图片展示数据集中的典型样本，帮助理解管道内部场景的复杂性和多样性。

原始样本图

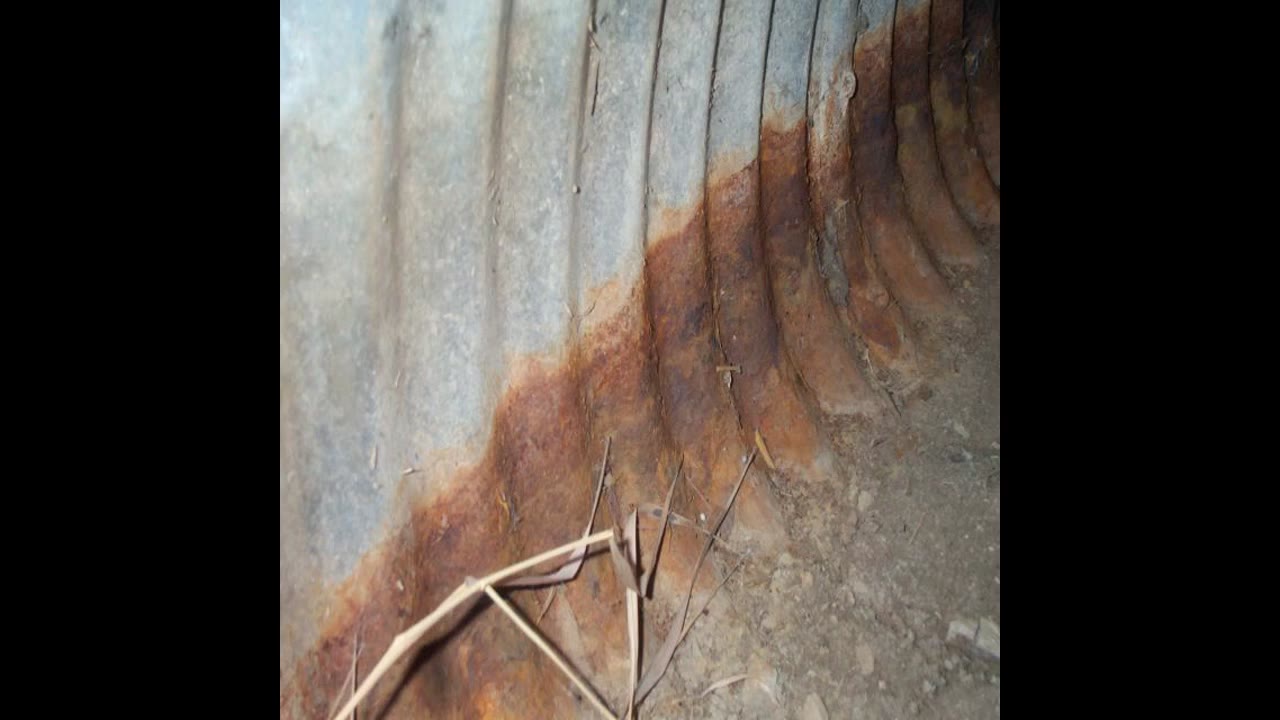

上图展示了管道外壁大面积锈蚀（Surface Damage Corrosion），表面有明显氧化痕迹，底部有少量干枯植物残骸。这类样本反映了长期环境侵蚀对管道结构的影响，是管道检测中常见但易被忽视的缺陷类型。

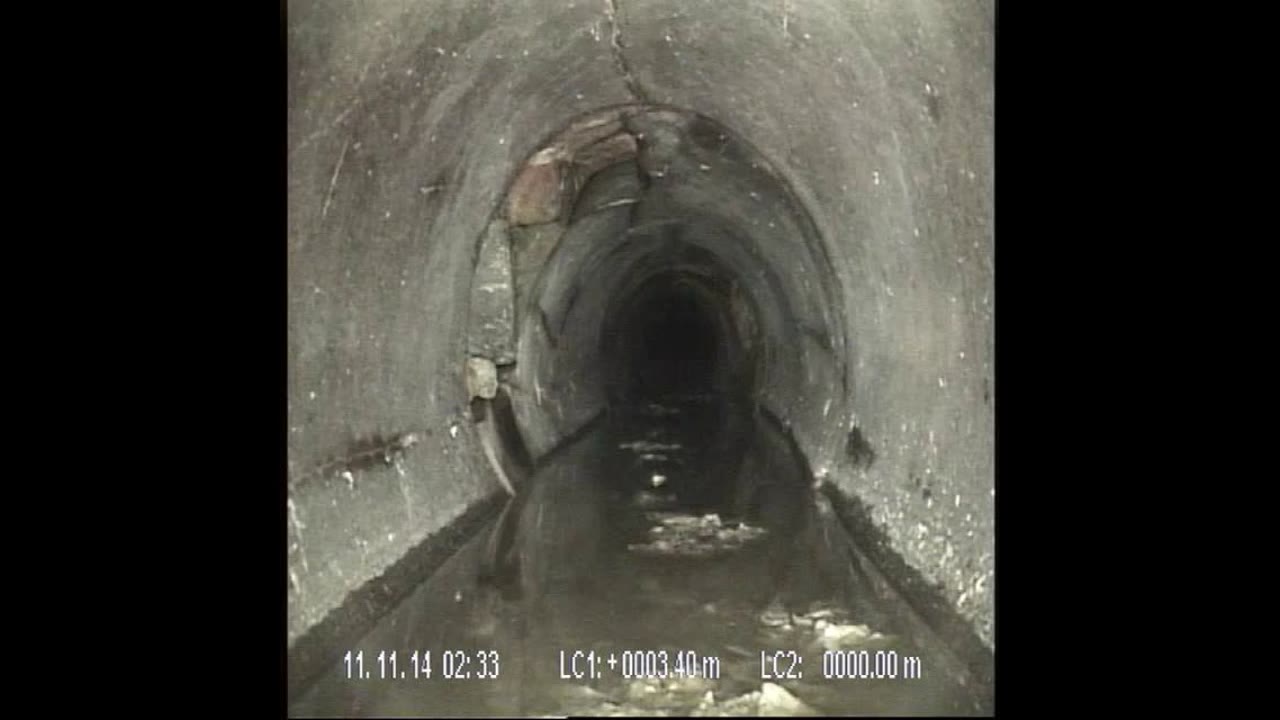

管道内部拱顶及侧壁出现明显裂缝（Crack-Fracture），特别是在拱形结构的关键支撑点附近，裂缝宽度不一。此类结构性损伤可能影响管道整体承压能力，需要重点关注。

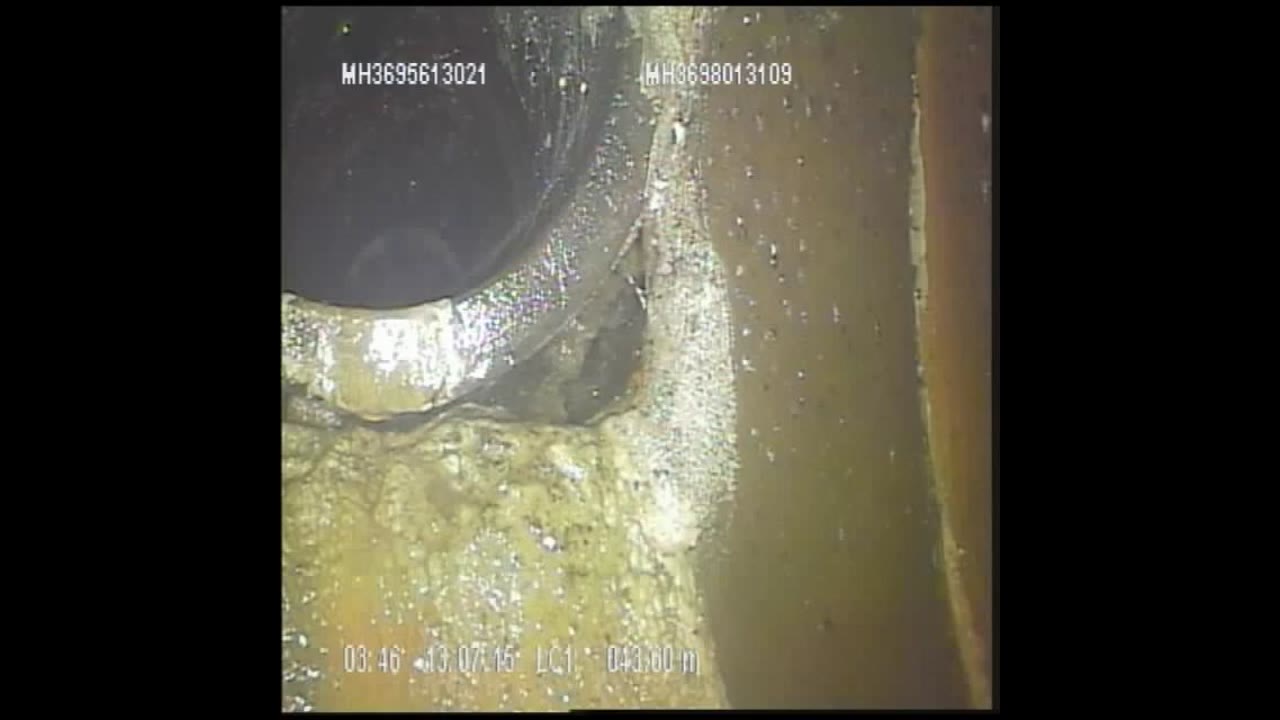

管道内壁附着大量沉积物和污垢，部分区域形成堵塞，影响水流畅通。这类样本反映了管道长期运行后内部沉积物积累的问题，对模型的干扰较大，因为沉积物可能遮挡结构性缺陷。

标注样本图

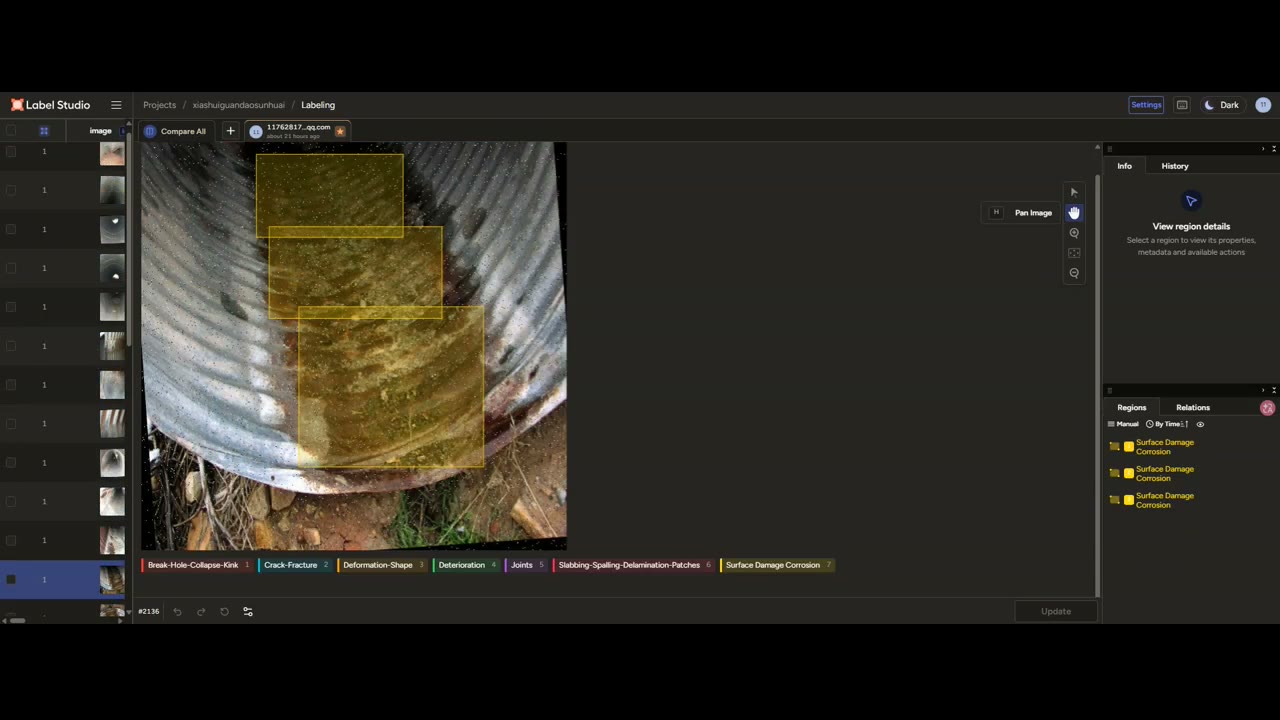

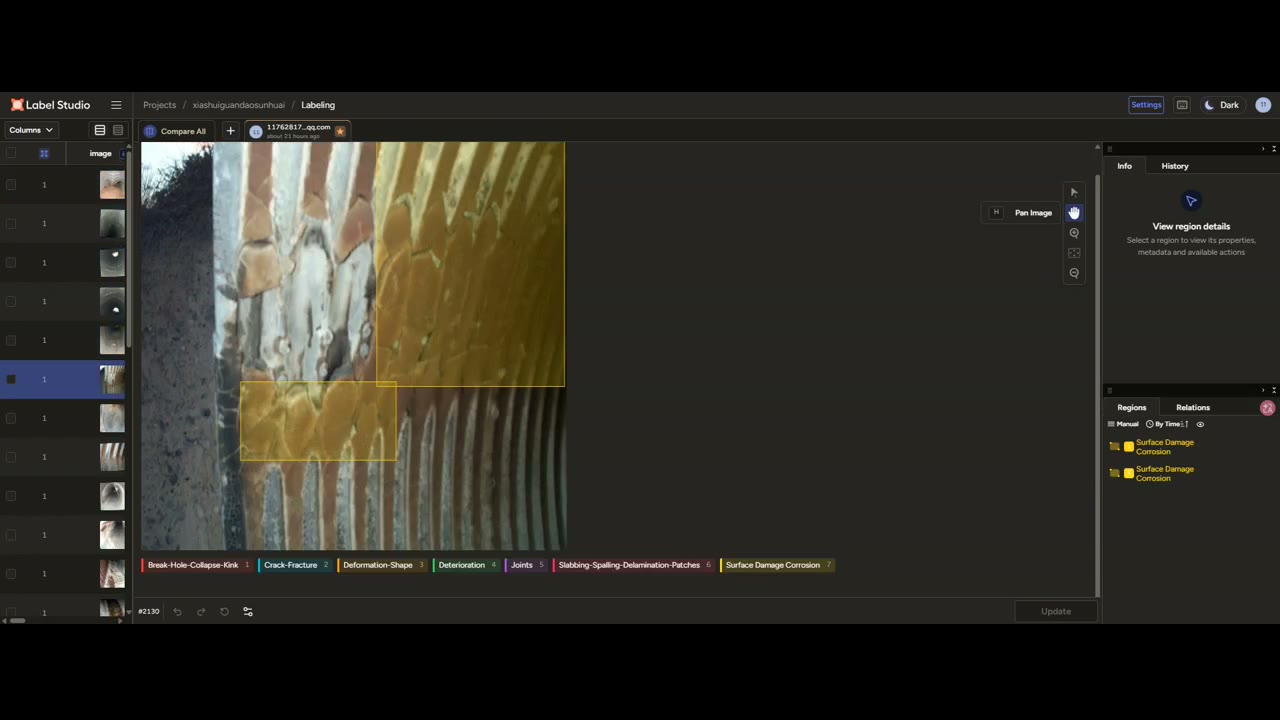

标注清晰标示出管道外壁的腐蚀区域（Surface Damage Corrosion），覆盖了较大面积。通过精确的标注框，模型可以学习到腐蚀区域在形状、纹理和颜色上的特征。

标注精确指出管道内部的多条裂缝（Crack-Fracture），分布在不同高度和位置。裂缝通常呈现细长形态，在管道内壁的曲线表面上可能出现透视变形，这对标注一致性提出了较高要求。

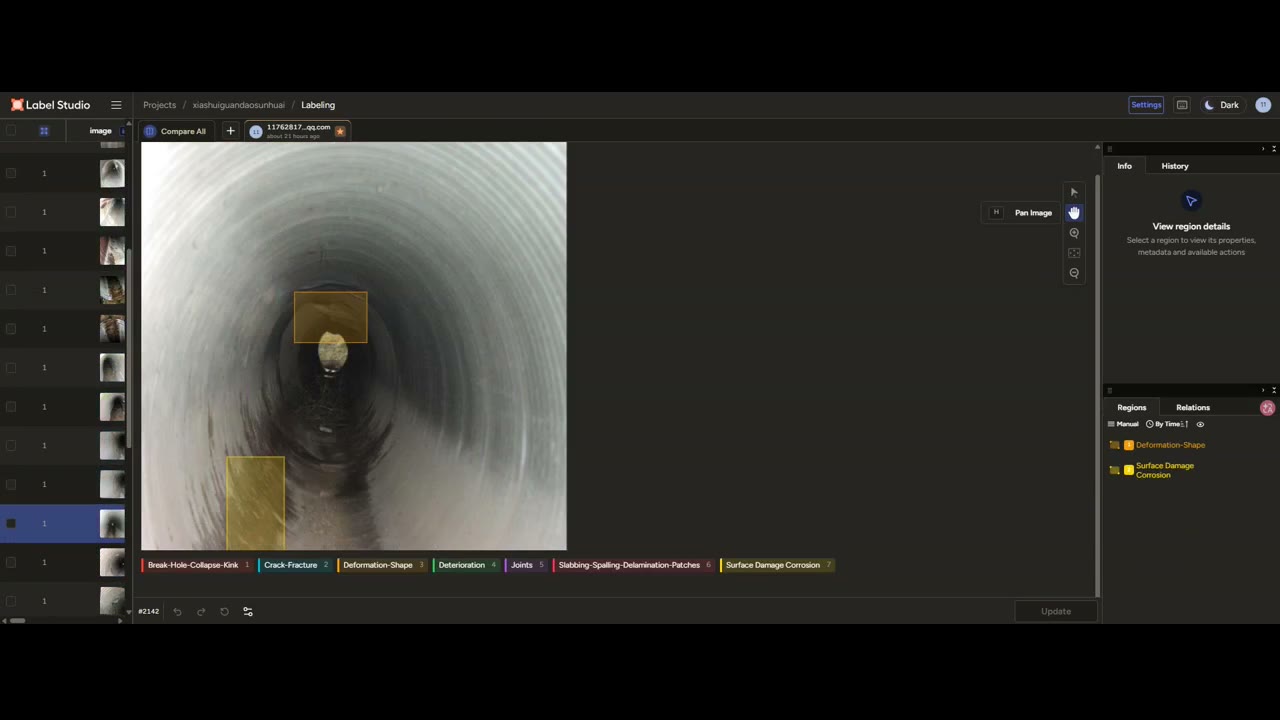

标注标记出管道内壁的变形区域（Deformation-Shape），显示管壁局部凹陷。变形类缺陷通常具有不规则轮廓，标注时需要准确框出变形范围。

五、训练流程建议

5.1 数据集准备

使用YOLO11进行训练前，需要将Label Studio导出的标注数据转换为YOLO格式。YOLO格式要求：

• 每张图片对应一个同名的.txt文件
• 每行格式为：class_id x_center y_center width height（归一化坐标）
• 类别ID从0开始，与类别列表顺序对应

转换脚本示例（Python）：

import json
import os

def label_studio_to_yolo(json_path, output_dir, class_list):
    with open(json_path, 'r') as f:
        data = json.load(f)

    for item in data:
        image_path = item['image']
        image_name = os.path.basename(image_path)
        txt_name = image_name.replace('.jpg', '.txt').replace('.png', '.txt')

        with open(os.path.join(output_dir, txt_name), 'w') as out:
            for annotation in item.get('annotations', []):
                label = annotation['label']
                if label not in class_list:
                    continue
                class_id = class_list.index(label)
                # 获取标注框坐标并归一化
                x, y, w, h = annotation['bbox']
                img_w, img_h = item['width'], item['height']
                x_center = (x + w/2) / img_w
                y_center = (y + h/2) / img_h
                width = w / img_w
                height = h / img_h
                out.write(f"{class_id} {x_center:.6f} {y_center:.6f} {width:.6f} {height:.6f}\n")

5.2 数据集划分

将100张图片按以下比例划分：

• 训练集：70张（70%）
• 验证集：20张（20%）
• 测试集：10张（10%）

建议使用sklearn.model_selection.train_test_split进行分层抽样，确保各类别在训练集和验证集中的分布均衡。

5.3 YOLO11训练配置

YOLO11的训练配置文件（data.yaml）示例如下：

# 数据集路径
train: ./datasets/train/images
val: ./datasets/val/images
test: ./datasets/test/images

# 类别信息
nc: 7
names: ['Break-Hole-Collapse-Kink', 'Crack-Fracture', 'Deformation-Shape',
        'Deterioration', 'Joints', 'Slabbing-Spalling-Delamination-Patches',
        'Surface Damage Corrosion']

训练命令示例：

yolo train model=yolo11n.pt data=data.yaml epochs=100 imgsz=640 batch=16 device=0

5.4 关键参数说明

• 模型选择：YOLO11提供多种规格（n/s/m/l/x），对于100张图片的小数据集，建议从yolo11n或yolo11s开始，避免过拟合
• 图像尺寸：管道内窥图像通常为广角镜头拍摄，建议保持原始宽高比，使用imgsz=640或imgsz=800
• 数据增强：由于管道内部光照复杂，建议启用Mosaic、MixUp等增强策略，同时增加HSV色彩抖动
• 早停策略：设置patience=20，当验证集mAP连续20轮不提升时自动停止训练

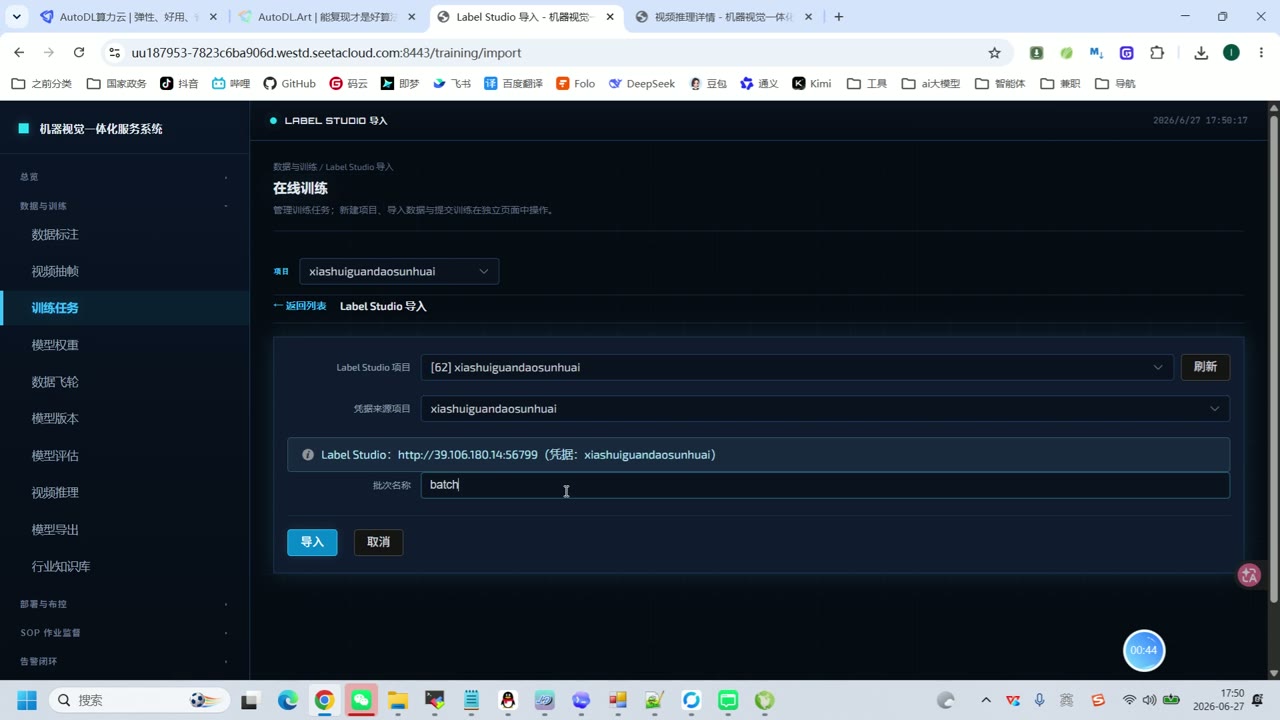

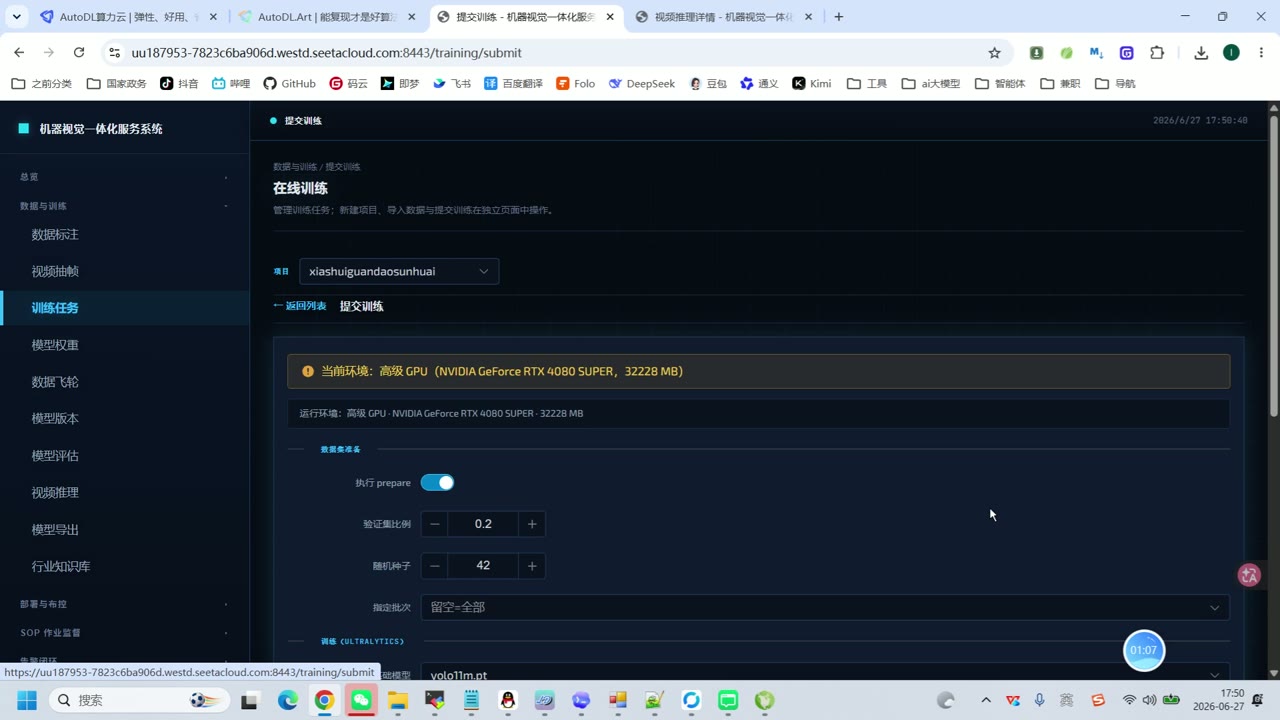

5.5 训练环境配置

推荐使用NVIDIA GeForce RTX 4080 SUPER及以上级别GPU，显存建议16GB以上。对于100张图片的小数据集，训练时间通常在30分钟到1小时之间。

验证集比例建议设为20%，随机种子固定为42以保证实验可重复性。

六、验证指标与误检漏检分析

6.1 模型验证结果

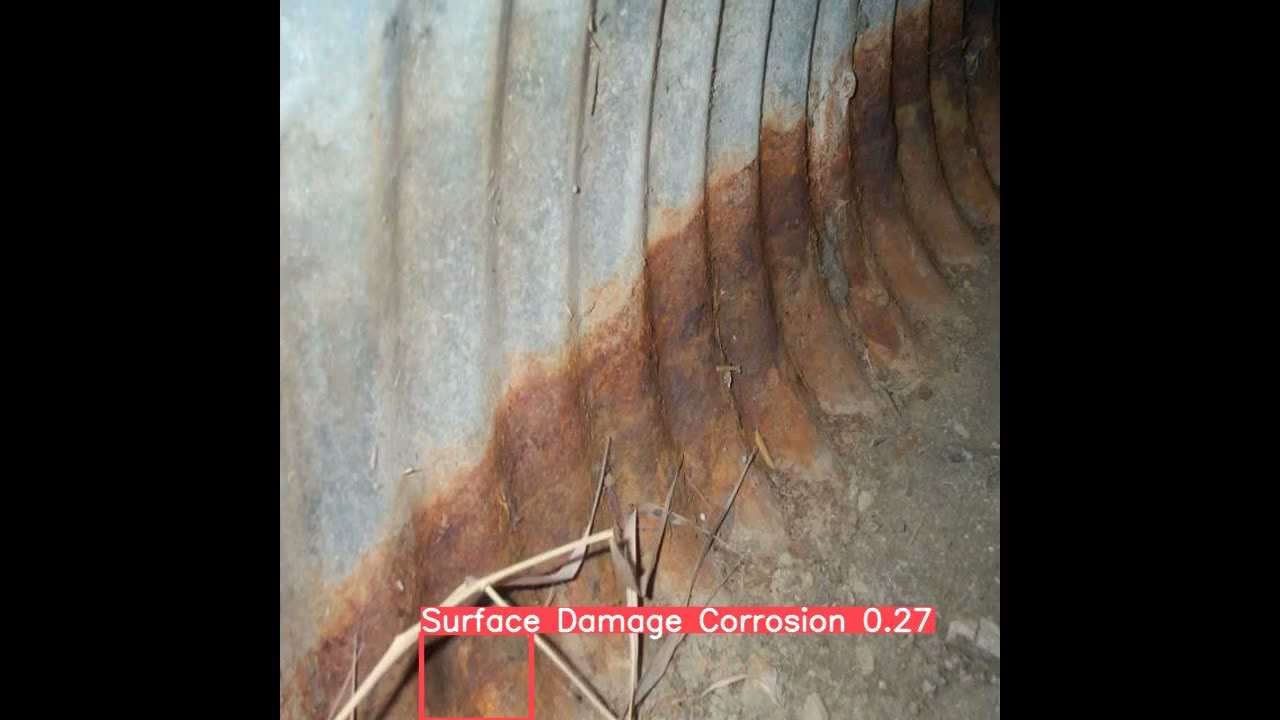

模型成功识别管道外壁的腐蚀区域（Surface Damage Corrosion），置信度约为0.27。虽然置信度不高，但定位准确，表明模型已学习到腐蚀区域的基本特征。

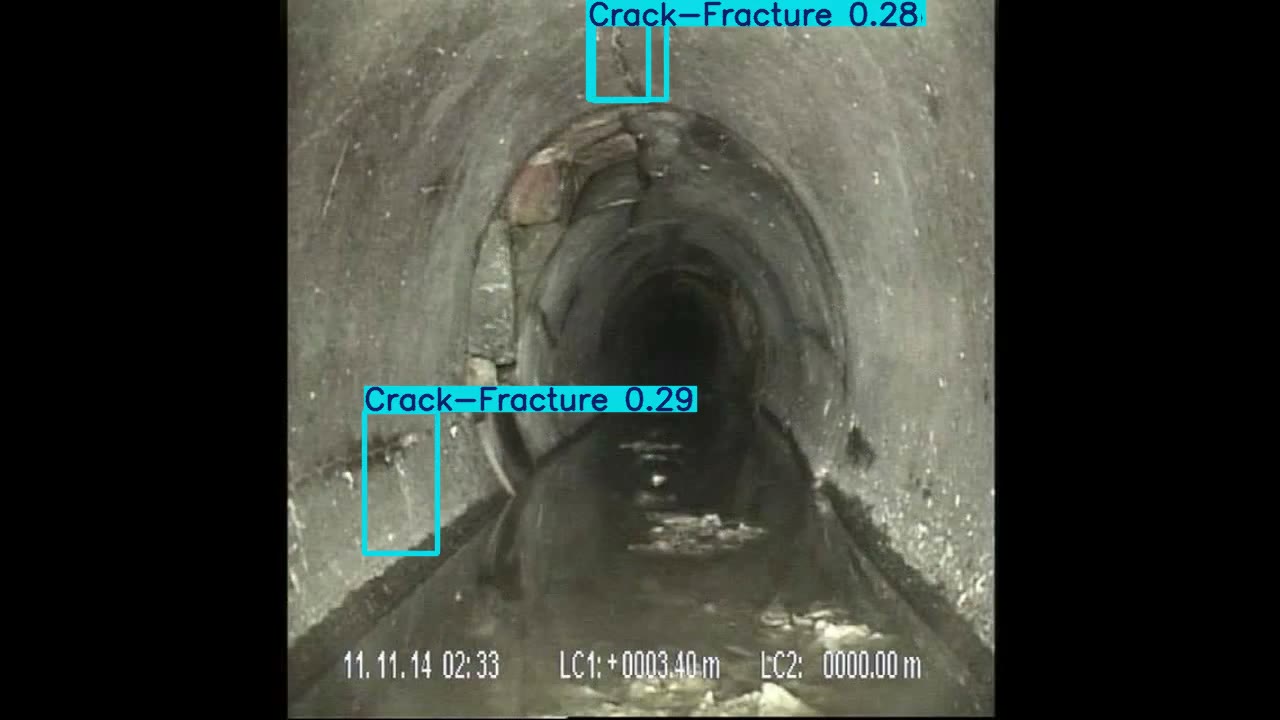

模型准确标注出管道内部的多处裂缝（Crack-Fracture），置信度分别为0.28和0.29。在复杂背景（管道内壁纹理、污渍）下仍能准确定位裂缝，证明模型具备一定的鲁棒性。

6.2 常见问题分析

根据视觉分析结果，训练过程中需关注以下问题：

1. 光照与阴影干扰：管道内部复杂光照条件可能导致模型对轻微裂缝的识别难度增加。建议在数据增强中增加亮度、对比度随机调整。

2. 沉积物遮挡：管道沉积物与污垢可能干扰模型对结构性损伤的判断。可考虑引入注意力机制或特征金字塔优化。

3. 类别相似性：不同类型的缺陷（如腐蚀、裂缝、变形）在外观上可能存在相似性。建议增加类间差异的对比学习策略。

4. 图像质量问题：部分图像质量较低，可能影响训练效果。建议增加图像预处理步骤，如去噪、对比度增强。

上图由于图像模糊，无法清晰识别管道内部的具体损伤情况。这类低质量样本在训练时可能引入噪声，建议在数据预处理阶段进行质量筛选。

6.3 优化建议

• 数据增强策略：针对管道场景，建议增加随机裁剪、旋转、透视变换，模拟不同拍摄角度
• 难例挖掘：对置信度低于0.3的检测结果进行人工复核，补充标注或调整标签
• 模型集成：尝试YOLO11不同规格模型的集成，提升检测稳定性
• 迁移学习：先在通用目标检测数据集（如COCO）上预训练，再在管道数据集上微调

七、素材配图建议

为使文章内容更加直观，建议在以下位置插入配图：

1. 文章开篇：使用管道外部腐蚀特写图（100张图片视频_01.jpg），引出管道检测主题
2. 标注流程讲解：使用标注后的裂缝与腐蚀对比图（标注视频_01.jpg 和 标注视频_02.jpg）
3. 模型性能展示：使用模型验证结果图（模型验证_01.jpg 和 模型验证_02.jpg）
4. 训练流程介绍：使用数据集导入与训练配置图（下水管道损坏检测数据集_模型训练_01.jpg 至 下水管道损坏检测数据集_模型训练_03.jpg）

八、总结

本文详细介绍了基于YOLO11的下水管道损坏检测数据集构建与模型训练流程。从数据集的基本信息、标注类别说明，到样本画面观察、训练流程配置，再到验证指标与问题分析，覆盖了计算机视觉项目从数据到模型的完整链路。

对于管道检测这一特定场景，以下几点值得特别关注：

• 数据质量直接影响模型性能，建议对低质量图像进行预处理筛选
• 管道内部复杂光照环境要求模型具备较强的鲁棒性
• 不同缺陷类别间的相似性需要模型具备细粒度识别能力
• 小数据集场景下，合理的数据增强和迁移学习策略至关重要

该训练流程可迁移至其他管道检测场景，如工业管廊、地下综合管廊等。后续可考虑引入视频流检测、多视角融合等技术，进一步提升检测系统的实用性。
